Modell der Serie 25
37246

2
Inhaltsverzeichnis Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 23
Ersatzteile 30
Table of Contents Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 23
Spare Parts 30
Sommaire Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 23
Pièces de rechange 30
Inhoudsopgave Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 23
Onderdelen 30

3
Indice de contenido Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 23
Recambios 30
Indice del contenuto Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 23
Pezzi di ricambio 30
Innehållsförteckning Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 23
Reservdelar 30
Indholdsfortegnelse Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 23
Reservedele 30

4
Information zum Vorbild
Die Mehrzwecklokomotiven der Serie 22 sind ab 1953 bei
der Belgischen Staatsbahn (SNCB/NMBS) in Dienst gestellt
worden, damals noch als Serie 122. Inzwischen zählen die
50 Maschinen zu den ältesten Lokomotiven in Belgien, und
sie arbeiten zuverlässig und unverwüstlich. Die solide Grund-
konstruktion wurde auch bei den nachfolgenden Typen 23
(123) und 25 (125) bis 1961 beibehalten. Änderungen betrafen
konstruktive Details wie etwa die seitlichen Lüfter oder die
Bremsausrüstung und damit auch das Gesamtgewicht zwi-
schen 84 t und 93 t.
Die Leistung von 1.740 kW und die zulässige Höchstge-
schwindigkeit von 130 km/h sind bei allen Loks der „Familie“
gleich. Die Lokomotiven wurden mehrfach modernisiert,
z.B. an der Beleuchtung oder an der Heizungsanlage. Viele
Maschinen erhielten Anschlüsse zur Mehrfach-Steuerung,
8 Loks (Serie 25.5) wurden neben dem belgischen Strom-
system (3.000 V =) auch für das niederländische Netz
(1.500 V =) ausgerüstet.
Vor allem aber sind die Lokomotiven in zahlreichen verschie-
denen, sowohl schlichten als auch dekorativen Farbgestal-
tungen lackiert und umlackiert worden.
Information about the Prototype
The class 22 general purpose locomotives were placed into
service on the Belgian State Railways (SNCB/NMBS) starting
in 1953; at that time they were still classified as 122. These 50
locomotives now are among the oldest locomotives in Belgi-
um, and they have been reliable and indestructible. The stur-
dy basic design was continued until 1961 on the successor
classes 23 (123) and 25 (125). Changes involved design details
such as the side vents or the brake equipment – and thereby
the total weight between 84 and 93 metric tons.
The output of 1,740 kilowatts (approx. 2,333 hp) and the maxi-
mum permissible speed of 130 km/h (81 mph) are the same on
all of the locomotives in the “family”. These locomotives have
been updated several times, in the headlights and the hea-
ting equipment, for example. Many of the locomotives have
been equipped for multi-unit operation, and 8 units (class
25.5) were equipped for both the Belgian current system
(3,000 volts DC) and the Dutch system (1,500 volts DC).
Of primary interest is the fact that these locomotives have
been painted and repainted in numerous different, simple as
well as decorative paint schemes.

5
Informations concernant la locomotive réelle
Les locomotives polyvalentes de la série 22 sont en service
à la SNCB depuis 1953. Renumérotées depuis lors dans la
série 122, on peut considérer les 50 locomotives comme
faisant partie des machines de traction les plus âgées en
Belgique où elles se révèlent fidèles et inusables. Le type
de construction solide qui caractérise ces engins a été con-
servé lors de la fabrication des séries dérivées 23 (123) et
25 (125) jusqu’en 1961. On a néanmoins procédé à quelques
modifications, comme par exemple les aérateurs latéraux ou
le système de freinage. De même, le poids total a oscillé en-
tre 84 et 93 T.
Par contre, la puissance de 1740 kW et la vitesse maxima-
le autorisée de 130 km/h sont restées inchangées pour
toutes les locomotives de la «famille». Les machines ont été
modernisées à plusieurs reprises, par exemple au niveau
de l’éclairage ou du système de chauffage. Maintes loco-
motives ont reçu un équipement pour conduite en traction
multiple et 8 engins (série 25.5) ont été équipés en bisy-
stème pour fonctionner tant sur le réseau électrifié belge
(3 000 V courant continu) que sur le réseau électrifié hollan-
dais (1 500 V courant continu).
Ce qui frappe avant tout, ce sont les nombreuses livrées dif-
férentes allant de la robe dépouillée à la livrée très décora-
tive que l’on a appliquées tant sur les nouvelles locomotives
que sur les anciennes à l’occasion d’une révision.
Informatie van het voorbeeld
De multifunctionele locomotieven van de Serie 22 zijn vanaf
1953 bij de Belgische Staatsspoorwegen (NMBS) in dienst
genomen, toen nog als serie 122. Intussen worden de 50
machines tot de oudste locomotieven in België gerekend, en
ze werken betrouwbaar en ze zijn onverwoestbaar. De so-
lide basisconstructie werd ook bij de volgende types 23 (123)
en 25 (125) tot 1961 aangehouden. Veranderingen betroffen
constructieve details zoals de ventilatoren aan de zijkant of
de remuitrusting – en daarmee ook het totale gewicht tussen
84 t en 93 t.
Het vermogen van 1740 kW en de toegelaten maximum snel-
heid van 130 km/h zijn bij alle locs van de “familie” gelijk. De
locomotieven werden vaak gemoderniseerd, bijv. aan de
verlichting of aan de verwarmingsinstallatie. Vele machines
kregen aansluitingen voor multiple-regeling, 8 locs (serie 25.5)
werden behalve voor het Belgische stroomsysteem (3000 V =)
ook voor het Nederlandse net (1500 V =) uitgerust.
Maar bovenal zijn de locomotieven in diverse verschillende
zowel eenvoudige als decoratieve kleurstellingen geschilderd
en overgeschilderd.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
•NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
•SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
•ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBe-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
•Wartung,InstandhaltungundReparaturendürfennurdurch
Erwachsene durchgeführt werden.
•Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
•GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
•Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:25
NameabWerk:Serie 2510 SNCB
• VeränderbareAnfahr-/Bremsverzögerung(simultan)
(ABV). Veränderbare Höchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
Über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
•ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.

7

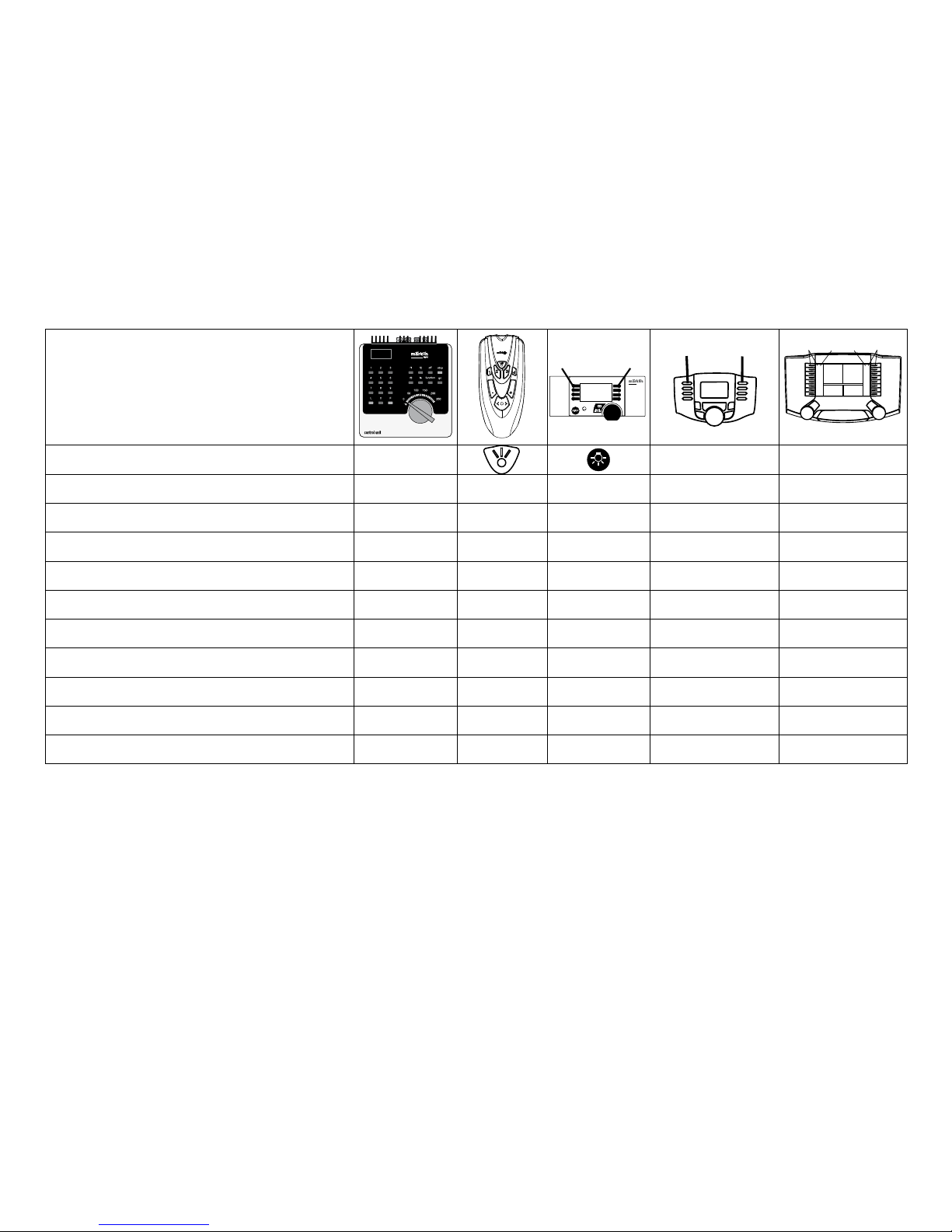

Schaltbare Funktionen
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
Schlusslicht aus f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 3 Funktion f5 Funktion f5
Geräusch:Pantograph — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Signalhornhoch — — Funktion 5 Funktion f7 Funktion f7
Geräusch:Schaffnerpff — — Funktion 7 Funktion f8 Funktion f8
Geräusch:Schienenstöße — — — Funktion f9 Funktion f9
Geräusch:Lüfter — — — Funktion f10 Funktion f10
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:25
Namesetatthefactory:Serie 2510 SNCB
• Adjustableacceleration/brakingdelay(simultaneous)
(ABV). Adjustable maximum speed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
•Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
•Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
•Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
•WARNING! Sharp edges and points required for operation.
Important Notes
•Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
•Maintenance,servicing,andrepairsmayonlybedoneby
adults.
•PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
•Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
Digital/Systems
Headlights function/off Function f0 Function f0
Marker lights off f1 Function 1 Function 8 Function f1 Function f1
Locomotive operating sounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn f3 Function 3 Function 6 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 3 Function f5 Function f5
Soundeffect:pantograph — — Function 1 Function f6 Function f6
Soundeffect:Highpitchedhorn — — Function 5 Function f7 Function f7
Soundeffect:Conductorwhistle — — Function 7 Function f8 Function f8
Soundeffedt:railjoints — — — Function f9 Function f9
Soundeffect:Blower — — — Function f10 Function f10
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin
Delta, Märklin Digital ou Märklin Systems).
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel, la voie de raccordement doit être déparasitée. A
cet effet, utiliser le set de déparasitage réf. 74046. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
•Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
•ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
•Seulesdespersonnesadultessonthabilitéespour
l’entretien, la maintenance et les réparations.
•Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
•Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
•Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:25
Nomencodeeenusine:Serie 2510 SNCB
• Temporisationd’accélérationetdefreinageréglable(les2
simultanément) (ABV). Vitesse maximale réglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemar-
che.
•Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont dispo-
nibles.

11
Fonctions commutables
Digital/Systems
Fanal éclairage function/off Fonction f0 Fonction f0
Feu de fin de convoi désactivé f1 Fonction 1 Fonction 8 Fonction f1 Fonction f1
Bruit de roulement f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:trompe,signal f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 3 Fonction f5 Fonction f5
Bruitage:pantographe — — Fonction 1 Fonction f6 Fonction f6
Bruitage:trompe,signalaigu — — Fonction 5 Fonction f7 Fonction f7
Bruitage:SifetContrôleur — — Fonction 7 Fonction f8 Fonction f8
Bruitage:jointsderail — — — Fonction f9 Fonction f9
Bruitage:ventilateur — — — Fonction f10 Fonction f10
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:25
Naamafdefabriek:Serie 2510 SNCB
• Instelbareoptrek-/afremvertraging(simultaan)(ABV).
Instelbare maximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
•Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
•Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
•OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
•Onderhoud,herstellingenenreparatiesmogenalleendoor
volwassenen uitgevoerd worden.
•VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
•Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
•Afdanken:www.maerklin.com/en/imprint.html

13
Schakelbare functies
Digital/Systems
Frontsein function/off Functie f0 Functie f0
Sluitseinen uit f1 Functie 1 Functie 8 Functie f1 Functie f1
Rijgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoorn f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 3 Functie f5 Functie f5
Geluid:pantograaf — — Functie 1 Functie f6 Functie f6
Geluid:signaalhoornhoog — — Functie 5 Functie f7 Functie f7
Geluid:conducteuruit — — Functie 7 Functie f8 Functie f8
Geluid:raillassen — — — Functie f9 Functie f9
Geluid:ventilator — — — Functie f10 Functie f10
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

14
Aviso de seguridad
•Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
•Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadoresqueseandelatensiónderedlocal.
•Laalimentacióndelalocomotoradeberárealizarsedesde
una sola fuente de suminitro
•Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias no
es adecuado para el funcionamiento en modo digital.
•Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
•¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
Notas importantes
•Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
•Elmantenimiento,laconservaciónylasreparacionesdeben
ser realizadas siempre por adultos.
•Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
•Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
•Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:25
Nombredefabrica:Serie 2510 SNCB
• Arranqueyfrenadovariable(simultáneo)(ABV).Velocidad
máxima variable.
• Fijarparámetrosdelalocomotora(código,
arranqueyfrenado,velocidadmáxima):porel
Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
juego en las instrucciones complementarias (adjuntas).
•Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.

15
Funciones posibles
Digital/Systems
Señal de cabeza function/off Funciónf0 Funciónf0
Luz de cola apagada f1 Función1 Función8 Funciónf1 Funciónf1
Ruido de marcha f2 Función2 Función2 Funciónf2 Funciónf2
Ruido:Bocinadeaviso f3 Función3 Función6 Funciónf3 Funciónf3
ABV, apagado f4 Función4 Función4 Funciónf4 Funciónf4
Ruido:Desconectarchirridodelosfrenos — — Función3 Funciónf5 Funciónf5
Sonido:pantógrafo — — Función1 Funciónf6 Funciónf6
Ruido:Bocinadeaviso,sonidoagudo — — Función5 Funciónf7 Funciónf7
Ruido:SilbatodeRevisor — — Función7 Funciónf8 Funciónf8
Ruido:Juntasdecarriles ———Funciónf9 Funciónf9
Ruido:Ventilador ———Funciónf10 Funciónf10
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

16
•Prestazionidigaranziaegaranziainconformità
all’accluso certificato di garanzia.
•Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:25
Nomedifabrica:Serie 2510 SNCB
• Ritardodiavviamento/frenaturamodicabile(simultanea-
mente) (ABV).
Velocità massima modificabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
•Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
•Impiegaresoltantoalimentatori„switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
•Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
•AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
•Leistruzionidiimpiegoel’imballaggiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
•Manutenzione,tenutainefcienzaeriparazionipossono
venire eseguite soltanto da parte di adulti.
•Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.

17
Funzioni commutabili
Digital/Systems
Segnale di testa function/off Funzione f0 Funzione f0
Fanale di coda spento f1 Funzione 1 Funzione 8 Funzione f1 Funzione f1
Rumore di marcia f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore:trombadisegnalazione f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV, spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 3 Funzione f5 Funzione f5
Rumore:pantografo — — Funzione 1 Funzione f6 Funzione f6
Rumore:trombadisegnalazioneacuta — — Funzione 5 Funzione f7 Funzione f7
Rumore:schiodicapotreno — — Funzione 7 Funzione f8 Funzione f8
Rumore:giunzionidellerotaie — — — Funzione f9 Funzione f9
Rumore:ventilatori — — — Funzione f10 Funzione f10
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:25
Namnfrantillverkaren:Serie 2510 SNCB
• Acceleration/bromsfördröjning(simultant)kanändras
(ABV).
Toppfart kan ändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
•Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpassa-
de för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
•Modellenfårinteutsättasfördirektsolljus,häftigatempe-
raturväxlingar eller hög luftfuktighet.
•VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
•Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
•Underhåll,serviceochreparationerfårendastutförasav
vuxna personer.
•KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
•Garantivillkorframgåravbifogadegarantibevis.
•Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Slutljus av f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Körljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 3 Funktion f5 Funktion f5
Ljud:Pantograf — — Funktion 1 Funktion f6 Funktion f6
Ljud:Signalhornhögt — — Funktion 5 Funktion f7 Funktion f7
Ljud:Konduktörvissla — — Funktion 7 Funktion f8 Funktion f8
Ljud:Rälsskarvar — — — Funktion f9 Funktion f9
Ljud:Fläktar — — — Funktion f10 Funktion f10
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:25
Navnabfabrik:Serie 2510 SNCB
• Indstilleligkørsels-/bremseforsinkelse(simultan)(ABV).
Indstillelig maksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
•AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
•Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
•Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
•ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
•Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
•Service,vedligeholdelseogreparationermåkunudføresaf
voksne.
•ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
•Garantiifølgevedlagtegarantibevis.
•Bortskafning:www.maerklin.com/en/imprint.html
