marklin 36619 User manual

Modell der Serie 483
36619

2
Inhaltsverzeichnis: Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Schaltbare Funktionen 5
Parameter / Register 20
Wartung und Instandhaltung 21
Ersatzteile 26
Table of Contents: Page
Safety Notes 6
Important Notes 6
Functions 6
Controllable Functions 7
Parameter / Register 20
Service and maintenance 21
Spare Parts 26
Sommaire : Page
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Fonctions commutables 9
Paramètre / Registre 20
Entretien et maintien 21
Pièces de rechange 26
Inhoudsopgave: Pagina
Veiligheidsvoorschriften 10
Belangrijke aanwijzing 10
Functies 10
Schakelbare functies 11
Parameter / Register 20
Onderhoud en handhaving 21
Onderdelen 26

3
Indice de contenido: Página
Aviso de seguridad 12
Notas importantes 12
Funciones 12
Funciones posibles 13
Parámetro / Registro 20
El mantenimiento 21
Recambios 26
Indice del contenuto: Pagina
Avvertenze per la sicurezza 14
Avvertenze importanti 14
Funzioni 14
Funzioni commutabili 15
Parametro / Registro 20
Manutenzione ed assistere 21
Pezzi di ricambio 26
Innehållsförteckning: Sidan
Säkerhetsanvisningar 16
Viktig information 16
Funktioner 16
Kopplingsbara funktioner 17
Parameter / Register 20
Underhåll och reparation 21
Reservdelar 26
Indholdsfortegnelse: Side
Vink om sikkerhed 18
Vigtige bemærkninger 18
Funktioner 18
Styrbare funktioner 19
Parameter / Register 20
Service og reparation 21
Reservedele 26

4
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system(MärklinAC,MärklinDelta,MärklinDigitaloder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleisentstörtwerden.DazuistdasEntstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
BestandteiledesProduktesundmüssendeshalbaufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:24
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:483 001 GTS
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
überControlUnit,MobileStationoderCentralStation.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionenzurVerfügung.
• DieLokistnichtaufOberleitungsbetriebumschaltbar.

5

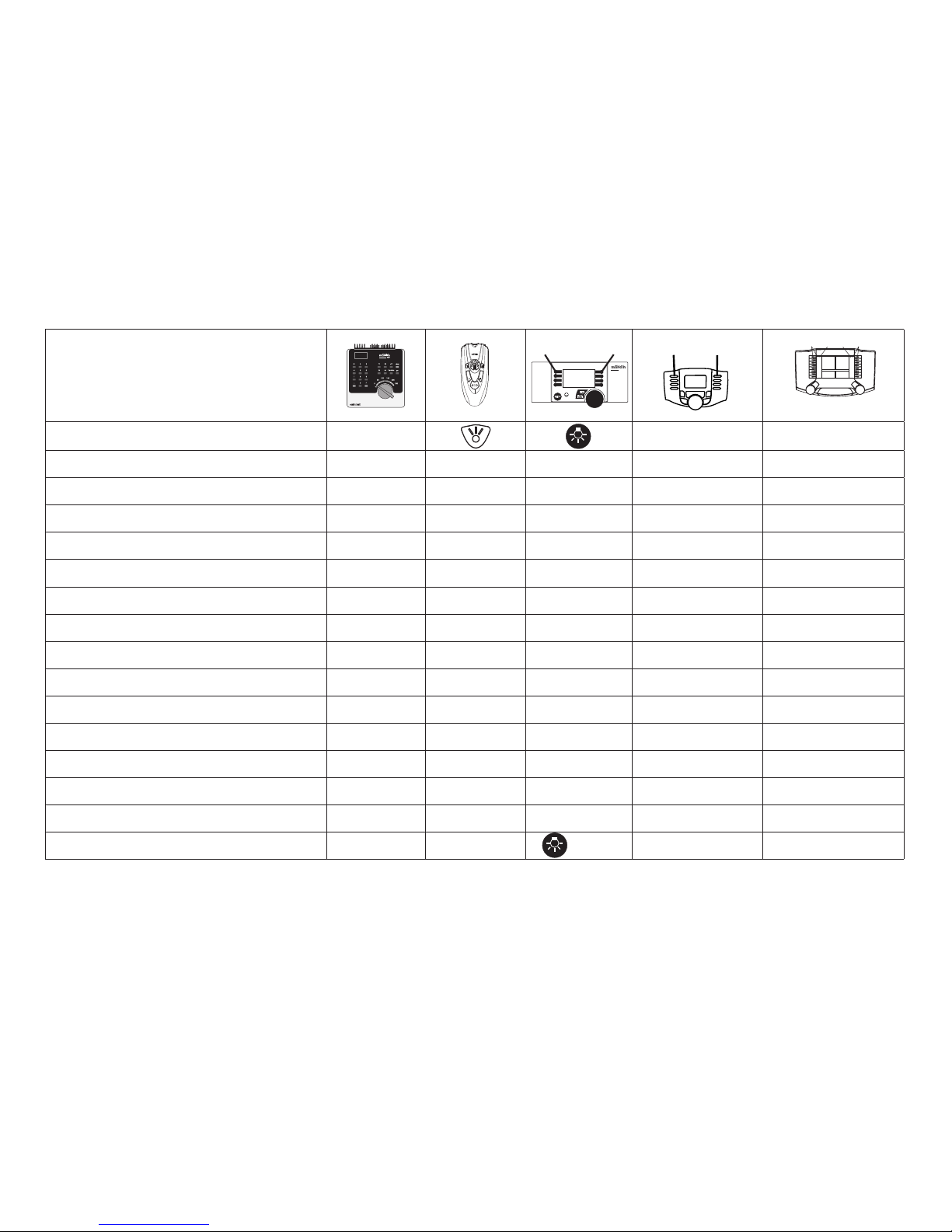

Schaltbare Funktionen
Spitzensignal/Schlusslicht function/off Funktion f0 Funktion f0
Geräusch:PufferanPuffer f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Horn1 f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 7 Funktion f5 Funktion f5
SpitzensignalFührerstand2aus* — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Rangierpff — — Funktion 5 Funktion f7 Funktion f7
SpitzensignalFührerstand1aus* — — Funktion 8 Funktion f8 Funktion f8
Geräusch:Ankuppeln — — — Funktion f9 Funktion f9
Geräusch:Abkuppeln — — — Funktion f10 Funktion f10
Geräusch:Pressluft — — — Funktion f11 Funktion f11
Geräusch:Lüfter — — — Funktion f12 Funktion f12
Geräusch:Schaffnerpff — — — Funktion f13 Funktion f13
Geräusch:Schienenstöße — — — Funktion f14 Funktion f14
RangierlichtdoppelA* — — + 1 + 8 f0 +f6 + f8 f0 + f6 + f8
* nurinVerbindungmitSpitzensignal
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
15

6
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:24
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:483 001 GTS
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
• Thelocomotivecannotbeswitchedtooperationfrom
catenary.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
systemdesignedforit(MärklinAC,MärklinDelta,
MärklinDigitalorMärklinSystems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotiveistoberuninconventionaloperation.The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

7
Controllable Functions
Headlights / red marker light function/off Function f0 Function f0
Soundeffect:buffertobuffer f1 Function 1 Function 3 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn1 f3 Function 3 Function 6 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 7 Function f5 Function f5
Headlightsatengineer´scab2off* — — Function 1 Function f6 Function f6
Soundeffect:Switchingwhistle — — Function 5 Function f7 Function f7
Headlightsatengineer´scab1off* — — Function 8 Function f8 Function f8
Soundeffect:coupling — — — Function f9 Function f9
Soundeffect:uncoupling — — — Function f10 Function f10
Soundeffect:compressedair — — — Function f11 Function f11
Soundeffect:Blower — — — Function f12 Function f12
Soundeffect:Conductorwhistle — — — Function f13 Function f13
Soundeffect:railjoints — — — Function f14 Function f14
DoubleAswitchinglight* — — + 1 + 8 f0 +f6 + f8 f0 + f6 + f8
* onlyinconjunctionwithHeadlights
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
15

8
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(MärklinAC,MärklinDelta,
MärklinDigitalouMärklinSystems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel,lavoiederaccordementdoitêtredéparasitée.Acet
effet,utiliserlesetdedéparasitageréf.74046.Lesetde
déparasitageneconvientpaspourl’exploitationenmode
numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
aucerticatdegarantieci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:24
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:483 001 GTS
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• Lalocomotivenepeutpasêtreexploitéesouscaténaire.

9
Fonctions commutables
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Fanaléclairage/Feudendeconvoirouge function/off Fonction f0 Fonction f0
Bruitage:Tamponsjoints f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:Trompe1 f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 7 Fonction f5 Fonction f5
Fanaldelacabinedeconduite2éteint* — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Sifetpourmanœuvre — — Fonction 5 Fonction f7 Fonction f7
Fanaldelacabinedeconduite1éteint* — — Fonction 8 Fonction f8 Fonction f8
Bruitage:Attelage — — — Fonction f9 Fonction f9
Bruitage:Déconnecter — — — Fonction f10 Fonction f10
Bruitage:Aircomprimé — — — Fonction f11 Fonction f11
Bruitage:Ventilateur — — — Fonction f12 Fonction f12
Bruitage:SifetContrôleur — — — Fonction f13 Fonction f13
Bruitage:Jointsderail — — — Fonction f14 Fonction f14
FeudemanœuvredoubleA* — — + 1 + 8 f0 +f6 + f8 f0 + f6 + f8
* UniquementencombinaisonavecFanaléclairage
Digital/Systems

10
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:24
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:483 001 GTS
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
• Delockannietomgeschakeldwordenopbovenleiding.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem(MärklinAC,MärklinDelta,Märklindigitaalof
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html
