marklin 36829 User manual

Modell der Dieselkleinlok Mandarinli
36829

2
Inhaltsverzeichnis
Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Wartung und Instandhaltung 23
Ersatzteile 26
Table of Contents
Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Service and maintenance 23
Spare Parts 26
Sommaire
Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Entretien et maintien 23
Pièces de rechange 26
Inhoudsopgave
Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Onderhoud en handhaving 23
Onderdelen 26

3
Indice de contenido
Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
El mantenimiento 23
Recambios 26
Indice del contenuto
Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Manutenzione ed assistere 23
Pezzi di ricambio 26
Innehållsförteckning
Sida
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Underhåll och reparation 23
Reservdelar 26
Indholdsfortegnelse
Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Service og reparation 23
Reservedele 26

4
Informationen zum Vorbild
Zur Rationalisierung des Güterverkehrs beschaffte die
Deutsche Reichsbahn Gesellschaft (DRG) Anfang der 1930er
Jahre sogenannte „Kleinlokomotiven“ – leichte, einfach zu
bedienende und sparsame Rangierlokomotiven. Die meisten
Loks wurden als „Köf“ beschafft – dabei steht das „K“ für
Kleinlokomotive, „ö“ für Öl- bzw. Dieselmotor und „f“ für die
Kraftübertragung mittels Flüssigkeitsgetriebe. Die je nach
Ausführung unterschiedlich stark motorisierten Maschinen
bewährten sich so gut, dass nach dem Zweiten Weltkrieg
weitere Fahrzeuge beschafft wurden.
Einer der auffälligsten Unterschiede bei den diversen
Varianten stellt das Führerhaus dar, das je nach Version in
offener oder geschlossener Bauweise ausgeführt ist.
Außer bei der Deutschen Bundesbahn war und ist die Köf II
auch bei Privat-Firmen weit verbreitet. Diese Fahrzeuge
sind häufig in den Hausfarben des jeweiligen Industrie-
Unternehmens gestaltet.
Information about the prototype
At the beginning of the 1930’s the German State Railroad
Company (DRG) built the so-called “small locomotives” –
lightweight, easy to operate, efficient switch engines – to
rationalize freight traffic. Most of the units were purchased
as “Köf” – in German the “K” stands for small locomotive,
“ö” for oil or diesel motor and “f” for fluid transmission.
These locomotives varied in power according to the version
produced and proved themselves so well that additional
units were purchased after World War II.
The engineer’s cab represents one of the most striking
differences among the various versions of this locomotive,
and it was built in an open or enclosed design, depending on
the version of the locomotive.
In addition to the German Federal Railroad, the Köf II was
and is widely used by private firms. These locomotives are
often painted in the colors of the respective companies.

5
Informations concernant la locomotive réelle
Au début des années trente, la Deutsche Reichsbahngesell-
schaft acquit de petites locomotives pour assurer la rationa-
lisation du trafic marchandises. Ces minilocomotives étaient
légères, faciles à conduire et économiques. La plupart
d’entre elles étaient du type «Köf» (abréviation allemande
de «minilocomotives Diesel à transmission hydraulique»). La
motorisation variable était fonction des services attendus.
Ces minilocomotives connurent un succès tel que leur
construction continua au-delà de la deuxième guerre
mondiale.
Le poste de pilotage représente une des différences les plus
frappantes existant entre les diverses versions. Le poste de
pilotage peut être soit ouvert, soit fermé.
On ne trouve pas seulement des locomotives Köf II à la
Deutsche Bundesbahn; en effet, elles sont également large-
ment répandues au sein de firmes privées où elles portent
fréquemment une livrée d‘entreprise.
Informatie van het voorbeeld
In het begin van de dertiger jaren nam de Duitse Reichs-
bahn, uit oogpunt van rationalisatie van het goederen-
verkeer, zogenaamde Kleinlokomotiven in gebruik. Lichte,
eenvoudig te bedienen en zuinige rangeerlocs waarvan de
meeste als ”Köf” werden aangeduid, n.I. ”K” voor ”Klein-
lokomotive”, ”ö” voor ”ölgefeuert” oftewel dieselmotoren
”f” voor ”Flüssigkeitsgetriebe” oftewel krachtoverbrenging
door vloeistoftransmissie. Al naar gelang de gestelde eisen,
zijn deze machines met verschillende motoren uitgevoerd.
Ze voldeden zo goed, dat na de tweede wereldoorlog meer-
dere types van deze loc in gebruik werden genomen.
Een van de opvallendste verschillen tussen de beide uitvoe-
ringen is het machinistenhuis, dat afhankelijk van de versie
open of gesloten is uitgevoerd.
Buiten de Deutschen Bundesbahn was de Köf II ook vaak
te vinden bij privé-spoorwegen. Deze locomotoren waren
dan veelal in de huisstijlkleuren van de desbetreffend firma’s
geschilderd.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssys-
tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital
oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAn-
schlussgleis entstört werden. Dazu ist das Entstörset 74046
zu verwenden. Für Digitalbetrieb ist das Entstörset nicht
geeignet.
• WARNUNG! Dieses Produkt enthält Magnete. Das
Verschlucken von mehr als einem Magneten kann
unter Umständen tödlich wirken. Gegebenenfalls ist
sofort ein Arzt aufzusuchen.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Wichtige Hinweise
• PrinzipbedingtistdieZugkraftdiesesModellseinge-
schränkt. Die maximal befahrbare Steigung mit 2 bis 3
zweiachsigen Güterwagen liegt bei ca. 3 %.
• DieBedienungsanleitungunddieVerpackungsind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• EinÖffnenderLokzuWartungszweckenistnichtnotwen-
dig. Die Demontage der Lok führt daher automatisch zu
einem Erlöschen der Herstellergarantie. Für Reparaturen
oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-
Fachhändler.
• Wartung,InstandhaltungundReparaturendürfennur
durch Erwachsene durchgeführt werden.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:23
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:Mandarinli
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):überControlUnit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• Telexkupplung(fernsteuerbareEntkupplungseinheit).
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
!

7

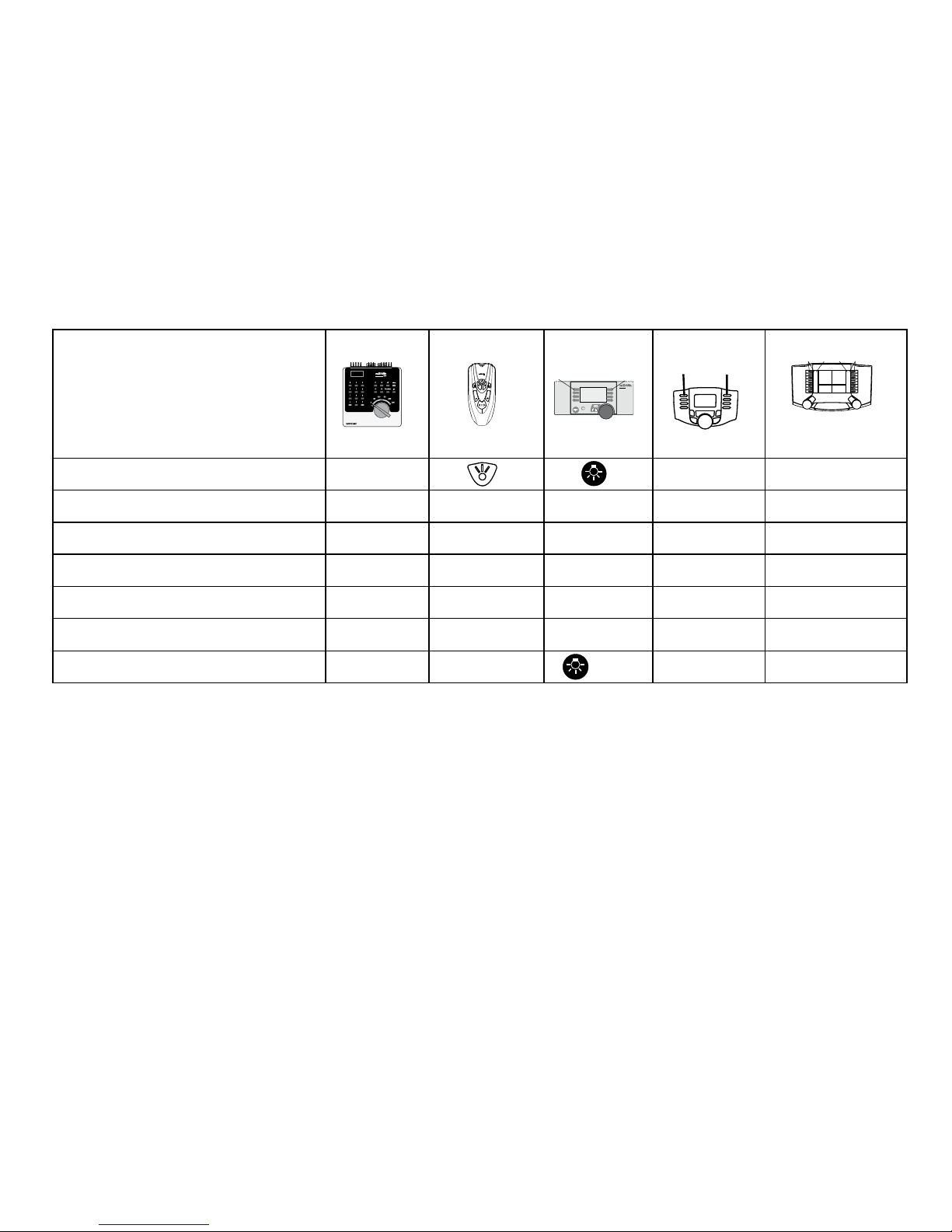

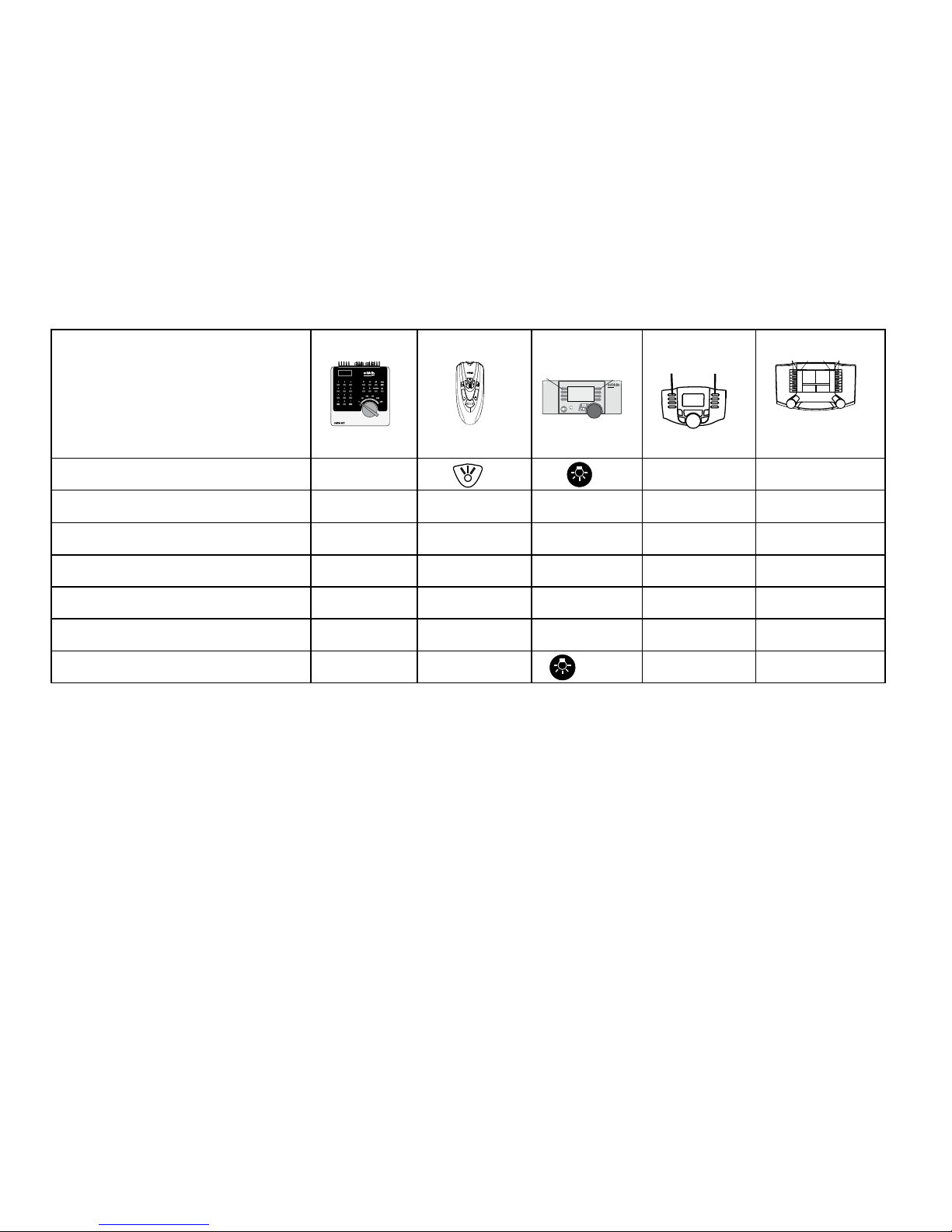

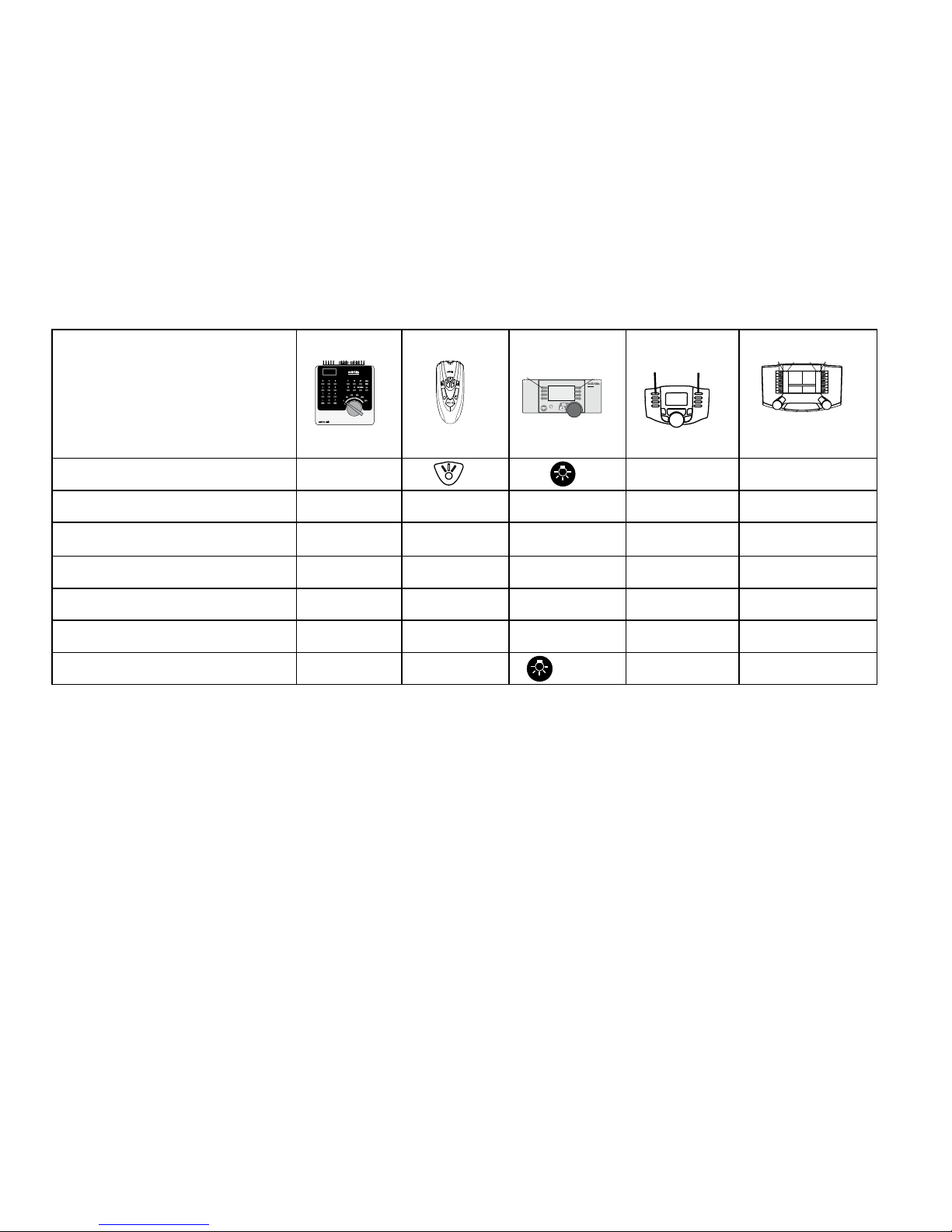

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Telexkupplung hinten f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Telexkupplung vorne f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
ABV aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Spitzensignal hinten aus — — Funktion 1 Funktion f6 Funktion f6
Spitzensignal vorne aus — —
Funktion 8 Funktion f8 Funktion f8
Doppel A-Licht — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4

8
nance work. Disassembling the locomotive automatically
invalidates the manufacturer warranty. Please see your
authorized Märklin dealer for repairs or spare parts.
• Maintenance,servicing,andrepairsmayonlybedoneby
adults.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:23
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:Mandarinli
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Telexcoupler(remotecontrolleduncouplerunit).
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• WARNING! This product contains magnets.
Swallowing more than one magnet may cause death
in certain circumstances. If necessary, see a doctor
immediately.
•
WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
Important Notes
• Inprinciplethepullingpowerforthismodelislimited.
The maximum grade it can negotiate with 2 to 3 twoaxle
freight cars is about 3 %.
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Itisnotnecessarytoopenthelocomotiveformainte-
!

9
Controllable Functions
Headlights function/off Function f0 Function f0
Rear Telex coupler f1 Function 1 Function 6 Function f1 Function f1
Front Telex coupler f2 Function 2 Function 3 Function f2 Function f2
ABV off f4 Function 4 Function 4 Function f4 Function f4
Rear Headlights off — — Function 1 Function f6 Function f6
Front Headlights off — — Function 8 Function f8 Function f8
Double A switching light — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital /Systems
F0 F4

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avec
un système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasi-
tage ne convient pas pour l’exploitation en mode numérique.
• ATTENTION ! Ce produit contient des aimants.
L’ingestion de plusieurs aimants peut être mortelle. Le
cas échéant, consulter immédiatement un médecin.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• Nepasexposerlemodèleàunensoleillementdirect,à
de fortes variations de température ou à un taux d‘humi-
dité important.
Information importante
• Enprincipe,lapuissancedetractiondecemodèleréduitest
limitée. La rampe maximale que la locomotive peut grimper
avec 2 à 3 wagons à deux essieux est d’environ 3 %.
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
!
• Uneouverturedelalocomotiveàdesnsd’entretien
n’est pas nécessaire. Le démontage de la locomotive
entraîne automatiquement l’annulation de la garantie.
Pour toute réparation ou remplacement de pièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Seulesdespersonnesadultessonthabilitéespour
l’entretien, la maintenance et les réparations.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:23
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:Mandarinli
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
•
Feux de signalisation avec inversion selon sens de marche.
•
Attelage Telex (unité de dételage télécommandée).
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.

11
Fonctions commutables
Fanal function/off Fonction f0 Fonction f0
Attelage Telex à l’arrière f1 Fonction 1 Fonction 6 Fonction f1 Fonction f1
Attelage Telex à l’avant f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
ABV désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Fanal à l’arrière éteint — — Fonction 1 Fonction f6 Fonction f6
Fanal à l’avant éteint — —
Fonction 8 Fonction f8 Fonction f8
Feu de manœuvre double A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4

12
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• LET OP! Dit product bevat magneten. Het inslikken
van meer dan één magneet kan onder bepaalde
omstandigheden de dood tot gevolg hebben. Waar-
schuw direct een arts.
• OPGEPAST! Functionele scherpe kanten en punten.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Belangrijke aanwijzing
• Vanwegedeuitvoeringisdetrekkrachtvanditmodel
beperkt. De maximale berijdbare stijging met 2 of 3
goederenwagens ligt bij ongeveer 3%.
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
!
• Hetopenenvandelocvooronderhoudswerk-zaamhe-
den is niet noodzakelijk. Het demonteren van de locleidt
daarmee direct tot het verlies van aanspraak op fabrieks-
garantie! Voor reparatie of onderdelen kunt u zich tot uw
Märklin handelaar wenden.
• Onderhoud,herstellingenenreparatiesmogenalleen
door volwassenen uitgevoerd worden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:23
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:Mandarinli
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•
Telexkoppeling
(op afstand bestuurbare ontkoppeleenheid).
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.

13
Schakelbare functies
Frontverlichting function/off Functie f0 Functie f0
Telex-koppeling achter f1 Functie 1 Functie 6 Functie f1 Functie f1
Telex-koppeling voor f2 Functie 2 Functie 3 Functie f2 Functie f2
ABV uit f4 Functie 4 Functie 4 Functie f4 Functie f4
Frontverlichting achter uitschakelen — — Functie 1 Functie f6 Functie f6
Frontverlichtung voor uitschakelen — — Functie 8 Functie f8 Functie f8
Rangeerlicht dubbel A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Lalocomotoranodeberárecibircorrienteeléctricamas
que de un solo punto de abasto.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• ¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir
másdeunimánpuedesermortalsegúnlascircunstan-
cias.En este caso, acudir inmediatamente a un médico.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Notas importantes
• Lafuerzadetraccióndeestemodeloestálimitadaondi-
cionada por su principio de funcionamiento. La pendiente
máxima transitable con 2 a 3 vagones de mercancías de
dos ejes es de aproximadamente el 3 %.
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse
!
y entregarse junto con el producto en el caso de venderlo
o transmitirlo a otro.
• Noesnecesarioabrirlalocomotoraparasumanteni-
miento. El desmontaje de la locomotora conlleva automá-
ticamentelaextincióndelagarantíadelfabricante.Para
reparaciones o recambios contacte con su proveedor
Märklin especializado.
• Elmantenimiento,laconservaciónylasreparaciones
deben ser realizadas siempre por adultos.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:23
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:Mandarinli
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):porelControlUnit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• EngancheTelex
(conjunto de desacoplamiento para control remoto).
• Enfuncionamientoenmodoanalógicoestándisponiblesúni-
camentelasfuncionesdetracciónydealternanciadeluces.

15
Funciones posibles
Faros frontales function/off Funciónf0 Funciónf0
Enganche Telex atrás f1 Función1 Función6 Funciónf1 Funciónf1
Enganche Telex adelante f2 Función2 Función3 Funciónf2 Funciónf2
ABV apagado f4 Función4 Función4 Funciónf4 Funciónf4
Faros frontales atrás de enganche — — Función1 Funciónf6 Funciónf6
Faros frontales adelante de enganche — — Función8 Funciónf8 Funciónf8
Luces de maniobra doble A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4

16
Avvertenze per la sicurezza
•
Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la mor-
te. In caso di ingestione informare immediatamente
un medico.
•AVVERTENZA! Per motivi funzionali i bordi e le punte
sono spigolosi.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze importanti
• Laforzaditrazionediquestomodelloèlimitatadalprinci-
pio di funzionamento. La pendenza massima percorribile
con 2 – 3 vagoni merci a due assali è di circa il 3 %.
• Leistruzionidiimpiegoel‘imballagiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
!
ulteriore cessione del prodotto.
• Nonènecessarioaprirelalocomotivapersvolgerela
manutenzione. Lo smontaggio della locomotiva comporta
pertanto l’annullamento automatico della garanzia del
produttore. Per le riparazioni o le parti di ricambio, con-
trattare il rivenditore Märklin.
• Manutenzione,tenutainefcienzaeriparazionipossono
venire eseguite soltanto da parte di adulti.
• Prestazionidigaranziaegaranziainconformità
all’accluso certificato di garanzia.
• Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:23
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:Mandarinli
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• AggancioTelex
(unità di sganciamento comandabile a distanza).
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.

17
Funzioni commutabili
Illuminazione di testa function/off Funzione f0 Funzione f0
Gancio Telex posteriore f1 Funzione 1 Funzione 6 Funzione f1 Funzione f1
Gancio Telex anteriore f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
ABV spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Illuminazione di testa spento posteriore — — Funzione 1 Funzione f6 Funzione f6
Illuminazione di testa spento anteriore — —
Funzione 8 Funzione f8 Funzione f8
Fanale di manovra a doppia A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4

18
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• VARNING! Denna produkt innehåller magneter.
Sväljandet av mer än en magnet kan under vissa
omständigheterledatilldöden.Omenmagnetsvalts:
Sök omedelbart läkarhjälp.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
Viktig information
• Dennamodellharkonstruktivtbegränsaddragkraft.Den
största stigning som kan befaras med 2 till 3 tvåaxlade
godsvagnar ligger vid maximalt ca 3 %.
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• Detärintenödvändigtattöppnaloketförattutföraservi-
cearbeten. Demontering av loket leder därför automatiskt
!
till att tillverkarens garanti upphör att gälla. Kontakta din
Märklinfackhandlare för reparationer och reservdelar.
• Underhåll,serviceochreparationerfårendastutförasav
vuxna personer.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:23
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:Mandarinli
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):ViaControlUnit,
Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Telexkoppel(fjärrstyrdavkopplingsenhet).
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.

19
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Telex-koppel bak f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Telex-koppel fram f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
ABV från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Frontstrålkastare bak från — — Funktion 1 Funktion f6 Funktion f6
Frontstrålkastare fram från — — Funktion 8 Funktion f8 Funktion f8
Rangerljus dubbel A — — +1 +8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15F0 F4
Digital/Systems

20
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• ADVARSEL! Dette produkt indeholder magneter. Det kan i
vissetilfældehavedødeligefølgeratslugemereend
enmagnet.Igivetfaldskalderstrakssøgeslæge.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Modellenmåikkeudsættesfordirektesollys,
storetemperaturudsvingellerhøjluftfugtighed.
Vigtige bemærkninger
• Principieltertrækkraftenafdennemodelindskrænket.
Denmaksimalestigning,derkankørespåmed2-til
3-akslede godsvogne, er ca. 3 %.
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• Deterikkenødvendigtatåbnelokomotivetforatforetage
vedligeholdelse.Derformedførerdemonteringafloko-
!
motivet automatisk at producentgarantien bortfalder. For
reparation eller reservedele bedes De henvende Dem til
Deres Märklinforhandler.
• Service,vedligeholdelseogreparationermåkunudføres
af voksne.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:23
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:Mandarinli
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Telexkobling(fjernstyretfrakoblingsenhed).
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
