marklin 23405 User manual

Modell des RhB-Krokodil Ge 6/6
22405 / 23405

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 3
Sicherheitshinweise 4
Allgemeine Hinweise 4
Funktionen 4
Betriebshinweise 5
Wartung und Instandhaltung 5
Bilder 10
Table of Contents: Page
Safety Notes 6
General Notes 6
Functions 6
Information about operation 7
Service and maintenance 7
Figures 10
Sommaire : Page
Remarques importantes sur la sécurité 8
Informations générales 8
Fonctionnement 8
Remarques sur l’exploitation 9
Entretien et maintien 9
Images 10

3
Als in den 20-er Jahren einige Strecken der Rhätischen
Bahn (RhB) elektrifiziert wurden, benötigte die Bahn neue,
zugstarke Elektrolokomotiven. Zwischen 1921 und 1929
beschaffte die RhB 14 der berühmten “Krokodile”. Unter den
beiden Vorbauten befindet sich je ein Elektro-Motor, dessen
Kraft über Blindwellen, Treib- und Kuppelstangen auf die
Räder übertragen wird. Mit einer Dauerleistung von 1.076 PS
und einer Höchstgeschwindigkeit von 55 km/h zählten die
RhB-Krokodile viele Jahre lang zu den stärksten Schmal-
spurelloks der Welt. Heute werden einige dieser klassischen
Lokomotiven vor Sonderzügen eingesetzt.

4
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssys-
tem eingesetzt werden.
• NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• NichtfürKinderunter15Jahrengeeignet.
Hinweis: Wenn ein Decoder in das Modell eingebaut wird,
werden die DIP-Schalter für das Mehrzugsystem auf der
Lokplatine auf „OFF“ gestellt. Bei mit Decodern ausgerüste-
ten Modellen bleiben die Schalter in dieser Stellung, auch
wenn diese auf einer analog betriebenen Anlage eingesetzt
werden.
VORSICHT! Wenn dieses Modell mit einem Decoder für
das Mehrzugsystem ausgerüstet wird, darf es nicht mit
Oberleitung betrieben werden. Verwenden Sie Fahrzeuge
mit Decodern nur mit Stromversorgung aus den Gleisen.
Allgemeine Hinweise
• DieBedienungsanleitungistBestandteildesProduktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren LGB-Fachhändler.
• http://www.maerklin.com/en/imprint.html
Funktionen
• DasModellistfürdenBetriebaufLGB-Zweileiter-Gleich-
strom-Systemen mit herkömmlichen LGB-Gleichstrom-
Fahrpulten vorgesehen.
• DasModellistmiteinerDecoder-Schnittstelleausgestat-
tet. Es ist für den Einbau eines LGB-Mehrzugsystem-De-
coders (55027) vorbereitet.

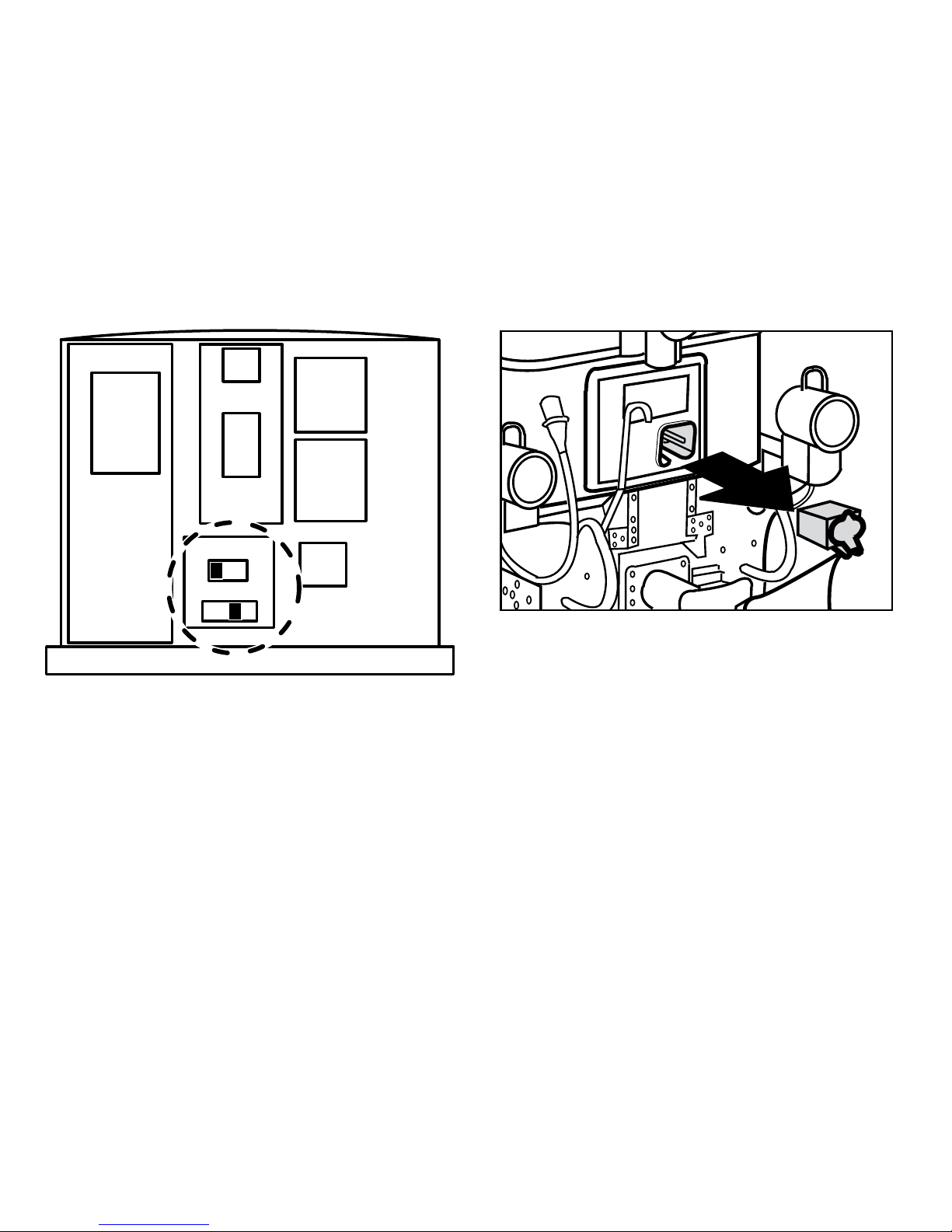

• AufOberleitungsbetriebumschaltbar(Bilder3und4).
• VerwendenSiefürdiesesModelleinFahrgerätmitmehr
als 1 A Fahrstrom.

5
Betriebsartenschalter (im Führerhaus, Bild 1)
oberer Schalter
Pos. O Stromversorgung durch die Oberleitung
Pos. U Stromversorgung über das Gleis
3-stufiger Betriebsartenschalter
Pos. 0 Lok stromlos abgestellt
Pos. 1 Beleuchtung eingeschaltet
Pos. 2 Motoren und Beleuchtung eingeschaltet (normaler
Betrieb)
Mehrzwecksteckdose (Bild 2)
Vorn und hinten an der Lok ist je eine Mehrzwecksteckdose
für Flachstecker. Wenn Sie einen Wagen mit Innenbeleuch-
tung oder mit einem Sound-Modul ausrüsten, so können Sie
dies hier anschließen und so mit Gleisspannung versorgen.
Die Steckdosen sind jeweils mit einer Abdeckung versehen.
Schmierung
Die Enden der Kuppelstangen hin und wieder mit einem
Tropfen LGB-Pflegeöl (50019) ölen.
Glühlampen tauschen (Innenbeleuchtung)
Um die Glühlampen zu tauschen, muss das Gehäuse der Lok
abgenommen werden.
– die 6 Schrauben auf dem Dach entfernen
– Dach abnehmen
– gesteckte Glühlampe austauschen
– beim Zusammenbau auf die Kabelverbindungen achten
Glühlampen tauschen (Stirnlampen)
– die oberen Laternen abziehen und Birnen tauschen
– untere Laternen von unten abschrauben
– Laternen abziehen und Birnen tauschen
Haftreifen austauschen
– alten Haftreifen mit einem Schraubenzieher vorsichtig
aus der Rille im Rad (Nut) heraushebeln
– neuen Haftreifen aufziehen und in die Nut schieben.
Ersatzteile
63120 Stromabnehmerkohlen mit Hülse, 8 Stück
63218 Schleifkontakte, 2 Stück
63403 Scherenstromabnehmer
68511 Steckglühlampe klar, 5 V, 10 Stück
69104 Haftreifen 37,5 mm, 10 Stück

6
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it.
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one power pack.
• PaycloseattentiontothesafetyNotesintheinstructions
for your operating system.
• Thisproductisnotforchildrenunder15yearsofage.
Hint: If this model is equipped with a decoder, the digital/ana-
log DIP switches on the loco circuitboard will be set to “OFF“.
On decoder-equipped models, the DIP switches remain in this
setting, even if the models are used on an analog layout.
CAUTION! If this model is equipped with Multi-Train System
decoders, do not operate this model with catenary power.
Operate decoder equipped locos with track power only.
General Notes
• Theoperatinginstructionsareacomponentpartofthe
product and must therefore be kept in a safe place as
well as included with the product, if the latter is given to
someone else.
• PleaseseeyourauthorizedLBGdealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html
Functions
• ThemodelisdesignedforoperationonLGBtwo-con-
ductor DC systems with conventional LGB DC locomotive
controllers.
• Thismodelcomesequippedwithadecoderconnector.
An LGB multi-train system decoder (item no. 55027) can
be installed on it.

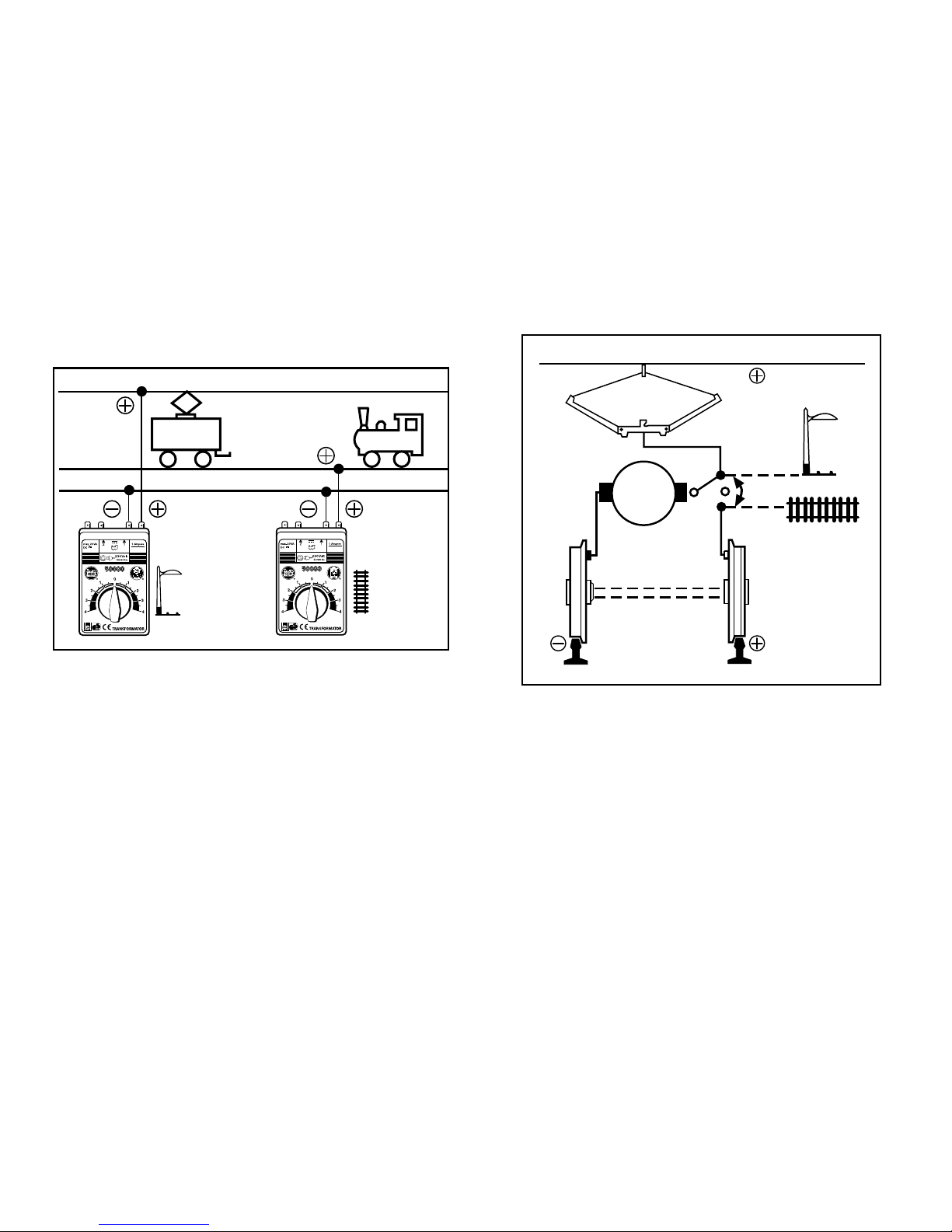

• Thislocomotivecanbeswitchedtooperationoffof
catenary (Figures 3 and 4).
• Usealocomotivecontrollerwithmorethan1ampoftrain
current for this model.

7
Lubrication
Oil the ends of the side rods now and then with a drop of
LGB maintenance oil (item no. 50019).
Changing Light Bulbs (interior lighting)
The locomotive body must be removed in order to change
the light bulbs.
- Remove the 6 screws on the roof.
- Remove the roof.
- Change the plug-in light bulbs.
- Make sure of the wire connections when putting the
locomotive back together.
Changing Light Bulbs (headlights)
- Remove the upper lanterns and change the light bulbs.
- Unscrew the lower lanterns from below.
- Remove the lanterns and change the light bulbs.
Changing Traction Tires
- Using a screwdriver, carefully lift the old traction tire
from the groove in the wheel.
- Mount the new traction tire and press it into the groove.
Spare Parts
63120
Current pickup carbon brushes with sleeves, 8 pieces
63218 Pickup shoe contacts, 2 pieces
63403 Double arm pantograph
68511 Clear plug-in light bulb, 5 volts, 10 pieces
69104 Traction tires 37.5 mm / 1-15/32“, 10 pieces
Operating Mode Selector (in the engineer‘s cab, Figure 1)
Upper Switch
Pos. O Current supplied from the catenary
Pos. U Current supplied from the track
3-Step Operating Mode Selector
Pos. 0 Locomotive standing on the track with no current
Pos. 1 Lighting turned on
Pos. 2 Motors and lighting turned on (normal operation)
Multi-Purpose Socket (Figure 2)
There is a multi-purpose socket for flat plugs on the front
and the rear of the locomotive. When you equip a car with
interior lighting or with a sound module, you can connect
these circuits to this socket and provide track power to
them. Each of the sockets is provided with a protective
sleeve.

8
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Neconvientpasauxenfantsdemoinsde15ans.
Remarque : Si un décodeur est monté dans ce modèle,
les commutateurs DIP du système multitrain, situés sur la
platine de la locomotive, sont positionnés sur «OFF». Les
commutateurs restent sur cette position pour les modèles
équipésdedécodeurs,mêmesicesmodèlessontutilisés
sur une installation fonctionnant en régime analogique.
ATTENTION ! Si cette locomotiv eest équipée d‘un décodeur
pourlesystèmemultitrain,ellenedoitpasêtreexploitée
par la ligne aérienne. Utilisez des locomotives munies de
décodeurs seulement en alimentation électrique faite par
les rails.
Informations générales
• Lanoticed‘utilisationfaitpartieintégranteduproduit;
elledoitdoncêtreconservéeet,lecaséchéant,transmi-
se avec le produit.
• Pourtouteréparationouremplacementdepièces,adres-
sez-vous à votre détaillant-spécialiste LGB.
• http://www.maerklin.com/en/imprint.html
Fonctionnement
• Lemodèleestprévupourêtreexploitésurdessystèmes
deux rails c.c. LGB avec des pupitres de commandes LGB
classiques en courant continu.
• Lemodèleestéquipéd’uneinterfacededécodeur.Ilest
prééquipé pour l’installation d’un décodeur LGB pour
système multitrain (55027).
• Commutationpossiblepourexploitationsouscaténaire
(Img. 3 et 4).
• Pourcemodèle,utilisezunrégulateurdemarcheavec
courant moteur supérieur à 1 A.

9
Lubrification
Graissez régulièrement les extrémités des tiges
d’accouplement avec une goutte de lubrifiant spécifique
LGB (50019).
Changement des ampoules (éclairage intérieur)
Pour changer les ampoules, retirez la superstructure de la
locomotive.
- Retirez les 6 vis situées sur le toit
- Retirer le toit
- Changez l’ampoule
- Veillez aux liaisons filaires lors du remontage
Changement des ampoules (éclairage frontal)
- Retirez la lampe supérieure et changez l’ampoule
- Dévissez la lampe inférieure par en bas
- Retirez la lampe et changez les ampoules
Changez les bandages d’adhérence
- A l’aide d’un tournevis, retirez précautionneusement les
bandages d‘adhérence usagés de la rainure de la roue.
- Insérez les nouveaux bandages d’adhérence dans la
rainure.
Pièces de rechange
63120 Charbons pour collecteurs de courant avec cosse
8 unités
63218 Frotteurs, 2 unités
63403 Pantographe pentagonal
68511 Ampoules enfichables claires, 5 V, 10 unités
69104 Bandages d’adhérence 37,5 mm, 10 unités
Commutateur pour sélection du mode d’exploitation (dans
la cabine de conduite, Img. 1)
Commutateur supérieur
Pos. O Alimentation en courant via la caténaire
Pos. U Alimentation en courant via la voie
Commutateur pour sélection du mode d’exploitation à trois
positions.
Pos. 0 Locomotive remisée hors tension
Pos. 1 Eclairage allumé
Pos. 2 Moteur et éclairage allumés (exploitation normale)
Multiprise (Img. 2 )
La locomotive dispose à l’avant et à l’arrière d’une multiprise
pour fiches plates. Si vous équipez un wagon d’un éclairage
intérieur ou d’un module de sonorisation, ceux-ci peuvent
doncyêtreraccordésetbénécierd’unealimentationen
courant via la voie. Les prises sont respectivement pourvues
d‘un cache.

10
Bild 1, Betriebsartenschalter
Fig. 1, Power control switch
Img. 1, Modes d‘exploitation
Bild 2, Steckdose
Fig. 2, Multi-purpose socket
Img. 2, Sélecteur de fonctions

11
1
0
2
M
2
1
Bild 3 & 4, Oberleitungs-Betrieb
Fig. 3 & 4, Catenary operation
Img. 3 & 4, Fonctionnement caténaire

155285/0112/Sm2Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Deutschland
www.lgb.de www.maerklin.com/en/imprint.html
