marklin 37118 User manual

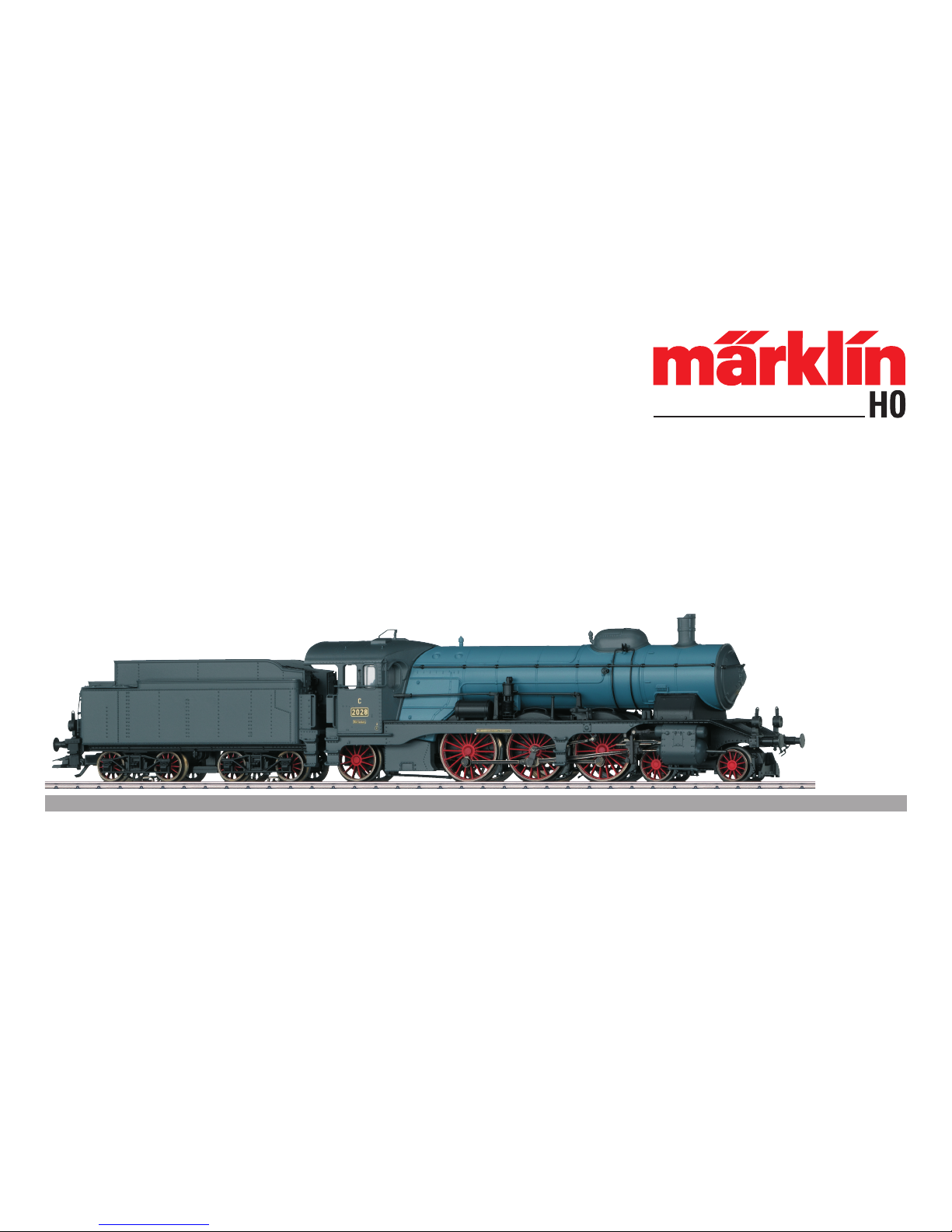

Modell der Dampflok Württemberger C
37118

2
Inhaltsverzeichnis Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Schaltbare Funktionen 5
Parameter / Register 20
Ergänzendes Zubehör 22
Wartung und Instandhaltung 27
Ersatzteile 30
Table of Contents Page
Safety Notes 6
Important Notes 6
Functions 6
Controllable Functions 7
Parameter / Register 20
Complementary accessories 22
Service and maintenance 27
Spare Parts 30
Sommaire Page
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Fonctions commutables 9
Paramètre / Registre 20
Accessoires complémentaires 22
Entretien et maintien 27
Pièces de rechange 30
Inhoudsopgave Pagina
Veiligheidsvoorschriften 10
Belangrijke aanwijzing 10
Functies 10
Schakelbare functies 11
Parameter / Register 20
Aanvullende toebehoren 22
Onderhoud en handhaving 27
Onderdelen 30

3
Indice de contenido Página
Aviso de seguridad 12
Notas importantes 12
Funciones 12
Funciones posibles 13
Parámetro / Registro 20
Accesorios complementarios 22
El mantenimiento 27
Recambios 30
Indice del contenuto Pagina
Avvertenze per la sicurezza 14
Avvertenze importanti 14
Funzioni 14
Funzioni commutabili 15
Parametro / Registro 20
Accessori complementari 22
Manutenzione ed assistere 27
Pezzi di ricambio 30
Innehållsförteckning Sidan
Säkerhetsanvisningar 16
Viktig information 16
Funktioner 16
Kopplingsbara funktioner 17
Parameter / Register 20
Ytterligare tillbehör 22
Underhåll och reparation 27
Reservdelar 30
Indholdsfortegnelse Side
Vink om sikkerhed 18
Vigtige bemærkninger 18
Funktioner 18
Styrbare funktioner 19
Parameter / Register 20
Ekstra tilbehør 22
Service og reparation 27
Reservedele 30

4
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem
(Märklin AC, Märklin Delta, Märklin Digital, DCC oder
Märklin Systems)
eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• VerbauteLED`sentsprechenderLaserklasse1nachNorm
EN 60825-1.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBe-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• Mfx-TechnologiefürMobileStation/CentralStation
NameabWerk:WÜRTT C 2028
• AdresseabWerk:MM 18 / DCC 03
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung(ABV),Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• Rauchsatznachrüstbar-auchfürdenAnalogbetrieb.
• DiverseschaltbareFunktionen.
• SpielmodusLokführer(Spielewelt)
Weiterführende Erläuterungen zum Spielmodus finden
Sie in der ergänzenden Anleitung (beiliegend).
• ImAnalogbetriebstehennurdieRauch-,Fahr-undLicht-
wechselfunktionen zur Verfügung.
Hinweis:
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
ProtokolleistinderWertungfallend:
 Priorität1:mfx
 Priorität2:DCC
 Priorität3:MM
Wennzweiodermehrdigital-ProtokolleamGleiserkannt
werden, wählt der Decoder automatisch das höchstwertige
Protokoll.Wirdz.B.mfxundMMerkannt,wähltderDecoder
mfx.EinzelneProtokollekönnenüberdenParameterCV50
deaktiviert werden.

5
Schaltbare Funktionen
6021 MS I 2 MS II CS I CS II/III
Geräusch:Wassernachfüllen F16
Geräusch:Kohlefassen F17
Geräusch:Sandnachfüllen F18
Geräusch:Kupplungsgeräusch F19
Schaltbare Funktionen
6021 MS I 2 MS II CS I CS II/III
Spitzensignal F0
Rauchgenerator 1F1 7
Betriebsgeräusch 4F2 3
Geräusch:Pfeifelang F3 4
ABV, aus F4 2
Geräusch:Bremsenquietschenaus F5 8
Geräusch:Luftpumpe F6 1
Geräusch:Rangierpff F7 5
Geräusch:Dampfablassen F8 6
Geräusch:Kohleschaufeln F9
Geräusch:Kipprost F10
Geräusch:Wasserpumpe F11
Geräusch:Injektor F12
Geräusch:Sanden F13
Geräusch:Schienenstöße F14
Geräusch:Bremsenquietschenaus3F15
1 GehörtnichtzumLieferumfang
2 DieZahlentsprichtderTastennummeraufdemGerät.
3nur für „Spielewelt“; nicht verschieben (nicht mappen)
4mit Zufallsgeräuschen

6
Functions
• Recognitionofthemodeofoperation:automatic.
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:WÜRTT C 2028
• Addresssetatthefactory:MM 18 / DCC 03
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay(ABV),maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Asmokegeneratorcanberetrottedtothelocomotive-
also for analog operation.
• Headlights,changingoverwiththedirectionoftravel.
• Variouscontrollablefunctions.
• ModeofOperation:LocomotiveEngineer
Additionalexplanationsaboutthemodeofoperationcan
be found in the supplemental instructions (included).
• Onlythesmoke,running,andlightchangeoverfunctions
are available in analog operation.
Note:
Thedigitalprotocolwiththemostpossibilitiesisthehighest
orderdigitalprotocol.Thesequenceofdigitalprotocolsin
descendingorderis:
 Priority1:mfx
 Priority2:DCC
 Priority3:MM
If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.Forexample,ifmfx&MMarerecognized,themfx
digital protocol is taken on by the decoder. Individual proto-
cols can be deactivated with Parameter CV 50.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital, DCC or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotiveistoberuninconventionaloperation.The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
• TheLEDsinthisitemcorrespondtoLaserClass1accor-
ding to Standard EN 60825-1.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

7
Controllable Functions
6021 MS I 2 MS II CS I CS II/III
Soundeffect:ReplenishWater F16
Soundeffect:Fillingcoal F17
Soundeffect:Fillingsand F18
Soundeffect:Soundsofcouplers F19
Controllable Functions
6021 MS I 2 MS II CS I CS II/III
Headlights F0
Smoke generator 1F1 7
Operating sounds 4F2 3
Soundeffect:Longwhistleblast F3 4
ABV, off F4 2
Soundeffect:Squealingbrakesoff F5 8
Soundeffect:Airpump F6 1
Soundeffect:Switchingwhistle F7 5
Soundeffect:Blowingoffsteam F8 6
Soundeffect:Coalbeingshoveled F9
Soundeffect:Ashgrate F10
Soundeffect:Waterpump F11
Soundeffect:Injector F12
Soundeffect:Sanding F13
Soundeffect:Railjoints F14
Soundeffect:Squealingbrakesoff3F15
1Not included in delivery scope
2 Thenumbercorrespondstothebuttonnumberonthedevice.
3Only for „World of Operation“, do not move (do not map)
4with random sounds

8
Remarques importantes sur la sécurité
•
Lalocomotivenepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(MärklinAC,MärklinDelta,
Märklin Digital, DCC ou Märklin Systems)
.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel,lavoiederaccordementdoitêtredéparasitée.Acet
effet,utiliserlesetdedéparasitageréf.74046.Lesetde
déparasitageneconvientpaspourl’exploitationenmode
numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortesvariationsdetempératureouàuntauxd‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• LesDELinstalléescorrespondentàlaclasselaser1
selon la norme EN 60825-1.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:WÜRTT C 2028
• Adresseencodéeenusine:MM 18 / DCC 03
• Réglagedesparamètresdelaloco(adresse,temporisati-
onaccélér.-freinage(ABV),vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Installationultérieured’ungénérateurdefuméepossible
-égalementpourexploitationanalogique.
•
Feuxdesignalisationavecinversionselonsensdemarche.
• Diversesfonctionscommutables.
• Modedejeu«Conducteurdetrain»
Vous trouverez de plus amples informations concernant
le mode de jeu dans la notice complémentaire (ci-jointe).
• Enmoded’exploitationanalogique,seuleslesfonctions
relativesàlafumée,laconduiteetl’inversiondesfeux
sont disponibles.
Indication:
Leprotocolenumériqueoffrantlespossibilitéslesplus
nombreuses est le protocole numérique à bit de poids
fort.Lahiérarchisationdesprotocolesnumériquesest
descendante:
 Priorité1:mfx
 Priorité2:DCC
 Priorité3:MM
Sideuxouplusdedeuxprotocolesnumériquessontre-
connus sur la voie, le décodeur choisit automatiquement le
protocole numérique le plus significatif. Entre les protocoles
mfx&DCCparexemple,ledécodeurchoisiraleprotocole
numériquemfx.Vouspouvezdésactiverlesdifférentsproto-
coles via le paramètre CV 50.

9
Fonctions commutables
6021 MS I 2 MS II CS I CS II/III
Fanal F0
Générateurdefumée1F1 7
Bruitd’exploitation4F2 3
Bruitage:sifetlongueur F3 4
ABV, désactivé F4 2
Bruitage:Grincementdefreins
désactivé F5 8
Bruitage:Compresseur F6 1
Bruitage:Sifetpourmanœuvre F7 5
Bruitage:Échappementdelavapeur F8 6
Bruitage:Pelletageducharbon F9
Bruitage:Grillebasculante F10
Bruitage:Pompeàeau F11
Bruitage:Injecteur F12
Bruitage:Sablage F13
Bruitage:jointsderail F14
Bruitage:Grincementdefreins
désactivé 3F15
Fonctions commutables
6021 MS I 2 MS II CS I CS II/III
Bruitage:Eau,remiseàniveau F16
Bruitage:Approvisionnementen
charbon F17
Bruitage:Approvisionnementensable F18
Bruitage:Bruitd’attelage F19
1Ne fait pas partie de la fourniture
2 Lechiffrecorrespondaunumérodelatouchesurl’appareil.
3 Valableuniquementpour«universludique»,nepasdéplacer
(pas de mapping)
4avec bruits aléatoires

10
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:WÜRTT C 2028
• Vanafdefabriekingesteld:MM 18 / DCC 03
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging(ABV),maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rookgeneratornadienintebouwen-ookvooranaloog
bedrijf.
• Rijrichtingafhankelijkefrontseinen.
• Diverseschakelbarefuncties.
• Speelmodusmachinist
Verdere aanwijzingen voor deze speelmodus vindt u in de
bijgevoegde uitgebreide gebruiksaanwijzing.
• Inanaloogbedrijfzijnalleenroken-,rijden,enlichtwisse-
ling als functie beschikbaar.
Opmerking:
Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalproto-
collenisafnemendinmogelijkheden:
 Prioriteit1:mfx
 Prioriteit2:DCC
 Prioriteit3:MM
Als er twee of meer digitale protocollen op de rails worden
herkend, dan neemt de decoder automatisch het hoogwaar-
digsteprotocolover;bijv.wordmfx&MMherkend,dan
wordthetmfxsignaaldoordedecoderovergenomen.De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.
Veiligheidsvoorschriften
•
De loc mag alleen met een daarvoor bestemd bedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
• IngebouwdeLED’skomenovereenmetdelaserklasse1
volgens de norm EN 60825-1.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

11
Schakelbare functies
6021 MS I 2 MS II CS I CS II/III
Geluid:Waterbijvullen F16
Geluid:kolenladen F17
Geluid:zandbijvullen F18
Geluid:koppelingsgeluid F19
Schakelbare functies
6021 MS I 2 MS II CS I CS II/III
Frontsein F0
Rookgenerator 1F1 7
Bedrijfsgeluiden 4F2 3
Geluid:uitlang F3 4
ABV, uit F4 2
Geluid:piependeremmenuit F5 8
Geluid:luchtpomp F6 1
Geluid:rangeeruit F7 5
Geluid:stoomafblazen F8 6
Geluid:kolenscheppen F9
Geluid:kiprooster F10
Geluid:waterpomp F11
Geluid:injector F12
Geluid:zandstrooier F13
Geluid:raillassen F14
Geluid:piependeremmenuit3F15 1Maakt geen deel uit van het leveringspakket
2Het getal komt overeen met het toetsnummer op het ap-
paraat.
3alleen voor “Speelwereld”, niet verschuiven (niet mappen)
4met toevalsgeluiden

12
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC, Märklin Delta, Märklin
Digital, DCC o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarse
desde una sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
• LosLEDsincorporadoscorrespondenalaclasedeláser
1segúnlanormaeuropeaEN60825-1.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Riconoscimentodeltipodifunzionamento:automatico.
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:WÜRTT C 2028
• Indirizzodifabbrica:MM 18 / DCC 03
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura(ABV),velocitàmassima):
tramite Control Unit, Mobile Station oppure Central Station.
• Kitdehumoequipableposteriormente,inclusopara
funcionamientoenmodoanalógico.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Svariatefunzionalitàcommutabili.
• MododejuegoMaquinista
Encontraráexplicacionesadicionalessobreelmodode
juego en las instrucciones complementarias (adjuntas).
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdehumo,demarchaydecam-
bio de luces.
Nota:
Elprotocolodigitalqueofreceelmayornúmerodeposibi-
lidades es el protocolo digital de mayor peso. El orden de
pesosdelosprotocolosdigitalesesdescendente:
 Prioridad1:mfx
 Prioridad2:DCC
 Prioridad3:MM
Si se detectan en la vía dos o varios protocolos digitales, el
decoder asume automáticamente el protocolo digital de ma-
yorvalor;p.ej.,sisedetectamfxyMM,eldecoderasume
elprotocolodigitalmfx.Losdistintosprotocolossepueden
desactivar mediante el parámetro CV 50.

13
Funciones posibles
6021 MS I 2 MS II CS I CS II/III
Señal de cabeza F0
Generadordehumo1F1 7
Ruidodeexplotación4F2 3
Ruido del silbido larga F3 4
ABV, apagado F4 2
Ruido:Desconectarchirridodelos
frenos F5 8
Ruido:Bombadeaire F6 1
Ruido:Silbatodemaniobras F7 5
Ruido:Purgarvapor F8 6
Ruido:Cargarcarbónconpala F9
Ruido:Parrillavolquete F10
Ruido:Bombadeagua F11
Ruido:Inyector F12
Ruido:Arenado F13
Ruido:Juntasdecarriles F14
Ruido:Desconectarchirridodelos
frenos 3F15
Funciones posibles
6021 MS I 2 MS II CS I CS II/III
Ruido:Añadiragua F16
Ruido:Recogercarbón F17
Ruido:Añadirarena F18
Ruido:Ruidodeenganche F19
1No está incluido en el conjunto de piezas suministradas
2 Elnúmerocorrespondealnúmerodeteclaeneldispositivo.
3 sóloparael„MundodeJuegos“,nodeslizar(nomapear)
4con ruidos aleatorios

14
• Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:WÜRTT C 2028
• Indirizzodifabbrica:MM 18 / DCC 03
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura(ABV),velocitàmassima):
tramite Control Unit, Mobile Station oppure Central Station.
• Apparatofumogenoequipaggiabileinseguito-ancheper
il funzionamento analogico.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Svariatefunzionalitàcommutabili.
• ModalitàdiGiocoMacchinista
Ulteriori spiegazioni su tale modalità di gioco potete
trovare nelle istruzioni supplementari (accluse).
• Nelfunzionamentoanalogicosihannoadisposizione
soltanto le funzionalità fumogena, di marcia e di commuta-
zione dei fanali.
Avvertenza:
Il protocollo Digital con il maggior numero di possibilità è
ilprotocollodigitaledimassimovalore.Lasequenzadei
protocolliDigital,convaloridecrescenti,è:
 Priorità1:mfx
 Priorità2:DCC
 Priorità3:MM
Qualora sul binario vengano riconosciuti due o più protocolli
digitali, il Decoder assume automaticamente il protocollo di-
gitale con il valore più elevato; ad es. se viene riconosciuto
mfx&MM,vieneassuntodalDecoderilprotocollodigitale
mfx.Isingoliprotocollipossonoveniredisattivatimedianteil
parametro CV 50.
Avvertenze per la sicurezza
•
Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital, DCC oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
•
Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
sideveimpiegareilcorredoantidisturbi74046.Talecorredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umiditàdell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
• ILEDincorporaticorrispondonoallacategoriadilaser1
secondo la Norma EN 60825-1.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformità
all’acclusocerticatodigaranzia.

15
Funzioni commutabili
6021 MS I 2 MS II CS I CS II/III
Rumore:Rifornimentoacqua F16
Rumore:Rifornimentocarbone F17
Rumore:Riempimentoconsabbia F18
Rumore:rumoridiagganciamento F19
Funzioni commutabili
6021 MS I 2 MS II CS I CS II/III
Segnale di testa F0
Apparato fumogeno 1F1 7
Rumori di esercizio 4F2 3
Rumore:Fischiolunga F3 4
ABV, spente F4 2
Rumore:stridoredeifreniescluso F5 8
Rumore:compressoredell’aria F6 1
Rumore:Fischiodimanovra F7 5
Rumore:scaricodelvapore F8 6
Rumore:Spalaturadelcarbone F9
Rumore:Grigliaribaltabile F10
Rumore:Pompadialimentazione
acqua F11
Rumore:Iniettore F12
Rumore:sabbiatura F13
Rumore:Giunzionidellerotaie F14
Rumore:stridoredeifreniescluso3F15
1Non incl. nella fornitura
2 Talenumerocorrispondealnumerodeltastosull’apparato.
3 soloper„MondodelGioco“,nonspostare(nonmappare)
4con rumori casuali

16
Funktioner
• Driftsättetigenkännsautomatiskt.
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:WÜRTT C 2028
• Adressfråntillverkaren:MM 18 / DCC 03
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning(ABV),toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Röksatskanmonterasiefterhand-ävenföranalogdrift.
• Körriktningsberoendefrontbelysning.
• Olikainställbarafunktioner.
• SpelmodusLokförare
Ytterligare information om spelmodus återfinns i bruksan-
visningarna (bifogas).
• Vidanalogkörningärendaströk-,kör-ochljusväxlings-
funktionerna åtkomliga.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokolleninordnasifallandeordningsomföljer:
 Prioritet1:mfx
 Prioritet2:DCC
 Prioritet3:MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Användst.ex.mfx&MM,såkommerdekodernattanvända
mfx-digital-protokollet.Enstakaprotokollkanavaktiveras
med hjälp av CV 50.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analogdriftmåsteanlutningsskenanvaraavstörd.Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingarellerhögluftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• InbyggdaLED(lysdioder)motsvararlaser-klass1enligt
Ennorm 60825-1.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

17
Kopplingsbara funktioner
6021 MS I 2 MS II CS I CS II/III
Ljud:Vattenpåfyllning F16
Ljud:Påfyllningavkol F17
Ljud:Påfyllningavsand F18
Ljud:Koppelljud F19
Kopplingsbara funktioner
6021 MS I 2 MS II CS I CS II/III
Frontstrålkastare F0
Röksats 1F1 7
Trakljud4F2 3
Ljud:Lokvisslalångt F3 4
ABV, från F4 2
Ljud:Bromsgnissel,från F5 8
Ljud:Luftpump F6 1
Ljud:Rangervissla F7 5
Ljud:Ångasläppsut F8 6
Ljud:Kolskyfas F9
Ljud:Rosterskakning F10
Ljud:Vattenpump F11
Ljud:Injektor F12
Ljud:Sandning F13
Ljud:Rälsskarvar F14
Ljud:Bromsgnissel,från3F15
1Ingår inte i leveransen
2Siffran motsvarar körkontrollens knappnummer.
3endast för “simulatormiljö“, flyttas ej (mappas ej)
4med slumpmässiga ljudinslag

18
Funktioner
• Registreringafdriftsarten:automatisk.
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:WÜRTT C 2028
• Adresseabfabrik:MM 18 / DCC 03
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse(ABV),maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Røggeneratorkaneftermonteres–ogsåtilanalogdrift.
• Køreretningsafhængigfrontbelysning.
• Diversestyrbarefunktioner.
• Operationsmoduslokomotivfører
Yderligere bemærkninger om operationsmodus findes i
den supplerende vejledning (vedlagt).
• Vedanalogdriftstårkunrøg-,køre-oglysskiftfunktioner
til rådighed.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokolleninordnasifallandeordningsomföljer:
 Prioritet1:mfx
 Prioritet2:DCC
 Prioritet3:MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Användst.ex.mfx&MM,såkommerdekodernattanvända
mfx-digital-protokollet.Enkelteprotokollerkandeaktiveres
via parameter CV 50.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(Märklin
AC, Märklin Delta, Märklin Digital, DCC eller Märklin
Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Deindbyggedelysdiodersvarertillaserklasse1ihenhold
til normen EN 60825-1.
Vigtige bemærkninger
•
Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives videre
til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html

19
Styrbare funktioner
6021 MS I 2 MS II CS I CS II/III
Lyd:Påfyldvand F16
Lyd:Fyldekulpå F17
Lyd:Fyldesandpå F18
Lyd:Koblingslyd F19
1Medleveres ikke
2 Talleteroverensstemmendemedenhedenstastenummer.
3kun til „World of Operation“, må ikke forskydes (må ikke
mappes)
4med tilfældige lyde
Styrbare funktioner
6021 MS I 2 MS II CS I CS II/III
Frontsignal F0
Røggenerator 1F1 7
Driftslyd 4F2 3
Lyd:Lokomotivøjtelangt F3 4
ABV, fra F4 2
Lyd:Pibendebremserfra F5 8
Lyd:Luftpumpe F6 1
Lyd:Rangerøjt F7 5
Lyd:Dampudledning F8 6
Lyd:Skovlingafkul F9
Lyd:Vipperist F10
Lyd:Vandpumpe F11
Lyd:Injektor F12
Lyd:Sanding F13
Lyd:Skinnestød F14
Lyd:Pibendebremserfra3F15

20
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)
CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse•Address•Adresse•Adres•
Código•Indrizzo•Adress•Adresse 01 01 - (80)* 255
Anfahrverzögerung•Accelerationdelay•Temporisationaccélération•
Optrekvertraging•Regulaciónarranque•Ritardodiavviamento•
Igångsättningsreglering•Kørselsforsinkelse 03 01 - (63)* 255
Bremsverzögerung•Brakingdelay•Temporisationdefreinage•Afremvertraging•
Frenadolento•Ritardodifrenatura•Bromsfördröjning•Bremseforsinkelse 04 01 - (63)* 255
Höchstgeschwindigkeit•Maximumspeed•Vitessemaximale•
Maximumsneilheid•Velocidadmáxima•Velocitàmassima•
Toppfart•Maksimalhastighed 05 01 - (63)* 255
RückstellenaufSerienwerte•Resettoseriesvalue•
Remettreauxvaleursdesérie•Terugzettennaarserie-instellingen•
Restablecerlosvaloresdeserie•Ripristinaresuivaloridiserie•
Återställatillstandardvärden•Tibagestiltilserieværdien
08 08
AlternativeProtokolle•AlternativeProtocols•Autresprotocoles•
Alternatieveprotocollen•Protocolosalternativos•Protocollialternativi•
Alternativaprotokoll•Alternativeprotokoller 50 0 - 15
Lautstärke•Volume•Volumehaut-parleur•Volume•
Volumendelsonido•Intensitàdelsuono•Ljudstyrka•Lydstyrke 63 01 - (63)* 255
* () Control Unit 6021/Mobile Station 60651/60652
