marklin 37002 User manual

Modell der Diesellokomotive BR 211
37002

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Wartung und Instandhaltung 23
Ersatzteile 26
Table of Contents: Page
Information about the prototype 4
Safety Warnings 8
Important Notes 8
Function 8
Controllable Functions 9
Parameter / Register 22
Service and maintenance 23
Spare Parts 26
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonction 10
Fonctions commutables 11
Paramètre / Registre 22
Entretien et maintien 23
Pièces de rechange 26
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Werking 12
Schakelbare functies 13
Parameter / Register 22
Onderhoud en handhaving 23
Onderdelen 26

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Función 14
Funciones posibles 15
Parámetro / Registro 22
El mantenimiento 23
Recambios 26
Indice del contenuto: Page
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzionamento 16
Funzioni commutabili 17
Parametro / Registro 22
Manutenzione ed assistere 23
Pezzi di ricambio 26
Innehållsförteckning: Sida
Säkerhetsanvisningar 18
Viktig information 18
Funktion 18
Kopplingsbara funktioner 19
Parameter / Register 22
Underhåll och reparation 23
Reservdelar 26
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktion 20
Styrbare funktioner 21
Parameter / Register 22
Service og reparation 23
Reservedele 26

4
Informationen zum Vorbild
Im Jahre 1958 begann die Deutsche Bundesbahn (DB) mit
der Indienststellung von dieselhydraulischen Mehrzwecklo-
komotiven der Baureihe V 100. Sie hat eine Leistung von
1 100 PS. Ab 1962 wurde eine verstärkte Ausführung mit
1 350 PS ausgeliefert. Die Lokomotiven sind 12,3 m lang
und haben eine Höchstgeschwindigkeit von 100 km/h. Die
erste Bauserie V 100.10 (364 Lokomotiven) wird seit 1968 als
Baureihe 211 geführt, die zweite Serie V 100.20 (371 Lokomo-
tiven) als Baureihe 212. Zehn weitere Lokomotiven erhielten
bei der DB eine Ausrüstung für Steilstreckeneinsatz; sie
werden als BR 213 bezeichnet.
Mit der zunehmenden Elektrifizierung und dem Einsatz von
Triebwagen auf Nebenstrecken hat die DB eine Reihe der
Lokomotiven verkauft. Sie laufen heute u. a. in Österreich,
Frankreich, Italien und der Schweiz.
Einige Modelle stehen weiterhin für Spezialaufgaben zur
Verfügung. Hierzu gehören z. B. diverse Rettungszüge.
Durch den hohen Sicherheitsstandard der Deutschen Bahn
sind diese Züge in der Praxis jedoch überwiegend nur bei
Übungen im Einsatz.
Information about the Prototype
In 1958 the German Federal Railroad (DB) began using the
diesel-hydraulic, multi-purpose locomotive class V 100. It
has an output of 1 100 PS. A more powerful version with
an output of 1 350 PS was delivered beginning in 1962. The
locomotives are 12.3 meters (approx. 40 ft.) long and have
a maximum speed of 100 km/h (approx. 62 m.p.h.). The first
series class V 100.10 (364 locomotives) has been designated
as the class 211 since 1968, the second series class V 100.20
(371 locomotives) as class 212. The DB equipped an additi-
onal 10 locomotives for operation on steep grades; they are
designated the class 213.
With increasing electrification and the use of railcars on
branch lines, the DB sold a number of these locomotives.
They are presently in service in Austria, France, Italy and
Switzerland among other countries.
Several models continue to be available for special jobs.
Among these are different rescue trains. Due to the German
Railroad’s high safety standards, in practice these trains are
however used mostly just for exercises.

5
Informations concernant la locomotive réelle
C’est en 1958 que les premières locos diesel-hydrauliques du
type V 100 ont été livrées à la Deutsche Bundesbahn (DB). Cette
loco développe une puissance de 1 100 CV. A partir de 1962, une
variante plus puissante a été mise au point. Elle développe une
puissance de 1 350 cv. Ces locos ont une longueur de 12,3 m
et peuvent circuler à 100 km/h. La première série V 100.10 (364
locomotives) est gérée depuis 1968 sous l’appellation de série
211, tandis que la deuxième série V 100.20 (371 locomotives) est
connue sous le nom de série 212. Dix locomotives de ce type
ont en outre reçu un équipement spécial pour le service sur les
lignes à très fortes rampes; elles ont été immatriculèes série 213.
Avec l’électrification croissante et l’utilisation de rames
automotrices sur des lignes secondaires, les Chemins de fer de
la Deutsche Bundesbahn ont vendu une partie des locomotives.
Elles circulent aujourd’hui notamment en Autriche, en France,
en Italie et en Suisse.
Quelques modèles sont disponibles pour des tâches spéciales.
Parmi celles-ci, citons entre autres divers trains de sauvetage.
Du fait du haut niveau de sécurité en vigueur à la Deutsche
Bahn, ces trains sont en pratique principalement mis en service
à titre d’exercices.
Informatie van het voorbeeld
In het jaar 1958 begon de Deutsche Bundesbahn (DB) met
de indienststelling van dieselhydraulische locomotieven
voor gemengde dienst van de bouwserie V 100. Hij heeft een
vermogen van 1100 pk. Vanaf 1962 werd een krachtigere
versie met 1350 pk afgeleverd. De locomotieven hebben een
lengte van 12,3 m en een maximumsnelheid van 100 km/u.
De eerste serie V 100.10 (364 lokomotieven) heet sinds 1968
serie 211, de tweede serie V 100.20 (371 lokomotieven) serie
212. Nog eens tien locomotieven werden door de DB om-
gebouwd voor het berijden van steile hellingen; ze worden
aangeduid als BR 213.
Met de voortschrijdende elektrificatie en de inzet van trein-
stellen op de zijlijnen heeft de DB een serie lokomotieven
verkocht. Die rijden heden ten dage in Oostenrijk, Frankrijk,
Italie en Zwitserland.
Daarnaast zijn er een aantal modellen beschikbaar die be-
doelt zijn voor speciale doeleinden. Hieronder behoren bijv.
de verschillende ongevalstreinen. Door de hoge veiligheids-
standaard van de Deutschen Bahn zijn deze treinen in de
praktijk veelal alleen in gebruik voor oefeningen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• http://www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:20
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:BR 211 293-6 DB
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• DiverseschaltbareFunktionen.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
• Spielewelt-Modus
Weiterführende Erläuterungen zum Spielewelt-Modus
finden Sie in der ergänzenden Anleitung (beiliegend).

7

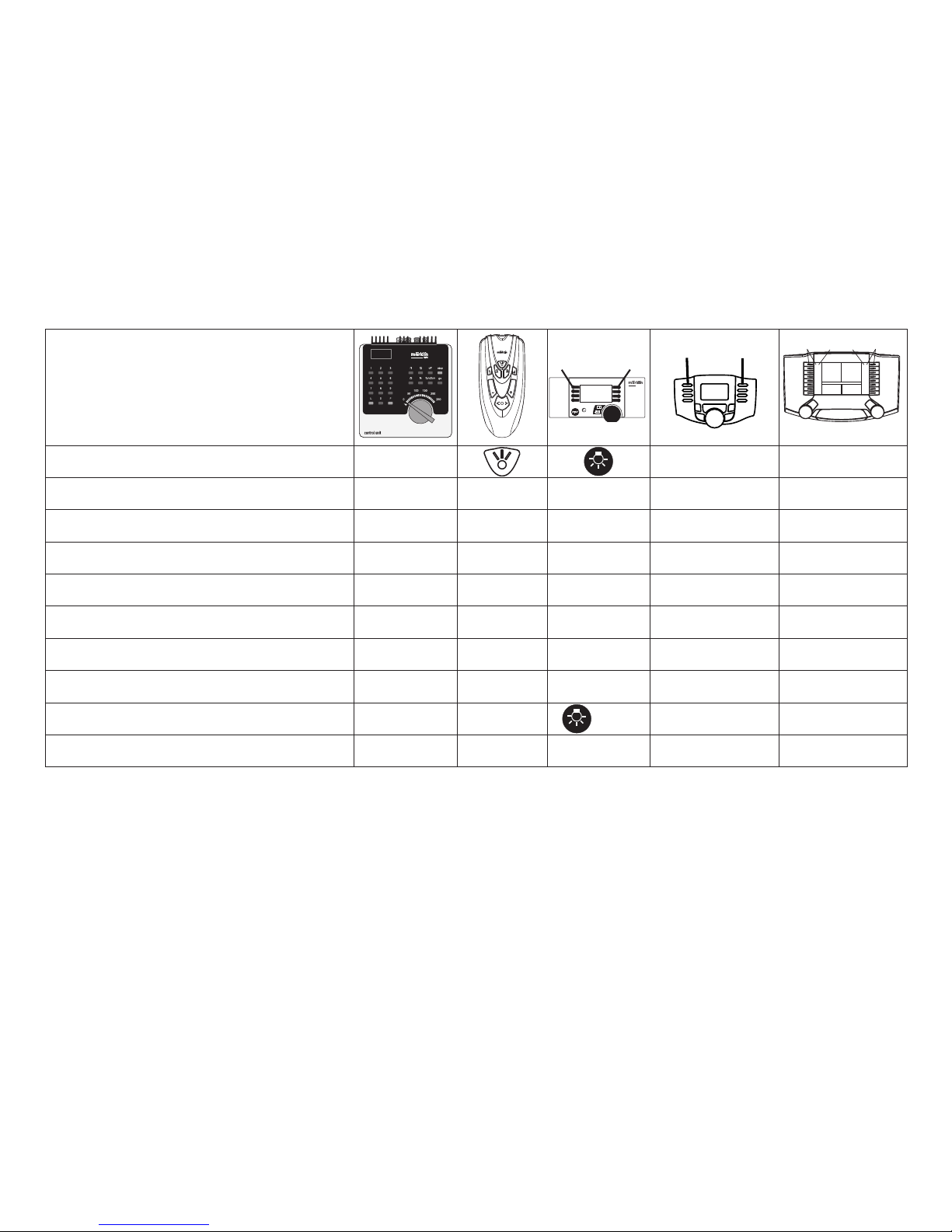

Schaltbare Funktionen
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Geräusch:Betriebsgeräusch f2 f2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Horn1 f3 f3 Funktion 6 Funktion f3 Funktion f3
ABV, aus — — Funktion 4 Funktion f5 Funktion f5
Stirnbeleuchtung Führerstand 2 aus* — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Horn2 — — Funktion 5 Funktion f7 Funktion f7
Stirnbeleuchtung Führerstand 1 aus* — — Funktion 8 Funktion f8 Funktion f8
Geräusch:Bremsenquietschenaus — — Funktion 3 Funktion f9 Funktion f9
Rangierlicht doppel A — — + 1 + 8 F0 + F6 + F8 F0 + F6 + F8
Geräusch:Bremsenquietschenaus** — — — Funktion f14 Funktion f14
* nur in Verbindung mit Spitzensignal
** nur für „Spielewelt“

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:20
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:BR 211 293-6 DB
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Variouscontrollablefunctions.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
• WorldofOperationMode
Additional explanations about the World of Operation mode
can be found in the supplemental instructions (included).
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• http://www.maerklin.com/en/imprint.html

9
Controllable Functions
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Headlights function/off Function f0 Function f0
Soundeffect:Operatingsounds f2 f2 Function 2 Function f2 Function f2
Soundeffect:Horn1 f3 f3 Function 6 Function f3 Function f3
ABV, off — — Function 4 Function f5 Function f5
Headlights at engineer´s cab 2 off* — — Function 1 Function f6 Function f6
Soundeffect:Horn2 — — Function 5 Function f7 Function f7
Headlights at engineer´s cab 1 off — — Function 8 Function f8 Function f8
Soundeffect:Squealingbrakesoff* — — Function 3 Function f9 Function f9
Double A switching light — — + 1 + 8 F0 + F6 + F8 F0 + F6 + F8
Soundeffect:Squealingbrakesoff** — — — Function f14 Function f14
* Only in conjunction with Headlights/marker lights
** Only for “World of Operation“

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel,lavoiederaccordementdoitêtredéparasitée.A
cet effet, utiliser le set de déparasitage réf. 74046. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:20
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:BR 211 293-6 DB
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Diversesfonctionscommutables.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• ModeUniversludique
Vous trouverez d’autres explications relatives au mode
«Univers ludique» dans la notice complémentaire (jointe).

11
Fonctions commutables
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Fanal éclairage function/off Fonction f0 Fonction f0
Bruitage:Bruitd’exploitation f2 f2 Fonction 2 Fonction f2 Fonction f2
Bruitage:Trompe1 f3 f3 Fonction 6 Fonction f3 Fonction f3
ABV, désactivé — — Fonction 4 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint* — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Trompe2 — — Fonction 5 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint* — — Fonction 8 Fonction f8 Fonction f8
Bruitage:Grincementdefreinsdésactivé — — Fonction 3 Fonction f9 Fonction f9
Feu de manœuvre double A — — + 1 + 8 F0 + F6 + F8 F0 + F6 + F8
Bruitage:Grincementdefreinsdésactivé** — — — Fonction f14 Fonction f14
* Uniquement en combinaison avec Fanal éclairage
** Valable uniquement pour «univers ludique», ne pas déplacer (pas de mapping)

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:20
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:BR 211 293-6 DB
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Diverseschakelbarefuncties.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
• Speelwereld-modus
Nadere toelichting voor de speelwereld-modus vindt u in de
bijgevoegde uitgebreide gebruiksaanwijzing.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• http://www.maerklin.com/en/imprint.html

13
Schakelbare functies
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Frontsein function/off Functie f0 Functie f0
Geluid:bedrijfsgeluiden f2 f2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoorn1 f3 f3 Functie 6 Functie f3 Functie f3
ABV, uit — — Functie 4 Functie f5 Functie f5
Frontsein cabine 2 uit* — — Functie 1 Functie f6 Functie f6
Geluid:signaalhoorn2 — — Functie 5 Functie f7 Functie f7
Frontsein cabine 1 uit* — — Functie 8 Functie f8 Functie f8
Geluid:piependeremmenuit — — Functie 3 Functie f9 Functie f9
Rangeerlicht dubbel A — — + 1 + 8 F0 + F6 + F8 F0 + F6 + F8
Geluid:piependeremmenuit** — — — Functie f14 Functie f14
* alleen in combinatie met Frontsein
** alleen voor “Speelwereld”, niet verschuiven (niet mappen)

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
y transformadores que sean de la tensión de red local.
• Laalimentacióndelalocomotoradeberárealizarse
descle una sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:20
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:BR 211 293-6 DB
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,
arranqueyfrenado,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Diversasfuncionesgobernables.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
• ModoMundodeJuegos
Encontrará explicaciones sobre el modo Mundo de Juegos
en las instrucciones complementarias (adjuntas).

15
Funciones posibles
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Señal de cabeza function/off Función f0 Función f0
Ruido:ruidodeexplotación f2 f2 Función 2 Función f2 Función f2
Ruido:Bocina1 f3 f3 Función 6 Función f3 Función f3
ABV, apagado — — Función 4 Función f5 Función f5
Señal de cabeza cabina de conducción 2 apagada* — — Función 1 Función f6 Función f6
Ruido:Bocina2 — — Función 5 Función f7 Función f7
Señal de cabeza cabina de conducción 1 apagada* — — Función 8 Función f8 Función f8
Ruido:Desconectarchirridodelosfrenos — — Función 3 Función f9 Función f9
Luces de maniobra doble A — — + 1 + 8 F0 + F6 + F8 F0 + F6 + F8
Ruido:Desconectarchirridodelosfrenos** — — — Función f14 Función f14
* Sólo junto con Señal de cabeza
** Sólo para el „Mundo de Juegos“, no deslizar (no mapear)

16
• http://www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:20
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:BR 211 293-6 DB
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Svariatefunzionalitàcommutabili.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
• ModalitàMondodelGioco
Ulteriori spiegazioni sulla modalità Mondo del Gioco potete
trovarle nelle istruzioni supplementari (accluse).
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconunsi-
stema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformità
all’accluso certificato di garanzia.

17
Funzioni commutabili
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Segnale di testa function/off Funzione f0 Funzione f0
Rumore:rumoridiesercizio f2 f2 Funzione 2 Funzione f2 Funzione f2
Rumore:tromba1 f3 f3 Funzione 6 Funzione f3 Funzione f3
ABV, spento — — Funzione 4 Funzione f5 Funzione f5
Segnale di testa cabina di guida 2 spento* — — Funzione 1 Funzione f6 Funzione f6
Rumore:tromba2 — — Funzione 5 Funzione f7 Funzione f7
Segnale di testa cabina di guida 1 spento* — — Funzione 8 Funzione f8 Funzione f8
Rumore:stridoredeifreniescluso — — Funzione 3 Funzione f9 Funzione f9
Fanale di manovra a doppia A — — + 1 + 8 F0 + F6 + F8 F0 + F6 + F8
Rumore:stridoredeifreniescluso** — — — Funzione f14 Funzione f14
* soltanto in abbinamento con Segnale di testa
** solo per „Mondo del Gioco“, non spostare (non mappare)

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:20
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:BR 211 293-6 DB
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Olikainställbarafunktioner.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
• Simulatormiljö-modus
Ytterligare information om Simulatormiljön återfinns i
tillhörande bruksanvisning (bifogas).
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• http://www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Ljud:Trakljud f2 f2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn1 f3 f3 Funktion 6 Funktion f3 Funktion f3
ABV, från — — Funktion 4 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från* — — Funktion 1 Funktion f6 Funktion f6
Ljud:Signalhorn2 — — Funktion 5 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från* — — Funktion 8 Funktion f8 Funktion f8
Ljud:Bromsgnissel,från — — Funktion 3 Funktion f9 Funktion f9
Rangerljus dubbel A — — + 1 + 8 F0 + F6 + F8 F0 + F6 + F8
Ljud:Bromsgnissel,från** — — — Funktion f14 Funktion f14
* endast tillsammans med Frontstrålkastare
** endast för “simulatormiljö“, flyttas ej (mappas ej)

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:20
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:BR 211 293-6 DB
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Diversestyrbarefunktioner.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
• WorldofOperation-modus
Yderligere bemærkninger om World of Operation-modus
findes i den supplerende vejledning (vedlagt).
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• http://www.maerklin.com/en/imprint.html
