marklin BR 05 User manual

Modell der Stromlinien-Dampflok BR 05
39058

2
Inhaltsverzeichnis Seite
Allgemeine Hinweise 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 24
Ergänzendes Zubehör 25
Wartung und Instandhaltung 28
Ersatzteile 35
Table of Contents Page
General Notes 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 24
Complementary accessories 25
Service and maintenance 28
Spare Parts 35
Sommaire Page
Informations générales 4
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 24
Accessoires complémentaires 25
Entretien et maintien 28
Pièces de rechange 35
Inhoudsopgave Pagina
Algemene informatie 4
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 24
Aanvullende toebehoren 25
Onderhoud en handhaving 28
Onderdelen 35

3
Indice de contenido Página
Informaciones generales 4
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 24
Accesorios complementarios 25
El mantenimiento 28
Recambios 35
Indice del contenuto Pagina
Avvertenze generali 4
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 24
Accessori complementari 25
Manutenzione ed assistere 28
Pezzi di ricambio 35
Innehållsförteckning Sidan
Allmänna informationer 4
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 24
Ytterligare tillbehör 25
Underhåll och reparation 28
Reservdelar 35
Indholdsfortegnelse Side
Generelle oplysninger 4
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 24
Ekstra tilbehør 25
Service og reparation 28
Reservedele 35

4

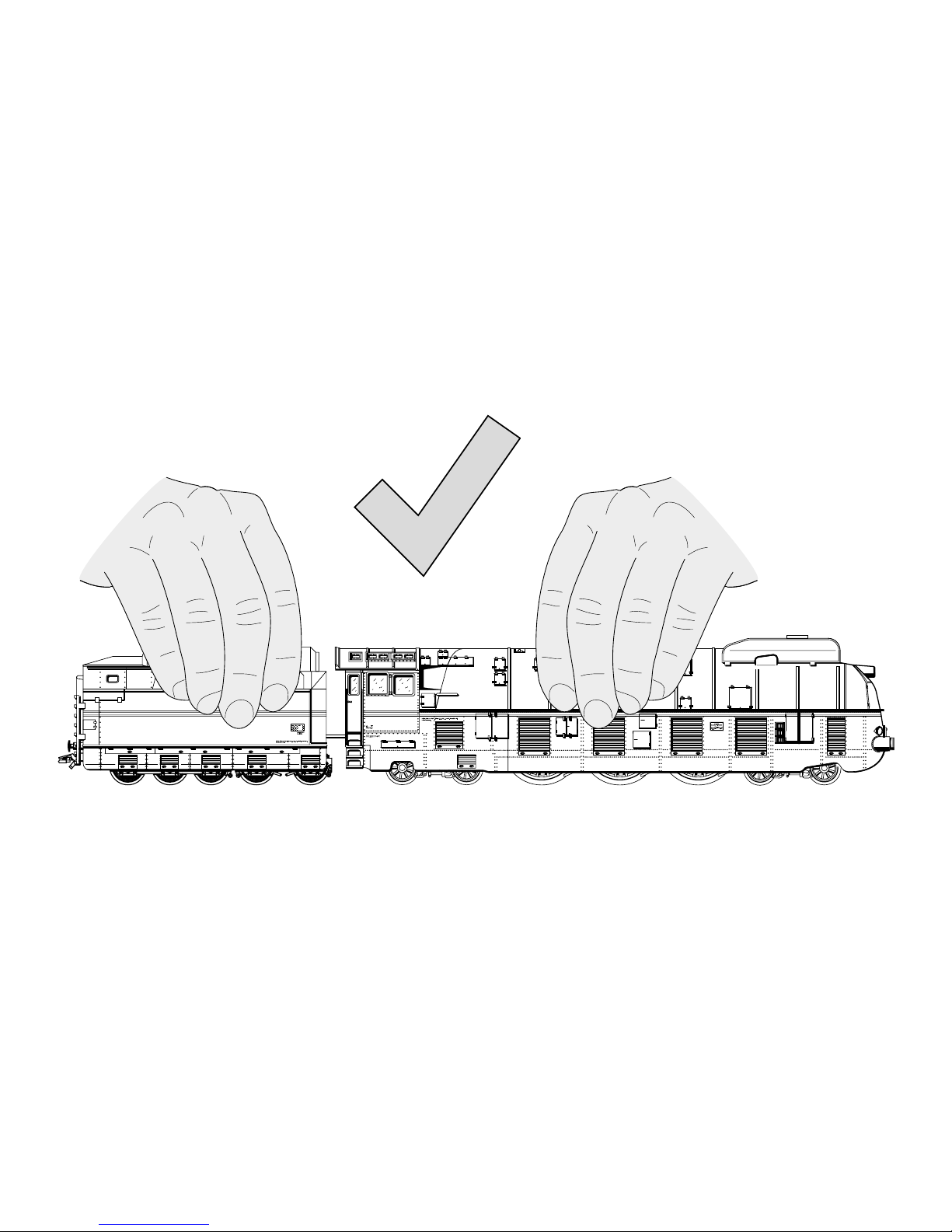

5

6
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssy-
stem
(Märklin AC, Märklin Delta, Märklin Digital, DCC oder
Märklin Systems)
eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die
Ihrer örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt
werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Verbaute LED`s entsprechen der Laserklasse 1 nach Norm
EN 60825-1.
Wichtige Hinweise
• Die Bedienungsanleitung und die Verpackung sind Be-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
Funktionen
• Erkennung der Betriebsart: automatisch.
• Mfx-Technologie für Mobile Station / Central Station
Name ab Werk: 05 001 DR blau
• Adresse ab Werk: MM 05 / DCC 03
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver-
zögerung (ABV), Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Diverse schaltbare Funktionen.
• Spielmodus Lokführer
• Weiterführende Erläuterungen zum Spielmodus finden
Sie in der ergänzenden Anleitung (beiliegend).
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-
funktionen zur Verfügung.
• Rauchsatz nachrüstbar - auch für den Analogbetrieb.
Hinweis:
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
Protokolle ist in der Wertung fallend:
Priorität 1: mfx
Priorität 2: DCC
Priorität 3: MM
Wenn zwei oder mehr digital-Protokolle am Gleis erkannt
werden, wählt der Decoder automatisch das höchstwertige
Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder
mfx. Einzelne Protokolle können über den Parameter CV 50
deaktiviert werden.

7
Schaltbare Funktionen
6021 MS I 1 MS II CS I CS II/III
Spitzensignal F0
Rauchgenerator 2F1 7
Betriebsgeräusch 3F2 3
Geräusch: Lokpfeife lang F3 4
ABV, aus F4 2
Geräusch: Bremsenquietschen aus F5 8
Zugbegegnungslicht F6 1
Geräusch: Rangierpfiff F7 5
Geräusch: Schaffnerpfiff F8 6
Geräusch: Dampf ablassen F9
Geräusch: Kohle schaufeln F10
Geräusch: Kipprost F11
Geräusch: Wasserpumpe F12
Geräusch: Injektor F13
Geräusch: Luftpumpe F14
Geräusch: Bremsenquietschen an 4F15 1Die Zahl entspricht der Tastennummer auf dem Gerät.
2Gehört nicht zum Lieferumfang
3mit Zufallsgeräuschen
4Nur für „Spielewelt“; nicht verschieben (nicht mappen).
Schaltbare Funktionen
6021 MS I 1 MS II CS I CS II/III
Geräusch: Kohle fassen F16
Geräusch: Wasser nachfüllen F17
Geräusch: Sand nachfüllen F18
Geräusch: Sanden F19
Geräusch: Schienenstöße F20
Geräusch: Sicherheitsventil F21
Geräusch: Generator F22
Geräusch: Generator + Spitzensignal F23

8
Functions
• Recognition of the mode of operation: automatic.
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: 05 001 DR blau
• Address set at the factory: MM 05 / DCC 03
• Setting the locomotive parameters (address, accelerati-
on/braking delay (ABV), maximum speed):
with the Control Unit, Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
• Various controllable functions.
• Mode of Operation: Locomotive Engineer
• Additional explanations about the mode of operation can
be found in the supplemental instructions (included).
• Only the train control functions and headlight changeover
feature are available in analog operation.
• A smoke generator can be retrofitted to the locomotive -
also for analog operation.
Note:
The digital protocol with the most possibilities is the highest
order digital protocol. The sequence of digital protocols in
descending order is:
Priority 1: mfx
Priority 2: DCC
Priority 3: MM
If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.For example, if mfx & MM are recognized, the mfx
digital protocol is taken on by the decoder. Individual proto-
cols can be deactivated with Parameter CV 50.
Safety Notes
• This locomotive is to be used only with an operating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital, DCC or Märklin Systems).
• Use only switched mode power supply units and transfor-
mers that are designed for your local power system.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety notes in the instructions
for your operating system.
• The feeder track must be equipped to prevent inter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
• The LEDs in this item correspond to Laser Class 1 accor-
ding to Standard EN 60825-1.
Important Notes
• The operating instructions and the packaging are a com-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• The warranty card included with this product specifies
the warranty conditions.
• Disposing: www.maerklin.com/en/imprint.html

9
Controllable Functions
6021 MS I 1 MS II CS I CS II/III
Headlights F0
Smoke generator 2F1 7
Operating sounds 3F2 3
Sound effect: Long locomotive whistle F3 4
ABV, off F4 2
Sound effect: Squealing brakes off F5 8
Light(s) for oncoming train F6 1
Sound effect: Switching whistle F7 5
Sound effect: Conductor whistle F8 6
Sound effect: Blowing off steam F9
Sound effect: Coal being shoveled F10
Sound effect: Ash grate F11
Sound effect: Water pump F12
Sound effect: Injector F13
Sound effect: Air pump F14
Sound effect: Squealing brakes on 4F15 1The number corresponds to the button number on the device.
2Not included in delivery scope
3with random sounds
4Only for „World of Operation“, do not move (do not map).
Controllable Functions
6021 MS I 1 MS II CS I CS II/III
Sound effect: Filling coal F16
Sound effect: Replenish Water F17
Sound effect: Filling sand F18
Sound effect: Sanding F19
Sound effect: Rail joints F20
Sound effect: Safety valve F21
Sound effect: Generator F22
Sound effect: Generator + Headlights F23

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital, DCC ou Märklin Systems)
.
• Utiliser uniquement des convertisseurs et transforma-
teurs correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par
une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode convention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
• Ne pas exposer le modèle à un ensoleillement direct, à de
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• Les DEL installées correspondent à la classe laser 1
selon la norme EN 60825-1.
Information importante
• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pour toute réparation ou remplacement de pièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantie légale et garantie contractuelle conformément
au certificat de garantie ci-joint.
• Elimination : www.maerklin.com/en/imprint.html
Fonctionnement
• Détection du mode d’exploitation : automatique.
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : 05 001 DR blau
• Adresse encodée en usine : MM 05 / DCC 03
• Réglage des paramètres de la loco (adresse, temporisati-
on accélér.-freinage (ABV), vitesse maximale) :
via Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de
marche.
• Diverses fonctions commutables.
• Mode de jeu «Conducteur de train»
• Vous trouverez de plus amples informations concernant
le mode de jeu dans la notice complémentaire (ci-jointe).
• En mode d’exploitation analogique, seules les fonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• Installation ultérieure d’un générateur de fumée
possible - également pour exploitation analogique.
Indication:
Le protocole numérique offrant les possibilités les plus
nombreuses est le protocole numérique à bit de poids
fort. La hiérarchisation des protocoles numériques est
descendante :
Priorité 1 : mfx
Priorité 2 : DCC
Priorité 3 : MM
Si deux ou plus de deux protocoles numériques sont re-
connus sur la voie, le décodeur choisit automatiquement le
protocole numérique le plus significatif. Entre les protocoles
mfx & DCC par exemple, le décodeur choisira le protocole
numérique mfx. Vous pouvez désactiver les différents proto-
coles via le paramètre CV 50.

11
Fonctions commutables
6021 MS I 1 MS II CS I CS II/III
Fanal F0
Générateur de fumée 2F1 7
Bruit d’exploitation 3F2 3
Bruitage : Sifflet locomotive long F3 4
ABV, désactivé F4 2
Bruitage : Grincement de freins
désactivé F5 8
Feux de croisement F6 1
Bruitage : Sifflet pour manœuvre F7 5
Bruitage : Sifflet Contrôleur F8 6
Bruitage : Échappement de la vapeur F9
Bruitage : Pelletage du charbon F10
Bruitage : Grille basculante F11
Bruitage : Pompe à eau F12
Bruitage : Injecteur F13
Bruitage : Compresseur F14
Bruitage : Grincement de freins activé 4F15
1Le chiffre correspond au numéro de la touche sur l’appareil.
2Ne fait pas partie de la fourniture
3avec bruits aléatoires
4Valable uniquement pour «univers ludique», ne pas déplacer
(pas de mapping).
Fonctions commutables
6021 MS I 1 MS II CS I CS II/III
Bruitage : Approvisionnement en
charbon F16
Bruitage : Eau, remise à niveau F17
Bruitage : Approvisionnement en sable F18
Bruitage : Sablage F19
Bruitage : Joints de rail F20
Bruitage : Soupape de sûreté F21
Bruitage : Générateur F22
Bruitage : Générateur + Fanal F23

12
Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: 05 001 DR blau
• Vanaf de fabriek ingesteld: MM 05 / DCC 03
• Instellen van de locomotiefparameters (adres, optrek-/
afremvertraging (ABV), maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
• Diverse schakelbare functies.
• Speelmodus machinist
• Verdere aanwijzingen voor deze speelmodus vindt u in de
bijgevoegde uitgebreide gebruiksaanwijzing.
• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies
beschikbaar.
• Rookgenerator nadien in te bouwen - ook voor analoog
bedrijf.
Opmerking:
Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalproto-
collen is afnemend in mogelijkheden:
Prioriteit 1: mfx
Prioriteit 2: DCC
Prioriteit 3: MM
Als er twee of meer digitale protocollen op de rails worden
herkend, dan neemt de decoder automatisch het hoogwaar-
digste protocol over; bijv. word mfx & MM herkend, dan
wordt het mfx signaal door de decoder overgenomen. De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.
Veiligheidsvoorschriften
•
De loc mag alleen met een daarvoor bestemd bedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of
Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• De loc mag niet vanuit meer dan een stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
• Ingebouwde LED’s komen overeen met de laserklasse 1
volgens de norm EN 60825-1.
Belangrijke aanwijzing
• De gebruiksaanwijzing en de verpakking zijn een bestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.
• Afdanken: www.maerklin.com/en/imprint.html

13
Schakelbare functies
6021 MS I 1 MS II CS I CS II/III
Frontsein F0
Rookgenerator 2F1 7
Bedrijfsgeluiden 3F2 3
Geluid: locfluit lang F3 4
ABV, uit F4 2
Geluid: piepende remmen uit F5 8
Tegentreinverlichting F6 1
Geluid: rangeerfluit F7 5
Geluid: conducteurfluit F8 6
Geluid: stoom afblazen F9
Geluid: kolenscheppen F10
Geluid: kiprooster F11
Geluid: waterpomp F12
Geluid: injector F13
Geluid: luchtpomp F14
Geluid: piepende remmen aan 4F15 1Het getal komt overeen met het toetsnummer op het ap-
paraat.
2Maakt geen deel uit van het leveringspakket
3met toevalsgeluiden
4Alleen voor “Speelwereld”, niet verschuiven (niet mappen).
Schakelbare functies
6021 MS I 1 MS II CS I CS II/III
Geluid: kolen laden F16
Geluid: water bijvullen F17
Geluid: zand bijvullen F18
Geluid: zandstrooier F19
Geluid: raillassen F20
Geluid: veiligheidsventiel F21
Geluid: Generator F22
Geluid: Generator + Frontsein F23

14
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin AC, Märklin Delta, Märklin
Digital, DCC o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.
• La alimentación de la locomotora deberá realizarse
desde una sola fuente de suminitro.
•
Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Para el funcionamiento convencional de la locomotora de-
ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
• Los LEDs incorporados corresponden a la clase de láser
1 según la norma europea EN 60825-1.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Para reparaciones o recambios contacte con su provee-
dor Märklin especializado.
• Responsabilidad y garantía conforme al documento de
garantía que se adjunta.
• Eliminación: www.maerklin.com/en/imprint.html
Funciones
• Riconoscimento del tipo di funzionamento: automatico.
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: 05 001 DR blau
• Indirizzo di fabbrica: MM 05 / DCC 03
• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura (ABV), velocità massima):
tramite Control Unit, Mobile Station oppure Central
Station.
• Illuminazione di testa dipendente dalla direzione di marcia.
• Svariate funzionalità commutabili.
• Modo de juego Maquinista
• Encontrará explicaciones adicionales sobre el modo de
juego en las instrucciones complementarias (adjuntas).
• En funcionamiento en modo analógico están disponibles
únicamente las funciones de tracción y de alternancia de
luces.
• Kit de humo equipable posteriormente, incluso para
funcionamiento en modo analógico.
Nota:
El protocolo digital que ofrece el mayor número de posibi-
lidades es el protocolo digital de mayor peso. El orden de
pesos de los protocolos digitales es descendente.:
Prioridad 1: mfx
Prioridad 2: DCC
Prioridad 3: MM
Si se detectan en la vía dos o varios protocolos digitales, el
decoder asume automáticamente el protocolo digital de ma-
yor valor; p. ej., si se detecta mfx y MM, el decoder asume
el protocolo digital mfx. Los distintos protocolos se pueden
desactivar mediante el parámetro CV 50.

15
Funciones posibles
6021 MS I 1 MS II CS I CS II/III
Señal de cabeza F0
Generador de humo 2F1 7
ruido de explotación 3F2 3
Ruido del silbido de la locomotora,
señal larga F3 4
ABV, apagado F4 2
Ruido: Desconectar chirrido de los frenos F5 8
Luz de cruce de trenes F6 1
Ruido: Silbato de maniobras F7 5
Ruido: Silbato de Revisor F8 6
Ruido: Purgar vapor F9
Ruido: Cargar carbón con pala F10
Ruido: Parrilla volquete F11
Ruido: Bomba de agua F12
Ruido: Inyector F13
Ruido: Bomba de aire F14
Ruido: Conectar chirrido de los frenos 4F15 1El número corresponde al número de tecla en el dispositivo.
2No está incluido en el conjunto de piezas suministradas
3con ruidos aleatorios
4Sólo para el „Mundo de Juegos“, no deslizar (no mapear).
Funciones posibles
6021 MS I 1 MS II CS I CS II/III
Ruido: Recoger carbón F16
Ruido: Añadir agua F17
Ruido: Añadir arena F18
Ruido: Arenado F19
Ruido: Juntas de carriles F20
Ruido: Válvula de seguridad F21
Ruido: Generador F22
Ruido: Generador + Señal de cabeza F23

16
Funzioni
• Riconoscimento del tipo di funzionamento: automatico.
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: 05 001 DR blau
• Indirizzo di fabbrica: MM 05 / DCC 03
• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura (ABV), velocità massima):
tramite Control Unit, Mobile Station oppure Central Stati-
on.
• Illuminazione di testa dipendente dalla direzione di marcia.
• Svariate funzionalità commutabili.
• Modalità di Gioco Macchinista
• Ulteriori spiegazioni su tale modalità di gioco potete
trovare nelle istruzioni supplementari (accluse).
• Nel funzionamento analogico si hanno a disposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
• Apparato fumogeno equipaggiabile in seguito - anche per
il funzionamento analogico.
Avvertenza:
Il protocollo Digital con il maggior numero di possibilità è
il protocollo digitale di massimo valore. La sequenza dei
protocolli Digital, con valori decrescenti, è:
Priorità 1: mfx
Priorità 2: DCC
Priorità 3: MM
Qualora sul binario vengano riconosciuti due o più protocolli
digitali, il Decoder assume automaticamente il protocollo di-
gitale con il valore più elevato; ad es. se viene riconosciuto
mfx & MM, viene assunto dal Decoder il protocollo digitale
mfx. I singoli protocolli possono venire disattivati mediante il
parametro CV 50.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin
AC, Märklin Delta, Märklin Digital, DCC oppure Märklin
Systems).
• Impiegare soltanto alimentatori “switching“ e trasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
• I LED incorporati corrispondono alla categoria di laser 1
secondo la Norma EN 60825-1.
Avvertenze importanti
• Le istruzioni di impiego e l‘imballagio costituiscono un com-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Per le riparazioni o le parti di ricambio, contrattare il
rivenditore Märklin.
• Prestazioni di garanzia e garanzia in conformità
all’accluso certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html

17
Funzioni commutabili
6021 MS I 1 MS II CS I CS II/III
Segnale di testa F0
Apparato fumogeno 2F1 7
Rumori di esercizio 3F2 3
Rumore: Fischio da locomotiva lunga F3 4
ABV, spente F4 2
Rumore: stridore dei freni escluso F5 8
Faro per incrocio fra treni F6 1
Rumore: Fischio di manovra F7 5
Rumore: Fischio di capotreno F8 6
Rumore: scarico del vapore F9
Rumore: Spalatura del carbone F10
Rumore: Griglia ribaltabile F11
Rumore: Pompa di alimentazione acqua F12
Rumore: Iniettore F13
Rumore: compressore dell’aria F14
Rumore: stridore dei freni acceso 4F15 1Tale numero corrisponde al numero del tasto sull’apparato.
2Non incl. nella fornitura
3con rumori casuali
4Solo per „Mondo del Gioco“, non spostare (non mappare).
Funzioni commutabili
6021 MS I 1 MS II CS I CS II/III
Rumore: Rifornimento carbone F16
Rumore: Rifornimento acqua F17
Rumore: Riempimento con sabbia F18
Rumore: sabbiatura F19
Rumore: Giunzioni delle rotaie F20
Rumore: Valvola di sicurezza F21
Rumore: Generatore F22
Rumore: Generatore + Segnale di testa F23

18
Funktioner
• Driftsättet igenkänns automatiskt.
• Mfx-teknologi för Mobile Station / Central Station.
Namn från tillverkaren: 05 001 DR blau
• Adress från tillverkaren: MM 05 / DCC 03
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning (ABV), toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoende frontbelysning.
• Olika inställbara funktioner.
• Spelmodus Lokförare
• Ytterligare information om spelmodus återfinns i bruksan-
visningarna (bifogas).
• Vid analog körning är endast den automatiska ljusväx-
lingsfunktionen tillgänglig.
• Röksats kan monteras i efterhand - även för analogdrift.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:
Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enstaka protokoll kan avaktiveras
med hjälp av CV 50.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpas-
sade för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellen får inte utsättas för direkt solljus, häftiga tem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt
Ennorm 60825-1.
Viktig information
• Bruksanvisningen och förpackningen är en del av
produkten och måste därför sparas och alltid medfölja
produkten.
• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.
• Garantivillkor framgår av bifogade garantibevis.
• Hantering som avfall: www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
6021 MS I 1 MS II CS I CS II/III
Frontstrålkastare F0
Röksats 2F1 7
Trafikljud 3F2 3
Ljud: Lokvissla långt F3 4
ABV, från F4 2
Ljud: Bromsgnissel, från F5 8
Fjärrstrålkastare F6 1
Ljud: Rangervissla F7 5
Ljud: Konduktörvissla F8 6
Ljud: Ånga släpps ut F9
Ljud: Kol skyfflas F10
Ljud: Rosterskakning F11
Ljud: Vattenpump F12
Ljud: Injektor F13
Ljud: Luftpump F14
Ljud: Bromsgnissel, på 4F15 1Siffran motsvarar körkontrollens knappnummer.
2Ingår inte i leveransen
3med slumpmässiga ljudinslag
4Endast för “simulatormiljö“, flyttas ej (mappas ej).
Kopplingsbara funktioner
6021 MS I 1 MS II CS I CS II/III
Ljud: Påfyllning av kol F16
Ljud: Vattenpåfyllning F17
Ljud: Påfyllning av sand F18
Ljud: Sandning F19
Ljud: Rälsskarvar F20
Ljud: Säkerhetsventil F21
Ljud: Generator F22
Ljud: Generator + Frontstrålkastare F23

20
Funktioner
• Registrering af driftsarten: automatisk.
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: 05 001 DR blau
• Adresse ab fabrik: MM 05 / DCC 03
• Indstilling af lokomotivparametrene (adresse, kørsels-/
bremseforsinkelse (ABV), maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
• Diverse styrbare funktioner.
• Operationsmodus lokomotivfører
• Yderligere bemærkninger om operationsmodus findes i
den supplerende vejledning (vedlagt).
• I analogdrift er det kun køre- og lysskiftefunktionerne, der
er tilgængelige.
• Røggenerator kan eftermonteres – også til analogdrift.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:
Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enkelte protokoller kan deaktiveres
via parameter CV 50.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin
AC, Märklin Delta, Märklin Digital, DCC eller Märklin
Systems), der er beregnet dertil.
• Anvend kun DC-DC-omformere og transformatorer, der
passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellen må ikke udsættes for direkte sollys, store tempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• De indbyggede lysdioder svarer til laserklasse 1 i henhold
til normen EN 60825-1.
Vigtige bemærkninger
•
Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives videre
til andre.
• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
