marklin 37127 User manual

Modell der Serie 1200 NS
37127

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents:
Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 24
Spare Parts 30
Sommaire :
Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave:
Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijizing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido:
Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 30
Indice del contenuto:
Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning:
Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse:
Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild:
Ab 1951 wurde die von der amerikanischen Firma
Baldwin / Westinghouse entwickelte Elektro-Lokomotive
der Serie 1200 von Werkspoor in Amsterdam für die nieder-
ländischen Eisenbahnen (NS) hergestellt. Mit einer Leistung
von 2.200 kW (3.000 PS) und einer Höchstgeschwindigkeit
von 135 km/h war diese Lok sowohl vor Personen- als auch
vor Güterzügen anzutreffen. Während ihrer Dienstzeit war
dieser Loktyp in sehr unterschiedlichen Farbschemen ge-
staltet. Schon bei der Erstablieferung wurde im Produktions-
los die Farbgebung geändert.
Eingesetzt wurde die Serie 1200 bis 1998 bei der NS. Nach
der Ausmusterung setzten einige Modelle ihren Dienst unter
privater Leitung fort.
Information about the Prototype:
The class 1200 electric locomotive developed by the Ameri-
can firms Baldwin / Westinghouse was built starting in 1951
by Werkspoor in Amsterdam for the Dutch State Railways
(NS). With a power output of 2,200 kilowatts or 3,000 hor-
sepower and a maximum speed of 135 km/h or 84 mph, this
locomotive was used for both passenger and freight trains.
During its service life this class of locomotive was painted in
very different color schemes. The color scheme was already
being changed during the first production run.
The class 1200 was used on the NS until 1998. After being
retired from the NS, several units continued to work in
private service.

5
Informations concernant la locomotive réelle :
La locomotive électrique de la série 1200, conçue par la
firme américaine Baldwin / Westinghouse, fut construite à
partir de 1951 pour les chemins de fer néerlandais (NS) par
Werkspoor à Amsterdam. Avec une puissance de
2 200 kW (3000 ch) et une vitesse maximale de 135 km/h,
cette locomotive remorquait aussi bien des trains voyageurs
que des trains marchandises. Ce type de locomotive connut
des livrées diverses et variées tout au long de son service.
Dès la première livraison, la couleur fut déjà modifiée dans
le lot de production. La série 1200 fut utilisée par les NS
jusqu’en 1998. Après leur réforme, quelques unités poursui-
virent leur service dans le secteur privé.
Informatie van het voorbeeld:
Vanaf 1951 werd de elektrische locomotief serie 1200
die door de Amerikaanse firma Baldwin / Westinghouse
ontwikkeld was, door Werkspoor in Amsterdam voor de
Nederlandse Spoorwegen (NS) gefabriceerd. Met een
vermogen van 2.200 kW (3.000 pk) en een maximumsnelheid
van 135 km/h was deze loc zowel voor reizigers- als goede-
rentreinen aan te treffen. Gedurende hun diensttijd was dit
loctype in diverse kleurenschema’s uitgevoerd. Reeds bij de
eerste aflevering werd de kleurstelling in de verschillende
delen van de productie veranderd.
De serie 1200 werd bij de NS tot 1998 ingezet. Na de bui-
tendienststelling zetten enkele exemplaren hun dienst bij
particuliere maatschappijen voort.

6
Funktionen
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse ab Werk: 12
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: Serie 1203 NS
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Brems-
verzögerung, Höchstgeschwindigkeit): über Control Unit,
Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-
funktionen zur Verfügung.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssy-
stem (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die
Ihrer örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt
werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Setzen Sie das Modell keiner direkten Sonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Wichtige Hinweise
• Die Bedienungsanleitung und die Verpackung sind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html

7

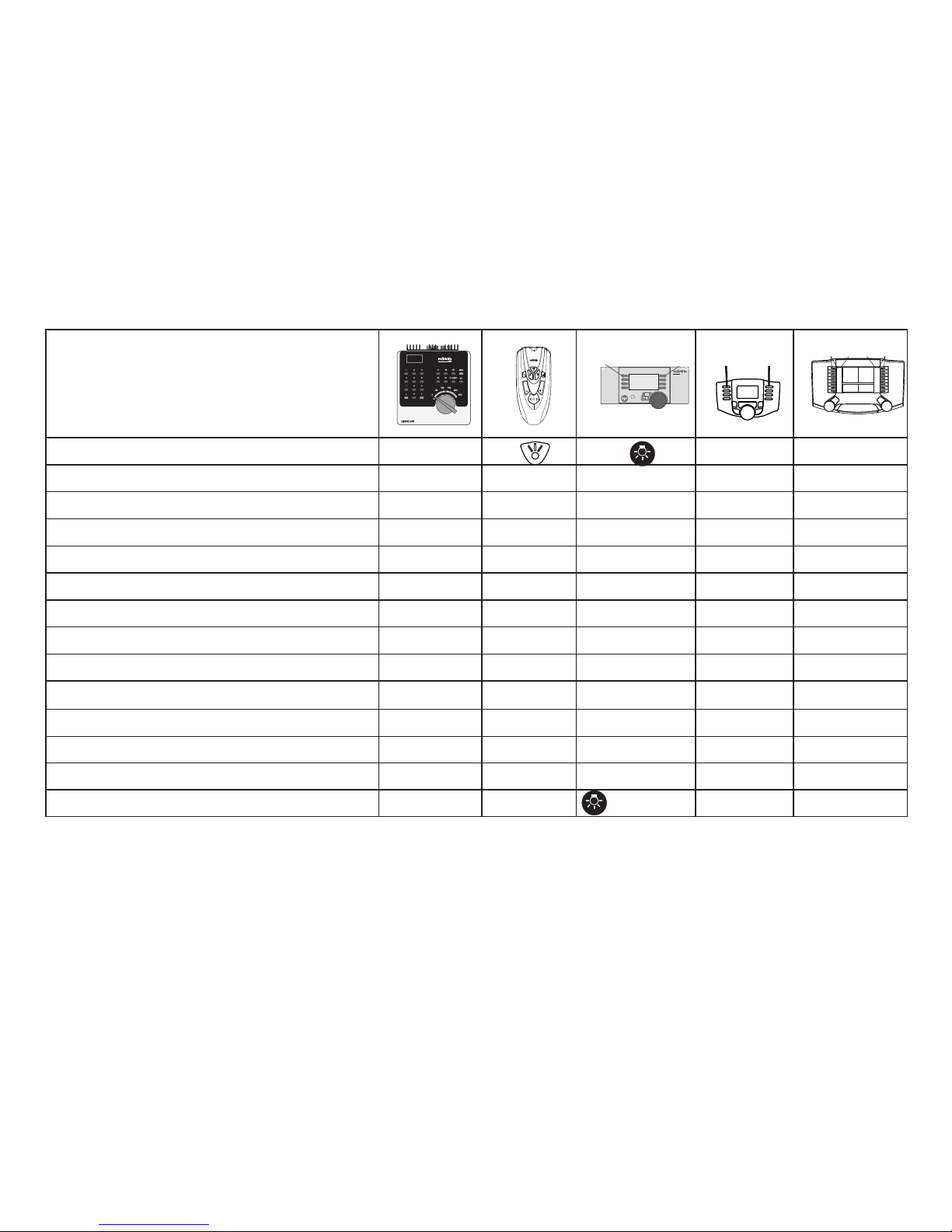

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Geräusch: Bahnhofsansage f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch: Signalhorn 1 lang f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen aus — — Funktion 5 Funktion f5 Funktion f5
Spitzensignal Führerstand 2 aus* — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Schaffnerpfiff — — Funktion 7 Funktion f7 Funktion f7
Spitzensignal Führerstand 1 aus* — — Funktion 8 Funktion f8 Funktion f8
Geräusch: Kompressor — — — Funktion f9 Funktion f9
Geräusch: Lüfter — — — Funktion f10 Funktion f10
Geräusch: Signalhorn 2 — — — Funktion f11 Funktion f11
Rangiergang — — — Funktion f12 Funktion f12
Rangierlicht doppel A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
F0 F4
Digital/Systems
* nur in Verbindung mit Spitzensignal

8
Functions
• Recognition of the mode of operation: automatic.
• Addresses that can be set:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Address set at the factory: 12
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: Serie 1203 NS
• Adjustable Acceleration delay (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters (address, acceleration/
braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
• Only the train control functions and headlight changeover
feature are available in analog operation.
Safety Notes
• This locomotive is to be used only with an operating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and trans-
formers that are designed for your local power system.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety notes in the instructions
for your operating system.
• The feeder track must be equipped to prevent interfer-
ence with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• WARNING! Sharp edges and points required for opera-
tion.
• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.
Important Notes
• The operating instructions and the packaging are a com-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• The warranty card included with this product specifies
the warranty conditions.
• Disposing: www.maerklin.com/en/imprint.html

9
Controllable Functions
Headlights function/off Function f0 Function f0
Sound effect: Station announcements f1 Function 1 Function 3 Function f1 Function f1
Locomotive operating sounds f2 Function 2 Function 2 Function f2 Function f2
Sound effect: Long horn blast 1 f3 Function 3 Function 6 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Sound effect: Squealing brakes off — — Function 5 Function f5 Function f5
Headlights Engineer‘s Cab 2 off* — — Function 1 Function f6 Function f6
Sound effect: Conductor whistle — — Function 7 Function f7 Function f7
Headlights Engineer‘s Cab 1 off* — — Function 8 Function f8 Function f8
Sound effect: compressor — — — Function f9 Function f9
Sound effect: Blower — — — Function f10 Function f10
Sound effect: Horn 2 — — — Function f11 Function f11
Low speed switching range — — — Function f12 Function f12
Double A switching light — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
F0 F4
Digital/Systems
* only in conjunction with Headlights/marker lights

10
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transforma-
teurs correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par
une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode convention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
•ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• Ne pas exposer le modèle à un ensoleillement direct, à
de fortes variations de température ou à un taux d‘humi-
dité important.
Information importante
• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pour toute réparation ou remplacement de pièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantie légale et garantie contractuelle conformément
au certificat de garantie ci-joint.
• Elimination : www.maerklin.com/en/imprint.html
Fonctionnement
• Détection du mode d’exploitation : automatique.
• Adresses disponibles :
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse encodée en usine : 12
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : Serie 1203 NS
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse, tempori-
sation accélér.-freinage, vitesse maximale) : via Control
Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de
marche.
• En mode d’exploitation analogique, seules les fonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.

11
Fonctions commutables
Fanal éclairage function/off Fonction f0 Fonction f0
Bruitage : Annonce en gare f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruit de roulement f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage : trompe 1, signal long f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage : Grincement de freins désactivé — — Fonction 5 Fonction f5 Fonction f5
Fanal cabine de conduite 2 éteint* — — Fonction 1 Fonction f6 Fonction f6
Bruitage : Sifflet Contrôleur — — Fonction 7 Fonction f7 Fonction f7
Fanal cabine de conduite 1 éteint* — — Fonction 8 Fonction f8 Fonction f8
Bruitage : Compresseur — — — Fonction f9 Fonction f9
Bruitage : ventilateur — — — Fonction f10 Fonction f10
Bruitage : trompe 2, signal — — — Fonction f11 Fonction f11
Vitesse de manœuvre — — — Fonction f12 Fonction f12
Feu de manœuvre double A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
F0 F4
Digital/Systems
* Uniquement en combinaison avec Fanal éclairage

12
Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanaf de fabriek ingesteld: 12
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: Serie 1203 NS
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-/
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• OPGEPAST! Functionele scherpe kanten en punten.
• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Belangrijke aanwijzing
• De gebruiksaanwijzing en de verpakking zijn een be-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde-
garantiebewijs.
• Afdanken: www.maerklin.com/en/imprint.html

13
Schakelbare functies
Frontsein function/off Functie f0 Functie f0
Geluid: stationsomroep f1 Functie 1 Functie 3 Functie f1 Functie f1
Rijgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid: signaalhoorn 1 lang f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid: piepende remmen uit — — Functie 5 Functie f5 Functie f5
Frontsein cabine 2 uit* — — Functie 1 Functie f6 Functie f6
Geluid: conducteurfluit — — Functie 7 Functie f7 Functie f7
Frontsein cabine 1 uit* — — Functie 8 Functie f8 Functie f8
Geluid: compressor — — — Functie f9 Functie f9
Geluid: ventilator — — — Functie f10 Functie f10
Geluid: signaalhoorn 2 — — — Functie f11 Functie f11
Rangeerstand — — — Functie f12 Functie f12
Rangeerlicht dubbel A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
F0 F4
Digital/Systems
* alleen in combinatie met Frontsein

14
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmu-
tadas y transformadores que sean de la tensión de red
local.
• La alimentación de la locomotora deberá realizarse
desde una sola fuente de suminitro.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexión
de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse
y entregarse junto con el producto en el caso de venderlo
o transmitirlo a otro.
• Para reparaciones o recambios contacte con su provee-
dor Märklin especializado.
• Responsabilidad y garantía conforme al documento de
garantía que se adjunta.
• Eliminación: www.maerklin.com/en/imprint.html
Funciones
• Reconocimiento del sistema: automático.
• Códigos disponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Código de fábrica: 12
• Tecnología mfx para la Mobile Station/Central Station.
Nombre de fábrica: Serie 1203 NS
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora (código, arranque y
frenado, velocidad máxima): por el Control Unit,
Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de marcha.
• En funcionamiento en modo analógico están disponibles
únicamente las funciones de tracción y de alternancia de
luces.

15
Funciones posibles
Señal de cabeza function/off Función f0 Función f0
Ruido: Locución hablada en estaciones f1 Función 1 Función 3 Función f1 Función f1
Ruido de marcha f2 Función 2 Función 2 Función f2 Función f2
Ruido: Bocina de aviso 1, señal larga f3 Función 3 Función 6 Función f3 Función f3
ABV, apagado f4 Función 4 Función 4 Función f4 Función f4
Ruido: Desconectar chirrido de los frenos — — Función 5 Función f5 Función f5
Señal de cabeza cabina de conducción 2 apagada* — — Función 1 Función f6 Función f6
Ruido: Silbato de Revisor — — Función 7 Función f7 Función f7
Señal de cabeza cabina de conducción 1 apagada* — — Función 8 Función f8 Función f8
Ruido: Compresor — — — Función f9 Función f9
Ruido: Ventilador — — — Función f10 Función f10
Ruido: Bocina de aviso 2 — — — Función f11 Función f11
Maniobrar (velocidad lenta) — — — Función f12 Función f12
Luces de maniobra doble A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
F0 F4
Digital/Systems
* Sólo junto con Señal de cabeza

16
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa
(Märklin AC, Märklin Delta, Märklin Digital oppure
Märklin Systems).
• Impiegare soltanto alimentatori “switching“ e trasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva binario
di alimentazione deve essere protetto dai disturbi. A tale
scopo si deve impiegare il corredo antidisturbi 74046. Tale
corredo antidisturbi non è adatto per il funzionamento
Digital.
• AVVERTENZA! Per motivi funzionali i bordi e le punte
sono spigolosi.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze importanti
• Le istruzioni di impiego e l‘imballagio costituiscono un
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Per le riparazioni o le parti di ricambio, contrattare il
rivenditore Märklin.
• Prestazioni di garanzia e garanzia in conformità all’ac-
cluso certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzo di fabbrica: 12
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: Serie 1203 NS
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura, velocità massima): tra-
mite Control Unit, Mobile Station oppure Central Station.
• Illuminazione di testa dipendente dalla direzione di
marcia.
• Nel funzionamento analogico si hanno a disposizione
solamente le funzioni di marcia e di commutazione dei
fanali.

17
Funzioni commutabili
Segnale di testa function/off Funzione f0 Funzione f0
Rumore: annuncio di stazione f1 Funzione 1 Funzione 3 Funzione f1 Funzione f1
Rumore di marcia f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore: tromba di segnalazione 1 lunga f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV, spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore: stridore dei freni escluso — — Funzione 5 Funzione f5 Funzione f5
Segnale di testa cabina di guida 2 spento* — — Funzione 1 Funzione f6 Funzione f6
Rumore: fischio di capotreno — — Funzione 7 Funzione f7 Funzione f7
Segnale di testa cabina di guida 1 spento* — — Funzione 8 Funzione f8 Funzione f8
Rumore: compressore — — — Funzione f9 Funzione f9
Rumore: ventilatori — — — Funzione f10 Funzione f10
Rumore: tromba di segnalazione 2 — — — Funzione f11 Funzione f11
Andatura da manovra — — — Funzione f12 Funzione f12
Fanale di manovra a doppia A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
F0 F4
Digital/Systems
* soltanto in abbinamento con Segnale di testa

18
Funktioner
• Driftsättet igenkänns automatiskt.
• Inställbara adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adress från tillverkaren: 12
• Mfx-teknologi för Mobile Station / Central Station.
Namn från tillverkaren: Serie 1203 NS
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit, Mobile Sta-
tion eller Central Station.
• Körriktningsberoende frontbelysning.
• Vid analog körning är endast den automatiska ljusväx-
lingsfunktionen tillgänglig.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpas-
sade för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• Modellen får inte utsättas för direkt solljus, häftiga tem-
peraturväxlingar eller hög luftfuktighet.
Viktig information
• Bruksanvisningen och förpackningen är en del av
produkten och måste därför sparas och alltid medfölja
produkten.
• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.
• Garantivillkor framgår av bifogade garantibevis.
• Hantering som avfall: www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Ljud: Stationsutrop f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Körljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud: Signalhorn 1 långt f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud: Bromsgnissel, från — — Funktion 5 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 släckta* — — Funktion 1 Funktion f6 Funktion f6
Ljud: Konduktörvissla — — Funktion 7 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 släckta* — — Funktion 8 Funktion f8 Funktion f8
Ljud: Kompressor — — — Funktion f9 Funktion f9
Ljud: Fläktar — — — Funktion f10 Funktion f10
Ljud: Signalhorn 2 — — — Funktion f11 Funktion f11
Rangerkörning — — — Funktion f12 Funktion f12
Rangerljus dubbel A — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
F0 F4
Digital/Systems
* Endast tillsammans med Frontstrålkastare

20
Funktioner
• Registrering af driftsarten: automatisk.
• Indstillelige adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse ab fabrik: 12
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: Serie 1203 NS
• Indstillelig kørselsforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, kørsels-/
bremseforsinkelse, maksimalhastighed): Via Control Unit,
Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
• I analogdrift er det kun køre- og lysskiftefunktionerne, der
er tilgængelige.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• Anvend kun DC-DC-omformere og transformatorer, der
passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningsspo-
ret støjdæmpes. Dertil skal anvendes støjdæmpningssæt-
tet 74046. Støjdæmpningssættet er ikke egnet til digital
drift.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Modellen må ikke udsættes for direkte sollys, store
temperaturudsving eller høj luftfugtighed.
Vigtige bemærkninger
• Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
