marklin 36863 User manual

Modell der BR 98.3 DB
36863

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6

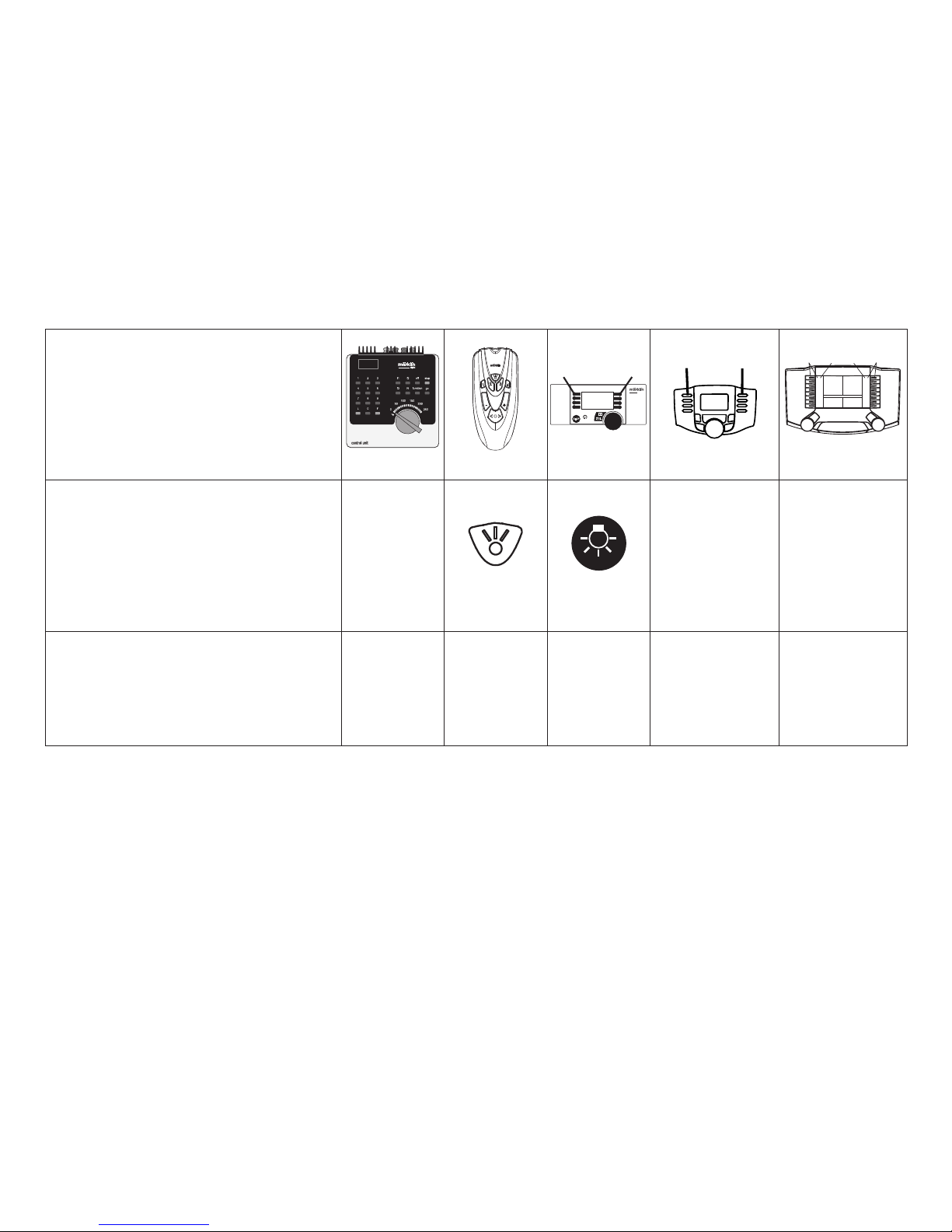

Schaltbare Funktionen 14
Parameter / Register 15
Wartung und Instandhaltung 16
Ersatzteile 22
Table of Contents: Page
Information about the prototype 4
Safety Notes 7
Important Notes 7
Functions 7
Controllable Functions 14
Parameter / Register 15
Service and maintenance 16
Spare Parts 22
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Fonctions commutables 14
Paramètre / Registre 15
Entretien et maintien 16
Pièces de rechange 22
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 9
Belangrijke aanwijzing 9
Functies 9
Schakelbare functies 14
Parameter / Register 15
Onderhoud en handhaving 16
Onderdelen 22

3
Indice de contenido: Página
Aviso de seguridad 10
Notas importantes 10
Funciones 10
Funciones posibles 14
Parámetro / Registro 15
El mantenimiento 16
Recambios 22
Indice del contenuto: Pagina
Avvertenze per la sicurezza 11
Avvertenze importanti 11
Funzioni 11
Funzioni commutabili 14
Parametro / Registro 15
Manutenzione ed assistere 16
Pezzi di ricambio 22
Innehållsförteckning: Sida
Säkerhetsanvisningar 12
Viktig information 12
Funktioner 12
Kopplingsbara funktioner 14
Parameter / Register 15
Underhåll och reparation 16
Reservdelar 22
Indholdsfortegnelse: Side
Vink om sikkerhed 13
Vigtige bemærkninger 13
Funktioner 13
Styrbare funktioner 14
Parameter / Register 15
Service og reparation 16
Reservedele 22

4
Informationen zum Vorbild
Für die Lokalbahnstrecken in Bayern beschaffte die
Königlich Bayerische Staatsbahn (K.Bay.Sts.B.) ab 1908
kleine, zweiachsige Tenderlokomotiven der Gattung PtL 2/2,
nachdem bereits 1905 und 1906 von Krauss die ersten
Probeloks geliefert worden waren. Die Maschinen waren
für den Einmannbetrieb mit halbselbsttätiger Schüttfeuerung
ausgerüstet.
1911 lieferte Krauss 13 Stück der knapp sieben Meter langen
Lokomotiven in einer zweiten Serie ohne Blindwelle. Bei
einem Gewicht von 22,1 t leisteten sie 210 PS und waren 50
km/h schnell. Die Deutsche Reichsbahn (DRG) reihte sie als
BR 983 in den Fahrzeugbestand ein.
Die letzten Loks kamen noch zur Deutschen Bundesbahn
(DB), wo sie Anfang der 1960er Jahre ausgemustert wurden.
Information about the prototype
In 1908, the Royal Bavarian State Railway (K.Bay.Sts.B.)
started purchasing small, two-axle tank locomotives, type
PtL 2/2, for the branch lines in Bavaria, after the first test
units had been delivered in 1905 and 1906 by Krauss. These
locomotives were equipped with semi-independent, self-
feeding fire-boxes for one-man operation.
In 1911 Krauss delivered 13 of these nearly seven meter
(23 feet) long locomotives in a second mass production
model without jack-shafts. With a weight of approximately
22.1 tons, it produced 210 horsepower and had a maximum
speed of 50 km/h (31.25 m.p.h.). The German State Railroad
(DRG) classified it as the BR 983. The last of these locomo-
tives were also acquired by the German Federal Railroad
(DB), where they were retired from service at the start of
the 1960’s.

5
Informations concernant la locomotive réelle
A partir de ans 1908, les chemins de fer royaux bavarois
(K.Bay.Sts.B.) ont doté les réseaux régionaux de Bavière de
locomotives à tender à deux axes du modèle PtL 2/2, après
que Krauss avaient fourni les premières locomotives d’essai.
Les machines avaient été conçues pour être exploitées par
un seul homme et étaient équipées d’un foyer d’alimentation
semi-automatique.
De 1911, Krauss a livré 13 exemplaires de cette locomotive
qui, en deuxième série, mesurait ne pas plus de sept mètres
de long et n‘était équipée d’un arbre de second renvoi. Avec
un polds de 22,1 Mp, la locomotive fournissait 210 PS et
atteignait une vitesse de pointe de 50 kilomètres par heure.
Les chemins de fer du Reich (DRG) ont classé ce type de
locomotive dan le parc des locomotives sous la désignation
BR 983; les toutes dernières locomotives de ce type ont
encore été exploitées sur les chemins de fer fédéraux (DB).
Elles ont été réformées au début des années soixante.
Informatie van het voorbeeld
Voor de lokaallijnen in Beieren schafte de
Königlich Bayerische Staatsbahn (K.Bay.Sts.B.) vanaf 1908
kleine, tweeassige tenderlokomotiefen van de soort PtL 2/2
aan. In 1905 en 1906 waren door Krauss reeds de eerste
proefloks geleverd. De machines waren voor eenmansbedi-
ening met halfautomatische stookinrichting uitgerust.
In 1911 leverde Krauss, in een tweede serie zonder „blind-
wiel“, 13 van deze bijna zeven meter lange locomotieven.
Mij een gewicht van 22,1 Mp leverden de machines 210 pk
en konden 50 km/h halen. De Deutsche Reichsbahn (DRG)
nam ze als BR 983 op in het voertuigenbestand. De laatste
loks haalden de Deutsche Bundesbahn (DB) nog, waar ze in
het begin van de jaren zestig buiten dienst gesteld werden.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system (Märklin AC, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBe-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:36
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:98 316 DB
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):überControlUnit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.

7
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:36
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:98 316 DB
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperatingsystem
designed for it (Märklin AC, Märklin Delta, Märklin Digital or
Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

8
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasi-
tage ne convient pas pour l’exploitation en mode numérique.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:36
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:98 316 DB
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
•
Feux de signalisation avec inversion selon sens de marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.

9
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:36
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:98 316 DB
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• OPGEPAST! Functionele scherpe kanten en punten.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

10
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarse
desde una sola fuente de suminitro.
•
Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:36
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:98 316 DB
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):
por el Control Unit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
