marklin 39836 User manual

Modell der Reihe 1216 ÖBB
39836

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Funktionen 6
Schaltbare Funktionen 7
CVs (Parameter / Register) 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents: Page
Information about the prototype 4
Safety Warnings 8
Function 8
Controllable Functions 9
CVs (Parameter / Register) 22
Information about operation 23
Service and maintenance 24
Spare Parts 30
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Fonction 10
Fonctions commutables 11
CVs (Paramètre / Registre) 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Werking 12
Schakelbare functies 13
CVs (Parameter / Register) 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido: Página
Aviso de seguridad 14
Función 14
Funciones posibles 15
CVs (Parámetro / Registro) 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 30
Indice del contenuto: Page
Avvertenze per la sicurezza 16
Funzionamento 16
Funzioni commutabili 17
CVs (Parametro / Registro) 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning: Sida
Säkerhetsanvisningar 18
Funktion 18
Kopplingsbara funktioner 19
CVs (Parameter / Register) 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Funktion 20
Styrbare funktioner 21
CVs (Parameter / Register) 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild
Die von Siemens Transportation System (TS) entwickelte
Mehrsystemlok ES 64 wurde für den schweren Güterdienst in
ganz Europa bestellt. Sie kann unter Wechselstromsystemen in
Deutschland, Österreich, Schweiz, Schweden und Norwegen (15
kV, 16,7 Hz) bzw. in Dänemark, Luxemburg, Nordfrankreich und
Ungarn (25 kV, 16,7 Hz) betrieben werden. Ihr Einsatzgebiet unter
Gleichstromsystemen erstreckt sich auf Belgien, Italien und
Polen (3 kV), bzw. Südfrankreich und die Niederlande (1,5 kV).
Der europaweite Einsatz erforderte auch eine hohe Flexibilität
bei der Signallichtausrüstung: Die Leuchten für verschiedene
Leuchtstärken und Farben sind in LED-Technologie ausgeführt,
die zahlreiche Vorteile bietet, wie geringe Ausfallwahrschein-
lichkeit, verschiedene Lichtstärken durch Zu- bzw. Abschalten
von LED-Gruppen, Integration verschiedener Farben in einer
Leuchte sowie geringere Verluste durch Wärmeentwicklung.
Durch einen kleinen Umbau kann die Lok auch für den hoch-
wertigen Personenzugdienst eingesetzt werden, wobei die
Höchstgeschwindigkeit dann bei 230 km/h liegt.
Information about the Prototype
The class ES 64 general-purpose locomotive developed by Sie-
mens Transportation System (TS) was ordered all over Europe
for heavy freight service. It can be run on alternating current
systems in Germany, Austria, Switzerland, Sweden, and Norway
(15 kilovolts, 16.7 Hertz) and in Denmark, Luxembourg, Northern
France, and Hungary (25 kilovolts, 16.7 Hertz). Its area of use on
direct current systems ranges from Belgium, Italy, and Poland (3
kilovolts), to Southern France and the Netherlands (1.5 kilovolts).
This locomotive’s use all over Europe also requires a high level
of flexibility in the headlights / marker lights used on it: The
lights for different light intensities and colors are done with LED
technology, which has numerous advantages such as a low
probability of malfunctioning, different light intensities by turning
groups of LED’s on and off, integration of different colors in a
light as well as lower losses from heat generation.
A small conversion process allows this locomotive to also be
used for high quality passenger service in which the maximum
speed is then 230 km/h or 144 mph.

5
Informations concernant la locomotive réelle
La locomotive polycourant ES 64 développée par Siemens
Transportation System (TS) a été utilisée dans toute l’Europe
pour le transport de marchandises lourdes. Elle peut fonctionner
sur les réseaux à courant alternatif d’Allemagne, d’Autriche, de
Suisse, de Suède et de Norvège (15 kV, 16,7 Hz) ou du Danemark,
du Luxembourg, du nord de la France et de la Hongrie (25 kV,
16,7 Hz). Son domaine d’utilisation sur les réseaux à courant
continu s’étend à la Belgique, à l’Italie et à la Pologne (3 kV) ou
au sud de la France et aux Pays-Bas (1,5 kV).
L’utilisation à l’échelle européenne exigea également une
flexibilité élevée en termes de feux de signal : les diverses in-
tensités et couleurs des feux sont obtenues avec la technologie
DEL (diodes électroluminescentes) qui présente de nombreux
avantages, notamment la réduction des défaillances, les diffé-
rentes intensités lumineuses par l’acti-vation ou la désactivation
de groupes de DEL, l’intégration de plusieurs couleurs dans un
seul feu ainsi que les faibles pertes thermiques.
Grâce à une petite conversion, la locomotive peut également
être utilisée pour le transport haut de gamme de passagers, car
la vitesse de pointe atteint alors 230 km/h.
Informatie van het voorbeeld
De bestellingen, van de door Siemens Transport Systems
(TS) ontwikkelde meer-systemen loc ES 64 voor de zware
goederendienst, kwamen uit heel Europa. Hij kan zowel gebruikt
worden op het wisselstroomsysteem in Duitsland, Oostenrijk,
Zwitserland, Zweden, en Noorwegen (15 kV, 16,7 Hz), als in
Denemarken, Luxemburg, Noord-Frankrijk en Hongarije (25 kV,
16,7 Hz). Het gebruiksgebied op het gelijkstroomsysteem strekt
zich uit van België, Italië en Polen (3 kV) tot Zuid-Frankrijk en
Nederland (1,5 kV).
Voor het gebruik in heel Europa was er ook een grote flexibiliteit
van de seinverlichting nodig. De lampen voor de verschillende
lichtsterktes en kleuren is in LED-technologie uitgevoerd. Dit
biedt talrijke voordelen zoals geringe uitval, verschillende lichts-
terktes door bij- of afschakelen van LED-groepen, integratie van
verschillende kleuren in één seinlamp en geringe verliezen door
warmteontwikkeling.
Door een kleine ombouw kan de loc ook voor de hoog-waardige
reizigersdienst ingezet worden waarbij een maximumsnelheid
van 230 km/h gehaald kan worden.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssystem
(Märklin Wechselstrom, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAnschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtig-
keit aus.
Allgemeine Hinweise
• DieBedienungsanleitungunddieVerpackungsindBestand-
teil des Produktes und müssen deshalb aufbewahrt sowie bei
Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:01–80
• AdresseabWerk:12
• Mfx-TechnologiefürMobileStation/CentralStation.
Name ab Werk: R. 1216 238
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsverzö-
gerung, Höchstgeschwindigkeit): über Control Unit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechselfunk-
tionen zur Verfügung.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.

7

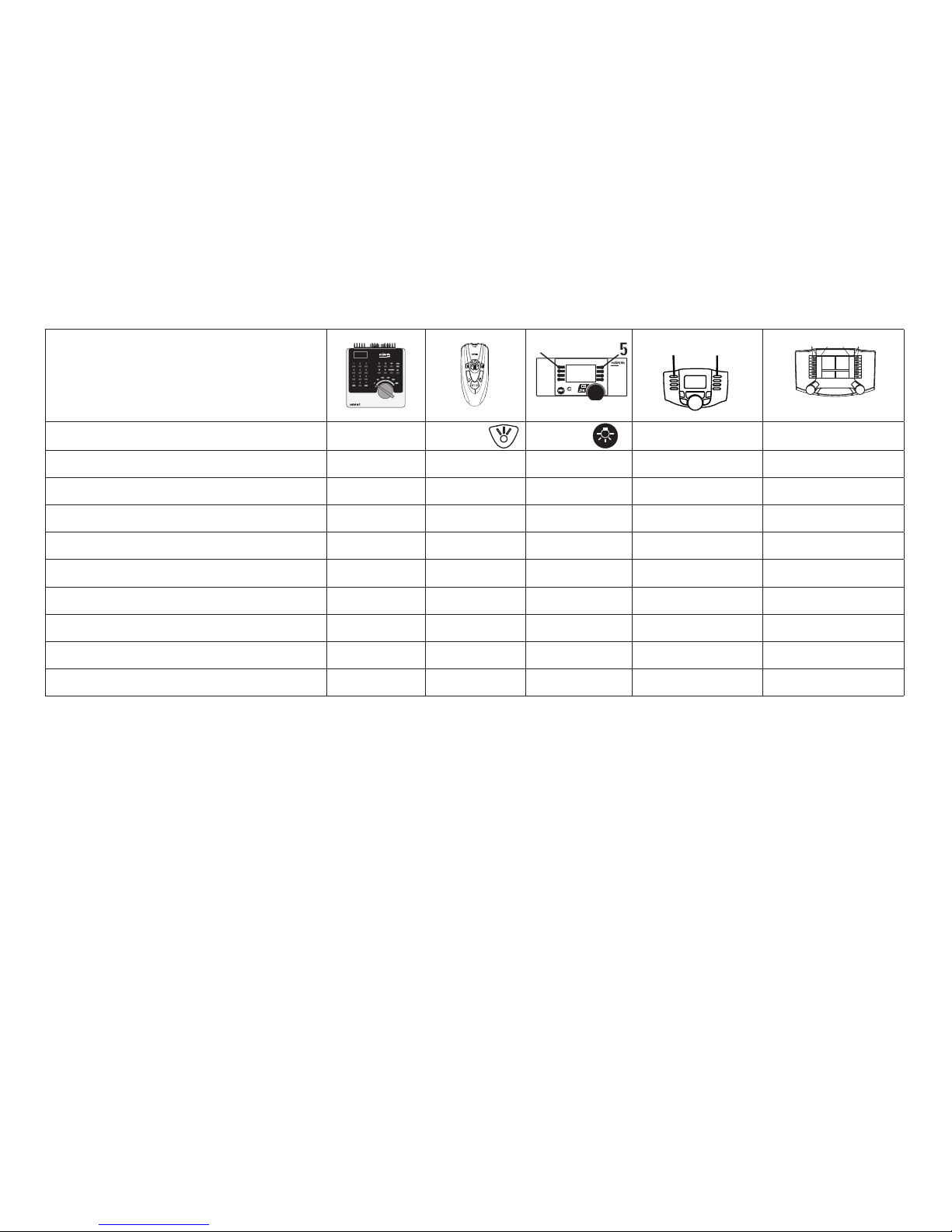

Schaltbare Funktionen
Spitzensignal function+off Funktion Funktion Funktion f0 Funktion f0
Fernlicht f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch: Hauptschalter — — Funktion 5 Funktion f5 Funktion f5
Stirnbeleuchtung Führerstand 2 aus * — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Lüfter — — Funktion 7 Funktion f7 Funktion f7
Stirnbeleuchtung Führerstand 1 aus * — — Funktion 8 Funktion f8 Funktion f8
Rangierlicht doppel A * — — f1 + f8 f6 + f8 f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15
* nur in Verbindung mit Spitzensignal

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:01–80
• Addresssetatthefactory:12
• MfxtechnologyfortheMobileStation/CentralStation.
Name set at the factory: R. 1216 238
• Adjustableacceleration(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperatingsystem
designed for it (Märklin AC, Märklin Delta, Märklin Digital or
Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransformers
that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructionsfor
your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extremechanges
in temperature, or high humidity.
General Notes
• Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html

9
Controllable Functions
Headlights/marker lights function+off Function Function Function f0 Function f0
Long distance headlights f1 Function 1 Function 3 Function f1 Function f1
Sound effect: Operating sounds f2 Function 2 Function 2 Function f2 Function f2
Sound effect: Horn f3 Function 3 Function 6 Function f3 Function f3
ABV f4 Function 4 Function 4 Function f4 Function f4
Sound effect: Main relay — — Function 5 Function f5 Function f5
Headlights at engineer´s cab 2 off * — — Function 1 Function f6 Function f6
Sound effect: Blower — — Function 7 Function f7 Function f7
Headlights at engineer´s cab 1 off * — — Function 8 Function f8 Function f8
Double A switching light * — — f1 + f8 f6 + f8 f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15
* only in conjunction with Headlights/marker lights

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantqueparune
seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,la
voie de raccordement doit être déparasitée. A cet effet, utiliser
le set de déparasitage réf. 74046. Le set de déparasitage ne
convient pas pour l’exploitation en mode numérique.
• ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
Informations générales
• Lanoticed‘utilisationetl’emballagefontpartieintégrantedu
produit ; ils doivent donc être conservés et, le cas échéant,
transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,adresses-
vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:01–80
• Adresseencodéeenusine:12
• TechnologiemfxpourMobileStation/CentralStation.
Nom encodée en usine : R. 1216 238
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisation accélér.-freinage, vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
• Enmoded’exploitationanalogique,seuleslesfonctionsrela-
tives à la conduite et à l‘inversion des feux sont disponibles.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.

11
* Uniquement en combinaison avec Fanal éclairage
Fonctions commutables
Fanal éclairage function+off Fonction Fonction Fonction f0 Fonction f0
Phares à longue portée f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage : trompe, signal f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage : combinateur de commande — — Fonction 5 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint * — — Fonction 1 Fonction f6 Fonction f6
Bruitage : ventilateur — — Fonction 7 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint * — — Fonction 8 Fonction f8 Fonction f8
Feu de manœuvre double A * — — f1 + f8 f6 + f8 f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:01–80
• Vanafdefabriekingesteld:12
• Mfx-technologievoorhetMobileStation/CentralStation.
Naam af de fabriek: R. 1216 238
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/afrem-
vertraging, maximumsnelheid): d.m.v. Control Unit, Mobile
Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in
Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd
en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onder-
delen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade
was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde
onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de
oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de
inbouw en/of ombouw verantwoordelijke persoon en / of firma danwel bij de klant.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfssysteem
(Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruikenwaarvan
de aangegeven netspanning overeenkomt met de netspan-
ning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschriftenindegebru-
iksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientdeaansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• OPGEPAST! Functionele scherpe kanten en punten.
• Stelhetmodelnietblootaanindirectezonnestraling,sterke
temperatuurwisselingen of hoge luchtvochtigheid.
Algemene informatie
• Degebruiksaanwijzingendeverpakkingzijneenbestanddeel
van het product en dienen derhalve bewaard en meegeleverd
te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• http://www.maerklin.com/en/imprint.html

13
* alleen in combinatie met Frontsein
Schakelbare functies
Frontsein function+off Functie Functie Functie f0 Functie f0
Schijnwerper f1 Functie 1 Functie 3 Functie f1 Functie f1
Geluid: bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid: signaalhoorn f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid van de hoofdschakelaar — — Functie 5 Functie f5 Functie f5
Frontverlichting Cabine 2 uit * — — Functie 1 Functie f6 Functie f6
Geluid: ventilator — — Functie 7 Functie f7 Functie f7
Frontverlichting Cabine 1 uit * — — Functie 8 Functie f8 Functie f8
Rangeerlicht dubbel A * — — f1 + f8 f6 + f8 f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistemade
corrientepropio(MärklinAC–MärklinDelta–
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadores que sean de la tensión de red local.
• Lalocomotoranodeberárecibircorrienteeléctricamasque
de un solo punto de abasto.
• Observebajotodoslosconceptos,lasmedidasdeseguridad
indicadas en las instrucciones de su sistema de funciona-
miento.
• Paraelfuncionamientoconvencionaldelalocomotoradeben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
• Noexponerelmodeloenminiaturaalaradiaciónsolardirec-
ta, a oscilaciones fuertes de temperatura o a una humedad
del aire elevada.
Informaciones generales
• Lasinstruccionesdeempleoyelembalajeformanparteíntegra
del producto y, por este motivo, deben guardarse y entregarse
junto con el producto en el caso de venderlo o transmitirlo a
otro.
• Parareparacionesorecambioscontacteconsuproveedor
Märklin especializado.
• http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:01–80
• Códigodefábrica:12
• TecnologíamfxparalaMobileStation/CentralStation.
Nombre de fábrica: R. 1216 238
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranqueyfrena-
do, velocidad máxima): por el Control Unit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
Se excluye todo derecho de garantía, prestación de garantía e indemnización
sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas
no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan
sido modificados cuando la piezas ajenas montadas o la modificación sean las
causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será el responsa-
ble de probar y alegar que el montaje de piezas ajenas o la modificación en/de
productos Märklin no son las causas de los desperfectos y/o daños surgidos.

15
* Sólo junto con Señal de cabeza
Funciones posibles
Señal de cabeza function+off Función Función Función f0 Función f0
Faros de largo alcance f1 Función 1 Función 3 Función f1 Función f1
Ruido: ruido de explotación f2 Función 2 Función 2 Función f2 Función f2
Ruido: Bocina de aviso f3 Función 3 Función 6 Función f3 Función f3
ABV f4 Función 4 Función 4 Función f4 Función f4
Ruido: Interruptor general — — Función 5 Función f5 Función f5
Faros frontales a la cabina 2 de enganche * — — Función 1 Función f6 Función f6
Ruido: Ventilador — — Función 7 Función f7 Función f7
Faros frontales a la cabina 1 de enganche * — — Función 8 Función f8 Función f8
Luces de maniobra doble A * — — f1 + f8 f6 + f8 f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:01–80
• Indirizzodifabbrica:12
• TecnologiaMfxperMobileStation/CentralStation.
Nome di fabbrica: R. 1216 238
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ritardo
di avviamento/frenatura, velocità massima): tramite Control
Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifiche al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconunsistema
di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasformatori
che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostessotempo
con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• AVVERTENZA!Per motivi funzionali i bordi e le punte sono
spigolosi.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze generali
• Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareilrivendi-
tore Märklin.
• http://www.maerklin.com/en/imprint.html

17
* soltanto in abbinamento con Segnale di testa
Funzioni commutabili
Segnale di testa function+off Funzione Funzione Funzione f0 Funzione f0
Faro di profondità f1 Funzione 1 Funzione 3 Funzione f1 Funzione f1
Rumore: rumori di esercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore: tromba di segnalazione f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore: interruttore principale — — Funzione 5 Funzione f5 Funzione f5
Illuminazione di testa della cabina 2 spento * — — Funzione 1 Funzione f6 Funzione f6
Rumore: ventilatori — — Funzione 7 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento * — — Funzione 8 Funzione f8 Funzione f8
Fanale di manovra a doppia A * — — f1 + f8 f6 + f8 f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:01–80
• Adressfråntillverkaren:12
• Mfx-teknologiförMobileStation/CentralStation.
Namn från tillverkaren: R. 1216 238
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning, toppfart): Via Control Unit, Mobile Station eller
Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväxlings-
funktionen tillgänglig.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpassade
för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningensom
hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 74046 med avstörning och
överbelastningsskydd. Avstörningsskyddet får inte användas
vid digital körning.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• Modellenfårinteutsättasfördirektsolljus,häftigatempera-
turväxlingar eller hög luftfuktighet.
Allmänna informationer
• Bruksanvisningenochförpackningenärendelavprodukten
och måste därför sparas och alltid medfölja produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• http://www.maerklin.com/en/imprint.html

19
* Endast tillsammans med Frontstrålkastare
Kopplingsbara funktioner
Frontstrålkastare function+off Funktion Funktion Funktion f0 Funktion f0
Fjärrljus f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Ljud: Trafikljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud: Huvudströmbrytare — — Funktion 5 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från * — — Funktion 1 Funktion f6 Funktion f6
Ljud: Fläktar — — Funktion 7 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från * — — Funktion 8 Funktion f8 Funktion f8
Rangerljus dubbel A * — — f1 + f8 f6 + f8 f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:01–80
• Adresseabfabrik:12
• Mfx-teknologitilMobileStation/CentralStation.
Navn ab fabrik: R. 1216 238
• Indstilleligopstartforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,opstarts-/
bremseforsinkelse, maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,derer
tilgængelige.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
Vink om sikkerhed
•
Lokomotivet må kun bruges med et driftssystem (Märklin AC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,derpasser
tildenlokalenetspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkildead
gangen.
• Værunderalleomstændighederopmærksompådevinkom
sikkerhed, som findes i brugsanvisningen for Deres driftssy-
stem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet74046.
Støjdæmpningssætteterikkeegnettildigitaldrift.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Modellenmåikkeudsættesfordirektesollys,storetemperatu-
rudsvingellerhøjluftfugtighed.
Generelle oplysninger
• Betjeningsvejledningogemballagehørertilproduktetogskal
derforgemmesogmedfølge,hvisproduktetgivesvideretil
andre.
• ForreparationellerreservedelebedesDehenvendeDemtil
Deres Märklinforhandler.
• http://www.maerklin.com/en/imprint.html
