marklin 37309 User manual

Modell der Reihe 1012
37309

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Sicherheitshinweise 5
Funktionen 5
Schaltbare Funktionen 6
Parameter / Register 17
Ergänzendes Zubehör 18
Wartung und Instandhaltung 19
Ersatzteile 26
Table of Contents:
Page
Information about the prototype 4
Safety Warnings 7
Function 7
Controllable Functions 6
Parameter / Register 17
Completing accessories 18
Service and maintenance 19
Spare Parts 26
Sommaire :
Page
Informations concernant la locomotive réele 4
Remarques importantes sur la sécurité 8
Fonction 8
Fonctions commutables 9
Paramètre / Registre 17
Accessoires complémentaires 18
Entretien et maintien 19
Pièces de rechange 26
Inhoudsopgave
Pagina
Informatie van het voorbeeld 4
Veiligheidsvoorschriften 10
Werking 10
Schakelbare functies 9
Parameter / Register 17
Aanvullende toebehoren 18
Onderhoud en handhaving 19
Onderdelen 26

3
Indice de contenido
Página
Aviso de seguridad 11
Función 11
Funciones posibles 12
Parámetro / Registro 17
Accesorios complementarios 18
El mantenimiento 19
Recambios 26
Indice del contenuto
Page
Avvertenze per la sicurezza 13
Funzionamento 13
Funzioni commutabili 12
Parametro / Registro 17
Accessori complementari 18
Manutenzione ed assistere 19
Pezzi di ricambio 26
Innehållsförteckning
Sida
Säkerhetsanvisningar 14
Funktion 14
Kopplingsbara funktioner 15
Parameter / Register 17
Ytterligare tillbehör 18
Underhåll och reparation 19
Reservdelar 26
Indholdsfortegnelse
Side
Vink om sikkerhed 16
Funktion 16
Styrbare funktioner 15
Parameter / Register 17
Ekstra tilbehør 18
Service og reparation 19
Reservedele 26

4
Information zum Vorbild
Nach längeren Verhandlungen übernahm im Jahr 1997 die Öster-
reichische Bundesbahn drei Prototypen einer E-Lok und reihten
diese als Reihe 1012 in ihren Fuhrpark ein. Das Pflichtenheft
forderte als Nachfolge für die 1044 die Beförderungsleistung 660 t
auf 5 ‰ mit 220 km/h und 600 t bei 28 ‰ noch mit 100 km/h.
Die Lok wurde im Raum Innsbruck im Plandienst eingesetzt und
bespannte vorwiegend Züge der rollenden Landstraße. 2006
wurden die Lokomotiven aus dem Dienst genommen. Die ÖBB
hatte sich schon längst für die leistungsfähigeren und billigeren
Taurus entschieden.
Die Schwedische Firma Hector hatte zunächst eine Lokomotive
getestet und später alle drei Loks der ÖBB abgekauft.
Information about the Prototype
After long negotiations, the Austrian Federal Railroad took
possession in 1997 of three prototypes of an electric locomotive
and put them into its motive power roster as the class 1012. The
specification sheet required that these units as a successor to
the class 1044 be able to haul 660 metric tons on a 0.5‰ grade at
220 km/h / 138 mph and 600 metric tons on a 28‰ grade at
100 km/h / 63 mph.
This locomotive was used in the Innsbruck area in regular service and
mostly pulled trains in the “Rolling Road“ or “Rollende Landstrasse“
service. In 2006, these locomotives were taken out of service. The
ÖBB had decided on the more powerful and less costly Taurus.
The Swedish firm Hector initially tested one locomotive and later
bought all three units from the ÖBB.
Informations concernant la locomotive réele
Après de longues négociations, les chemins de fer fédéraux
autrichiens reprirent en 1997 trois prototypes d’une locomotive
électrique qu‘ils immatriculèrent dans la série 1012 de leur parc
traction. Pour la succession de la 1044, le cahier des charges
exigeait une performance de transport de 660 t sur 5 ‰ à
220 km/h et de 600 t pour 28 ‰ encore à 100 km/h.
Cette locomotive fut utilisée en service régulier dans la région
d’Innsbruck et tracta essentiellement des trains de la «route
roulante». En 2006, les locomotives furent retirées du service.
Les ÖBB avaient en effet opté depuis longtemps pour la Taurus,
plus puissante et moins chère.
La firme suédoise Hector avait commencé par tester une loco-
motive avant de finalement racheter les trois aux ÖBB.
Informatie van het voorbeeld
In 1997 nam de Oostenrijkse Bundesbahn na lang onderhandelen
drie prototypen van een E-loc over en voerden deze als serie
1012 in hun voertuigenpark in. De ontwerpopdracht vereiste, als
opvolger van de 1044, een trekkracht van 660 t op een helling van
5 ‰ bij een snelheid van 220 km/h en met een last van 600 t op
een helling van 28 ‰ nog een snelheid van 100 km/h.
De loc werd in de geplande dienst rond Innsbruck ingezet en
trok voornamelijk de treinen van de “rollende Landstrasse”. In
2006 werden de locs buiten dienst genomen. De ÖBB had toen
allang gekozen voor de krachtiger en voordeliger Taurus.
Kort daarna heeft de Zweedse firma Hector één loc getest en
later alle drie locomotieven van de ÖBB opgekocht.

5
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom-Transformator 6647, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung von
220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig ver-
sorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten sind
nachfolgend beschrieben. Für Reparaturen oder Ersatzteile
wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adresse: 01 – 80
Adresse ab Werk: 10
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: R. 1012 003-8
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über Control Unit,
Mobile Station oder Central Station.
• Zusätzliche schaltbare Funktionen.
!
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.

6

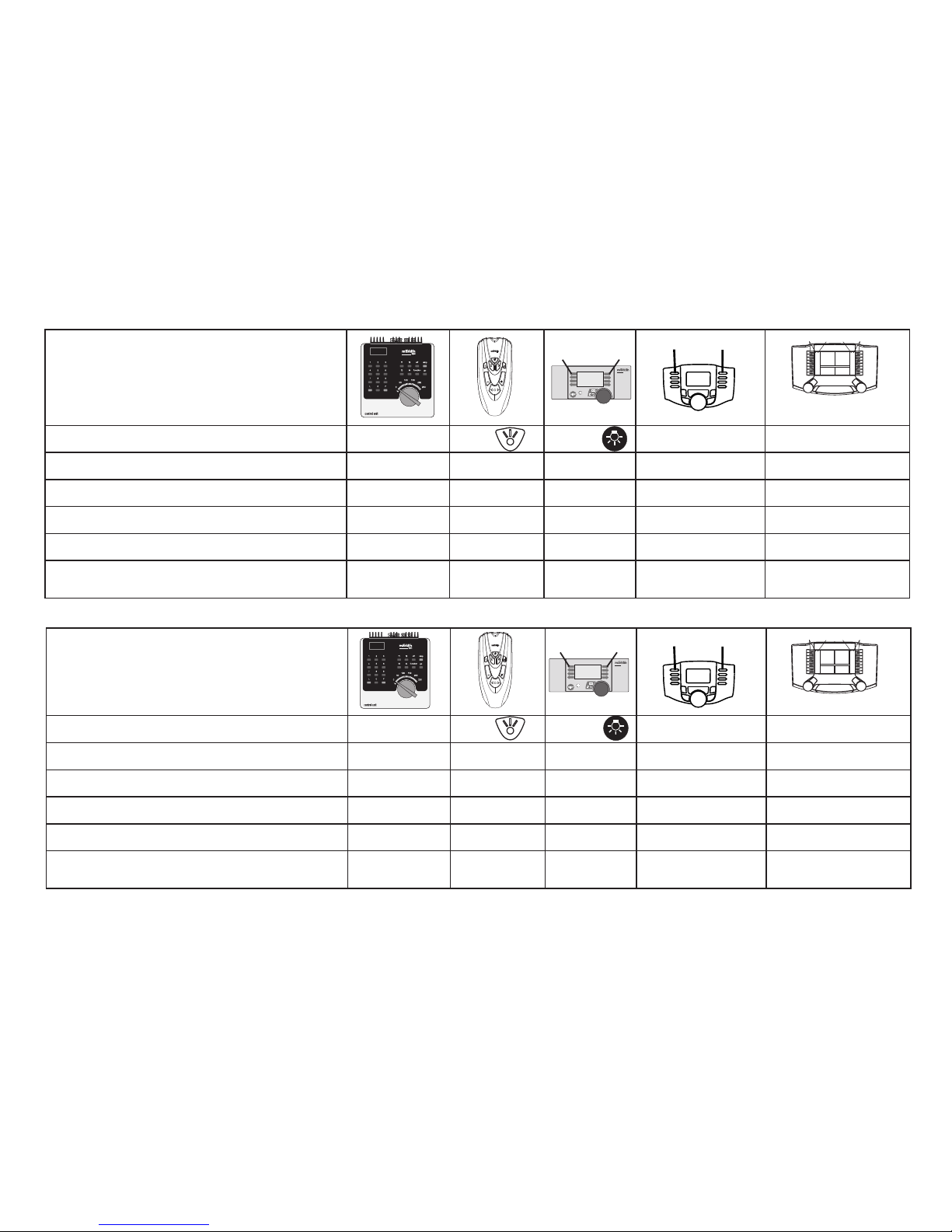

Schaltbare Funktionen
Spitzensignal function + off Taste Taste Taste f0 Taste f0
Fernlicht * f1 Taste 1 Taste 8 Taste f1 Taste f1
ABV f4 Taste 4 Taste 4 Taste f4 Taste f4
Stirnbeleuchtung Führerstand 2 * — — Taste 1 Taste f6 Taste f6
Stirnbeleuchtung Führerstand 1 * — — Taste 3 Shift+Taste f0 Symbol f8
Rangierlicht Doppel A* — — Taste 1+ 3 Taste f6 +
Shift+Taste f0 Taste f6 +Symbol f8
  
STOP mobile station
systems
15
Digital / Systems
 
*nur in Verbindung mit Spitzensignal
Controllable Functions
Headlights function + off Button Button Button f0 Button f0
Long distance headlights * f1 Button 1 Button 8 Button f1 Button f1
ABV off/on f4 Button 4 Button 4 Button f4 Button f4
Headlights at engineer´s cab 2 off * — — Button 1 Button f6 Button f6
Headlights at engineer´s cab 1 off * — — Button 3 Shift+Button f0 Symbol f8
Double A switching light * — — Taste 1+ 3 Taste f6 +
Shift+Taste f0 Taste f6 +Symbol f8
  
STOP mobile station
systems
15
Digital / Systems
 
*only in conjunction with Headlights lights

7
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital,
Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set (Control Unit): 01 – 80
Address set at the factory: 10
• Mfx technology for the Mobile Station / Central Station.
Name set at factory: R. 1012 003-8
• Adjustable acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
• Additional function that can be controlled.
Safety Warnings
• This locomotive is to be used only with an operating system
designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers rated
for 220 volts or 110 volts.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your authorized
Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!
WARNING! This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
!
This product contains magnets. Swallowing more
!
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
!
than one magnet may cause death in certain circumstances.
!
This product contains magnets. Swallowing more
!
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
!
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
!
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.

8
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
N´utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasita-
ge ne convient pas pour l’exploitation en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en exploitation
normale sont décrits plus loin. Pour toute réparation ou rempla-
cement de pièces, adressez-vous à votre détaillant-spécialiste
Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
Fonction
• Systèmes d’exploitation possibles :
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation : automatique.
• Adresses réglables (Control Unit) : 01 – 80
Adresse encodée en usine : 10
• Technologie mfx pour Mobile Station / Central Station.
Nom en codee en usine : R. 1012 003-8
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement à l’aide
de la Control Unit, de la Mobile Station ou de la Central Station.
• Autres fonctions commutables.
!
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
Le cas échéant, consulter immédiatement un médecin.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
Le cas échéant, consulter immédiatement un médecin.
!
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Le cas échéant, consulter immédiatement un médecin.

9
Fonctions commutables
Fanal function + off Touche Touche Touche f0 Touche f0
Phares à longue portée * f1 Touche 1 Touche 8 Touche f1 Touche f1
ABV f4 Touche 4 Touche 4 Touche f4 Touche f4
Fanal de la cabine de conduite 2 éteint * — — Touche 1 Touche f6 Touche f6
Fanal de la cabine de conduite 1 éteint * — — Touche 3 Shift+Touche f0 Symbole f8
Feu de manœuvre double A * — — Touche 1+3 Touche f6 +
Shift+Touche f0 Touche f6 +
Symbole f8
  
STOP mobile station
systems
15
Digital / Systems
 
* Uniquement en combinaison avec Fanal éclairage
Schakelbare functies
Frontverlichting function + off Toets Toets Toets f0 Toets f0
Schijnwerper * f1 Toets 1 Toets 8 Toets f1 Toets f1
ABV uit/aan f4 Toets 4 Toets 4 Toets f4 Toets f4
Frontverlichting Cabine 2 uit * — — Toets 1 Toets f6 Toets f6
Frontverlichting Cabine 1 uit * — — Toets 3 Shift+Toets f0 Symbool f8
Rangeerlicht dubbel A * — — Toets 1+3 Toets f6 +
Shift+Toets f0 Toets f6 +
Symbool f8
  
STOP mobile station
systems
15
Digital / Systems
 
* alleen in combinatie met Frontsein

10
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfssysteem
(Märklin wisselstroom transformator 6647, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn voor
de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning van
220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Voor het conventionele bedrijf met de loc dient de aansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebruik-
saanwijzing van uw bedrijfssysteem.
De in het normale bedrijf voorkomende onderhoudswerkzaam-
heden zijn verderop beschreven. Voor reparatie of onderdelen
kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-
wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of fi rma danwel bij de klant.
!
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbaar adres (Control Unit): 01 – 80
Vanaf de fabriek: 10
• Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: R. 1012 003-8
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via de
Control Unit, Mobile Station of Central Station.
• Extra functies schakelbare.
LET OP! Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot

11
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Dirección ajustable (Control Unit): 01 – 80
Código de fábrica: 10
• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fabrica: R. 1012 003-8
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por el
Control Unit, Mobile Station o Central Station.
• Las características adicionales conmutable.
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
!
un imán puede ser mortal según las circunstancias.
!
un imán puede ser mortal según las circunstancias.
!
un imán puede ser mortal según las circunstancias.
!
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
!
En este caso, acudir inmediatamente a un médico.
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
!
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de
corriente propio (Märklin corriente alterna – transformador
6647 – Märklin Delta – Märklin Digital o Märklin Systems).
Utilizar únicamente transformadores que correspondan
a la tensión de red local. En ningún caso utilizar transfor-
madores para una tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas que
de un solo punto de abasto.
• Para el funcionamiento convencional de la locomotora deben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
• Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionami-
ento.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con su
proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e indemni-
zación sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modifi cados cuando la piezas ajenas montadas o la
modifi cación sean las causas de los desperfectos y/o daños posteriormen-
te surgidos. La persona y/o empresa o el cliente responsable del montaje
o modifi cación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modifi cación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.

12
Funciones posibles
Faros frontales function + off Tecla Tecla Tecla f0 Tecla f0
Faros de largo alcance * f1 Tecla 1 Tecla 8 Tecla f1 Tecla f1
ABV apagado/encendido f4 Tecla 4 Tecla 4 Tecla f4 Tecla f4
Faros frontales a la cabina 2 de enganche * — — Tecla 1 Tecla f6 Tecla f6
Faros frontales a la cabina 1 de enganche * — — Tecla 3 Shift+Tecla f0 Símbolo f8
Luces de maniobra doble A * — — Tecla 1+3 Tecla f6 +
Shift+Tecla f0 Tecla f6 +
Símbolo f8
  
STOP mobile station
systems
15
Digital / Systems
 
Funzioni commutabili
Illuminazione di testa function + off Tasto Tasto Tasto f0 Tasto f0
Faro di profondità * f1 Tasto 1 Tasto 8 Tasto f1 Tasto f1
ABV spenta/accesa f4 Tasto 4 Tasto 4 Tasto f4 Tasto f4
Illuminazione di testa della cabina 2 spento * — — Tasto 1 Tasto f6 Tasto f6
Illuminazione di testa della cabina 1 spento * — — Tasto 3 Shift+Tasto f0 Simbolo f8
Fanale di manovra a doppia A * — — Tasto 1+3 Tasto f6 +
Shift+ Tasto f0 Tasto f6 +
Símbolo f8
  
STOP mobile station
systems
15
Digital / Systems
 
* Sólo junto con Señal de cabeza
* soltanto in abbinamento con Segnale di testa

13
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili (Control Unit): 01 – 80
Indirizzo di fabbrica: 10
• Tecnologia mfx per Mobile Station / Central Station.
Nome de fabrica: R. 1012 003-8
• Ritardo di avviamento modifi cabile (ABV).
• Ritardo di frenatura modifi cabile (ABV).
• Velocità massima modifi cabile.
• Regolazione dei parametri della locomotiva elettronicamente
tramite Control Unit, Mobile Station oppure Central Station.
• Altre funzioni attivabili.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un siste-
ma di funzionamento adeguato per questa (trasformatore per
corrente alternata Märklin 6647, Märklin Delta, Märklin Digital
oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispondono
alle tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori per
una tensione di rete di 220 V o 110 V.
• La locomotiva non deve venire alimentata nello stesso tempo
con più di una sorgente di potenza.
• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Vogliate prestare assolutamente attenzione alle avvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
Le operazioni di manutenzione che si verifi cano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore
specialista Märklin.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifi che al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifi che non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifi che
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifi che non autorizzate.
!
AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
!
In caso di ingestione informare immediatamente un medico.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.

14
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för den
nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning till
110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• När motorvagnens lokdel ska köras med konventionell/analog
drift måste anlutningsskenan vara avstörd. Till detta använder
man anslutningsgarnityr 74046 med avstörning och överbelast-
ningsskydd. Avstörningsskyddet får inte användas vid digital
körning.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som
hör till respektive driftsystemet.
Underhållsarbeten som uppstår vid normal användning beskrivs
som följer. Kontakta din Märklinfackhandlare för reparationer
och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifi erats och de inbyggda främmande delarna
resp. modifi eringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
!
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbar adress (Conrol Unit): 01 – 80
Adress från tillverkaren: 10
• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren: R. 1012 003-8
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via Control Unit,
Mobile Station eller Central Station.
• Fler funktioner switchable.
VARNING! Denna produkt innehåller magneter. Sväljandet av
mer än en magnet kan under vissa omständigheter leda till
döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet av
mer än en magnet kan under vissa omständigheter leda till
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet av
mer än en magnet kan under vissa omständigheter leda till
Om en magnet svalts: Sök omedelbart läkarhjälp.
mer än en magnet kan under vissa omständigheter leda till
Om en magnet svalts: Sök omedelbart läkarhjälp.
mer än en magnet kan under vissa omständigheter leda till
Om en magnet svalts: Sök omedelbart läkarhjälp.
!
mer än en magnet kan under vissa omständigheter leda till
!
mer än en magnet kan under vissa omständigheter leda till
!
mer än en magnet kan under vissa omständigheter leda till
!
mer än en magnet kan under vissa omständigheter leda till
Om en magnet svalts: Sök omedelbart läkarhjälp.
!
Om en magnet svalts: Sök omedelbart läkarhjälp.
mer än en magnet kan under vissa omständigheter leda till
Om en magnet svalts: Sök omedelbart läkarhjälp.

15
Kopplingsbara funktioner
Frontstrålkastare function + off Knapp Knapp Knapp f0 Knapp f0
Fjärrljus*f1 Knapp 1 Knapp 8 Knapp f1 Knapp f1
ABV från/till f4 Knapp 4 Knapp 4 Knapp f4 Knapp f4
Frontstrålkastare Förarhytt 1 från * — — Knapp 1 Knapp f6 Knapp f6
Frontstrålkastare Förarhytt 2 från * — — Knapp 3 Shift+Knapp f0 Symbol f8
3 strålkast. i båda riktn. tända f.
rangering * — — Knapp 1+3 Knapp f6 +
Shift+Knapp f0 Knapp f6 + Symbol f8
  
STOP mobile station
systems
15
Digital / Systems
 
Styrbare funktioner
Frontbelysning function + off Knap Knap Knap f0 Knap f0
Fjernlys * f1 Knap 1 Knap 8 Knap f1 Knap f1
ABV fra/til f4 Knap 4 Knap 4 Knap f4 Knap f4
Frontbelysning Kabine 1 fra ** — — Knap 1 Knap f6 Knap f6
Frontbelysning Kabine 2 fra ** — — Knap 3 Shift+Knap f0 Symbol f8
Rangerlys dobbelt A * — — Knap 1+3 Knap f6 +
Shift+Knap f0
Knap f6 +
Symbol f8
  
STOP mobile station
systems
15
Digital / Systems
 
* Endast tillsammans med Frontstrålkastare
* Endast tillsammans med Frontstrålkastare

16
Funktion
• Mulige driftssystemer:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelig adresse (Control Unit): 01 – 80
Adresse ab fabrik: 10
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: R. 1012 003-8
• Indstillelig opstartforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.
• Flere funktioner omstillelige.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin
vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital
eller Märklin Systems), der er beregnet dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad
gangen.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046.
Støjdæmpningssættet er ikke egnet til digital drift.
• Vær under alle omstændigheder opmærksom på de vink om
sikkerhed, som fi ndes i brugsanvisningen for Deres driftssys-
tem.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det ef-
terfølgende. For reparation eller reservedele bedes De henvende
Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det fi rma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!
ADVARSEL! Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
!
tilfælde have dødelige følger at sluge mere end en magnet.
!
tilfælde have dødelige følger at sluge mere end en magnet.
!
tilfælde have dødelige følger at sluge mere end en magnet.
!
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
!
I givet fald skal der straks søges læge.
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.

17
Parameter • Parameter •
Paramètre • Parameter •
Parámetro • Parametro •
Parameter • Parameter
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Register • Register •
Registre • Register •
Registro • Registro •
Register • Register
Adresse • Address • Adresse • Adres •
Código • Indrizzo • Adress • Adresse 01 - 8001
Anfahrverzögerung • Acceleration delay •
Temoprisation accélération • Optrekvertraging •
Regulación arranque • Ritardo di avviamento •
Igångsättningsreglering • Opstartregulierung
01 - 6303
Höchstgeschwindigkeit • Maximum speed •
Vitesse maximale • Maximumsneilheid • Velocidad máxima •
Velocità massima • Toppfart • Maksimalhastighed 01 - 6305
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Ripristinare sui valori di serie •
Återställa till standardvärden • Tibagestil til serieværdien
0808
Bremsverzögerung • Braking delay • Temporisation de freinage •
Afremvertraging • Frenado lento • Ritardo di frentura •
Bromsfördröjning • Bremseforsinkelse 01 - 6304

18

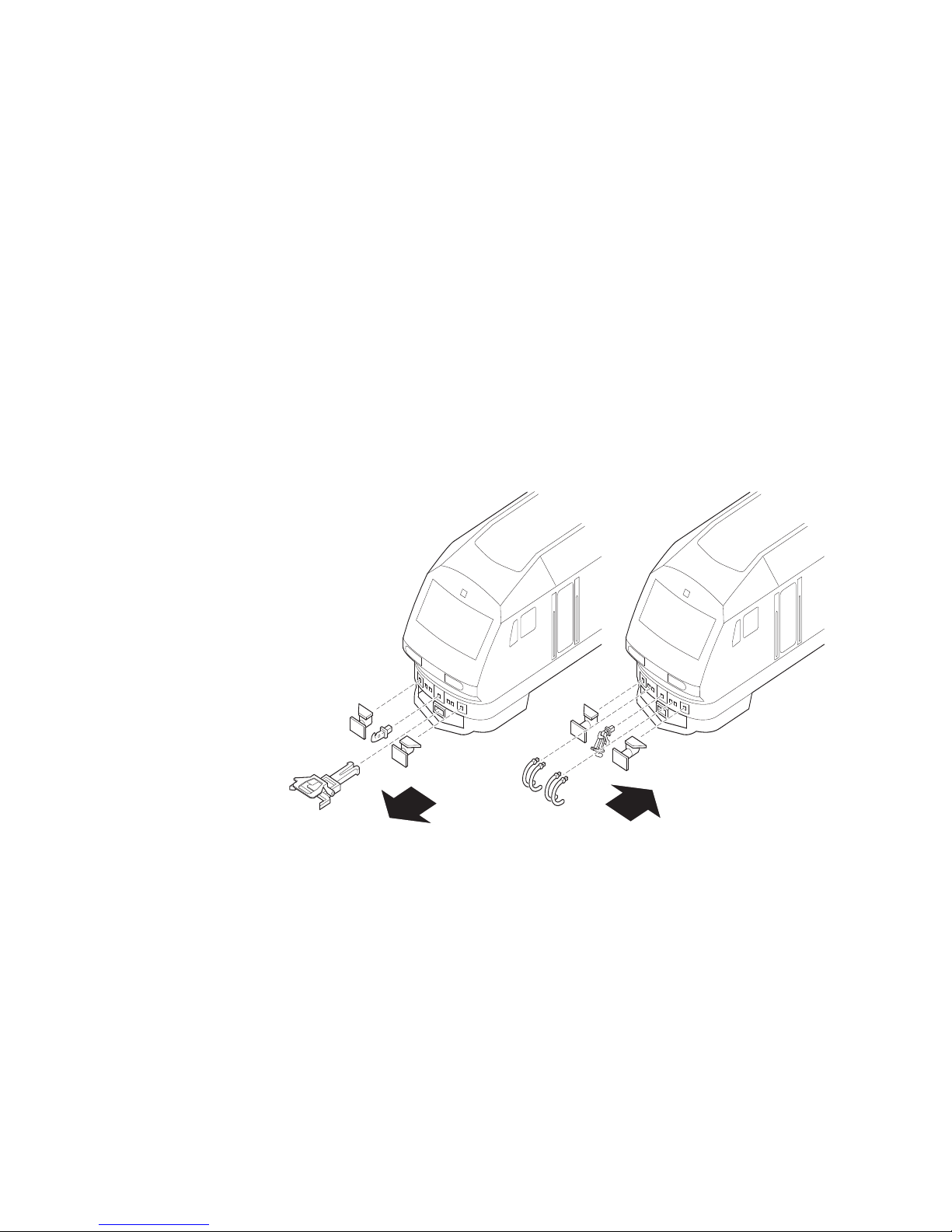

Kupplungen oder Zurüstteile einstecken
Mounting couplers or detail parts
Poser les attelages et les pièces de finition
Koppelingen of extra delen bevestigen
Encajar los enganches o los accesorios suplementarios
Koppling eller tillsatsdelar monteras
Sett inn koplinger eller tilbehør
Koblinger og udstyrsdele indstikkes

19

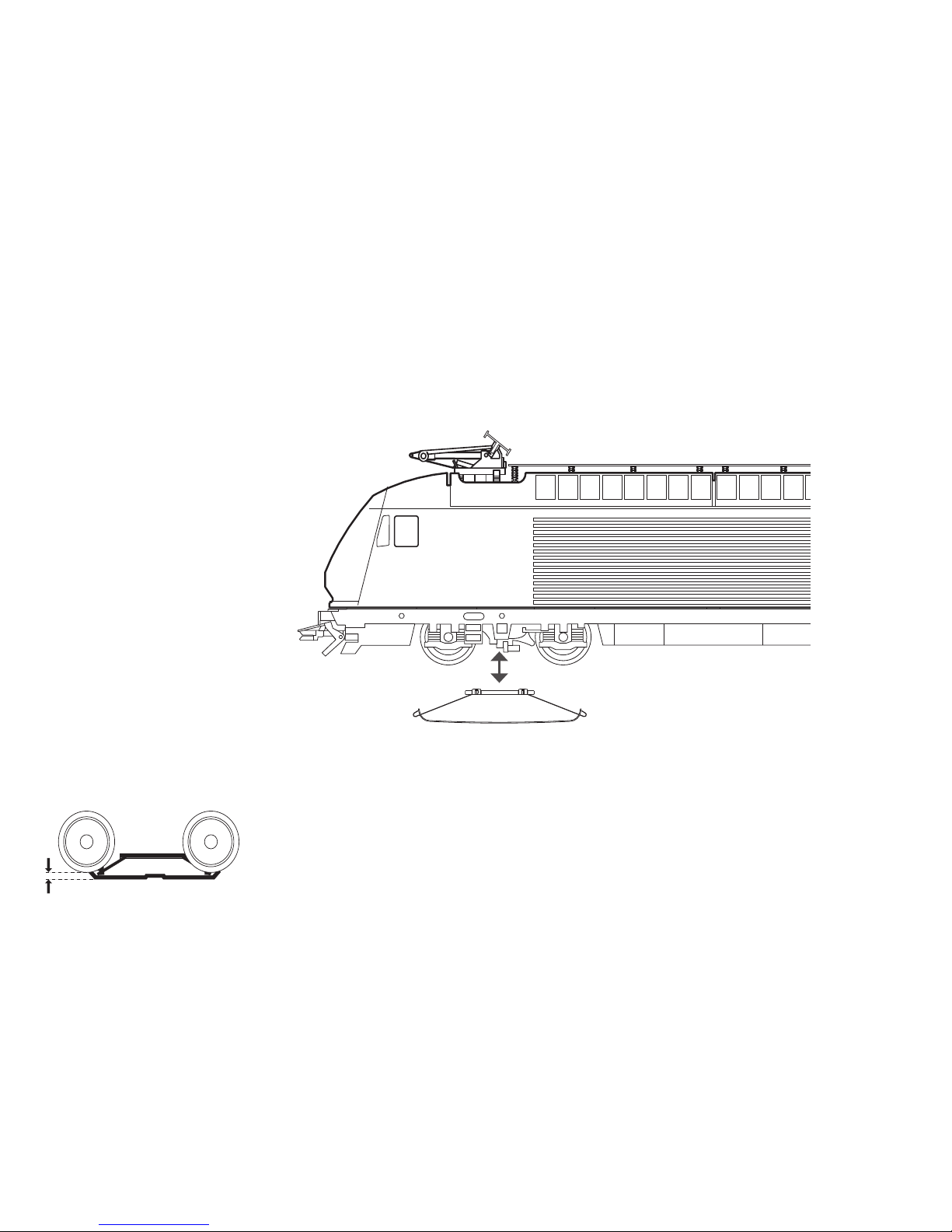

Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
2 mm

20
Gehäuse abnehmen
Removing the body
Enlever le boîtier
Kap afnemen
Retirar la carcasa
Smontare il mantello
Kåpan tas av
Overdel tages af
