marklin 37505 User manual

Modell der ET 420 S-Bahn
37505

2
Inhaltsverzeichnis Seite
Informationen zum Vorbild 4
Hinweise zur Inbetriebnahme 6
Sicherheitshinweise 8
Wichtige Hinweise 8
Funktionen 8
Schaltbare Funktionen 9
Parameter / Register 24
Ergänzendes Zubehör 25
Betriebshinweise 28
Wartung und Instandhaltung 29
Ersatzteile 36
Table of Contents Page
Information about the prototype 4
Notes about using this model for the first time 6
Safety Notes 10
Important Notes 10
Functions 10
Controllable Functions 11
Parameter / Register 24
Completing accessories 25
Information about operation 28
Service and maintenance 29
Spare Parts 36
Sommaire Page
Informations concernant la locomotive réelle 5
Indications relatives à la mise en service 6
Remarques importantes sur la sécurité 12
Information importante 12
Fonctionnement 12
Fonctions commutables 13
Paramètre / Registre 24
Accessoires complémentaires 25
Remarques sur l’exploitation 28
Entretien et maintien 29
Pièces de rechange 36
Inhoudsopgave Pagina
Informatie van het voorbeeld 5
Opmerking voor de ingebruikname 6
Veiligheidsvoorschriften 14
Belangrijke aanwijzing 14
Functies 14
Schakelbare functies 15
Parameter / Register 24
Aanvullende toebehoren 25
Opmerkingen over de werking 28
Onderhoud en handhaving 29
Onderdelen 36

3
Indice de contenido Página
Notas para la puesta en servicio 6
Aviso de seguridad 16
Notas importantes 16
Funciones 16
Funciones posibles 17
Parámetro / Registro 24
Accesorios complementarios 25
Instrucciones de uso 28
El mantenimiento 29
Recambios 36
Indice del contenuto Pagina
Avvertenza per la messa in esercizio 6
Avvertenze per la sicurezza 18
Avvertenze importanti 18
Funzioni 18
Funzioni commutabili 19
Parametro / Registro 24
Accessori complementari 25
Avvertenze per il funzionamento 28
Manutenzione ed assistere 29
Pezzi di ricambio 36
Innehållsförteckning Sida
Anvisningar för körning med modellen 6
Säkerhetsanvisningar 20
Viktig information 20
Funktioner 20
Kopplingsbara funktioner 21
Parameter / Register 24
Ytterligare tillbehör 25
Driftanvisningar 28
Underhåll och reparation 29
Reservdelar 36
Indholdsfortegnelse Side
Henvisninger til ibrugtagning 6
Vink om sikkerhed 22
Vigtige bemærkninger 22
Funktioner 22
Styrbare funktioner 23
Parameter / Register 24
Ekstra tilbehør 25
Brugsanvisninger 28
Service og reparation 29
Reservedele 36

4
Informationen zum Vorbild
Mit der Einführung des S-Bahn-Verkehrs und den im gleichen
Jahr stattfindenden Olympischen Spielen begann 1972 in
München das Zeitalter des Triebwagens ET 420. In der Folgezeit
dehnte sich der Einsatz der bewährten, dreiteiligen Konstruk-
tion, deren Mittelwagen als Baureihe 421 eingereiht ist, auf
weitere S-Bahn-Streckennetze aus, wie zum Beispiel Frankfurt
und Stuttgart. Die damals modernen und schnellen Fahrzeuge
sollten 30 Jahre eine prägende Rolle im Nahverkehr spielen und
erleichterten es Millionen Pendlern, den Arbeitsplatz rascher zu
erreichen.
Eine Einheit bietet 448 Fahrgästen Platz, von denen sich
allerdings 194 Personen mit Stehplätzen begnügen müssen.
Zwischen den drei, in Aluminiumleichtbauweise gefertigten
Einheiten, besteht keine Möglichkeit zum Übergang und ein
ET 420 besitzt zwei voneinander unabhängige elektrische Anla-
gen, somit zwei Hauptschalter, zwei Transformatoren etc. Jeder
Wagen verfügt über 2 Triebdrehgestelle. Alle 12 Achsen eines
Zuges sind mittels Tatzlager-Einzelachsmotoren angetrieben. Der
67,40 Meter lange Zug hat eine Stundenleistung von 2.400 kW
und erreicht eine Höchstgeschwindigkeit von 120 km/h.
Der ET 420 wurde in 8 Bauserien beschafft, die sich naturgemäß
unterscheiden und verschiedene Lackierungen trugen. Die
Münchner Züge erhielten ursprünglich ein blaues Fensterband,
die bekannte orange/kieselgraue Lackierung setzte sich aber
bald überall durch. Heute sind sie alle im nahverkehrsüblichen
Anstrich in verkehrsrot unterwegs.
Information about the prototype
The era of the ET 420 powered rail car train began in Munich
in 1972 with the introduction of the S-Bahn service at the same
time that the Olympic Games were taking place. In the period
following this, the use of this proven, three-part design (whose
middle car was designated as the class 421) was expanded to
other S-Bahn networks such as Frankfurt and Stuttgart. These
were modern, fast units at that time. They were to play a signifi-
cant role in commuter service and made it easier for millions of
commuters to get to work faster.
One unit offers space for 448 passengers, of which 194 had to be
content with standing room. There is no passage way between
the three cars constructed of aluminum, and an ET 420 has two
electrical layouts independent of each other, hence two main re-
lays, two transformers, etc. Each car has two power trucks, i.e.
all 12 axles on a train are driven by means of nose-suspended,
single-axle traction motors. The 67.40 meter / 221 foot 1-9/16 inch
long train has an hourly rating of 2,400 kilowatts / 3,218 horsepo-
wer and reaches a maximum speed of 120 km/h / 75 mph.
The ET 420 was bought in 8 production groups, which naturally
differ from one another and which have different paint schemes.
The Munich trains originally had a blue window band; the
well-known orange / light gray paint scheme quickly spread
everywhere. Today, the trains are all in the “traffic red“ scheme
customary for commuter service.

5
Informatie van het voorbeeld
Met de invoering van het S-Bahn-verkeer en de in datzelfde jaar
plaatsvindende Olympische Spelen begon in 1972 in München
het tijdperk van het treinstel ET 420. In de tijd daarna breidde de
inzet van de beproefde, driedelige constructie, waarvan het mid-
denrijtuig als serie 421 genummerd is, naar andere S-Bahn-lijnen
uit, bijvoorbeeld Frankfurt en Stuttgart, zich uit. De toen moderne
en snelle voertuigen zouden 30 jaar hun stempel op het buurtver-
keer drukken en vergemakkelijkten miljoenen pendelaars de
arbeidsplaats sneller te bereiken.
Een eenheid biedt aan 448 reizigers plaats, waarvan 194 per-
sonen zich echter met staanplaatsen tevreden moeten stellen.
Tussen de drie, in lichte aluminium constructie geproduceerde
eenheden bestaat niet de mogelijkheid van een overgang en een
ET 420 bezit twee van elkaar onafhankelijke elektrische installa-
ties, dus twee hoofdschakelaars, twee transformatoren etc. Elke
wagen beschikt over 2 aangedreven draaistellen, d.w.z. alle 12
assen van de trein zijn door middel van taatslager-eenasmotoren
aangedreven. De 67,40 meter lange trein heeft een uurvermogen
van 2.400 kW en bereikt een maximumsnelheid van 120 km/h.
De ET 420 werd in 8 bouwseries aangeschaft, die uiteraard van
elkaar verschilden en verschillende kleuren droegen. De Mün-
chener treinen kregen oorspronkelijk een blauwe vensterband,
de bekende oranje/kiezelgrijze kleurstelling zette zich spoedig
overal door. Tegenwoordig zijn ze allemaal in de gebruikelijke
kleur voor het buurtverkeer in het verkeersrood onderweg.
Informations concernant la locomotive réelle
L‘ère de l‘automotrice ET 420 débuta en 1972 à Munich avec
l‘introduction du service régional rapide et le déroulement, la
même année, des jeux olympiques. Par la suite, l‘utilisation de la
construction éprouvée à trois éléments, dont la voiture intermé-
diaire est classée dans la série 421, s‘étendit à d‘autres réseaux
régionaux rapides, tels que Frankfurt et Stuttgart. Pendant 30
ans, les véhicules alors modernes et rapides devaient jouer un
rôle marquant dans le trafic à petite distance et permettaient à
des millions de «navetteurs» d‘arriver plus rapidement sur leur
lieu de travail.
Une unité peut accueillir 448 voyageurs, dont 194 doivent
toutefois se contenter de places debout. Entre les trois unités,
de construction légère en aluminium, il n‘y a pas de possibilité
de passage et un ET 420 possède deux installations électriques
indépendantes l‘une de l‘autre, autrement dit deux interrupteurs
principaux, deux transformateurs, etc. Chaque voiture possède
deux bogies moteurs, c‘est à dire tous les 12 essieux d‘une rame
participent à la motorisation grâce à une commande individuelle
par moteur suspendu par le nez. La rame, d‘une longueur de
67,40 m, fournit une puissance unihoraire de 2400 kW et atteint
une vitesse maximale de 120 km/h.
Le ET 420 fut livré en 8 séries, montrant naturellement certaines
différences et qui avaient des livrées différentes. Les rames mu-
nichoises avaient à l‘origine un bandeau de baies bleu, mais la
livrée gris caillou/orange bien connue s‘imposa bientôt partout.
Aujourd‘hui, elles circulent toutes avec la livrée rouge trafic,
habituelle pour le trafic à petite distance.

6

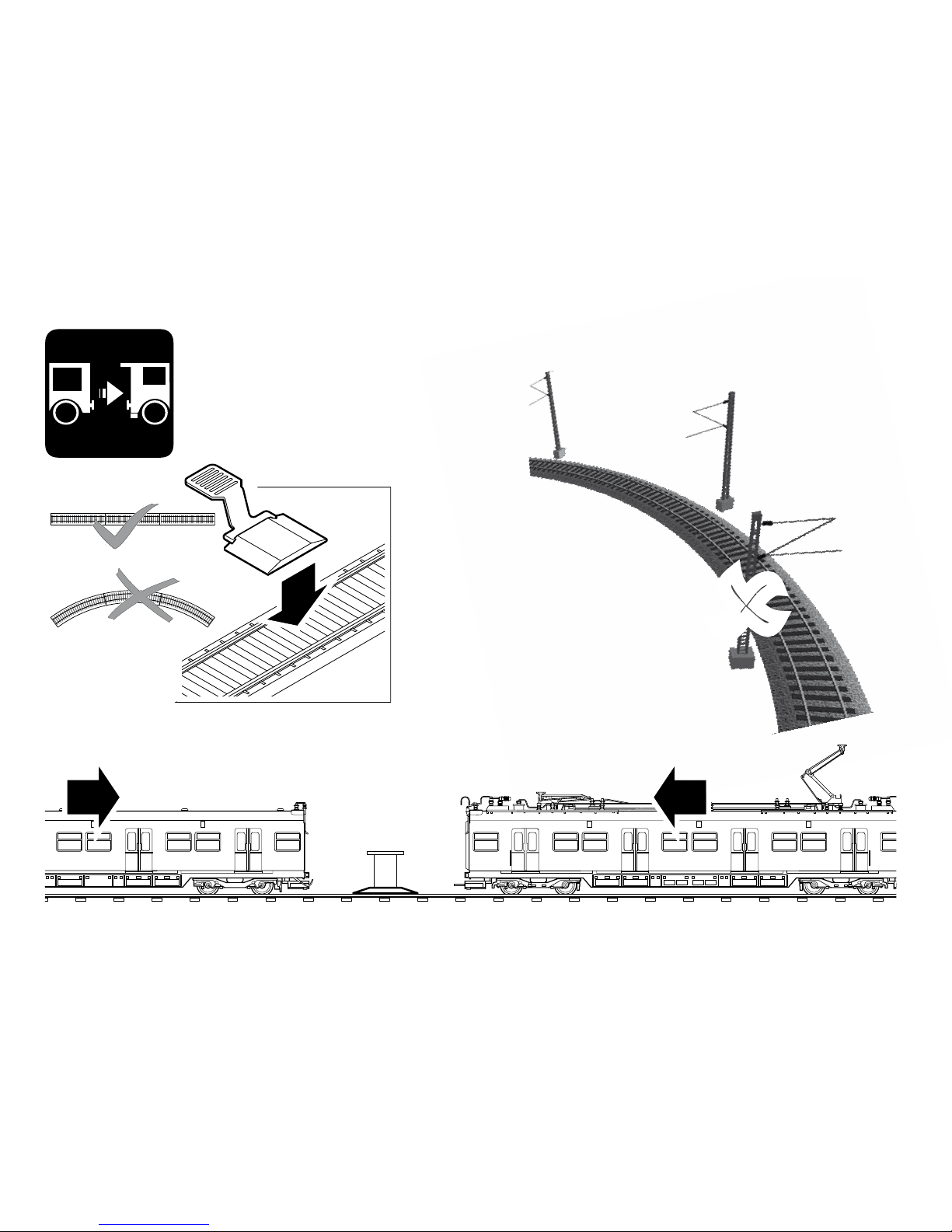

7
r = 360 mm


Oberleitung! • Catenary! • Caténaire! • Bovenleiding!
Línea aérea! • Linea aerea! • Kontaktledningar! • Luftledningsdrift!

8
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssystem
(Märklin Wechselstrom, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAnschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtig-
keit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBestand-
teile des Produktes und müssen deshalb aufbewahrt sowie
bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegendenGaran-
tieurkunde.
• http://www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:20
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:BR ET 420 249-5
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsverzö-
gerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechselfunk-
tionen zur Verfügung.

9

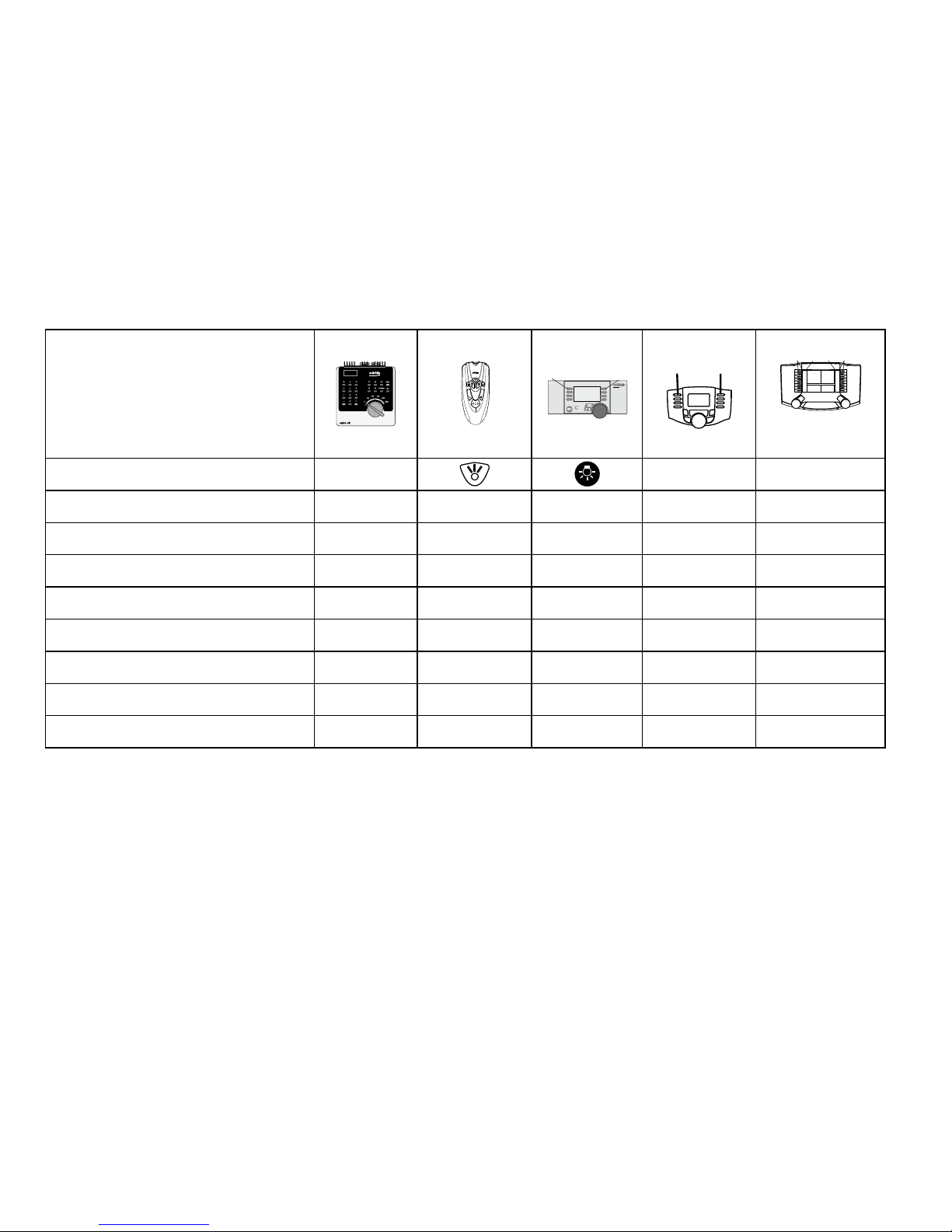

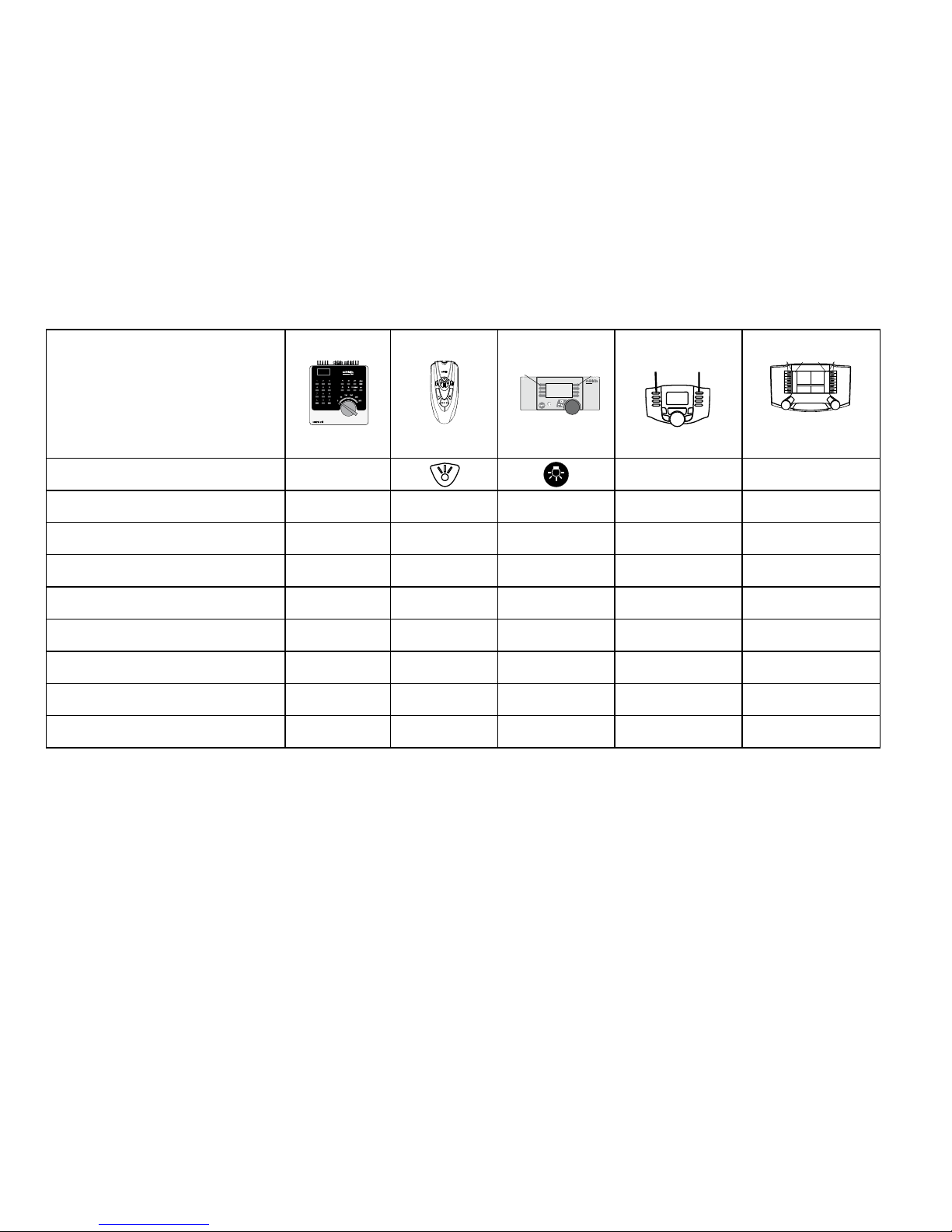

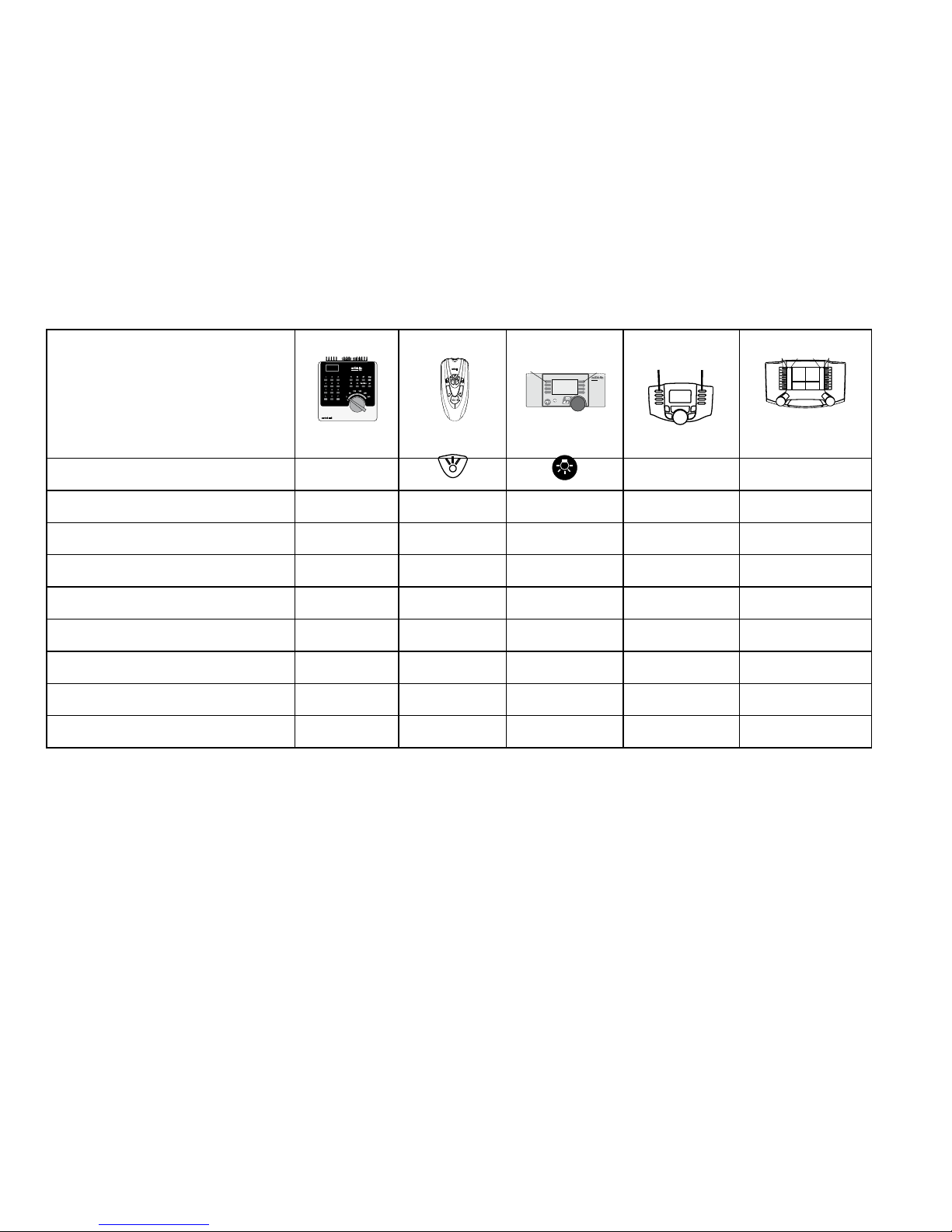

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Innenbeleuchtung f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Geräusch:Signalhorn f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch:Bremsenquietschen — — Funktion 6 Funktion f5 Funktion f5
Stirnbeleuchtung Führerstand 2 * — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Bahnhofsansage — — Funktion 7 Funktion f7 Funktion f7
Stirnbeleuchtung Führerstand 1 * — — Funktion 8 Funktion f8 Funktion f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital / Systems
F0 F4
* nur in Verbindung mit Spitzensignal

10
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:20
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:BR ET 420 249-5
• Adjustableaccelerationdelay(ABV).
• Adjustablebrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperatingsystem
designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransformers
that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extremechanges
in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
• http://www.maerklin.com/en/imprint.html

11
Controllable Functions
Headlights function/off Function f0 Function f0
Interior lights f1 Function 1 Function 3 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 5 Function f2 Function f2
Soundeffect:Horn f3 Function 3 Function 4 Function f3 Function f3
ABV, off f4 Function 4 Function 2 Function f4 Function f4
Soundeffect:Squealingbrakes — —
Function 6 Function f5 Function f5
Headlights at engineer´s cab 2 * — — Function 1 Function f6 Function f6
Soundeffect:Stationannouncements — —
Function 7 Function f7 Function f7
Headlights at engineer´s cab 1 * — — Function 8 Function f8 Function f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital /Systems
F0 F4
* only in conjunction with Headlights/marker lights

12
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantqueparune
seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,
la voie de raccordement doit être déparasitée. A cet effet, uti-
liser le set de déparasitage réf. 74046. Le set de déparasitage
ne convient pas pour l’exploitation en mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrantedu
produit ; ils doivent donc être conservés et, le cas échéant,
transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,adresses-
vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformémentau
certificat de garantie ci-joint.
• http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:20
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:BR ET 420 249-5
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
• Enmoded’exploitationanalogique,seuleslesfonctionsrela-
tives à la conduite et à l‘inversion des feux sont disponibles.

13
Fonctions commutables
Fanal function/off Fonction f0 Fonction f0
Eclairage intérieur f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 5 Fonction f2 Fonction f2
Bruitage:trompe,signal f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage:Grincementdefreins — —
Fonction 6 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 * — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Annonceengare — —
Fonction 7 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 * — — Fonction 8 Fonction f8 Fonction f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital / Systems
F0 F4
* Uniquement en combinaison avec Fanal éclairage

14
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:20
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:BR ET 420 249-5
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/afrem-
vertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfssys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruikenwaarvan
de aangegeven netspanning overeenkomt met de netspan-
ning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschriftenindegebru-
iksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientdeaansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,sterke
temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbestanddeel
van het product en dienen derhalve bewaard en meegeleverd
te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• http://www.maerklin.com/en/imprint.html

15
Schakelbare functies
Frontverlichting function/off Functie f0 Functie f0
Binnenverlichting f1 Functie 1 Functie 3 Functie f1 Functie f1
Geluid:Bedrijfsgeluiden f2 Functie 2 Functie 5 Functie f2 Functie f2
Geluid:signaalhoorn f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid:Piependeremmen — —
Functie 6 Functie f5 Functie f5
Frontverlichting Cabine 2 * — — Functie 1 Functie f6 Functie f6
Geluid:stationsomroep — —
Functie 7 Functie f7 Functie f7
Frontverlichting Cabine 1 * — — Functie 8 Functie f8 Functie f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital / Systems
F0 F4
* alleen in combinatie met Frontsein

16
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistemade
corriente propio (Märklin AC – Märklin Delta – Märklin Digital
o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarsedescle
una sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasdeseguridad
indicadas en las instrucciones de su sistema de funciona-
miento.
• Paraelfuncionamientoconvencionaldelalocomotoradeben
suprimirselasinterferenciasenlavíadeconexióndela
alimentación.Paraellodebeemplearseelsetsupresorde
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolardirec-
ta, a oscilaciones fuertes de temperatura o a una humedad
del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparteíntegra
del producto y, por este motivo, deben guardarse y entregarse
junto con el producto en el caso de venderlo o transmitirlo a
otro.
• Parareparacionesorecambioscontacteconsuproveedor
Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:20
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:BR ET 420 249-5
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranqueyfrena-
do,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.

17
Funciones posibles
Faros frontales function/off Funciónf0 Funciónf0
Iluminacióninterior f1
Función1 Función3 Funciónf1 Funciónf1
Ruido:Ruidodeexplotación f2
Función2 Función5 Funciónf2 Funciónf2
Ruido:Bocinadeaviso f3
Función3 Función4 Funciónf3 Funciónf3
ABV, apagado f4
Función4 Función2 Funciónf4 Funciónf4
Ruido:Chirridodelosfrenos — —
Función6 Funciónf5 Funciónf5
Faros frontales a la cabina 2 * — — Función1 Funciónf6 Funciónf6
Ruido:Locuciónhabladaenestaciones — —
Función7 Funciónf7 Funciónf7
Faros frontales a la cabina 1 * — — Función8 Funciónf8 Funciónf8
f0 f8 f0f8
STOP mobile station
systems
15
Digital / Systems
F0 F4
*SólojuntoconSeñal de cabeza

18
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:20
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:BR ET 420 249-5
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura,velocitàmassima):
tramite Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconunsistema
di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasformatori
che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostessotempo
con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodiali-
mentazione deve essere protetto dai disturbi. A tale scopo si deve
impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi
non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolaredi-
retto, a forti escursioni di temperatura oppure a elevata umidità
dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconouncompo-
nente sostanziale del prodotto e devono pertanto venire conser-
vati nonché consegnati insieme in caso di ulteriore cessione del
prodotto.
• Perleriparazioniolepartidiricambio,contrattareilrivendi-
tore Märklin.
• Prestazionidigaranziaegaranziainconformitàall’accluso
certificato di garanzia.
• http://www.maerklin.com/en/imprint.html

19
Funzioni commutabili
Illuminazione di testa function/off Funzione f0 Funzione f0
Illuminazione interna f1 Funzione 1 Funzione 3 Funzione f1 Funzione f1
Rumore:Rumoridiesercizio f2 Funzione 2 Funzione 5 Funzione f2 Funzione f2
Rumore:trombadisegnalazione f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV, spente f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore:Stridoredeifreni — —
Funzione 6 Funzione f5 Funzione f5
Illuminazione di testa della cabina 2 * — — Funzione 1 Funzione f6 Funzione f6
Rumore:annunciodistazione — —
Funzione 7 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 * — — Funzione 8 Funzione f8 Funzione f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital / Systems
F0 F4
* soltanto in abbinamento con Segnale di testa

20
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:20
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:BR ET 420 249-5
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväxlings-
funktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpassade
för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningensom
hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 74046 med avstörning och
överbelastningsskydd. Avstörningsskyddet får inte användas
vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatempera-
turväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelavprodukten
och måste därför sparas och alltid medfölja produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• http://www.maerklin.com/en/imprint.html
