marklin 37949 User manual

Modell der Dampflokomotive BR 03
37949
All manuals and user guides at all-guides.com

2
Inhaltsverzeichnis Seite
Betriebshinweise 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Ergänzendes Zubehör 24
Wartung und Instandhaltung 29
Ersatzteile 35
Table of Contents Page
Information about operation 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Complementary accessories 24
Service and maintenance 29
Spare Parts 35
Sommaire Page
Remarques sur l’exploitation 4
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Accessoires complémentaires 24
Entretien et maintien 29
Pièces de rechange 35
Inhoudsopgave Pagina
Opmerkingen over de werking 4
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Aanvullende toebehoren 24
Onderhoud en handhaving 29
Onderdelen 35
All manuals and user guides at all-guides.com

3
Indice de contenido Página
Instrucciones de uso 4
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Accesorios complementarios 24
El mantenimiento 29
Recambios 35
Indice del contenuto Pagina
Avvertenze per il funzionamento 4
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Accessori complementari 24
Manutenzione ed assistere 29
Pezzi di ricambio 35
Innehållsförteckning Sidan
Driftanvisningar 4
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Ytterligare tillbehör 24
Underhåll och reparation 29
Reservdelar 35
Indholdsfortegnelse Side
Brugsanvisninger 4
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Ekstra tilbehør 24
Service og reparation 29
Reservedele 35
All manuals and user guides at all-guides.com

4
Verstellbarer Tenderabstand. In
Werksauslieferung langer Tenderab-
stand eingestellt. Zum Verpacken den
langen Tenderabstand einstellen!
Wichtig: Im Fahrbetrieb (rmin = 360
mm): Lok und Tender auf maximalen
Abstand einstellen. Nur bei der
Präsentation z.B. in einer Vitrine kann
der Abstand zwischen Lok und Tender minimiert werden.
Adjustable tender spacing. The unit
comes from the factory with the long
tender spacing set. Extend the spacing
between the locomotive and tender
to the longest point for packaging
purposes.
Important: In regular layout operation
(required minimum radius =
360 mm / 14-3/16”): Set the locomotive
and the tender for the maximum spa-
cing. The spacing between the locomo-
tive and the tender can be reduced to
the minimum only when the model is on
display such as in a display case.
Ecart entre tender et loco réglable.
Ecart réglé à la livraison : long. Réduire
l‘écart avec le tender pour l‘emballage!
Important : En exploitation (rmin = 360
mm) : Régler l’écart entre locomotive et
tender à la valeur maximale. Ne régler
Click!
l’écart sur une valeur inférieure que pour la présentation,
par exemple dans une vitrine.
Afstand tussen loc en tender verstelbaar. Af fabriek is de
langere afstand ingesteld. Voor het verpakken de langere
tenderafstand instellen!
Belangrijk: In het rijbedrijf (rmin = 360 mm): loc en tender
op de maximale onderlinge afstand instellen. Alleen bij een
presentatie bijv. in een vitrine kan de afstand tussen loc en
tender geminimaliseerd worden.
All manuals and user guides at all-guides.com

5
Distancia de ténder regulable. De fábrica se entrega aju-
stada con una distancia de ténder larga. Para su embalaje,
ajustar la separación larga del ténder!
Importante: En funcionamiento: (rmin = 360 mm): regular la
distancia entre la locomotora y el ténder al máximo. Solo
para presentaciones, p.e. en vitrinas, se puede acortar la
distancia entre la locomotora y el ténder.
Distanza del tender regolabile. Nella fornitura di fabbrica è
impostata la distanza del tender più lunga. Per l’imballaggio
impostare la distanza lunga del tender!
Importante: Nell’esercizio di marcia (rmin = 360 mm):
regolare locomotiva e tender per la massima distanza. La
distanza tra locomotiva e tender può venire ridotta al minimo
soltanto in caso di esposizione, ad es. in una vetrina.
Inställbart avstånd mellan lok och tender. Vid leverans från
fabriken är ett långt avstånd mellan lok och tender inställt.
Vid återförpackning i originalboxen måste det längre avstån-
det till tendern ställas in!
Viktigt:
Ställ in loket och tendern på maximalt avstånd
(rmin = 360 mm) under körning. Endast vid presentation, t ex i
ett vitrinskåp kan avståndet mellan lok och tender minimeras.
Indstillelig tenderafstand. Lang tenderafstand er indstillet
fra fabrikken. Til pakning skal den lange tenderafstand
indstilles!
Vigtigt: I køredrift (rmin = 360 mm): Indstil lokomotivet og
tenderen til maksimal afstand. Afstanden mellem lokomo-
tivet og tenderen kan kun minimeres ved udstilling, f.eks. i
en vitrine.
All manuals and user guides at all-guides.com

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem
(Märklin AC, Märklin Delta, Märklin Digital, DCC oder
Märklin Systems)
eingesetzt werden.
• NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• VerbauteLED`sentsprechenderLaserklasse1nachNorm
EN 60825-1.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBe-
standteiledesProduktesundmüssendeshalbaufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• Mfx-TechnologiefürMobileStation/CentralStation.
Name ab Werk: 03 219 DB
• AdresseabWerk:MM 03 / DCC 03
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung, Höchstgeschwindigkeit):
überControlUnit,MobileStationoderCentralStation.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• DiverseschaltbareFunktionen.
• Rauchsatznachrüstbar-auchfürdenAnalogbetrieb.
• SpielmodusLokführer
• WeiterführendeErläuterungenzumSpielmodusnden
Sie in der ergänzenden Anleitung (beiliegend).
• ImAnalogbetriebstehennurdieRauch-,Fahr-undLicht-
wechselfunktionenzurVerfügung
• DerbefahrbareMindestradiusist360mm.
Hinweis:
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
Protokolle ist in der Wertung fallend:
Priorität 1: mfx
Priorität 2: DCC
Priorität 3: MM
Wennzweiodermehrdigital-ProtokolleamGleiserkannt
werden, wählt der Decoder automatisch das höchstwertige
Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder
mfx.EinzelneProtokollekönnenüberdenParameterCV50
deaktiviert werden.
All manuals and user guides at all-guides.com

7
Schaltbare Funktionen
6021 MS I 2 MS II CS I CS II/III
Spitzensignal F0
Rauchgenerator 4F1 7
Betriebsgeräusch 3F2 3
Geräusch:Lokpfeifelang F3 4
ABV, aus F4 2
Geräusch:Bremsenquietschenaus F5 8
Geräusch:Luftpumpe F6 1
Geräusch:Rangierpff F7 5
Geräusch:Dampfablassen F8 6
Geräusch:Kohleschaufeln F9
Geräusch:Schaffnerpff F10
Geräusch:Schüttelrost F11
Geräusch:Wasserpumpe F12
Geräusch:Injektor F13
Geräusch:Sanden F14
Geräusch:Bremsenquietschenaus1F15 1 Nurfür„Spielewelt“;nichtverschieben(nichtmappen).
2 DieZahlentsprichtderTastennummeraufdemGerät.
3mit Zufallsgeräuschen
4 GehörtnichtzumLieferumfang
Schaltbare Funktionen
6021 MS I 2 MS II CS I CS II/III
Geräusch:Wasserfassen F16
Geräusch:Sandfassen F17
Geräusch:Kohlefassen F18
All manuals and user guides at all-guides.com

8
Functions
• Recognitionofthemodeofoperation:automatic.
• MfxtechnologyfortheMobileStation/CentralStation.
Name set at the factory: 03 219 DB
• Addresssetatthefactory:MM 03 / DCC 03
• Settingthelocomotiveparameters(address,accelerati-
on/braking delay, maximum speed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Variouscontrollablefunctions.
• Asmokegeneratorcanberetrottedtothelocomotive-
also for analog operation.
• ModeofOperation:LocomotiveEngineer
• Additionalexplanationsaboutthemodeofoperationcan
be found in the supplemental instructions (included).
• Onlythesmoke,running,andlightchangeoverfunctions
are available in analog operation.
• Theminimumusableradiusis360mm/14-3/16“.
Note:
The digital protocol with the most possibilities is the highest
order digital protocol. The sequence of digital protocols in
descending order is:
Priority 1: mfx
Priority 2: DCC
Priority 3: MM
If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.For example, if mfx & MM are recognized, the mfx
digital protocol is taken on by the decoder. Individual proto-
cols can be deactivated with Parameter CV 50.

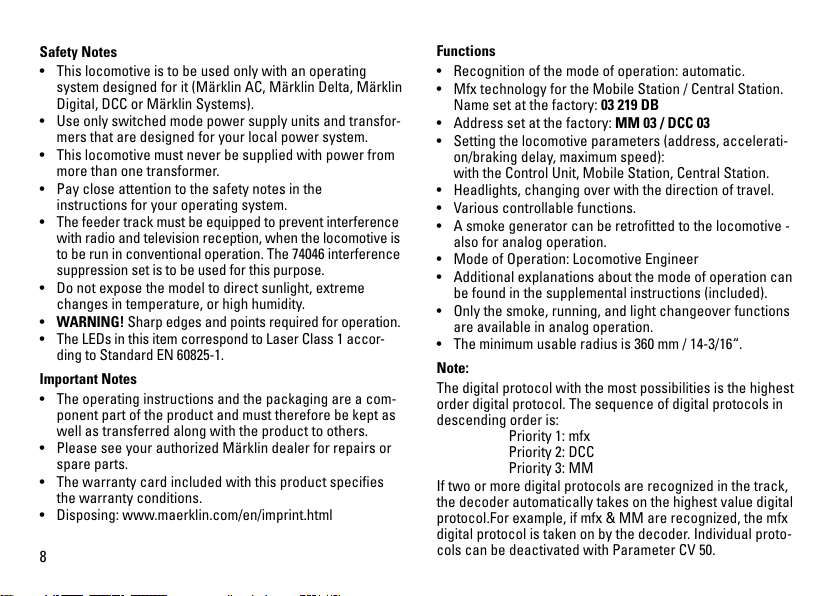

Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital, DCC or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
• TheLEDsinthisitemcorrespondtoLaserClass1accor-
ding to Standard EN 60825-1.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html
All manuals and user guides at all-guides.com

9
Controllable Functions
6021 MS I 2 MS II CS I CS II/III
Headlights F0
Smoke generator 4F1 7
Operating sounds 3F2 3
Sound effect: Long locomotive whistle F3 4
ABV, off F4 2
Sound effect: Squealing brakes off F5 8
Sound effect: Air pump F6 1
Sound effect: Switching whistle F7 5
Sound effect: Blowing off steam F8 6
Sound effect: Coal being shoveled F9
Sound effect: Conductor whistle F10
Sound effect: Rocker grate F11
Sound effect: Water pump F12
Sound effect: Injector F13
Sound effect: Sanding F14
Sound effect: Squealing brakes off 1F15
1 Onlyfor„WorldofOperation“,donotmove(donotmap).
2The number corresponds to the button number on the
device.
3with random sounds
4Not included in delivery scope
Controllable Functions
6021 MS I 2 MS II CS I CS II/III
Sound effect: Filling water F16
Sound effect: Filling sand F17
Sound effect: Filling coal F18
All manuals and user guides at all-guides.com

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital, DCC ou Märklin Systems)
.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel, la voie de raccordement doit être déparasitée. A
cet effet, utiliser le set de déparasitage réf. 74046. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• LesDELinstalléescorrespondentàlaclasselaser1
selon la norme EN 60825-1.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
aucerticatdegarantieci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• TechnologiemfxpourMobileStation/CentralStation.
Nom en codee en usine: 03 219 DB
• Adresseencodéeenusine:MM 03 / DCC 03
• Réglagedesparamètresdelaloco(adresse,
temporisation accélér.-freinage, vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
• Diversesfonctionscommutables.
• Installationultérieured’ungénérateurdefuméepossible
- également pour exploitation analogique.
• Modedejeu«Conducteurdetrain»
• Voustrouverezdeplusamplesinformationsconcernant
le mode de jeu dans la notice complémentaire (ci-jointe).
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la fumée, la conduite et l’inversion des feux
sont disponibles.
• Lerayonminimumdedéplacementestde360mm.
Indication:
Le protocole numérique offrant les possibilités les plus
nombreuses est le protocole numérique à bit de poids
fort. La hiérarchisation des protocoles numériques est
descendante :
Priorité 1 : mfx
Priorité 2 : DCC
Priorité 3 : MM
Si deux ou plus de deux protocoles numériques sont re-
connus sur la voie, le décodeur choisit automatiquement le
protocolenumériqueleplussignicatif.Entrelesprotocoles
mfx & DCC par exemple, le décodeur choisira le protocole
numérique mfx. Vous pouvez désactiver les différents proto-
coles via le paramètre CV 50.
All manuals and user guides at all-guides.com

11
Fonctions commutables
6021 MS I 2 MS II CS I CS II/III
Fanal F0
Générateurdefumée4F1 7
Bruit d’exploitation 3F2 3
Bruitage : Sifflet locomotive long F3 4
ABV, désactivé F4 2
Bruitage:Grincementdefreins
désactivé F5 8
Bruitage : Compresseur F6 1
Bruitage : Sifflet pour manœuvre F7 5
Bruitage : Échappement de la vapeur F8 6
Bruitage : Pelletage du charbon F9
Bruitage : Sifflet Contrôleur F10
Bruitage:Grilleàsecousses F11
Bruitage : Pompe à eau F12
Bruitage : Injecteur F13
Bruitage : Sablage F14
Bruitage:Grincementdefreins
désactivé 1F15
1 Valableuniquementpour«universludique»,nepas
déplacer (pas de mapping).
2Le chiffre correspond au numéro de la touche sur
l’appareil.
3avec bruits aléatoires
4Ne fait pas partie de la fourniture
Fonctions commutables
6021 MS I 2 MS II CS I CS II/III
Bruitage : Approvisionnement en eau F16
Bruitage : Approvisionnement en sable F17
Bruitage : Approvisionnement en
charbon F18
All manuals and user guides at all-guides.com

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Mfx-technologievoorhetMobileStation/CentralStation.
Naam af de fabriek: 03 219 DB
• Vanafdefabriekingesteld:MM 03 / DCC 03
• Instellenvandelocomotiefparameters(adres,optrek-
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Diverseschakelbarefuncties.
• Rookgeneratornadienintebouwen-ookvooranaloog
bedrijf.
• Speelmodusmachinist
• Verdereaanwijzingenvoordezespeelmodusvindtuinde
bijgevoegde uitgebreide gebruiksaanwijzing.
• Inanaloogbedrijfzijnalleenroken-,rijden,enlichtwisse-
ling als functie beschikbaar.
• Deberijdbareminimumradiusbedraagt360mm.
Opmerking:
Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalproto-
collen is afnemend in mogelijkheden:
Prioriteit 1: mfx
Prioriteit 2: DCC
Prioriteit 3: MM
Als er twee of meer digitale protocollen op de rails worden
herkend, dan neemt de decoder automatisch het hoogwaar-
digsteprotocolover;bijv.wordmfx&MMherkend,dan
wordt het mfx signaal door de decoder overgenomen. De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.

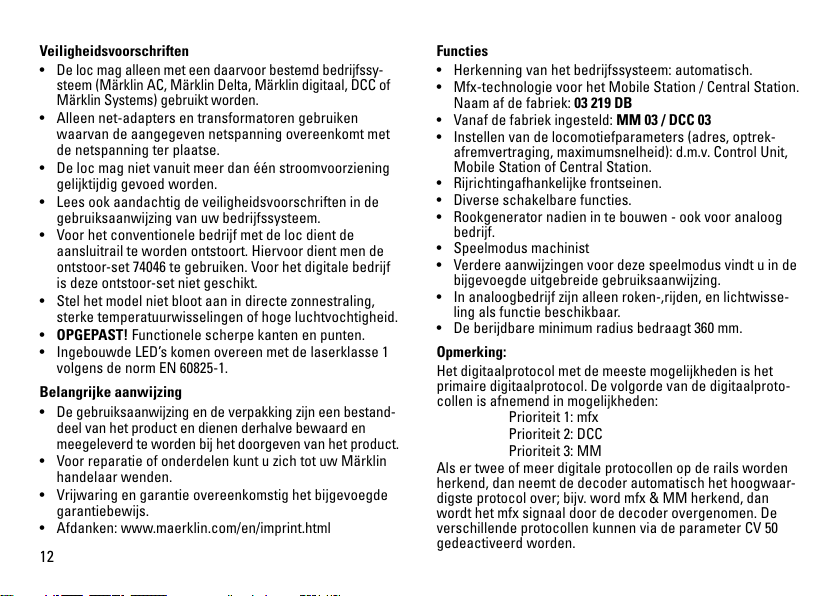

Veiligheidsvoorschriften
•
De loc mag alleen met een daarvoor bestemd bedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
• IngebouwdeLED’skomenovereenmetdelaserklasse1
volgens de norm EN 60825-1.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html
All manuals and user guides at all-guides.com

13
Schakelbare functies
6021 MS I 2 MS II CS I CS II/III
Frontsein F0
Rookgenerator 4F1 7
Bedrijfsgeluiden 3F2 3
Geluid:locuitlang F3 4
ABV, uit F4 2
Geluid:piependeremmenuit F5 8
Geluid:luchtpomp F6 1
Geluid:rangeeruit F7 5
Geluid:stoomafblazen F8 6
Geluid:kolenscheppen F9
Geluid:conducteuruit F10
Geluid:schudrooster F11
Geluid:waterpomp F12
Geluid:injector F13
Geluid:zandstrooier F14
Geluid:piependeremmenuit1F15
1 Alleenvoor“Speelwereld”,nietverschuiven(niet
mappen).
2Het getal komt overeen met het toetsnummer op het
apparaat.
3met toevalsgeluiden
4Maakt geen deel uit van het leveringspakket
Schakelbare functies
6021 MS I 2 MS II CS I CS II/III
Geluid:Waterinnemen F16
Geluid:zandbijvullen F17
Geluid:kolenladen F18
All manuals and user guides at all-guides.com

14

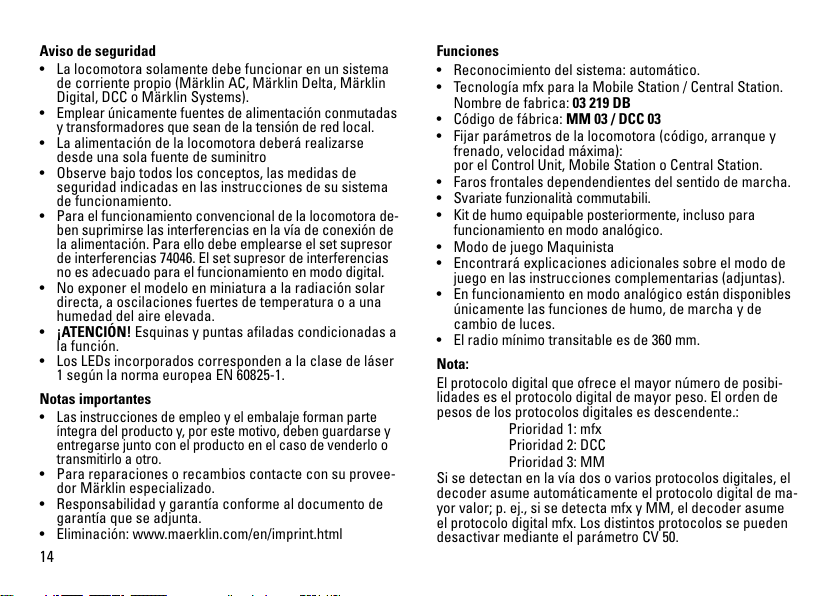

Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC, Märklin Delta, Märklin
Digital, DCC o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
y transformadores que sean de la tensión de red local.
• Laalimentacióndelalocomotoradeberárealizarse
desde una sola fuente de suminitro
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN!Esquinasypuntasaladascondicionadasa
la función.
• LosLEDsincorporadoscorrespondenalaclasedeláser
1segúnlanormaeuropeaEN60825-1.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• TecnologíamfxparalaMobileStation/CentralStation.
Nombre de fabrica: 03 219 DB
• Códigodefábrica:MM 03 / DCC 03
• Fijarparámetrosdelalocomotora(código,arranquey
frenado, velocidad máxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Svariatefunzionalitàcommutabili.
• Kit de humo equipable posteriormente, incluso para
funcionamiento en modo analógico.
• MododejuegoMaquinista
• Encontraráexplicacionesadicionalessobreelmodode
juego en las instrucciones complementarias (adjuntas).
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdehumo,demarchayde
cambio de luces.
• Elradiomínimotransitableesde360mm.
Nota:
Elprotocolodigitalqueofreceelmayornúmerodeposibi-
lidades es el protocolo digital de mayor peso. El orden de
pesos de los protocolos digitales es descendente.:
Prioridad 1: mfx
Prioridad 2: DCC
Prioridad 3: MM
Si se detectan en la vía dos o varios protocolos digitales, el
decoder asume automáticamente el protocolo digital de ma-
yorvalor;p.ej.,sisedetectamfxyMM,eldecoderasume
el protocolo digital mfx. Los distintos protocolos se pueden
desactivar mediante el parámetro CV 50.
All manuals and user guides at all-guides.com

15
Funciones posibles
6021 MS I 2 MS II CS I CS II/III
Señal de cabeza F0
Generadordehumo4F1 7
ruido de explotación 3F2 3
Ruido del silbido de la locomotora,
señal larga F3 4
ABV, apagado F4 2
Ruido: Desconectar chirrido de los frenos F5 8
Ruido: Bomba de aire F6 1
Ruido: Silbato de maniobras F7 5
Ruido: Purgar vapor F8 6
Ruido: Cargar carbón con pala F9
Ruido: Silbato de Revisor F10
Ruido: Parrilla vibratoria F11
Ruido: Bomba de agua F12
Ruido: Inyector F13
Ruido: Arenado F14
Ruido: Desconectar chirrido de los frenos 1 F15
1 Sóloparael„MundodeJuegos“,nodeslizar(no
mapear).
2 Elnúmerocorrespondealnúmerodeteclaenel
dispositivo.
3con ruidos aleatorios
4No está incluido en el conjunto de piezas suministradas
Funciones posibles
6021 MS I 2 MS II CS I CS II/III
Ruido: Recoger agua F16
Ruido: Añadir arena F17
Ruido: Recoger carbón F18
All manuals and user guides at all-guides.com

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico
• TecnologiamfxperMobileStation/CentralStation.
Nome di fabrica: 03 219 DB
• Indirizzodifabbrica:MM 03 / DCC 03
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardo di avviamento/frenatura, velocità massima): tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Svariatefunzionalitàcommutabili.
• Apparatofumogenoequipaggiabileinseguito-ancheper
il funzionamento analogico.
• ModalitàdiGiocoMacchinista
• Ulteriorispiegazionisutalemodalitàdigiocopotete
trovare nelle istruzioni supplementari (accluse).
• Nelfunzionamentoanalogicosihannoadisposizione
soltanto le funzionalità fumogena, di marcia e di commuta-
zione dei fanali.
• Ilraggiominimopercorribileèdi360mm.
Avvertenza:
Il protocollo Digital con il maggior numero di possibilità è
il protocollo digitale di massimo valore. La sequenza dei
protocolli Digital, con valori decrescenti, è:
Priorità 1: mfx
Priorità 2: DCC
Priorità 3: MM
Qualora sul binario vengano riconosciuti due o più protocolli
digitali, il Decoder assume automaticamente il protocollo di-
gitaleconilvalorepiùelevato;ades.sevienericonosciuto
mfx & MM, viene assunto dal Decoder il protocollo digitale
mfx. I singoli protocolli possono venire disattivati mediante il
parametro CV 50.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital, DCC oppure Märklin Systems).
• Impiegaresoltantoalimentatori„switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
• ILEDincorporaticorrispondonoallacategoriadilaser1
secondo la Norma EN 60825-1.
Avvertenze importanti
• Leistruzionidiimpiegoel’imballaggiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformità
all’acclusocerticatodigaranzia.
• Smaltimento:www.maerklin.com/en/imprint.html
All manuals and user guides at all-guides.com

17
Funzioni commutabili
6021 MS I 2 MS II CS I CS II/III
Segnale di testa F0
Apparato fumogeno 4F1 7
Rumori di esercizio 3F2 3
Rumore: Fischio da locomotiva lunga F3 4
ABV, spente F4 2
Rumore: stridore dei freni escluso F5 8
Rumore: compressore dell’aria F6 1
Rumore: Fischio di manovra F7 5
Rumore: scarico del vapore F8 6
Rumore: Spalatura del carbone F9
Rumore: Fischio di capotreno F10
Rumore:Grigliaascuotimento F11
Rumore: Pompa di alimentazione acqua F12
Rumore: Iniettore F13
Rumore: sabbiatura F14
Rumore: stridore dei freni escluso 1F15
1 Soloper„MondodelGioco“,nonspostare(non
mappare).
2Tale numero corrisponde al numero del tasto
sull’apparato.
3con rumori casuali
4Non incl. nella fornitura
Funzioni commutabili
6021 MS I 2 MS II CS I CS II/III
Rumore: Rifornimento acqua F16
Rumore: Riempimento con sabbia F17
Rumore: Rifornimento carbone F18
All manuals and user guides at all-guides.com

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Mfx-teknologiförMobileStation/CentralStation.
Namn fran tillverkaren: 03 219 DB
• Adressfråntillverkaren:MM 03 / DCC 03
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning, toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Olikainställbarafunktioner.
• Röksats kan monteras i efterhand - även för analogdrift.
• SpelmodusLokförare
• Ytterligareinformationomspelmodusåternnsibruksan-
visningarna (bifogas).
• Vidanalogkörningärendaströk-,kör-ochljusväxlings-
funktionerna åtkomliga.
• Användbarminstakurvradieär360mm.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:
Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enstaka protokoll kan avaktiveras
med hjälp av CV 50.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• InbyggdaLED(lysdioder)motsvararlaser-klass1enligt
Ennorm 60825-1.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html
All manuals and user guides at all-guides.com

19
Kopplingsbara funktioner
6021 MS I 2 MS II CS I CS II/III
Frontstrålkastare F0
Röksats 4F1 7
Trakljud3F2 3
Ljud: Lokvissla långt F3 4
ABV, från F4 2
Ljud: Bromsgnissel, från F5 8
Ljud: Luftpump F6 1
Ljud: Rangervissla F7 5
Ljud: Ånga släpps ut F8 6
Ljud: Kol skyfflas F9
Ljud: Konduktörvissla F10
Ljud: Roster skakas F11
Ljud: Vattenpump F12
Ljud: Injektor F13
Ljud: Sandning F14
Ljud: Bromsgnissel, från 1F15 1 Endastför“simulatormiljö“,yttasej(mappasej).
2Siffran motsvarar körkontrollens knappnummer.
3med slumpmässiga ljudinslag
4Ingår inte i leveransen
Kopplingsbara funktioner
6021 MS I 2 MS II CS I CS II/III
Ljud: Påfyllning av vatten F16
Ljud: Påfyllning av sand F17
Ljud: Påfyllning av kol F18
All manuals and user guides at all-guides.com

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Mfx-teknologitilMobileStation/CentralStation.
Navn ab fabrik: 03 219 DB
• Adresseabfabrik:MM 03 / DCC 03
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse, maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Diversestyrbarefunktioner.
• Røggeneratorkaneftermonteres–ogsåtilanalogdrift.
• Operationsmoduslokomotivfører
• Yderligerebemærkningeromoperationsmodusndesi
den supplerende vejledning (vedlagt).
• Vedanalogdriftstårkunrøg-,køre-oglysskiftfunktioner
til rådighed.
• Mindesteradiusudgør360mm.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:
Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enkelte protokoller kan deaktiveres
via parameter CV 50.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(Märklin
AC, Märklin Delta, Märklin Digital, DCC eller Märklin
Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
omsikkerhed,somndesibrugsanvisningenforDeres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Deindbyggedelysdiodersvarertillaserklasse1ihenhold
til normen EN 60825-1.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
All manuals and user guides at all-guides.com
