marklin 74492 User manual

74492
Elektrischer Weichen-Antrieb
Electric Turnout Mechanism
Moteur d’aiguillage électrique
Elektrische wisselaandrijving
Motor para desvíos
Azionamento elettromagnetico per deiatoi
Elektrisk växeldrivning
Elektrisk sporskiftedrev

2
GB
D
NL
F
1. Bestimmungsgemäße Verwendung 4
2. Sicherheitshinweise 4
3. Wichtige Hinweise 4
4. Lieferumfang 4
5. Symbole und Bedeutung 4
6. Vorbereitungen 5
6.1 Aufbau und Anschluss 5
7. Ergänzendes Zubehör 7
8. Funktionsstörungen 7
9. Entsorgung 7
10. Garantie 7
1. Utilisation conforme à sa destination 12
2. Remarques sur la sécurité 12
3. Information importante 12
4. Matériel fourni 12
5. Symboles et signification 12
6. Préparatifs 13
6.1 Installation et raccordement 13
7. Accessoires complémentaires 15
8. Dysfonctionnements 15
9. Elimination 15
10. Garantie 15
1. Verantwoord gebruiken 16
2. Veiligheidsvoorschriften 16
3. Belangrijke aanwijzing 16
4. Leveringsomvang 16
5. Symbolen en hun betekenis 16
6. Voorbereidingen 17
6.1 Montage en aansluiting 17
7. Aanvullende toebehoren 19
8. Storingen 19
9. Afdanken 19
10. Garantie 19
1. Using the Product as Intended 8
2. Safety Notes 8
3. Important Notes 8
4. Contents 8
5. Symbols and Their Meaning 8
6. Preparations 9
6.1 Setup and Connections 9
7. Installation of clip-on parts 11
8. Trouble Running 11
9. Disposing: 11
10. Warranty 11

3
DK
S
1. Uso correcto 20
2. Aviso de seguridad 20
3. Notas importantes 20
4. Alcance de suministro 20
5. Símbolos y su significado 20
6. Preparativos 21
6.1 Montaje y conexión 21
7. Accesorios complementarios 23
8. Anomalías funcionales 23
9. Eliminación 23
10. Garantía 23
1. Impiego commisurato alla destinazione 24
2. Avvertenze per la sicurezza 24
3. Avvertenze importanti 24
4. Corredo di fornitura 24
5. Simboli e significato 24
6. Preparativi 25
6.1 Montaggio e collegamento 25
7. Accessori complementari 27
8. Difetti nel funzionamento 27
9. Smaltimento 27
10. Garanzia 27
1. Användning av produkten 28
2. Säkerhetsanvisningar 28
3. Viktig information 28
4. Innehåll 28
5. Symboler och vad de betyder 28
6. Förberedelser 29
6.1 Uppbyggnad och anslutning 29
7. Ytterligare tillbehör 31
8. Funktionsstörningar 31
9. Hantering som avfall 31
10. Garanti 31
1. Hensigtsmæssig anvendelse 32
2. Sikkerhedshenvisninger 32
3. Vigtige bemærkninger 32
4. Leverancens omfang 32
5. Symboler og betydning 32
6. Forberedelser 33
6.1 Opbygning og tilslutning 33
7. Ekstra tilbehør 35
8. Funktionsstörningar 35
9. Bortskafning 35
10. Garanti 35

4
1. Bestimmungsgemäße Verwendung
Der Weichenantrieb ist zum Einbau in die Weichen 20611,
20612, 20671, 20672, den Weichen aus den Sets 24902, 24903,
24904, 24905 (nicht für die Doppelkreuzungsweiche) und den
Start-Sets des Start up-Sortimentes von Märklin bestimmt.
2. Sicherheitshinweise
Lesen Sie die Bedienungsanleitung vor der ersten Inbe-
triebnahme aufmerksam durch.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spit-
zen. Erstickungsgefahr wegen abbrech- und verschluck-
barer Kleinteile.
• DasProduktdarfnuringeschlossenenRäumenverwen-
det werden.
• LagernSiedasProduktnichtunterdirekterSonnenein-
strahlung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit.
• ÜberprüfenSieoptischinregelmäßigenAbständen(je
nach Häufigkeit des Spielbetriebes) wenigstens 1 x pro
Woche das Schaltnetzteil und seine Anschlussleitung im
vom Haushaltsstromnetz getrennten Zustand auf Beschä-
digung. Beim geringsten Verdacht einer Beschädigung
darf das Schaltnetzteil erst nach der Reparatur durch den
Märklin-Reparatur-Service weiter verwendet werden.
3. Wichtige Hinweise
• DieBedienungsanleitungistBestandteildesProduktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• DasProduktdarfnurinVerbindungmitSchaltnetzteil
66361/66365, Anschlußgleis mit IR Basisstation 194548 und
dem Weichen-Stellpult 72752 verwendet werden.
• DasSchaltnetzteil66361/66365istkeinSpielzeug.
4. Lieferumfang
1 Weichenantrieb
1 Beutel mit:
2 Schrauben
1 Weichenabdeckung (links)
1 Weichenabdeckung (rechts)
1 Attrappe Weichenmotor
1 Bedienungsanleitung
1 Garantieurkunde
5. Symbole und Bedeutung
zeigt die Einhaltung aller grundlegenden Sicherheits-
und Gesundheitsanforderungen an.
Transformator-Spielzeug
max.
22 V ~ Bemessungsspannung
Deutsch

5
6. Vorbereitungen
Der Aufbau darf nur unter Aufsicht Erwachsener erfolgen.
Um Beschädigungen während des Aufbaus zu vermeiden,
das Schaltnetzteil vom Haushaltsstromnetz trennen. Erst
nach Fertigstellung aller Verkabelungen das Schaltnetzteil
wieder in die Steckdose stecken.
Das montierte Kabel darf nicht verändert werden, zur Ver-
längerung bitte das Kabel 71053 verwenden.
6.1 Aufbau und Anschluss
Weichenantrieb gemäß nachfolgenden Skizzen montieren.
Weiche auf Geradeaus stellen.
Abdeckung der Mechanik nicht abnehmen! Es kann die
Weichenmechanik beschädigt werden.

6
Zugstange des Antriebs einhängen.
Antrieb einsetzen und anschrauben.

7
Weichenhebel 1tauschen gegen Weichenmotorattrappe 3
bzw. Weichenabdeckung 2.
! Nach dem Entfernen des Stellhebels kann die Weiche
nur über das Weichenstellpult 72752 umgestellt werden.
7. Ergänzendes Zubehör
8. Funktionsstörungen
Weichenantrieb schaltet nicht, prüfen Sie bitte:
• IstdasNetzgerätindieSteckdoseundindieBasisstation
eingesteckt? Gegebenenfalls einstecken.
• SindalleVerbindungskabelrichtigeingesteckt?Gegebe-
nenfalls die Stecker fest drücken.
• IsteinVerbindungskabelbeschädigt?Beschädigtes
Kabel austauschen.
• istdieZugstangedesWeichenantriebesrichtigeinge-
hängt? Gegebenenfalls korrigieren.
9. Entsorgung
Hinweise zum Umweltschutz: Produkte, die mit
dem durchgestrichenen Mülleimer gekenn-
zeichnet sind, dürfen am Ende ihrer Lebensdau-
er nicht über den normalen Haushaltsabfall
entsorgt werden, sondern müssen an einem
Sammelpunkt für das Recycling abgegeben
werden.
Entsorgung: www.maerklin.com/en/imprint.html
10. Garantie
Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• FürReparaturenwendenSiesichbitteanIhrenMärklin-
Fachhändler oder an
Gebr. Märklin & Cie. GmbH
Reparaturservice
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
07161 608 222 (nur aus dem Inland)
E-Mail: [email protected]

8
1. Using the Product as Intended
This turnout mechanism is designed for installation in the
20611, 20612, 20671, and 20672 turnouts, the turnouts from
the 24902, 24903, 24904, and 24905 track extension sets (not
for the double slip switch) and the turnouts from the starter
sets in the Start up assortment from Märklin.
2. Safety Notes
Read through the operating instructions carefully before
using this mechanism for the first time.
• IMPORTANT! This product has sharp edges and points
due to how it works. There is a danger of suffocation due
to small parts that can break off and be swallowed.
• Thisproductmayonlybeusedindoors.
• Donotstorethisproductindirectsunlightorexposedto
extremes of temperature or to high humidity.
• Makesureyouinspecttheconditionoftheswitched
power pack and its connections to the wall outlet for
damage at regular intervals (depending on how often the
switched power pack is used to play with the train), at
least once a week. This must be done with the switched
power pack unplugged from the wall outlet. If you have
the slightest suspicion that there is damage, the switched
power pack may not be used again until it has been
checked and repaired by the Märklin Repair Department).
3. Important Notes
• Theoperatinginstructionsareacomponentpartofthe
product and must therefore be kept in a safe place as
well as included with the product, if the latter is given to
someone else.
• Thisproductmanyonlybeusedwiththe66361/66365
switched mode power pack, the 194548 feeder track with
the IR base station, and with the 72752 turnout controller.
• The66361/66365switchedmodepowerpackisnotatoy.
• PleaseseeyourauthorizedMärklindealerforrepairs.
4. Contents
1 Turnout mechanism
1 Bag with:
2 Screwe
1 Turnout cover (left)
1 Turnout cover (right)
1 Turnout motor detail part
1 operating instructions
1 warranty card
5. Symbols and Their Meaning
indicates adherence to all basic safety and health
requirements.
Toy for use with a transformer
max.
22 V ~ Rated voltage
engl.

9
6. Preparations
Setup may be done only under the supervision of adults.
Unplug the switched mode power pack from the household
current in order to prevent damage during setup. Do not plug
the switched mode power pack in the wall outlet again until
you are finished with all of the wiring.
! The cable that comes with the turnout mechanism may
not be altered. The 71053 connecting cable must be used to
extend this cable.
6.1 Setup and Connections
Install the turnout mechanism according to the following
diagrams.
Set the turnout for the straight path.
Do not remove the cover for the turnout linkage! The turnout
mechanism may be damaged.

10

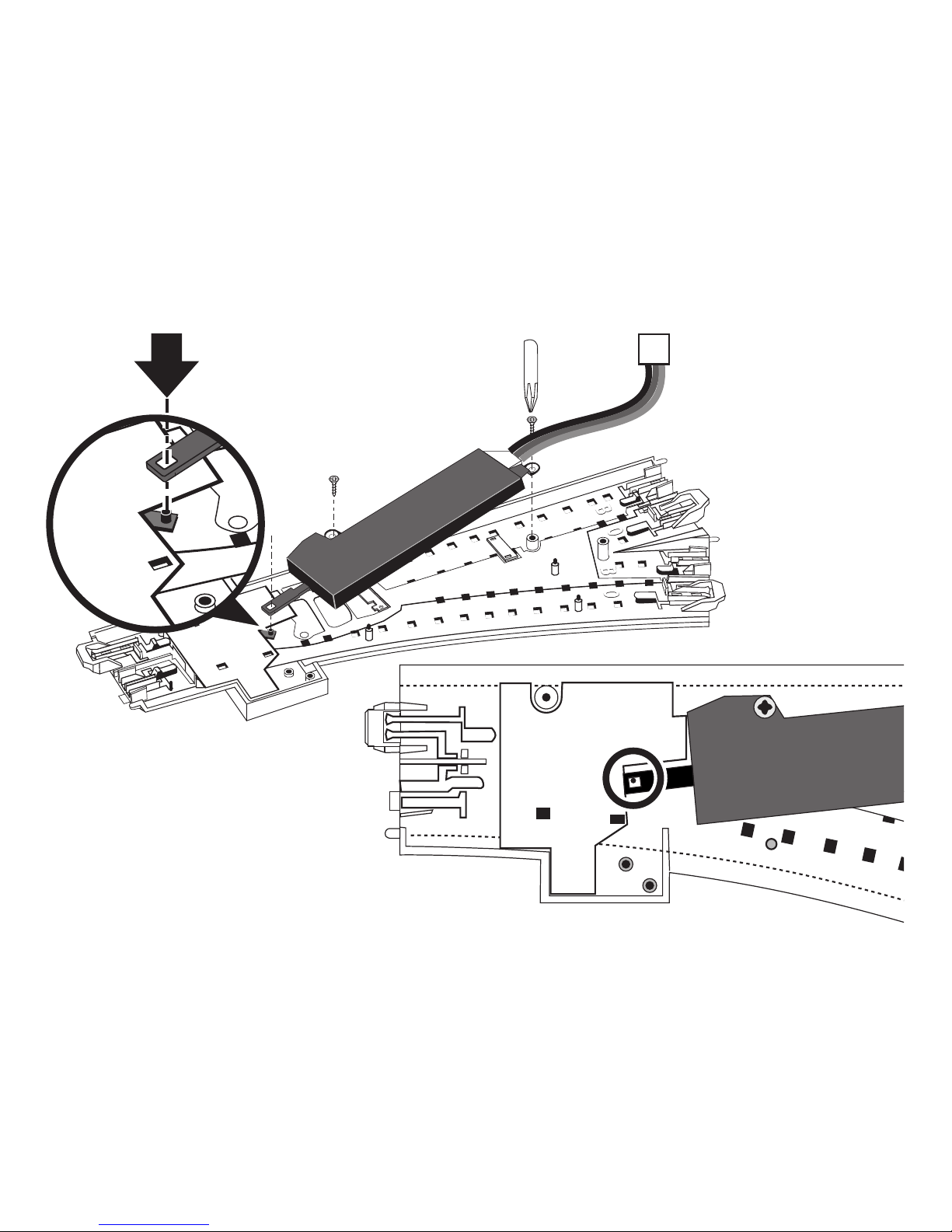

Connect the throwbar for the turnout mechanism.
Install the turnout mechanism
and screw it down.

11
Replace the turnout lever (1) with the turnout motor detail
part (3) or the turnout cover (2).
!After the turnout lever has been removed, the turnout can
only be set with the 72752 control box.
7. Installation of clip-on parts
8. Trouble Running
If the turnout mechanism does not work, check the following:
• Istheswitchedmodepowerpackpluggedintothewall
outlet and the Base Station? If not, plug it in.
• Arealloftheconnectingcablesproperlypluggedinto
their connections? If not, press on the plugs to make sure
they are all the way in the connections.
• Isaconnectingcabledamaged?Replaceanydamaged
cables.
• iIsthebarontheturnoutmechanismcorrectlyhungonthe
turnout linkage? Check and correct if necessary.
9. Disposing:
Notes about environmental protection: Products
that are identified with a garbage container with
a line through it may not be disposed of at the
end of their useful life with the normal household
trash. They must be taken to a collection point
for recycling.
Disposing: www.maerklin.com/en/imprint.html
10. Warranty
The warranty card included with this product specifies the
warranty conditions.
• PleasecontactyourauthorizedMärklindealerforrepairs
or contact:
Gebr. Märklin & Cie. GmbH
Reparaturservice
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
[phone]
E-Mail: [email protected]

12
1. Utilisation conforme à sa destination
Ce moteur est conçu être monté dans les aiguilles réf. 20611,
20612, 20671, 20672, les aiguilles des coffrets réf. 24902,
24903, 24904, 24905 (sauf la traversée jonction double) et les
coffrets de départ de la gamme Märklin Start up.
2. Remarques sur la sécurité
Lire attentivement la notice d’utilisation avant la première
mise en service.
• ATTENTION ! L’appareil présente des arêtes coupantes.
Risque d’étouffement dû aux petites pièces pouvant se
détacher et être avalées.
• Leproduitdoitêtreutiliséexclusivementdansdespièces
fermées.
• Leproduitnedoitpasêtreentreposédansunendroit
exposé à un ensoleillement direct, à de fortes variations
de température ou à une humidité importante.
• Procédezrégulièrementàuncontrôlevisueldubloc
d‘alimentation et de son câble de raccordement – après
l’avoir débranché du secteur -, au moins une fois par
semaine (en fonction de la fréquence d’utilisation), afin de
détecter d’éventuelles détériorations. Au moindre doute
quant à l’état du bloc d‘alimentation, faites-le réparer
par le service Märklin compétent avant toute nouvelle
utilisation.
3. Information importante
• Lanoticed‘utilisationfaitpartieintégranteduproduit;
elle doit donc être conservée et, le cas échéant, trans-
mise avec le produit.
• Ceproduitdoitêtreutiliséuniquementavecleconver-
tisseur 66361 ou 66365, la voie de raccordement avec
station de base IR 194548 et le pupitre de commande pour
aiguilles 72752.
• Leconvertisseur66361ou66365n’estpasunjouet.
• Pourtouteréparation,adressez-vousàvotredétaillant
spécialisé Märklin.
4. Matériel fourni
1 Moteur d’aiguille
1 Sac contenant:
2 Visser
1 Plaque de recouvrement (gauche)
1 Plaque de recouvrement (droite)
1 Moteur factice
1 Notice d’utilisation
1 Certificat de garantie
5. Symboles et signification
Indique le respect de toutes les exigences élémen-
taires sanitaires et de sécurité.
Jouet à transformateur
max.
22 V ~ Tension assignée

13
6. Préparatifs
L’installation doit se faire impérativement sous la surveil-
lance d’un adulte. Afin d’éviter toute détérioration durant
l’installation, débranchez le convertisseur du secteur. Ne
branchez le convertisseur qu’une fois le câblage terminé.
Pour rallonger le câble de connexion, utilisez impérative-
ment le câble de raccordement réf. 71053 (non fourni).
6.1 Installation et raccordement
Monter le moteur d’aiguille conformément aux figures
suivantes.
Commuter l’aiguillage sur «tout droit» .
Ne pas enlever le cache de la partie mécanique !Le méca-
nisme de l’aiguille peut être endommagé.

14
Enclencher la barre de trac-
tion de l’entraînement.
Insérer l’entraînement et le fixer
en le vissant.

15
Echanger le levier de manoeuvre de l’aiguille (1) contre le
moteur factice (3) ou la plaque de recouvrement (2).
!Une fois le levier de manoeuvre retiré, seul le poste
d’aiguillage réf. 72752 permet de renverser l’aiguille.
7. Accessoires complémentaires
8. Dysfonctionnements
Si le moteur d’aiguille ne commute pas,
• leblocd’alimentationestbienbranchésurlesecteuret
sur la station de base. Le cas échéant, branchez-le.
• touslescâblesderaccordementsontcorrectement
branchés. Le cas échéant, enfoncez les connecteurs.
• uncâblederaccordementestdétérioré.Lecaséchéant,
échangez le câble concerné.
• vériezquelabarredumoteurd’aiguilleestbienaccro-
chée. Le cas échéant, raccrochez la.
9. Elimination
Indications relatives à la protection de
l’environnement : Les produits marqués du
signe représentant une poubelle barrée ne
peuvent être éliminés en fin de vie via les
ordures ménagères normales, mais doivent être
remis à un centre de collecte pour le recyclage.
Elimination : www.maerklin.com/en/imprint.html
10. Garantie
Garantie légale et garantie contractuelle conformément au
certificat de garantie ci-joint.
• Pourtouteréparationouremplacementdepièces,
adressez-vous à votre détaillant spécialisé Märklin.
Gebr. Märklin & Cie. GmbH
Reparaturservice
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
[phone]
E-Mail: [email protected]

16
1. Verantwoord gebruiken
De wisselaandrijving is geschikt voor de inbouw in de wis-
sels 20611, 20612, 20671, 20672, de wissels uit de set 24902,
24903, 24904, 24905 (niet voor de dubbele kruiswissel) en de
startset van het Start up assortiment van Märklin.
2. Veiligheidsvoorschriften
Lees de gebruiksaanwijzing vóór het in gebruik nemen
aandachtig door.
• Let op! Vanwege de functionaliteit scherpe kanten en
punten. Verstikkingsgevaar vanwege afgebroken of
inslikbare kleine delen.
• Hetproductmaguitsluitendingeslotenruimtesworden
gebruikt.
• Bewaarhetproductnietopeenplaatsmetrechtstreeks
zonlicht, sterke temperatuurschommelingen of hoge
luchtvochtigheid.
• Controleerdeschakelvoedingenzijnaansluitsnoerop
regelmatige momenten en ten minste 1 x per week visueel
op beschadigingen, in een toestand waarin ze losgekop-
peld zijn van het huishoudelijke stroomcircuit. Bij de min-
ste verdenking op beschadiging mag de schakelvoeding
pas na reparatie door de Märklin-reparatiedienst verder
worden gebruikt.
3. Belangrijke aanwijzing
• Degebruiksaanwijzingmaaktdeeluitvanhetproducten
moet daarom bewaard worden en bij doorgave van het
product worden meegegeven.
• Hetproductmagalleenmetdenetadapter66361/66365,
aansluitrail met IR basisstation 194548 en het wisselscha-
kelkastje 72752 gebruikt worden.
• Denetadapter66361/66365isgeenspeelgoed.
•
Voor reparatie kunt u zich tot uw Märklin handelaar wenden.
4. Leveringsomvang
1 Wisselaandrijving
1 Zakje met:
2 Bouten
1 Wisselafdekking (links)
1 Wisselafdekking (rechts)
1 Imitatie wisselmoto
1 Gebruiksaanwijzing
1 Garantiebewijs
5. Symbolen en hun betekenis
geeft aan dat het produkt aan alle veiligheid- en
gezondheidsvoorschiften voldoet.
Transformator voor speelgoed
max.
22 V ~ Effectieve spanning

17
6. Voorbereidingen
De montage mag uitsluitend gebeuren onder toezicht van
een volwassene. Om beschadigingen tijdens de montage te
vermijden moet u de schakelvoeding loskoppelen van het
huishoudelijk circuit. Steek pas nadat alle kabels in orde zijn
de schakelvoeding opnieuw in het stopcontact.
!De bijgevoegde kabel mag niet worden veranderd.
Om de aansluitkabel te verlengen, moet de verbindingskabel
71053 worden gebruikt (zit niet bij de levering).
6.1 Montage en aansluiting
Wisselaandrijving volgens onderstaande tekening monteren.
Wissel op rechtdoor zetten.
Afdekking van het mechaniek a.u.b. niet afnemen! Het
wisselmechaniek kan beschadigd raken.

18
Trekstang van de aandrijving ophangen.
Aandrijving plaatsen en
vastschroeven.

19
Wisselhendel (1) vervangen door imitatie wisselmotor (3)
resp. wisselafdekking (2).
! Na het verwijderen van de wisselhendel kan de wissel
alleen met de wissel seinplaat 72752 omgezet worden.
7. Aanvullende toebehoren
8. Storingen
Wisselaandrijving schakelt niet:
• Isdevoedingingestokeninhetstopcontacteninhet
basisstation? Indien nodig insteken.
• Zijnalleverbindingskabelscorrectingestoken?
Indien nodig de stekkers steviger aandrukken.
• Isereenverbindingskabelbeschadigd?
Beschadigde kabel vervangen.
• controleeroftrekstangvandewisselaandrijvinggoed
ingehaakt is. Dit eventueel verhelpen.
9. Afdanken
Milieu-informatie: producten, die met de
doorgestreepte afvalcontainer zijn gemarkeerd,
mogen aan het einde van hun levensduur niet
met het normale huisvuil meegegeven worden,
maar moeten op een verzamelpunt voor de
recycling van elektrische en elektronische
apparatuur afgegeven worden.
Afdanken: www.maerklin.com/en/imprint.htmll
10. Garantie
Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.
Neem voor reparaties contact op met uw Märklin dealer of
stuur het op aan het Märklin service centrum.
• Gebr.Märklin&Cie.GmbH
Reparaturservice
Stuttgarter Str. 55 -57
73033 Göppingen
Germany
[phone]
E-Mail: [email protected]

20
1. Uso correcto
El accionamiento de desvío está destinado para su montaje
en los desvíos 20611, 20612, 20671, 20672, los desvíos de los
sets 24902, 24903, 24904, 24905 (no para la travesía de unión
doble) y de los sets de iniciación del surtido Start up de
Märklin.
2. Aviso de seguridad
Lea detenidamente por completo las instrucciones de
empleo antes de la primera puesta en servicio.
• ¡ATENCIÓN! El dispositivo incorpora aristas y puntas
cortantes derivadas de su funcionalidad. Existe peligro de
asfixiarse con pequeñas piezas que pueden arrancarse e
ingerirse.
• Estápermitidoutilizarelproductoúnicamenteenrecintos
cerrados.
• Noalmaceneelproductobajolaradiaciónsolardirecta,
en lugares con fuertes oscilaciones de temperatura o con
una elevada humedad del aire.
• Inspeccionevisualmenteconregularidad(enfunciónde
la frecuencia de juego), si bien al menos 1 vez por sema-
na, la fuente de alimentación y su cable de conexión, con
la fuente desconectada de la red eléctrica doméstica,
para detectar posibles daños. Ante la mínima sospecha
de daños, no está permitido utilizar la fuente de alimen-
tación conmutada hasta después de haber sido reparada
por el servicio de reparación de Märklin.
3. Notas importantes
• Lasinstruccionesdeempleoformanparteíntegradel
producto y, por este motivo, deben conservarse y deben
entregarse junto con el producto en el caso de reventa del
mismo.
• Estápermitidoutilizarelproductoúnicamenteconlafuentede
alimentación conmutada 66361/66365, la vía de conexión con la
estación base IR 194548 y el pupitre de mando de agujas 72752.
• Lafuentedealimentaciónconmutada66361/66365noes
un juguete.
• Parareparacionesporfavordiríjaseasurepresentante
profesional de Märklin.
4. Alcance de suministro
1 accionamiento de desvío
1 bolsa que contiene:
2 tornillos
1 una tapa de desvío (a la izquierda)
1 una tapa de desvío (a la derecha)
1 simulacro de motor de desvío
1 manual de instrucciones de empleo
1 documento de garantía
5. Símbolos y su significado
Indica el cumplimiento de todos los requisitos
fundamentales en materia de seguridad y salud.
Juguete con transformador
max.
22 V ~ Tensión asignada
Span.
