marklin 39371 User manual

Modell der BR 101
39371

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents: Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 24
Spare Parts 30
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 30
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning: Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild
Im Februar 1997 begann die Serienlieferung der Hochleistungs-
Lokomotive Baureihe 101. Diese Maschinen sind sowohl für den
schnellen Personenverkehr als auch für den schweren Güterver-
kehr konzipiert. Sie stellen eine völlig neue Lokomotiv-Generati-
on dar. Die für 250 km/h ausgelegten Drehgestelle verfügen über
eine Einzelradsatz-Steuerung, die für jeden Radsatz die optimale
Zugkraft einstellt. Ein Bordradar sorgt für den notwendigen
Schleuderschutz, um die Maximalleistung von 6,6 MW optimal
auf die Schiene zu bringen.
Besonderes Augenmerk wurde auf die Umweltverträglichkeit
gelegt. Dies umfasst Aspekte wie z. B. die Verwendung umwelt-
verträglicher Kühlmittel und Farben, die Netzrückspeisung der
Bremsenergie, die sortenreine Zerlegbarkeit oder die Rücknah-
meverpflichtung nach Ende der Nutzungszeit.
Viele Lokomotiven der BR 101 sind seitlich mit Werbeaufschrif-
ten beklebt.
Information about the prototype
Regular production of the class 101 high-efficiency locomotive
has started in February of 1997. These units are designed for fast
passenger service as well as for heavy freight transport. They
represent a totally new generation of locomotives. The trucks
are designed for 250 km/h (approx. 156 mph) and make use of
individual axle steering that provides the optimal tractive effort
for each wheel set. On-board detection systems provide the
necessary anti-slip wheel control to enable the maximum 6.6 me-
gawatts (approx. 8,851 hp) of power to be transmitted to the rails.
Special consideration was given to the locomotive’s effect on
the environment. This encompasses such things as the use of
environmentally friendly coolants and paints, the regenerative
current produced by braking, and the ability to separate out the
locomotive’s component materials for recycling at the end of its
working life.
Many class 101 locomotives have advertising themes affixed to
their sides.

5
Informations concernant la locomotive réelle
La livraison en série de la locomotive hautes performances
de la série 101 débuterait en février 1997. Ces machines sont
conçues aussi bien pour le transport rapide de voyageurs que
pour le transport de marchandises lourdes. Elles représentent
une génération de locomotives entièrement nouvelle. Les bogies
conçus pour une vitesse de 250 km/h disposent d’une commande
individuelle pour chaque essieu complet, qui règle la force de
traction optimale pour celui-ci. Un radar embarqué assure la
protection de survitesse nécessaire, pour que la puissance ma-
ximale de 6,6 MW soit répercutée de façon optimale sur la voie.
Une attention particulière a été accordée à la protection de
l’environnement. Ceci inclut des aspects tels que l’utilisation de
réfrigérants et de peintures non polluants, la réinjection dans
le réseau de l’énergie de freinage, le tri par composants lors du
désassemblage ou l’obligation de reprise après utilisation.
De nombreuses locomotives de la série BR 101 sont ornées
d’inscriptions publicitaires sur les flancs.
Informatie van het voorbeeld
In februari 1997 begint de aflevering van de hoogvermogens-
locomotief serie 101. Deze machines zijn zowel voor het snelle
reizigersvervoer als voor het zware goederenvervoer ontwikkeld.
Ze vormen een compleet nieuwe generatie locomotieven. De
draaistellen die voor 250 km/h ontwikkeld zijn, beschikken
over een regeling die voor elk wielstel afzonderlijk de optimale
trekkracht instelt. Boordradar zorgt voor de vereiste controle op
slip, zodat het maximale vermogen van 6,6 MW optimaal op de
rails overgebracht wordt.
Bijzondere aandacht is aan milieu-eisen besteed. Die omvat
aspecten als het gebruik van milieuvriendelijke koelmiddelen en
verfsoorten, de terugleiding van de remenergie in het stroomnet,
de demontage in materiaalsoorten soort bij soort en de verplich-
ting de machine terug te leveren aan de fabriek aan het einde
van de levensduur.
Veel locomotieven van de serie BR 101 zijn aan de zijkant voor-
zien van reclame uitingen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssystem
(Märklin AC, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAnschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtig-
keit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBestand-
teile des Produktes und müssen deshalb aufbewahrt sowie
bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegendenGaran-
tieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:01
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:101 001-6 POLIO
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsverzö-
gerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechselfunk-
tionen zur Verfügung.

7
* nur in Verbindung mit Spitzensignal

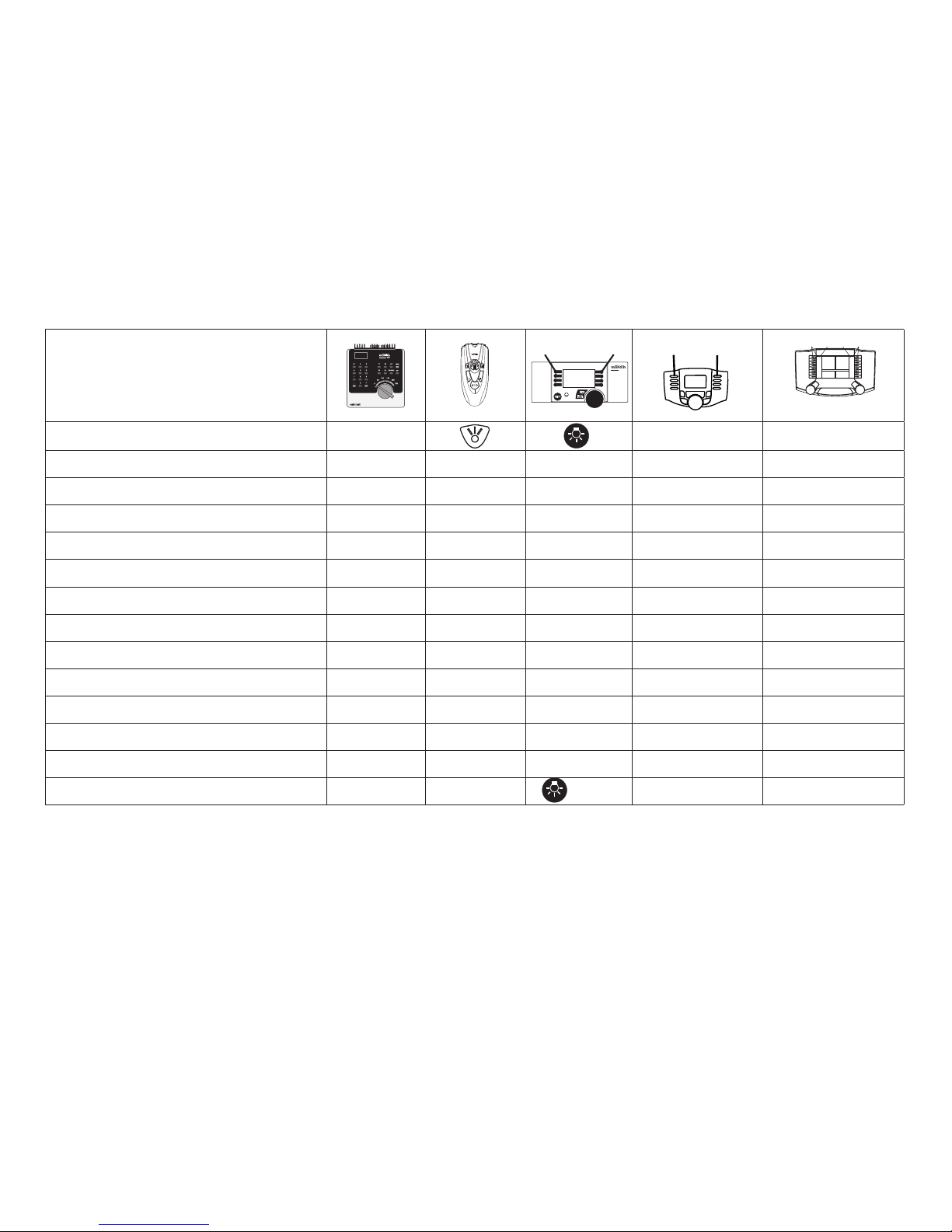

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Fernlicht f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Horn1 f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 7 Funktion f5 Funktion f5
Spitzensignal Führerstand 2 aus * — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Horn2 — — Funktion 5 Funktion f7 Funktion f7
Spitzensignal Führerstand 1 aus * — — Funktion 8 Funktion f8 Funktion f8
Geräusch:Bahnhofansage — — — Funktion f9 Funktion f9
Geräusch:Schaffnerpff — — — Funktion f10 Funktion f10
Geräusch:Kompressor — — — Funktion f10 Funktion f11
Geräusch:Luftablassen — — — Funktion f11 Funktion f12
Rangierlicht doppel A * — — + 1 + 8 f0 +f 6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:01
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:101 001-6 POLIO
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperatingsystem
designed for it (Märklin AC, Märklin Delta, Märklin Digital or
Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransformers
that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructionsfor
your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extremechanges
in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

9
* only in conjunction with Headlights

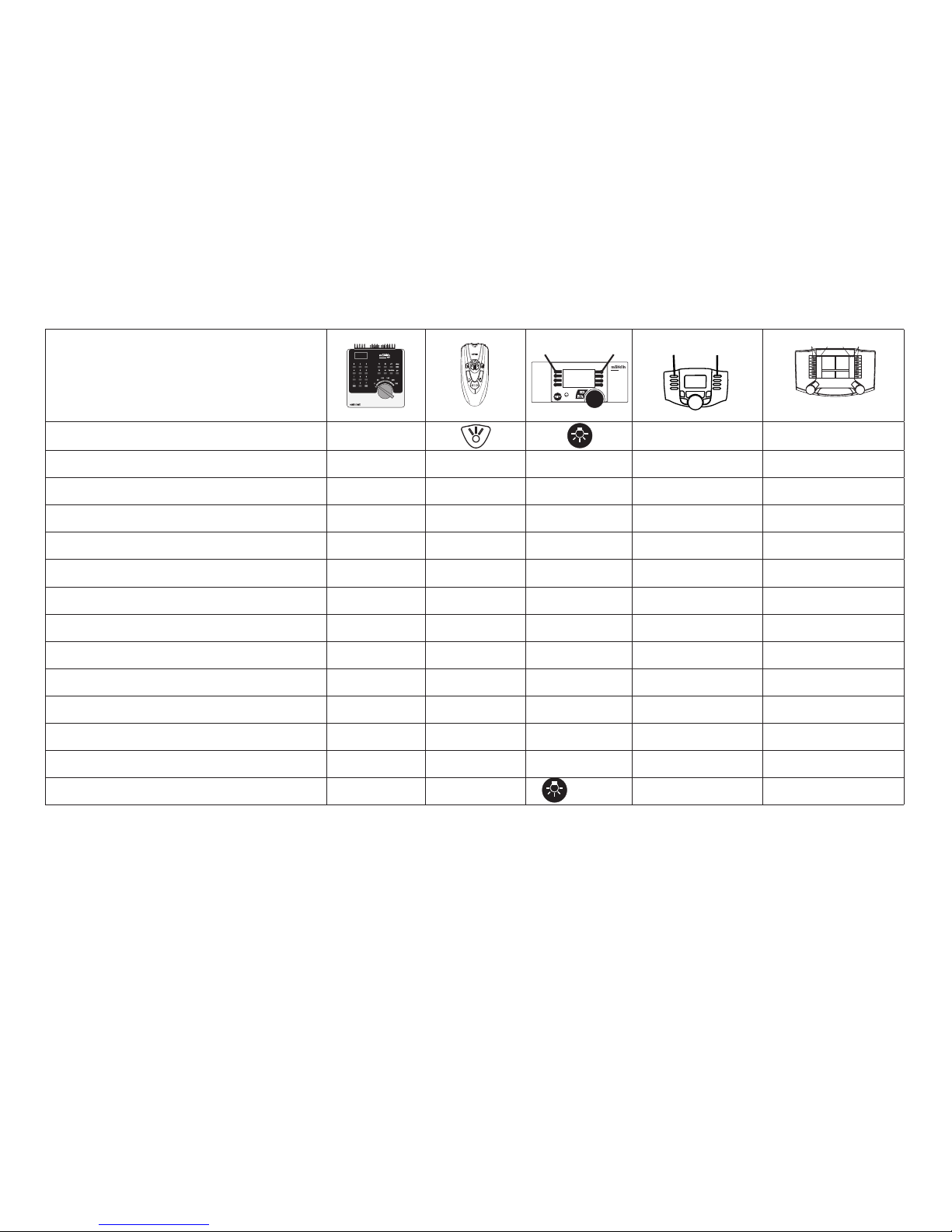

Controllable Functions
Headlights function/off Function f0 Function f0
Long distance headlights f1 Function 1 Function 3 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn1 f3 Function 3 Function 6 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 7 Function f5 Function f5
Headlights at engineer´s cab 2 off * — — Function 1 Function f6 Function f6
Soundeffect:Horn2 — — Function 5 Function f7 Function f7
Headlights at engineer´s cab 1 off * — — Function 8 Function f8 Function f8
Soundeffect:Stationannouncements — — — Function f9 Function f9
Soundeffect:Conductorwhistle — — — Function f10 Function f10
Soundeffect:Compressor — — — Function f11 Function f11
Soundeffect:Lettingoffair — — — Function f12 Function f12
Double A switching light * — — + 1 + 8 f0 +f 6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantqueparune
seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,
lavoiederaccordementdoitêtredéparasitée.Aceteffet,uti-
liser le set de déparasitage réf. 74046. Le set de déparasitage
ne convient pas pour l’exploitation en mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrantedu
produit;ilsdoiventdoncêtreconservéset,lecaséchéant,
transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,adresses-
vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformémentau
certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:01
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:101 001-6 POLIO
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
• Enmoded’exploitationanalogique,seuleslesfonctionsrela-
tives à la conduite et à l‘inversion des feux sont disponibles.

11
* Uniquement en combinaison avec Fanal éclairage

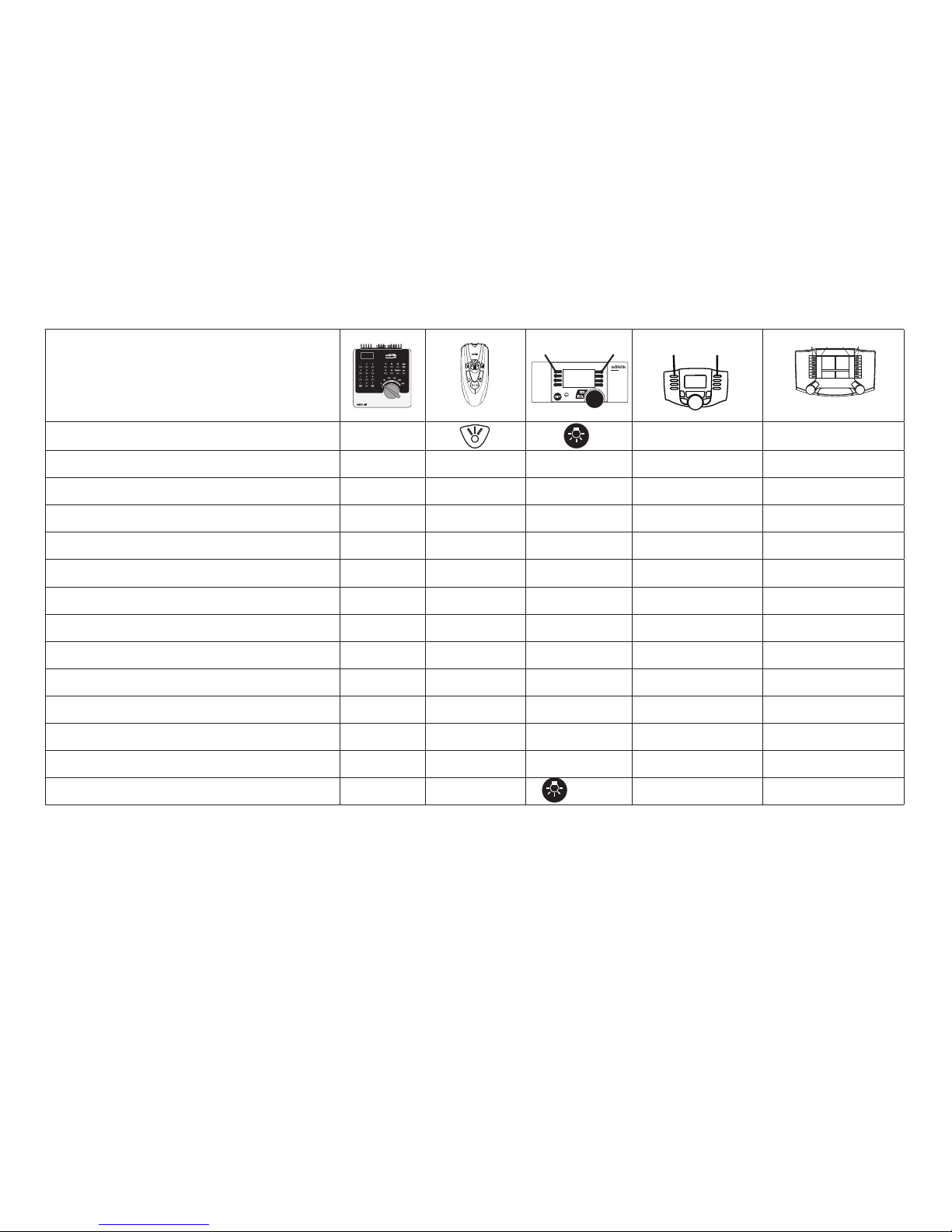

Fonctions commutables
Fanal éclairage function/off Fonction f0 Fonction f0
Phares à longue portée f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:Trompe1 f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 7 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint * — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Trompe2 — — Fonction 5 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint * — — Fonction 8 Fonction f8 Fonction f8
Bruitage:Annonceengare — — — Fonction f9 Fonction f9
Bruitage:SifetContrôleur — — — Fonction f10 Fonction f10
Bruitage:Compresseur — — — Fonction f11 Fonction f11
Bruitage:Échappementdel‘aircomprimé — — — Fonction f12 Fonction f12
Feu de manœuvre double A * — — + 1 + 8 f0 +f 6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:01
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:101 001-6 POLIO
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/afrem-
vertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•
De loc mag alleen met een daarvoor bestemd bedrijfssysteem
(Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
• Alleennet-adaptersentransformatorengebruikenwaarvan
de aangegeven netspanning overeenkomt met de netspan-
ning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschriftenindegebru-
iksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientdeaansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,sterke
temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbestanddeel
van het product en dienen derhalve bewaard en meegeleverd
te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

13
* alleen in combinatie met Frontsein
Schakelbare functies
Frontsein function/off Functie f0 Functie f0
Schijnwerper f1 Functie 1 Functie 3 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoorn1 f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 7 Functie f5 Functie f5
Frontsein Cabine 2 uit * — — Functie 1 Functie f6 Functie f6
Geluid:signaalhoorn2 — — Functie 5 Functie f7 Functie f7
Frontsein Cabine 1 uit * — — Functie 8 Functie f8 Functie f8
Geluid:stationsomroep — — — Functie f9 Functie f9
Geluid:conducteuruit — — — Functie f10 Functie f10
Geluid:compressor — — — Functie f11 Functie f11
Geluid:persluchtafblazen — — — Functie f12 Functie f12
Rangeerlicht dubbel A * — — + 1 + 8 f0 +f 6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistemade
corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadoresqueseandelatensiónderedlocal.
• Lalocomotoranodeberárecibircorrienteeléctricamasque
de un solo punto de abasto.
•
Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotoradeben
suprimirselasinterferenciasenlavíadeconexióndela
alimentación.Paraellodebeemplearseelsetsupresorde
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolardirec-
ta, a oscilaciones fuertes de temperatura o a una humedad
del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte íntegra
del producto y, por este motivo, deben guardarse y entregarse
junto con el producto en el caso de venderlo o transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuproveedor
Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:01
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:101 001-6 POLIO
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranqueyfrena-
do,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.

15
* SólojuntoconSeñal de cabeza
Funciones posibles
Señal de cabeza function/off Función f0 Función f0
Faros de largo alcance f1 Función 1 Función 3 Función f1 Función f1
Ruido:Ruidodeexplotación f2 Función 2 Función 2 Función f2 Función f2
Ruido:Bocina1 f3 Función 3 Función 6 Función f3 Función f3
ABV, apagado f4 Función 4 Función 4 Función f4 Función f4
Ruido:Desconectarchirridodelosfrenos — — Función 7 Función f5 Función f5
Faros frontales a la cabina 2 de enganche * — — Función 1 Función f6 Función f6
Ruido:Bocina2 — — Función 5 Función f7 Función f7
Faros frontales a la cabina 1 de enganche * — — Función 8 Función f8 Función f8
Ruido:Locuciónhabladaenestaciones — — — Función f9 Función f9
Ruido:SilbatodeRevisor — — — Función f10 Función f10
Ruido:Compresor — — — Función f11 Función f11
Ruido:Purgarairecomprimido — — — Función f12 Función f12
Luces de maniobra doble A * — — + 1 + 8 f0 +f 6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

16
• Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:01
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:101 001-6 POLIO
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ritardo
diavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasformatori
che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostessotempo
con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodiali-
mentazione deve essere protetto dai disturbi. A tale scopo si deve
impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi
non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolaredi-
retto, a forti escursioni di temperatura oppure a elevata umidità
dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconouncompo-
nente sostanziale del prodotto e devono pertanto venire conser-
vati nonché consegnati insieme in caso di ulteriore cessione del
prodotto.
• Perleriparazioniolepartidiricambio,contrattareilrivendi-
tore Märklin.
• Prestazionidigaranziaegaranziainconformitàall’accluso
certificato di garanzia.

17
* soltanto in abbinamento con Segnale di testa
Funzioni commutabili
Segnale di testa function/off Funzione f0 Funzione f0
Faro di profondità f1 Funzione 1 Funzione 3 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore:tromba1 f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV, spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 7 Funzione f5 Funzione f5
Illuminazione di testa della cabina 2 spento * — — Funzione 1 Funzione f6 Funzione f6
Rumore:tromba2 — — Funzione 5 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento * — — Funzione 8 Funzione f8 Funzione f8
Rumore:annunciodistazione — — — Funzione f9 Funzione f9
Rumore:schiodicapotreno — — — Funzione f10 Funzione f10
Rumore:compressore — — — Funzione f11 Funzione f11
Rumore:scaricodell‘ariacompressa — — — Funzione f12 Funzione f12
Fanale di manovra a doppia A * — — + 1 + 8 f0 +f 6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:01
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:101 001-6 POLIO
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväxlings-
funktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpassade
för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningensom
hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 74046 med avstörning och
överbelastningsskydd. Avstörningsskyddet får inte användas
vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatempera-
turväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelavprodukten
och måste därför sparas och alltid medfölja produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
* Endast tillsammans med Frontstrålkastare
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Fjärrljus f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn1 f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 7 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från * — — Funktion 1 Funktion f6 Funktion f6
Ljud:Signalhorn2 — — Funktion 5 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från * — — Funktion 8 Funktion f8 Funktion f8
Ljud:Stationsutrop — — — Funktion f9 Funktion f9
Ljud:Konduktörvissla — — — Funktion f10 Funktion f10
Ljud:Kompressor — — — Funktion f11 Funktion f11
Ljud:Tryckluftsutsläpp — — — Funktion f12 Funktion f12
Rangerljus dubbel A * — — + 1 + 8 f0 +f 6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
F0 F4
STOP mobile station
systems
15

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1 – 80 (Control Unit 6021/Mobile Station 60651/652)
1 – 255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:01
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:101 001-6 POLIO
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/brem-
seforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,derer
tilgængelige.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(MärklinAC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,derpasser
til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkildead
gangen.
• Værunderalleomstændighederopmærksompådevinkom
sikkerhed, som findes i brugsanvisningen for Deres driftssy-
stem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet74046.
Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetemperatu-
rudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetogskal
derforgemmesogmedfølge,hvisproduktetgivesvideretil
andre.
• ForreparationellerreservedelebedesDehenvendeDemtil
Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
