marklin 7686 User manual

Digital-Drehscheibe
Digital Turntable
Plaque tournante Digital
Digital draaischijf 7686/7687

1. Allgemeines 2. Einbau in die Anlage
1
Mit dem Digital-Nachrüst-Set 7687 kann
die konventionelle Märklin-Drehscheibe 7286
nachträglich auf die komfortable Steuerung
der Digital-Drehscheibe 7686 umgestellt
werden. Zur Nachrüstung muß die Dreh-
scheibe nicht ausgebaut oder zerlegt wer-
den. Drehscheiben anderer Fabrikate sind
im allgemeinen serienmäßig nicht für das
Digital-Nachrüst-Set 7687 vorbereitet.
Die Drehscheibe 7686 ist sowohl bei kon-
ventionellem als auch bei digitalem Fahrbe-
trieb einsetzbar. Für die digitale Steuerung
der Drehscheibe wird eine Zentraleinheit
(Central Unit 6020 oder Control Unit 6021)
und ein Digital-Stellpult (Keyboard 6040)
benötigt. Außerdem besteht die Möglichkeit
der Steuerung mit einem Computer (Interfa-
ce 6050 oder 6051) und mit einem Gleisbild-
Stellwerk am Bildschirm (Comboard 60511).
Mit der digitalen Steuerung der Drehscheibe
kann jeder vorhandene Gleisanschlußüber
die Gleis-Vorwahl direkt angesteuert werden.
Im Einzelschritt ist das Drehen zum nächsten
Gleisanschlußmöglich. Außerdem kann per
Tastendruck eine Lokomotive auf der Dreh-
bühne um 180°gedreht werden. Dabei ist die
Drehrichtung jeweils frei wählbar. Der spe-
zielle Digital-Decoder und die Steuer-Elek-
tronik sind in dem mitgelieferten Drehschei-
ben-Empfänger integriert.
Hinweis:
Die vorliegende Beschreibung erklärt speziell
die Anwendung und die Handhabung der
digital ausgerüsteten Drehscheibe.
Bitte beachten Sie weiterhin die Hinweise
zum Einbau, zum Fahrbetrieb und zur War-
tung in der aktuellen Anleitung zur Dreh-
scheibe 7286!
Der Drehscheiben-Empfänger kann direkt
an den vorgesehenen Haltezapfen unter der
Grube der Drehscheibe oder neben der Dreh-
scheibe an der Grundplatte angeschraubt
werden. Das 30 cm lange Flachbandkabel an
der Unterseite der Drehscheibe bestimmt die
mögliche Entfernung des Empfängers. Bei
der Nachrüstung der konventionellen Dreh-
scheibe 7286 mit dem Digital-Nachrüst-Set
7687 entfällt die vorhandene Anschlußleiste.

3. Elektrischer Anschlußder Drehscheibe
2
Hinweis: Die Steuerung der Drehscheibe 7686
ist nur für das Märklin Digital H0 System
konzipiert. Eine Steuerung mit Märklin Digital=
für Zweileiter-Anlagen ist nicht möglich!
Das Flachbandkabel der Drehscheibe wird
mit dem sechspoligen Spezialstecker in die
entsprechende Buchsenleiste des Empfän-
gers eingesteckt. Die mittleren Buchsen B
und 0des Empfängers werden an den Digital-
Stromkreis (Central Unit oder Booster) an-
geschlossen. Die Buchse Lmußmit dem
gleichen Transformator verbunden werden,
der den Digital-Stromkreis versorgt (Abb. 1).
Bei der Nachrüstung der konventionellen
Drehscheibe 7286 mit dem Digital-Nachrüst-
Set 7687 entfällt das vorhandene Steuer-
gerät. Ein gleichzeitiger Anschlußdes
konventionellen Steuergerätes und des Digi-
tal-Empfängers ist nicht möglich.
Bei digitalem Fahrbetrieb werden die Buch-
sen B 0 0 für die Fahrstromversorgung an
einen Digital-Fahrstromkreis (Central Unit
oder Booster) angeschlossen (Abb. 1). Dieser
Stromkreis muss nicht der gleiche Strom-
kreis sein, der die Steuerung der Drehscheibe
versorgt.
Bei konventionellem Fahrbetrieb werden
die Buchsen B 0 0 an einen normalen Fahr-
Transformator (z.B. 6647 oder 6631) ange-
schlossen (Abb. 2).
Die Außenschienen der Drehbühne sind
elektrisch getrennt. Damit kann z.B. eine der
Schienen zur Besetzt-Meldung verwendet
werden.
Die farbig markierten Buchsen rechts am
Empfänger sind für zusätzliche Funktions-
Anzeigen vorgesehen (siehe Kapitel 8).
Wichtiger Hinweis:
Die Drehscheibe 7286 wird im Rahmen
der üblichen Produkt-Weiterentwicklung
seit 2002 in einer technisch veränderten
Ausführung ausgeliefert. Auf diese Beson-
derheit ist die aktuelle Version von 7687
bereits abgestimmt. Sollten Sie jedoch
eine Drehscheibe besitzen, die vor 2002
gekauft wurde, so müssen Sie die Dreh-
scheibe inklusive der Elektronik 7687 auf-
einander abstimmen lassen. Über Ihren
Fachhändler können Sie hierzu die Dreh-
scheibe 7286 zusammen mit der Elektro-
nik 7687 an den Märklin Reparaturservice
einsenden.
Vorsicht: Ohne diese Abstimmarbeiten sind
Beschädigungen an der Elektronik oder an
der Drehscheibe möglich. Diese Beschä-
digungen sind nicht von der Hersteller-
garantie abgedeckt!

4. Keyboard als Steuergerät
3

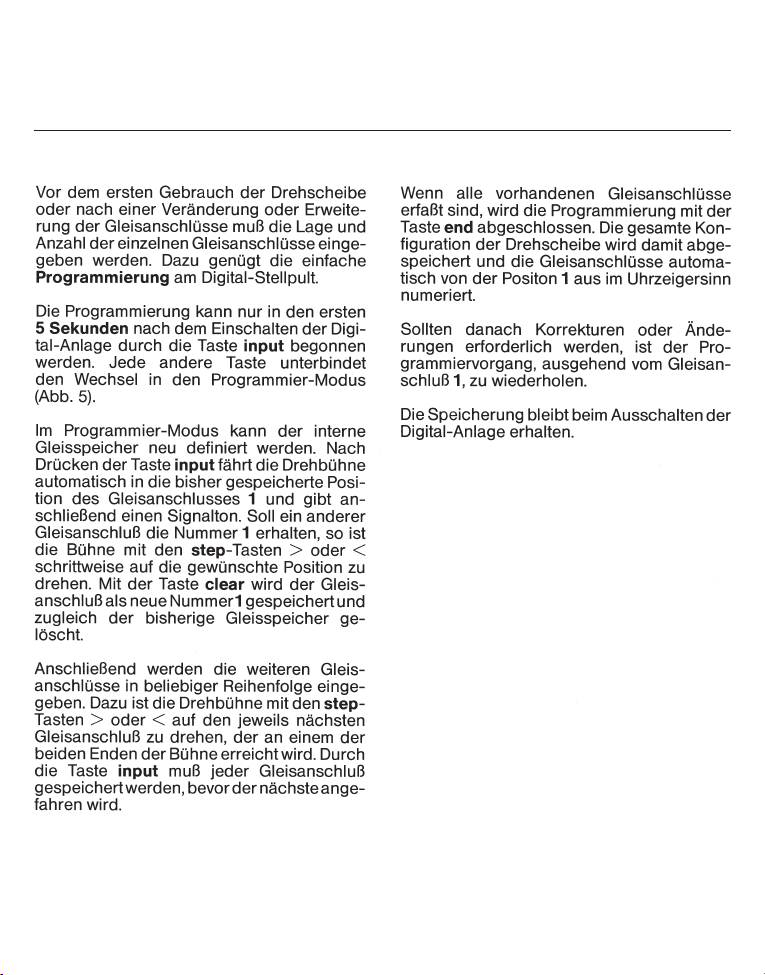

5. Programmierung
4

6. Betrieb der Drehscheibe
5
Die eingestellte Richtung bleibt erhalten, bis
sie geändert wird. Die Drehrichtung rechts
wird durch die Kontrolleuchte über der Taste
angezeigt (Abb. 6).
▲

7. Fahrbetrieb 8. Funktionskontrolle
6
Zur Kontrolle der Funktionen sind am Dreh-
scheiben-Empfänger Anschlüsse für 3 Kon-
troll-Leuchten vorgesehen (Abb. 7). Hier
können Glühlampen (16 V) oder Leuchtdio-
den (mit entsprechendem Vorwiderstand) an-
geschlossen werden. Die Leuchtanzeigen
dürfen nur über die beiliegende Diode
(1N 4001…4007) mit der Lichtstrom-Buchse
Lverbunden werden (Einbaurichtung der
Diode beachten!).

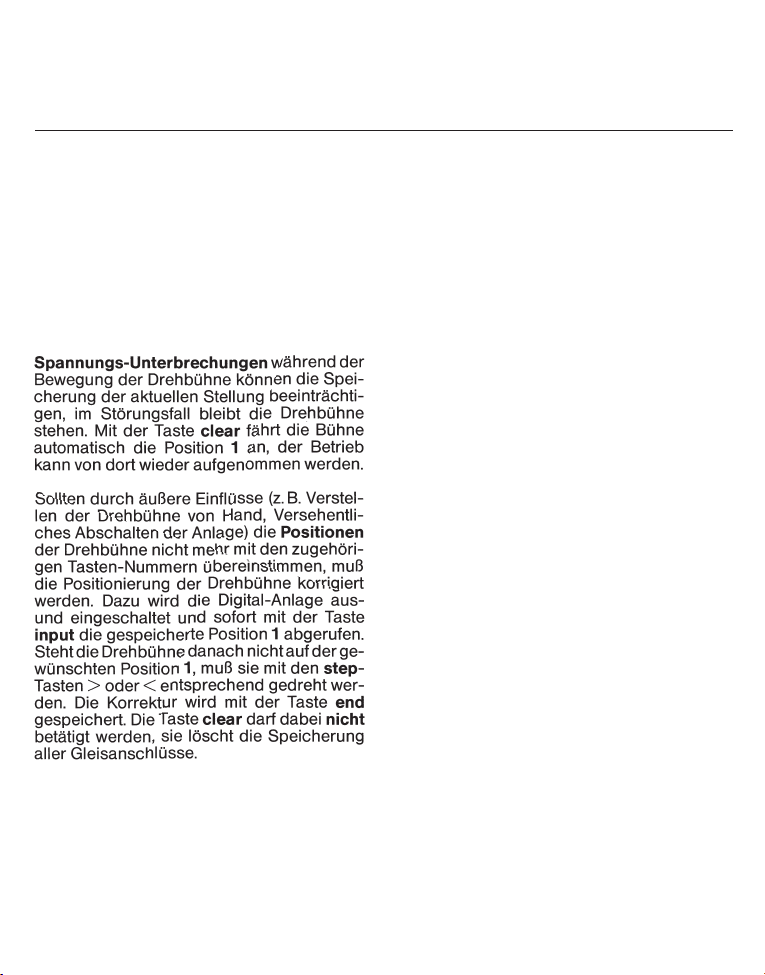

9. Betriebsstörungen 10. Wartung und Pflege
7
Zum Schutz von Motor und Getriebe ist in
die Steuerelektronik eine Laufzeit-Kontrolle
integriert. Bei zu langsamem Lauf oder
Blockierung wird der Betrieb automatisch
unterbrochen. Zunächst mußdie Störungs-
ursache beseitigt werden (z.B. versetztes
Fahrzeug oder Fremdkörper). Danach kann
mit der Taste clear der Betrieb fortgesetzt
werden.
Nach jedem Ausbau der Bühne und dem
Zusammenbau in umgekehrter Reihenfolge
sollte die Position 1 der Drehbühne über-
prüft werden (siehe Kapitel 9).
Wichtiger Hinweis:
Motor und Getriebe sind ab Werk
ausreichend geschmiert. Bitte nicht ölen!
Beschädigungs-Gefahr!

1. General Information 2. Installation on the layout
8
The 7286 Conventional Märklin Turntable
can be converted with the 7687 Digital
Retrofit Kit to the easy-to-use control of the
7686 digital turntable. The turntable does
not have to be removed from the layout or
taken apart for this conversion. Turntables of
other makes are in general not equipped,
as delivered from their manufacturer, for the
installation of the 7687 Digital Retrofit Kit.
The 7686 turntable can be used for conven-
tional and for digital operation. A 6020
Central Unit or a Control Unit 6021, and a
6040 Keyboard are required for digital con-
trol of the turntable. It is also possible to
control the layout with a computer (6050 or
6051 Interface) and with a track diagram
control board on a computer screen (Com-
board 60511).
By digitally controlling the turntable, each
existing track connection (spoke track) can
be accessed directly with the track indexing
feature. The turntable deck can be turned to
the next spoke track in single steps. At the
push of a button a locomotive on the deck can
also be turned 180°in either direction. The
special digital decoder and control electro-
nics are integrated in the turntable receiver
delivered with the unit.
Information:
The description before you explains in parti-
cular the use and operation of the digitally
equipped turntable.
Please note in addition the information on
the installation, on the operation of locomo-
tives on the turntable, and on maintenance
of the turntable in the current instructions for
the 7286 turntable!
The turntable receiver can be screwed di-
rectly onto the mounting posts under the turn-
table pit or next to the turntable on the layout
base board. The 30 cm (1’) ribbon cable is the
maximum distance that the receiver can be
from the turntable. The existing terminal
strip on the 7286 Conventional Turntable is
no longer needed when converting this turn-
table with the 7687 Digital Retrofit Kit.

3. Electrical connections for the turntable
9
Important: The 7686 turntable is designed to
be operated only on the Märklin Digital H0
system. This turntable cannot be used with
Märklin Digital= for two-rail layouts.
The ribbon cable for the turntable has a
sixpin special plug which is inserted into
the corresponding socket on the receiver.
The center sockets Band 0on the receiver
are connected to the Digital power circuit
(Central Unit or Booster). The socket Lmust
be connected to the same transformer as
that supplying the Digital power circuit (ill. 1).
The existing control box for the 7286 Con-
ventional Turntable is no longer needed
when converting this turntable with the 7687
Digital Retrofit Kit. Simultaneous hookup of
the conventional control box and the digital
decoder is not possible.
For digital locomotive operation the sockets
B 0 0 for locomotive power are connected to a
digital power circuit (Central Unit or Booster)
(ill.1). This power circuit may be different from
that supplying power for controlling the turn-
table.
For conventional locomotive operation the
sockets B 0 0 are connected to a standard
train transformer (example: 6627/6631, ill. 2).
The running rails on the turntable are electri-
cally separated from each other. This will
allow you to use one of these rails for a “track
occupied”feedback signal.
The sockets marked in colors to the right
of the receiver are intended for additional
function indications (see Part 8).
Important Information:
The 7286 turntable has been delivered
since 2002 in a technically different version
that is part of the usual ongoing product
development. The current version of the
7687 has already been designed for this
change. If you have a turntable that was
bought before 2002, then you must have
the turntable and the 7687 electronic cir-
cuit adjusted to work together. You can
have your authorized Märklin dealer send
the 7286 turntable along with the 7687
electronic circuit to the Märklin Service
Department.
Caution: With this adjustment work,
damage is possible to the electronic
circuit or the turntable. These damages
are not covered by the manufacturer’s
warranty!

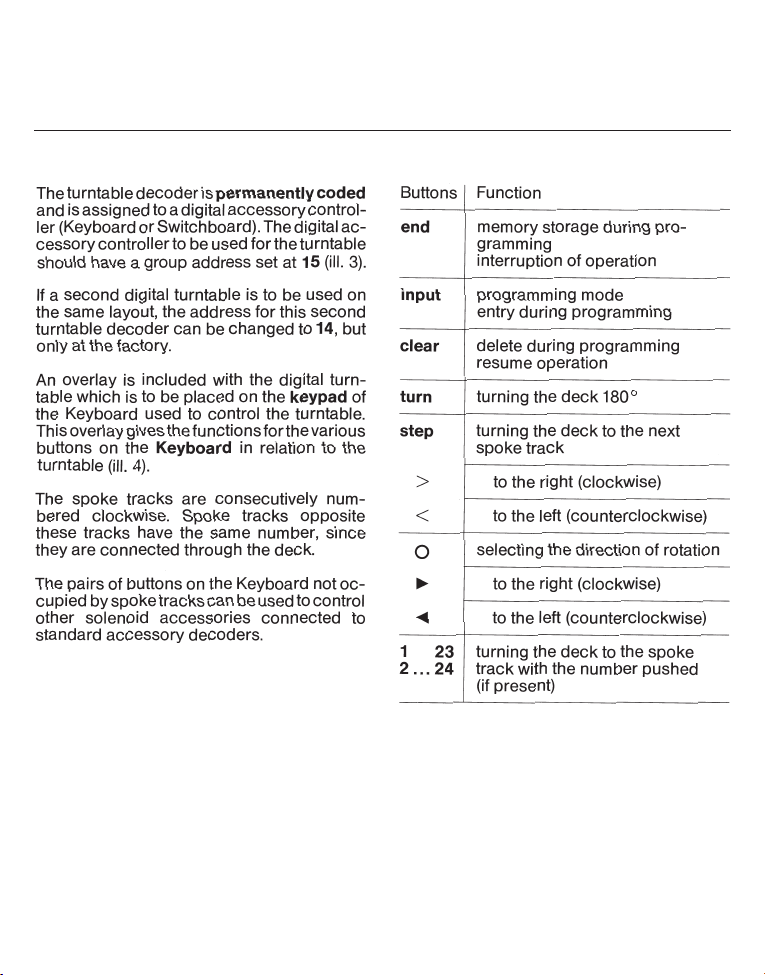

4. Keyboard as control component
10

5. Programming
11

6. Operating the turntable
12

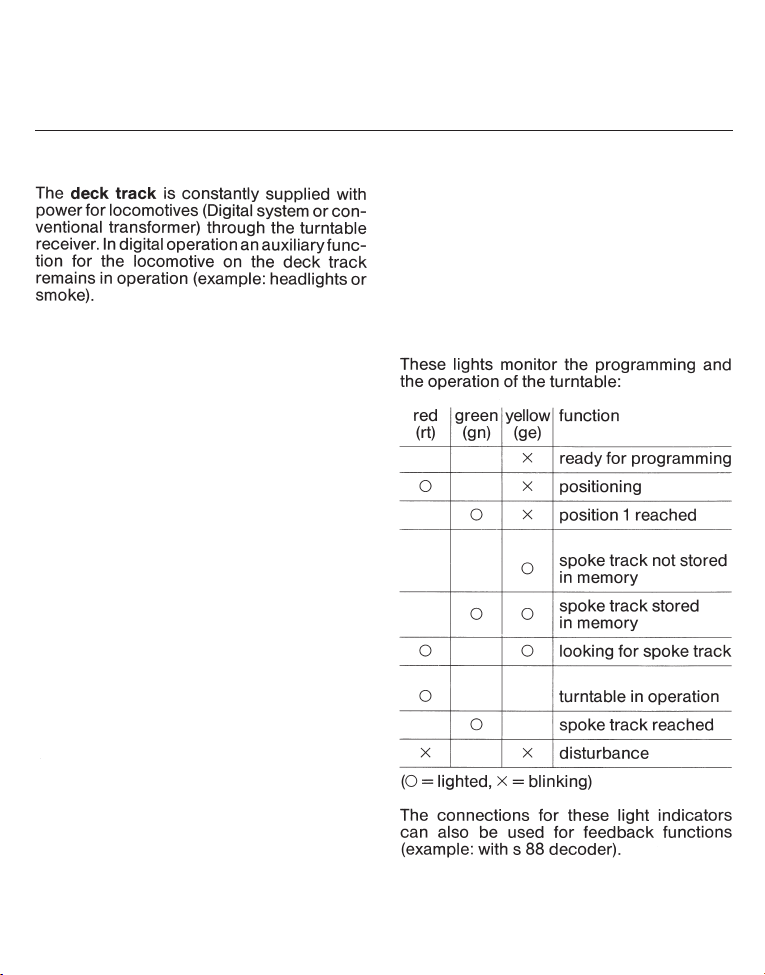

7. Operating locomotives 8. Function monitoring
13
Connections for 3 lights are provided on the
turntable receiver for monitoring functions
(ill. 7). Light bulbs (16 volt) or LED’s (with the
appropriate resistance) can be connected
here. These light indicators can be connected
to the L accesory power socket only with
the diode (1N 4001…4007) included with
the turntable (follow installation instructions
for this diode!).

9. Trouble shooting 10. Maintenance and Service
14
A running time control is integrated into
the control electronics to portect the motor
and mechanism. If the deck is turning too
slowly or is jammed, the operation is auto-
matically interrupted. First the cause of the
problem must be corrected (example: derailed
locomotive, foreign object). After that opera-
tion can be resumed by pressing the clear
button.
Position 1 of the turntable deck should be
checked (see Section 9) after each time that
it is removed from the turntable and after
being installed back into the turntable.
Important note:
The motor and gearbox have been adequa-
tely lubricated at the factory. Please do not
oil! This could cause damage!

1. Remarques générales 2. Montage
15
Avec le kit de modification Digital 7687, la
plaque tournante Märklin 7286 conven-
tionnelle peut être réglée ultérieurement sur
la commande confortable de la plaque
tournante Digital 7686. La plaque tournante
n’a pas besoin d’être déposée ou démontée
pour la modification. Les plaques tournantes
d’autres marques ne sont généralement
pas préparées de série pour le kit de modifi-
cation Digital 7687.
La plaque tournante 7686 convient tout
autant au trafic conventionnel qu’au trafic
Digital. La commande digitale de la plaque
tournante s’effectue au moyen d’une unité
centrale (Central Unit 6020 ou Control Unit
6021) et d’un pupitre de commande Digital
Keyboard 6040). Par ailleurs, la commande
peut s’effectuer àl’aide d’un oridnateur (In-
terface 6050 ou 6051) et d’un poste d’aiguil-
lage àsynoptique sur écran (Comboard
60511).
En commande digitale de la plaque tounante,
chaque raccordement de voie présent peut
être directement choisi par présélection. En
fonctionnement pas àpas, la rotation est pos-
sible jusqu’au raccordement de voie suivant.
Par ailleurs, une pression de touche suffit à
faire effectuer une rotation de 180°àla loco-
motive située sur la plate-forme. Libre choix
du sens de rotation. Le Decoder Digital
spécial et l’électronique de commande sont
intégrés au récepteur livréavec la plaque
tournante.
Information:
Ce manuel décrit surtout la mise en place
et l’exploitation du pont tournant en version
digitale.
Vous trouverez d’autres informations au sujet
du montage, de l’exploitation et de l’entretien
dans la notice actualisée du pont tournant
réf. 7286!
Possibilitéde visser le récepteur de la pla-
que tournante directement aux tourillons de
fixation prévus àcet effet, situés sous la fosse
de la plaque tournante, ou encore au socle à
côte, de la plaque. Le câble-ruban de 30 cm
placésous la plaque tournante détermine
l’éloignement possible du récepteur. Lors de
la modification de la plaque tournante con-
ventionnelle 7286 avec le kit de modification
Digital 7687, la plaque àbornes existante
est supprimée.

3. Raccordement électrique de la plaque tournante
16
Recommandation: la commande de la pla-
que tounante 7686 est exclusivement con-
çue pour le système Märklin Digital H0. Une
commande Märklin Digital= pour réseaux à
deux rails conducteurs n’est pas possible!
Avec la prise spéciale àsix fiches, le câble-
ruban de la plaque tournante vient s’enficher
dans la réglette de raccordement correspon-
dante du récepteur. Les prises médianes B et
0du récepteur sont raccordées au circuit
électrique Digital (Central Unit ou Booster).
La prise Ldoit êter reliée au même trans-
formateur que celui qui alimente le circuit
électrique Digital (Illustr. 1).
Lors de la modification de la plaque
tournante conventionelle 7286 avec le kit
de modification Digital 7687, le pupitre de
commande existant est supprimé. Une con-
nexion simultanée du pupitre de commande
conventionnel et du récepteur Digital est
impossible.
En trafic Digital, les prises d’alimentation en
courant-traction B 0 0 sont raccordées àun
circuit électrique Digital (Central Unit ou
Booster) (Illustr. 1). Ce circuit n’est pas obli-
gatoirement le même que celui qui alimente
la commande de la plaque tournante.
En trafic conventionnel (Illustr. 2), les prises
B 0 0 sont raccordées àun transformateur
normal (par ex. 6647 ou 6631).
Les voies extérieures de la plate-forme
bénéficient d’un sectionnement électrique.
Une des voies peut ainsi être utilisée pour
les messages d’occupation.
Les prises de couleur àdroite du récepteur
sont prévues pour des annonces de fonctions
supplémentaires (cf. chapître 8).
Remarque importante:
Dans le cadre du développement de nos
produits, le pont tournant 7286 est livré,
depuis 2002, dans une version technique-
ment modifiée. La version actuelle du kit
électronique 7687 est déjàadaptée àce
changement technique. Si vous possédez
un pont tournant acquis avant 2002, vous
devez faire accorder ce dernier avec le kit
électronique 7687. Pour ce faire, adressez-
vous àvotre revendeur spécialiséafin
d'expédier au Service de Réparation
Märklin votre pont tournant 7286 et le
kit 7687.
Attention: A défaut d'une adaptation entre
les deux composants cités, des dommages
peuvent survenir soit au pont tournant,
soit àl'électronique. Ces dommages ne
seront pas couverts par la garantie!

4. Le pupitre de commande Keyboard
17

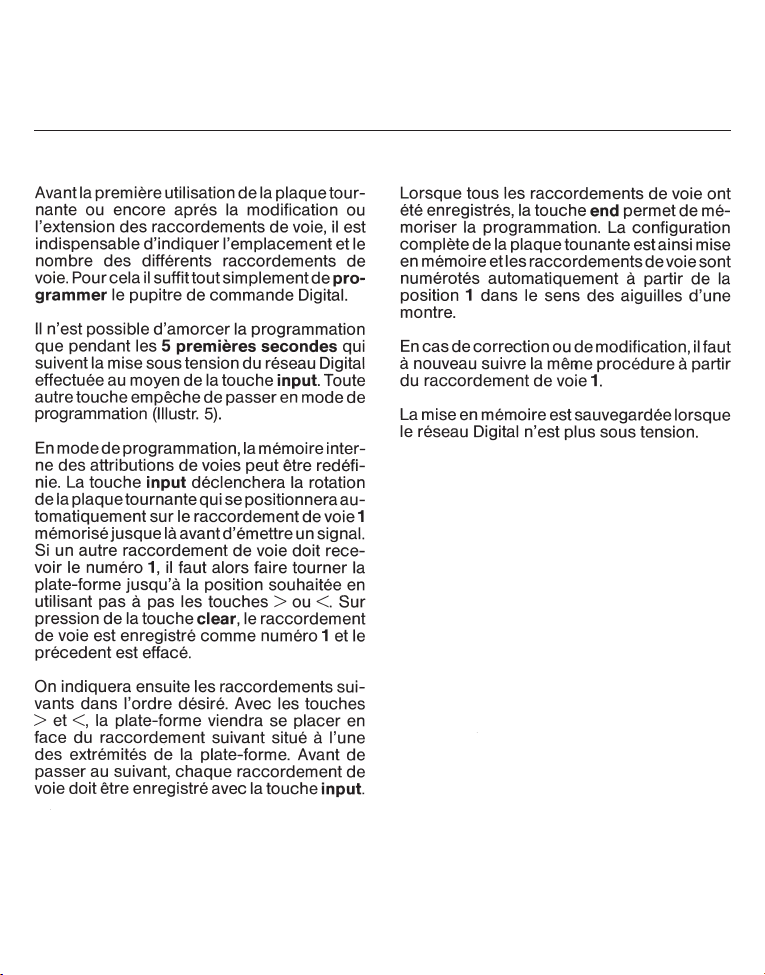

5. Programmation
18

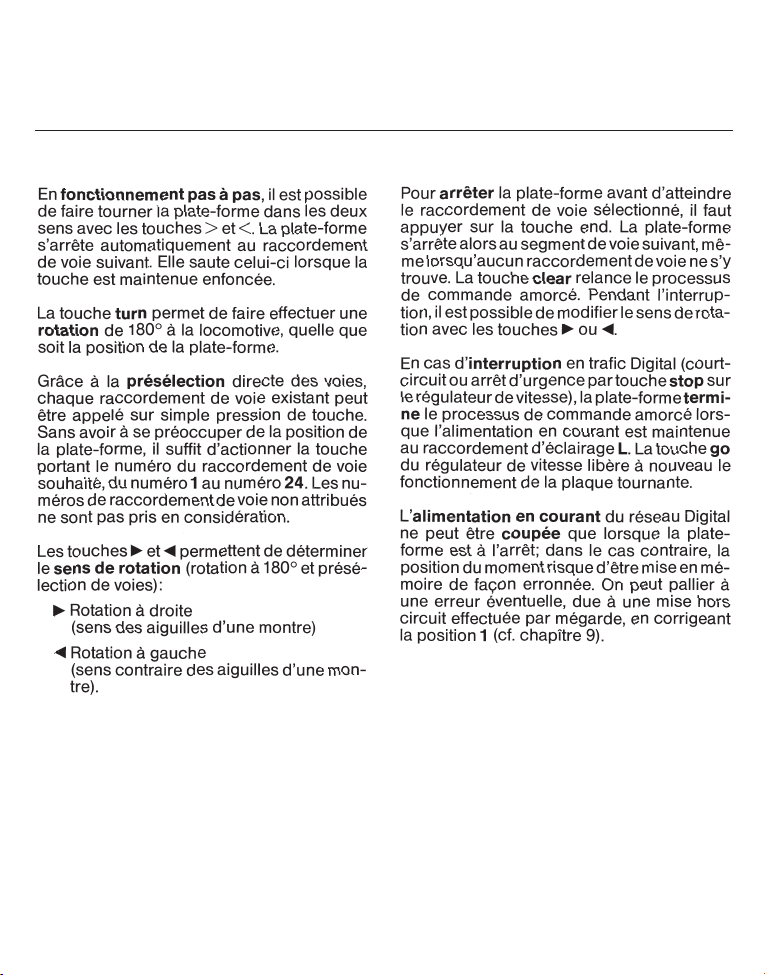

6. Fonctionnement de la plaque tournante
19
Le sens de rotation programméest maintenu
tant qu’aucune modification n’intervient. La
rotation àdroite est indiquée par la lampe de
contrôle de la touche (Illustr. 6).
▲
