marklin 37015 User manual

Schnellzug-Dampflokomotive S 2/6
37015

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild: 4
Hinweise zur Inbetriebnahme 6
Sicherheitshinweise 8
Wichtige Hinweise 8
Funktionen 8
Schaltbare Funktionen 9
Parameter/Register 24
Ergänzendes Zubehör 25
Wartung und Instandhaltung 26
Ersatzteile 37
Table of Contents:
Page
Information about the Prototype: 4
Notes about using this model for the first time 6
Safety Notes 10
Important Notes 10
Functions 10
Controllable Functions 11
Parameter/Register 24
Completing accessories 25
Service and maintenance 26
Spare Parts 37
Sommaire :
Page
Informations concernant la Locomotive réelle : 5
Indications relatives à la mise en service 6
Remarques importantes sur la sécurité 12
Information importante 12
Fonctionnement 12
Fonctions commutables 13
Paramètre/Registre 24
Accessoires complémentaires 25
Entretien et maintien 26
Pièces de rechange 37
Inhoudsopgave:
Pagina
Informatie van het voorbeeld: 5
Opmerking voor de ingebruikname 6
Veiligheidsvoorschriften 14
Belangrijke aanwijzing 14
Functies 14
Schakelbare functies 15
Parameter/Register 24
Aanvullende toebehoren 25
Onderhoud en handhaving 26
Onderdelen 37

3
Indice de contenido:
Página
Notas para la puesta en servicio 6
Aviso de seguridad 16
Notas importantes 16
Funciones 16
Funciones posibles 17
Parámetro/Registro 24
Accesorios complementarios 25
El mantenimiento 26
Recambios 37
Indice del contenuto:
Pagina
Avvertenza per la messa in esercizio 6
Avvertenze per la sicurezza 18
Avvertenze importanti 18
Funzioni 18
Funzioni commutabili 19
Parametro/Registro 24
Accessori complementari 25
Manutenzione ed assistere 26
Pezzi di ricambio 37
Innehållsförteckning:
Sidan
Anvisningar för körning med modellen 6
Säkerhetsanvisningar 20
Viktig information 20
Funktioner 20
Kopplingsbara funktioner 21
Parameter/Register 24
Ytterligare tillbehör 25
Underhåll och reparation 26
Reservdelar 37
Indholdsfortegnelse:
Side
Henvisninger til ibrugtagning 6
Vink om sikkerhed 22
Vigtige bemærkninger 22
Funktioner 22
Styrbare funktioner 23
Parameter/Register 24
Ekstra tilbehør 25
Service og reparation 26
Reservedele 37

4
Informationen zum Vorbild:
Mit diesem schnellen, grünen Flitzer fuhr die Königlich Baye-
rische Staatsbahn Anfang des 20.Jahrhunderts.
Mit 154,5 km/h war die S 2/6 genau 29 Jahre lang die schnellste
Dampflok in Deutschland und bekam dafür das „Blaue Band“.
Die typische grün-schwarze Farbgebung spiegelt die Zeit ihrer
Erbauung wieder. Die Lok wird von vielen Kennern als schönste
Lok überhaupt gehandelt, denn sie hat viele Vorzüge: Sie ist
zum einen extrem langgestreckt und mit 2 riesigen Treibrädern
ausgestattet, zugleich wirkt sie aber durch den durchbrochenen
Barrenrahmen äußerst filigran.
Information about the Prototype:
This fast green locomotive was operated by the Royal Bavarian
State Railways at the start of the 20th century.
After setting a record speed of 154.5 km/h (96 mph), the S 2/6
remained the fastest steam locomotive in Germany for no less
than 29 years, for which it was awarded the „blue ribbon“. The
typical green and black color scheme re ects the era in which it
was built. The locomotive is regarded by many a cionados as the
most beautiful design ever, as it has many attractive features: It
features a very elongated shape on the one hand and is equipped
with 2 huge traction wheels. At the same time, its pierced bar-
frames give it an extremely intricate appearance.

5
Informations concernant la Locomotive réelle :
Les chemins de fer royaux bavarois roulèrent avec ce bolide vert au
début du 20e siècle.
Avec 154,5 km/h, la S 2/6 resta pendant exactement 29 ans la
locomotive à vapeur la plus rapide d‘Allemagne et reçut à cette
occasion le « ruban bleu ». La livrée typique vert-noir re ète
l‘époque de sa construction. La locomotive est considérée par de
nombreux connaisseurs comme la plus belle locomotive jamais
construite ; elle a en effet de nombreux avantages : elle est d‘une
part extrêmement élancée et équipée de 2 énormes roues motrices
simultanément, son châssis à plaques ajourées lui donne une allure
très filigrane.
Informatie van het voorbeeld:
Met deze snelle, groene schicht reed de Königlich Bayerische
Staatsbahn aan het begin van de 20e. eeuw.
Met 154,5 km per uur was de S 2/6 precies 29 jaar lang de
snelste stoomloc in Duitsland en kreeg daarvoor de „Blauwe
Band“. De typisch groen-zwarte kleurgeving is kenmerkend
voor de tijd van haar bouw. De loc wordt door vele kenners be-
schouwd als de mooiste loc ooit, want ze heeft vele voordelen.
Ze is uiterst langgerekt en uitgerust met twee reusachtige
aandrijfwielen. Tegelijkertijd maakt ze vanwege het

6
Übergangsgleis/Steigung und Bogenanfang
Transfer rail/gradient and start of bend
Rail de transition/montée et début de courbe
Overgangsrail/Steiging en boogbegin
Vía de transición/cuesta e inicio de la curva
Binario di raccordo/pendenza ed inizio della curva
Övergångsräls/stigning och början av kurva
Overgangsspor/stigning og kurvestart

7

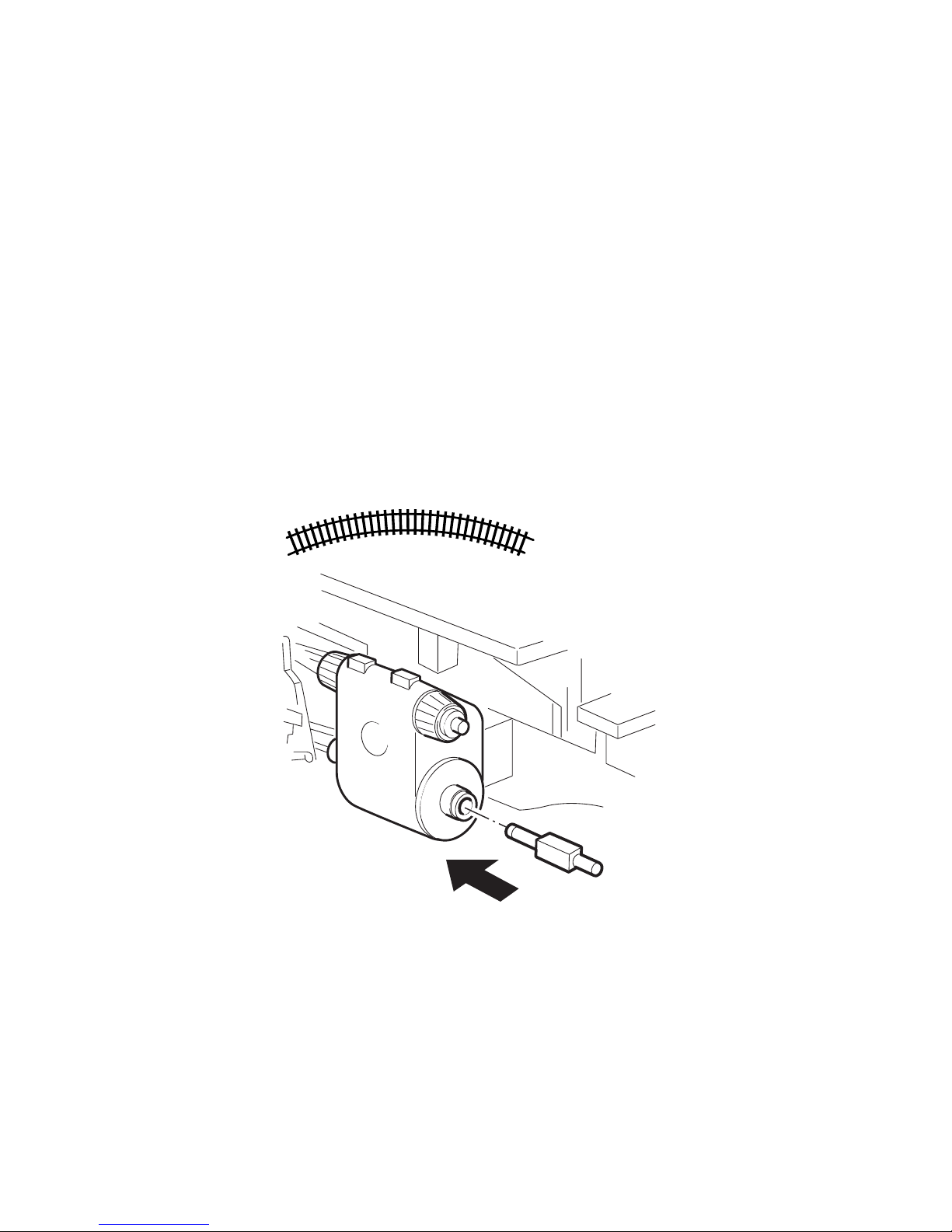

Kolbenstangenschutzrohr einsetzen
How to install the cylinder rot protector
Insérer le tube de protection de la lige de piston
Beschermbuis cilinderstang plaatsen
Colocar el tubo protector de la biela
Installazione del tubetto di protezione per l’asta dello stantuffo
Kolvstångsskyddsröret monteras
Cylinderstang-beskyttelsesør indsættes
Radius > 500 mm

8
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin AC, Märklin Delta, Märklin Digital oder Märklin
Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer
örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu verwen-
den. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Setzen Sie das Modell keiner direkten Sonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtig-
keit aus.
Wichtige Hinweise
• Die Bedienungsanleitung und die Verpackung sind Bestand-
teile des Produktes und müssen deshalb aufbewahrt sowie
bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• Entsorgung: www.maerklin.com/en/imprint.html
• Gewährleistung und Garantie gemäß der beiliegenden Garan-
tieurkunde.
Funktionen
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse ab Werk: 15
• Mfx-Technologie für Mobile Station/Central Station.
Name ab Werk: S 2/6 3201 BAYERN
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzö-
gerung, Höchstgeschwindigkeit): über Control Unit,
Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunk-
tionen zur Verfügung.
• Rauchsatz nachrüstbar - auch für den Analogbetrieb.

9

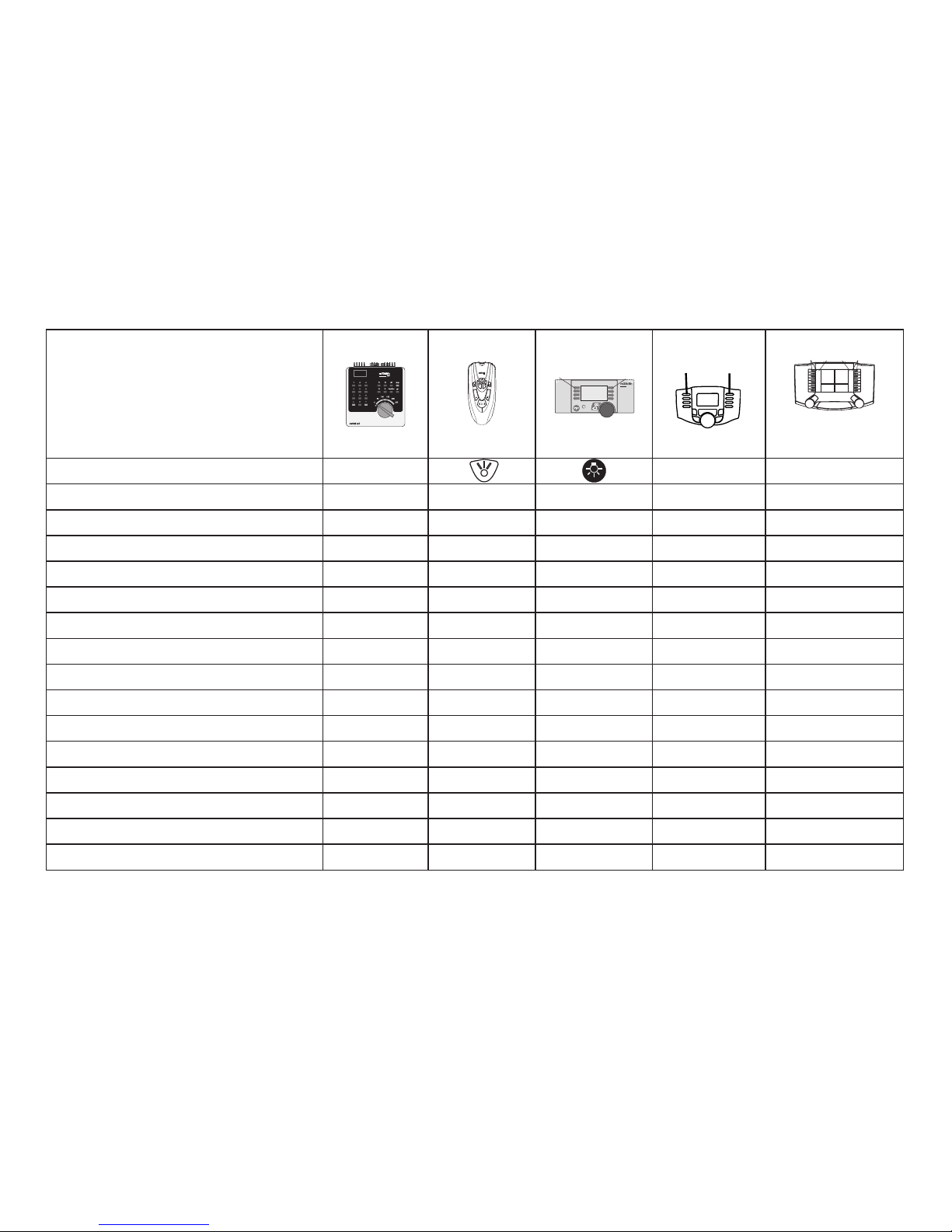

Schaltbare Funktionen
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
Rauchgenerator 1) f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch: Lokpfeife lang f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen, aus — —
Funktion 6 Funktion f5 Funktion f5
Zugbegegnungslicht — — Funktion 8 Funktion f6 Funktion f6
Geräusch: Rangierpfiff — — Funktion 5 Funktion f7 Funktion f7
Führerstandsbeleuchtung — — Funktion 1 Funktion f8 Funktion f8
Geräusch: Dampf ablassen — — — Funktion f9 Funktion f9
Geräusch: Kohle schaufeln — — — Funktion f10 Funktion f10
Geräusch: Schüttelrost — — — Funktion f11 Funktion f11
Geräusch: Luftpumpe — — — Funktion f12 Funktion f12
Geräusch: Wasserpumpe — — — Funktion f13 Funktion f13
Geräusch: Injektor — — — Funktion f14 Funktion f14
Rangiergang — — — Funktion f15 Funktion f15
1) Gehört nicht zum Lieferumfang.

10
Functions
• Recognition of the mode of operation: automatic.
• Addresses that can be set:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Address set at the factory: 15
• Mfx technology for the Mobile Station/Central Station.
Name set at the factory: S 2/6 3201 BAYERN
• Adjustable Acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters (address, acceleration/
braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
• Only the train control functions and headlight changeover
feature are available in analog operation.
• A smoke generator can be retrofitted to the locomotive - also
for analog operation.
Safety Notes
• This locomotive is to be used only with an operating system
designed for it (Märklin AC, Märklin Delta, Märklin Digital or
Märklin Systems).
• Use only switched mode power supply units and transformers
that are designed for your local power system.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety notes in the instructions for
your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• WARNING! Sharp edges and points required for operation.
• Do not expose the model to direct sunlight, extreme changes
in temperature, or high humidity.
Important Notes
• The operating instructions and the packaging are a compo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• Disposing: www.maerklin.com/en/imprint.html
• The warranty card included with this product specifies the
warranty conditions.
