Gebrauchsanleitung
zur horizontalen beweglichen Führung für
Anschlageinrichtungen
Typ HA 4
gepr. für 1 Person nach EN 795:2012-07 (D), Typ B + C
gepr. für mehrere Personen nach CEN/TS 16415:2013 (D), Typ B + C
PPE-R/11.112 Version 1
Funktion und Anwendung
Die HA 4 ist eine horizontale bewegliche Führung für Anschlageinrichtungen der Klasse B +
C der EN 795. Die HA 4 verbindet dabei bis zu -5- Einzelanschlagpunkte miteinander, wobei
die Feldweite max. 10 m beträgt. Die Neigung in der horizontalen darf 15° nicht übersteigen.
Der Mindestabstand zur Absturzkante beträgt 2,5 m. Jeder horizontalen beweglichen
Führung HA 4 wird diese Gebrauchsanleitung mitgeliefert. Sie ist vor Benutzung zu lesen
und jederzeit zugänglich, möglichst in der Nähe der Ausrüstung zu halten.
Diese horizontale Führung ist nur zur Sicherung von Personen vorgesehen, es ist
grundsätzlich auszuschließen, diese als Hebeeinrichtung zu benutzen.
Es müssen mindestens der erste Karabinerhaken (Verbindungselement) am Anfang
des Seiles sowie der Bergsteigerkarabinerhaken am Seilverkürzer in die
Anschlagpunkte eingehakt werden.

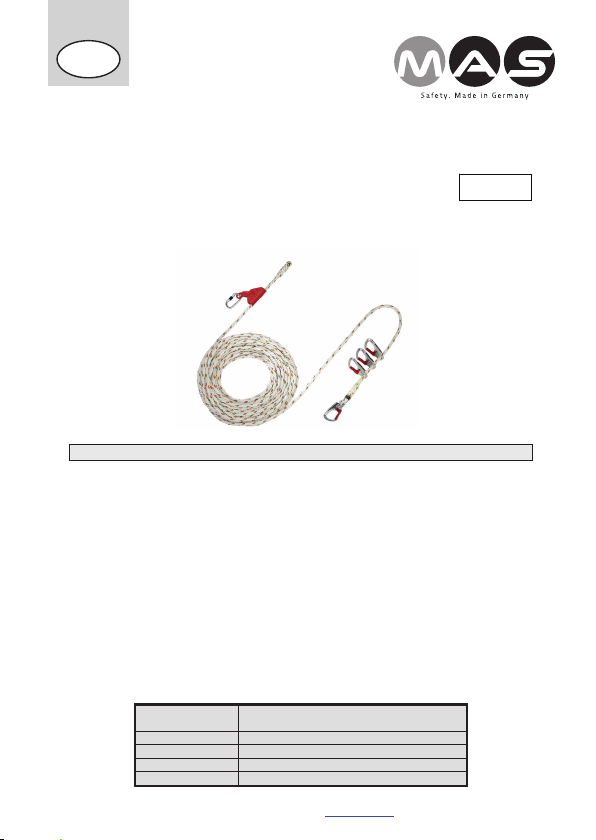

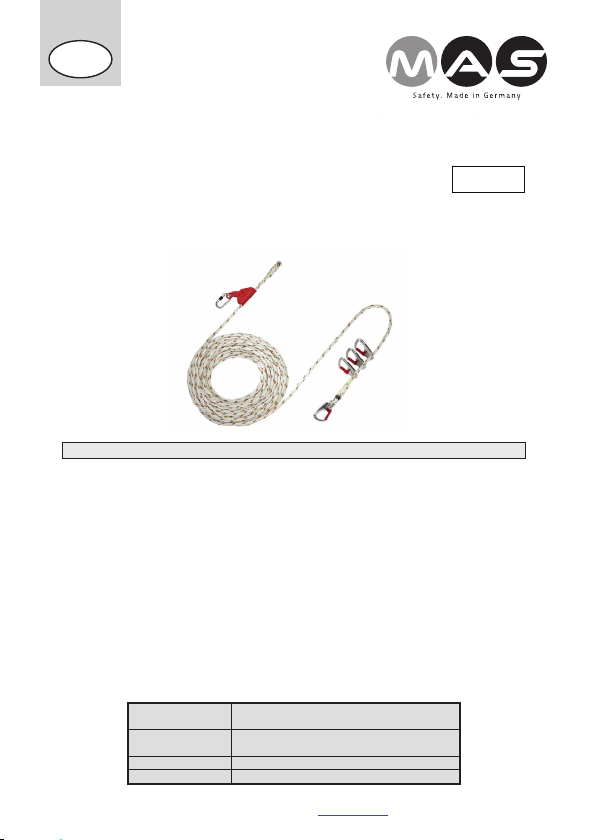

Die HA 4 besteht aus einem gedrehtem Faserseil mit 16 mm Durchmesser, ist max. 34,5 m
lang, mit Spannelement, einem in das Spannelement eingehängten
Bergsteigerkarabinerhaken, je nach Länge des Seiles aufgefädelte Karabinerhaken und
einem in das Seil eingespleißten Karabinerhaken.
Länge des Seiles Anzahl der aufgefädelten
Karabinerhaken /Verbindungselemente
bis 10 m -0- Stück
bis 13 m -1- Stück
bis 23 m -2- Stück
bis 34 m -3- Stück
© Copyright by MAS GmbH · Auszüge und Vervielfältigungen nur mit Zustimmung der MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Teil 1
DGebrauchsanleitung _____ 3
GB Directions for use _______ 8
NL Gebruiksaanwijzing_____ 13
FMode d’emploi _________ 18
Gebrauchsanleitung
zur horizontalen beweglichen Führung für
Anschlageinrichtungen
Typ HA 4
gepr. für 1 Person nach EN 795:2012-07 (D), Typ B + C
gepr. für mehrere Personen nach CEN/TS 16415:2013 (D), Typ B + C
PPE-R/11.112 Version 1
Funktion und Anwendung
Die HA 4 ist eine horizontale bewegliche Führung für Anschlageinrichtungen der Klasse B +
C der EN 795. Die HA 4 verbindet dabei bis zu -5- Einzelanschlagpunkte miteinander, wobei
die Feldweite max. 10 m beträgt. Die Neigung in der horizontalen darf 15° nicht übersteigen.
Der Mindestabstand zur Absturzkante beträgt 2,5 m. Jeder horizontalen beweglichen
Führung HA 4 wird diese Gebrauchsanleitung mitgeliefert. Sie ist vor Benutzung zu lesen
und jederzeit zugänglich, möglichst in der Nähe der Ausrüstung zu halten.
Diese horizontale Führung ist nur zur Sicherung von Personen vorgesehen, es ist
grundsätzlich auszuschließen, diese als Hebeeinrichtung zu benutzen.
Es müssen mindestens der erste Karabinerhaken (Verbindungselement) am Anfang
des Seiles sowie der Bergsteigerkarabinerhaken am Seilverkürzer in die
Anschlagpunkte eingehakt werden.
Die HA 4 besteht aus einem gedrehtem Faserseil mit 16 mm Durchmesser, ist max. 34,5 m
lang, mit Spannelement, einem in das Spannelement eingehängten
Bergsteigerkarabinerhaken, je nach Länge des Seiles aufgefädelte Karabinerhaken und
einem in das Seil eingespleißten Karabinerhaken.
Länge des Seiles Anzahl der aufgefädelten
Karabinerhaken /Verbindungselemente
bis 10 m -0- Stück
bis 13 m -1- Stück
bis 23 m -2- Stück
bis 34 m -3- Stück
© Copyright by MAS GmbH · Auszüge und Vervielfältigungen nur mit Zustimmung der MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Teil 1
MAS22905 GBA MAS HA4 mit MASA 16.indd 2MAS22905 GBA MAS HA4 mit MASA 16.indd 2 26.02.20 08:1726.02.20 08:17

3
Gebrauchsanleitung
zur horizontalen beweglichen Führung für
Anschlageinrichtungen
Typ HA 4
gepr. für 1 Person nach EN 795:2012-07 (D), Typ B + C
gepr. für mehrere Personen nach CEN/TS 16415:2013 (D), Typ B + C
PPE-R/11.112 Version 1
Funktion und Anwendung
Die HA 4 ist eine horizontale bewegliche Führung für Anschlageinrichtungen der Klasse B +
C der EN 795. Die HA 4 verbindet dabei bis zu -5- Einzelanschlagpunkte miteinander, wobei
die Feldweite max. 10 m beträgt. Die Neigung in der horizontalen darf 15° nicht übersteigen.
Der Mindestabstand zur Absturzkante beträgt 2,5 m. Jeder horizontalen beweglichen
Führung HA 4 wird diese Gebrauchsanleitung mitgeliefert. Sie ist vor Benutzung zu lesen
und jederzeit zugänglich, möglichst in der Nähe der Ausrüstung zu halten.
Diese horizontale Führung ist nur zur Sicherung von Personen vorgesehen, es ist
grundsätzlich auszuschließen, diese als Hebeeinrichtung zu benutzen.
Es müssen mindestens der erste Karabinerhaken (Verbindungselement) am Anfang
des Seiles sowie der Bergsteigerkarabinerhaken am Seilverkürzer in die
Anschlagpunkte eingehakt werden.
Die HA 4 besteht aus einem gedrehtem Faserseil mit 16 mm Durchmesser, ist max. 34,5 m
lang, mit Spannelement, einem in das Spannelement eingehängten
Bergsteigerkarabinerhaken, je nach Länge des Seiles aufgefädelte Karabinerhaken und
einem in das Seil eingespleißten Karabinerhaken.
Länge des Seiles Anzahl der aufgefädelten
Karabinerhaken /Verbindungselemente
bis 10 m -0- Stück
bis 13 m -1- Stück
bis 23 m -2- Stück
bis 34 m -3- Stück
© Copyright by MAS GmbH · Auszüge und Vervielfältigungen nur mit Zustimmung der MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Teil 1
D
Gebrauchsanleitung
zur horizontalen beweglichen Führung für
Anschlageinrichtungen
Typ HA 4
gepr. für 1 Person nach EN 795:2012-07 (D), Typ B + C
gepr. für mehrere Personen nach CEN/TS 16415:2013 (D), Typ B + C
PPE-R/11.112 Version 1
Funktion und Anwendung
Die HA 4 ist eine horizontale bewegliche Führung für Anschlageinrichtungen der Klasse B +
C der EN 795. Die HA 4 verbindet dabei bis zu -5- Einzelanschlagpunkte miteinander, wobei
die Feldweite max. 10 m beträgt. Die Neigung in der horizontalen darf 15° nicht übersteigen.
Der Mindestabstand zur Absturzkante beträgt 2,5 m. Jeder horizontalen beweglichen
Führung HA 4 wird diese Gebrauchsanleitung mitgeliefert. Sie ist vor Benutzung zu lesen
und jederzeit zugänglich, möglichst in der Nähe der Ausrüstung zu halten.
Diese horizontale Führung ist nur zur Sicherung von Personen vorgesehen, es ist
grundsätzlich auszuschließen, diese als Hebeeinrichtung zu benutzen.
Es müssen mindestens der erste Karabinerhaken (Verbindungselement) am Anfang
des Seiles sowie der Bergsteigerkarabinerhaken am Seilverkürzer in die
Anschlagpunkte eingehakt werden.
Die HA 4 besteht aus einem gedrehtem Faserseil mit 16 mm Durchmesser, ist max. 34,5 m
lang, mit Spannelement, einem in das Spannelement eingehängten
Bergsteigerkarabinerhaken, je nach Länge des Seiles aufgefädelte Karabinerhaken und
einem in das Seil eingespleißten Karabinerhaken.
Länge des Seiles Anzahl der aufgefädelten
Karabinerhaken /Verbindungselemente
bis 10 m -0- Stück
bis 13 m -1- Stück
bis 23 m -2- Stück
bis 34 m -3- Stück
© Copyright by MAS GmbH · Auszüge und Vervielfältigungen nur mit Zustimmung der MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Teil 1
MAS22905 GBA MAS HA4 mit MASA 16.indd 3MAS22905 GBA MAS HA4 mit MASA 16.indd 3 26.02.20 08:1726.02.20 08:17

4
Benutzungshinweise
Verwendungsmöglichkeiten der HA 4:
Bauseits vorhandene Befestigungspunkte müssen der EN 795 entsprechen oder das
Objekt muss eine Mindestfestigkeit von 12 kN aufweisen.
Die HA4 ist für max. 4 Personen in einem System von 34 m zugelassen, wobei es
unerheblich ist wo sich die Personen im System befinden. (z.B. 1 Person in jedem Feld
bis zu 4 Personen in einem Feld)
Vor Montage ist zu prüfen, ob die HA 4 und die anderen Bestandteile der persönlichen
Schutzausrüstung gegen Absturz in Ordnung sind und mit den in dieser Gebrauchsanleitung
bzw. auf der Kontrollkarte genannten übereinstimmen. Dabei ist die im Seilbehälter
abgelegte HA 4 vor Gebrauch auf eventuelle äußerlich erkennbare Beschädigung und auf
Vollständigkeit durchzusehen.
Das Seil darf an keiner Stelle Brüche oder Fransen aufweisen, die Karabinerhaken müssen
leicht und sicher schließen. Die Funktion des Spannelements insbesondere die
Klemmwirkung ist zu überprüfen. Falls dabei Fehler festgestellt werden, ist die HA 4 zur
Reparatur an den Hersteller einzusenden.
Die bauseits vorhandenen Befestigungspunkte müssen für die dem Verwendungszweck
entsprechenden Belastbarkeit ausgelegt sein. Bei der Auswahl der Befestigungspunkte ist
außerdem zu berücksichtigen, dass beim Absturz einer Person sich der Anschlagpunkt des
Verbindungsmittels am HA 4 um bis zu 3,50 m verschieben kann.
Bei verformbaren Befestigungspunkten ist deren Auslenkung mit einzubeziehen.
Achtung:
Bei einer möglichen Beanspruchung der horizontalen beweglichen Führung (HA 4) über eine
Kante bei einer Auslenkung deren Länge größer ist als der Abstand der horiz. bewegl.
Führung zu dieser Kante ist folgendes zu beachten:
Das gedrehte Faserseil der beweglichen Führung wurde auch für den horizontalen Einsatz
und einen daraus simulierten Sturz über eine Kante erfolgreich geprüft. Dabei wurde eine
Stahlkante mit Radius r = 0,5 mm ohne Grat verwendet. Aufgrund dieser Prüfung ist die
Ausrüstung geeignet, über ähnliche Kanten, wie sie beispielsweise an gewalzten
Stahlprofilen, an Holzbalken oder an einer verkleideten, abgerundeten Attika vorhanden sind,
benutzt zu werden.
Ungeachtet dieser Prüfung muss dort, wo ein Risiko eines Sturzes über eine Kante besteht,
folgendes zwingend berücksichtigt werden:
1. Zeigt die vor Arbeitsbeginn durchgeführte Gefährdungsbeurteilung, dass es sich bei
der Absturzkante um eine besonders „schneidende“ und/oder „nicht gratfreie“ Kante
(z.B. unverkleidete Attika, Trapezblech oder scharfe Betonkante) handelt, so
sind vor Arbeitsbeginn entsprechende Vorkehrungen zu treffen, dass ein
Sturz über die Kante ausgeschlossen ist oder
ist vor Arbeitsbeginn ein Kantenschutz zu montieren oder
ist Kontakt mit dem Hersteller aufzunehmen.

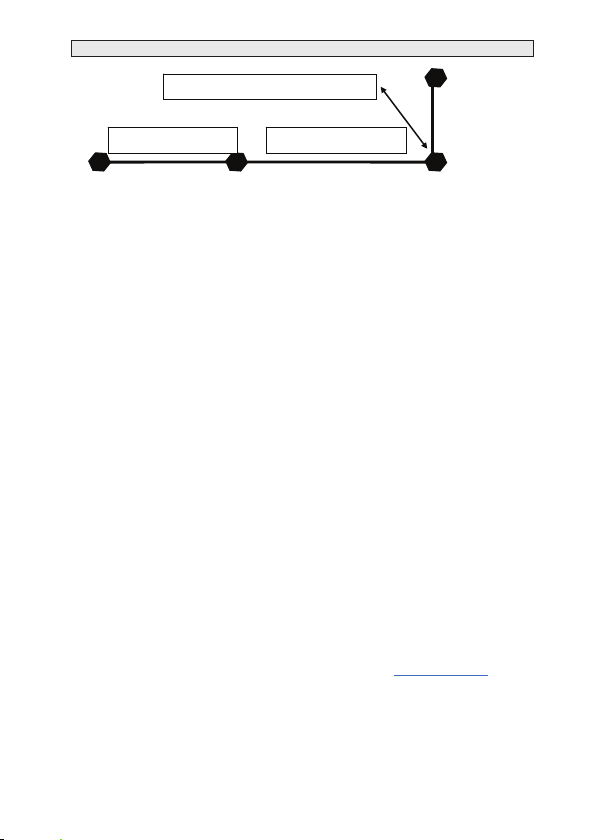

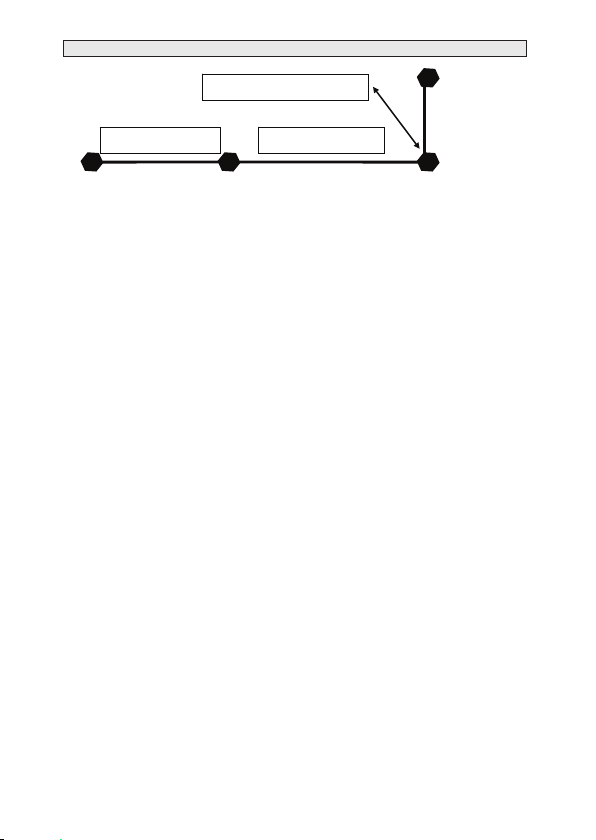

Umlenkung max. 90° Ecke
Kleinstes Feld 2m Größtes Feld 10 m
2. Das Verbindungsmittel wurde über eine Kante mit einem Winkel von 90° geprüft. Der
Benutzer sollte sich über die erhöhten Gefährdungen im Klaren sein, die bestehen,
wenn es möglich ist, über eine Kante mit einem Winkel von weniger als 90° zu
stürzen
(gemessen zwischen den beiden Schenkeln des Verbindungsmittels z. B. wenn sich
der Anschlagpunkt unterhalb der Füße des Benutzers befindet, oder bei einem
schräg nach oben verlaufenden Dach) und dass zusätzliche Vorsichtsmaßnahmen
oder zusätzliche Prüfungen nötig sein können.
3. Hinweis: Bei einem Sturz über eine Kante bestehen Verletzungsgefahren während
des Auffangvorganges durch Anprallen des Stürzenden an Bauteile bzw.
Konstruktionsteile.
4. Für den Fall eines Sturzes über die Kante sind besondere Maßnahmen zur Rettung
festzulegen und zu üben.
Zugelassen auch für horizontale Anwendung bei einem
Kantenradius r = 0,5 mm ohne Grat, wobei der Winkel der
Kantenausführung mindestens 90° Grad betragen muss.
(siehe auch Punkt 2)

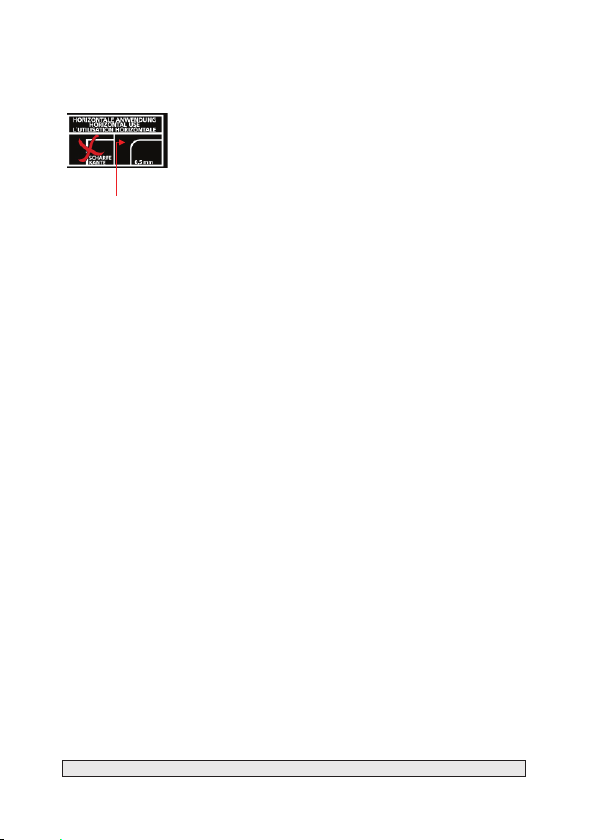

Winkel: 0,5 mm ohne Grat
> = 90°
Zur Montage sind die Karabinerhaken des HA 4 in die Anschlagösen der einzelnen
Befestigungspunkte einzuhängen und die Verriegelung des verwendeten Karabinerhakens
muss geschlossen sein. Dabei sind die Befestigungspunkte auf Unversehrtheit hin zu
überprüfen.
Achtung:
Unverriegelte Karabinerhaken können sich ungewollt vom Befestigungspunkt lösen!
Die HA 4 wird sodann am Spannelement von Hand soweit angezogen, dass das Seil
zwischen den Befestigungspunkten nicht nennenswert durchhängt, d. h. straff bzw. handfest
anziehen. Anschließend kann der Karabinerhaken des Verbindungsmittels oder des
Falldämpfers in das Seil eingehängt werden. Dabei ist die kürzest mögliche Einstellung des
Verbindungsmittels zu wählen, damit ein Sturz von vornherein vermieden wird.
Achtung:
Beim Einsatz als Rückhaltesystem mit einem einstellbaren Halteseil (z.B. Masi MA 4)
darf das Halteseil nur so lang eingestellt werden, dass die zu sichernde Person
Bereiche mit Absturzgefahr nicht erreichen kann. Dabei ist die Auslenkung der
beweglichen Führung unter Belastung durch das Halteseil z. B. beim Hineinlehnen der
Person mit zu berücksichtigen. Die Auslenkung ist vor Arbeitsbeginn von einem
sicheren Standplatz aus zu bestimmen.
Dazu die montierte bewegliche Führung des Rückhaltesystems in Feldmitte in
Beanspruchungsrichtung mit ca. 300 N (ca. 30 KG) zu belasten (bei –2- Benutzern ist
die Belastung zu verdoppeln) und die Auslenkung zu messen.
Wichtig: Mit einer beweglichen Führung dürfen nicht mehr als -5- Befestigungspunkte
verbunden werden. Die bewegliche Führung darf nur gerade und um eine Ecke mit max. 90 °
verbunden werden. Es dürfen sich nicht mehr als die oben unter Belastbarkeit genannte
Anzahl von Personen mit ihrer persönlichen Schutzausrüstung gegen Absturz befestigen.
Nach Gebrauch ist die horizontale bewegliche Führung HA 4 wieder abzuhängen und in
dem dafür vorgesehenen Behälter zu lagern.
Es ist für die Sicherheit wesentlich, dass nach Beanspruchung durch einen Absturz oder
bei Feststellung von Schäden eine Weiterbenutzung erst nach Zustimmung eines
Sachkundigen erfolgt.
Reparaturen an der horizontalen beweglichen Führung HA 4 dürfen nur durch den Hersteller
vorgenommen werden. Die HA 4 ist nach Bedarf, mindestens jedoch einmal innerhalb von
12 Monaten, von einem Sachkundigen zu prüfen.
MAS22905 GBA MAS HA4 mit MASA 16.indd 4MAS22905 GBA MAS HA4 mit MASA 16.indd 4 26.02.20 08:1726.02.20 08:17

5
Benutzungshinweise
Verwendungsmöglichkeiten der HA 4:
Bauseits vorhandene Befestigungspunkte müssen der EN 795 entsprechen oder das
Objekt muss eine Mindestfestigkeit von 12 kN aufweisen.
Die HA4 ist für max. 4 Personen in einem System von 34 m zugelassen, wobei es
unerheblich ist wo sich die Personen im System befinden. (z.B. 1 Person in jedem Feld
bis zu 4 Personen in einem Feld)
Vor Montage ist zu prüfen, ob die HA 4 und die anderen Bestandteile der persönlichen
Schutzausrüstung gegen Absturz in Ordnung sind und mit den in dieser Gebrauchsanleitung
bzw. auf der Kontrollkarte genannten übereinstimmen. Dabei ist die im Seilbehälter
abgelegte HA 4 vor Gebrauch auf eventuelle äußerlich erkennbare Beschädigung und auf
Vollständigkeit durchzusehen.
Das Seil darf an keiner Stelle Brüche oder Fransen aufweisen, die Karabinerhaken müssen
leicht und sicher schließen. Die Funktion des Spannelements insbesondere die
Klemmwirkung ist zu überprüfen. Falls dabei Fehler festgestellt werden, ist die HA 4 zur
Reparatur an den Hersteller einzusenden.
Die bauseits vorhandenen Befestigungspunkte müssen für die dem Verwendungszweck
entsprechenden Belastbarkeit ausgelegt sein. Bei der Auswahl der Befestigungspunkte ist
außerdem zu berücksichtigen, dass beim Absturz einer Person sich der Anschlagpunkt des
Verbindungsmittels am HA 4 um bis zu 3,50 m verschieben kann.
Bei verformbaren Befestigungspunkten ist deren Auslenkung mit einzubeziehen.
Achtung:
Bei einer möglichen Beanspruchung der horizontalen beweglichen Führung (HA 4) über eine
Kante bei einer Auslenkung deren Länge größer ist als der Abstand der horiz. bewegl.
Führung zu dieser Kante ist folgendes zu beachten:
Das gedrehte Faserseil der beweglichen Führung wurde auch für den horizontalen Einsatz
und einen daraus simulierten Sturz über eine Kante erfolgreich geprüft. Dabei wurde eine
Stahlkante mit Radius r = 0,5 mm ohne Grat verwendet. Aufgrund dieser Prüfung ist die
Ausrüstung geeignet, über ähnliche Kanten, wie sie beispielsweise an gewalzten
Stahlprofilen, an Holzbalken oder an einer verkleideten, abgerundeten Attika vorhanden sind,
benutzt zu werden.
Ungeachtet dieser Prüfung muss dort, wo ein Risiko eines Sturzes über eine Kante besteht,
folgendes zwingend berücksichtigt werden:
1. Zeigt die vor Arbeitsbeginn durchgeführte Gefährdungsbeurteilung, dass es sich bei
der Absturzkante um eine besonders „schneidende“ und/oder „nicht gratfreie“ Kante
(z.B. unverkleidete Attika, Trapezblech oder scharfe Betonkante) handelt, so
sind vor Arbeitsbeginn entsprechende Vorkehrungen zu treffen, dass ein
Sturz über die Kante ausgeschlossen ist oder
ist vor Arbeitsbeginn ein Kantenschutz zu montieren oder
ist Kontakt mit dem Hersteller aufzunehmen.
Umlenkung max. 90° Ecke
Kleinstes Feld 2m Größtes Feld 10 m
2. Das Verbindungsmittel wurde über eine Kante mit einem Winkel von 90° geprüft. Der
Benutzer sollte sich über die erhöhten Gefährdungen im Klaren sein, die bestehen,
wenn es möglich ist, über eine Kante mit einem Winkel von weniger als 90° zu
stürzen
(gemessen zwischen den beiden Schenkeln des Verbindungsmittels z. B. wenn sich
der Anschlagpunkt unterhalb der Füße des Benutzers befindet, oder bei einem
schräg nach oben verlaufenden Dach) und dass zusätzliche Vorsichtsmaßnahmen
oder zusätzliche Prüfungen nötig sein können.
3. Hinweis: Bei einem Sturz über eine Kante bestehen Verletzungsgefahren während
des Auffangvorganges durch Anprallen des Stürzenden an Bauteile bzw.
Konstruktionsteile.
4. Für den Fall eines Sturzes über die Kante sind besondere Maßnahmen zur Rettung
festzulegen und zu üben.
Zugelassen auch für horizontale Anwendung bei einem
Kantenradius r = 0,5 mm ohne Grat, wobei der Winkel der
Kantenausführung mindestens 90° Grad betragen muss.
(siehe auch Punkt 2)
Winkel: 0,5 mm ohne Grat
> = 90°
Zur Montage sind die Karabinerhaken des HA 4 in die Anschlagösen der einzelnen
Befestigungspunkte einzuhängen und die Verriegelung des verwendeten Karabinerhakens
muss geschlossen sein. Dabei sind die Befestigungspunkte auf Unversehrtheit hin zu
überprüfen.
Achtung:
Unverriegelte Karabinerhaken können sich ungewollt vom Befestigungspunkt lösen!
Die HA 4 wird sodann am Spannelement von Hand soweit angezogen, dass das Seil
zwischen den Befestigungspunkten nicht nennenswert durchhängt, d. h. straff bzw. handfest
anziehen. Anschließend kann der Karabinerhaken des Verbindungsmittels oder des
Falldämpfers in das Seil eingehängt werden. Dabei ist die kürzest mögliche Einstellung des
Verbindungsmittels zu wählen, damit ein Sturz von vornherein vermieden wird.
Achtung:
Beim Einsatz als Rückhaltesystem mit einem einstellbaren Halteseil (z.B. Masi MA 4)
darf das Halteseil nur so lang eingestellt werden, dass die zu sichernde Person
Bereiche mit Absturzgefahr nicht erreichen kann. Dabei ist die Auslenkung der
beweglichen Führung unter Belastung durch das Halteseil z. B. beim Hineinlehnen der
Person mit zu berücksichtigen. Die Auslenkung ist vor Arbeitsbeginn von einem
sicheren Standplatz aus zu bestimmen.
Dazu die montierte bewegliche Führung des Rückhaltesystems in Feldmitte in
Beanspruchungsrichtung mit ca. 300 N (ca. 30 KG) zu belasten (bei –2- Benutzern ist
die Belastung zu verdoppeln) und die Auslenkung zu messen.
Wichtig: Mit einer beweglichen Führung dürfen nicht mehr als -5- Befestigungspunkte
verbunden werden. Die bewegliche Führung darf nur gerade und um eine Ecke mit max. 90 °
verbunden werden. Es dürfen sich nicht mehr als die oben unter Belastbarkeit genannte
Anzahl von Personen mit ihrer persönlichen Schutzausrüstung gegen Absturz befestigen.
Nach Gebrauch ist die horizontale bewegliche Führung HA 4 wieder abzuhängen und in
dem dafür vorgesehenen Behälter zu lagern.
Es ist für die Sicherheit wesentlich, dass nach Beanspruchung durch einen Absturz oder
bei Feststellung von Schäden eine Weiterbenutzung erst nach Zustimmung eines
Sachkundigen erfolgt.
Reparaturen an der horizontalen beweglichen Führung HA 4 dürfen nur durch den Hersteller
vorgenommen werden. Die HA 4 ist nach Bedarf, mindestens jedoch einmal innerhalb von
12 Monaten, von einem Sachkundigen zu prüfen.
MAS22905 GBA MAS HA4 mit MASA 16.indd 5MAS22905 GBA MAS HA4 mit MASA 16.indd 5 26.02.20 08:1726.02.20 08:17

6
Achtung:
Es dürfen nur die Originalteile verwendet werden!
Wir empfehlen eine Kennzeichnung der Anschlageinrichtung mit dem Datum der
nächsten Inspektion.
Kompatibilität
Die HA 4 darf nur zur Sicherung von Personen gegen Absturz verwendet werden. Dazu sind
nach EN 363 außerdem folgende Bestandteile zu benutzen:
* ein Auffanggurt nach EN 361
*Verbindungsmittel mit integriertem Aufreiß-Falldämpfer nach EN 355/EN 354 -
kantengegrüft, oder
*Mitlaufendes Auffanggerät EN 353-2 der MAS GmbH - kantengeprüft
oder alternativ ein
*Rückhaltesystem nach EN 358.
Das Rückhaltesystem/Verbindungsmittel nach EN 358 sollte mit einer Längeneinstellung
versehen sein. Die Öffnung des Karabinerhakens muss mehr als 17 mm betragen. Die
Gebrauchsanleitung zu den jeweiligen Bestandteilen ist zu beachten.
Bei den mitverwendeten Produkten in einem Auffangsystem ist die erforderliche lichte Höhe
unterhalb des Benutzers, die zulässige Beanspruchung durch scharfe Kanten und die
maximale Benutzungslänge in einem Rückhaltesystem zu beachten.
Das Umhängen der eigenen Seilsicherung darf nur in einem gesicherten Bereich erfolgen,
alternativ ist ein Twin-Verbindungsmittel zu benutzen, bei dem immer ein Verbindungsmittel-
strang an der horizontalen beweglichen Führung eingehängt ist.
Andere Auffangsysteme sind in dieser Anwendung nicht vorgesehen
(Höhensicherungsgeräte sind ausgeschlossen).
Verwendete Einzelkomponeten
Bewegliche Führung (Seil): Polyamid (PA) Mindestbruchfestigkeit ˃51,5 kN
Nähgarn: Polyester (PES)
Seilversteller: Stahl verzinkt
Karabinerhaken: wahlweise Aluminium oder Stahl verzinkt
Allgemeines
Diese Gebrauchsanleitung besteht aus dem
Teil 1 (Produktbeschreibung), dem
Teil 2 (allgemeiner Teil) und
Kontrollkarte (Prüfbuch).
Das Prüfbuch ist mit den jeweilig notwendigen Angaben vom Benutzer vor der ersten
Anwendung selbst auszufüllen.
Prüfinstitut und Produktionskontrolle:
DGUV Test
Prüf- und Zertifizierungsstelle
Fachbereich „Persönliche Schutzausrüstung“
Zentrum für Sicherheitstechnik,
Zwengenberger Strasse 68,
42781 Haan,
Kenn-Nummer: 0299
Prüfbuch und Kontrollkarte
Dieses Prüfbuch ist ein Identifizierungs- und Gewährleistungszertifikat
Käufer/Kunde: Name des Benutzers:
Gerätebezeichnung:
Gerätenummer: Herstellungsjahr:
Datum des Kaufes: Datum Ersteinsatz:
Unterschrift/Stempel Durchgeführte
Arbeiten
Verwendung ja/nein Nächste Prüfung
Name Datum
Die durchgeführte Prüfung wurde nach den vom Hersteller vorgegebenen Richtlinien und Unterweisungen sowie den Regeln für den Einsatz von
persönlichen Schutzausrüstungen gegen Absturz DGUV 112-198, sowie DGUV 112-199/BGI 870 und den entsprechenden Vorschriften der UVV
durchgeführt. Dies bestätigt der Prüfer mit seiner Unterschrift. © Copyright by MAS GmbH · Auszüge und Vervielfältigungen nur mit Zustimmung der MAS GmbH -
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de.de 04.02.2020
MAS22905 GBA MAS HA4 mit MASA 16.indd 6MAS22905 GBA MAS HA4 mit MASA 16.indd 6 26.02.20 08:1726.02.20 08:17

7
Achtung:
Es dürfen nur die Originalteile verwendet werden!
Wir empfehlen eine Kennzeichnung der Anschlageinrichtung mit dem Datum der
nächsten Inspektion.
Kompatibilität
Die HA 4 darf nur zur Sicherung von Personen gegen Absturz verwendet werden. Dazu sind
nach EN 363 außerdem folgende Bestandteile zu benutzen:
* ein Auffanggurt nach EN 361
*Verbindungsmittel mit integriertem Aufreiß-Falldämpfer nach EN 355/EN 354 -
kantengegrüft, oder
*Mitlaufendes Auffanggerät EN 353-2 der MAS GmbH - kantengeprüft
oder alternativ ein
*Rückhaltesystem nach EN 358.
Das Rückhaltesystem/Verbindungsmittel nach EN 358 sollte mit einer Längeneinstellung
versehen sein. Die Öffnung des Karabinerhakens muss mehr als 17 mm betragen. Die
Gebrauchsanleitung zu den jeweiligen Bestandteilen ist zu beachten.
Bei den mitverwendeten Produkten in einem Auffangsystem ist die erforderliche lichte Höhe
unterhalb des Benutzers, die zulässige Beanspruchung durch scharfe Kanten und die
maximale Benutzungslänge in einem Rückhaltesystem zu beachten.
Das Umhängen der eigenen Seilsicherung darf nur in einem gesicherten Bereich erfolgen,
alternativ ist ein Twin-Verbindungsmittel zu benutzen, bei dem immer ein Verbindungsmittel-
strang an der horizontalen beweglichen Führung eingehängt ist.
Andere Auffangsysteme sind in dieser Anwendung nicht vorgesehen
(Höhensicherungsgeräte sind ausgeschlossen).
Verwendete Einzelkomponeten
Bewegliche Führung (Seil): Polyamid (PA) Mindestbruchfestigkeit ˃51,5 kN
Nähgarn: Polyester (PES)
Seilversteller: Stahl verzinkt
Karabinerhaken: wahlweise Aluminium oder Stahl verzinkt
Allgemeines
Diese Gebrauchsanleitung besteht aus dem
Teil 1 (Produktbeschreibung), dem
Teil 2 (allgemeiner Teil) und
Kontrollkarte (Prüfbuch).
Das Prüfbuch ist mit den jeweilig notwendigen Angaben vom Benutzer vor der ersten
Anwendung selbst auszufüllen.
Prüfinstitut und Produktionskontrolle:
DGUV Test
Prüf- und Zertifizierungsstelle
Fachbereich „Persönliche Schutzausrüstung“
Zentrum für Sicherheitstechnik,
Zwengenberger Strasse 68,
42781 Haan,
Kenn-Nummer: 0299
Prüfbuch und Kontrollkarte
Dieses Prüfbuch ist ein Identifizierungs- und Gewährleistungszertifikat
Käufer/Kunde: Name des Benutzers:
Gerätebezeichnung:
Gerätenummer: Herstellungsjahr:
Datum des Kaufes: Datum Ersteinsatz:
Unterschrift/Stempel Durchgeführte
Arbeiten
Verwendung ja/nein Nächste Prüfung
Name Datum
Die durchgeführte Prüfung wurde nach den vom Hersteller vorgegebenen Richtlinien und Unterweisungen sowie den Regeln für den Einsatz von
persönlichen Schutzausrüstungen gegen Absturz DGUV 112-198, sowie DGUV 112-199/BGI 870 und den entsprechenden Vorschriften der UVV
durchgeführt. Dies bestätigt der Prüfer mit seiner Unterschrift. © Copyright by MAS GmbH · Auszüge und Vervielfältigungen nur mit Zustimmung der MAS GmbH -
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de.de 04.02.2020
MAS22905 GBA MAS HA4 mit MASA 16.indd 7MAS22905 GBA MAS HA4 mit MASA 16.indd 7 26.02.20 08:1726.02.20 08:17

8
Directions for use
for the horizontal flexible anchor line for
anchor devices
Type HA 4
tested for 1 person acc. to EN 795:2012-07 (D), Type B + C
tested for more persons acc. to CEN/TS 16415:2013 (D), Type B + C
PPE-R/11.112 Version 1
Function and application
The HA 4 is a horizontal flexible anchor line for anchor devices of the Class B + C of EN 795.
In this case, the HA 4 connects up to -5- individual anchoring points with each other, where
the max. field width is 10 m. The slope in the horizontal may not exceed 15°. The minimum
separation distance to the fall edge is 2.5 m. Every horizontally flexible anchor line HA 4 is
supplied with these directions for use. They are to be read before use and kept accessible at
all times as near as possible to the equipment.
This horizontal anchor line is provided only for the protection of persons, and
any use of it as lifting equipment is basically to be excluded.
The first Karabiner hook at least (connecting element) at the beginning of the
rope, as well as the mountain-climber Karabiner hook on the rope-shortener,
must be hooked into the anchor points.
The HA 4 consists of twisted-fibre rope with 16 mm diameter, max. 34,5 m long with
clamping element, a mountain-climber Karabiner hook connected to the clamping element,
Karabiner hooks threaded according to the length of the rope and a Karabiner hook spliced
into the rope.
Length of the
rope
Number of threaded Karabiner hooks
/connecting elements
up to 10 m -0- Item
up to 13 m -1- Item
up to 23 m -2- Item
up to 34 m -3- Item
Copyright © MAS GmbH · Excerpts and copies only with approval from MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Part 1
Directions for use
for the horizontal flexible anchor line for
anchor devices
Type HA 4
tested for 1 person acc. to EN 795:2012-07 (D), Type B + C
tested for more persons acc. to CEN/TS 16415:2013 (D), Type B + C
PPE-R/11.112 Version 1
Function and application
The HA 4 is a horizontal flexible anchor line for anchor devices of the Class B + C of EN 795.
In this case, the HA 4 connects up to -5- individual anchoring points with each other, where
the max. field width is 10 m. The slope in the horizontal may not exceed 15°. The minimum
separation distance to the fall edge is 2.5 m. Every horizontally flexible anchor line HA 4 is
supplied with these directions for use. They are to be read before use and kept accessible at
all times as near as possible to the equipment.
This horizontal anchor line is provided only for the protection of persons, and
any use of it as lifting equipment is basically to be excluded.
The first Karabiner hook at least (connecting element) at the beginning of the
rope, as well as the mountain-climber Karabiner hook on the rope-shortener,
must be hooked into the anchor points.
The HA 4 consists of twisted-fibre rope with 16 mm diameter, max. 34,5 m long with
clamping element, a mountain-climber Karabiner hook connected to the clamping element,
Karabiner hooks threaded according to the length of the rope and a Karabiner hook spliced
into the rope.
Length of the
rope
Number of threaded Karabiner hooks
/connecting elements
up to 10 m -0- Item
up to 13 m -1- Item
up to 23 m -2- Item
up to 34 m -3- Item
Copyright © MAS GmbH · Excerpts and copies only with approval from MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Part 1
Notes on use
Use possibilities of the HA 4:
Fastening points existing on site must correspond to EN 795 or the object must
indicate a minimum strength of 12 kN.
The HA4 is for max. 4 people allowed in a system of 34 m, where it is irrelevant where
the people are in the system. (e.g. 1 person in each field up to 4 people in one field)
Before installation, it is to be tested whether the HA 4 and the other component
parts of the personal protective equipment against falls from a height are functional
and agree with the information designated in these directions for use or on the
monitoring board. In this case, the HA 4 placed in the rope container is to be examined
before use for possible externally-identifiable damage and for completeness.
The rope may not indicate any breaks or fraying at any location and the Karabiner hooks
must close easily and securely. The function of the clamping element, in particular the
wedging effect, is to be checked. If faults are determined in this case, the HA 4 is to be sent
to the manufacturer for repair.
The on-site existing fastening points must be designed for the load-carrying capacity
corresponding to the intended purpose. With the selection of the fastening points, it is to
be additionally considered that, in case of the fall from a height of a person, the
anchor point of the lanyard of the HA 4 can be displaced by up to 3.50 m.
In case of deformation-capable fastening points, their deflection is to be included.
Caution:
In case of possible stressing of the horizontally flexible anchor line (HA 4) over an edge with
a deflection whose length is greater than the separation distance of the horiz. flex. anchor
line from this edge, the following is to be considered:
The accompanying fall arrester, including the flexible anchor line, has also been successfully
tested for horizontal use, as well as on a simulated fall over an edge. In this case, a steel
edge with a radius of r = 0.5 mm (without a burr) was used. Based on this test, the equipment
is suitable for use over similar edges, e.g. those on rolled-steel profile sections, timber
beams or encased, rounded roof parapets.
Regardless of this test, in the case of horizontal or angular use, where there is a risk of a fall
over an edge, the following points must be taken into consideration:
1. If the risk assessment carried out before the start of work indicates that the fall-zone
edge relates to a particularly ‘cutting’ and/or ‘non-burr free’ edge (e.g. an uncovered
parapet, trapezoid sheeting or a sharp concrete edge) then
appropriate arrangements should be made before the start of work so that
falling over the edge is ruled out
an edge protector should be installed before work starts or
contact should be made with the manufacturer.
2. The lanyard is tested over an edge with an angle of 90°. The user should be aware of
the increased risks which exist if it is possible to fall over an edge with an angle less
than 90°
(measured between the two legs of the lanyard e.g. if the anchor point is located
below the feet of the user, or in case of a roof running diagonally to above) and that
additional precautions or additional tests may be necessary.
Deflection max. 90° corner
Smallest field 2 m Largest field 10 m
GB
MAS22905 GBA MAS HA4 mit MASA 16.indd 8MAS22905 GBA MAS HA4 mit MASA 16.indd 8 26.02.20 08:1726.02.20 08:17

Notes on use
Use possibilities of the HA 4:
Fastening points existing on site must correspond to EN 795 or the object must
indicate a minimum strength of 12 kN.
The HA4 is for max. 4 people allowed in a system of 34 m, where it is irrelevant where
the people are in the system. (e.g. 1 person in each field up to 4 people in one field)
Before installation, it is to be tested whether the HA 4 and the other component
parts of the personal protective equipment against falls from a height are functional
and agree with the information designated in these directions for use or on the
monitoring board. In this case, the HA 4 placed in the rope container is to be examined
before use for possible externally-identifiable damage and for completeness.
The rope may not indicate any breaks or fraying at any location and the Karabiner hooks
must close easily and securely. The function of the clamping element, in particular the
wedging effect, is to be checked. If faults are determined in this case, the HA 4 is to be sent
to the manufacturer for repair.
The on-site existing fastening points must be designed for the load-carrying capacity
corresponding to the intended purpose. With the selection of the fastening points, it is to
be additionally considered that, in case of the fall from a height of a person, the
anchor point of the lanyard of the HA 4 can be displaced by up to 3.50 m.
In case of deformation-capable fastening points, their deflection is to be included.
Caution:
In case of possible stressing of the horizontally flexible anchor line (HA 4) over an edge with
a deflection whose length is greater than the separation distance of the horiz. flex. anchor
line from this edge, the following is to be considered:
The accompanying fall arrester, including the flexible anchor line, has also been successfully
tested for horizontal use, as well as on a simulated fall over an edge. In this case, a steel
edge with a radius of r = 0.5 mm (without a burr) was used. Based on this test, the equipment
is suitable for use over similar edges, e.g. those on rolled-steel profile sections, timber
beams or encased, rounded roof parapets.
Regardless of this test, in the case of horizontal or angular use, where there is a risk of a fall
over an edge, the following points must be taken into consideration:
1. If the risk assessment carried out before the start of work indicates that the fall-zone
edge relates to a particularly ‘cutting’ and/or ‘non-burr free’ edge (e.g. an uncovered
parapet, trapezoid sheeting or a sharp concrete edge) then
appropriate arrangements should be made before the start of work so that
falling over the edge is ruled out
an edge protector should be installed before work starts or
contact should be made with the manufacturer.
2. The lanyard is tested over an edge with an angle of 90°. The user should be aware of
the increased risks which exist if it is possible to fall over an edge with an angle less
than 90°
(measured between the two legs of the lanyard e.g. if the anchor point is located
below the feet of the user, or in case of a roof running diagonally to above) and that
additional precautions or additional tests may be necessary.
Deflection max. 90° corner
Smallest field 2 m Largest field 10 m
MAS22905 GBA MAS HA4 mit MASA 16.indd 9MAS22905 GBA MAS HA4 mit MASA 16.indd 9 26.02.20 08:1726.02.20 08:17

10
3. Note: In the event of falling over an edge, there is a risk of injury during the
harnessing action as a result of the falling person crashing into structural members
and/or structural parts.
4. Special rescue measures should be defined and exercised in the event of falling over
the edge.
Also authorised for horizontal application in case of
Edge radius r = 0.5 mm without burr, where the angle of the
edge implementation must be at least 90° degrees.
(see also Point 2)
Angle: 0.5 mm without burr
> = 90°
For the installation, the Karabiner hooks of the HA 4 are to be fixed in the limit-stop
lugs of the individual fastening points and the interlocking of the Karabiner hook used
must be closed. The fastening points are to be checked for integrity in this case.
 Caution:
Non-interlocked Karabiner hooks can loosen unintentionally from the fastening point!
The HA 4 is then tightened manually on the pre-stressing element such that the rope does
not sag appreciably between the fastening points, i.e. tighten the rope securely or by hand.
Then the Karabiner hook of the lanyard or the fall arrester can be fixed into the rope. The
shortest possible adjustment of the lanyard is to be selected in this case, so that a fall is
avoided right from the beginning.
 Caution:
With use as a restraining system with an adjustable holding rope (e.g. Masi MA 4), the
holding rope may be adjusted only so long that the person to be secured cannot reach
areas with danger of falling. The deflection of the flexible anchor line in this case
under loading by the holding rope e.g. while the person is reclining, is to be
considered. Before starting work, the deflection is to be determined from a safe
standing position.
To do this, apply a load to the installed flexible anchor line of the retention system in
the middle of the area (in the direction of strain) with approx. 300 N (ca. 30 KG). The
deflection should be measured. In the case of 2 users, the load should be doubled.
Important: No more than -5- fastening points may be connected with a flexible anchor line.
The flexible anchor line may be connected only straight and around a corner with max. 90°.
No more than the number of persons designated above under Load Carrying Capacity may
be fixed with their personal protective equipment against fall from a height.
After use, the horizontal flexible anchor line HA 4 is to be detached again and stowed in the
container provided for that.
It is important for safety that, after stressing by a fall from a height or in the determination
of damage, no further use is implemented until after the approval of an expert.
Repairs to the horizontal flexible anchor line HA 4 may be carried out by the manufacturer
only. The HA 4 is to be tested by competent professionals as required, however at least once
every 12 months.
 Caution:
Only the original parts may be employed!
 We recommend an identification of the anchor device with the date of the next
inspection.
Compatibility
The HA 4 may be employed only for the protection of persons against fall from a height. In
addition, the following component parts according to EN 363 are to be used for this purpose:
*A full body harness according to EN 361
*Lanyard with integrated tear-open/fall arrester according to EN 355/EN 354 - edge-
tested, or
*accompanying fall arrester EN 353-2 of MAS GmbH - edge checked
or alternatively a
*Restraint system in accordance with EN 358
The restraint system/lanyard according to EN 358 should be provided with a length
adjustment. The opening of the Karabiner hook must be more than 17 mm. The directions for
use relating to the respective component parts are to be considered.
In the case of the used products in a fall arrest system, the necessary clearance height
below the user, the permissible stressing by sharp edges and the maximum utilisation length
in a restraint system are to be considered.
The attachment-change of an own rope protection may be implemented only in a secured
area, alternatively a twin fastenings is to be used where a lanyard line section is always
attached on the horizontal flexible anchor line.
Other fall arrest systems are not planned in this application (height safety units are
excluded).
Individual components used
Flexible anchor line (rope): Polyamide (PA) Minimum breaking strength >51,5 kN
sewing thread: Polyester (PES)
Rope adjuster: Zinc-coated steel
Karabiner hook: Optionally aluminium or zinc-coated steel
General points
These directions for use are comprised of
Part 1 (product description),
Part 2 (general part) and
monitoring card (inspection log).
Prior to the first application, the inspection log is to be filled out with the necessary
information by the user himself.
Testing institute and production control:
DGUV test
Prüf- und Zertifizierungsstelle
Fachbereich “Persönliche Schutzausrüstung”
Zentrum für Sicherheitstechnik,
Zwengenberger Straße 68,
D-42781 Haan,
Germany
ID number: 0299
MAS22905 GBA MAS HA4 mit MASA 16.indd 10MAS22905 GBA MAS HA4 mit MASA 16.indd 10 26.02.20 08:1726.02.20 08:17

11
3. Note: In the event of falling over an edge, there is a risk of injury during the
harnessing action as a result of the falling person crashing into structural members
and/or structural parts.
4. Special rescue measures should be defined and exercised in the event of falling over
the edge.
Also authorised for horizontal application in case of
Edge radius r = 0.5 mm without burr, where the angle of the
edge implementation must be at least 90° degrees.
(see also Point 2)
Angle: 0.5 mm without burr
> = 90°
For the installation, the Karabiner hooks of the HA 4 are to be fixed in the limit-stop
lugs of the individual fastening points and the interlocking of the Karabiner hook used
must be closed. The fastening points are to be checked for integrity in this case.
 Caution:
Non-interlocked Karabiner hooks can loosen unintentionally from the fastening point!
The HA 4 is then tightened manually on the pre-stressing element such that the rope does
not sag appreciably between the fastening points, i.e. tighten the rope securely or by hand.
Then the Karabiner hook of the lanyard or the fall arrester can be fixed into the rope. The
shortest possible adjustment of the lanyard is to be selected in this case, so that a fall is
avoided right from the beginning.
 Caution:
With use as a restraining system with an adjustable holding rope (e.g. Masi MA 4), the
holding rope may be adjusted only so long that the person to be secured cannot reach
areas with danger of falling. The deflection of the flexible anchor line in this case
under loading by the holding rope e.g. while the person is reclining, is to be
considered. Before starting work, the deflection is to be determined from a safe
standing position.
To do this, apply a load to the installed flexible anchor line of the retention system in
the middle of the area (in the direction of strain) with approx. 300 N (ca. 30 KG). The
deflection should be measured. In the case of 2 users, the load should be doubled.
Important: No more than -5- fastening points may be connected with a flexible anchor line.
The flexible anchor line may be connected only straight and around a corner with max. 90°.
No more than the number of persons designated above under Load Carrying Capacity may
be fixed with their personal protective equipment against fall from a height.
After use, the horizontal flexible anchor line HA 4 is to be detached again and stowed in the
container provided for that.
It is important for safety that, after stressing by a fall from a height or in the determination
of damage, no further use is implemented until after the approval of an expert.
Repairs to the horizontal flexible anchor line HA 4 may be carried out by the manufacturer
only. The HA 4 is to be tested by competent professionals as required, however at least once
every 12 months.
 Caution:
Only the original parts may be employed!
 We recommend an identification of the anchor device with the date of the next
inspection.
Compatibility
The HA 4 may be employed only for the protection of persons against fall from a height. In
addition, the following component parts according to EN 363 are to be used for this purpose:
*A full body harness according to EN 361
*Lanyard with integrated tear-open/fall arrester according to EN 355/EN 354 - edge-
tested, or
*accompanying fall arrester EN 353-2 of MAS GmbH - edge checked
or alternatively a
*Restraint system in accordance with EN 358
The restraint system/lanyard according to EN 358 should be provided with a length
adjustment. The opening of the Karabiner hook must be more than 17 mm. The directions for
use relating to the respective component parts are to be considered.
In the case of the used products in a fall arrest system, the necessary clearance height
below the user, the permissible stressing by sharp edges and the maximum utilisation length
in a restraint system are to be considered.
The attachment-change of an own rope protection may be implemented only in a secured
area, alternatively a twin fastenings is to be used where a lanyard line section is always
attached on the horizontal flexible anchor line.
Other fall arrest systems are not planned in this application (height safety units are
excluded).
Individual components used
Flexible anchor line (rope): Polyamide (PA) Minimum breaking strength >51,5 kN
sewing thread: Polyester (PES)
Rope adjuster: Zinc-coated steel
Karabiner hook: Optionally aluminium or zinc-coated steel
General points
These directions for use are comprised of
Part 1 (product description),
Part 2 (general part) and
monitoring card (inspection log).
Prior to the first application, the inspection log is to be filled out with the necessary
information by the user himself.
Testing institute and production control:
DGUV test
Prüf- und Zertifizierungsstelle
Fachbereich “Persönliche Schutzausrüstung”
Zentrum für Sicherheitstechnik,
Zwengenberger Straße 68,
D-42781 Haan,
Germany
ID number: 0299
MAS22905 GBA MAS HA4 mit MASA 16.indd 11MAS22905 GBA MAS HA4 mit MASA 16.indd 11 26.02.20 08:1726.02.20 08:17

12
Gebruiksaanwijzing
voor de horizontale beweeglijke geleiding van
bevestigingsvoorzieningen
Type HA 4
gekeurd voor 1 person conf. EN 795:2012-07 (D), type B + C
gekeurd voor meerdere personen conf. CEN/TS 16415:2013 (D), type B + C
PPE-R/11.112 Version 1
Functionaliteit en toepassing
De HA 4 is een horizontale beweeglijke geleiding voor bevestigingsvoorzieningen volgens
klasse B + C van EN 795. De HA 4 verbindt hierbij tot maximaal -5- individuele bevestigings-
punten met elkaar, waarbij de veldbreedte max. 7,5 m bedraagt. De hellingshoek t.o.v. het
horizontale vlak mag niet groter zijn dan 15°. De minimumafstand t.o.v. de valrand bedraagt
2,5 m. Bij iedere horizontale beweeglijke geleiding HA 4 wordt deze gebruiksaanwijzing
meegeleverd. Deze dient voor het gebruik te worden doorgelezen en moet altijd beschikbaar
zijn, bij voorkeur in de buurt van de uitrusting.
Deze horizontale geleiding is alleen bestemd voor het beveiligen van personen, men
dient te allen tijde uit te sluiten dat zij als hijsvoorziening wordt gebruikt.
Men moet ten minste de eerste karabijnhaak (verbindingselement) aan het begin van
de kabel en van de bergbeklimmerskarabijnhaken aan de kabelverkorting in de
bevestigingspunten worden vastgehaakt.
De HA 4 bestaat uit een gedraaid vezeltouw met een diameter van 16 mm, is max. 34,5 m
lang, met spanelement, een in het spanelement opgehangen bergbeklimmerskarabijnhaak,
afhankelijk van de lengte van het touw opgeschoven karabijnhaken en een in het touw
gesplitste karabijnhaak.
Lengte van het
touw
Aantal opgeschoven karabijnhaken /
verbindingselementen
tot 10 m -0- stuks
tot 13 m -1- stuks
tot 23 m -2- stuks
tot 34 m -3- stuks
© Copyright by MAS GmbH · Samenvattingen en vermenigvuldigingen uitsluitend met toestemming van MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Deel 1
Inspection log and monitoring board
This inspection log is an identification and guarantee certificate
Purchaser / Customer: Name of the user:
Device Designation:
Device Number: Year of manufacture:
Date of Purchase: First Use Date:
Signature / Stamp Carried out work Utilization
Yes/No Next test
Name Date
The test was implemented according to the directives and instructions stipulated by the manufacturer, as well as the regulations for the employment of
Personal Protective Equipment against fall from a height BGR198, as well as BGR 199/BGI 876 and the corresponding specifications of the UVV. The
tester confirms this with his signature. Copyright © MAS GmbH · Excerpts and copies only with approval from MAS GmbH - Unterm Gallenloeh 2 -www.masonline.de
D-57489 Drolshagen - 04.02.2020
Gebruiksaanwijzing
voor de horizontale beweeglijke geleiding van
bevestigingsvoorzieningen
Type HA 4
gekeurd voor 1 person conf. EN 795:2012-07 (D), type B + C
gekeurd voor meerdere personen conf. CEN/TS 16415:2013 (D), type B + C
PPE-R/11.112 Version 1
Functionaliteit en toepassing
De HA 4 is een horizontale beweeglijke geleiding voor bevestigingsvoorzieningen volgens
klasse B + C van EN 795. De HA 4 verbindt hierbij tot maximaal -5- individuele bevestigings-
punten met elkaar, waarbij de veldbreedte max. 7,5 m bedraagt. De hellingshoek t.o.v. het
horizontale vlak mag niet groter zijn dan 15°. De minimumafstand t.o.v. de valrand bedraagt
2,5 m. Bij iedere horizontale beweeglijke geleiding HA 4 wordt deze gebruiksaanwijzing
meegeleverd. Deze dient voor het gebruik te worden doorgelezen en moet altijd beschikbaar
zijn, bij voorkeur in de buurt van de uitrusting.
Deze horizontale geleiding is alleen bestemd voor het beveiligen van personen, men
dient te allen tijde uit te sluiten dat zij als hijsvoorziening wordt gebruikt.
Men moet ten minste de eerste karabijnhaak (verbindingselement) aan het begin van
de kabel en van de bergbeklimmerskarabijnhaken aan de kabelverkorting in de
bevestigingspunten worden vastgehaakt.
De HA 4 bestaat uit een gedraaid vezeltouw met een diameter van 16 mm, is max. 34,5 m
lang, met spanelement, een in het spanelement opgehangen bergbeklimmerskarabijnhaak,
afhankelijk van de lengte van het touw opgeschoven karabijnhaken en een in het touw
gesplitste karabijnhaak.
Lengte van het
touw
Aantal opgeschoven karabijnhaken /
verbindingselementen
tot 10 m -0- stuks
tot 13 m -1- stuks
tot 23 m -2- stuks
tot 34 m -3- stuks
© Copyright by MAS GmbH · Samenvattingen en vermenigvuldigingen uitsluitend met toestemming van MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Deel 1
MAS22905 GBA MAS HA4 mit MASA 16.indd 12MAS22905 GBA MAS HA4 mit MASA 16.indd 12 26.02.20 08:1726.02.20 08:17

13
Gebruiksaanwijzing
voor de horizontale beweeglijke geleiding van
bevestigingsvoorzieningen
Type HA 4
gekeurd voor 1 person conf. EN 795:2012-07 (D), type B + C
gekeurd voor meerdere personen conf. CEN/TS 16415:2013 (D), type B + C
PPE-R/11.112 Version 1
Functionaliteit en toepassing
De HA 4 is een horizontale beweeglijke geleiding voor bevestigingsvoorzieningen volgens
klasse B + C van EN 795. De HA 4 verbindt hierbij tot maximaal -5- individuele bevestigings-
punten met elkaar, waarbij de veldbreedte max. 7,5 m bedraagt. De hellingshoek t.o.v. het
horizontale vlak mag niet groter zijn dan 15°. De minimumafstand t.o.v. de valrand bedraagt
2,5 m. Bij iedere horizontale beweeglijke geleiding HA 4 wordt deze gebruiksaanwijzing
meegeleverd. Deze dient voor het gebruik te worden doorgelezen en moet altijd beschikbaar
zijn, bij voorkeur in de buurt van de uitrusting.
Deze horizontale geleiding is alleen bestemd voor het beveiligen van personen, men
dient te allen tijde uit te sluiten dat zij als hijsvoorziening wordt gebruikt.
Men moet ten minste de eerste karabijnhaak (verbindingselement) aan het begin van
de kabel en van de bergbeklimmerskarabijnhaken aan de kabelverkorting in de
bevestigingspunten worden vastgehaakt.
De HA 4 bestaat uit een gedraaid vezeltouw met een diameter van 16 mm, is max. 34,5 m
lang, met spanelement, een in het spanelement opgehangen bergbeklimmerskarabijnhaak,
afhankelijk van de lengte van het touw opgeschoven karabijnhaken en een in het touw
gesplitste karabijnhaak.
Lengte van het
touw
Aantal opgeschoven karabijnhaken /
verbindingselementen
tot 10 m -0- stuks
tot 13 m -1- stuks
tot 23 m -2- stuks
tot 34 m -3- stuks
© Copyright by MAS GmbH · Samenvattingen en vermenigvuldigingen uitsluitend met toestemming van MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Deel 1
Inspection log and monitoring board
This inspection log is an identification and guarantee certificate
Purchaser / Customer: Name of the user:
Device Designation:
Device Number: Year of manufacture:
Date of Purchase: First Use Date:
Signature / Stamp Carried out work Utilization
Yes/No Next test
Name Date
The test was implemented according to the directives and instructions stipulated by the manufacturer, as well as the regulations for the employment of
Personal Protective Equipment against fall from a height BGR198, as well as BGR 199/BGI 876 and the corresponding specifications of the UVV. The
tester confirms this with his signature. Copyright © MAS GmbH · Excerpts and copies only with approval from MAS GmbH - Unterm Gallenloeh 2 -www.masonline.de
D-57489 Drolshagen - 04.02.2020
NL
Gebruiksaanwijzing
voor de horizontale beweeglijke geleiding van
bevestigingsvoorzieningen
Type HA 4
gekeurd voor 1 person conf. EN 795:2012-07 (D), type B + C
gekeurd voor meerdere personen conf. CEN/TS 16415:2013 (D), type B + C
PPE-R/11.112 Version 1
Functionaliteit en toepassing
De HA 4 is een horizontale beweeglijke geleiding voor bevestigingsvoorzieningen volgens
klasse B + C van EN 795. De HA 4 verbindt hierbij tot maximaal -5- individuele bevestigings-
punten met elkaar, waarbij de veldbreedte max. 7,5 m bedraagt. De hellingshoek t.o.v. het
horizontale vlak mag niet groter zijn dan 15°. De minimumafstand t.o.v. de valrand bedraagt
2,5 m. Bij iedere horizontale beweeglijke geleiding HA 4 wordt deze gebruiksaanwijzing
meegeleverd. Deze dient voor het gebruik te worden doorgelezen en moet altijd beschikbaar
zijn, bij voorkeur in de buurt van de uitrusting.
Deze horizontale geleiding is alleen bestemd voor het beveiligen van personen, men
dient te allen tijde uit te sluiten dat zij als hijsvoorziening wordt gebruikt.
Men moet ten minste de eerste karabijnhaak (verbindingselement) aan het begin van
de kabel en van de bergbeklimmerskarabijnhaken aan de kabelverkorting in de
bevestigingspunten worden vastgehaakt.
De HA 4 bestaat uit een gedraaid vezeltouw met een diameter van 16 mm, is max. 34,5 m
lang, met spanelement, een in het spanelement opgehangen bergbeklimmerskarabijnhaak,
afhankelijk van de lengte van het touw opgeschoven karabijnhaken en een in het touw
gesplitste karabijnhaak.
Lengte van het
touw
Aantal opgeschoven karabijnhaken /
verbindingselementen
tot 10 m -0- stuks
tot 13 m -1- stuks
tot 23 m -2- stuks
tot 34 m -3- stuks
© Copyright by MAS GmbH · Samenvattingen en vermenigvuldigingen uitsluitend met toestemming van MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Deel 1
MAS22905 GBA MAS HA4 mit MASA 16.indd 13MAS22905 GBA MAS HA4 mit MASA 16.indd 13 26.02.20 08:1726.02.20 08:17

14
Gebruiksinstructies
Gebruiksmogelijkheden van de HA 4:
Bouwzijdig aanwezige bevestigingspunten moeten voldoen aan EN 795 of het object
moet een minimumsterkte van 12 kN vertonen.
De HA4 is voor max. 4 personen toegestaan in een systeem van 34 m, waar het niet
relevant is waar de mensen zich in het systeem bevinden. (bijvoorbeeld 1 persoon in
elk veld tot 4 personen in één veld)
Voor de montage dient te worden gecontroleerd of de HA 4 en de overige bestanddelen van
de persoonlijke beschermingsmiddelen tegen vallen in orde zijn en overeenstemmen met de
in deze gebruiksaanwijzing resp. in de controlekaart genoemde richtlijnen. Hierbij dient de in
het touwvak gedeponeerde HA 4 voor het gebruik ten aanzien van eventuele uitwendig
herkenbare beschadigingen en ten aanzien van de volledigheid te worden gecontroleerd.
et touw mag op geen enkele plaats breuken of rafels vertonen, de karabijnhaken moeten
gemakkelijk en veilig sluiten. De functie van het spanelement, met name de klemfunctie,
dient te worden gecontroleerd. Indien daarbij fouten worden geconstateerd, dient de HA 4 ter
reparatie te worden opgestuurd naar de fabrikant.
De bouwzijdig aanwezige bevestigingspunten moeten ontworpen zijn voor de belastbaarheid
die nodig is voor het beoogde gebruik. Bij de keuze van de bevestigingspunten dient er
bovendien op te worden gelet dat bij het vallen van een persoon het bevestigingspunt van
het verbindingsmiddel aan de HA 4 met max. 3,50 m kan verschuiven.
Bij vervormbare bevestigingspunten dient de afbuiging ervan in aanmerking te worden
genomen.
 Let op:
Bij een mogelijke belasting van de horizontale beweeglijke geleiding (HA 4) over een rand
waarvan de lengte groter is dan de afstand van de horiz. beweegl. geleiding naar de rand
dient er op het volgende te worden gelet:
Het gedraaide vezeltouw van de beweeglijke geleiding werd ook voor horizontaal gebruik en
een daaruit gesimuleerde val over een rand met succes getest. Hierbij werd een stalen kant
met een radius van r = 0,5 mm zonder braam gebruikt. Op grond van deze controle is deze
uitrusting geschikt om over vergelijkbare randen, zoals ze bijvoorbeeld aan gewalste stalen
profielen, aan houten balken of aan een beklede afgeronde attiek voorkomen, te worden
gebruikt.
Ongeacht deze keuring moet daar, waar een risico voor vallen over een rand heen bestaat,
het volgende in ieder geval in aanmerking worden genomen:
1. Wanneer de voor het begin van de werkzaamheden uitgevoerde beoordeling van de
bestaande gevaren aangeeft dat er bij de valrand sprake is van een bijzonder
“insnijdende” en/of “niet-braamvrije” rand (bijv. niet-beklede attiek, trapeziumplaat-
werk of scherpe betonnen rand), dan
 dienen er voor het begin van het werk dusdanige voorzieningen te worden
getroffen, opdat een val over de rand heen uitgesloten is of
 dient er voor het begin van de werkzaamheden een randbescherming te
worden gemonteerd of
 dient er contact op te worden genomen met de fabrikant.
2. Het verbindingsmiddel werd over een rand met een hoek van 90° gecontroleerd. De
gebruiker moet zich bewust zijn van de grotere gevaren die bestaan wanneer het
mogelijk is om te vallen over een rand met een hoek van minder 90° (gemeten tussen
Afbuiging max. 90° hoek
Kleinste veld 2m Grootste veld 10 m
de beide benen van het verbindingsmiddel, bijv. wanneer het bevestigingspunt lager
dan de voeten van de gebruiker is, of bij een schuin naar boven lopend dak) en dat er
extra voorzorgsmaatregelen nodig kunnen zijn.
3. Opmerking: Bij een val over een rand heen bestaan er gevaren voor verwondingen
tijdens het opvangen, doordat de vallende persoon tegen bouwcomponenten resp.
constructiedelen aan valt.
4. Voor het geval dat iemand over de rand heen valt, dienen er bijzondere maatregelen
voor de redding te worden vastgelegd en te worden geoefend.
Toegestaan ook voor horizontale toepassing bij een
kantradius r = 0,5 mm zonder braam, waarbij de hoek van de
kantuitvoering tenminste 90° graden moet bedragen.
(zie ook punt 2)
Hoek: 0,5 mm zonder braam
> = 90°
Voor de montage dienen de karabijnhaken van de HA 4 in de bevestigingsogen van de
afzonderlijke bevestigingspunten te worden opgehangen en de vergrendeling van de
gebruikte karabijnhaak moet dicht zijn. Hierbij dient te worden gecontroleerd dat de
bevestigingspunten niet beschadigd zijn.
 Let op:
Onvergrendelde karabijnhaken kunnen onopzettelijk losraken van het bevestigingspunt!
De HA 4 wordt vervolgens met de hand zover aan het spanelement aangetrokken, dat het
touw tussen de bevestigingspunten niet noemenswaardig doorhangt, d.w.z. strak resp. met
de hand aantrekken. Vervolgens kan de karabijnhaak van het verbindingsmiddel of van de
valdemper in het touw worden vastgemaakt. Hierbij dient de kortst mogelijke instelling van
het verbindingsmiddel te worden gekozen, zodat een van meet af aan wordt voorkomen.
 Let op:
Bij het gebruik als beveiligingssysteem met een instelbaar veiligheidstouw (bijv. Masi
MA 4) mag het touw slechts zo lang worden ingesteld dat de te beveiligen persoon
zones waar gevaar voor vallen bestaat niet kan bereiken. Hierbij dient de afbuiging
van de beweeglijke geleiding onder belasting door het touw (bijv. wanneer de persoon
ertegenaan leunt), ook in aanmerking te worden genomen. De afbuiging dient voor het
begin van het werk vanaf een veilige positie te worden bepaald.
Hiervoor dient de gemonteerde beweeglijke geleiding van het beveiligingssysteem in
het midden van het veld in de richting van de belasting met ca. 300 N (ca. 30 KG) te
worden belast (bij –2- gebruikers dient de belasting te worden verdubbeld) en de
afbuiging te worden gemeten.
Belangrijk: Met een beweeglijke geleiding mogen niet meer dan -5- bevestigingspunten
worden verbonden. De beweeglijke geleiding mag alleen recht en om een hoek van max 90°
worden verbonden. Er mag niet meer dan het hierboven onder belastbaarheid vermelde
aantal personen met hun persoonlijke beschermingsmiddelen tegen vallen bevestigd
worden.
Na het gebruik dient de horizontale beweeglijke geleiding HA 4 weer te worden verwijderd
en in de hiervoor bestemde bak te worden bewaard.
Het is voor de veiligheid van groot belang dat de geleiding na belasting door een val of bij
vaststelling van schade pas opnieuw mag worden gebruikt nadat een deskundige zijn
toestemming heeft gegeven,.
Reparaties aan de horizontale beweeglijke geleiding HA 4 mogen alleen door de fabrikant
worden uitgevoerd. De HA 4 dient naar behoefte, echter ten minste om de 12 maanden, door
een deskundige te worden onderzocht.
 Let op:
Er mogen alleen originele onderdelen worden gebruikt.
MAS22905 GBA MAS HA4 mit MASA 16.indd 14MAS22905 GBA MAS HA4 mit MASA 16.indd 14 26.02.20 08:1726.02.20 08:17

15
Gebruiksinstructies
Gebruiksmogelijkheden van de HA 4:
Bouwzijdig aanwezige bevestigingspunten moeten voldoen aan EN 795 of het object
moet een minimumsterkte van 12 kN vertonen.
De HA4 is voor max. 4 personen toegestaan in een systeem van 34 m, waar het niet
relevant is waar de mensen zich in het systeem bevinden. (bijvoorbeeld 1 persoon in
elk veld tot 4 personen in één veld)
Voor de montage dient te worden gecontroleerd of de HA 4 en de overige bestanddelen van
de persoonlijke beschermingsmiddelen tegen vallen in orde zijn en overeenstemmen met de
in deze gebruiksaanwijzing resp. in de controlekaart genoemde richtlijnen. Hierbij dient de in
het touwvak gedeponeerde HA 4 voor het gebruik ten aanzien van eventuele uitwendig
herkenbare beschadigingen en ten aanzien van de volledigheid te worden gecontroleerd.
et touw mag op geen enkele plaats breuken of rafels vertonen, de karabijnhaken moeten
gemakkelijk en veilig sluiten. De functie van het spanelement, met name de klemfunctie,
dient te worden gecontroleerd. Indien daarbij fouten worden geconstateerd, dient de HA 4 ter
reparatie te worden opgestuurd naar de fabrikant.
De bouwzijdig aanwezige bevestigingspunten moeten ontworpen zijn voor de belastbaarheid
die nodig is voor het beoogde gebruik. Bij de keuze van de bevestigingspunten dient er
bovendien op te worden gelet dat bij het vallen van een persoon het bevestigingspunt van
het verbindingsmiddel aan de HA 4 met max. 3,50 m kan verschuiven.
Bij vervormbare bevestigingspunten dient de afbuiging ervan in aanmerking te worden
genomen.
 Let op:
Bij een mogelijke belasting van de horizontale beweeglijke geleiding (HA 4) over een rand
waarvan de lengte groter is dan de afstand van de horiz. beweegl. geleiding naar de rand
dient er op het volgende te worden gelet:
Het gedraaide vezeltouw van de beweeglijke geleiding werd ook voor horizontaal gebruik en
een daaruit gesimuleerde val over een rand met succes getest. Hierbij werd een stalen kant
met een radius van r = 0,5 mm zonder braam gebruikt. Op grond van deze controle is deze
uitrusting geschikt om over vergelijkbare randen, zoals ze bijvoorbeeld aan gewalste stalen
profielen, aan houten balken of aan een beklede afgeronde attiek voorkomen, te worden
gebruikt.
Ongeacht deze keuring moet daar, waar een risico voor vallen over een rand heen bestaat,
het volgende in ieder geval in aanmerking worden genomen:
1. Wanneer de voor het begin van de werkzaamheden uitgevoerde beoordeling van de
bestaande gevaren aangeeft dat er bij de valrand sprake is van een bijzonder
“insnijdende” en/of “niet-braamvrije” rand (bijv. niet-beklede attiek, trapeziumplaat-
werk of scherpe betonnen rand), dan
 dienen er voor het begin van het werk dusdanige voorzieningen te worden
getroffen, opdat een val over de rand heen uitgesloten is of
 dient er voor het begin van de werkzaamheden een randbescherming te
worden gemonteerd of
 dient er contact op te worden genomen met de fabrikant.
2. Het verbindingsmiddel werd over een rand met een hoek van 90° gecontroleerd. De
gebruiker moet zich bewust zijn van de grotere gevaren die bestaan wanneer het
mogelijk is om te vallen over een rand met een hoek van minder 90° (gemeten tussen
Afbuiging max. 90° hoek
Kleinste veld 2m Grootste veld 10 m
de beide benen van het verbindingsmiddel, bijv. wanneer het bevestigingspunt lager
dan de voeten van de gebruiker is, of bij een schuin naar boven lopend dak) en dat er
extra voorzorgsmaatregelen nodig kunnen zijn.
3. Opmerking: Bij een val over een rand heen bestaan er gevaren voor verwondingen
tijdens het opvangen, doordat de vallende persoon tegen bouwcomponenten resp.
constructiedelen aan valt.
4. Voor het geval dat iemand over de rand heen valt, dienen er bijzondere maatregelen
voor de redding te worden vastgelegd en te worden geoefend.
Toegestaan ook voor horizontale toepassing bij een
kantradius r = 0,5 mm zonder braam, waarbij de hoek van de
kantuitvoering tenminste 90° graden moet bedragen.
(zie ook punt 2)
Hoek: 0,5 mm zonder braam
> = 90°
Voor de montage dienen de karabijnhaken van de HA 4 in de bevestigingsogen van de
afzonderlijke bevestigingspunten te worden opgehangen en de vergrendeling van de
gebruikte karabijnhaak moet dicht zijn. Hierbij dient te worden gecontroleerd dat de
bevestigingspunten niet beschadigd zijn.
 Let op:
Onvergrendelde karabijnhaken kunnen onopzettelijk losraken van het bevestigingspunt!
De HA 4 wordt vervolgens met de hand zover aan het spanelement aangetrokken, dat het
touw tussen de bevestigingspunten niet noemenswaardig doorhangt, d.w.z. strak resp. met
de hand aantrekken. Vervolgens kan de karabijnhaak van het verbindingsmiddel of van de
valdemper in het touw worden vastgemaakt. Hierbij dient de kortst mogelijke instelling van
het verbindingsmiddel te worden gekozen, zodat een van meet af aan wordt voorkomen.


Let op:
Bij het gebruik als beveiligingssysteem met een instelbaar veiligheidstouw (bijv. Masi
MA 4) mag het touw slechts zo lang worden ingesteld dat de te beveiligen persoon
zones waar gevaar voor vallen bestaat niet kan bereiken. Hierbij dient de afbuiging
van de beweeglijke geleiding onder belasting door het touw (bijv. wanneer de persoon
ertegenaan leunt), ook in aanmerking te worden genomen. De afbuiging dient voor het
begin van het werk vanaf een veilige positie te worden bepaald.
Hiervoor dient de gemonteerde beweeglijke geleiding van het beveiligingssysteem in
het midden van het veld in de richting van de belasting met ca. 300 N (ca. 30 KG) te
worden belast (bij –2- gebruikers dient de belasting te worden verdubbeld) en de
afbuiging te worden gemeten.
Belangrijk: Met een beweeglijke geleiding mogen niet meer dan -5- bevestigingspunten
worden verbonden. De beweeglijke geleiding mag alleen recht en om een hoek van max 90°
worden verbonden. Er mag niet meer dan het hierboven onder belastbaarheid vermelde
aantal personen met hun persoonlijke beschermingsmiddelen tegen vallen bevestigd
worden.
Na het gebruik dient de horizontale beweeglijke geleiding HA 4 weer te worden verwijderd
en in de hiervoor bestemde bak te worden bewaard.
Het is voor de veiligheid van groot belang dat de geleiding na belasting door een val of bij
vaststelling van schade pas opnieuw mag worden gebruikt nadat een deskundige zijn
toestemming heeft gegeven,.
Reparaties aan de horizontale beweeglijke geleiding HA 4 mogen alleen door de fabrikant
worden uitgevoerd. De HA 4 dient naar behoefte, echter ten minste om de 12 maanden, door
een deskundige te worden onderzocht.
 Let op:
Er mogen alleen originele onderdelen worden gebruikt.
MAS22905 GBA MAS HA4 mit MASA 16.indd 15MAS22905 GBA MAS HA4 mit MASA 16.indd 15 26.02.20 08:1726.02.20 08:17

16
Wij adviseren een markering van de bevestigingsvoorziening met de datum van de
volgende inspectie.
Compatibiliteit
De HA 4 mag alleen ter beveiliging van personen tegen vallen worden gebruikt. Hiervoor
dienen volgens EN 363 bovendien de volgende bestanddelen te worden gebruikt:
*Een veiligheidsgordel volgens EN 361
*Verbindingsmiddel met geïntegreerde opentrek-valdemper volgens EN 355/EN 354 -
met gekeurde kanten, of
*meelopend opvangtoestel EN 353-2 van MAS GmbH - met gekeurde kanten
of als alternatief een
*bevestigingssysteem volgens EN 358
Het beveiligingssysteem/verbindingsmiddel volgens EN 358 moet van een lengte-instelling
voorzien zijn. De opening van de karabijnhaak moet meer dan 17 mm bedragen. De
gebruiksaanwijzing bij de betreffende bestanddelen moet in acht worden genomen.
Bij de mede gebruikte producten in een opvangsysteem dient de vereiste vrije hoogte onder
de gebruiker, de toegestane belasting door scherpe kanten en de maximale gebruikslengte
in een beveiligingssysteem in acht te worden genomen.
Het verplaatsen van de eigen touwbeveiliging mag alleen in een veilige zone plaatsvinden,
als alternatief dient er een twin-verbindingsmiddel te worden gebruikt waarbij er altijd een
verbindingsmiddel-streng aan de horizontale beweeglijke geleiding opgehangen is.
Andere opvangsystemen zijn in deze toepassing niet voorzien
(hoogtebeveiligingstoestellen zijn uitgesloten).
Gebruikte losse componenten
Beweeglijke geleiding (touw): polyamide (PA) Minimale breeksterkte >51,5 kN
Naaigaren: polyester (PES)
Touwversteller: gegalvaniseerd staal
Karabijnhaak: naar keuze aluminium of gegalvaniseerd staal
Algemeen
Deze gebruiksaanwijzing bestaat uit
deel 1 (productbeschrijving),
deel 2 (algemeen gedeelte) en
de controlekaart (keuringsboek).
Het keuringsboek dient met de ter zake noodzakelijke gegevens door de gebruiker voor het
eerste gebruik zelf te worden ingevuld.
Keuringsinstituut en productiecontrole:
DGUV Test
Keurings- en certificeringsdienst
Afdeling „Persoonlijke beschermingsmiddelen”
Zentrum für Sicherheitstechnik,
Zwengenberger Strasse 68,
42781 Haan,
ken-nummer: 0299
Keuringsboek en controlekaart
Dit keuringsboek is een identificatie- en garantiecertificaat
Koper/klant: Naam van de gebruiker:
Apparatuurbenaming:
Apparaatnummer: Jaar van productie:
Datum van aankoop: Datum eerste gebruik:
Handtekening/Stempel Uitgevoerde
werkzaamheden
Gebruik ja/nee Volgende keuring
Naam Datum
De uitgevoerde controle werd volgens de door de fabrikant vastgestelde richtlijnen en instructies evenals volgens de regels voor het gebruik van
persoonlijke beschermuitrustingen tegen omlaagvallen BGR198 evenals BGR 199/BGI 870 en de betreffende voorschriften van de
ongevallenpreventierichtlijnen uitgevoerd. Dit bevestigt de controleur door middel van zijn handtekening. © Copyright by MAS GmbH · Samenvattingen en
vermenigvuldigingen uitsluitend met toestemming van MAS GmbH - Unterm Gallenlöh 2 - D-57489 Drolshagen – www.masonline.de 04.02.2020
MAS22905 GBA MAS HA4 mit MASA 16.indd 16MAS22905 GBA MAS HA4 mit MASA 16.indd 16 26.02.20 08:1726.02.20 08:17

17
Wij adviseren een markering van de bevestigingsvoorziening met de datum van de
volgende inspectie.
Compatibiliteit
De HA 4 mag alleen ter beveiliging van personen tegen vallen worden gebruikt. Hiervoor
dienen volgens EN 363 bovendien de volgende bestanddelen te worden gebruikt:
*Een veiligheidsgordel volgens EN 361
*Verbindingsmiddel met geïntegreerde opentrek-valdemper volgens EN 355/EN 354 -
met gekeurde kanten, of
*meelopend opvangtoestel EN 353-2 van MAS GmbH - met gekeurde kanten
of als alternatief een
*bevestigingssysteem volgens EN 358
Het beveiligingssysteem/verbindingsmiddel volgens EN 358 moet van een lengte-instelling
voorzien zijn. De opening van de karabijnhaak moet meer dan 17 mm bedragen. De
gebruiksaanwijzing bij de betreffende bestanddelen moet in acht worden genomen.
Bij de mede gebruikte producten in een opvangsysteem dient de vereiste vrije hoogte onder
de gebruiker, de toegestane belasting door scherpe kanten en de maximale gebruikslengte
in een beveiligingssysteem in acht te worden genomen.
Het verplaatsen van de eigen touwbeveiliging mag alleen in een veilige zone plaatsvinden,
als alternatief dient er een twin-verbindingsmiddel te worden gebruikt waarbij er altijd een
verbindingsmiddel-streng aan de horizontale beweeglijke geleiding opgehangen is.
Andere opvangsystemen zijn in deze toepassing niet voorzien
(hoogtebeveiligingstoestellen zijn uitgesloten).
Gebruikte losse componenten
Beweeglijke geleiding (touw): polyamide (PA) Minimale breeksterkte >51,5 kN
Naaigaren: polyester (PES)
Touwversteller: gegalvaniseerd staal
Karabijnhaak: naar keuze aluminium of gegalvaniseerd staal
Algemeen
Deze gebruiksaanwijzing bestaat uit
deel 1 (productbeschrijving),
deel 2 (algemeen gedeelte) en
de controlekaart (keuringsboek).
Het keuringsboek dient met de ter zake noodzakelijke gegevens door de gebruiker voor het
eerste gebruik zelf te worden ingevuld.
Keuringsinstituut en productiecontrole:
DGUV Test
Keurings- en certificeringsdienst
Afdeling „Persoonlijke beschermingsmiddelen”
Zentrum für Sicherheitstechnik,
Zwengenberger Strasse 68,
42781 Haan,
ken-nummer: 0299
Keuringsboek en controlekaart
Dit keuringsboek is een identificatie- en garantiecertificaat
Koper/klant: Naam van de gebruiker:
Apparatuurbenaming:
Apparaatnummer: Jaar van productie:
Datum van aankoop: Datum eerste gebruik:
Handtekening/Stempel Uitgevoerde
werkzaamheden
Gebruik ja/nee Volgende keuring
Naam Datum
De uitgevoerde controle werd volgens de door de fabrikant vastgestelde richtlijnen en instructies evenals volgens de regels voor het gebruik van
persoonlijke beschermuitrustingen tegen omlaagvallen BGR198 evenals BGR 199/BGI 870 en de betreffende voorschriften van de
ongevallenpreventierichtlijnen uitgevoerd. Dit bevestigt de controleur door middel van zijn handtekening. © Copyright by MAS GmbH · Samenvattingen en
vermenigvuldigingen uitsluitend met toestemming van MAS GmbH - Unterm Gallenlöh 2 - D-57489 Drolshagen – www.masonline.de 04.02.2020
MAS22905 GBA MAS HA4 mit MASA 16.indd 17MAS22905 GBA MAS HA4 mit MASA 16.indd 17 26.02.20 08:1726.02.20 08:17

18
F
Mode d’emploi
du guidage mobile horizontal pour les
dispositifs d'attache
du type HA 4
testé pour 1 personne selon EN 795:2012-07 (D), type B + C
testé pour plusieurs personnes CEN/TS 16415:2013 (D), type B + C
PPE-R/11.112 Version 1
Fonction et utilisation
Le HA 4 est un guidage mobile horizontal pour les dispositifs d'ancrage de classe B + C
selon la norme EN 795. Le HA 4 permet de relier jusqu'à 5 points d'ancrage solitaire
uniques, ce qui lui permet d'atteindre une longueur max. de 10 m entre deux points
d`ancrage. L'inclinaison dans l'axe horizontal ne doit pas dépasser 15°. La distance minimale
par jusqu`au bord dangereux est de 2,5 m. Chaque guidage horizontal mobile HA 4 est
fourni avec le présent mode d'emploi. Veuillez le lire attentivement avant l'utilisation du
guidage et le garder à portée de main, si possible à proximité de l'équipement.
Ce guidage horizontal est uniquement prévu pour la sécurisation des personnes, il
est donc strictement interdit de l'utiliser comme dispositif de levage.
Il faut au moins que le premier mousqueton (élément de fixation) au début de la corde
et le mousqueton autoverrouillant au niveau du raccourcisseur de corde soient
accrochés aux points d'ancrage.
Le HA 4 se compose d'une drisse de 16 mm de diamètre, il mesure 34,5 m de long au
maximum, et comprend un élément de serrage, un mousqueton autoverrouillant accroché
dans l'élément de serrage, un mousqueton enfilé en fonction de la longueur de la corde et un
mousqueton dans l'épissure de la corde.
Longueur de la
corde
Nombre de mousquetons / d'éléments de
fixation enfilés
jusqu'à 10 m -0- pièce
jusqu'à 13 m -1- pièce
jusqu'à 23 m -2- pièces
jusqu'à 34 m -3- pièces
© Copyright by MAS GmbH · Toute copie ou reproduction n’est autorisée qu’avec l’accord explicite de la société MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Partie 1
Mode d’emploi
du guidage mobile horizontal pour les
dispositifs d'attache
du type HA 4
testé pour 1 personne selon EN 795:2012-07 (D), type B + C
testé pour plusieurs personnes CEN/TS 16415:2013 (D), type B + C
PPE-R/11.112 Version 1
Fonction et utilisation
Le HA 4 est un guidage mobile horizontal pour les dispositifs d'ancrage de classe B + C
selon la norme EN 795. Le HA 4 permet de relier jusqu'à 5 points d'ancrage solitaire
uniques, ce qui lui permet d'atteindre une longueur max. de 10 m entre deux points
d`ancrage. L'inclinaison dans l'axe horizontal ne doit pas dépasser 15°. La distance minimale
par jusqu`au bord dangereux est de 2,5 m. Chaque guidage horizontal mobile HA 4 est
fourni avec le présent mode d'emploi. Veuillez le lire attentivement avant l'utilisation du
guidage et le garder à portée de main, si possible à proximité de l'équipement.
Ce guidage horizontal est uniquement prévu pour la sécurisation des personnes, il
est donc strictement interdit de l'utiliser comme dispositif de levage.
Il faut au moins que le premier mousqueton (élément de fixation) au début de la corde
et le mousqueton autoverrouillant au niveau du raccourcisseur de corde soient
accrochés aux points d'ancrage.
Le HA 4 se compose d'une drisse de 16 mm de diamètre, il mesure 34,5 m de long au
maximum, et comprend un élément de serrage, un mousqueton autoverrouillant accroché
dans l'élément de serrage, un mousqueton enfilé en fonction de la longueur de la corde et un
mousqueton dans l'épissure de la corde.
Longueur de la
corde
Nombre de mousquetons / d'éléments de
fixation enfilés
jusqu'à 10 m -0- pièce
jusqu'à 13 m -1- pièce
jusqu'à 23 m -2- pièces
jusqu'à 34 m -3- pièces
© Copyright by MAS GmbH · Toute copie ou reproduction n’est autorisée qu’avec l’accord explicite de la société MAS GmbH
Unterm Gallenlöh 2 - D-57489 Drolshagen – www.mas-safety.de 04.02.2020
Partie 1
MAS22905 GBA MAS HA4 mit MASA 16.indd 18MAS22905 GBA MAS HA4 mit MASA 16.indd 18 26.02.20 08:1726.02.20 08:17

Consignes d’utilisation
Possibilités d'utilisation du HA 4 :
Les points de fixation présents sur le terrain doivent être conformes à la norme EN
795 ou le support doit présenter une résistance minimale de 12 kN.
Le HA4 est homologué pour 4 personnes au maximum dans un système de 34 m,
l'endroit où se trouvent les personnes dans le système n'ayant aucune importance.
(par exemple, 1 personne dans chaque champ, jusqu'à 4 personnes dans un champ)
Avant le montage, vérifiez si le HA 4 et les autres composants de l'équipement de
protection individuelle antichute sont en bon état et correspondent bien à l'équipement
mentionné dans le présent mode d'emploi et sur la fiche de contrôle. Avant toute utilisation,
vérifiez si le HA 4, qui se trouve dans le boîtier à cordes, ne présente pas de dommages
extérieurs visibles et s'il est complet.
La corde ne doit pas avoir de fracture, ni être effilochée les mousquetons doivent se fermer
facilement et de manière sûre. Le fonctionnement de l'élément de serrage, notamment son
blocage, doit être vérifié. Si un défaut est constaté, le HA 4 doit être envoyé au fabricant pour
réparation.
Les points de fixation présents sur place doivent être adaptés à la résistance statique
nécessaire à l'utilisation prévue. En choisissant les points de fixation, il faut également tenir
compte du fait qu'en cas de chute d'une personne, le point d'ancrage du moyen de fixation
du HA 4 peut se déplacer jusqu’à 3,50 m.
Pour les points de fixation déformables, leur déflection doit être prise en compte.
 Attention :
En cas de sollicitation du guidage mobile horizontal (HA 4) par-dessus un bord avec une
déflection dont la longueur est supérieure à la distance entre le guidage mobile horizontal et
ce bord, les points suivants doivent être pris en compte :
la drisse du guidage mobile a été testée pour l’usage horizontal et pour une chute simulée à
partir d’un bord. Le test a été réalisé en utilisant une arête sans bavure en acier d’un rayon r
= 0,5 mm. Conformément à ce test, cet équipement convient pour une utilisation sur des
bords similaires telles qu’elles peuvent exister sur des profilés laminés en acier, des poutres
en bois ou encore un attique arrondi et habillé.
Indépendamment de ce test, les points suivants doivent impérativement être respectés en
cas de risque de chute par-dessus un bord:
1. Si l’analyse des risques réalisée avant le début des travaux indique que le bord
dangereux est un bord particulièrement « coupant » et/ou «avec bavure» (par ex.
attique non habillé, tôle trapézoïdale ou bord coupant en béton),
 des mesures visant à exclure tout risque de chute par dessus un bord doivent
être prises avant le début des travaux ou
 une protection doit être montée sur le bord avant le début des travaux ou
 le fabricant doit être contacté.
2. Le dispositif d'attache a été testé sur un bord avec un angle de 90°. L'utilisateur doit
être conscient des risques èlevès qui existent, si une chute par-dessus un bord avec
un angle inférieur à 90° est possible
(angle mesuré entre les deux côtés de l'élément de fixation, par ex. lorsque le point
d'ancrage se trouve sous les pieds de l'utilisateur ou sur les toits inclinés vers le haut)
et de la nécessité de prendre des mesures de précaution supplémentaires ou
d'effectuer des vérifications supplémentaires.
Angle de 90 ° max. sur un coin
Longueur min. 2 m Longueur max. 10 m
MAS22905 GBA MAS HA4 mit MASA 16.indd 19MAS22905 GBA MAS HA4 mit MASA 16.indd 19 26.02.20 08:1726.02.20 08:17

20
3. Remarque : en cas de chute par-dessus un bord, des blessures sont possibles au
cours de la retenue suite aux chocs de la personne qui tombe contre des éléments
de construction.
4. Des mesures de sauvetage spéciales doivent être définies et répétées pour les cas
de chute par-dessus un bord.
Également homologué pour l’usage horizontal avec un
rayon au bord de r = 0,5 mm sans bavure, l’angle
formé par le bord ayant au moins 90 ° degrés.
(voir également le point 2)
Angle : 0,5 mm sans bavure
> = 90°
Pour le montage, les mousquetons du HA 4 doivent être accrochés aux œillets d’ancrage
des différents points de fixation et le système de verrouillage du mousqueton utilisé doit être
fermé. Vérifiez si les éléments de fixation sont bien intacts.
 Attention :
Les mousquetons non verrouillés peuvent se détacher accidentellement du point de fixation !
Le HA 4 doit ensuite être serré manuellement à l'aide de l'élément de serrage de manière à
ce que la corde entre les points de fixation ne pende pas, c'est-à-dire de manière à ce qu'elle
soit tendue et bien serrée. Le mousqueton du moyen de fixation ou de l'absorbeur d'énergie
peut ensuite être accroché à la corde. Veillez à choisir le réglage le plus court possible de la
longe afin d'éviter dès le départ tout risque de chute.
 Attention :
En cas d'utilisation d'un système de retenue avec une corde de retenue réglable (par
ex. Masi MA 4), la longueur de la corde de retenue doit être réglée de manière à ce que
la personne à sécuriser ne puisse pas atteindre les zones présentant un risque de
chute. La déflection du guidage mobile sous charge par la corde de retenue, par ex.
lorsque la personne se penche, doit être prise en compte. La déflection doit être
déterminée à partir d'un lieu sûr avant le début des travaux.
Pour cela, lester le guidage mobile du système de retenue au milieu (entre deux points
d’ancrage) dans le sens de la sollicitation avec env. 300 N (env. 30 kg) (pour 2
utilisateurs, la charge doit être doublée) et mesurer l'élongation.
Important : un guidage mobile ne permet pas de relier plus de 5 points d’ancrage. Le
guidage mobile peut uniquement être relié en ligne droite ou en un angle de 90° max. Le
nombre maximal de personnes avec leur équipement de protection individuelle antichute
pouvant être attaché au guidage mobile est mentionné dans le paragraphe relatif à la charge
statique.
Après usage, le guidage mobile horizontal HA 4 doit être décroché et rangé dans le boîtier
prévu à cet effet.
Pour assurer la sécurité du dispositif, il est important qu'après une chute ou la
constatation de dommages, le guidage mobile soit uniquement réutilisé avec l'accord d'un
spécialiste.
Seul le fabricant est autorisé à effectuer les réparations sur le guidage mobile horizontal
HA 4. Le HA 4 doit cependant être contrôlé par un spécialiste une fois par an.
 Attention :
Utilisez uniquement des pièces d`origine!
 Nous recommandons d'indiquer la date de la prochaine inspection sur le dispositif
d'attache.
Compatibilité
Le HA 4 peut uniquement être utilisé pour la sécurisation des personnes contre les chutes.
La norme EN 363 prévoit également l'utilisation des composants suivants :
* un harnais testé selon la norme EN 361
* un moyen de fixation avec absorbeur d'énergie à déchirement intégré testée sur arête
selon les normes EN 355/EN 354 ou
* un dispositif antichute mobile de la société MAS GmbH testé sur arête selon la norme
EN 353-2
ou encore
* un système de retenue selon la norme EN 358.
Le système de retenue/le moyen de fixation selon la norme EN 358 doit être équipé d'un
système de réglage de la longueur. L'ouverture du mousqueton doit être supérieure à 17
mm. Respectez le mode d'emploi des différents composants.
Pour les produits utilisés dans un système antichute, la hauteur nécessaire en dessous de
l'utilisateur, la sollicitation maximale par des arêtes coupantes et la longueur d'utilisation
maximale dans un système de retenue doivent être prises en compte.
L'utilisateur peut uniquement changer d'attache dans une zone sûre. Lorsque ce n'est pas
possible, un moyen de fixation Twin doit être utilisé, un côté du moyen de fixation restant
accroché au guidage mobile horizontal.
 Aucun autre système antichute n'est prévu pour cette utilisation (l'utilisation d`un
appareil antichute est exclue).
Composants utilisés :
Guidage mobile (corde) : polyamide (PA) Résistance min. de rupture >51,5 kN
Fil de couture : polyester (PSE)
Système de réglage de la corde : acier zingué
Mousquetons : au choix en aluminium ou en acier galvanise
Généralités
Ce mode d’emploi comprend
 Partie 1 (description du produit)
 Partie 2 (partie générale)
 Fiche de contrôle (carnet de contrôle).
Avant la première utilisation de l’équipement, l’utilisateur doit compléter personnellement
cette fiche de contrôle avec les indications requises.
Institut de contrôle et contrôle de fabrication :
DGUV Test
Prüf- und Zertifizierungsstelle
Fachbereich « Persönliche Schutzausrüstung »
Zentrum für Sicherheitstechnik,
Zwengenberger Strasse 68,
42781 Haan,
Référence : 0299
MAS22905 GBA MAS HA4 mit MASA 16.indd 20MAS22905 GBA MAS HA4 mit MASA 16.indd 20 26.02.20 08:1726.02.20 08:17
