Eliptical POWERLAND BK8729H
Uživatelský manuál

CZ
DŮLEŽITÉ!
Před použitím tohoto výrobku si pečlivěpřečtěte všechny pokyny.
Uschovejte tento návod pro budoucí použití.
Technické údaje tohoto výrobku se mohou mírnělišit od ilustrací a mohou být změněny bez předchozího
upozornění.
Děkujeme, že jste zakoupili náš výrobek. Přesto, že věnujeme veškeré úsilí, abychom zajistili nejlepší
kvalitu našich výrobků, mohou se objevit jednotlivé vady či přehlédnuté nedostatky. Pokud zjistíte vadu
nebo chybějící součástku, neváhejte a kontaktujte nás.
Před montáží zkontrolujte, zdali balení obsahuje všechny části pomocí seznamu částí.
DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ
Před montáží nebo použitím stroje si prosím nezapomeňte si přečíst celý návod k použití. Pozornost věnujte
především následujícím bezpečnostním opatřením:
1. Před prvním použitím stroje zkontrolujte všechny šrouby, matice a veškeré spoje. Ujistěte se, že je trenažér
nepoškozen.
2. Stroj umístěte do suchého prostředí na rovnou plochu. Chraňte před vlhkostí a vodou.
3. Díly stroje umístěte před montáží na vhodný podklad (gumovou podložku, dřevěnou desku apod.). Zabráníte
tak nežádoucímu znečištění či poškození podlah nebo koberců.
4. Stroj umístěte tak, aby byl v okruhu dvou metrůokolo stroje volný prostor.
5. K čištění stroje NEPOUŽÍVEJTE agresivní čisticí prostředky.
6. K sestavení či opravování stroje používejte pouze dodané nástroje nebo takové, které jsou určeny k montážím.
7. Pot odstraňte ze stroje bezprostředněpo ukončení tréninku.
8. Vaše zdraví může být ovlivněno nesprávným nebo nadměrným tréninkem. Před zahájením tréninkového
programu se poraďte s lékařem. Ten je schopen určit maximální hodnoty funkcí (pulz. watty, délka tréninku
atd.) tak, aby byl trénink efektivní a měřené hodnoty měly skutečnou vypovídací hodnotu.
9. Tento přístroj není vhodný pro terapeutické účely.
10. Trénujte na stroji pouze za předpokladu, že správněfunguje. Používejte pouze originální náhradní díly pro
všechny nutné opravy.
11. Tento stroj může používat k tréninku vždy jen jedna osoba.
12. Cvičte v pohodlném volném oblečení a sportovní obuvi.
13. Pokud se během cvičení objeví bolesti hlavy či závratě, bolest v hrudníku nebo jiné znepokojující příznaky, je
třeba okamžitěpřerušit cvičení a poradit se s lékařem.
14. Děti a osoby se zdravotním postižením mohou stroj používat pouze v za dozoru dospělé osoby, která byla
s přístrojem důkladněseznámena.
15. Výkon stroje se zvyšuje s rostoucí rychlostí, a naopak. Stroj je vybaven nastavitelným regulátorem, kterým lze
upravit odpor. Odpor snížíte otáčením regulátoru směrem ke stupni 1. Odpor zvýšíte otočením regulátoru ke
stupni 8.

CZ
UPOZORNĚNÍ: PŘED ZAHÁJENÍM TRÉNINKU SE PORAĎTE S LÉKAŘEM. JE TO NEZBYTNÉ V PŘÍPADĚOSOB
STARŠÍCH 35 LET A OSOB, KTERÉ MAJÍ ZDRAVOTNÍ PROBLÉMY. PŘED POUŽITÍM FITNESS NÁČINÍ SI VŽDY
PŘEČTĚTE VŠECHNY NÁVODY. NENESEME ODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ, JEŽ
BYLY ZPŮSOBENY NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU.
TYTO POKYNY SI PROSÍM USCHOVEJTE PRO PŘÍPAD BUDOUCÍ POTŘEBY.
Maximální hmotnost uživatele: 150kg

CZ
SCHÉMA

CZ
SEZNAM DÍLŮ
Č. Popis Mn. Č. Popis Mn
1 Hlavní rám 1 32 Ochranný kryt 1
2 Zadní koncová krytka 2 33 Šroub se zaoblenou hlavou 1
3 Zadní stabilizační tyč1 34 Oblouková podložka 1
4 Imbusový šroub M8 × 90 2 35 Vlnitá podložka 4
5 Plochá podložka D10×Φ20×2 4 36 Vratový šroub M8×45 4
6 Nylonová matice M10 4 37 Šroub se šestihrannou hlavou
M8×45 6
7 Plastová objímka 28 mm × 16 ×
F16.1 4 38 Šroub se šestihrannou hlavou M10×55 2
8 Slitinová objímka F18 × F10 × 11 4 39L/
R L/P Spoj pedálové trubky 1 každý
9 Podložka ve tvaru D 4 40 Koncová krytka 2
10 Imbusový šroub M10x20 4 41 Pěnová rukojeť2
11 Pružná podložka d10 4 42 Pevná řídítka 1
12 Plochá podložka D8×Φ16×1.5 10 43 Kabel senzoru tepové
frekvence 2
13 Nylonová matice M8 10 44 Pružná podložka d8 8
14L/
R L/P Pedál 1 každý 45 Imbusový šroub M8x16 8
15L/
R L/P Pedálová podpěra 1 každý 46 Tyčřídítek 1
16 Šroub Phillips se zaoblenou hlavou
M5x10 4 47 Ochranný kryt 1
17L/
R Ochranný kryt 2 každý 48 Regulátor napětí 1
18 Šroub se šestihrannou hlavou Φ12 ×
M10 × 80 2 49 Kryt tyče 1
19 Objímka čepele 3 Φ12×Φ32×15 4 50 Spojovací kabel 1
20 Oblouková podložka
D8×Φ19×1.5×R30 6 51 Horní tažné lanko 1

CZ
21 Imbusový šroub M8×72 2 52 Dolní tažné lanko 1
22 Přední koncová krytka 2 53 Senzorový kabel 1
23 Přední stabilizační tyč1 54a/b Ochranný kryt 2 každý
24L/
R L/P Otočná trubice 1 každý 55a/b
Ochranný kryt 1 každý
25 Objímka čepele 4 Φ16×Φ31×23 6 56L/
R L/P klika 1 každý
26a/b Ochranný kryt 1 každý 57 Šroub Phillips se zaoblenou
hlavou 4
27 Phillips samořezný šroub ST3.5×13 8 58 Oblouková podložka
D8×2×Φ25×R39 2
28L/
R L/P řídítka 1 každý 59 Samořezný šroub ST4.2×18 10
29 Pěnová rukojeť2 60 Plochá podložka
D12×Φ24×1.5 2
30 Krytka 2 61 Dlouhá čepel 1
31 Počítač1

CZ
NÁVOD K MONTÁŽI
POZNÁMKA:
Většina z uvedených montážních součástek byla zabalena samostatně, avšak některé položky byly již
upevněny k montovaným dílům. V takovém případěsoučástky jednoduše odstraňte a postupujte podle kroků
uvedených v montážním návodu.
PŘÍPRAVA:
Pro montáž si vyberte místo, kde budete mít dostatečný prostor pro manipulaci. K montáži použijte
přibalené nářadí. Podle seznamu dílůzkontrolujte, zdali balení obsahuje všechny uvedené díly.
K montáži je nutná asistence minimálnějedné další osoby, aby se předešlo možnému poranění.

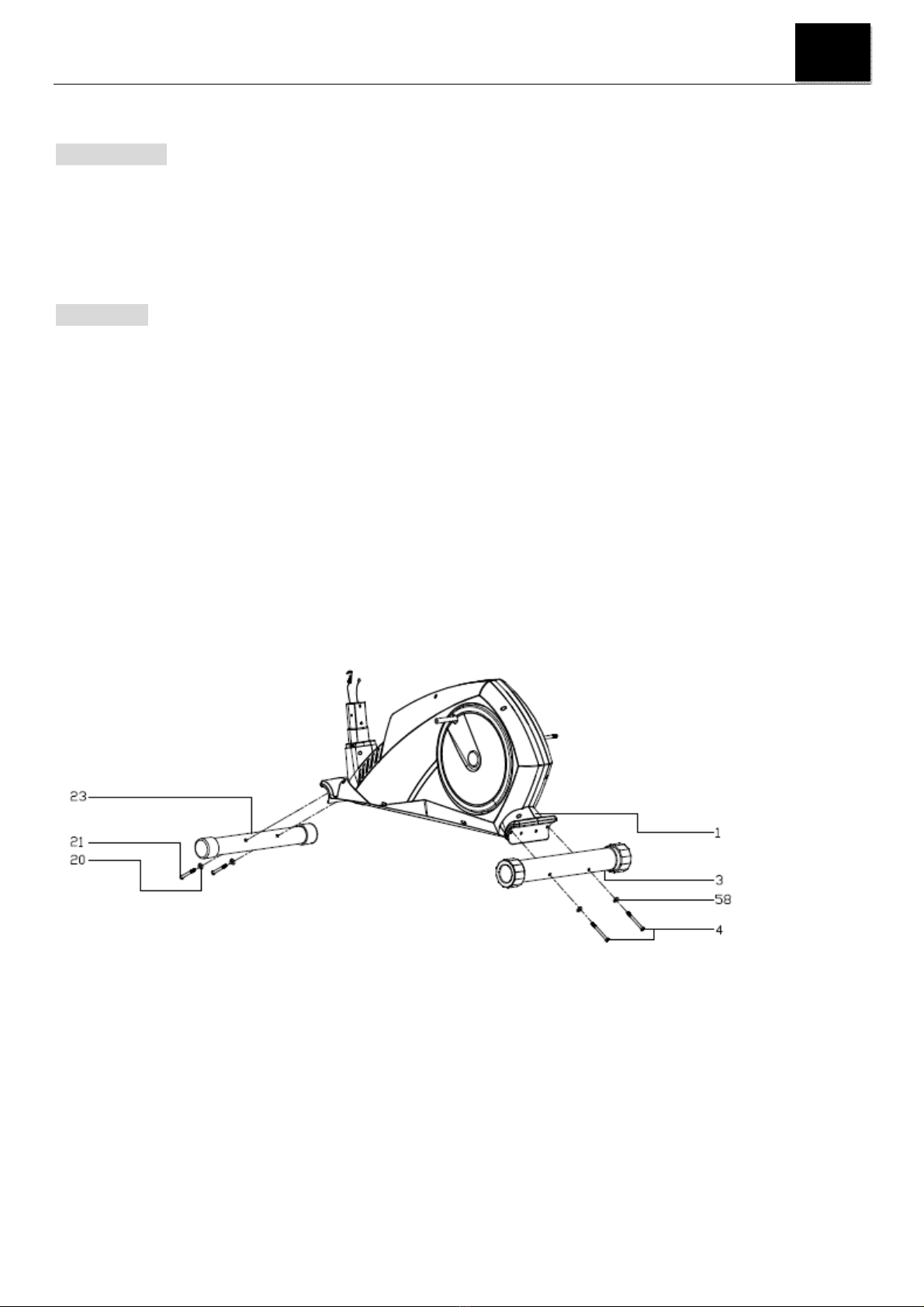

KROK 1:
Připojte přední stabilizační tyč(23) na hlavní rám (1) pomocí imbusových šroubůM8x72 (21) a obloukové
podložky (20). Připojte zadní stabilizační tyč(3) na hlavní rám (1) pomocí imbusových šroubůM8x90 (4) a
obloukové podložky (58) podle obrázku.

CZ
KROK 2:
Nasuňte kryt tyče (49) na tyčřídítek (46).
Spojovací kabel (50) propojte s kabelem senzoru tepové
frekvence (53).
Vložte konec odporového kabelu (51) regulátoru napětí
do závěsného oka dolního tažného lanka (52). Odpojte
horní odporový kabel (51) regulátoru napětí a vložte jej
do otvoru kovové konzoly dolního tažného kabelu (52)
podle obrázku.
Upevněte tyčřídítek (46) k hlavnímu rámu (1) pomocí
imbusových šroubůM8x16 (45), pružné podložky (44)
a ploché podložky (12).
Zasuňte kryt tyče (49) do správné polohy.
KROK 3:
Podle nákresu protáhněte kabel senzoru tepové frekvence (43) skrz konzolu počítače na horní stranětyče
(46).
Připojte pevná řídítka (42) k tyči řídítek (46) pomocí imbusových šroubůM8X16 (45) a pružné podložky
(44).

CZ

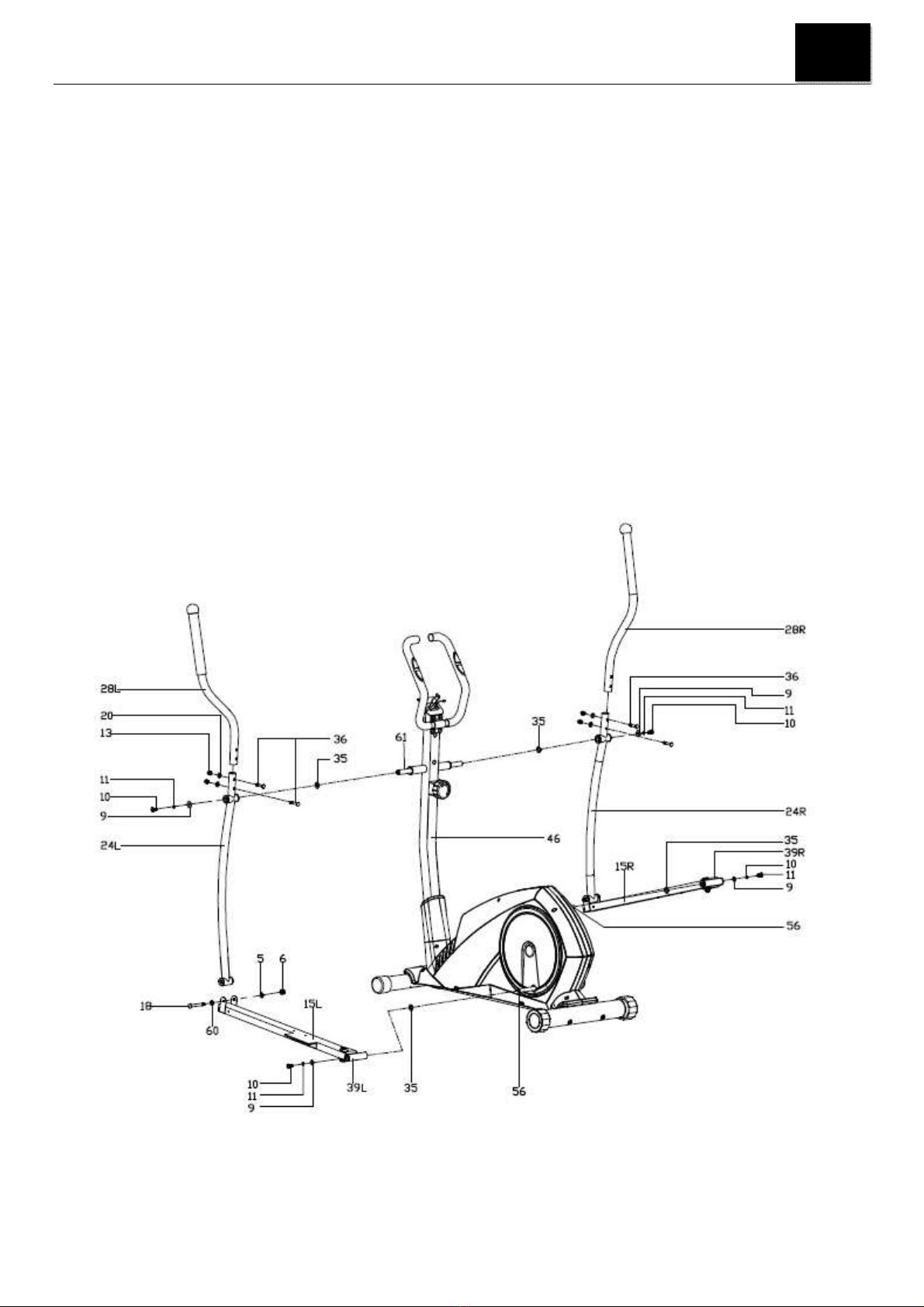

KROK 4:
Napojte otočné trubice (24L/P) do dlouhé čepele (61) na tyči řídítek (46) pomocí imbusových šroubů
M10x20 (10), pružné podložky (11), podložky ve tvaru D (9), a vlnité podložky (35);
Spojte L/P spoj pedálové trubice (39L/P) s L/P klikou (56L/P) pomocí imbusových šroubůM10x20 (10),
pružné podložky (11), podložky ve tvaru D (9), a vlnité podložky (35).
Poznámka: Uvedené šrouby utahujte až po dokončení montáže.
Spojte otočnou trubici (24L/P) a pedálovou podpěru (15L/R) pomocí šroubu se šestihrannou hlavou (18),
ploché podložky (5), ploché podložky (60) a nylonové matice (6).
Nyní utáhněte šroub (10), šestihranný šroub (18) a nylonovou matici (6);
Vložte řídítka (28L/R) do L/P otočné trubice (24L/P) pomocí vratového šroubu M8×45 (36), obloukové
podložky (20) a nylonové matice M8 (13).

CZ
KROK 5:
Připojte pedál (14L/P) k pedálové podpěře (15L/P) pomocí šestihranných šroubůM8 × 45 (37), plochých
podložek D8 (12) a nylonových matic M8 (13).
Poznámka: Pedál je označen jako L pro levý a P pro pravý.

CZ
KROK 6:
Zakryjte spojovou část řídítek (28L/P) a L/P otočné trubice (24L/P) ochranným krytem (26a/b) a (55a/b),
poté upevněte pomocí samořezný šroubů (27).
Připevněte ochranný kryt (17L/P) a (54a/b) k pedálové podpěře (15L/P) a spoji pedálové trubice (39L/P),
v uvedeném pořadí pomocí šroubů(59) a šroubůse zaoblenou hlavou (16).

CZ

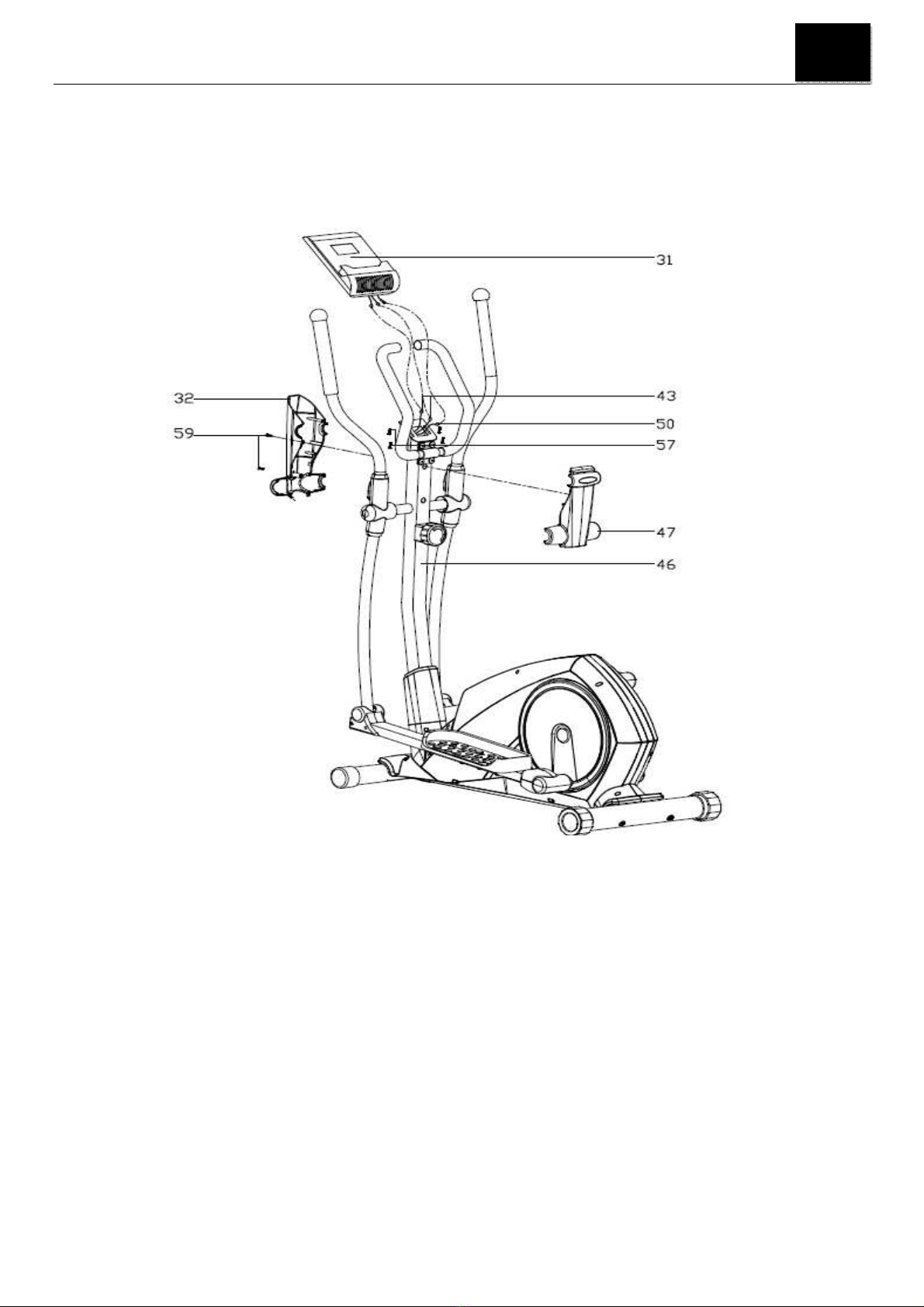

KROK 7:
Spojte spojovací kabel (50), pulzový kabel (43) s počítačovými kabely, poté připevněte počítač(31) do
počítačové konzoly na tyči řídítek (46), utáhněte (31) pomocí šroubů(57);
Připojte ochranný kryt (32/47) na tyčřídítek (46) pomocí samořezných šroubů(59) jak je znázorněno.

CZ
Computer
Před zahájením tréninku:
A. Informace o uživateli:
Před zahájením tréninku zadejte do computeru své osobní údaje. Stiskněte tlačítko BODY FAT a
zadejte pohlaví, věk, výšku a váhu. Data budou uložena do chvíle, než vytáhnete baterie.
B. Nastavení času
a. Po neaktivitědelší než 4 minuty se computer přepne a zobrazí čas. Stiskněte ENTER a nastavte
čas nebo teplotu. Stiskněte libovolné tlačítko, abyste opustili nastavení času.
b. Stiskněte tlačítko ENTER na 2 sekundy, abyste provedli reset. Nyní můžete nastavit čas pomocí
tlačítek UP a DOWN a stiskněte ENTER, abyste nastavení potvrdili. V případě, že neprovedete
žádnou úpravu, computer bude po 30 sekundách zobrazovat původní čas.
Funkce a nástroje
1. CLOCK: Zobrazuje aktuální čas v hodinách a minutách.
2. TEMPERATURE: Zobrazuje aktuální teplotu.
3. TIME: Zobrazuje celkový čas tréninku od 0:00 do 99:59. Pomocí tlačítek UP a DOWN můžete
nastavit odpočet času od 0:00 do 99:00. V případě, že bude pokračovat v jízděi po uplynutí času,
ozve se zvukový signál a čas se zresetuje na původní hodnotu.
4. SPEED: Zobrazuje aktuální rychlost v KM/MILE za hodinu
5. DISTANCE: Zobrazuje najetou vzdálenost do max. 999.9 KM/MILE.
6. CALORIES: Computer spočítá orientační množství spálených kalorií v průběhu tréninku.
7. AGE: Nastavení věku od 10 do 99 let. V případě, že tuto hodnotu neupravíte, computer vám
automaticky přiřadí věk 35 let.
8. PULSE: Zobrazuje aktuální hodnotu tepové frekvence v BPM.
9. RPM: Zobrazuje počet otáček.
10. SCAN: Funkce slouží pro výběr nástroje. Computer zobrazí každý nástroj po dobu 6 sekund.
11. PULSE RECOVERY: Na začátku tréninku uchopte snímače tepové frekvence (popř. si nasaďte
hrudní pás) a stiskněte PULSE RECOVERY. Zobrazí se odpočet od 01:00 min do nuly. Po skončení
odpočtu se zobrazí status obnovení srdečního tepu od F1.0 do F6.0.
1.0 – vynikající
1.0. < F <2.0 – skvělý
2.0 ≤F ≤2.9 – dobrý
3.0 ≤F ≤3.9 – průměrný
4.0 ≤F ≤5.9 – podprůměrný
6.0 špatný
Poznámka: V případě, že computer neobdrží žádný signál, na obrazovce tepové frekvence se zobrazí
„P.“ Pokud computer zobrazí „Err“, zkontrolujte, zda-li jste správněuchopili snímače tepové frekvence,

CZ
stiskněte ENTER a poté RECOVERY.
Funkce tlačítek:
Na computeru se nachází celke 6 tlačítek:
1. UP: V průběhu nastavování navyšuje hodnoty.
2. DOWN: V průběhu nastavování snižuje hodnoty.
3. ENTER/RESET:
a. Stiskněte tlačítko, abyste potvrdili navolenou hodnotu.
b. Pokud je výrobek neaktivní, stisknutím tlačítka po dobu 3 sekund zapnete obrazovku.
4. BODY FAT: Po stisknutí tlačítka zadejte své osobní údaje, podle kterých computer vypočítá podíl
tělesného tuku.
5. 5. MEASURE: Po stisknutí tlačítka computer provede výpočet podílu tělesného tuku, BMI a BMR.
a. FAT %: Určuje procento tuku v těle.
b. BMI (Body Mass Index): BMI určuje podíl tuku v těle na základěpohlaví, výšky a váhy.
c. BMR (Basal Metabolic Rate): Bazální metabolický výdej určuje množství kalorií, které tělo
potřebuje, aby mohlo fungovat. Do BMR není započítána žádná energie, je to pouze základní
množství kalorií, které potřebujeme k udržení srdečního tepu, dýchání a normální tělesné teploty
v klidovém režimu (ne ve spánku) za pokojové teploty.
Poznámka: Stiskněte tlačítko MEASURE, uchopte oběma rukama snímače a vyčkejte 10 sekund na
zobrazení výsledků. Pokud snímače nezachytí žádný signál, computer zobrazí „Err.“
Stiskněte ENTER, UP nebo DOWN pro opuštění funkce.
6. PULSE RECOVERY: Spustíte funkci na měření obnovení srdečního tepu.
Baterie: V případěnesprávného zobrazení výsledkůna computeru, vyjměte a znovu vložte baterie.
Zahřívací / Strečinková cvičení
Úspěšné cvičení začíná zahřívacími cvičeními a končí zklidňujícími cvičeními. Zahřívací cvičení připraví vaše tělo na zátěž
vznikající při tréninku. Díky zklidňujícím cvičením se vyhnete problémům se svaly jako např. bolest svalstva, svalová
horečka atd.
Dbejte prosím následujících pokynů:
Opatrněrozehřejte každou svalovou skupinu, cviky provádějte 5 až 10 minut.
Cvičení jsou prováděna správně, jestliže cítíte příjemný tah v odpovídajících
svalech.
Během protahovacích cvičení nehraje rychlost žádnou roli. Vyvarujte se rychlým a
trhavým pohybům.
PROTAŽENÍ KRKU
Ukloňte hlavu doprava, až ucítíte v krku tlak. Pomalu pokládejte hlavu dolůk hrudníku v polokruhu a poté vytočte hlavu
1

CZ
doleva. Znovu ucítíte příjemný tah v krku. Individuálněmůžete toto cvičení několikrát
opakovat.
CVIČENÍ OBLASTI RAMEN
Zvedejte střídavělevé a pravé rameno nebo oběramena najednou.
PROTAŽENÍ PAŽÍ
Protahuje levou a pravou paži střídavěsměrem nahoru ke stropu. Ucítíte tlak na pravé a levé
straně. Toto cvičení několikrát opakujte.
PROTAŽENÍ STEHNA
Opřete se jednou rukou o stěnu, poté přitáhněte pravou nebo levou nohu dozadu, co nejblíže
hýždím. Ucítíte příjemný tah v předním stehnu. Vydržte v této pozici pokud možno 30
sekund a opakujte toto cvičení dvakrát na každou nohu.
VNITŘÍ PROTAŽENÍ STEHNA
Posaďte se na zem, kolena směřují k zemi. Přitáhněte chodidla co nejblíže k tříslům. Nyní
opatrnětlačte kolena k zemi. Vydržte v této pozici pokud možno
30-40 sekund.
DOTEK PRSTŮNA NOZE
Pomalu ohněte trup k zemi a snažte se dotknout chodidel. Ohněte se, co nejníže to jde. V této
pozici se snažte setrvat 20-30 sekund.
CVIČENÍ NA KOLENA
Posaďte se na zem a natáhněte pravou nohu. Ohněte levou nohu a umístěte chodidlo na
stehno pravé nohy. Nyní se pokuste pravou paží dosáhnout na pravé chodidlo. V této pozici se
snažte setrvat 30-40 sekund.
PROTAŽENÍ LÝTKA/ACHILLOVY PATY
Opřete se oběma rukama o zeďa přeneste na ni celou váhu těla.
Poté vysuňte levou nohu dozadu a střídejte ji s pravou nohou. Tak
protáhnete také zadní část nohy. V této pozici se snažte setrvat
možno 30-40 sekund.
8
5
6
4
2
3
7
6

CZ
Prodávající poskytuje na tento výrobek
prvnímu majiteli záruku 2 roky ode dne prodeje.
Záruka se nevztahuje na závady vzniklé:
1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu se záručním
listem např. nedostatečným zasunutím sedlové tyče do rámu, nedostatečným utáhnutím pedálův klikách a klik ke středové
ose
2. nesprávnou nebo zanedbanou údržbou
3. mechanickým poškozením
4. opotřebením dílůpři běžném používání (např. gumové a plastové části, pohyblivé mechanismy jako ložiska klínový
řemen, opotřebení tlačítek na computeru)
5. neodvratnou událostí a živelnou pohromou
6. neodbornými zásahy
7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody, neúměrným
tlakem a nárazy, úmyslněpozměněným designem, tvarem nebo rozměry
Upozornění:
1. cvičení doprovázené zvukovými efekty a občasným vrzáním není závada bránící řádnému užívání stroje a tudíž nemůže být
předmětem reklamace. Tento jev lze odstranit běžnou údržbou.
2. doba životnosti ložisek, klínového řemene a dalších pohyblivých částí může být kratší než je doba záruky
3. na stroje nutné provést odborné vyčištění a seřízení minimálnějednou za 12 měsíců
4. v dobězáruky budou odstraněny veškeré poruchy výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak,
aby věc mohla být řádněužívána
5. reklamace se uplatňuje zásadněpísemněs přesným označením typu zboží, popisem závady a potvrzeným dokladem o
zakoupení
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ - informace k likvidaci elektrických a elektronických zařízení.
Po uplynutí doby životnosti přístroje nebo v okamžiku, kdy by oprava byla neekonomická, přístroj nevhazujte do
domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou
přijata zdarma.
Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních
dopadůna
životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si
vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s
národního předpisy uděleny pokuty.
Copyright - autorská práva
Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo
zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti
MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití
nepřebírá žádnou odpovědnost za jakýkoli patent.
MASTER SPORT s.r.o.
Provozní 5560/1B
722 00 Ostrava-Třebovice
Czech Republic
[e-mail]

EN
Elliptical POWERLAND BK8729H
OWNER’S MANUAL
IMPORTANT!
Please read all instructions carefully before using this product.
Retain this manual for future reference.
The specifications of this product may vary slightly from the illustrations and are subject to change without
notice.

EN
Before You Start
Thank you for purchasing this Elliptical Bike! For your safety and benefit, read this manual carefully before
using the machine.
Prior to assembly, remove components from the box and verify that all the listed parts were supplied.Assembly
instructions are described in the following steps and illustrations.
IMPORTANT SAFETY NOTICE
PRECAUTIONS
BE SURE TO READ THE ENTIRE MANUAL BEFORE YOU ASSEMBLE OR OPERATE
YOUR MACHINE. IN PARTICULAR, NOTE THE FOLLOWING SAFETY PRECAUTIONS:
1. Check all the screws, nuts and other connections before using the machine for the first time and ensure that
the trainer is in the safe condition.
2. Set up the machine in a dry level place and leave it away from moisture and water.
3. Place a suitable base (e.g. rubber mat, wooden board etc.) beneath the machine in the area of assembly to
avoid dirt and etc..
4. Before beginning training, remove all objects within a radius of 2 meters from the machine.
5. DO NOT use aggressive cleaning articles to clean the machine. Use only the supplied tools or suitable tools of
your own to assemble the machine or repair any parts of machine. Remove drops of sweat from the machine
immediately after finishing training.
6. Your health can be affected by incorrect or excessive training. Consult a doctor before beginning a training
program. He can define the maximum setting (Pulse. Watts. Duration of training etc) to which you may train
yourself and can get precise information during training. This machine is not suitable for therapeutic purpose.
7. Only do training on the machine when it is in correct working way. Use only original spare parts for any
necessary repairs.
8. This machine can be used for only one person’s training at a time.
9. Wear training clothes and shoes which are suitable for fitness training with the machine. Your training shoes
should be appropriate for the trainer.
10. If you have a feeling of dizziness, sickness or other abnormal symptoms, please stop training and consult a
doctor asap.
11. People such as children and handicapped persons should only use the machine in the presence of another
person who can give aid and advice.
12. The power of the machine increases with increasing the speed, and the reverse. The machine is equipped with
adjustable knob which can adjust the resistance. Reduce the resistance by turning the adjusting knob for the
resistance setting towards Stage 1. Increase the resistance by turning the adjusting knob for the resistance
setting towards Stage 8.
WARNING: BEFORE BEGINNING ANY EXERCISE PROGRAM, CONSULT YOUR PHYSICIAN. THIS
IS ESPECIALLY IMPORTANT FOR INDIVIDUALS OVER THEAGE OF 35 OR PERSONS WITH
PRE-EXISTING HEALTH PROBLEMS. READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS
EQUIPMENT.
SAVE THESE INSTRUCTIONS / Maximum User’s Weight: 100KG

EN
EXPLODED DIAGRAM

EN
PARTS LIST
No. Description QTY No. Description QTY
1 Mainframe 1 32 Protective guard 1
2 Rear end cap 2 33 Phillips pan head screw 1
3 Rear bottom tube 1 34 Arc washer 1
4 Allen bolt M8×90 2 35 Waved washer 4
5 Flat washer D10×Φ20×2 4 36 Carriage bolt M8×45 4
6 Nylon nut M10 4 37 Hexagon bolt M8×45 6
7 Plastic bushing Φ28×16×Φ16.1 4 38 Hexagon bolt M10×55 2
8 Alloy bushing Φ18×Φ10×11 4
39L/R
L/R pedal tube joint
1 each
9 D-shape washer 4 40 End cap 2
10 Allen bolt M10x20 4 41 Foam grip 2
11 Spring washer d10 4 42 Fixed handlebar 1
12 Flat washer D8×Φ16×1.5 10 43 Pulse wire 2
13 Nylon nut M8 10 44 Spring washer d8 8
14L/R
L/R pedal 1 each 45 Allen bolt M8x16 8
15L/R
L/R pedal support
1 each
46 Handlebar post 1
16 Phillips pan head screw M5x10 4 47 Protective guard 1
17L/R
Protective guard
2 each
48 Tension controller 1
18 Hex bolt Φ12×M10×80 2 49 Mast cover 1
19 Axle bushing3 Φ12×Φ32×15 4 50 Connection wire 1
20 Arc washer D8×Φ19×1.5×R30 6 51 Upper tension cable 1
21 Allen bolt M8×72 2 52 Lower tension cable 1
22 Front end cap 2 53 Sensor wire 1
23 Front bottom tube 1 54a/b Protective guard 2 each
24L/R
L/R swing tube
1 each
55a/b Protective guard 1 each
25 Axle bushin4 Φ16×Φ31×23 6
56L/R
L/R crank 1 each
26a/b Protective guard
1 each
57 Phillips pan head screw 4
27 Phillips tapping screw ST3.5×13 8 58 Arc washer D8×2×Φ25×R39 2
28L/R
L/R handlebar
1 each
59 Tapping screw ST4.2×18 10
29 Foam grip 2 60 Flat washer D12×Φ24×1.5 2
30 Mushroom end cap 2 61 Long axle 1
31 Computer 1
