Master PROHEAT STC PH-1600 User manual

Instruction Manual
Models PH-1600, PH-1610, PH-2600, PH-2610
Mode d'emploi
Modèles PH-1600, PH-1610, PH-2600, PH-2610
Manual de instrucciones
Modelos PH-1600, PH-1610, PH-2600, PH-2610
Bedienungsanleitung
Modelle PH-1600, PH-1610, PH-2600, PH-2610
Original Instructions
Please read, understand and keep this manual for future reference.
Traduction des instructions d'origine
Veillez à lire, comprendre et conserver ce mode d'emploi pour
pouvoir vous y reporter ultérieurement.
Traducción de las Instrucciones originales
Lea, entienda y guarde este manual para futuras consultas.
Übersetzung der Originalanweisungen
Bitte lesen Sie dieses Handbuch aufmerksam durch und bewahren
Sie es zur späteren Zuhilfenahme auf.
Assembled in USA
Assemblé aux États-Unis
Ensamblado en EE. UU.
Montiert in den USA
Surface Temperature Control Heat Gun and
Surface Temperature Control Heat Gun - Dual Mode
Pistolet thermique à régulation de la température de surface et
Pistolet thermique à régulation de la température de surface - Bi-mode
Pistola calentadora para controlar la temperatura de supercie y
Pistola calentadora para controlar la temperatura de supercie – Modo dual
Heißluftpistole mit Oberächentemperaturregelung und
Heißluftpistole mit Oberächentemperaturregelung – Dual-Modus
MA S TER
®
™
PROHEAT STC ®

2www.masterappliance.com www.masterappliance.com

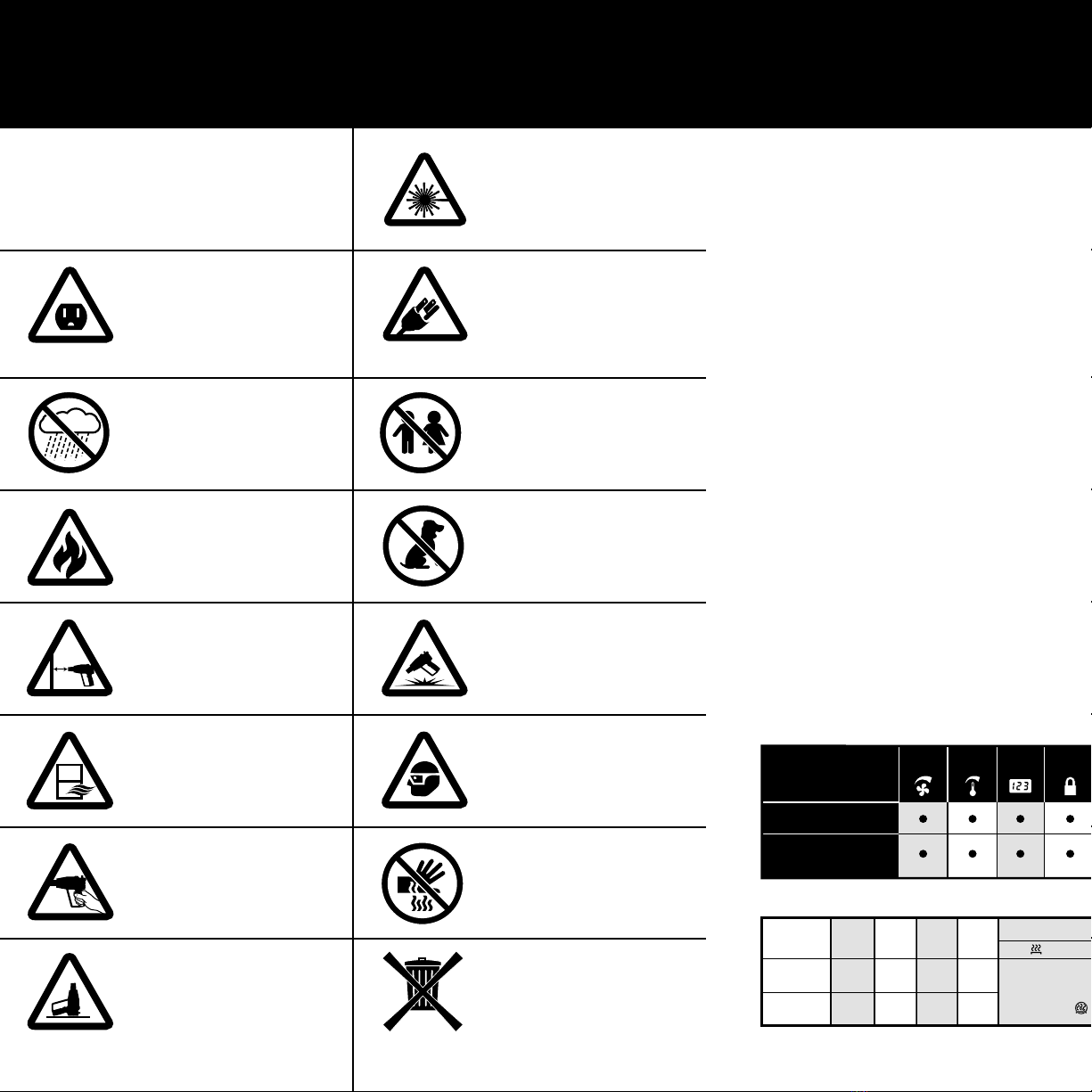

Important Safety Instructions
Heat guns are a source of extremely high-tem-
perature flameless heat (up to 1050˚F / 566˚C).
Extreme caution should be observed when using
these products. READ and FOLLOW these
instructions.
120V/15A 230V/8A
120V/15A 230V/8A
Do not touch nozzle until cool.
To reduce risk of fire or electric
shock, do not expose heat gun to
rain or moisture.
Store indoors.
Keep away from children and persons
with reduced physical, sensory or
mental capabilities or lack of experi-
ence or knowledge.
Do not direct air stream at people
or pets.
Use only on properly-rated electrical
circuits.
Connect to properly grounded outlets
only.
Disconnect from power source during
service and when replacing parts.
When using an extension cord, use
only a 3-wired grounded cord rated
equal to or greater than the appliance.
Connect to properly grounded outlets
only.
Use in well-ventilated area.
Use caution in confined areas.
Do not use near flammable materials
or where fumes, gases or dust are
present.
Do not use in presence of explosive
atmosphere.
Do not leave heat gun unattended
when it is switched on.
Wear safety glasses at all times.
Keep nozzle at least 1”/2.5 cm from
work surface.
Do not apply to the same place for a
long time.
Be aware that heat may be conducted
to combustible materials that are out
of sight.
Place heat gun on its stand after
use and allow it to cool down before
storage.
Caution! Laser radiation. Do not stare
into beam. Class 1 laser product.
Do not drop.
Recycle properly.
Introduction, Product Warranty
& Specications
Introduction
Master’s ProHeat STC is the first heat gun of its kind that has the abilit
the temperature of the work surface. This is done by set
on the LCD and watching the actual work suface temper
target temperature. The ProHeat 1600 is perfect for use on t
of all types where heat control is needed. The ProHeat 1
gun technology a step further and allows the user to toggle bet
sensing mode and the traditional nozzle control heat gun mode
Whether you chose the PH-1600 or PH-1610, be sure t
with the safety and operating instructions inside this man
Product Warranty
Master Heat Tools are carefully tested and inspected bef
We warrant our products to be free from defects in mat
use and service, for one year from date of purchase. In the e
workmanship we will either repair or replace, without char
our judgement shows evidence of such defect.
Warranty does not apply to wearable items such as at
solder tips, heat tips, burners or ejectors, which requir
apply if the heat tool has been misused, abused, tamper
At the end of the warranty period, Master Appliance shall be under no fur
expressed or implied. Master Appliance assumes no r
not cover, any incidental or consequential damages fr
This warranty gives you specific rights.You may also ha
state to state. Warranty information is included within the Instr
or may be obtained by contacting Master’s Customer Ser
Master Appliance Corp.
Attention: Repair Department
2420 18th Street
Racine, WI 53403-2381
USA
120 60 1426 11
V ac Hz Max
Watt
Model
No.
Max
Amp
40 - 270˚C 80 - 540
230 50/60 1320 6.8
Temperature Set
PH-1600
PH-2600
90 - 500˚F
PH-1610
PH-2610
170 - 1000
Note: -models PH-1610, PH-2610 only
Mode
PH-1600, PH-2600
Model No.
Model Name
PH-1610, PH-2610
ProHeat STC
ProHeat STC Dual Mode
Variable
Temp.
Digital
Display
Lock
Controls
Variable
Airflow
Specifications
Features
262-633-7791
800-558-941
sales@mast
www.mast

8www.masterappliance.com www.masterappliance.com
Replacement Parts
4
6
8
5
1
2
3
7
Item Part Number Description
1 35442 Knobs (2)
2 35443 Switch and Lock
3 35444 Cordset Assemb
35452 Cordset Assemb
35453 Cordset Assemb
4 35445 Ribbon Cable
5 35446 Heating Element
35451 Heating Element
6 35447 Housing Kit
7 35448 Nozzle and Har
8 35449 Sensor Cartridge Assemb

10 www.masterappliance.com www.masterappliance.com
Introduction, Garantie du produit,
Caractéristiques & Spécications
Introduction
Le Master’s ProHeat STC est le premier pistolet thermique de sa cat
et contrôler la température de la surface de travail. Il faut pour cela par
ture cible souhaitée sur l'écran LCD, puis attendre que la t
augmente jusqu'à atteindre la température cible. Le pist
ment à une utilisation avec tous les types de surfaces ther
de la température. Le pistolet thermique ProHeat 1610 Bi-mode v
technologie en permettant à son utilisateur d'alterner entr
contrôle de température traditionnel par l'intermédiaire de la b
Quel que soit le modèle de votre choix, PH-1600 ou PH-161
temps de vous familiariser avec les instructions de sécurité et d'utilisation cont
Garantie du produit
Les outils Master Heat ont fait l'objet de tests et d'inspections min
l'usine. Nous garantissons que ce produit est exempt de déf
des conditions normales d'utilisation et d'entretien, pendant un an à compt
En cas de défaut de matériel ou de fabrication, nous pr
ou à l'échange, à notre discrétion, de toute pièce qui, selon notr
La présente garantie ne s'applique pas aux articles por
amovibles, les brosses, les pointes de chauffe, les point
d'éjection qui doivent être remplacés de manière périodique
en cas d'utilisation incorrecte ou abusive de l'outil, ou si celui-ci a ét
À la fin de la période de garantie, Master Appliance ne saur
obligation, expresse ou implicite. Master Appliance décline t
garantie ne couvrira en aucun cas tout dommage indirect ou consécutif r
de ce produit ou de son utilisation.
La présente garantie vous octroie des droits spécifiques
taires vous soient accordés en fonction de la législation en vigueur
états. Les informations relatives à la garantie sont cont
chaque produit ou peuvent être obtenues en contactant le ser
Master Appliance Corp.
Attention: Repair Department
2420 18th Street
Racine, WI 53403-2381
USA
120 60 1426 11
V ac Hz Max
Watt
N° du
Modèle
Max
Amp
40 - 270˚C 80 - 540
230 50/60 1320 6.8
Réglage de Tempér
PH-1600
PH-2600
90 - 500˚F
PH-1610
PH-2610
170 - 1000
Remarque : -Modèles
PH-1610, PH-2610 uniquement
Mode
PH-1600, PH-2600
N° du Modèle
Nom du Modèle
PH-1610, PH-2610
ProHeat STC
ProHeat STC Bi-mode
Temp
variable
Écran
numérique
Vérouillage
Commandes
Débit d'air
variable
Spécifications
Caractéristiques
262-633-7791
800-558-941
sales@mast
www.mast
Consignes de sécurité importantes
Les pistolets thermiques constituent une source
de chaleur sans flamme à très haute tempéra-
ture (pouvant atteindre 566 °C /1050 °F).Veillez
à faire preuve d'une extrême prudence lorsque
vous manipulez ce type d'outils. Veuillez LIRE et
SUIVRE scrupuleusement ces consignes.
120V/15A 230V/8A
120V/15A 230V/8A
Ne pas toucher la buse tant qu'elle
n'a pas refroidi.
Pour réduire les risques d'incendie
ou de choc électrique, ne pas laisser
le pistolet thermique exposé à la
pluie ou à l'humidité.
Conserver à l'intérieur.
Tenir hors de portée des enfants
et des personnes présentant des
capacités physiques, sensorielles ou
mentales amoindries ou un manque
d'expérience ou de connaissances.
Ne pas diriger le flux d'air vers autrui.
Utiliser uniquement sur des circuits
électriques adaptés.
Brancher uniquement sur des prises
électriques reliées à la terre.
Débrancher de la prise électrique
pendant toute réparation et remplace-
ment des pièces.
Si une rallonge est nécessaire, utiliser
uniquement une prise de terre à
3 broches de tension nominale au
moins égale à celle de l'instrument.
Brancher uniquement sur des prises
électriques reliées à la terre.
Utiliser dans des pièces bien
ventilées.
Faire preuve de prudence en cas
d'utilisation dans des espaces
confinés.
Ne pas utiliser à proximité de
matériaux inflammables ou en
présence d'émanations, de gaz ou de
poussière.
Ne pas utiliser dans les atmosphères
explosives.
Ne pas laisser le pistolet thermique
sans surveillance lorsqu'il est allumé.
Porter des lunettes de sécurité à tout
moment.
Garder la buse à une distance minimale
de 2,5 cm/1" de la surface de travail.
Ne pas appliquer sur un même em-
placement trop longtemps.
Sachez que la chaleur peut être conduite
vers des matières combustibles situées
hors de votre vue.
Veuillez replacer le pistolet sur sa
base après utilisation et le laisser
refroidir avant de le ranger.
Attention! Rayonnement de laser.
Ne pas regarder dans le faisceau.
Appareil de classe 1.
Ne pas laisser tomber le produit.
Recycler selon les réglementations
en vigueur.

16 www.masterappliance.com www.masterappliance.com
Numéro
d'article
Numéro
de pièce Description
1 35442 Boutons (2)
2 35443 Assemblage interr
3 35444 Alimentation (120V
35452 Alimentation (230V
35453 Alimentation (240V
4 35445 Câble plat
5 35446 Assemblage de l'élément chauf
35451 Assemblage de l'élément chauf
6 35447 Kit de rangement
7 35448 Buse et matériel
8 35449 Assemblage de la car
Pièces de rechange
4
6
8
5
1
2
3
7

18 www.masterappliance.com www.masterappliance.com
Introducción, garantía del producto,
características y especicaciones
Introducción
Master ProHeat STC es la primera pistola calentadora de est
detectar y controlar la temperatura de la superficie de tr
peratura objetivo deseada en la pantalla LCD y mirando el aument
la superficie de trabajo hasta que llegue a la temperatur
para su uso en superficies sensibles a la temperatura de t
del calor. La pistola calentadora ProHeat 1610 Modo Dual lle
dora un paso más adelante y permite al usuario alternar entr
peratura de la superficie y el modo tradicional de pistola calent
Ya sea que elija la PH-1600 o PH-1610, asegúrese de t
instrucciones de seguridad y funcionamiento incluidas en est
Garantía del producto
Las herramientas calentadoras Master son cuidadosament
antes de ser enviadas desde la fábrica. Garantizamos que n
de defectos en materiales y mano de obra, bajo un uso y ser
desde la fecha de compra. En el caso de un defecto en mat
remos o reemplazaremos, sin coste alguno a nuestra opción, cualquier pieza que a n
juicio muestre evidencia de tal defecto.
La garantía no se aplica a los elementos utilizables como accesor
calefacción, puntas de soldadura, puntas de calor, quemador
sustitución periódica, ni se aplica si la herramienta de calor ha sido mal utilizada, ab
manipulada o alterada.
Al final del periodo de garantía, Master Appliance no tendr
implícita. Master Appliance no asume ninguna responsabilidad por
ningún daño incidental o consecuente de cualquier def
Esta garantía le otorga derechos específicos. Usted también puede t
pueden variar de un estado a otro. La información sobr
de instrucciones para cada producto o se puede obtener poniéndose en cont
Departamento de Servicio al Cliente de Master.
Master Appliance Corp.
Attention: Repair Department
2420 18th Street
Racine, WI 53403-2381
USA
120 60 1426 11
V ac Hz Max
Watt
Modelo
Núm.
Max
Amp
40 - 270˚C 80 - 540
230 50/60 1320 6.8
Ajuste de temper
PH-1600
PH-2600
90 - 500˚F
PH-1610
PH-2610
170 - 1000
Nota: -modelos
PH-1610, PH-2610 solamente
Modo
PH-1600, PH-2600
Modelo Núm.
Nombre del modelo
PH-1610, PH-2610
ProHeat STC
ProHeat STC Modo dual
Temperatura
variable
Pantalla
digital
Controles
de bloqueo
Flujo de aire
variable
Especificaciones
Características
262-633-7791
800-558-941
sales@mast
www.mast
Instrucciones importantes de seguridad
Las pistolas calentadoras son una fuente de
calor sin llama a muy alta temperatura (hasta
566 °C / 1050 °F). Debe observarse una extrema
precaución cuando se utilicen estos productos.
LEA y SIGA estas instrucciones.
120V/15A 230V/8A
120V/15A 230V/8A
No tocar la boquilla hasta que se
enfríe.
Para reducir el riesgo de incendio
o descarga eléctrica, no exponer la
pistola calentadora a la lluvia o la
humedad.
Guardarla en interiores.
Mantener alejado de los niños y de
las personas con capacidades físicas,
sensoriales o mentales reducidas o
falta de experiencia o conocimiento.
No dirigir la corriente de aire hacia
personas o animales domésticos.
Utilizar solamente en circuitos eléctri-
cos correctamente clasificados.
Conectar sólo a enchufes con puesta
a tierra.
Desconectar la fuente de aliment-
ación durante el servicio y al reempla-
zar las piezas.
Cuando se utilice un cable de
extensión, utilizar sólo un cable
trifilar puesto a tierra de clasifi-
cación nominal igual o mayor que el
artefacto.
Conectar sólo a enchufes con puesta
a tierra.
Utilizar en un área bien ventilada.
Tener cuidado en áreas cerradas.
No utilizar cerca de materiales inflam-
ables o donde haya humos, gases
o polvo.
No utilizar en presencia de atmósfera
explosiva.
No dejar la pistola calentadora desa-
tendida cuando esté encendida.
Usar gafas de seguridad en todo
momento.
Mantener la boquilla al menos a
2,5 cm/1" de la superficie de trabajo.
No aplicar en el mismo lugar durante
mucho tiempo.
Téngase en cuenta que el calor se
puede conducir a materiales com-
bustibles que estén fuera de la vista.
Colocar la pistola calentadora en su
soporte después de su uso y dejar
que se enfríe antes de guardarla.
¡Precaución! Radiación láser. No
mirar fijamente el haz. Producto de
láser Clase 1.
No dejarla caer.
Reciclarla correctamente.

24 www.masterappliance.com www.masterappliance.com
Número de
artículo
Número de
pieza Descripción
1 35442 Perillas (2)
2 35443 Conjunto de int
3 35444 Conjunto del cab
(120V, NEMA 5-1
35452 Conjunto del cab
(230V, Euro Plug)
35453 Conjunto del cab
(240V, UK Plug)
4 35445 Cable de cint
5 35446 Conjunto del element
35451 Conjunto del element
6 35447 Kit de alojamient
7 35448 Buse et mat
8 35449 Conjunto del car
Piezas de repuesto
4
6
8
5
1
2
3
7

26 www.masterappliance.com www.masterappliance.com
Einführung, Produktgarantie, Eigenschaften
und technische Daten
Einführung
Master’s ProHeat STC ist die erste Hitzepistole ihrer Ar
fläche fühlen und regeln kann. Dies wird erreicht, indem die ge
dem LCD-Bildschirm eingestellt wird, danach wird der
überwacht, bis die Zieltemperatur erreicht ist. Die ProHeat 1
auf temperaturempfindlichen Oberflächen aller Art, bei denen eine Hitz
ist. Die ProHeat 1610 Dual-Modus bringt die Technologie bei Hitz
weiter und ermöglicht es dem Verwender, zwischen dem Modus der Oberf
messung und der Hitzeregelung der Düse hin und her zu schalt
Nehmen Sie sich sowohl bei Auswahl der PH-1600 als auch der PH-1
Sie sich mit den Sicherheits- und Betriebsanweisungen in dieser Bedien
Produktgarantie
Die Werkzeuge von Master Heat werden vor dem Versand ab
überprüft. Wir garantieren dafür, dass dieses Produkt bei nor
eines Jahres ab dem Kaufdatum von Materialschäden und handw
bleibt. Im Falle materieller oder handwerklicher Mängel w
alle nach unserer Beurteilung davon betroffenen Baut
Die Garantie gilt nicht für Verbrauchsmaterialien wie z. B.
zen, Wärmespitzen, Brenner oder Ejektoren, die regelmäßig ausget
gilt sie, wenn das Hitzewerkzeug missbraucht, falsch verw
Nach Ende der Garantiedauer gelten für Master Appliance k
weder explizit noch implizit. Master Appliance übernimmt k
ingte oder Folgeschäden aus jedwedem Mangel dieses P
dasselbe gilt für die vorliegende Garantie.
Diese Garantie verleiht ihnen spezifische Rechte. Sie k
die je nach Bundesstaat variieren können. Die Garantieinf
Bedienungsanleitung jedes Produktes enthalten oder k
Kundendienstabteilung von Master erhalten werden.
Master Appliance Corp.
Attention: Repair Department
2420 18th Street
Racine, WI 53403-2381
USA
120 60 1426 11
V ac Hz Max
Watt
Modell-
Nr.
Max
Amp
40 - 270˚C 80 - 540
230 50/60 1320 6.8
Temperatureinst
PH-1600
PH-2600
90 - 500˚F
PH-1610
PH-2610
170 - 1000
Anm.: -Nur Modelle PH-1610, PH-2610
Modus
PH-1600, PH-2600
Modell-Nr.
PH-1610, PH-2610
ProHeat STC
ProHeat STC Modo dual
Modellname
Variable
Temp.
Digital-
anzeige
Verriegel-
ungsregler
Variabler
Luftstrom
Technische Daten
Funktionen
262-633-7791
800-558-941
sales@mast
www.mast
Wichtige sicherheitstechnische Informationen
Hitzepistolen sind eine Quelle für extrem hohe
Temperaturen flammenloser Wärme (bis zu
566°C/1050°F). Bei der Verwendung dieser
Produkte ist extreme Vorsicht geboten. LESEN
und BEFOLGEN Sie diese Anweisungen.
120V/15A 230V/8A
120V/15A 230V/8A
Düse nicht berühren, bevor sie
abgekühlt ist.
Heißluftpistole nicht Regen oder
Feuchtigkeit aussetzen, um die
Gefahr eines Feuers oder Strom-
schlags zu verringern.
Im Innenbereich lagern.
Von Kindern und Personen mit einge-
schränkten physischen, sensorischen
oder geistigen Fähigkeiten oder
mangelnder Erfahrung oder Wissen
fernhalten.
Luftstrom nicht auf Personen oder
Tiere richten.
Nur an ordnungsgemäß zugelass-
enen Schaltkreisen verwenden.
Nur an ordnungsgemäß geerdete
Steckdosen anschließen.
Bei Wartung und Einbau von Ersatz-
teilen vom Netz trennen.
Bei Verwendung eines Verlänger-
ungskabels, verwenden Sie nur ein
geerdetes Kabel mit 3 Leitern, das
mindestens so hoch eingestuft ist wie
das Gerät.
Nur an ordnungsgemäß geerdete
Steckdosen anschließen.
In einem gut gelüfteten Bereich
verwenden.
In geschlossenen Räumen mit
Vorsicht anwenden.
Nicht in der Nähe von brennbaren
Materialien oder wo Dämpfe, Gase
oder Stäube vorhanden sind,
verwenden.
Nicht in potenziell explosiver
Umgebung verwenden.
Hitzepistole nicht unbeaufsichtigt
lassen, wenn sie eingeschaltet ist.
Jederzeit Schutzbrille verwenden.
Halten Sie die Düse mindestens
2,5 cm/1" von der Arbeitsfläche entfernt.
Nicht für einen längeren Zeitraum an
der gleichen Stelle anwenden.
Seien Sie sich bewusst, dass Hitze an
nicht unmittelbar sichtbare entflammbare
Materialien weitergeleitet werden kann.
Hitzepistole nach Verwendung
auf ihren Ständer stellen, bis sie
abgekühlt ist und dann einlagern.
Vorsicht! Laserstrahlung. Nicht in den
Strahl schauen. Laserprodukt der
Klasse 1.
Nicht fallen lassen.
Ordnungsgemäß entsorgen.

32 www.masterappliance.com www.masterappliance.com
Artikel-
nummer
Teile-
nummer Beschreibung
1 35442 Knöpfe (2)
2 35443 Schalter/Verschluss
3 35444 Netzkabel (120V, NEMA 5-1
35452 Netzkabel (230V, Eur
35453 Netzkabel (240V, UK Plug)
4 35445 Flachbandkabel
5 35446 Erhitzerelement (1
35451 Erhitzerelement (230V)
6 35447 Gehäusekit
7 35448 Düse und Hardwar
8 35449 Sensorkartusche
Ersatzteile
4
6
8
5
1
2
3
7
