MasterCraft 068-0003-4 User manual

continuation tabs
IMPORTANT:
Please read this manual carefully before assembling
and using this cabinet and save it for reference.
INSTRUCTION
MANUAL
TALL CABINET
Model no. 068-0003-4

headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
1
TABLE OF CONTENTS
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0003-4 | contact us 1-800-689-9928
If any parts are missing or damaged, or if you have any questions,
please call our toll-free helpline at 1-800-689-9928.
SAVE THESE INSTRUCTIONS
This manual contains important safety and operating instructions.
Read all instructions and follow them with use of this product.
NOTE:
TABLE OF CONTENTS
2
3
4
8
Safety
Parts List
Assembly Instructions
Warranty

2
SAFETY
• To reduce the risk of serious injury, read the following safety
instructions before assembling and using the cabinet.
• This cabinet is intended for domestic, indoor use only.
• The cabinet should be positioned on a level surface.
• Any assembly or maintenance of the cabinet must be carried
out by adults only.
• Arrange for necessary manpower when assembling and moving
the cabinet.
• Check all the nuts and bolts periodically for tightness.
When required, tighten them again.
• Use a slightly damp, soft cloth to clean the cabinet.
• Do not stand on the cabinet and do not use it as a scaffold.
• Do not exceed the weight limit specified for this cabinet.
Each shelf: 200 lb (91 kg)
Bottom panel: 400 lb (182 kg)
Total load: 1000 lb (450 kg)
SAVE THESE INSTRUCTIONS
This manual contains important safety and operating instructions.
Read all instructions and follow them with use of this product.

3
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0003-4 | contact us 1-800-689-9928
PARTS LIST
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
PARTS LIST
No.
1
2
3
4
5
6
7
8
9
10
13
14
15
16
No.
18
19
20
21
22
23
24
25
27
27-B
55
55-A
60
61
Description
M4 x 18 screw
M4 x 8 screw
M4 x 30 screw
Screwdriver
Key
Magnet
Levelling foot
Wrench
M4 Washer
M8 Washer
M6 x 50 screw
Wall anchor
Mounting strap
M4 x 12 screw
Description
Left panel
Right panel
Top panel
Bottom panel
Middle shelf
Left door
Right door
Upper back panel
Middle back panel
Bottom back panel
Hook
Bumper
Corner protector A
Corner protector B
Qty.
1
1
1
1
3
1
1
1
2
1
12
4
2
2
PARTS LIST
55
19
15
1
16
61
27
3
13
5
5
5
4
67
9
860
916
15
10
20
24
18
14
2
23
27-B 55-A
60
19
18
20
61 M4 x 12L
27-B
Washer (M8)
Mounting strap
27 Washer (M4)
55 M6 x 50L
Wall anchor
55-A
Qty.
16
102
6
1
2
2
4
1
2
2
2
2
2
2

4
ASSEMBLY INSTRUCTIONS
ASSEMBLY PREPARATION
• Assemble the storage cabinet on a clean, level surface.
• Remove all items from the packaging box and ensure that all parts listed on page
4 are included.
• When installing parts that have more than one screw, tighten all screws by hand
before tightening them with the screwdriver.
ASSEMBLY INSTRUCTIONS

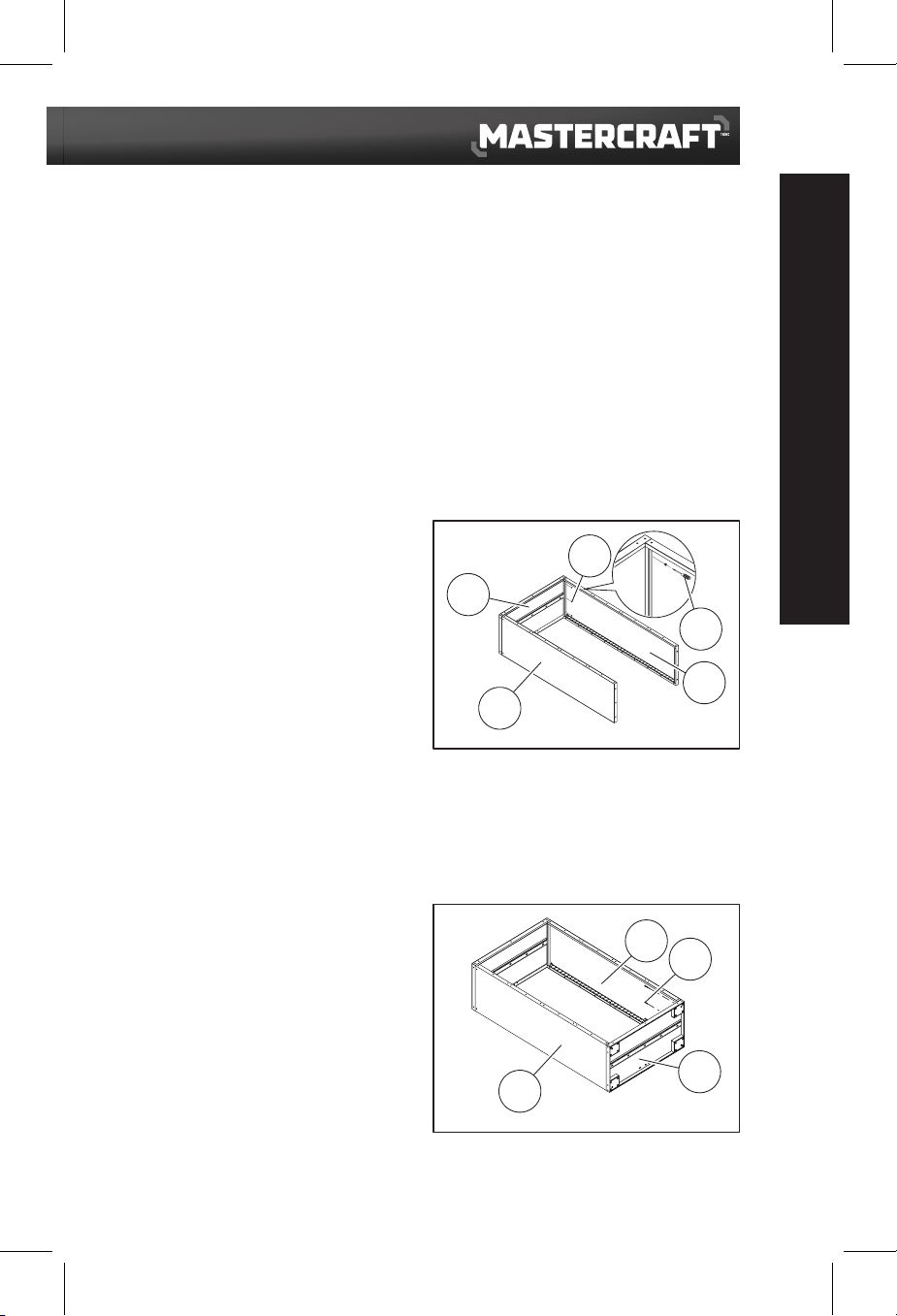

1. Attach the left panel (Part 1) and
right panel (Part 2) to the top panel
(Part 3). Insert three M4 x 8 screws
(Part 19) into each of the side panels
and tighten them using the screwdriver
(Part 21) (Fig. A).
Note: Make sure the front of the cabinet frame
is facing down. Once the cabinet frame is
assembled, turn the cabinet frame to the upright
position to attach the back panels.
Note: As the cabinet frame is assembled
upside down, use carpet or blanket while
assembling the cabinet so that cabinet front
does not get scratched.
2. Attach the left panel (Part 1) and
right panel (Part 2) to the bottom panel
(Part 4). Insert three M4 x 30 screws
(Part 20) into each of the side the
panels and tighten them using the
screwdriver (Part 21) (Fig. B).
Fig. A
2
1
3
19
21
Fig. B
20
4
1
2

5
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0003-4 | contact us 1-800-689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
ASSEMBLY INSTRUCTIONS

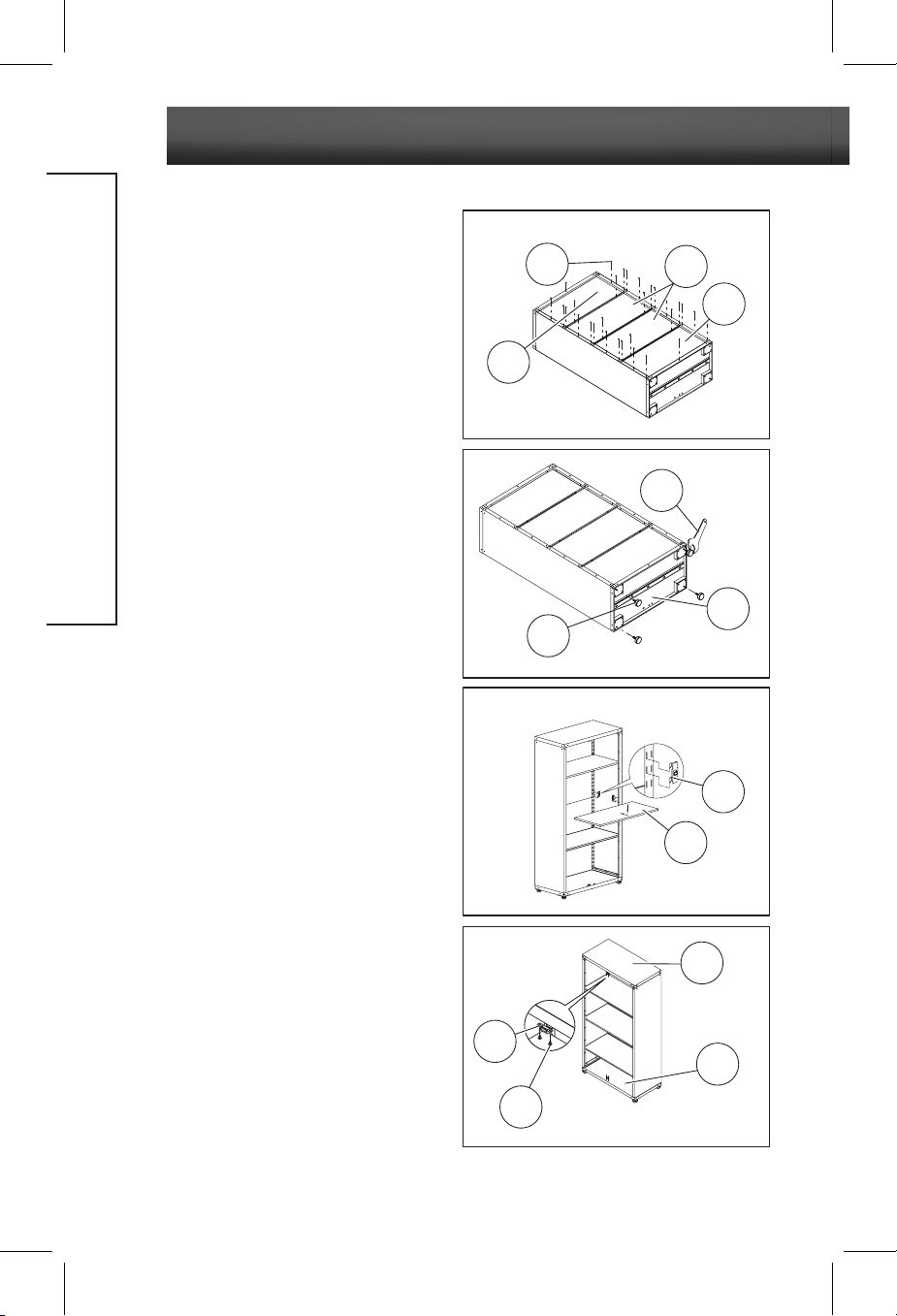

3. Attach the bottom back panel (Part
10), middle back panels (Part 9) and
upper back panel (Part 8) to the
assembled cabinet frame. Starting
from the bottom back panel, insert 30
M4 x 8 screws (Part 19) into the screw
holes of all the back panels and tighten
them using the screwdriver (Part 21)
(Fig. C).
Note: Two screw holes for corner protectors
are reserved across the top panel and the bottom
panel.
4. Install the levelling feet (Part 24) on
the bottom panel (Part 4) using the
wrench (Part 25) (Fig. D).
5. Turn the cabinet frame to the upright
position.
6. Choose the desired height for
placing each middle shelf (Part 5)
inside the cabinet. Then pull down the
hooks (Part 13) into the hook slots
provided, making sure the four hooks
are placed at the same height. Place
the shelves into the cabinet frame and
press them down onto the hooks ( Fig. E).
7. Attach one of two magnets (Part 23)
to the top panel (Part 3) and another
magnet to the bottom panel (Part 4).
Insert two M4 x 8 screws (Part 19) into
each magnet and tighten them using
the screwdriver (Part 21) (Fig. F).
Fig. C
8
9
19
10
Fig. D
4
24
25
Fig. E
5
13
Fig. F
3
4
19
23

6
ASSEMBLY INSTRUCTIONS

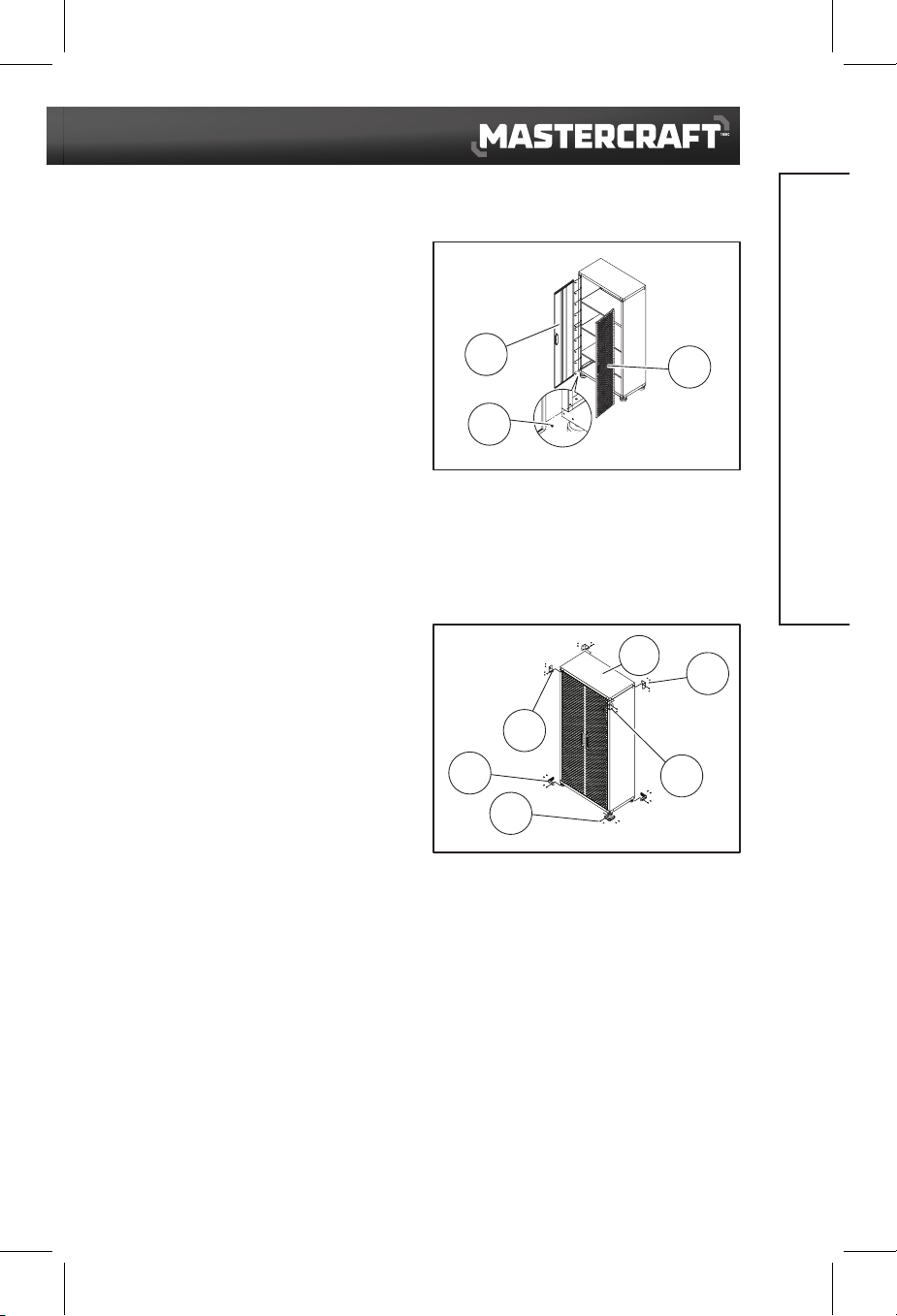

8. Attach the left door (Part 6) and
right door (Part 7) on correspond-
ing sides of the cabinet frame.
Insert 10 M4 x 8 screws (Part 19)
into each door and tighten them
using the screwdriver (Part 21)
(Fig. G).
9. Place the bumpers (Part 14) on
the corners of the bottom panel.
Insert four M4 x 18 screws (Part
18) into each bumper and tighten
them using the screwdriver (Part
21). Then place the corner
protectors A (Part 16) on the front
right and rear left and corner
protectors B (Part 15) on the front
left and rear right of the top panel
(Part 3). Insert five M4 x 8 screws
(Part 19) into each corner protector
and tighten them using the
screwdriver (Part 21) (Fig. H).
Fig. G
67
19
Fig. H
16
18
19
3
15
14

7
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0003-4 | contact us 1-800-689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
ASSEMBLY INSTRUCTIONS

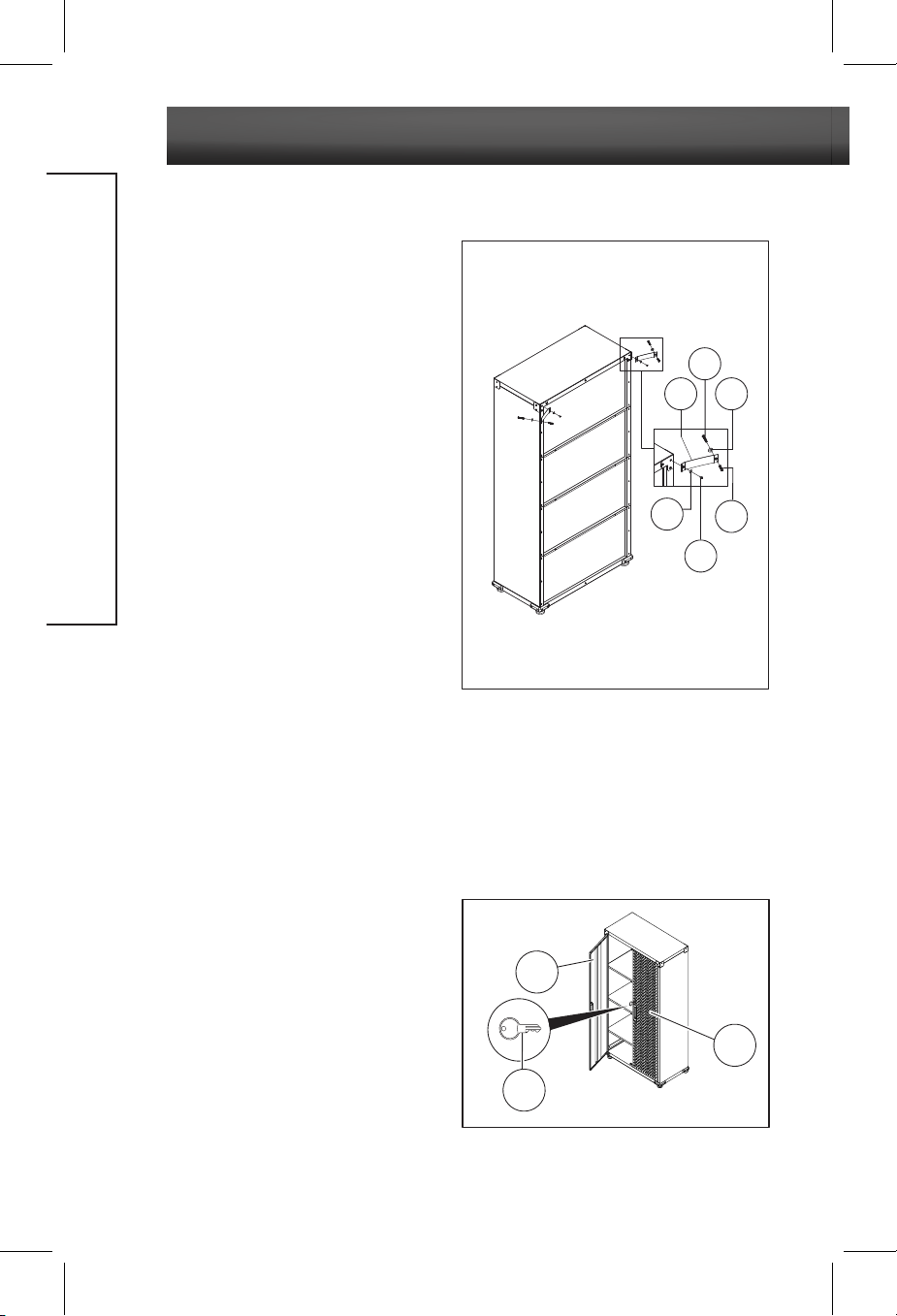

10. Install Mounting Strap (Part 60)
(Fig. I).
A. Remove one M4 x 8 screw (Part
19) from the back corner protector.
This screw will no longer be
needed.
B. Attach the mounting strap (Part
60) to the back corner protector as
shown in Fig. I using M4 x 12
screw (Part 61) and M4 washer
(Part 27).
C. Drill a hole in the wall with a
5/16" drill bill and insert the wall
anchor (Part 55-A) into the hole.
D. Attach the other end of the
mounting strap (Part 60) to the wall
using M6 x 50 screw (Part 55) and
M8 washer (Part 27-B).
Repeat steps A through D to install
the other mounting strap.
11. The storage cabinet is ready to
be used. Use the keys (Part 22) to
lock the left door (Part 6) and right
door (Part 7), if desired (Fig. J).
Fig. I
60
27
61
27-B
55-A
55
Fig. J
22
7
6

8
WARRANTY
This Mastercraft® product carries a one (1) year warranty from the date of the original
retail purchase against defects in material and workmanship. Subject to the conditions
and limitations described below, this product, if returned to us with proof of purchase
within the stated warranty period and if covered under this warranty, will be repaired
or replaced (with the same model, or one of equal value or specification), at our discre-
tion. We will bear the cost of any repair or replacement and any costs of labour relating
thereto.
This warranty is subject to the following conditions and limitations:
a. a bill of sale verifying the purchase and purchase date must be provided;
b. this warranty will not apply to any product or part thereof which is worn or broken
or which has become inoperative due to abuse, misuse, accidental damage, neglect or
lack of proper installation, operation or maintenance (as outlined in the applicable
owner's manual or operating instructions) or which is being used for industrial, profes-
sional, commercial or rental purposes;
c. this warranty will not apply to normal wear and tear or to expendable parts or acces-
sories that may be supplied with the product which are expected to become inopera-
tive or unusable after a reasonable period of use;
d. this warranty will not apply to routine maintenance and consumable items such as,
but not limited to, fuel, lubricants, vacuum bags, blades, belts, sandpaper, bits, fluids,
tune-ups or adjustments;
e. this warranty will not apply where damage is caused by repairs made or attempted
by others (i.e., persons not authorized by the manufacturer);
f. this warranty will not apply to any product that was sold to the original purchaser as
a reconditioned or refurbished product (unless otherwise specified in writing);
g. this warranty will not apply to any product or part thereof if any part from another
manufacturer is installed therein or any repairs or alterations have been made or
attempted by unauthorized persons;
h. this warranty will not apply to normal deterioration of the exterior finish, such as, but
not limited to, scratches, dents, paint chips, or to any corrosion or discolouring by heat,
abrasive and chemical cleaners; and
i. this warranty will not apply to component parts sold by and identified as the product
of another company, which shall be covered under the product manufacturer's
warranty, if any.

Additional Limitations
This warranty applies only to the original purchaser and may not be
transferred. Neither the retailer not the manufacturer shall be liable for
any other expense, loss or damage, including, without limitation, any
indirect, incidental, consequential or exemplary damages arising in
connection with the sale, use or inability to use this product.
Notice to Consumer
This warranty gives you specific legal rights, and you may have other
rights, which may vary from province to province. The provisions
contained in this warranty are not intended to limit, modify, take away
from, disclaim or exclude any statutory warranties set forth in any applica-
ble provincial or federal legislation.
Made in China
Imported by
Mastercraft Canada Toronto, Canada M4S 2B8
headline bars
continuation tabs
notes
warnings

ARMOIRE HAUTE
Modèle nº 068-0003-4
continuation tabs
IMPORTANT :
Veuillez lire attentivement ce guide avant d’assembler
et d’utiliser cette armoire haute et le conserver à titre de référence.
GUIDE
D’UTILISATION

headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
1
TABLE DES MATIÈRES
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0003-4 | Contactez-nous au 1 800 689-9928
TABLE DES MATIÈRES
2
3
4
8
Sécurité
Liste des pièces
Instructions d’assemblage
Garantie
REMARQUE :
Si des pièces sont manquantes ou endommagées, ou si vous avez des questions,
veuillez contacter notre service de soutien téléphonique sans frais au 1 800 689-9928.
CONSERVEZ CES INSTRUCTIONS
Le présent guide d’utilisation contient un mode d’emploi et des
consignes de sécurité importants. Lisez et respectez toutes les
instructions lorsque vous utilisez cet article.

2
SÉCURITÉ
• Pour réduire les risques de blessures graves, lisez les consignes de
sécurité suivantes avant d’assembler et d’utiliser l’armoire.
• Cette armoire est conçue pour un usage domestique, à l’intérieur
seulement.
• L’armoire doit être placée sur une surface plane.
• Tout assemblage ou entretien de l’armoire doit être effectué par des
adultes seulement.
• Demandez à d’autres personnes de vous aider à assembler et
déplacer l'armoire.
• Vérifiez périodiquement le serrage de tous les écrous et boulons.
Au besoin, resserrez-les.
• Utilisez un chiffon doux légèrement humide pour nettoyer l’armoire.
• Ne vous tenez pas debout sur l’armoire et ne l’utilisez pas comme
échafaudage.
• Ne dépassez pas la limite de poids spécifiée pour cette armoire.
Capacité de chaque tablette : 200 lb (91 kg)
Capacité du panneau inférieur : 400 lb (182 kg)
Capacité totale : 1 000 lb (450 kg)
CONSERVEZ CES INSTRUCTIONS
Le présent guide d’utilisation contient un mode d’emploi et des
consignes de sécurité importants. Lisez et respectez toutes les
instructions lorsque vous utilisez cet article.

3
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0003-4 | Contactez-nous au 1 800 689-9928
LISTE DES PIÉCES
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
Nº
1
2
3
4
5
6
7
8
9
10
13
14
15
16
Nº
18
19
20
21
22
23
24
25
27
27-B
55
55-A
60
61
Description
Vis M4 x 18
Vis M4 x 8
Vis M4 x 30
Tournevis
Clé
Aimant
Pied de nivellement
Clé plate
M4 Rondelle
M8 Rondelle
Vis M6 x 50
Cheville d'ancrage
Sangle de fixation
Vis (M4 x 12)
Description
Panneau de gauche
Panneau de droite
Panneau supérieur
Panneau inférieur
Tablette
Porte gauche
Porte droite
Panneau arrière supérieur
Panneau arrière intermédiaire
Panneau arrière inférieur
Crochet
Pare-chocs
Protecteur de coin A
Protecteur de coin B
Qté
1
1
1
1
3
1
1
1
2
1
12
4
2
2
LISTE DES PIÈCES
55
19
15
1
16
61
27
3
13
5
5
5
4
67
9
860
916
15
10
20
24
18
14
2
23
27-B 55-A
60
19
18
20
61 Vis (M4 x 12L)
27-B
Rondelle (M8)
Sangle de fixation
27 Rondelle (M4)
55 Vis (M6 x 50L)
Cheville d'ancrage
55-A
Qté
16
80
6
1
2
2
4
1
2
2
2
2
2
2

4
INSTRUCTIONS D’ASSEMBLAGE
Préparation de montage
• Montez l'armoire de rangement sur une surface propre et plane.
• Retirez tous les éléments de la boîte d'emballage et assurez-vous que toutes les
pièces énumérées précédemment sont disponibles.
• En installant les pièces qui ont plus d'une vis, serrez toutes les vis à la main
avant de les serrer avec le tournevis fourni.
Instructions de montage
1. Fixez les panneaux gauche et droit
(1 et 2) sur le panneau supérieur (3).
Insérez trois vis M4 x 8 (19) dans
chacun des côtés des panneaux et les
serrer à l'aide du tournevis (21) (Fig. A).
Remarque : Assurez-vous que l'avant du
châssis de l'armoire est orienté vers le bas. Une
fois le châssis de l'armoire monté, tournez le
châssis de l'armoire en position droite pour fixer
les panneaux arrières.
Remarque : Comme le châssis de l'armoire
est monté à l'envers vers le bas, utilisez un tapis
ou une couverture lors de l'assemblage de
l'armoire de sorte que l'avant de l'armoire ne se
raye pas.
2. Fixez les panneaux gauche et droit
(1 et 2) sur le panneau de fond (4).
Insérez trois vis M4 x 30 (20) chacun
des côtés des panneaux et les serrer
avec le tournevis (Fig. B).
2
1
3
19
21
20
4
1
2
Fig. A
Fig. B

5
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0003-4 | Contactez-nous au 1 800 689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
INSTRUCTIONS D’ASSEMBLAGE
3. Fixez le panneau arrière inférieur
(10), les panneaux arrière intermédi-
aires (9) et le panneau arrière
supérieur (8) au châssis assemblé de
l'armoire. En partant du panneau
arrière inférieur, insérez les vis M4 x 8
(19) dans les trous de vis de l'ensem-
ble des panneaux arrières et serrez-les
à l'aide du tournevis (21) (Fig. C).
Remarque : Deux trous de vis pour
protecteurs de coin sont réservés dans les
panneaux supérieur et inférieur.
4. Installez les pieds de nivellement
(24) sur le panneau inférieur (4) en
utilisant la clé plate (25) (Fig. D).
5. Tournez le châssis de l'armoire en
position droite.
6. Choisissez la hauteur désirée pour
placer chaque tablette (5) à l'intérieur
de l'armoire. Puis, insérez les quatre
crochets crochets (13) dans les fentes
prévues, en vous assurant de tous les
placer à la même hauteur. Glissez les
tablettes dans le chassis de l'armoire
et appuyez-les vers le bas sur les
crochets (Fig. E).
7. Fixez l'un des deux aimants (23) au
panneau supérieur (3) et l'autre au
panneau inférieur (4). Insérez deux vis M4
x 8 (19) dans chaque aimant et serrez-les
à l'aide du tournevis (21) (Fig. F).
Fig. C
8
9
19
10
Fig. D
4
24
25
Fig. E
5
13
3
4
19
23
Fig. F

6
INSTRUCTIONS D’ASSEMBLAGE
8. Fixez les portes de gauche et de
droite (6 et 7) sur les côtés
correspondants du châssis de
l'armoire. Insérez dix vis
M4 x 8 (19) dans chaque porte et
serrez-les avec un tournevis (21)
(Fig. G).
9. Placez le pare-chocs (14) sur
les coins du panneau inférieur.
Insérez quatre vis M4 x 18 (18)
dans chaque pare-chocs et
serrez-les avec un tournevis (21).
Placez ensuite les protecteurs de
coin A (16) sur l'avant droit et les
protecteurs de coin B (15) sur
l'avant gauche et l'arrière droit du
panneau supérieur (3). Insérez cinq
vis M4 x 8 (19) sur chaque
protecteur de coin et serrez-les à
l'aide du tournevis (21) (Fig. H).
Fig. G
67
19
Fig. H
16
18
19
3
15
14

7
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0003-4 | Contactez-nous au 1 800 689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
INSTRUCTIONS D’ASSEMBLAGE
10. Installez une sangle de fixation
(60) (Fig. I).
A. Retirez une vis M4 x 8 (19) du
protecteur de coin arrière Cette vis
ne sera plus utilisée.
B. Fixez une sangle de fixation (60)
au protecteur de coin arrière
comme indiqué à la figure I au
moyen d’une vis M4 x 12 (61) et
d’une rondelle M4 (27).
C. Percez un trou dans le mur à
l’aide d’une mèche de 5/16 po,
puis insérez une cheville d’ancrage
(55-A) dans le trou.
D. Fixez l'autre extrémité de la
sangle de fixation (60) au mur au
moyen d’une vis M (55) et d’une
rondelle (27-B).
Répétez les étapes A à D pour
installer l'autre sangle de fixation.
11. L’armoire de rangement est
prête à l'emploi. Utilisez les clés
(22) pour verrouiller la porte
gauche (6) et la porte droite (7),
selon les besoins (Fig. J).
7
Fig. J
22
6
Fig. I
60
27
61
27-B
55-A
55
7

8
GARANTIE
Ce produit MastercraftMD est garanti pour une période de un (1) an à compter de la date d'achat
au détail d'origine, contre les défauts de matériaux et de fabrication. Sous réserve des
conditions et limitations décrites ci-dessous, ce produit, s’il nous est retourné avec une preuve
d’achat au cours de la période de garantie indiquée et s’il est couvert par cette garantie, sera
réparé ou remplacé (avec le même modèle, ou un modèle de valeur ou de spécifications égales),
à notre discrétion. Nous assumerons les frais liés à la réparation ou au remplacement ainsi que
le coût de la main-d’œuvre connexe.
La présente garantie est assujettie aux conditions et restrictions qui suivent:
a. une preuve d’achat confirmant l’achat et la date d’achat doit être fournie;
b. la présente garantie ne s’applique à aucun article ou pièce d’un article qui est usé ou brisé,
qui est devenu hors d’usage en raison d’un emploi abusif ou inapproprié, d’un dommage
accidentel, d’une négligence ou d’une installation, d’une utilisation ou d’un entretien inappro-
priés (selon la description figurant dans le guide d’utilisation ou le mode d’emploi applicable) ou
qui est utilisé à des fins industrielles, professionnelles, commerciales ou locatives;
c. la présente garantie ne s’applique pas à l’usure normale ou aux pièces ou accessoires non
réutilisables qui sont fournis avec le produit et qui deviendront vraisemblablement inutilisables
ou hors d’usage après une période d’utilisation raisonnable;
d. la présente garantie ne s’applique pas à l’entretien régulier et aux articles de consommation
comme le carburant, les lubrifiants, les sacs d’aspirateur, les lames, les courroies, le papier
abrasif, les embouts, les mises au point ou les réglages;
e. la présente garantie ne s’applique pas lorsque les dommages sont causés par des répara-
tions ou des tentatives de réparation faites par des tiers (c’est-à-dire des personnes non
autorisées par le fabricant);
f. la présente garantie ne s’applique à aucun produit qui a été vendu à l’acheteur original à titre
de produit remis en état ou remis à neuf (à moins qu’il n’en soit prévu autrement par écrit);
g. la présente garantie ne s’applique à aucun produit qui a été vendu à l’acheteur original à titre
de produit remis en état ou remis à neuf (à moins qu’il n’en soit prévu autrement par écrit);
h. la présente garantie ne s’applique pas à la détérioration normale du fini extérieur, notamment
les éraflures, les bosses et les éclats de peinture, ou à la corrosion ou à la décoloration causée
par la chaleur, les produits abrasifs et les produits de nettoyage chimiques; et
i. la présente garantie ne s’applique pas aux pièces vendues par une autre entreprise et décrites
comme telles, lesquelles pièces sont couvertes par la garantie du fabricant s’y rapportant, le cas
échéant.

headline bars
continuation tabs
notes
warnings
Restrictions supplémentaires
La présente garantie s’applique uniquement à l’acheteur original et ne
peut être transférée. Ni le détaillant ni le fabricant ne sont responsables
des autres frais, pertes ou dommages, y compris les dommages indirects,
accessoires, consécutifs ou exemplaires liés à la vente ou à l’utilisation du
présent produit ou à l’impossibilité de l’utiliser.
Avis au consommateur
La présente garantie vous accorde des droits spécifiques, mais vous
pourriez disposer d’autres droits, qui peuvent différer d’une province à
l’autre. Les dispositions qui figurent dans la présente garantie ne visent
pas à limiter, à modifier, à réduire ou à exclure une quelconque garantie
prévue dans les lois provinciales ou fédérales applicables.
Fabriqué en Chine
Importé par
Mastercraft Canada Toronto, Canada M4S 2B8
