MasterCraft 068-0018-0 User manual

continuation tabs
IMPORTANT:
Please read this manual carefully before assembling INSTRUCTION
MANUAL
WIDE CABINET
Model no. 068-0018-0
and using this cabinet and save it for reference.

TABLE OF CONTENTS
Safety
Parts List
Assembly Instructions
Care Instructions
Warranty
2
3
4
9
10
1
TABLE OF CONTENTS
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0018-0 | contact us 1-800-689-9928
If any parts are missing or damaged, or if you have any questions,
please call our toll-free helpline at 1-800-689-9928.
SAVE THESE INSTRUCTIONS
This manual contains important safety and operating instructions.
Read all instructions and follow them with use of this product.
NOTE:

2
SAFETY
• To reduce the risk of serious injury, read the following safety
instructions before assembling and using the cabinet.
• This cabinet is intended for domestic, indoor use only.
• The cabinet should be positioned on a level surface.
• Any assembly or maintenance of the cabinet must be carried
out by adults only.
• Arrange for necessary manpower when assembling and moving
the cabinet.
• Check all the nuts and bolts periodically for tightness.
When required, tighten them again.
• Use a slightly damp, soft cloth to clean the cabinet.
• Do not stand on the cabinet and do not use it as a scaffold.
• Do not exceed the weight limit specified for this cabinet.
Maximum middle shelves load: 66 lb (30 kg).
Maximum cabinet load: 330 lb (150 kg).
SAVE THESE INSTRUCTIONS
This manual contains important safety and operating instructions.
Read all instructions and follow them with use of this product.

3

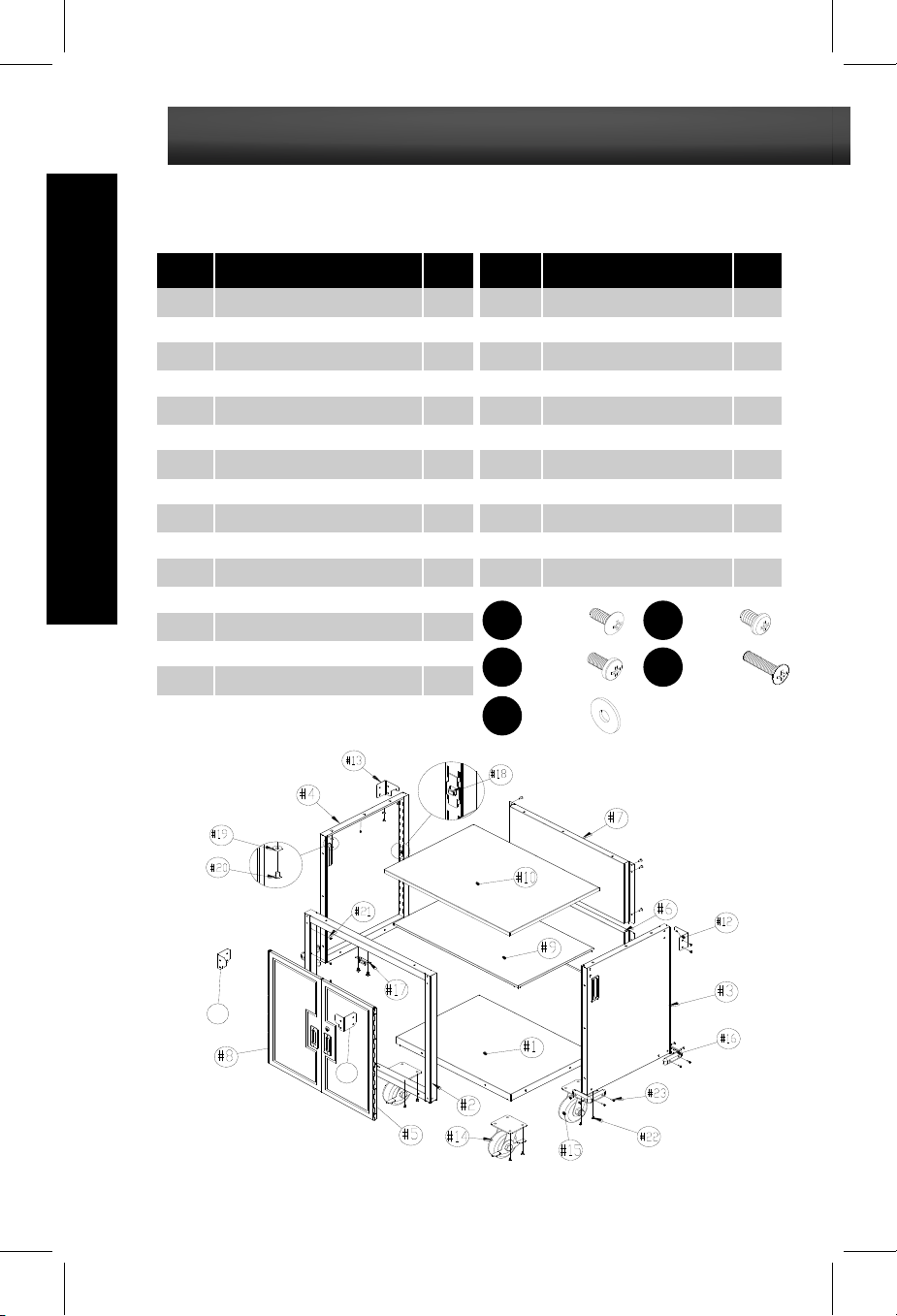

PARTS LIST
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0018-0 | contact us 1-800-689-9928
No.
1
2
3
4
5
6
7
8
9
10
11-1
11-2
12
13
14
Description
Bottom panel
Front frame
Right side panel
Left side panel
Right door panel
Bottom back panel
Upper back panel
Left door panel
Middle shelf
Solid wood board
Left front corner protector
Right front corner protector
Right back corner protector
Left back corner protector
Swivel wheel with brake
Qty.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
PARTS LIST
No.
15
16
17
18
19
20
21
22
23
24
27
Description
Swivel wheel w/o brake
Bumper
Magnet
Hook
Washer (M4)
Screw A (M4x10)
Screw B (M4x8)
Screw D (M8x18)
Screw C (M4x18)
Screwdriver
Key (attached at the door handle)
Qty.
2
4
2
4
4
54
10
16
16
1
2
20
M4x10
22
M8x18
21
M4x8
23
M4x18
19
M4
#11-1
#11-2

4
ASSEMBLY INSTRUCTIONS
ASSEMBLY PREPARATION
• Begin the assembly of this cabinet on a clean, level surface.
• Remove all items from the box and ensure that all parts listed on page 3 are
present.
• When installing parts that have more than one screw, tighten all screws by
hand before finishing tightening them with the provided screwdriver (24).
ASSEMBLY INSTRUCTIONS

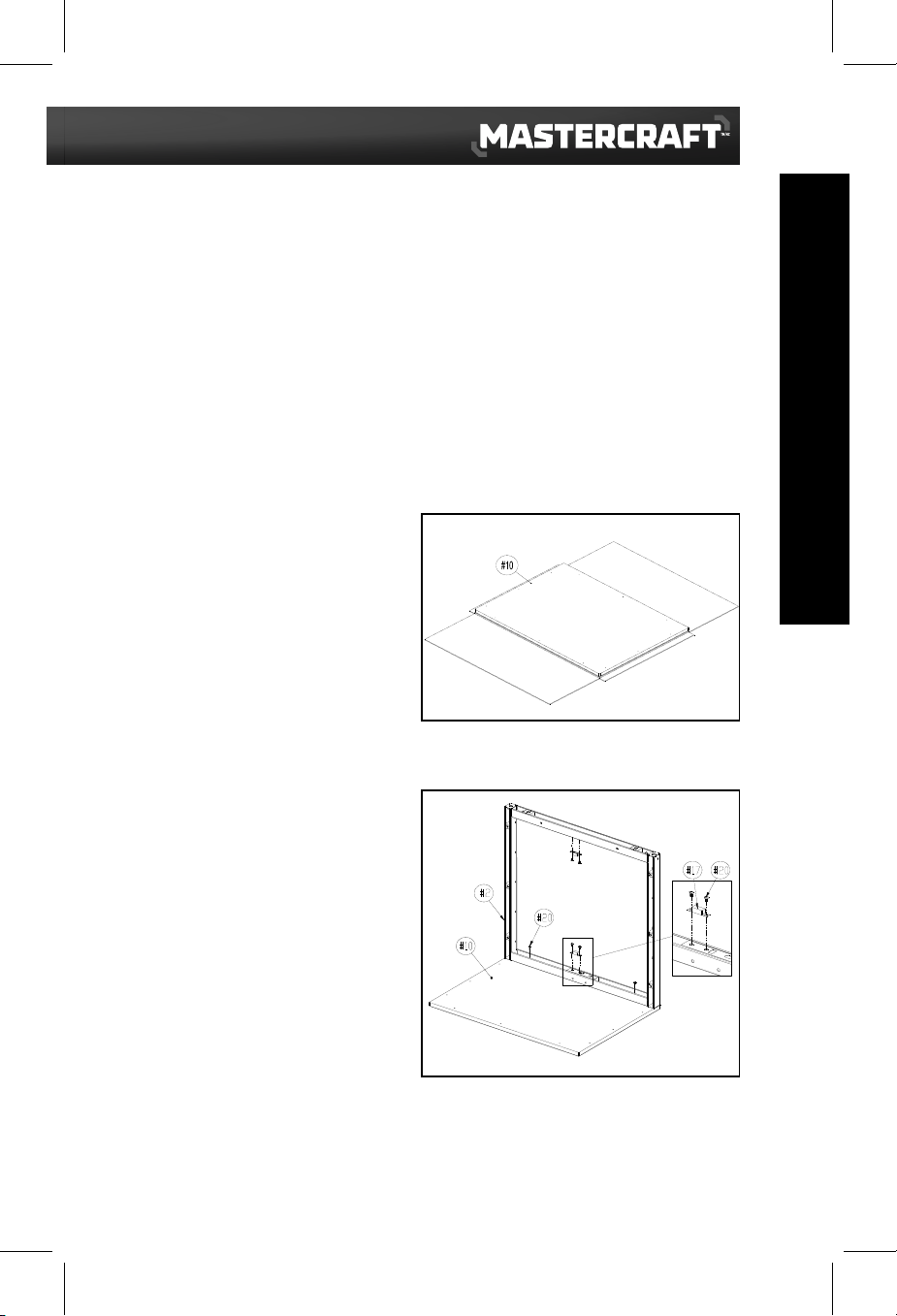

STEP 1
Open the package, remove and place
all parts to the side. Then open the
interior packaging containing the solid
wood board (10).
Note: The solid wood board is packed within
an inner cardboard box.
STEP 2
Attach the magnets (17) to the front
frame (2)—one onto the top inside of
the front frame near to the elliptical
hole, and another one on the bottom of
the front frame (2) which is also near
an elliptical hole—using the screw-
driver (24) with four M4x10 screws A
(20) to secure.
Then, attach the front frame (2) onto
the solid wood board (10). Line up
screw holes and use the screwdriver
(24) with two M4x10 screws A (20) to
secure.
Front
Back

headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
5
ASSEMBLY INSTRUCTIONS
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0018-0 | contact us 1-800-689-9928

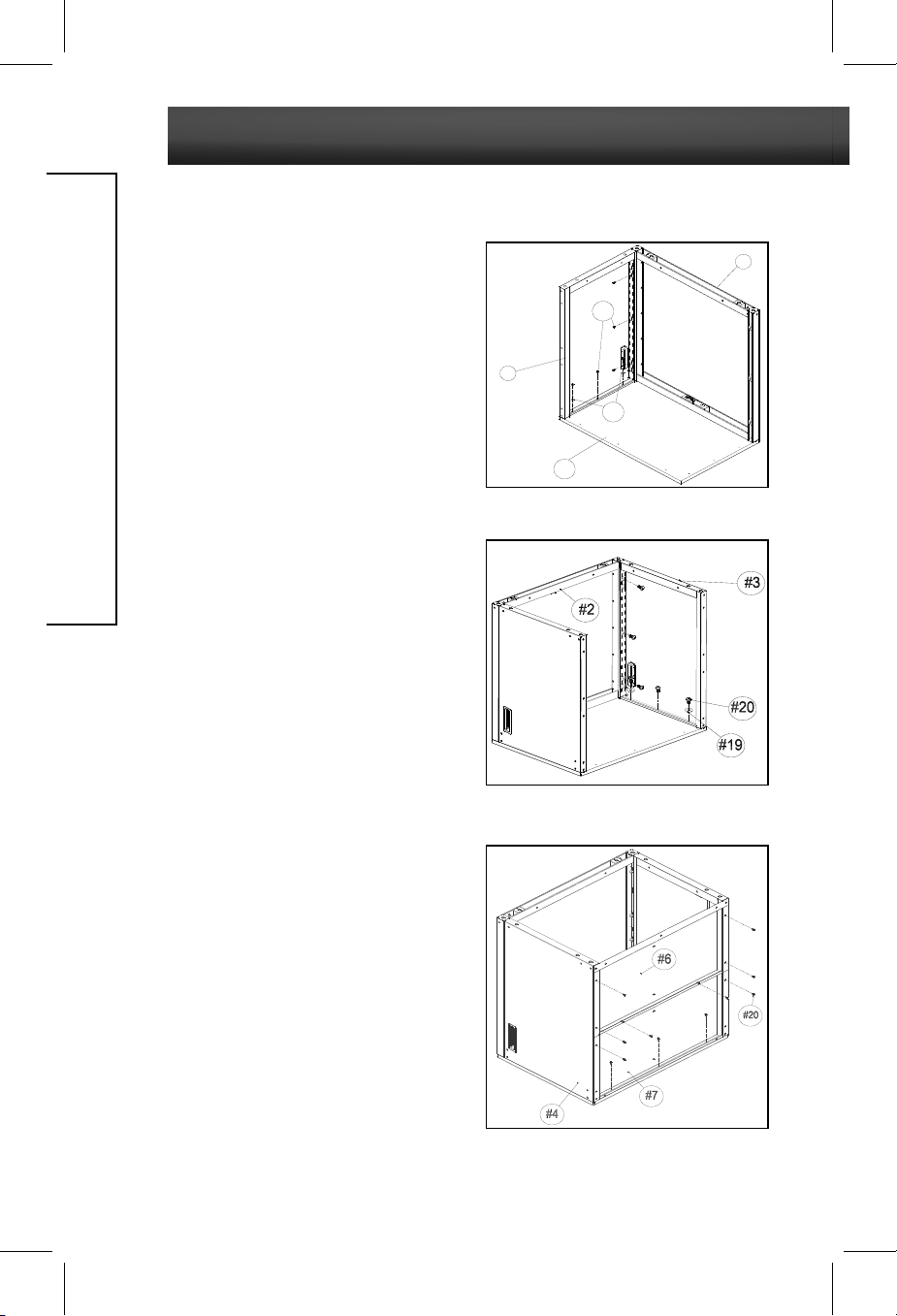

STEP 3
Attach the left side panel (4) to the front
frame (2) and solid wood board (10). Line
up screw holes and use three M4x10
screws A (20) to fasten the left side panel
to the front frame (2), then use the
screwdriver (24) with three M4x10
screws A (20) and washer (19) to attach
to the solid wood board (10).
STEP 4
Attach the right side panel (3) to the front
frame (2) and solid wood board (10),
using three M4x10 screws A (20) to
fasten the left side panel to the front
frame (2), then use the screwdriver (24)
with three M4x10 screws A (20) and
washers (19) to attach to the solid wood
board (10).
STEP 5
Attach the upper back panel and bottom
back panel (7 and 6) between the left side
panel and right side panel (4 and 3). Make
sure the top of the upper back panel (7) is
on the solid wood board (10) as the
sticker indicates. Line up the screw holes,
and use the screwdriver (24) with eleven
M4x10 screws A (20) to secure them.
#4
#20
#2
#19
#10

6
ASSEMBLY INSTRUCTIONS
STEP 6
Attach the bottom panel (1) to the left
side panel (4), right side panel (3),
front frame (2) and bottom back panel
(6). Line up the screw holes and use
the screwdriver (24) with seven
M4x10 screws A (20) to secure.
Note: Only the innner holes of the left side
panel, right side panel, front frame and bottom
back panel are used for attaching the bottom
panel. The other four side holes at the corners
are reserved for bumpers.
STEP 7
Attach swivel wheels with brake and
swivel wheels w/o brake (14 and 15)
to the bottom panel (1) and surround-
ing frame. Make sure the swivel
wheels with brake are installed at the
front side. Use the screwdriver (24)
with sixteen M8x18 screws D (22) to
secure them.
STEP 8
Attach bumpers (16) to the bottom
four corners of the cabinet. Use the
screwdriver (24) with sixteen M4x18
screws C (23) to secure them.

headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
7
ASSEMBLY INSTRUCTIONS
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0018-0 | contact us 1-800-689-9928

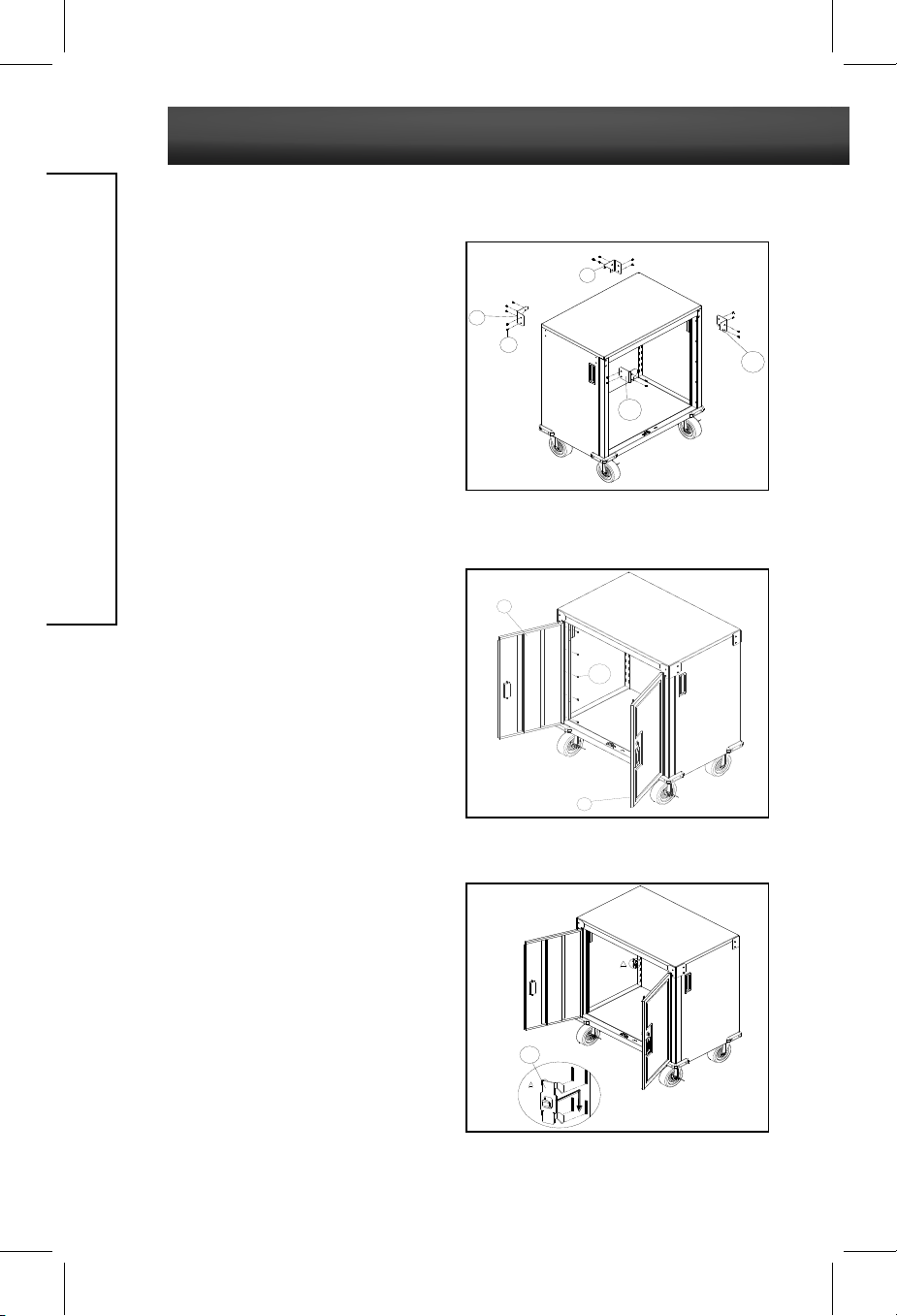

STEP 9
Attach the right back corner protector
and left back corner protector (12 and
13) to the top back side of the cabinet.
Use the screwdriver (24) with ten M4x10
screws A (20) to secure them.
Then attach the left front corner
protector and right front corner protector
(11-1 and 11-2) to the top front side of
the cabinet. Use the screwdriver (24)
with eight M4x10 screws A (20) to
secure them.
STEP 10
Attach left door panel (8) to the left side
of front frame (2). Line up the screw
holes and use the screwdriver (24) with
five M4x8 screws B (21) to secure.
Attach right door panel (5) to the right
side of front frame (2). Lline up the
screw holes and use the screwdriver
(24) with five M4x8 screws B (21) to
secure.
Note: The screw holes on the door hinge have
some tolerance, thereby enabling the door to be
adjusted and centred on the frame.
STEP 11
Decide the height for the middle shelf.
Position the hooks (18) into the four side
hook slots of the cabinet body, and
make sure they at the same height
position.
#13
#20
#12
#11-1
#11-2
#8
#5
#21
#18

8
ASSEMBLY INSTRUCTIONS
STEP 12
Place the middle shelf (9) into the cabinet,
and push it down onto the hooks (18).
The cabinet is ready to use. Use the
key (27) to lock the right door (5) of the
cabinet if desired.
#9

headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
9
CARE INSTRUCTIONS
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 068-0018-0 | contact us 1-800-689-9928
To safely manage unwanted fingerprints and prevent new stains, perform the
following steps:
• Lightly wipe with warm water and clean microfibre cloth.
• Wipe away excess water with a dry, clean cloth.
Wood Top Care Instructions
Our tops are made with real wood, and while great care is taken to ensure
consistent top colour and graining, there may be natural variations between
finished products. We hand select the wood for every top to ensure the material is
undamaged and naturally beautiful. If the wood top is received with excessive
damage or splitting, we will guarantee replacement of the top. Variations of colour,
and minor scratches in the clear coat finish will not be reason for replacement.
Restore Shallow Scratches or Chips
The wood surface of this product is finished with a polyurethane coat. If the wood
top becomes chipped or scratched, a polyurethane coat can be reapplied to restore
a smooth texture and protect from future damage.
• Please follow the manufacturer's instructions on the product for application.

10
WARRANTY
This Mastercraft®product carries a one (1) year warranty from the date of the original
retail purchase, against defects in material and workmanship. Subject to the condi-
tions and limitations described below, this product, if returned to us with proof of
purchase within the stated warranty period and if covered under this warranty, will be
repaired or replaced (with the same model, or one of equal value or specification), at
our discretion. We will bear the cost of any repair or replacement and any costs of
labour relating thereto.
These warranties are subject to the following conditions and limitations:
a. a bill of sale verifying the purchase and purchase date must be provided;
b. this warranty will not apply to any product or part thereof which is worn or broken
or which has become inoperative due to abuse, misuse, accidental damage, neglect or
lack of proper installation, operation or maintenance (as outlined in the applicable
owner's manual or operating instructions) or which is being used for industrial, profes-
sional, commercial or rental purposes;
c. this warranty will not apply to normal wear and tear or to expendable parts or acces-
sories that may be supplied with the product which are expected to become inopera-
tive or unusable after a reasonable period of use;
d. this warranty will not apply to routine maintenance and consumable items such as,
but not limited to, fuel, lubricants, vacuum bags, blades, belts, sandpaper, bits, fluids,
tune-ups or adjustments;
e. this warranty will not apply where damage is caused by repairs made or attempted
by others (i.e., persons not authorized by the manufacturer);
f. this warranty will not apply to any product that was sold to the original purchaser as
a reconditioned or refurbished product (unless otherwise specified in writing);
g. this warranty will not apply to any product or part thereof if any part from another
manufacturer is installed therein or any repairs or alterations have been made or
attempted by unauthorized persons;
h. this warranty will not apply to normal deterioration of the exterior finish, such as, but
not limited to, scratches, dents, paint chips, or to any corrosion or discolouring by heat,
abrasive and chemical cleaners; and
i. this warranty will not apply to component parts sold by and identified as the product
of another compay, which shall be covered under the product manufacturer's warran-
ty, if any.

headline bars
continuation tabs
notes
warnings
Additional Limitations
This warranty applies only to the original purchaser and may not be
transferred. Neither the retailer not the manufacturer shall be liable for
any other expense, loss or damage, including, without limitation, any
indirect, incidental, consequential or exemplary damages arising in
connection with the sale, use or inability to use this product.
Notice to Consumer
This warranty gives you specific legal rights, and you may have other
rights, which may vary from province to province. The provisions
contained in this warranty are not intended to limit, modify, take away
from, disclaim or exclude any statutory warranties set forth in any applica-
ble provincial or federal legislation.
Made in China
Imported by
Mastercraft Canada Toronto, Canada M4S 2B8

continuation tabs
IMPORTANT :
Veuillez lire attentivement ce guide avant d’assembler
et d’utiliser cette armoire large et le conserver à titre de référence.
GUIDE
D’UTILISATION
ARMOIRE LARGE
Modèle nº 068-0018-0

TABLE DES MATIÈRES
Sécurité
Liste des pièces
Instructions d’assemblage
Consignes d’entretien
Garantie
2
3
4
9
10
1
TABLE DES MATIÈRES
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0018-0 | Contactez-nous au 1 800 689-9928
REMARQUE :
Si des pièces sont manquantes ou endommagées, ou si vous avez des questions,
veuillez contacter notre service de soutien téléphonique sans frais au 1 800 689-9928.
CONSERVEZ CES INSTRUCTIONS
Le présent guide d’utilisation contient un mode d’emploi et des
consignes de sécurité importants. Lisez et respectez toutes les
instructions lorsque vous utilisez cet article.

2
SÉCURITÉ
• Pour réduire les risques de blessures graves, lisez les consignes de
sécurité suivantes avant d’assembler et d’utiliser l’armoire.
• Cette armoire est conçue pour un usage domestique, à l’intérieur
seulement.
• L’armoire doit être placée sur une surface plane.
• Tout assemblage ou entretien de l’armoire doit être effectué par des
adultes seulement.
• Demandez à d’autres personnes de vous aider à assembler et
déplacer l'armoire.
• Vérifiez périodiquement le serrage de tous les écrous et boulons.
Au besoin, resserrez-les.
• Utilisez un chiffon doux légèrement humide pour nettoyer l’armoire.
• Ne vous tenez pas debout sur l’armoire et ne l’utilisez pas comme
échafaudage.
• Ne dépassez pas la limite de poids spécifiée pour cette armoire.
Charge maximale du tiroir : 66 lb (30 kg).
Charge maximale de l’armoire : 330 lb (150 kg).
CONSERVEZ CES INSTRUCTIONS
Le présent guide d’utilisation contient un mode d’emploi et des
consignes de sécurité importants. Lisez et respectez toutes les
instructions lorsque vous utilisez cet article.

3
LISTE DES PIÈCES
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0018-0 | Contactez-nous au 1 800 689-9928
Nº
1
2
3
4
5
6
7
8
9
10
11-1
11-2
12
13
14
Description
Panneau inférieur
Cadre avant
Panneau latéral droit
Panneau latéral gauche
Panneau de porte droite
Panneau arrière inférieur
Tablette arrière supérieure
Panneau de porte gauche
Tablette de milieu
Panneau en bois solide
Protecteur d’angle avant gauche
Protecteur d’angle avant droit
Protecteur de coin arrière droit
Protecteur de coin arrière gauche
Roue pivotante avec frein
Qté
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
LISTE DES PIÈCES
Nº
15
16
17
18
19
20
21
22
23
24
27
Description
Roue pivotante avec frein
Butoir
Aimant
Crochet
Rondelle (M4)
Vis A (M4x10)
Vis B (M4x8)
Vis D (M8x18)
Vis C (M4x18)
Tournevis
Clé (attaché à la poignée de porte)
Qté
2
4
2
4
4
54
10
16
16
1
2
20
M4x10
22
M8x18
21
M4x8
23
M4x18
19
M4
#11-1
#11-2

4
INSTRUCTIONS D’ASSEMBLAGE
PRÉPARATION DE L’ASSEMBLAGE
• Commencez l’assemblage de cette armoire sur une surface propre et plane.
• Retirez tous les articles de la boîte et assurez-vous que toutes les pièces
énumérées à la page 3 sont présentes.
• Lors de l’installation de pièces ayant plus d’une vis, serrez toutes les vis à la
main avant de les serrer à l’aide du tournevis (24) fourni.
INSTRUCTIONS D’ASSEMBLAGE
ÉTAPE 1
Ouvrez l’emballage, retirez et mettez toutes
les pièces de côté. Ouvrez ensuite
l'emballage interne contenant le panneau
en bois solide (10).
Remarque : Le panneau en bois solide est
emballé dans une boîte intérieure de carton.
ÉTAPE 2
Fixez les aimants (17) au cadre avant
(2)—un sur le dessus à l’intérieur du cadre
avant près du trou elliptique, et un autre au
bas du cadre avant (2) qui est près du trou
elliptique également—à l'aide l'aide du
tournevis (24) avec quatre vis A M4 x 10
(20).
Alignez ensuite les trous de vis du cadre
avant (2) sur le panneau en bois solide (10)
et fixez à l’aide du tournevis (24) et avec
deux vis A M4 x 10 (20).
Avant
Arrière

headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
5
INSTRUCTIONS D’ASSEMBLAGE
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0018-0 | Contactez-nous au 1 800 689-9928
ÉTAPE 3
Fixez le panneau latéral gauche (4) au
cadre avant (2) et au panneau en bois
solide (10). Alignez les trous de vis et
utilisez trois vis M4x10 A (20) pour serrer
le panneau latéral gauche au cadre avant
(2), puis serrez les trois vis M4x10 A (20)
et rondelles (19) à l'aide d'un tournevis
(24) pour fixer au panneau en bois solide
(10).
ÉTAPE 4
Fixez le panneau latéral droit (3) au cadre
avant (2) et au panneau en bois solide
(10) au moyen de trois vis M4x10 A (20)
pour serrer le panneau latéral gauche au
cadre avant (2), et serrez les trois vis
M4x10 A (20) et rondelles (19) à l'aide
d'un tournevis (24) pour fixer au panneau
en bois solide (10).
ÉTAPE 5
Fixez le panneau arrière supérieur et le
panneau arrière inférieur (7 et 6) entre le
panneau latéral gauche et le panneau
latéral droit (4 et 3). Assurez-vous que le
haut du panneau arrière supérieur (7) se
trouve sur le panneau en bois solide (10)
comme l'indique l'autocollant. Alignez les
trous de vis, puis serrez les onze vis
M4x10 A (20) à l’aide du tournevis (24).
#4
#20
#2
#19
#10

6
INSTRUCTIONS D’ASSEMBLAGE
ÉTAPE 6
Fixez le panneau inférieur (1) au panneau
latéral gauche (4), au panneau latéral droit
(3), au cadre avant (2) et au panneau
inférieur arrière (6). Alignez les trous de vis
et utilisez le tournevis (24) avec sept vis A
M4 x 10 (20) pour les fixer.
Remarque : Seuls les trous intérieurs du
panneau latéral gauche, du panneau latéral
droit, du cadre avant et du panneau arrière
inférieur sont utilisés pour fixer le panneau
inférieur. Les quatre autres trous latéraux dans
les coins sont réservés pour les pare-chocs.
ÉTAPE 7
Fixez les roues pivotantes avec frein et les
roues pivotantes sans frein (14 et 15) au
panneau inférieur (1) et au châssis.
Assurez-vous que les roues pivotantes
avec frein sont installées à l’avant. Utilisez
le tournevis (24) avec seize vis D M8 x 18
(22) pour les fixer.
ÉTAPE 8
Fixez les pare-chocs (16) aux quatre coins
inférieurs de l’armoire. Utilisez le tournevis
(24) et seize vis C M8 x 18 (23) pour les
fixer.

headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
model no. 062-3582-8 | contact us 1-800-689-9928
7
INSTRUCTIONS D’ASSEMBLAGE
headline bars
continuation tabs
notes
warnings
headline bars
continuation tabs
notes
warnings
Modèle n° 068-0018-0 | Contactez-nous au 1 800 689-9928
ÉTAPE 9
Fixez le protecteur de coin arrière droit et le
protecteur de coin arrière gauche (12 et 13)
sur le côté supérieur arrière de l’armoire.
Utilisez le tournevis (24) avec dix vis A M4 x
10 (20) pour les fixer.
Fixez ensuite le protecteur de coin avant
gauche et le protecteur de coin avant droit
(11-1 et 11-2) sur le côté avant supérieur de
l’armoire. Utilisez le tournevis (24) avec huit
vis A M4 x 10 (20) pour les fixer.
ÉTAPE 10
Alignez les trous de vis du panneau de porte
gauche (8) sur le côté gauche du cadre avant
(2) et fixez à l’aide du tournevis (24) et de
cinq vis B M4 x 8 (21).
Alignez les trous de vis du panneau de porte
droit (5) sur le côté droit du cadre avant (2) et
fixez à l’aide du tournevis (24) et de cinq vis
B M4 x 8 (21).
Remarque : Les trous de vis sur la charnière de
porte ont une certaine tolérance, permettant ainsi à
la porte d’être ajustée et centrée sur le cadre.
ÉTAPE 11
Déterminez la hauteur de la tablette du
milieu. Placez les crochets (18) dans les
quatre fentes du crochet latéral du corps de
l’armoire et assurez-vous qu’ils sont à la
même hauteur.
#13
#20
#12
#11-1
#11-2
#8
#5
#21
#18
