Die Sprühgeräte 3598BM und 3618BM sind für das Sprühen von Pestiziden in vorge-
schriebenen Konzentrationen vorgesehen.
DE DEUTSCH
Herzlichen Glückwunsch
Verwendung
zu Ihrem neuen Qualitätsprodukt und Danke für das Vertrauen in unsere Marke.
Ihre Zufriedenheit mit unserem Produkt und unserem Service ist uns sehr wichtig.
Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein.
Unsere Adresse nden Sie auf der Titelseite dieser Gebrauchsanleitung.
Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!
Bewahren Sie die Gebrauchsanleitung auf.
Die Gebrauchsanleitung ist ein integraler Bestandteil des Gerätes und muss bei
einer Weitergabe mitgegeben werden.
Beim Arbeiten mit dem Gerät sind besondere Sicherheitsmaßnahmen notwendig.
Beachten Sie bei jeder Anwendung die Sicherheitshinweise und -datenblätter der
Mittelhersteller. Beachten Sie die angegebenen maximalen Konzentrationen für chemi-
sche Sto󰀨e und Zubereitungen. Auf Anfrage beraten wir Sie gerne.
Beachten Sie die in Ihrem Land jeweils gültigen gesetzlichen und behördlichen
Bestimmungen.
Das Gerät darf ausschließlich im Außenbereich oder in gut durchlüfteten Räumen verwen-
det werden. Lassen Sie sich vom Verkäufer oder einem Sachkundigen in die Bedienung
des Gerätes einweisen, falls Sie zum ersten Mal damit arbeiten.
Unsachgemäße Verwendung kann zu gefährlichen Verletzungen
und Umweltschäden führen.
Nicht geeignet für
• entzündliche Flüssigkeiten
• Wassersto󰀨peroxyd und ähnlich Sauersto󰀨 abgebende Mittel
• ätzende Sto󰀨e (bestimmte Desinfektions- und Imprägniermittel, Säuren, Laugen)
• ammoniakhaltige Flüssigkeiten
• Flüssigkeiten mit Temperaturen über 50 °C
• Netzmittel (Tenside), Lösungsmittel und lösungsmittelhaltige Flüssigkeiten, die an den
verwendeten Kunststo󰀨en Rissbildung auslösen oder fördern können.
• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)
• den Einsatz im Lebensmittelbereich.
Unter keinen Umständen verwenden
• fremde Druckquellen ohne original Druckluftfüllventil
• zur Abammung
• zur Lagerung und Aufbewahrung von Flüssigkeiten
• als Augendusche.
Zum Zeitpunkt der Herstellung sind keine schädlichen Einwirkungen auf das Gerät der
vom Bundesamt BVL zugelassenen Panzenschutzmitteln bekannt.

8
DE DEUTSCH

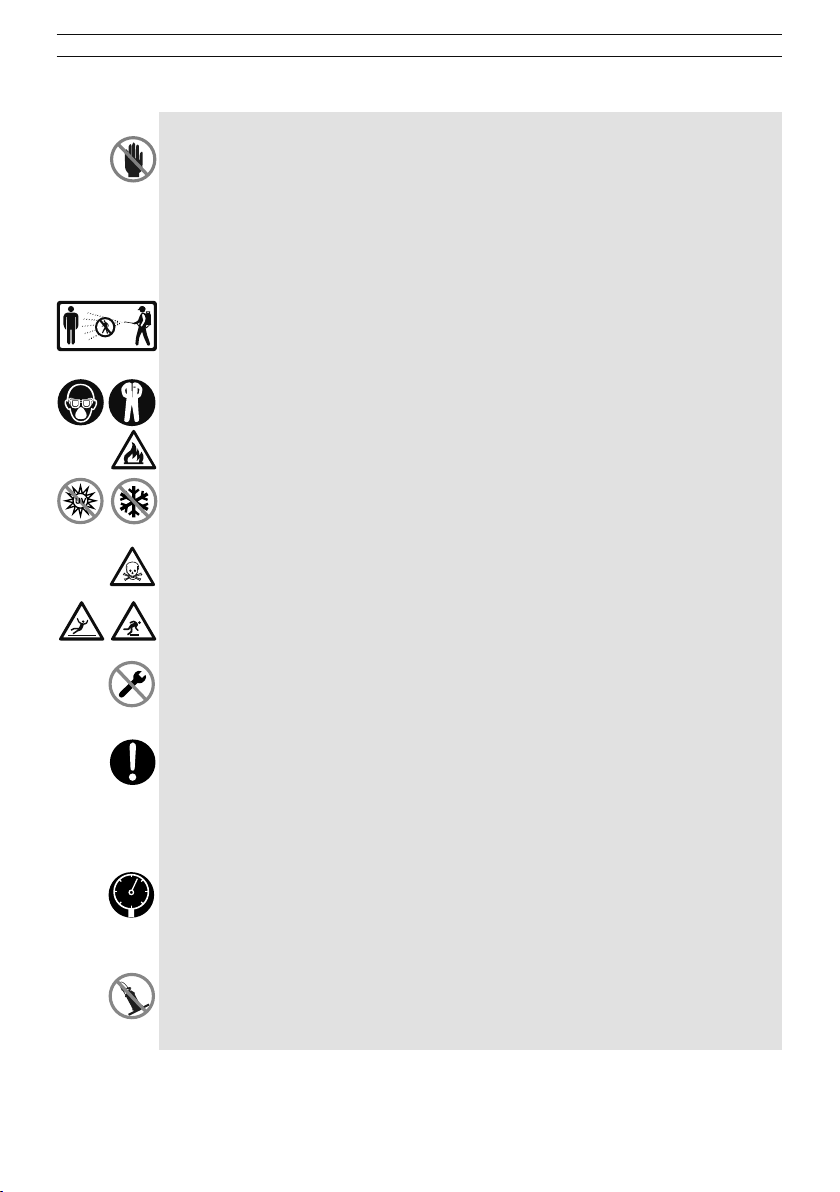

Sicherheit
1
Gerät darf nicht zum Sprühen von Panzenschutzmitteln
eingesetzt werden.
Mit dem Gerät dürfen nur geschulte, gesunde und ausgeruhte Personen
arbeiten. Sie sollen nicht unter dem Einuss von Alkohol, Drogen oder
Medikamenten sein.
Kinder und Jugendliche dürfen das Gerät nicht benutzen.
Bewahren Sie das Gerät kindersicher auf.
Tre󰀨en Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.
→ Unfallgefahr!
Halten Sie unbeteiligte Personen während des Sprühens fern.
Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und
Leitungen, gegen den Wind oder in Gewässer.
→ Verletzungsgefahr!
Tragen Sie beim Umgang mit gefährlichen Sto󰀨en geeignete Schutzkleidung,
Schutzbrille und Atemschutz nach geltenden nationalen Vorschriften.
Vermeiden Sie Zündquellen in der Umgebung.
Lassen Sie das Gerät nicht in der Sonne stehen. Stellen Sie sicher, dass das
Gerät nicht über die maximale Betriebstemperatur erwärmt wird (→ Tabelle 1).
Schützen Sie das Gerät vor Frost und Ammoniak.
Blasen Sie Düsen, Ventile und Filter niemals mit dem Mund durch.
→ Vergiftungsgefahr!
Bei Glätte, Nässe, Schnee, Eis, an Hängen und bei unebenem Gelände
besteht Rutsch- und Stolpergefahr.
Reparaturen oder Veränderungen am Gerät sind nicht zulässig.
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch
unseren Service oder von uns autorisierte Servicepartner ersetzen.
Das Sicherheitsventil darf nicht unwirksam gemacht werden.
→ Explosionsgefahr!
Verwenden Sie nur original Ersatz- und Zubehörteile.
Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine
Haftung.
Beobachten Sie beim Pumpen stets das Manometer um den maximalen
Sprühdruck nicht zu überschreiten (→ Tabelle 1).
Vor dem Befüllen, nach Gebrauch, vor Wartungsarbeiten, bei Arbeitsunter-
brechungen und zur Lagerung muss das Gerät drucklos sein.
Beim Transport beachten: Gerät so transportieren, dass es gegen
Beschädigung und Umkippen gesichert ist. Das Gerät muss drucklos sein.
→ Explosionsgefahr!
DE DEUTSCH
Sicherheit_1018_alle.indd 1 19.10.2018 09:25:44

8 9
Sichtkontrolle: Sind Behälter [1], Pumpe [2], Spritzleitung [4] mit Abstellventil [9] und
Spritzrohr [7] unbeschädigt? (Abb. 1, 15)
+Achten Sie besonders auf die Verbindungen zwischen Behälter - Spritzleitung und
Spritzleitung – Abstellventil, sowie den Zustand von Pumpengewinde und Spritzleitung.
Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf.
► Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.
Funktion: Ziehen Sie den roten Knopf des Sicherheitsventils [12]. (Abb. 4)
► Druck muss entweichen.
Typ 3598BM 3618BM
Max. Einfüllmenge 7,5 l 10 l
Gesamtinhalt 9 l 13 l
Empfohlener Sprühdruck 4 bar
Max. Sprühdruck 6 bar
Max. Betriebstemperatur 50 °C
Leergewicht 4,6 kg 5,1 kg
Behälterwerksto󰀨 Edelstahl
Trageweise Schulter
Technische Restmenge 0,03 l
Max. Volumenstrom 1,12 l/min (p max, Düse 8002)
Rückstoßkraft < 5 N
DE DEUTSCH
Technische Daten
Tabelle 1
Zusammenbauen
Prüfen
Behälter [1] mit Pumpe [2], Spritzleitung [4] mit Abstellventil [9], Gebrauchsanleitung
[5] Tragriemen [6], Spritzrohr [7], (Abb. 1)
+Sie nden die im Text genannten Abbildungen auf den Seiten 3 – 6 dieser
Gebrauchsanleitung.
Lieferumfang
1. Befestigen Sie den/die Tragriemen [6] am Behälter [1]. (Abb. 2a +2b)
2. Schrauben Sie das Spritzrohr [7] auf das Abstellventil [9]. (Abb. 3)
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren
Service oder von uns autorisierte Servicepartner ersetzen.
+Mit dem Feststellrad [40] lässt sich der Hebel am Abstellventil [9] ver- und entrie-
geln. Nach dem Verriegeln wird das unbeabsichtigte Sprühen verhindert. (Abb. 15)
► Entriegeln Sie ggf. das Feststellrad [40] und betätigen Sie das
Abstellventil [9]. (Abb. 15)
► Abstellventil muss ö󰀨nen und schließen.

10
DE DEUTSCH
Vorbereiten
+Empfehlung zum Mischen der Sprühüssigkeit im Gerät oder zum Vormischen in
einem externen Behälter: Füllen Sie 1/3 Wasser ein, dann geben Sie das Sprühmittel
hinzu und füllen den Rest mit Wasser auf.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Das Gerät muss sich in senkrechter Stellung benden.
Beim Füllen aus einer Wasserleitung darf die Leitung oder ein Schlauch nicht
in den Behälter hineinragen.
1. Ziehen Sie den roten Knopf des Sicherheitsventils [12] so lange hoch, bis der Behälter
drucklos ist. (Abb. 4)
2. Stellen Sie die Verschlussklappe [10] hoch, kippen den Deckel [11] und nehmen ihn mit
einer Schraubbewegung im Uhrzeigersinn aus der Füllö󰀨nung heraus. (Abb. 5a + 5b)
3. Füllen Sie die Sprühüssigkeit in den Behälter [1]. (Abb. 6)
4. Kontrollieren Sie die Füllhöhe an der im Behälter eingeprägten Skala [13]. (Abb. 6)
5. Führen Sie den Deckel [11] gekippt in die Füllö󰀨nung ein und drehen ihn mit einer
Schraubbewegung gegen den Uhrzeigersinn. (Abb. 7a)
6. Ziehen Sie den Deckel im Behälter nach oben an die Füllö󰀨nung fest und klappen die
Verschlussklappe [10] nach unten. (Abb. 7b)
► Füllö󰀨nung ist dicht verschlossen. (Abb. 7b)
7. Drücken Sie den Pumpengri󰀨 [14] nach unten und drehen ihn gegen den Uhrzeigersinn.
► Pumpengri󰀨 ist entriegelt. (Abb. 8)
8. Erzeugen Sie den gewünschten Druck (→Tabelle 2) im Behälter
(Abb. 9a).
+Max. Druck sollte 6 bar nicht überschreiten (roter Strich am Manometer [15], Abb. 9b).
Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den
Überdruck ab.
9. Drücken Sie den Pumpengri󰀨 [14] nach unten und drehen im Uhrzeigersinn.
► Pumpengri󰀨 ist verriegelt. (Abb. 10)
Sprühen
+Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das Spritzrohr
nach oben und betätigen das Abstellventil so lange bis aus der Düse keine mit Luft
vermischte Flüssigkeit mehr austritt.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Betreiben Sie das Gerät nur senkrecht bzw. steil aufrecht hängend.
Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen.
Achten Sie auf die Vorschriften des Mittelherstellers!
1. Hängen Sie das Gerät über die Schulter. (Abb. 13)
2. Entriegeln Sie ggf. das Feststellrad [40] und betätigen Sie das Abstellventil [9]. (Abb. 15)
► Das Sprühen beginnt.

10 11
DE DEUTSCH
+Wenn aus der Düse mit Luft vermischte Flüssigkeit austritt, ist der Behälter leer.
4. Fällt der Sprühdruck mehr als 0,5 bar vom Optimum ab, pumpen Sie nach.
3. Achten Sie auf den optimalen Sprühdruck (→ Tabelle 2) am Manometer [15].
Druckregulierung (CFV) am Abstellventil
Sprühdruck Sprühmenge bei Flachstrahldüse 8002
1,0 bar 0,46 l/min
1,5 bar 0,56 l/min
2,0 bar 0,65 l/min
3,0 bar 0,79 l/min
4,0 bar 0,91 l/min
Tabelle 2. Abhängigkeit: Sprühmenge – Sprühdruck
3. Entleeren und spülen Sie das Gerät mit klarem Wasser durch.
4. Wischen Sie das Gerät mit einem feuchten Tuch ab.
5. Zum Austrocknen und Lagern bewahren Sie Behälter und Pumpe getrennt in trockener,
vor Sonnenstrahlen geschützter und frostfreier Umgebung auf.
Nach Gebrauch
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Lassen Sie niemals Flüssigkeit im Gerät.
Sammeln und entsorgen Sie die Restmenge und den Behälter nach geltenden
Gesetzen, Vorschriften und Regeln.
Achten Sie auf die Vorschriften des Mittelherstellers!
Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst.
Nach 50-maligem Gebrauch oder mindestens einmal jährlich:

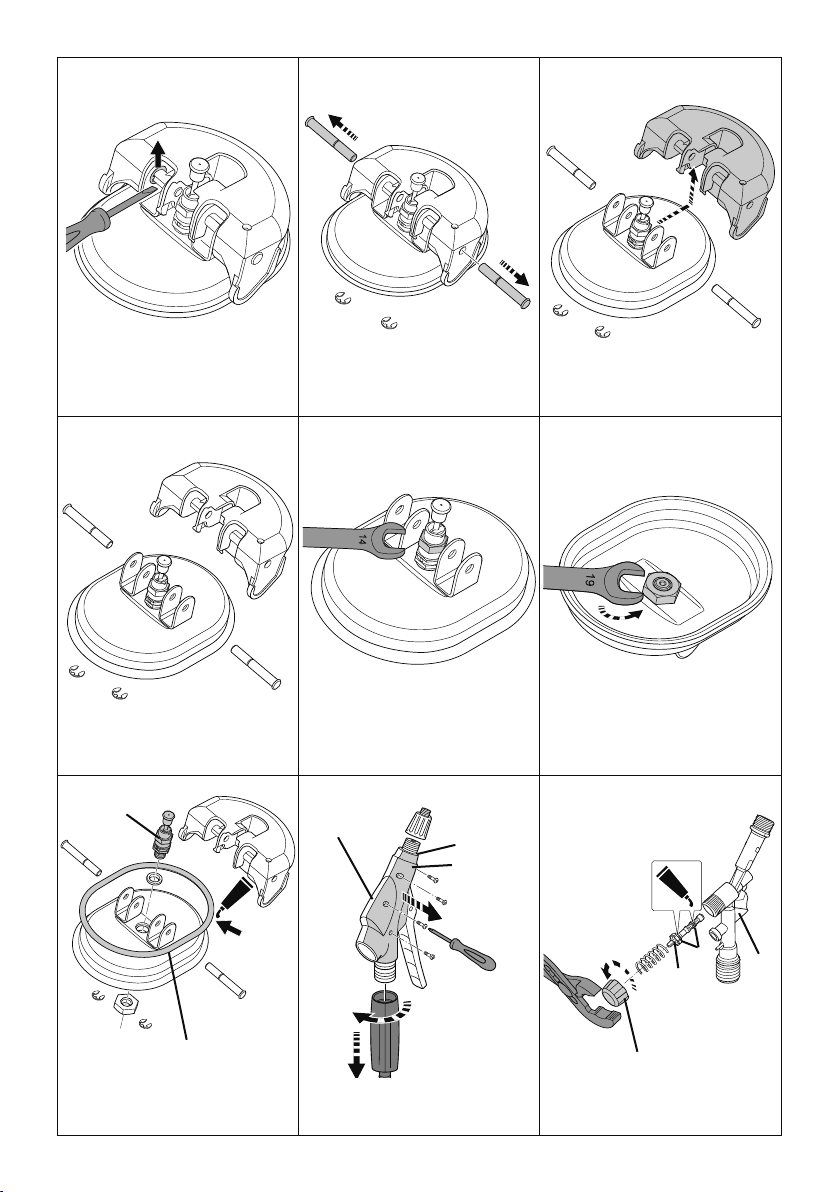

• Bauen Sie die Pumpe [2] auseinander und fetten Sie die Manschette [22]. (Abb. 16 - 17)
• Reinigen Sie die Düse [23] unter ießendem Wasser. (Abb. 18)
• Nehmen Sie den Filter [46] heraus und reinigen Sie ihn unter ießendem Wasser. (Abb. 19)
• Fetten Sie die O-Ringe [21] und [29] ein. (Abb. 17, 22h)
• Bauen Sie das Abstellventil [9] auseinander. (Abb. 23a)
a) Ziehen Sie den Ring [43] ab.
b) Lösen Sie die 4 Schrauben und ziehen die Halbschalen [42] auseinander.
c) Schrauben Sie die Verschlusskappe [45] vom Ventilkörper [44] ab und ziehen den
Druckbolzen [25] aus dem Ventilkörper [44]. (Abb. 23b)
• Fetten Sie die O-Ringe [24] ein. (23b)
• Bauen Sie das Abstellventil [9] zusammen.
Wartung und Pege
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
1. Ziehen Sie den roten Knopf des Sicherheitsventils [12] so lange hoch, bis der Behälter
drucklos ist. (Abb. 4)
2. Entfernen Sie den Deckel [10+11]. (Kapitel „Vorbereiten“ Punkt 2, Abb. 5a + 5b)

12
DE DEUTSCH
Störung Ursache Abhilfe
Im Gerät baut sich kein
Druck auf
Deckel undicht Deckel richtig schließen
(Abb. 7b)
O-Ring [29] fetten oder erneuern
(Abb. 22h)
Pumpe nicht festge-
schraubt.
Pumpe fest einschrauben.
O-Ring [21] an der Pumpe
defekt.
O-Ring tauschen. (Abb. 20)
Manschette [22] defekt. Manschette tauschen. (Abb. 21)
Flüssigkeit dringt oben
aus der Pumpe.
Ventilscheibe [26] ver-
schmutzt oder defekt.
Ventilscheibe reinigen oder aus-
tauschen. (Abb. 20)
Düse sprüht nicht, Druck
ist jedoch vorhanden.
Filter [46] oder / und Düse
[23] verstopft.
Filter oder / und Düse reinigen.
(Abb. 18 + 19)
Sicherheitsventil bläst zu
früh ab.
Sicherheitsventil [12]
defekt.
Sicherheitsventil austauschen.
(Abb. 22a - 22h)
Abstellventil schließt
nicht.
Flüssigkeit tritt ohne Betä-
tigung des Hebels aus.
O-Ringe [24] des Druckbol-
zens nicht gefettet.
Druckbolzen [25] oder
O-Ring [24] defekt.
O-Ring des Druckbolzens fetten.
(Abb. 23b)
Druckbolzen oder O-Ring erneu-
ern. (Abb. 23b)
Störungen
Kontaktadresse für weitere Infos → siehe Titelseite.
Verwenden Sie nur original Ersatz- und Zubehörteile.
Beachten Sie die gesetzlichen Unfallverhütungsvorschriften Ihres Landes und über-
prüfen Sie das Gerät regelmäßig.
Sollte es keine speziellen Regeln geben, empfehlen wir alle 2 Jahre eine äußere
und alle 5 Jahre eine innere Prüfung, sowie alle 10 Jahre eine Festigkeitsprüfung,
durch einen Sachkundigen durchzuführen.

12 13
gemäß EG-Richtlinie Maschinen 2006/42/EG, Anhang II, Nr. 1A.
Wir, die
MESTO Spritzenfabrik Ernst Stockburger GmbH
Ludwigsburger Straße 71
D-71691 Freiberg
erklären in alleiniger Verantwortung, dass die Produkte der Baureihen 3598BM, 3618BM in
der gelieferten Ausführung den Bestimmungen der Richtlinie „Equipment for vector control
specication guidelines, 2nd edition. Geneva: World Health Organization; 2018“ entspre-
chen. Ferner entsprechen die Geräte der Richtlinie 2006/42/EG und Richtlinie 2014/68/EU
für Druckgeräte.
Herr Rolf Rehkugler ist bevollmächtigt die technischen Unterlagen zusammenzustellen.
Freiberg, 11.06.2018
Bernd Stockburger
- Geschäftsführer –
0119 6093042
DE DEUTSCH
Garantie
Konformitätserklärung
Originalbetriebsanleitung
Wir garantieren, dass ab dem Zeitpunkt des Ersterwerbs für den Zeitraum der jeweilig gül-
tigen gesetzlichen Gewährleistungspicht (max. 3 Jahre) dieses Gerät keine Material- und
Verarbeitungsfehler aufweist. Sollten sich während der Garantiezeit Mängel herausstellen,
wird MESTO oder der Distributor in Ihrem Land ohne Berechnung der Arbeits- und Mate-
rialkosten das Gerät reparieren oder (nach Ermessen von MESTO) es selbst oder seine
schadhaften Teile ersetzen.
In so einem Fall bitten wir um unverzügliche Kontaktaufnahme mit uns. Wir benötigen die
Rechnung oder den Kaufbeleg über den Erwerb des Gerätes.
Ausgenommen von der Garantie sind Verschleißteile (Dichtungen, O-Ringe, Manschette
usw.) und Defekte, die auf Grund unsachgemäßen Gebrauchs und höherer Gewalt aufge-
treten sind.
Die Angaben und Abbildungen in dieser Gebrauchsanleitung dienen nur zur Orientierung
und sind in keiner Weise bindend. Der Hersteller behält sich das Recht vor, wenn er es für
erforderlich hält, Änderungen oder Verbesserungen an den Produkten vorzunehmen, ohne
Kunden, die ein ähnliches Modell besitzen, darüber informieren zu müssen.

14
Spraying devices 3598BM and 3618BM are designed for the spraying of pesticides in
stipulated concentrations.
Welcome and congratulations
EN ENGLISH
on purchasing your new quality product. Thank you for the trust you have shown in our brand.
Your satisfaction with our product and services is very important to us.
Please contact us if your expectations are not met.
You will nd our address on the title page of these instructions for use.
Make certain to read the instructions for use before using the device!
Keep the instructions for use in a safe place where they can be easily found.
The instructions for use are an integral part of the device and must be enclosed
when the device is passed on. Particular safety measures are required when
working with the device.
Improper use may result in dangerous injuries and environmental damage.
Not suitable for
• Combustible liquids
• Hydrogen peroxide and similar substances that give o󰀨 oxygen
• Corrosive substances (certain disinfecting and impregnating agents, acids and bases)
• Liquids containing ammonia
• liquids at temperatures above 50 °C
• Wetting agents (surfactants), solvents, and liquids containing solvents which can cause
or promote cracking in the applied plastics.
• Viscous or sticky liquids or liquids that form residues (dyes, greases)
• Use in applications for foodstu󰀨s.
Under no circumstances should you use
• external sources of pressure without original compressed air lling valve
• for aming
• for storing and holding liquids
• as an eyewash.
Usage
Follow the safety notices and data sheets of the substance manufacturers before each
application. Observe the specied maximum concentrations for chemical substances and
preparations. We will be happy to advise you on what best suits your needs.
Observe the legal and statutory regulations applicable in your country.
The device may be used outdoors or in well ventilated rooms only. Have the salesperson
or an expert show you how to operate the device if you are working with it for the rst time.
At the time of manufacture, there are no known harmful e󰀨ects to the device caused by plant
protection products approved by the Federal O󰀩ce of Consumer Protection and Food Safety.

14 15
EN ENGLISH
Safety
2
EN ENGLISH
Devices may not be used for spraying
plant protection liquids.
Only trained, healthy and rested people may work with the device. You
should not be under the inuence of alcohol, drugs or medication.
Children and adolescents must not use the device
Keep the spraying devices safe from access to children.
Take precautions to prevent hazardous substances from being misused.
→ Accident risk!
Keep bystanders away during spraying.
Never spray on people, animals, electrical devices and lines, into the wind,
or into bodies of water.
→ Risk of injury!
Wear appropriate protective clothing, goggles and respiratory protection in line
with the applicable national regulations when working with hazardous substances.
Avoid ignition sources in the environment.
Do not allow the device to remain under pressure and/or exposed directly to
sunlight. Make certain the device is not heated beyond the maximum
operating temperature. (→Table 1).
Protect the device from frost and ammonia.
Never blow through the nozzles or valves with your mouth.
→ Risk of poisoning!
There is a risk of slipping or tripping on smooth or wet surfaces, snow, ice,
on slopes and on uneven terrain.
Repairs and modications to the device are not permitted.
Have damaged parts or parts that do not work properly repaired immediately
by our customer service department or by service partners authorized by us.
The e󰀨ect of the safety valve must not be bypassed or made inoperative.
→ Explosion hazard!
Use only original spare and accessory parts.
We cannot assume any liability resulting from the use of third-party parts.
When pumping, always observe the pressure gauge to ensure the maximum
spraying pressure is not exceeded (→ Table 1).
All excess pressure must be released from the device before lling, after
use, before carrying out maintenance work, on work breaks, and before
placing it in storage.
Points to note when transporting the device: Transport the device in such
a way that it is protected against damage and tipping. All excess pressure
must be released from the device.
→ Explosion hazard!
Sicherheit_1018_alle.indd 2 31.10.2018 11:49:34

16
EN ENGLISH
Technical data
Assembly
Table 1
Checks
Tank [1], with pump [2], spray line [4] with shut-o󰀨 valve [9], instructions for use [5], carrying
strap [6], spray lance [7], (Fig. 1)
+You will nd the illustrations referred to above in the pages 3 – 6 of these
instructions for use.
Scope of delivery
1. Fasten the carrying strap(s) [6] on the tank [1]. (Figs. 2a + 2b)
2. Screw the spray lance [7] on to the shut-o󰀨 valve [9]. (Fig. 3).
Visual inspection: Are the tank [1], pump [2], spray line [4] with shut-o󰀨 valve [9] and
spray lance [7] free of damage? (Figures 1, 15)
+Pay special attention to the connections between the tank – spray line and the spray
line – shut-o valve and to the condition of the pump threading and spray line.
No leaks: Pump up the empty device to 2 bar.
► The pressure must not decrease more than 0.5 bar within 30 minutes.
Function: Pull the red button on the safety valve [12]. (Fig. 4).
► The pressure must dissipate.
Have damaged parts or parts that do not work properly repaired immediately by our
customer service department or by service partners authorized by us.
Type 3598BM 3618BM
Max. lling amount 7.5 l (2.0 gal) 10 l (2.64 gal)
Total contents 9 l (2.4 gal) 13 l (3.43 gal)
Recommended spraying pressure 4 bar (58 psi)
Max. spraying pressure 6 bar (87 psi)
Max. operating temperature 50 °C (104 °F)
Weight when empty 4.6 kg 5.1 kg
Material of tank Stainless steel
How device is carried Shoulder
Technical residual quantity 0,03 l
Max. volume ow 1,12 l/min (p max, nozzle 8002)
Recoil force < 5 N
+Using the wheel lock [40] the lever on the shut-o valve [9] can be locked and unlo-
cked. Unintentional spraying is prevented after locking. (Fig. 15)
► If required, reset the wheel lock [40] and activate the shut-o󰀨 valve [9]. (Fig. 15)
► The shut-o󰀨 valve must open and close.

16 17
Preparation
EN ENGLISH
+We recommend you mix the spraying liquid in the device or premix it in an external tank:
Fill to 1/3 with water, pour in the spraying agent, and then add more water until full.
Observe the instructions in the section entitled „Safety“.
The device must be in an upright position.
If lling the tank from a water line, ensure that the line or a hose does not project
into the tank.
1. Pull up the red button on the safety valve [12] until all excess pressure is released from
the tank. (Fig. 4).
2. Raise the locking cap [10], tilt the cover [11], screw it in a clockwise direction and take
out of the lling opening. (Fig. 5a + 5b)
3. Add the spraying liquid to the tank [1]. (Fig. 6)
4. Check the lling height on the scale stamped on the tank [13]. (Fig. 6)
5. Insert the tilted cover [11] into the lling opening and rotate the cover in a counter-clock-
wise direction. (Fig. 7a)
6. Tighten the cover in the tank upwards onto the lling opening and fold down the locking
cap [10]. (Fig. 7b)
► Filling opening is sealed. (Fig. 7b)
7. Press the pump handle [14] down and turn it counter-clockwise direction.
► The pump handle is unlocked. (Fig. 8)
8. Create the desired pressure (→ Table 2) in the tank (Fig. 9a).
+The maximum pressure should not exceed 6 bar (red line on the pressure gauge
[15], Fig. 9b). If the maximum pressure is exceeded, the safety valve will engage and
release the excess pressure.
9. Press the pump handle [14] down and turn it clockwise.
► The pump handle is locked in place. (Fig. 10)
2. If required, reset the wheel lock [40] and activate the shut-o󰀨 valve [9]. (Fig. 15)
► Spraying may now begin.
Spraying
+To prevent dripping, hold the spray wand up when rst spraying and activate the shut-
o valve until no more liquid mixed with air is emerging from the nozzle.
Observe the instructions in the section entitled “Safety”.
Operate the device only while it is vertical or suspended upright and nearly vertical.
Avoid allowing drops of spray to drift onto areas that are not being treated.
Observe the instructions of the spray product manufacturer!
1. Suspend the device from your shoulder. (Fig. 13)

18
Spraying pressure Spray quantity for at spray nozzle 8002
1,0 bar (14.5 psi) 0,46 l/min
1,5 bar (21.8 psi) 0,56 l/min
2,0 bar (29.0 psi) 0,65 l/min
3,0 bar (43.5 psi) 0,79 l/min
4,0 bar (58.0 psi) 0,91 l/min
After using the device 50 times or at least once a year:
• Disassemble the pump [2] and grease the diaphragm [22]. (Fig. 16 -17).
• Clean the nozzle [23] under owing water. (Fig. 18).
• Remove the lter [46] and clean it under running water. (Fig. 19).
• Grease the O-rings [21] and [29] (Fig. 17, 22h)
• Disassemble the shut-o󰀨 valve [9]. (Fig. 23a)
a) Pull o󰀨 the ring [43].
a) Loosen the four screws and pull the half shells [42] apart.
b) Screw the sealing cap [45] from the valve body [44] and pull the pressure bolt [25] from
the valve body [44]. (Fig. 23b)
• Grease the O-rings [24] (Fig. 23b)
• Assemble the shut-o󰀨 valve [9].
3. Empty and rinse the device with clear water.
4. Wipe o󰀨 the device with a moist cloth.
5. For drying and storing the device, keep the tank and pump separate in a dry place pro-
tected from sunlight and freezing temperatures.
EN ENGLISH
Table 2. Dependence: Spraying rate – spraying pressure
+If liquid mixed with air emerges from the nozzle, the tank is empty.
After Usage
Care and maintenance
4. If the spraying pressure decreases more than 0.5 bar (7.3 psi) from the optimum level,
pump some more.
Observe the instructions in the section entitled “Safety”.
Never leave liquid in the device.
1. Pull up the red button on the safety valve [12] until all excess pressure is released from
the tank. (Fig. 4).
2. Remove the cover [10+11]. (Chapter entitled „Preparation“ Points 2, Fig. 5a + 5b)
Collect and dispose of the residual liquid and the tank according to all applicable
laws, requirements and regulations.
Follow the instructions of the spray product manufacturer!
Clean the protective equipment and yourself every time after usage.
Observe the instructions in the section entitled “Safety”.
3. Make certain the optimum spraying pressure is set (→ Table 2) on the pressure gauge [15].
Pressure regulation (CFV) on the shut-o󰀨 valve

18 19
EN ENGLISH
Observe the legal requirements of your country for accident prevention and check
the device in regular intervals.
Unless otherwise specied, we recommend that an expert carries out an external
test every 2 years and an internal test every 5 years as well as a strength test every
10 years.
Fault Cause Remedy
No pressure builds up in
the device
Cover is leaking. Close cover properly (Fig. 7b)
Grease or replace O-ring [29]
(Fig. 22h)
The pump is not screwed on
tightly.
Screw the pump on tightly
O-ring [21] on the pump is
faulty
Replace the O-ring. (Fig. 20).
Diaphragm [22] is defective Replace the diaphragm.
(Fig. 21).
Liquid ows out of the
pump.
Valve disk [26] dirty of de-
fective.
Clean or replace the valve disk.
(Fig. 20).
The nozzle does not
spray even though pres-
sure is present.
Filter [46] and / or nozzle [23]
blocked.
Clean the lter or / and nozzle.
(Fig. 18 +19).
Only a spray, emerges,
there is no atomization.
Insert [24] is missing Position the insert in the nozzle.
(Fig. 18).
Safety valve blows o󰀨 too
early.
Safety valve [12] is defective. Replace safety valve.
(Fig. 22a - 22h).
The shut-o󰀨 valve does
not close.
Liquid emerges without
the lever being activated.
O-rings [24] on the pressure
bolt not greased.
Defective pressure bolt [25]
or O-ring [24]
Grease the O-ring of the pressu-
re bolt. (Fig. 23b).
Replace the pressure bolt or
O-ring. (Fig. 23b).
Faults
Use only original spare and accessory parts.
Contact address for additional information → see title page.

20 21
According to EC Machinery Directive 2006/42/EC, Appendix II, No. 1A.
We,
MESTO Spritzenfabrik Ernst Stockburger GmbH
Ludwigsburger Straße 71
D-71691 Freiberg/N.
declare under our sole responsibility that the products of the series 3598BM, 3618BM in
the version supplied comply with all relevant provisions of the Directive „Equipment for vec-
tor control specication guidelines, 2nd edition. Geneva: World Health Organization; 2018“.
Furthermore, the device complies with the Directive 2006/42/EC and Directive 2014/68/EU
for pressure equipment.
Mr. Rolf Rehkugler is authorized to compile the technical documentation.
Freiberg, 11.06.2018
Bernd Stockburger
- Managing Director –
0119 6093042
EN ENGLISH
Warranty
Declaration of Conformity
Original operating instructions
We guarantee that from the time it is rst purchased for a period of the legally valid requi-
red warranty period (maximum 3 years) this device will not exhibit any material or proces-
sing errors. If defects are discovered during the warranty period, MESTO or the distributor
in your country will repair the device without charging for the labor or material or (at the
discretion of MESTO) replace the device itself or its defective parts.
If such defects are discovered, please contact us immediately. We require the invoice or
cash register receipt for purchase of the device.
The warranty does not include wearing parts (seals, O-rings, diaphragm, etc.) or defects,
which have occurred due to improper use or unforeseeable circumstances.
The data and illustrations in these instructions for use are for orientation only and not
binding in any way. The manufacturer reserves the right to make changes or improvements
to the products if these are considered appropriate without having to notify customers
owning a similar model about this fact.
