Gebrauchsanleitung.............................................6
GB IRL AUS USA NZ CDN IND
Instructions for Use ...........................................12
F CH B NL CDN
Mode d'emploi ....................................................18
E MEX
Instrucciones de uso .........................................24

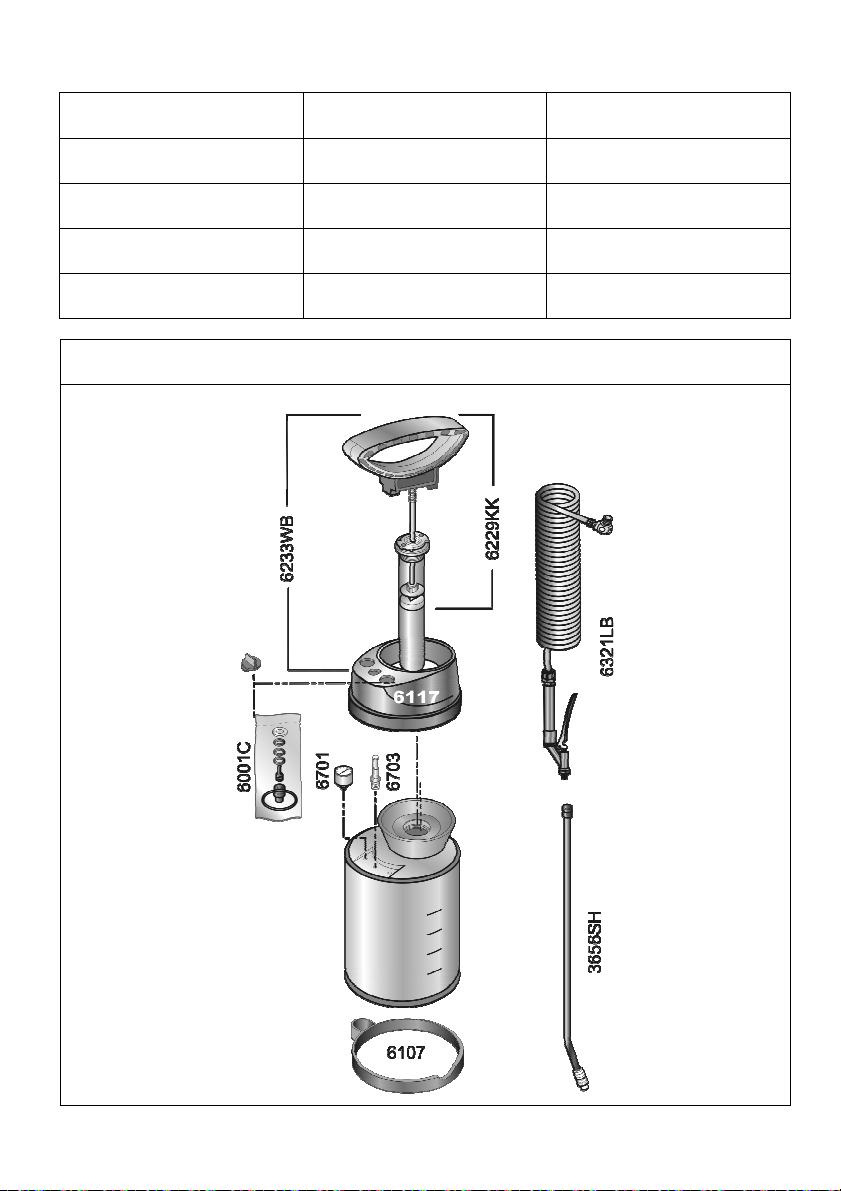

Ersatzteile Spare Parts Pièces de Rechange
Varaosat Reserve-onderdelen Varuosade
Pezzi di ricambio Reservdelar Reservedele
RESISTENT PLUS 3594

3
1
2
3 4
5 6
6
7
5
1
4
9
4
4
5
7
2
3
6 8
1
10
13

4
7 8
9
10
11 12
6
6
11
10
1
1
12
13

5
13
14
15 16
17 18
13
17
19
16
14
14
15
6
6
18
20
6
12
21

6
D A CH
Herzlichen Glückwunsch
zu Ihrem neuen MESTO-Sprühgerät und Danke für das Vertrauen in unsere Marke.
Ihre Zufriedenheit mit den Produkten und dem Service von MESTO ist uns sehr wichtig.
Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein.
Unsere Adresse finden Sie auf der Titelseite dieser Gebrauchsanleitung.
Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!
Bewahren Sie die Gebrauchsanleitung gut auf.
Verwendung
Die Sprühgeräte RESISTENT PLUS 3594 sind für das Sprühen professioneller
Schädlingsbekämpfungsmitteln, Pflanzenschutzmitteln einschließlich Unkrautvertilgern,
Schalölen und dünnflüssigen Mineralölen, leicht alkalischen Bauchemikalien (pH ≤9) und
neutralen, lösungsmittel- und chloridfreien Reinigungsmittel vorgesehen. Beachten Sie bei jeder
Anwendung die Hinweise der Mittelhersteller. Die Sprühgeräte dürfen ausschließlich im
Außenbereich verwendet werden.
Zum Zeitpunkt der Herstellung sind keine schädlichen Einwirkungen auf das Gerät der vom
Bundesamt BVI zugelassenen Pflanzenschutzmitteln bekannt.
Unsachgemäße Verwendung kann zu gefährlichen Verletzungen und
Umweltschäden führen.
Verwenden Sie andere Mittel nur, wenn schädliche Einwirkungen auf das Gerät und die
Gefährdung von Menschen und Umwelt ausgeschlossen sind. Auf Anfrage bekommen Sie von
uns eine Liste der im Sprühgerät verwendeten Werkstoffe.
Nicht geeignet für
• entzündliche Flüssigkeiten
• Wasserstoffperoxyd und ähnlich Sauerstoff abgebende Mittel
• ätzende Stoffe (bestimmte Desinfektions- und Imprägniermittel, Säuren, Laugen)
• ammoniakhaltige Flüssigkeiten
• Lösungsmittel und lösungsmittelhaltige Flüssigkeiten
• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)
• Einsatz im Lebensmittelbereich.
Unter keinen Umständen verwenden
• fremde Druckquellen ohne MESTO - Druckluftfüllventil
• zur Abflammung
• zur Lagerung und Aufbewahrung von Flüssigkeiten
• als Augendusche.
Sicherheit
Kinder und Jugendliche ohne sachkundige Einweisung dür
fen das Gerät nicht
benutzen.
Bewahren Sie Sprühgeräte kindersicher auf.
Treffen Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.
Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und Leitungen
,
gegen den Wind oder in Gewässer.

7
D A CH
Reparaturen oder Veränderungen am Behälter sind nicht zulässig.
Das Sicherheitsventil darf nicht unwirksam gemacht werden.
Beim Kontakt von Wasserstoffperoxyd und anderer Sauerstoff abgebenden Mitteln
mit Werkstoffen des Sprühgerätes sind
explosionsartige Drucksteigerungen möglich.
Niemals solche Mittel einfüllen.
Lassen Sie beschädigte oder nicht funktionsfähige T
eile sofort durch unseren
Service oder von uns autorisierte Servicepartner ersetzen.
Lassen Sie das Gerät nicht unter Druck und/oder in der Sonne stehen.
Stellen Sie
sicher, dass das Gerät nicht über die maximale Betriebstemperatur erwärmt wird.
(→Tabelle 1 unten).
Blasen Sie Düsen oder Ventile niemals mit dem Mund durch.
Verwenden Sie nur Ersatz- und Zubehörteile von MESTO.
Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine Haftung.
Tragen Sie beim Umgang mit gefährlichen Stoffen geeignete Schutzausrüstung.
Beobachten Sie beim Pumpen stets das Manometer um den max. Sprühdruck
(→Tabelle 1 unten) nicht zu überschreiten.
Vor Befüllen, nach Gebrauch und vor Wartungsarbeiten den Restdruck im Behäl
ter
vollständig abbauen (→Kapitel „Nach Gebrauch“, Punkt 1).
Sammeln und entsorgen Sie Sprühmittel nach geltenden Geset
zen, Vorschriften
und Regeln.
Lieferumfang
Behälter [4] mit Pumpe [1], Gebrauchsanleitung [2], Ersatzteilbeutel [3], Spritzrohr [5],
Abstellventil [6], Spritzleitung [7] (Abb. 1)
Sie finden die im Text genannten Abbildungen in den vorderen aufklappbaren
Seiten 3 – 5 dieser Gebrauchsanleitung.
Technische Daten
Gerätefamilie RESISTENT
Typ 3594
Max. Einfüllmenge 4 l
Gesamtinhalt 5 l
Max Sprühdruck 6 bar
Max. Betriebstemperatur 50 °C
Leergewicht 2,8 kg
Behälterwerkstoff Edelstahl
Technische Restmenge 0,03 l
Max. Volumenstrom 4,5 l/min
Rückstoßkraft < 5 N
Tabelle 1

8
D A CH
Zusammenbauen
1. Schrauben Sie die Spritzleitung [7] mit einem Schlüssel SW 13 in den Behälter [4] fest
ein. (Abb. 2)
2. Schrauben Sie das Spritzrohr [5] auf das Abstellventil [6]. (Abb. 2)
Prüfen
Sichtkontrolle: Sind Behälter [4], Pumpe [1], Spritzleitung [7] mit Abstellventil [6],
Manometer [11] und Spritzrohr [5] unbeschädigt? (Abb. 2, 9)
Achten Sie besonders auf die Verbindungen zwischen Behälter - Spritzleitung und
Spritzleitung – Abstellventil, sowie den Zustand von Pumpengewinde und Spritzleitung.
Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf.
►Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.
Funktion: Ziehen Sie den roten Knopf des Sicherheitsventils [9]. (Abb. 3)
►Druck muss entweichen.
Betätigen Sie das Abstellventil [6]. (Abb. 10)
►Abstellventil muss öffnen und schließen.
Vorbereiten
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
1. Ziehen Sie den roten Knopf des Sicherheitsventils [9] so lange hoch, bis der Behälter
drucklos ist. (Abb. 3)
2. Drücken Sie den Pumpengriff [10] nach unten und drehen ihn gegen den Uhrzeigersinn.
►Pumpengriff ist verriegelt. (Abb. 4)
3. Schrauben Sie die Pumpe [1] aus dem Behälter [4]. (Abb. 5)
Empfehlung zum Mischen der Sprühflüssigkeit im Gerät oder zum Vormischen in einem
externen Behälter: Füllen Sie 1/3 Wasser ein, dann geben Sie das Sprühmittel hinzu
und füllen den Rest mit Wasser auf.
4. Füllen Sie die Sprühflüssigkeit in den Behälter [4]. (Abb. 6)
5. Schrauben Sie die Pumpe [1] in den Behälter [4]. (Abb. 7)
6. Drücken Sie den Pumpengriff [10] nach unten und drehen ihn im Uhrzeigersinn.
►Pumpengriff ist entriegelt. (Abb. 8)
7. Erzeugen Sie den gewünschten Druck (→Tabelle 2) im Behälter [4] (Abb. 9).
Max. Druck sollte 6 bar nicht überschreiten (roter Strich am Manometer [11], Abb. 9).
Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den
Überdruck ab.
8. Drücken Sie den Pumpengriff [10] nach unten und drehen ihn gegen den Uhrzeigersinn.
►Pumpengriff ist verriegelt. (Abb. 4)
Sprühen
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Betreiben Sie das Gerät nur senkrecht.
Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen.
Achten Sie auf die Vorschriften des Mittelherstellers!
Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das Spritzrohr
nach oben und betätigen das Abstellventil so lange bis aus der Düse keine mit Luft
vermischte Flüssigkeit mehr austritt.

9
D A CH
1. Betätigen Sie das Abstellventil [6]. (Abb. 10)
►Die Sprühung beginnt.
2. Achten Sie auf den optimalen Sprühdruck (→Tabelle 2) am Manometer [11].
Sprühdruck Sprühmenge bei Düse 1302
1,5 bar 0,49 l/min
2,0 bar 0,56 l/min
3,0 bar 0,69 l/min
Tabelle 2. Lineare Abhängigkeit: Sprühmenge – Sprühdruck
3. Fällt der Sprühdruck mehr als 0,5 bar vom Optimum ab, pumpen Sie nach.
Wenn aus der Düse mit Luft vermischte Flüssigkeit austritt, ist der Behälter leer.
Nach Gebrauch
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
1. Ziehen Sie den roten Knopf des Sicherheitsventils [9] so lange hoch, bis der Behälter
drucklos ist. (Abb. 3)
2. Verriegeln Sie den Pumpengriff [10]. (Abb. 4)
3. Schrauben Sie die Pumpe [1] aus dem Behälter [4]. (Abb. 6)
Sammeln und entsorgen Sie die Restmenge
nach geltenden Gesetzen,
Vorschriften und Regeln. Achten Sie auf die Vorschriften des Mittelherstellers!
4. Wischen Sie das Gerät mit einem feuchten Tuch ab.
5. Zum Austrocknen und Lagern bewahren Sie Behälter und Pumpe getrennt in trockener,
vor Sonnenstrahlen geschützter und frostfreier Umgebung auf.
Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst.
Wartung und Pflege
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Nach 50-maligem Gebrauch, mindestens einmal jährlich:
• Bauen Sie die Pumpe [1] auseinander und fetten Sie die Manschette [13]. (Abb. 11 - 12)
• Reinigen Sie die Düse [14] und den Einsatz [15] unter fließendem Wasser, ggf. mit einer
Nadel. (Abb. 13)
• Nehmen Sie den Filter [16] aus dem Abstellventil [6] heraus und reinigen Sie ihn unter
fließendem Wasser. (Abb. 14)
• Fetten Sie den O-Ring [12] ein. (Abb. 12)
Beachten Sie die gesetzlichen Unfallverhütungsvorschriften Ihres Landes und
überprüfen Sie das Gerät regelmäßig.
Sollte es keine speziellen Regeln geben, empfehlen wir alle 2
Jahre eine äußere
und alle 5 Jahre eine innere Prüfung durch einen Sachkundigen durchzuführen.
Gerne stellen wir Ihnen einen Prüfplan in deutsch oder englisch zur Verfügung.

10
D A CH
Störungen
Verwenden Sie nur Ersatz- und Zubehörteile von MESTO (einige
finden Sie im
Ersatzteilbeutel [3], Abb. 1).
Störung Ursache Abhilfe
Im Gerät baut sich kein
Druck auf
Pumpe nicht festgeschraubt Pumpe fest einschrauben
O-Ring [12] an der Pumpe
defekt (Abb. 16)
O-Ring tauschen
Manschette [13] defekt
(Abb. 16)
Manschette tauschen
Flüssigkeit dringt oben
aus der Pumpe
Ventilscheibe [17] verschmutzt
oder defekt (Abb. 15)
Ventilscheibe reinigen oder
austauschen
Düse sprüht nicht, Druck
ist jedoch vorhanden
Filter [16] (Abb. 14) oder / und
Düse [14] (Abb. 13) verstopft
Filter oder / und Düse reinigen
(Abb. 13 + 14)
Nur Strahl, keine
Zerstäubung
Einsatz [15] fehlt (Abb. 13) Einsatz in die Düse einfügen
Abstellventil schließt
nicht.
Flüssigkeit tritt ohne
Betätigung des Hebels
aus.
Dichtung des Zugbolzens [20]
nicht gefettet
Zugbolzen [20] oder
Dichtung defekt (Abb. 18)
Schraube [18] am Abstellventil
[6] herausdrehen und Hebel
[19] entfernen. (Abb. 17)
Schraubsitz [21] abschrauben
und Zugbolzen [20]
herausdrücken. (Abb. 18)
Dichtung des Zugbolzens [20]
reinigen und fetten oder
Zugbolzen [20] erneuern.
(Abb. 18)
Montage in umgekehrter
Reihenfolge.
Kontaktadresse für weitere Infos →siehe Titelseite.

11
D A CH
Garantie
Wir garantieren, dass ab dem Zeitpunkt des Ersterwerbs für den Zeitraum der jeweilig
gültigen gesetzlichen Gewährleistungspflicht (max. 3 Jahre) dieses Gerät keine Material-
und Verarbeitungsfehler aufweist. Sollten sich während der Garantiezeit Mängel
herausstellen, wird MESTO oder der Distributeur in Ihrem Land ohne Berechnung der
Arbeits- und Materialkosten das Gerät reparieren oder (nach Ermessen von MESTO) es
selbst oder seine schadhaften Teile ersetzen.
In so einem Fall bitten wir um unverzügliche Kontaktaufnahme mit uns. Wir benötigen die
Rechnung oder den Kassenzettel über den Kauf des Gerätes.
Ausgenommen von der Garantie sind Verschleißteile (Dichtungen, O-Ringe, Manschette
usw.) und Defekte, die auf Grund unsachgemäßen Gebrauchs und höherer Gewalt
aufgetreten sind.
CE- Konformitätserklärung
Gemäß EG-Richtlinie Maschinen 2006/42/EG, Anhang II, Nr. 1A.
Wir, die MESTO Spritzenfabrik Ernst Stockburger GmbH
Ludwigsburger Straße 71, D-71691 Freiberg
erklären in alleiniger Verantwortung, dass die Hochdrucksprühgeräte der Baureihe 3594 ab
der Fabriknummer 1289536 in der gelieferten Ausführung allen einschlägigen
Bestimmungen der Rechtlinie 2006/42/EG entsprechen. Ferner entsprechen die Geräte der
Rechtlinie 97/23/EG für Druckgeräte.
Rolf Rehkugler, Ludwigsburger Str. 71, D-71691 Freiberg, ist bevollmächtigt die
technischen Unterlagen zusammenzustellen.
Freiberg, 21.10.2012
Bernd Stockburger
- Geschäftsführer -

12
GB IRL AUS USA NZ CDN IND
Welcome and congratulations
for purchasing your new MESTO sprayer. Thank you for the trust you have shown in our
brand. Your satisfaction with MESTO products and services is very important for us.
Please contact us if your expectations are not met.
You will find our address on the title page of these instructions for use.
Make certain to read the instructions for use before using the device!
Keep the instructions for use in a safe place where they can be easily found.
Usage
Spraying devices RESISTENT PLUS 3594 are designed for the spraying of professional
pesticides, plant protection products including weed killers, forming oil and low-viscosity mineral
oils, slightly alkaline construction chemicals (pH ≤9) and neutral, solvent- and chlorine-free
cleaning agents. Observe the manufacturer’s instructions for using the product before each
application. The sprayers must only be used in the exterior.
At the time of manufacturing, there are no known harmful effects to the device caused by
plant protection products approved by the Federal Office of Consumer Protection and Food
Safety.
Improper use may result in dangerous injuries and environmental damage.
You should only use other products if harmful effects on the device and endangerment of people
and the environment can be excluded. On request, we will provide you with a list of active
ingredients used in the sprayer.
Not suitable for
• Inflammable liquids
• Hydrogen peroxide and similar substances that give off oxygen
• Corrosive substances (certain disinfecting and impregnating agents, acids and bases)
• Liquids containing ammonia
• Solvents and liquids containing solvents
• Viscous or sticky liquids or liquids that form residues (dyes, greases)
• Use in applications for foodstuffs.
Under no circumstances should you use
• external pressure sources without a MESTO compressed air valve
• for flaming
• for storing and holding liquids
• as an eyewash.
Safety
Children and adolescents who have not been properly instructed must not use the
device.
Keep the sprayers safe from access to children.
Take precautions to prevent hazardous substances from being misused.
Never spray on people, animals, electrical devices and lines, into the wind, or into
bodies of water.

GB IRL AUS USA NZ CDN IND
13
Repairs and modifications to the tank are not permitted.
The effect of the safety valve must not be bypassed or made inoperative.
Contact between sprayer materials and hydrogen peroxide or other agents that give
off oxygen may result in increased pressure similar in nature to an explosion.
Never
place such agents in the device.
Have damaged parts or parts that do n
ot work properly repaired immediately by our
customer service department or by service partners authorized by us.
Do not allow the device to remain under pressure and/or exposed directly to
sunlight. Make certain the device is not heated beyond the maxi
mum operating
temperature. (→Table 1 below).
Never blow through the nozzles or valves with your mouth.
Use only MESTO spare and accessories.
We cannot assume any liability resulting from the use of third-party parts.
Wear suitable protective equipment when working with hazardous substances.
When pumping, always observe the pressure gauge to ensure the maximum
spraying pressure is not exceeded
(→Table 1 below).
Before filling, after use and before maintenance work, allow the residual pressure
in
the tank to dissipate completely (→Section "After Use", Section 1).
Collect and dispose of the spraying agents according to all applicable laws,
requirements and regulations.
Scope of delivery
Tank [4] with pump [1], instructions for use [2], spare parts pouch [3], spray wand [5], shut-
off valve [6], spray line [7] (Fig. 1)
You will find the illustrations referred to in the text in the front fold-out
pages 3 – 5 of these instructions for use.
Technical data
Device family RESISTENT
Type 3594
Max. filling amount 4 l
Total contents 5 l
Max. spraying pressure 6 bar
Max. operating temperature 50 °C
Weight when empty 2.8 kg
Material of tank Stainless steel
Technical residual quantity 0.03 l
Max. volume flow 4.5 l/min
Recoil force < 5 N
Table 3

14
GB IRL AUS USA NZ CDN IND
Assembly
1. Screw the spray line [7] securely into the tank [4] with a size 13 (metric) wrench. (Fig. 2)
2. Screw the spray wand [5] onto the shut-off valve [6]. (Fig. 2)
Checks
Visual inspection: Are the tank [4], pump [1], spray line [7] with shut-off valve [6],
pressure gauge [11] and spray wand [5] undamaged? (Figs. 2, 9)
Pay special attention to the connections between the tank – spray line and the spray
line – shut-off valve and to the condition of the pump threading and spray line.
No leaks: Pump up the empty device to 2 bar.
►The pressure must not decrease more than 0.5 bar within 30 minutes.
Function: Pull the red button on the safety valve [9]. (Fig. 3)
►The pressure must dissipate.
Activate the shut-off valve [6]. (Fig. 10)
►The shut-off valve must open and close.
Making preparations
Observe the instructions in the section entitled "Safety".
3. Pull up the red button on the safety valve [9] until all excess pressure is released from
the tank. (Fig. 3)
4. Press the pump handle [10] down and turn it counterclockwise.
►The pump handle is locked in place. (Fig. 4)
5. Unscrew the pump [1] from the tank [4]. (Fig. 5)
We recommend you mix the spraying liquid in the device or premix it in an external
tank: Fill to 1/3 with water, pour in the spraying agent, and then add more water until
full.
6. Add the spraying liquid to the tank [4]. (Fig. 6)
7. Screw the pump [1] onto the tank [4]. (Fig. 7)
8. Press the pump handle [10] down and turn it clockwise.
►The pump handle is unlocked. (Fig. 8)
9. Generate the required pressure (→Table 2) in the tank [4] (Fig. 9).
The maximum pressure should not exceed 6 bar (red line on the pressure gauge [11],
Fig. 9). If the maximum pressure is exceeded, the safety valve will engage and release
the excess pressure.
10. Press the pump handle [10] down and turn it counterclockwise.
►The pump handle is locked in place. (Fig. 4)
Spraying
Observe the instructions in the section entitled "Safety".
Operate the device upright only.
Avoid allowing drops of spray to drift onto areas that are not being treated.
Observe the instructions of the spray product manufacturer!
To prevent dripping, hold the spray wand up when first spraying and activate the shut-
off valve until no more liquid mixed with air is emerging from the nozzle.
1. Activate the shut-off valve [6]. (Fig. 10)
►Spraying may now begin.

GB IRL AUS USA NZ CDN IND
15
2. Make certain the optimum spraying pressure is set (→Table 2) on the pressure
gauge [11].
Spraying
pressure
Spraying quantity with nozzle 1302
1.5 bar 0.49 l/min
2.0 bar 0.56 l/min
3.0 bar 0.69 l/min
Table 4. Linear relationship of: spraying rate and spraying pressure
3. If the spraying pressure decreases more than 0.5 bar from the optimum level, pump
some more.
If liquid mixed with air emerges from the nozzle, the tank is empty.
After Usage
Observe the instructions in the section entitled "Safety".
1. Pull up the red button on the safety valve [9] until all excess pressure is released from
the tank. (Fig. 3)
2. Lock the pump handle in place [10]. (Fig. 4)
3. Unscrew the pump [1] from the tank [4]. (Fig. 6)
Collect and dispose of the residual liquid according to all applicable laws,
requirements and regulations.
Observe the instructions of the spray product
manufacturer!
4. Wipe off the device with a moist cloth.
5. For drying and storing the device, keep the tank and pump separate in a dry place
protected from sunlight and freezing temperatures.
Clean the protective equipment and yourself every time after usage.
Care and maintenance
Observe the instructions in the section entitled "Safety".
After using the device 50 times or at least once a year:
• Disassemble the pump [1] and grease the diaphragm [13]. (Figs. 11 - 12)
• Clean the nozzle [14] and insert [15] under flowing water. If necessary, use a needle.
(Fig. 13)
• Take the filter [16] out of the shut-off valve [6] and clean it under running water. (Fig. 14)
• Grease the O-ring [12]. (Fig. 12)
Observe the legal requirements of your country for accident prevention and check
the device in regular intervals.
If there are no special
rules, we recommend you have the device examined
externally by a competent professional every 2 years and subject it to an internal
inspection every 5 years.
We would be happy to provide you with an inspection schedule in German or
English.

16
GB IRL AUS USA NZ CDN IND
Faults
Use only MESTO spare parts and accessories (you will find some in the spare-
parts
pouch [3], Fig. 1).
Fault Cause Remedy
No pressure builds up in
the device
The pump is not screwed on
tightly
Screw the pump on tightly
O-ring [12] on the pump is
faulty (Fig. 16)
Replace the O-ring
Diaphragm [13] is defective
(Fig. 16)
Replace the diaphragm
Liquid flows out of the
pump
The valve disc [17] is dirty or
faulty (Fig. 15)
Clean or replace the valve disc
The nozzle does not
spray even though
pressure is present
Filter [16] (Fig. 14) or / and
nozzle [14] (Fig. 13) is clogged
Clean filter or / and nozzle
(Figs. 13 + 14)
Only spray, no
atomization
Insert [15] missing (Fig. 13) Position the insert in the nozzle
The shut-off valve does
not close.
Liquid emerges without
the lever being activated.
Seal of the tension bolt [20] not
greased
Tension bolt [20] or
seal defective(Fig. 18)
Unscrew screw [18] from the
shut-off valve [6] to remove the
lever [19]. (Fig. 17)
Unscrew screw seat [21] and
press out tension bolt [20].
(Fig.
18)
Clean and grease seal of the
tension bolt [20] or renew
tension bolt [20]. (Fig. 18)
Install in reverse sequence.
Contact address for additional information →→see title page.

17
GB IRL AUS USA NZ CDN IND
Warranty
We guarantee that from the time it is first purchased for a period of the legally valid required
warranty period (maximum 3 years) this device will not exhibit any material or processing
errors. If defects are discovered during the warranty period, MESTO or the distributor in
your country will repair the device without charging for the labor or material or (at the
discretion of MESTO) replace the device itself or its defective parts.
If such defects are discovered, please contact us immediately. We require the invoice or
cash register receipt for purchase of the device.
The warranty does not include wearing parts (seals, O-rings, diaphragm, etc.) or defects,
which have occurred due to improper use or unforeseeable circumstances.
CE Declaration of Conformity
In accordance with EC Directive 2006/42/EC, Annex II, No. 1A.
We, MESTO Spritzenfabrik Ernst Stockburger GmbH
Ludwigsburger Straße 71, D-71691 Freiberg
declare under our sole responsibility that the Series 3594 high pressure sprayers as
supplied from factory number 1289536 meet all the relevant requirements of Directive
2006/42/EC of the EU. Furthermore the devices correspond to Directive 97/23/EC for
Pressure Equipment.
Rolf Rehkugler, Ludwigsburger Straße 71, D-71691 Freiberg is authorized to compile the
technical documentation.
Freiberg, 21.10.2012
Bernd Stockburger
- Managing Director -

18
F CH B NL CDN
Toutes nos félicitations
pour l'achat de votre nouveau pulvérisateur MESTO et tous nos remerciements pour la
confiance que vous accordez à notre marque. Votre satisfaction en ce qui concerne les
produits et le service de MESTO est très importante pour nous. Nous vous serions
reconnaissants de nous informer si vos attentes devaient être déçues. Vous trouverez notre
adresse sur la page de garde de ce mode d'emploi.
Lisez le mode d'emploi avant d'utiliser l'appareil !
Conservez soigneusement le mode d'emploi.
Utilisation
Les pulvérisateurs RESISTENT PLUS 3594 sont conçus pour la pulvérisation de pesticides
professionnels, de produits phytosanitaires, ainsi que de désherbants, d'huiles de décoffrage et
d'huiles minérales fluides, de produits chimiques légèrement alcalins pour le bâtiment (pH ≤9) et
de produits de nettoyage neutres, sans solvant ni chlore. Respectez les indications des fabricants
des différentes substances lors de chaque utilisation. Les pulvérisateurs peuvent exclusivement
être utilisés en extérieur.
Au moment de la fabrication, il n’y a aucun effet nocif connu sur l’appareil des produits
phytosanitaires homologués par l’office fédéral BVI.
Une utilisation inappropriée peut conduire à de graves blessur
es et des
dommages environnementaux.
N'utilisez d'autres produits que si des effets nocifs sur l'appareil et la mise en danger de
personnes et de l'environnement sont exclus. Sur demande, vous recevrez de notre part une liste
des matériaux utilisés dans les pulvérisateurs.
Ne convient pas pour
• les liquides inflammables
• le peroxyde d'hydrogène et les produits similaires libérant de l'oxygène
• les substances corrosives (certains désinfectants et imprégnants, acides, bases)
• les liquides contenant de l'ammoniaque
• les solvants et liquides contenant des solvants
• les liquides visqueux, collants ou formant des résidus (peintures, graisses)
• l'utilisation dans le domaine alimentaire.
N'utiliser en aucun cas
• des sources de pression extérieures sans vanne de remplissage d'air comprimé MESTO
• pour le flambage
• pour le stockage et la conservation de liquides
• comme douche oculaire.
Sécurité
Les enfants et les mineurs qui n'ont pas reçu une initiation appropriée ne peuvent
pas utiliser l'appareil.
Conservez le pulvérisateur hors de portée des enfants.
Prenez des mesures préventives contre une mauvaise utilisation lors de l'utilisation
de produits dangereux.

F CH B NL CDN
19
Ne pulvérisez jamais en direction de personnes, d'animaux, d'appareils et de lignes
électriques, contre le vent ou dans les eaux de surface.
Les travaux de réparation ou modifications sur le réservoir ne sont pas admissibles.
La soupape de sécurité ne peut pas être mise hors fonction.
En cas de contact de peroxyde d'hydrogène et d'autres produits libérant de
l'oxygène avec des matériaux du pulvérisateur,
il existe un risque d'augmentation de
pression de nature explosive. N’effectuez jamais de remplissage avec de tels
produits.
Faites immédiatement remplacer les pièces endommagées ou qui ne sont plus
opérationnelles par notre service après-
vente ou par un partenaire de maintenance
autorisé.
Ne laissez jamais l'appareil sous pression et/ou exposé au soleil. Assurez-
vous que
l'appareil n'est pas échauffé au-
delà de la température maximale de service.
(→Tableau 1 ci-dessous).
Ne soufflez jamais dans les buses ou les vannes avec la bouche.
Utilisez uniquement des pièces de rechange et accessoires de MESTO.
Nous déclinons toute responsabilité en cas d'utilisation de pièces d'autres
fabricants.
Porte
z un équipement de protection approprié lors de la manipulation de
substances dangereuses.
Lors du pompage, observez toujours le manomètre afin de ne pas dépasser la
pression de pulvérisation max. (→Tableau 1 ci-dessous).
Avant le remplissage, après l'utilisation et avant les travaux de maintenance,
évacuez complètement la pression résiduelle dans le réservoir (→chapitre «
Après
utilisation », point 1).
Collectez et éliminez les produits de pul
vérisation conformément aux lois,
prescriptions et règles en vigueur.
Etendue de la livraison
Réservoir [4] avec pompe [1], mode d’emploi [2], sac de pièces de rechange [3], tube de
pulvérisation [5], soupape d'arrêt [6], conduite de pulvérisation [7] (Fig. 1)
Les figures mentionnées dans le texte sont situées dans les pages
3 – 5 dépliables au début de ce mode d’emploi.

20
F CH B NL CDN
Caractéristiques techniques
Famille d'appareils RESISTENT
Type 3594
Quantité de remplissage max. 4 l
Capacité totale 5 l
Pression de pulvérisation max. 6 bars
Température de service max. 50 °C
Poids à vide 2,8 kg
Matériau du réservoir Acier inoxydable
Quantité résiduelle 0,03 l
Débit vol. max. 4,5 l/min
Force de recul < 5 N
Tableau 5
Assemblage
1. Vissez solidement la conduite de pulvérisation [7] dans le réservoir [4] avec une clé de
13. (Fig. 2)
2. Vissez le tube de pulvérisation [5] sur la soupape d'arrêt [6]. (Fig. 2)
Contrôle
Contrôle visuel : Le réservoir [4], la pompe [1], la conduite de pulvérisation [7]
avec soupape d'arrêt [6], le manomètre [11] et le tube de pulvérisation [5] sont-ils
endommagés ? (Fig. 2, 9)
Veillez en particulier aux connexions entre le réservoir – conduite de pulvérisation et
conduite de pulvérisation – soupape d'arrêt, ainsi qu'à l'état du filetage de la pompe et
de la conduite de pulvérisation.
Etanchéité : Par pompage, faites monter la pression dans l'appareil vide à 2 bars.
►La pression ne doit pas redescendre de plus de 0,5 bar en 30 min.
Fonctionnement : Tirez le bouton rouge de la soupape de sécurité [9]. (Fig. 3)
►La pression doit s'évacuer.
Actionnez la soupape d'arrêt [6]. (Fig. 10)
►La soupape d'arrêt doit s'ouvrir et se fermer.
Préparation
Respectez les indications du chapitre « Sécurité ».
1. Tirez le bouton rouge de la soupape de sécurité [9] vers le haut jusqu'à ce que le
réservoir soit sans pression. (Fig. 3)
2. Poussez la poignée de la pompe [10] vers le bas et tournez-la dans le sens contraire
des aiguilles d'une montre.
►La poignée de la pompe est verrouillée. (Fig. 4)
3. Dévissez la pompe [1] du réservoir [4]. (Fig. 5)
Recommandation pour le mélange du liquide de pulvérisation dans l'appareil ou pour le
prémélange dans un réservoir externe : Remplissez à 1/3 d'eau, puis ajoutez le produit
de pulvérisation et complétez avec de l'eau.
4. Remplissez le réservoir [4] avec le liquide de pulvérisation. (Fig. 6)
5. Vissez la pompe [1] dans le réservoir [4]. (Fig. 7)
6. Poussez la poignée de la pompe [10] vers le bas et tournez-la dans le sens des aiguilles
d'une montre.
