Mesto PRIMER 3237P User manual

MESTO Spritzenfabrik
Ernst Stockburger GmbH
Ludwigsburger Straße 71
D 71691 Freiberg/Neckar
Tel : [phone]
Fax :[phone]
[email protected]
www.mesto.de
PRIMER 3237P, 3278P
FIX PLUS 3237FP
DE (DEUTSCH)
Gebrauchsanleitung...........................6
EN (ENGLISH)
Instructions for Use ..........................13
FR (FRANÇAIS)
Mode d‘emploi ..............................20
NL (NEDERLANDS)
Gebruiksaanwijzing ..........................27
S (SVENSKA)
Bruksanvisning..............................34
FIN (SUOMI)
Käyttöohje..................................41

22
www.mesto.de
Ersatzteile Spare Parts Pièces de Rechange
Reserve-onderdelen Piezas de repuesto Pezzi di ricambio
Reservdelar Varaosat Reservedeler
Reservedeler Ανταλλακτικά Peças sobressalentes
Części zamienne Запасные части Varuosi
Rezerves daļas Atsarginės detalės
PRIMER 3237P, 3278P, FIX PLUS 3237FP
1428PS

2 3
1 2 3
4 5 6
7 8 9
1
1
12
1
8
7
7
669
22
10 11
11
2
2
8
3
4
9
5
4
3
9
22
2

54
10 11 12
13 14 15
16 17 18
10
11
11
15
15 16
13
13
14
14
4
1
8
22
2

55
19 20
21 22
17
18
19
20
6
3
22

6
Drucksprühgeräte PRIMER 3237P, 3278P und FIX PLUS 3237FP sind für das Sprühen
von Reinigungsmittel, Bauchemikalien wie Tiefengrund, Tapetenlöser und sonstigen
Flüssigkeiten aus dem Baugewerbe vorgesehen. Die Mittel müssen vom Hersteller zur
Ausbringung in Sprühgeräten freigegeben sein.
Herzlichen Glückwunsch
DE DEUTSCH
Verwendung
Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!
Bewahren Sie die Gebrauchsanleitung auf.
Die Gebrauchsanleitung ist ein integraler Bestandteil des Gerätes und muss bei
einer Weitergabe mitgegeben werden.
Beim Arbeiten mit dem Gerät sind besondere Sicherheitsmaßnahmen notwendig.
Unsachgemäße Verwendung kann zu gefährlichen Verletzungen
und Umweltschäden führen.
Nicht geeignet für
• entzündliche Flüssigkeiten
• ätzende Sto󰀨e (bestimmte Desinfektions- und Imprägniermittel, Säuren, Laugen)
• ammoniakhaltige Flüssigkeiten
• Flüssigkeiten mit Temperaturen über 30 °C
• Netzmittel (Tenside), Lösungsmittel und lösungsmittelhaltige Flüssigkeiten, die an den
verwendeten Kunststo󰀨en Rissbildung auslösen oder fördern können.
• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)
• Einsatz im Lebensmittelbereich.
Unter keinen Umständen verwenden
• fremde Druckquellen ohne original Druckluft-Füllventil
• zur Abammung
• zur Lagerung und Aufbewahrung von Flüssigkeiten
• als Augendusche.
zu Ihrem neuen Qualitätsprodukt und Danke für das Vertrauen in unsere Marke.
Ihre Zufriedenheit mit unserem Produkt und unserem Service ist uns sehr wichtig.
Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein.
Unsere Adresse nden Sie auf der Titelseite dieser Gebrauchsanleitung.
Beachten Sie bei jeder Anwendung die Sicherheitshinweise und -datenblätter der
Mittelhersteller. Beachten Sie die angegebenen maximalen Konzentrationen für chemische
Sto󰀨e und Zubereitungen. Auf Anfrage beraten wir Sie gerne.
Beachten Sie die in Ihrem Land jeweils gültigen gesetzlichen und behördlichen
Bestimmungen.
Das Gerät darf ausschließlich im Außenbereich oder in gut durchlüfteten Räumen verwen-
det werden. Lassen Sie sich vom Verkäufer oder einem Sachkundigen in die Bedienung
des Gerätes einweisen, falls Sie zum ersten Mal damit arbeiten.

7
DE DEUTSCH

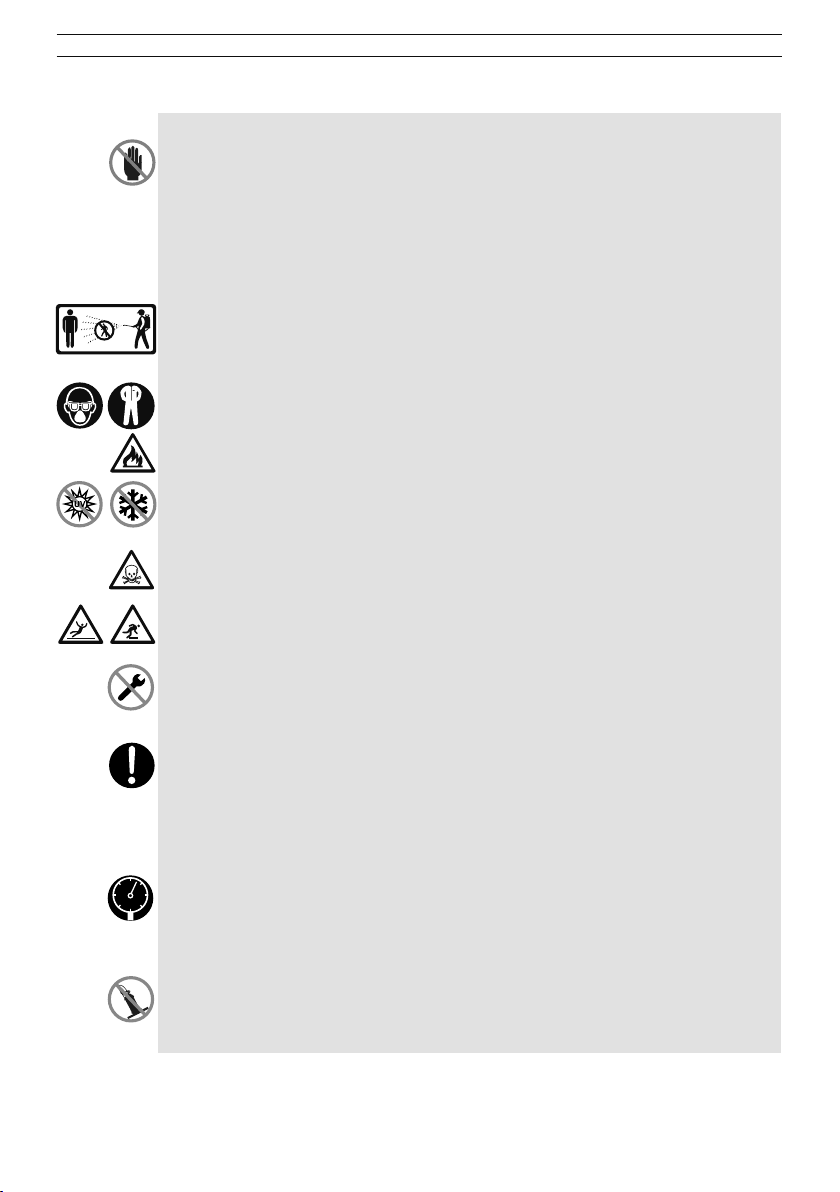

Sicherheit
1
Gerät darf nicht zum Sprühen von Panzenschutzmitteln
eingesetzt werden.
Mit dem Gerät dürfen nur geschulte, gesunde und ausgeruhte Personen
arbeiten. Sie sollen nicht unter dem Einuss von Alkohol, Drogen oder
Medikamenten sein.
Kinder und Jugendliche dürfen das Gerät nicht benutzen.
Bewahren Sie das Gerät kindersicher auf.
Tre󰀨en Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.
→ Unfallgefahr!
Halten Sie unbeteiligte Personen während des Sprühens fern.
Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und
Leitungen, gegen den Wind oder in Gewässer.
→ Verletzungsgefahr!
Tragen Sie beim Umgang mit gefährlichen Sto󰀨en geeignete Schutzkleidung,
Schutzbrille und Atemschutz nach geltenden nationalen Vorschriften.
Vermeiden Sie Zündquellen in der Umgebung.
Lassen Sie das Gerät nicht in der Sonne stehen. Stellen Sie sicher, dass das
Gerät nicht über die maximale Betriebstemperatur erwärmt wird (→ Tabelle 1).
Schützen Sie das Gerät vor Frost und Ammoniak.
Blasen Sie Düsen, Ventile und Filter niemals mit dem Mund durch.
→ Vergiftungsgefahr!
Bei Glätte, Nässe, Schnee, Eis, an Hängen und bei unebenem Gelände
besteht Rutsch- und Stolpergefahr.
Reparaturen oder Veränderungen am Gerät sind nicht zulässig.
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch
unseren Service oder von uns autorisierte Servicepartner ersetzen.
Das Sicherheitsventil darf nicht unwirksam gemacht werden.
→ Explosionsgefahr!
Verwenden Sie nur original Ersatz- und Zubehörteile.
Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine
Haftung.
Beobachten Sie beim Pumpen stets das Manometer um den maximalen
Sprühdruck nicht zu überschreiten (→ Tabelle 1).
Vor dem Befüllen, nach Gebrauch, vor Wartungsarbeiten, bei Arbeitsunter-
brechungen und zur Lagerung muss das Gerät drucklos sein.
Beim Transport beachten: Gerät so transportieren, dass es gegen
Beschädigung und Umkippen gesichert ist. Das Gerät muss drucklos sein.
→ Explosionsgefahr!
DE DEUTSCH
Sicherheit_1018_alle.indd 1 19.10.2018 09:25:44

8
Sichtkontrolle: Sind Behälter [1], Pumpe [2], Schlauch [3], Abstellventil [4] und Spritz-
rohr [8] mit Bogenstück [22] und Düse [16] unbeschädigt? (Abb. 1, 3 und 18)
+Achten Sie besonders auf die Verbindungen zwischen Behälter - Schlauch und Schlauch
– Abstellventil, sowie den Zustand von Pumpengewinde und Spritzrohr.
Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf (Abb. 10).
► Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.
Funktion: Ziehen Sie den Kolbenmanometer [10] hoch. (Abb. 4)
► Druck muss entweichen.
Betätigen Sie das Abstellventil [4]. (Abb. 12)
► Abstellventil muss ö󰀨nen und schließen.

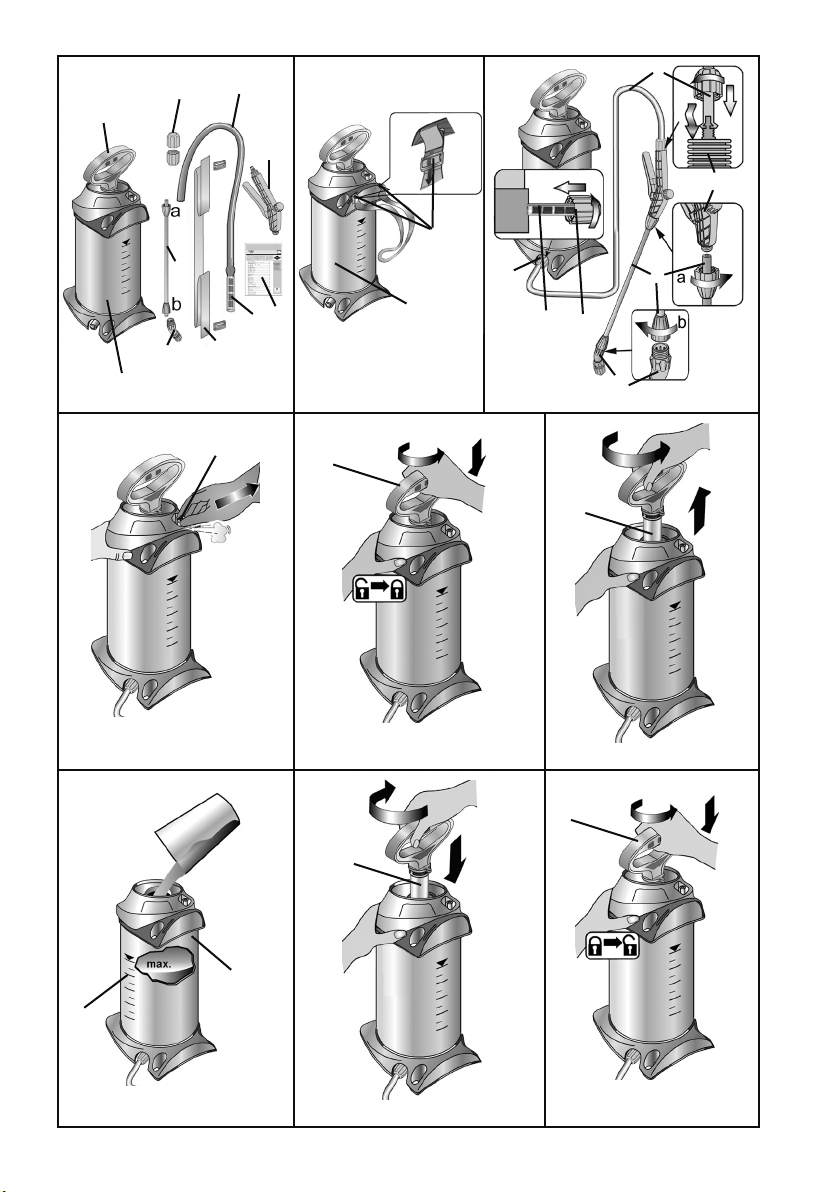

1. Befestigen Sie den Tragriemen [7] am Behälter [1]. (Abb. 2)
2. Schieben Sie den Schlauch [3] mit dem Auslau󰀩lter [6] in den Behälter und sichern ihn
mit der Überwurfmutter [9]. (Abb. 3)
3. Schieben Sie den Schlauch [3] in das Abstellventil [4] und sichern ihn mit der Überwurf-
mutter [9]. (Abb. 3)
4. Schrauben Sie das Spritzrohr [8] auf das Abstellventil [4]. (Abb. 3)
5. Schrauben Sie das Bogenstück [22] auf das Spitzrohr [8] (Abb. 3)
Behälter [1] mit Pumpe [2], Schlauch [3] mit Auslau󰀩lter [6], Abstellventil [4], Gebrauchsan-
leitung [5], Tragriemen [7] , Spritzrohr [8], Bogenstück [22], Überwurfmuttern [9]. (Abb. 1)
Gerätetyp PRIMER 3237P
FIX PLUS 3237FP PRIMER 3278P
Max. Einfüllmenge 5 l 8 l
Gesamtinhalt 6,9 l 10 l
Max. Sprühdruck 3 bar
Max. Betriebstemperatur 30 °C 40 °C
Leergewicht / Gesamtgewicht max. 1,7 kg / 6,7 kg 2,9 kg / 10,9 kg
Behälterwerksto󰀨 Polyethylen
Spritzrohr Kunststo󰀨
Trageweise seitlich
Technische Restmenge < 0,04 l
Max. Volumenstrom 1,0 l/min
Rückstoßkraft < 5 N
DE DEUTSCH
+Sie nden die im Text genannten Abbildungen auf den Seiten 3 – 5 dieser
Gebrauchsanleitung.
Lieferumfang
Technische Daten
Tabelle 1
Zusammenbauen
Prüfen
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren
Service oder von uns autorisierte Servicepartner ersetzen.

9
1. Hängen Sie das Gerät über die Schulter. (Abb. 11)
1. Ziehen Sie den roten Knopf des Kolbenmanometers [10] so lange hoch, bis der Behälter
drucklos ist. (Abb. 4)
2. Drücken Sie die Kolbenstange mit Gri󰀨 [11] nach unten und drehen sie gegen den Uhr-
zeigersinn. ► Kolbenstange mit Gri󰀨 ist verriegelt. (Abb. 5)
3. Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 6)
DE DEUTSCH
Vorbereiten
+Empfehlung zum Mischen der Sprühüssigkeit im Gerät oder zum Vormischen in
einem externen Behälter: Füllen Sie 1/3 Wasser ein, dann geben Sie das Sprühmittel
hinzu und füllen den Rest mit Wasser auf.
4. Füllen Sie die Sprühüssigkeit in den Behälter [1]. (Abb. 7)
5. Kontrollieren Sie die Füllhöhe mit Hilfe der Skalierung [12] am Behälter. (Abb. 7)
6. Schrauben Sie die Pumpe [2] in den Behälter. (Abb. 8)
7. Drücken Sie die Kolbenstange mit Gri󰀨 [11] nach unten und drehen sie gegen Uhrzei-
gersinn.(Abb. 9)
► Kolbenstange mit Gri󰀨 ist entriegelt. (Abb. 9)
8. Erzeugen Sie den gewünschten Druck (→ Tabelle 2) im Behälter (Abb. 10).
+Max. Druck sollte 3 bar nicht überschreiten (roter Strich am Kolbenmanometer, Abb.
10). Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den
Überdruck ab.
9. Drücken Sie die Kolbenstange mit Gri󰀨 [11] nach unten und drehen sie gegen den Uhr-
zeigersinn. (Abb. 5) ► Kolbenstange mit Gri󰀨 ist verriegelt.
Sprühen
+Wenn aus der Düse mit Luft vermischte Flüssigkeit austritt, ist der Behälter leer.
4. Fällt der Sprühdruck mehr als 0,5 bar vom Optimum ab, pumpen Sie nach.
Tabelle 2. Abhängigkeit: Sprühmenge – Sprühdruck
Sprühdruck Sprühmenge bei Flachstrahldüse (Erstausstattung)
1,5 bar 0,56 l/min
2,0 bar 0,64 l/min
3,0 bar 0,78 l/min
2. Betätigen Sie das Abstellventil [4]. (Abb. 12)
► Die Sprühung beginnt.
3. Achten Sie auf den optimalen Sprühdruck (→ Tabelle 2) am Kolbenmanometer [10] (Abb. 10).
+Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das Spritzrohr
nach oben und betätigen das Abstellventil so lange bis aus der Düse keine mit Luft
vermischte Flüssigkeit mehr austritt.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Das Gerät muss sich in senkrechter Stellung benden.
Beim Füllen aus einer Wasserleitung darf die Leitung oder ein Schlauch nicht
in den Behälter hineinragen.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Betreiben Sie das Gerät nur senkrecht bzw. steil aufrecht hängend.
Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen.
Achten Sie auf die Vorschriften des Mittelherstellers!

10
Nach 50-maligem Gebrauch, mindestens einmal jährlich:
• Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 6)
• Bauen Sie die Pumpe [2] auseinander.
a) Entriegeln Sie die Kolbenstange mit Gri󰀨 [11].
b) Ziehen Sie die Kolbenstange mit Gri󰀨 [11] bis zum Anschlag aus dem Zylinderrohr und
drehen sie gegen den Uhrzeigersinn. (Abb. 14)
c) Trennen Sie die Kolbenstange mit Gri󰀨 [11] und Zylinderrohr [2]. (Abb. 14)
• Fetten Sie die Manschette [14] ein. (Abb. 15)
• Bauen Sie die Pumpe zusammen.
a) Schieben Sie die Kolbenstange mit Gri󰀨 [11] in das Zylinderrohr. (Abb. 17)
b) Halten Sie das Zylinderrohr [2] und drücken den Führungsstopfen [15] mit dem Dau-
men fest rein. (Abb. 17)
c) Ziehen Sie die Kolbenstange mit Gri󰀨 [11] bis zum Anschlag und drehen sie im Uhrzei-
gersinn. (Abb. 17)
► Der Führungsstopfen [15] rastet ein.
• Verriegeln Sie die Kolbenstange mit Gri󰀨 [11] und schrauben die Pumpe [2] in den Behälter [1] ein.
• Reinigen Sie die Düse [16] unter ießendem Wasser. (Abb. 18)
• Nehmen Sie den Filter [17] aus dem Bogenstück [22] heraus und reinigen Sie ihn unter
ießendem Wasser. (Abb. 19)
• Nehmen Sie den Schlauch [3] mit dem Auslau󰀩lter [6] aus dem Behälter und reinigen den
Auslau󰀩lter unter ießendem Wasser. (Abb. 20)
• Fetten Sie die O-Ringe [13] und [19] ein. (Abb. 15 bzw. 22)
1. Ziehen Sie den roten Knopf des Kolbenmanometers [10] so lange hoch, bis der Behäl-
ter drucklos ist. (Abb. 4)
2. Verriegeln Sie die Kolbenstange mit Gri󰀨 [11]. (Abb. 5)
3. Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 6)
4. Entleeren und spülen Sie das Gerät mit klarem Wasser durch.
5. Wischen Sie es mit einem feuchten Tuch ab.
6. Zum Austrocknen und Lagern bewahren Sie Behälter [1] und Pumpe [2] getrennt in
trockener, vor Sonnenstrahlen geschützter und frostfreier Umgebung auf (Abb. 13).
DE DEUTSCH
Nach Gebrauch
Wartung und Pege
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Lassen Sie niemals Flüssigkeit im Gerät.
Sammeln und entsorgen Sie die Restmenge und den Behälter nach geltenden
Gesetzen, Vorschriften und Regeln.
Achten Sie auf die Vorschriften des Mittelherstellers!
Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.

11
Störung Ursache Abhilfe
Im Gerät baut sich kein
Druck auf
Pumpe nicht festge-
schraubt.
Pumpe fest einschrauben.
O-Ring [13] an der Pumpe
defekt. (Abb. 16)
O-Ring tauschen. (Pumpe
auseinander- bzw. zusammen-
bauen → Kapitel „Wartung und
Pege“)
Manschette [14] defekt.
(Abb. 16)
Manschette tauschen.
Flüssigkeit dringt aus der
Pumpe
Ventilscheibe [18] ver-
schmutzt oder defekt. (Abb.
21)
Ventilscheibe reinigen oder
austauschen.
Kolbenmanometer zeigt
keinen Behälterdruck an,
Sicherheitsventil bläst zu
früh ab.
Kolbenmanometer [10]
defekt.
Aus Sicherheitsgründen ist der
Austausch des Sicherheitsven-
tils/Kolbenmanometers nicht
möglich.
Bitte wenden Sie sich an den
MESTO Fachhändler oder direkt
an MESTO. (3237P)
Kolbenmanometer austauschen.
(3278P)
Düse sprüht nicht, Druck ist
jedoch vorhanden
Düse [16] (Abb. 18) oder
/ und Filter [17] (Abb. 19)
verstopft.
Düse oder / und Filter reinigen.
Auslau󰀩lter [6] (Abb. 20)
verstopft.
Auslau󰀩lter reinigen.
Abstellventil schließt nicht.
Flüssigkeit tritt ohne Betäti-
gung des Hebels aus.
O-Ringe [19] des Druck-
bolzens [20] nicht gefettet /
geschmiert. (Abb. 22)
Druckbolzen [20] oder
O-Ringe [19] defekt.
(Abb. 22)
O-Ringedes Druckbolzen fetten
Druckbolzen oder O-Ring
erneuern.
DE DEUTSCH
Beachten Sie die gesetzlichen Unfallverhütungsvorschriften Ihres Landes und über-
prüfen Sie das Gerät regelmäßig.
Sollte es keine speziellen Regeln geben, empfehlen wir alle 2 Jahre eine äußere
und alle 5 Jahre eine innere Prüfung, sowie alle 10 Jahre eine Festigkeitsprüfung,
durch einen Sachkundigen durchzuführen.
Störungen
Verwenden Sie nur original Ersatz- und Zubehörteile.
Kontaktadresse für weitere Infos → siehe Titelseite.

12
gemäß EG-Richtlinie Maschinen 2006/42/EG, Anhang II, Nr. 1A.
Wir, die
MESTO Spritzenfabrik Ernst Stockburger GmbH
Ludwigsburger Straße 71
D-71691 Freiberg
erklären in alleiniger Verantwortung, dass die Drucksprühgeräte der Baureihen 3237..
und 3278.. in der gelieferten Ausführung allen einschlägigen Bestimmungen der Richtlinie
2006/42/EG entsprechen.
Ferner entsprechen die Geräte der Richtlinie 2014/68/EU für Druckgeräte.
Herr Rolf Rehkugler ist bevollmächtigt die technischen Unterlagen zusammenzustellen.
Freiberg, 25.11.2016
Bernd Stockburger
- Geschäftsführer –
0119 6393361
DE DEUTSCH
Garantie
Konformitätserklärung
Originalbetriebsanleitung
Wir garantieren, dass ab dem Zeitpunkt des Ersterwerbs für den Zeitraum der jeweilig gül-
tigen gesetzlichen Gewährleistungspicht (max. 3 Jahre) dieses Gerät keine Material- und
Verarbeitungsfehler aufweist. Sollten sich während der Garantiezeit Mängel herausstellen,
wird MESTO oder der Distributor in Ihrem Land ohne Berechnung der Arbeits- und Mate-
rialkosten das Gerät reparieren oder (nach Ermessen von MESTO) es selbst oder seine
schadhaften Teile ersetzen.
In so einem Fall bitten wir um unverzügliche Kontaktaufnahme mit uns. Wir benötigen die
Rechnung oder den Kaufbeleg über den Erwerb des Gerätes.
Ausgenommen von der Garantie sind Verschleißteile (Dichtungen, O-Ringe, Manschette
usw.) und Defekte, die auf Grund unsachgemäßen Gebrauchs und höherer Gewalt aufge-
treten sind.
Die Angaben und Abbildungen in dieser Gebrauchsanleitung dienen nur zur Orientierung
und sind in keiner Weise bindend. Der Hersteller behält sich das Recht vor, wenn er es für
erforderlich hält, Änderungen oder Verbesserungen an den Produkten vorzunehmen, ohne
Kunden, die ein ähnliches Modell besitzen, darüber informieren zu müssen.

13
Pressure spraying devices PRIMER 3237P, 3278P and FIX PLUS 3237FP are designed
for the spraying of cleaning agents and construction chemicals as deep ground, carpet
solvents and other liquids from the building trade. The manufacturer of the spraying agents
has to approve that they can be applied with sprayers.
Welcome and congratulations
Usage
EN ENGLISH
Make certain to read the instructions for use before using the device!
Keep the instructions for use in a safe place where they can be easily found.
The instructions for use are an integral part of the device and must be enclosed
when the device is passed on. Particular safety measures are required when
working with the device.
Improper use may result in dangerous injuries and environmental damage.
Not suitable for
• Combustible liquids
• Corrosive substances (certain disinfecting and impregnating agents, acids and bases)
• Liquids containing ammonia
• liquids at temperatures above 30 °C (78 °F)
• Wetting agents (surfactants), solvents, and liquids containing solvents which can cause
or promote cracking in the applied plastics.
• Viscous or sticky liquids or liquids that form residues (dyes, greases)
• Use in applications for foodstu󰀨s.
Under no circumstances should you use
• external sources of pressure without original compressed air lling valve
• for aming
• for storing and holding liquids
• as an eyewash.
on purchasing your new quality product. Thank you for the trust you have shown in our brand.
Your satisfaction with our product and services is very important to us.
Please contact us if your expectations are not met.
You will nd our address on the title page of these instructions for use.
Follow the safety notices and data sheets of the substance manufacturers before each
application. Observe the specied maximum concentrations for chemical substances and
preparations. We will be happy to advise you on what best suits your needs.
Observe the legal and statutory regulations applicable in your country.
The device may be used outdoors or in well ventilated rooms only. Have the salesperson
or an expert show you how to operate the device if you are working with it for the rst time.

14
Safety
EN ENGLISH
2
EN ENGLISH
Devices may not be used for spraying
plant protection liquids.
Only trained, healthy and rested people may work with the device. You
should not be under the inuence of alcohol, drugs or medication.
Children and adolescents must not use the device
Keep the spraying devices safe from access to children.
Take precautions to prevent hazardous substances from being misused.
→ Accident risk!
Keep bystanders away during spraying.
Never spray on people, animals, electrical devices and lines, into the wind,
or into bodies of water.
→ Risk of injury!
Wear appropriate protective clothing, goggles and respiratory protection in line
with the applicable national regulations when working with hazardous substances.
Avoid ignition sources in the environment.
Do not allow the device to remain under pressure and/or exposed directly to
sunlight. Make certain the device is not heated beyond the maximum
operating temperature. (→Table 1).
Protect the device from frost and ammonia.
Never blow through the nozzles or valves with your mouth.
→ Risk of poisoning!
There is a risk of slipping or tripping on smooth or wet surfaces, snow, ice,
on slopes and on uneven terrain.
Repairs and modications to the device are not permitted.
Have damaged parts or parts that do not work properly repaired immediately
by our customer service department or by service partners authorized by us.
The e󰀨ect of the safety valve must not be bypassed or made inoperative.
→ Explosion hazard!
Use only original spare and accessory parts.
We cannot assume any liability resulting from the use of third-party parts.
When pumping, always observe the pressure gauge to ensure the maximum
spraying pressure is not exceeded (→ Table 1).
All excess pressure must be released from the device before lling, after
use, before carrying out maintenance work, on work breaks, and before
placing it in storage.
Points to note when transporting the device: Transport the device in such
a way that it is protected against damage and tipping. All excess pressure
must be released from the device.
→ Explosion hazard!
Sicherheit_1018_alle.indd 2 31.10.2018 11:49:34

15
Visual inspection: Are tank [1], pump [2], hose [3], shut-o󰀨 valve [4] and spray
wand [8] with elbow [22] and nozzle [16] undamaged? (Figures 1, 3, 18)
+Pay special attention to the connections between the tank – hose and the hose –
shut-o valve and to the condition of the pump threading and spray wand.
No leaks: Pump up the empty device to 2 bar (Fig. 10).
► The pressure must not decrease more than 0.5 bar within 30 minutes.
Function: Pull up the piston pressure gauge [10] (Fig. 4)
► The pressure must dissipate.
Activate the shut-o󰀨 valve [4] (Fig. 12)
► The shut-o󰀨 valve must open and close.
1. Fasten the carrying strap [7] on the tank [1] (Fig. 2)
2. Push the hose [3] with the discharge lter [6] into the tank and secure it with the cap nut
[9]. (Fig. 3)
3. Push the tube [3] into the shut-o󰀨 valve [4] and secure it with the cap nut [9]. (Fig. 3)
4. Screw the spray wand [8] onto the shut-o󰀨 valve [4] (Fig. 3)
5. Srew the elbow [22] onto the spray wand [8] (Fig. 3)
Tank [1] with pump [2], hose [3] with discharge lter [6], shut-o󰀨 valve [4], instructions
for use [5], carrying strap [7] and spray wand [8], elbow [22], cap nut [9]. (Fig. 1)
Type of device PRIMER 3237P
FIX PLUS 3237FP PRIMER 3278P
Max. lling amount 5 l (1.1 gal) 8 l (1.8 gal)
Total contents 6.9 l (1.5 gal) 10 l (2.2 gal)
Max. spraying pressure 3 bar (43.5 psi)
Max. operating temperature 30 °C (86 °F) 40 °C (104 °F)
Weight when empty / Gross weight max. 1.7 / 6.7 kg (3.8 / 14.8 lb) 2.9 / 10,9 kg (6.4 / 24 lb)
Material of tank polyethylene
Spray wand plastic
Where device is carried on the side
Technical residual quantity < 0.04 l (< 0.01 gal)
Max. volume ow 1.0 l/min (0.22 gal/min)
Recoil force < 5 N
+You will nd the illustrations referred to above in the pages 3 – 5 of these
instructions for use.
Scope of delivery
Technical data
Table 1
Assembly
Checks
EN ENGLISH
Have damaged parts or parts that do not work properly repaired immediately by our
customer service department or by service partners authorized by us.

16
1. Hang the device over your shoulder. (Fig. 11)
1. Pull up the red button on the piston pressure gauge [10] until all excess pressure is
released from the tank (Fig. 4)
2. Press the piston rod with handle [11] down and turn it counterclockwise
► The piston rod with handle is locked. (Fig. 5)
3. Unscrew the pump [2] from the tank. (Fig. 6)
Preparation
4. Add the spraying liquid to the tank [1] (Fig. 7)
5. Check the lling level with the scale [12] on the tank. (Fig. 7)
6. Screw the pump [2] into the tank. (Fig. 8)
7. Press the piston rod with handle [11] down and turn it counterclockwise. (Fig. 9)
► The piston rod with handle is unlocked. (Fig. 9)
8. Generate the desired pressure (→ Table 2) in the tank (Fig. 10).
+The maximum pressure should not exceed 3 bar (red line on the piston pressure
gauge, Fig. 10). If the maximum pressure is exceeded, the safety valve will engage
and release the excess pressure.
9. Press the piston rod with handle [11] down and turn it counterclockwise (Fig. 5)
► The piston rod with handle is locked.
+We recommend you mix the spraying liquid in the device or premix it in an external tank:
Fill to 1/3 with water, pour in the spraying agent, and then add more water until full.
Spraying
+To prevent dripping, hold the spray wand up when rst spraying and activate the
shut-o valve until no more liquid mixed with air is emerging from the nozzle.
+If liquid mixed with air emerges from the nozzle, the tank is empty.
4. If the spraying pressure decreases more than 0.5 bar (7.3 psi) from the optimum level,
pump some more.
Table 2. Dependence: Spraying rate – spraying pressure
Spraying pressure Spraying rate with at jet nozzle (original equipment)
1.5 bar (22 psi) 0.56 l/min (18.94 oz/min)
2.0 bar (29 psi) 0.64 l/min (21.64 oz/min)
3.0 bar (44 psi) 0.78 l/min (26.37 oz/min)
2. Activate the shut-o󰀨 valve [4] (Fig. 12)
► Spraying may now begin.
3. Make certain the optimum spraying pressure is set (→ Table 2) on the piston pressure
gauge [10] (Fig. 10).
EN ENGLISH
Observe the instructions in the section entitled „Safety“.
The device must be in an upright position.
If lling the tank from a water line, ensure that the line or a hose does not project
into the tank.
Observe the instructions in the section entitled “Safety”.
Operate the device only while it is vertical or suspended upright and nearly vertical.
Avoid allowing drops of spray to drift onto areas that are not being treated.
Observe the instructions of the spray product manufacturer!

17
After using the device 50 times or at least once a year:
• Unscrew the pump [2] from the tank. (Fig. 6)
• Dismantle the pump [2].
a) Unlock the piston rod with handle [11].
b) Pull the piston rod with handle [11] out of the cylinder tube up to the stop and turn it
counterclockwise (Fig. 14)
c) Disconnect the piston rod with handle [11] and the cylinder tube [2] (Fig. 14)
• Grease the diaphragm [14]. (Fig. 15)
• Assemble the pump.
a) Push the piston rod with handle [11] into the cylinder tube (Fig. 17)
b) Hold the cylinder tube [2] and strongly press in the guiding plug [15] with your thumb.
(Fig. 17)
c) Pull the piston rod with handle [11] up to the stop down and turn it clockwise (Fig. 17)
► The guiding plug [15] snaps in.
• Lock the piston rod with handle [11] and screw the pump [2] into the tank [1].
• Clean the nozzle [16] under running water. (Fig. 18)
• Remove the lter [17] of the elbow [22] , and clean it under running water. (Fig. 19)
• Take the hose [3] with the discharge lter [6] out of the tank and clean the discharge lter
under running water. (Fig. 20)
• Grease the O-rings [13] and [19] (Fig. 15 and/or 22)
1. Pull up the red button on the piston pressure gauge [10] until all excess pressure is
released from the tank (Fig. 4)
2. Lock the piston rod with handle [11]. (Fig. 5)
3. Unscrew the pump [2] from the tank. (Fig. 6)
4. Empty and rinse the device with clear water.
5. Wipe o󰀨 the device with a moist cloth.
6. For drying and storing the device, keep the tank [1] and pump [2] separate in a dry
place protected from sunlight and freezing temperatures (Fig. 13).
After Usage
Care and maintenance
EN ENGLISH
Observe the instructions in the section entitled “Safety”.
Never leave liquid in the device.
Collect and dispose of the residual liquid and the tank according to all applicable
laws, requirements and regulations.
Follow the instructions of the spray product manufacturer!
Clean the protective equipment and yourself every time after usage.
Observe the instructions in the section entitled “Safety”.

18
Fault Cause Remedy
No pressure builds up in
the device
The pump is not screwed
on tightly.
Screw the pump on tightly.
O-ring [13] on the pump is
faulty. (Fig. 16)
Replace the O-ring. (dismantle
or assemble the pump → sec-
tion „Care and maintenance“)
Diaphragm [14] is defecti-
ve. (Fig. 16)
Replace the diaphragm.
Liquid ows out of the
pump
Valve disc [18] dirty of
defective. (Fig. 21)
Clean or replace the valve disc.
No tank pressure indica-
tion on the piston pressure
gauge,
Safety valves blow o󰀨 too
early.
Piston pressure gauge [10]
is defective
For safety reasons, it is not pos-
sible to replace the safety valve/
piston pressure gauge.
Please contact your local MES-
TO specialist or MESTO directly.
(3237P).
Replace the piston pressure
gauge (3278P).
The nozzle does not spray
even though pressure is
present
Nozzle [16] (Fig. 18) or
/ and lter [17] (Fig. 19)
clogged.
Clean the nozzle or / and lter.
Discharge lter [6] (Fig.
20) blocked.
Clean discharge lter.
The shut-o󰀨 valve does not
close.
Liquid emerges without the
lever being activated
O-rings [19] of the pressu-
re bolt [20] is not greased /
lubricated. (Fig. 22)
Defective pressure bolt
[20] or
O-ring [19]. (Fig. 22)
Grease the O-rings of the pres-
sure bolt
Replace the pressure bolt or
O-rings.
Faults
EN ENGLISH
Observe the legal requirements of your country for accident prevention and check
the device in regular intervals.
Unless otherwise specied, we recommend that an expert carries out an external
test every 2 years and an internal test every 5 years as well as a strength test every
10 years.
Use only original spare and accessory parts.
Contact address for additional information → see title page.

19
according to EC Machinery Directive 2006/42/EC, Appendix II, No. 1A.
We,
MESTO Spritzenfabrik Ernst Stockburger GmbH, Ludwigsburger Straße 71, D-71691
Freiberg, declare under our sole responsibility that the products pressure spraying devices
of the series 3237.. and 3278.. in the version supplied comply with all relevant provisions of
the Directive 2006/42/EC.
Furthermore, the device complies with the Directive 2014/68/EU for pressure equipment.
Mr. Rolf Rehkugler is authorized to compile the technical documentation.
Freiberg, 25.11.2016
Bernd Stockburger
- Managing Director –
0119 6393361
Warranty
Declaration of Conformity
Original operating instructions
EN ENGLISH
We guarantee that from the time it is rst purchased for a period of the legally valid requi-
red warranty period (maximum 3 years) this device will not exhibit any material or proces-
sing errors. If defects are discovered during the warranty period, MESTO or the distributor
in your country will repair the device without charging for the labor or material or (at the
discretion of MESTO) replace the device itself or its defective parts.
If such defects are discovered, please contact us immediately. We require the invoice or
cash register receipt for purchase of the device.
The warranty does not include wearing parts (seals, O-rings, diaphragm, etc.) or defects,
which have occurred due to improper use or unforeseeable circumstances.
The data and illustrations in these instructions for use are for orientation only and not
binding in any way. The manufacturer reserves the right to make changes or improvements
to the products if these are considered appropriate without having to notify customers
owning a similar model about this fact.

20
Les pulvérisateurs sous pression 3237 … sont prévus pour la pulvérisation de produits de
nettoyage, de produits chimiques pour le bâtiment commes couches de fond et produits de
décollement de papiers peints et de divers liquides de l’industrie du bâtiment. Les produits
doivent être approuvés par le fabricant pour l‘application à l‘aide de pulvérisateurs.
FR FRANÇAIS
Toutes nos félicitations
Utilisation
Lisez le mode d‘emploi avant d‘utiliser l‘appareil !
Conservez soigneusement le mode d‘emploi.
Le mode d’emploi fait partie intégrante de l’appareil et doit donc être transmis en
cas de cession. Des mesures de sécurité particulières sont nécessaires lors du
travail avec l‘appareil.
Une utilisation inappropriée peut conduire à de graves blessures et des dommages
environnementaux.
Ne convient pas pour
• des liquides inammables
• les substances corrosives (certains désinfectants et imprégnants, acides, bases)
• les liquides contenant de l‘ammoniaque
• des liquides à des températures supérieures à 30 °C
• Agents mouillants (agents tensioactifs), solvants et liquides contenant des solvants pou-
vant provoquer ou favoriser la formation de ssures sur les matières plastiques utilisées.
• des liquides visqueux, collants ou formant des résidus (peintures, graisses)
• l‘utilisation dans le domaine alimentaire.
N‘utiliser en aucun cas
• sources de pression externes sans soupape de remplissage d’air comprimé d’origine
• pour le ambage
• pour le stockage et la conservation de liquides
• comme douche oculaire.
pour l’achat de votre nouveau produit de qualité et tous nos remerciements pour la
conance que vous accordez à notre marque.
Votre satisfaction en ce qui concerne notre produit et notre service est très importante pour
nous.
Nous vous serions reconnaissants de nous informer si vos attentes devaient être déçues.
Vous trouverez notre adresse sur la page de garde de ce mode d‘emploi.
Respectez les consignes de sécurité et les ches de données de sécurité des fabricants
des di󰀨érentes substances à chaque utilisation. Respectez les concentrations maximales
indiquées pour les substances chimiques et les préparations. Si vous le souhaitez, nous
nous ferons un plaisir de vous conseiller.
Respectez les dispositions légales et o󰀩cielles en vigueur dans votre pays respectif.
L'appareil doit être utilisé uniquement à l'extérieur ou dans des locaux bien ventilés. S'il
s'agit de la première fois que vous utilisez un tel appareil, faites-vous expliquer son foncti-
onnement par le vendeur ou un spécialiste.
