Goizper Group MATABI EVOLUTION 7 User manual

4
3
2
1
OIL
OIL
5º
30º
ACCESORIOS OPCIONALES / ACCESSOIRES OPTIONNELS / OPTIONAL ACCESSORIES / ACESSÓRIOS OPCIONAIS / ZUBEHÖRTEILE, WAHLWEISE /
ACCESSORI OPZIONALI / OPTIONELE ACCESSOIRES / TILLBEHÖR ENLIGT VAL / VALGFRIT TILBEHØR / VALINNAISET LISÄVARUSTEET
Set de boquillas / Jeu de buses
Set of nozzles / Conjunto de boquilhas
Satz Spritzdüsen / Set di ugelli
Set mondstukken / Set med munstycke
Sæt af mundstykker / Suukappaleset
Alargadera 0,5 m. / Rallonge 0,5 m
0.5 m extension / Extensão 0,5 m.
0,5 m Verlängerung / Allunga 0,5 m.
Verlengstuk 0,5 m / Förlängare 0,5 m
Forlænger 0,5 m / Jatke 0,5 m
Codillo herbicidas bajo volumen / Coude herbicide bas volume
L.V. elbow for weed-killers / Cotovelo herbicidas baixo volume
Herbizidkrümmer f. Niedrigvolumen / Gomito erbicidi basso
volume /
Elleboog herbiciden-laag volume / Knärör för låg volym av
ogräsbekämpningsmedel /
Buerør til ukridt, lille volumen / Pienemmän
sumutuksen taiveosa kasvimyrkyille
Lanza telescópica / Lance télescopique
Telescopic lance / Lança telescópica
Teleskoplanze / Lancia telescopica
Telescopische lans / Teleskopiskt slangmunstycke
Teleskopisk sprøjtehoved / Teleskooppinen sumutinputki
Campana rectangular / Ecran de protection rectangulaire
Rectangular hood / Campânula rectangular
Rechteckhaube / Campana rettangolare
Rechthoekige kap / Rektangulär kåpa
Rektangulært klokkeelement / Suorakulmion muotoinen suojus
Cuadruple delantero / Quadruple buse avant
Front quadruple nozzle / Quádruplo frontal
Vierfachbreitspritzrohr, vorn / Quadruplo anteriore
Voorkant viervoudige pijp / Fyrdubbel framdel
Firdobbelt forstykke / Nelinkertainen suukappale
Doble boquilla flexible / Double buse flexible
Flexible double nozzle / Boquilha dupla flexível
Elastische Doppelspritzdüse / Doppio ugello flessibile
Dubbel flexibel mondstuk / Dubbelt flexibelt munstycke
Dobbelt fleksibelt mundstykke / Taipuisa kaksoissuukappale
Doble boquilla extensible (40-70 cm) / Double buse extensible (40-70
cm) / Extensible double nozzle (40-70 cm) / Boquilha dupla extensível
(40-70 cm) / Doppelte Teleskopdüse (40-70 cm) / Doppio ugello
allungabile (40-70 cm) /
Dubbel verlengbaar mondstuk (40-70 cm) / Dubbelt
utdragbart munstycke (40-70 cm) / Forlængeligt dobbelt mundstykke (40 – 70 cm)
/ Pidennettävä kaksoissuukappale (40 – 70 cm)
Campana cónica / Ecran de protection conique
Conical hood / Campânula cónica
Kegelförmige Haube / Campana conica
Conische kap / Konformad kåpa
Kegleformet klokkeelement / Kartiomainen suojus
Codillo herbicidas normal / Coude herbicide normal
Normal elbow for weed-killers / Cotovelo herbicidas normal
Herbizidkrümmer, Normalausführung / Gomito erbicidi
normale / Elleboog herbiciden-normaal / Knärör normal
ogräsbekämpningsmedel / Buerør til ukrudt, normal /
Normaali taiveosa kasvimyrkyille
Tubo flexible 0,25 m / Tuyau flexible 0,25 m
0.25 m flexible pipe / Tubo flexível 0,25 m
0,25-m-Elastikschlauch / Tubo flessibile 0,25 m
Flexibele buis 0,25 m / Flexibelt rör 0,25 m
Fleksibelt rør 0,25 m / Taipuisa putki 0,25 m
B 8.34.40.930 1 B 0,86 1,20
C 8.34.40.931 1 B 0,56 0,80
D 8.34.60.932 - - - -
E 8.34.60.933 4 A 0,43 0,60
F 8.34.60.934 1 C 1,41 -
G 8.34.60.935 1 C 0,56 -
H 8.34.60.936 2 A 0,35 0,50
I 8.34.60.937 - - - -
J 8.34.60.938 1 A 0,35 0,50
R 8.34.60.942 2 B+A 0,56 (B) 0,80 (B)
CODIGO ACC.
CODE ACC.
ACC. CODE
CÓDIGO ACC.
ZUBEHÖRCODE
CODICE ACC.
CODE ACC.
KOD TILLB.
KODE PÅ TILBEHØR
LISÄVAR. KOODI
REF.
N.ºBOQUILLAS
Nº BUSES
NO. NOZZLES
Nº BOQUILHAS
ANZAHL SPRITZDÜSEN
Nº UGELLI
AANTAL MONDSTUKKEN
ANT. MUNSTYCKEN
NR. PÅ MUNDSTYKKER
SUUKPL. LUKUMÄÄRÄ
TIPO BOQUILLA
TYPE DE BUSE
NOZZLE TYPE
TIPO BOQUILHA
DÜSENTYP
TIPO UGELLO
TYPE MONDSTUK
MUNSTYCKE TYP
TYPE MUNDSTYKKE
SUUKAPPALETYYPPI
LTS / MIN POR BOQUILLA A:
L (LITRES) / MIN (minute) PAR BUSE A:
LTS (LITRES) / MIN (minute) PER NOZZLE AT:
LTS. (LITROS) / MIN. (minuto) POR BOQUILHA A:
L (LITER) / Min (Minuten) PRO DÜSE BEI:
LT. (LITRI) / MIN. (minuto) PER UGELLO A:
L (LITERS) PER (MINUUT) DOOR MONDSTUK A:
L. (LITER) /MIN. (minut) FRÅN MUNSTYCKE TILL:
L (LITER) /MIN. (minut) PR.MUNDSTYKKE TIL:
L (LITER) / MIN (Minut) A-SUUKPL:STA
1,5 BAR 3 BAR
TIPO BOQUILLA – TYPE DE BUSE – NOZZLE TYPE –
TIPO BOQUILHA - DÜSENTYP – TIPO UGELLO –
TYPE MONDSTUK – MUNSTYCKE TYP -
TYPE MUNDSTYKKE – SUUKAPPALETYYPPI
A
B
C
CARACTERISTICAS TECNICAS / CARACTÉRISTIQUES TECHNIQUES / TECHNICAL CHARACTERISTICS / CARACTERÍSTICAS TÉCNICAS / TECHNISCHE MERKMALE / CARATTERISTICHE TECNICHE / TECHNISCHE KENMERKEN / TEKNISKA EGENSKAPER / TEKNISKE DATA / TEKNISET OMINAISUUDET
Ref. 8.20.47.200
Mod.
EVOLUTION 7
ES - Gracias por confiar en nosotros. Por
favor, lea detenidamente esta hoja de
instrucciones antes de usar el equipo.
FR - Merci de la confiance que vous nous
témoignez et nous vous invitons à lire
attentivement la feuille d’instructions avant
l’utilisation de l’appareil.
EN - Thanking you for the trust placed in us.
Please, read this instruction sheet carefully
before using the sprayer.
PT - Obrigado por confiar em nós. Por favor, leia
atentamente esta folha de instruções antes
de usar o equipamento.
DE - Wir danken Ihnen für Ihr Vertrauen. Bitte
lesen Sie diese Anweisung sorgfältig, bevor
Sie das Gerät einsetzen.
IT - Grazie della fiducia riposta nella nostra
azienda. Si prega di leggere attentamente
il presente foglio di istruzioni prima di
utilizzare l’attrezzatura.
NL - Dank u wel voor het in ons gestelde
vertrouwen. Gelieve dit blad aandachtig door
te lezen alvorens de uitrusting te gebruiken.
SV - Tack för ert förtroende. Läs noggrant igenom
dessa anvisningar före användning av
utrustningen.
DA - Vi takker for den tillid, som De har vist
os. De anmodes venligst om nøje at
gennemlæse den vedlagte brugsvejledning,
før De tager udstyret i brug.
FI - Kiitos tuotteitamme kohtaan osoittamastasi
luottamuksesta. Ole hyvä ja lue huolellisesti
tämä käyttöohje ennen laitteen käyttöä.
AR -
EL - Óáò åõ÷áñéóôïýìå ðïõ ìáò
åìðéóôåýåóôå. Óáò ðáñáêáëïýìå íá
äéáâÜóåôå ðñïóå÷ôéêÜ áõôÞ ôç óåëßäá
ïäçãéþí ðñéí ÷ñçóéìïðïéÞóåôå ôïí
åîïðëéóìü.
RU - Спасибо за ваше доверие к
нам. Пожалуйста, внимательно
прочтите данный лист с
инструкциями до использования
оборудования
TR - Bize güvendiğiniz için teşekkür
ederiz. Lütfen cihazıkullanmadan
önce bu yazıyıdikkatlice okuyunuz.
RO - Mulţumim pentru încrederea
acordată. Vărugăm săcitiţi cu
atenţie aceste instrucţiuni înainte de
a utiliza aparatul.
PESO NETO POIDS NET NET WEIGHT PESO LÍQUIDO NETTOGEWICHT PESO BRUTO POIDS BRUT GROSS WEIGHT PESO BRUTO BRUTTOGEWICHT VOLUMEN POR UNIDAD VOLUME PAR UNITÉ VOLUME PER UNIT VOLUME POR UNIDADE VOLUMEN PRO STÜCK MEDIDAS EMBALAJE MESURES EMBALLAGE
PACKAGING MEASUREMENTS
MEDIDAS EMBALAGEM
VERPACKUNGSABMESSUNGEN
UNIDADES/M
3
UNITÉS/M
3
UNITS/M
3
UNIDADES/M
3
STÜCKZAHL / M
3
PRESION BAJA HERBICIDAS
P
RESSION BASSE : HERBICIDE
LOW PRESSURE HERB.
PRESSÃO BAIXA HERBICIDAS
NIEDERDRUCK HERBIZIDE
PRESION ALTA INSECTICIDAS PRESSION HAUTE : INSECTICIDEHIGH PRESSURE INSECT. PRESSÃO ALTA INSECTICIDAS HOCHDRUCK INSEKTIZIDE PRESION DE ENSAYO PRESSION D’ESSAI TEST PRESSURE PRESSÃO DE ENSAIO PRÜFDRUCK LITROS/MIN. A 3 BAR LITRES/MINUTE A 3 BARS LITRES/MINUTE AT 3 BAR LITROS/MINUTO A 3 BAR LITER/MINUTE BEI 3 BAR LONGITUD LANZA LONGUEUR LANCE LANCE LENGTH COMPRIMENTO LANÇA LANZENLÄNGE LONGITUD MANGUERA LONGUEUR TUYAU HOSE LENGTH COMPRIMENTO MANGUEIRA SCHLAUCHLÄNGE LONGITUD CORREA LONGUEUR COURROIE STRAP LENGTH COMPRIMENTO CORREIA GURTLÄNGE ANCHO CORREA LARGEUR COURROIE STRAP WIDTH LARGURA CORREIA GURTBREITE ANCHO BOCA
LARGEUR BOUCHE DE
WIDTH OF FILLER LARGURA BOCA E
BREITE
LLENADO Ø
REMPLISSAGE Ø
HOLE Ø ENCHIMENTO Ø
EINFÜLLÖFFNUNG Ø
CAPACIDAD UTIL CAPACITÉ UTILE USEFUL CAPACITY CAPACIDADE ÚTIL NUTZINHALT CODIGO CODE CODE CÓDIGO CODE 1 BAR APROX. 1 BAR ENVIRON 1 BAR APPROX. 1 BAR APROX. CA. 1 BAR
ES FR EN PT DE
PESO NETTO NETTOGEWICHT NETTOVIKT NETTOVÆGT NETTOPAINO PESO LORDO BRUTOGEWICHT BRUTTOVIKT BRUTTOVÆGT BRUTTOPAINO VOLUME PER UNITÀ VOLUME PER EENHEID VOLYM PR. ENHET VOLUMEN PR. ENHED YHDEN KAPPALEEN TILAVUUS MISURE DI IMBALLAGGIO AFMETINGEN VERPAKKING FÖRPACKNINGENS MÅTT EMBALLAGENS MÅL
PAKKAUKSEN MITAT
UNITÀ/ M
3
EENHEDEN PER M
3
ENHETER/M
3
ENHEDER/M
3
KAPPALEITA/M
3
PRESSIONE BASSA ERBICIDI
LAGE DRUK HERBICIDEN
OGRÄSBEKÄMPNINGSMEDEL LÅGT TRYCK
LAVTRYK UKRUDSBEKÆMPELSESMIDLER
ALHAINEN PAINE KASVIMYRKYILLE
PRESSIONE ALTA INSETTICIDI HOGE DRUK INSECTICIDEN
INSEKTSDÖDANDE MEDEL HÖGT TRYCK
HØJTRYK INSEKFBEKÆMPELSESMIDLER
YLEMPI PAINE HYÖNTEISMYRKYILLE
PRESSIONE DI COLLAUDO DRUK BIJ PROEF PROVTRYCK PRØVETRYK TESTIPAINE LITRI/MINUTO A 3 BAR
LITER PER MINUUT OP 3 BAR
LITER/MIN VID 3 BAR LITER / MINUT VED 3 BAR L/MIN 3 BAARIN PAINEELLA
LUNGHEZZA LANCIA LENGTE LANS
LÄNGD SLANGMUNSTYCKE
L
ÆNGDE PÅ SPRØJTEHOVED
SUMUTINPUTKEN PITUUS
LUNGHEZZA TUBO FLESSIBILE
LENGTE SLANG LÄNGD SLANG LÆNGDE PÅ SLANGE LETKUN PITUUS
LUNGHEZZA CINGHIA LENGTE RIEM LÄNGD REM LÆNGDE PÅ REM HIHNAN PITUUS LARGHEZZA CINGHIA BREEDTE RIEM BREDD REM BREDDE PÅ REM HIHNAN LEVEYS
LARGHEZZA BOCCA
BREEDTE
BREDD ÖPPNING
BREDDE PÅ
TÄYTTÖAUKON
DI RIEMPIMENTO Ø
VULOPENING Ø
FÖR PÅFYLLING Ø PÅFYLDNINGSMUND Ø
KOKO Ø
CAPACITÀ UTILE NUTTIGE CAPACITEIT ANVÄNDBAR KAPACITET BRUGSKAPACITET TÄYTTÖTILAVUUS CODICE CODE KOD KODE KOODI 1 BAR CIRCA ONGEVEER 1 BAR UNG. 1 BAR CA. 1 BAR 1 BAARI NOIN
IT NL SV DA FI EVOLUTION 7
1,48 kg. 1,70 kg.
0,017 m3
19 x 19 x 47 cm
58
1- 2 bar
1,5 - 2,5 bar
9 bar
0,50 l/m
58 cm
1,30 m. 1,50 m.
3,5 cm.
8 cm.
5 l.
8.20.47
1 ATS - 14 psi
1/15
C/ ANTIGUA, 4 - 20577 ANTZUOLA Apartado 211 - 20570 BERGARA - GUIPUZCOA - SPAIN Tel.: 34-943 786000 // Fax: [phone] [e-mail] // www.goizper.com
8.34.46.815.1 4 A+B+C 0,28 (A) 0,40 (A)
0,56 (A) 0,80 (A)
0,56 (B) 0,80 (B)
0,56 (C)
Cod. nº tipo 1,5 BAR 3 BAR

FR
RO
ÁMBITO DE APLICACIÓN
Este pulverizador ha sido fabricado con materiales de primera calidad y diseñado exclusivamente para ser utilizado con productos fitosanitarios agrícolas y de jardín
(herbicidas, insecticidas, fungicidas).
PUESTA EN MARCHA Y PULVERIZACIÓN
Es conveniente realizar la verificación de la puesta en marcha con agua:
1) Acople la manguera a la lanza y a la parte inferior del depósito. Monte las correas (ver detalle dibujo). Verifique que todos los elementos están adecuadamente
roscados con objeto de evitar posibles fugas del producto a pulverizar.
2) Llene el depósito hasta su capacidad máxima.
3) Enrosque la tapa al depósito y presurice el aparato dando emboladas (24 aprox.). En caso que se supere la presión máxima, actuará la válvula como elemento
de seguridad, liberando el exceso de presión. Compruébelo.
4) Para comenzar el tratamiento pulse la manilla de la lanza y regule la boquilla para obtener la pulverización deseada. Compense la pérdida de presión, accionando
de nuevo la cámara.
MANTENIMIENTO
1) Después de cada utilización despresurice el pulverizador.
2) Limpie el depósito y el resto de componentes (boquilla, filtro…) con agua.
3) En caso de obstrucción de la boquilla o filtro, límpielos con agua y no utilice objetos metálicos.
4) Para prolongar la duración de la vida de las juntas, aplique regularmente unas gotas de aceite en las partes en movimiento.
5) Para proceder con la sustitución por desgaste del retén de la cámara (pieza 164), retirar piezas clips de su alojamiento (a, b) y desplazar piezas tope (c) hasta
liberar la maneta (d). Para el montaje realizar el proceso inverso colocando la maneta en su posición.
6) Para proceder con la sustitución de la válvula cámara (165) introduzca la mano por la boca de llenado, gire la cámara 90º (e) y deslícela hacia el interior (f). Saque
la cámara del depósito (g) para realizar el mantenimiento necesario. Para el montaje, engrase la junta (1103) y realice el proceso inverso.
7) Almacene el pulverizador al abrigo para evitar heladas y fuerte calor (entre 5º y 30ºC).
NORMAS DE SEGURIDAD
1) No utilice productos químicos fuera del ámbito de aplicación indicado.
2) Respete siempre las prescripciones y las dosis que, en las etiquetas de los embalajes, recomiende el fabricante del producto de tratamiento que va a utilizar.
3) No coma, beba, ni fume durante la preparación y el tratamiento.
4) No pulverice sobre las personas, animales, ni instalaciones eléctricas.
5) No trate con fuerte viento o calor.
6) En caso de intoxicación, consulte a su médico, aportándole el embalaje del producto del tratamiento.
7) No vierta los residuos de producto o limpieza cerca de cursos de agua, pozos, etc., que vayan a ser utilizados para uso-consumo humano o animal.
8) Utilice un equipo de protección adecuado, máscara, gafas, guantes, calzado, etc.
9) No modifique el aparato, ni bloquee la válvula de seguridad. No lo conecte a una fuente externa de presión (únicamente uso manual). No utilice el aparato si está
dañada, deformada o alterada su forma inicial.
10) Almacene el pulverizador al abrigo, para evitar heladas y fuerte calor (entre 5º y 30º C).
GARANTÍA
Nuestras mercancías están garantizadas por tres años, desde la fecha de compra del usuario, contra todo defecto de fabricación o materiales. La garantía se
limita estrictamente al remplazamiento gratuito de piezas reconocidas defectuosas por nuestros servicios. La garantía no se aplicará, cuando exista uso indebido
de nuestros materiales, desmontajes y/o modificaciones de nuestros aparatos, y para aquellas piezas de uso y desgaste normal que requieren mantenimiento. La
garantía no se aplicará en caso de negligencia, imprudencia, y uso no racional del material. Los gastos de expedición y transporte de las piezas en garantía, así como
la mano de obra no realizada en nuestra fábrica, serán por cuenta del usuario. Para hacer efectiva la garantía, deberán remitirnos, franco de portes, la pieza objeto
del reclamo junto a la factura o ticket de compra.
DOMAINE D’APPLICATION
Ce pulvérisateur a été fabriqué avec des matériaux de première qualité et conçu exclusivement pour être utilisé avec des produits phytosanitaires agricoles et jardin
(herbicides, insecticides, fongicides).
MISE EN MARCHE ET PULVÉRISATION
Il convient de réaliser la première mise en marche avec de l’eau:
1) Raccordez le tuyau à la lance et à la partie inférieure du réservoir. Montez les courroies (voir détail dessin). Vérifiez que tous les éléments sont correctement
vissés afin d’éviter de possibles fuites du produit.
2) Remplissez le réservoir jusqu’à sa capacité maximale.
3) Visser le couvercle au réservoir et pressuriser l’appareil en faisant des pistonnages (24 environ). Lorsque la pression maximale est dépassée, la soupape
intervient comme élément de sécurité en libérant l’excès de pression. Vérifiez-la.
4) Pour commencer le traitement appuyez sur la manette de la lance et réglez la buse afin d’obtenir la pulvérisation souhaitée. Compensez la perte de pression en
activant de nouveau la chambre.
ENTRETIEN
1) Après chaque utilisation dépressurisez le pulvérisateur.
2) Nettoyez à l’eau le réservoir et les accessoires (buse, filtre...)
3) En cas d’obstruction de la buse ou du filtre, nettoyez-les avec de l’eau sans utiliser d’objet métallique.
4) Pour prolonger la durée de vie des joints, appliquez régulièrement quelques gouttes d’huile sur les parties en mouvement.
5) Pour procéder au remplacement pour usure de la bague d’étanchéité de la chambre (pièce 164), retirer les pièces clips de leur logement (a, b) et déplacer les
pièces de butée (c) jusqu’à libérer la manette (d). Pour le montage, réaliser le processus inverse en plaçant la manette sur sa position.
6) Pour procéder au remplacement de la valve de la chambre (165) introduire la main dans l’orifice de remplissage, faire tourner la chambre de 90º (e) et la
1
2
3
4
DOMENIUL DE APLICARE
Aceastăpompăde stropit a fost fabricatăcu materiale de prima calitate şi construităanume pentru a fiutilizatăcu produse fitosanitare
agricole şi de gradină(erbicide, insecticide, fungicide).
ASAMBLARE ŞI PULVERIZARE
Pentru o verificare eficienta a funcţionalităţii pompei de stropit se recomandăutilizarea apei:
1) Uniţi furtunul la tijăşi la partea inferioarăa rezervorului. Montaţi curelele (vezi desenul). Verificaţi cătoate elementele sînt înşurubate
corect pentru a evita scurgerea productului de pulverizat.
2) Umpleţi rezervorul pânăla capacitatea maximă.
3) Puneți capacul la depozit și presurizați aparatul acționând pistonul (24 aprox.). În cazul în care se va depăşi presiunea maximăva
funcţiona supapa ca element de siguranţă, eliberând excesul de presiune. Verificaţi.
4) Pentru a începe pulverizarea apăsaţi maneta tijei şi regulaţi capul pulverizator pentru a regula jetul de stropire. Compensaţi pierderea
de presiune acţionând din nou camera.
ÎNTREŢINERE
1) Dupăfiecare utilizare depresurizaţi pompa de stropit.
2) Curăţiţi rezervorul şi restul componentelor (capul pulverizator, filtrul…) cu apă.
3) În caz de obstruare a capului pulverizator sau a filtrului, curăţiţi-le cu apăşi nu utilizaţi obiecte metalice.
4) Pentru a prelungi timpul de utilizare a inelelor, aplicaţi regular câteva picături de ulei în părţile mobile.
5) Pentru înlocuirea garniturii uzate a camerei (pieza 164), scoateți piesele cu sistem clic (a, b) și deplasați tampoanele (c) pânăse
elibereazămaneta (d). Pentru montare, realizați procesul invers punând maneta pe poziție.
6) Pentru înlocuirea valvei de la cameră, (165) introduceți mâna prin gura de umplere, răsuciți camera la 90º (e) și împingeți spre interior (f).
Scoateți camera depozitului (g) pentru a efectua întreținerea necesară. Pentru montare, ungeți garnitura (1103) și realizați procesul invers.
7) Păstraţi pompa de stropit la dos pentru a evita îngheţurile şi căldura mare (între 5º şi 30ºC).
NORME DE SEGURITATE
1) Nu utilizaţi alte produse chimice decât cele indicate.
2) Respectaţi întotdeauna prescripţiile şi cantităţile indicate pe etichetele ambalajelor şi recomandate de către fabricantul produselor ce va utiliza.
3) Nu mâncaţi, beţi, sau fumaţi în timpul preparării soluţiei sau în timpul pulverizării.
4) Nu pulverizaţi asupra persoanelor, animalelor sau instalaţiilor electrice.
5) Nu pulverizaţi cu vânt puternic sau cu călduri mari.
6) În caz de intoxicare, consultaţi medicul prezentând ambalajul produsului pulverizat.
7) Nu vărsaţi resturile soluţiei pulverizate sau celor de curăţire în apropierea râurilor, fântânilor, etc. care sânt utilizate de către oameni
sau animale.
8) Utilizaţi un echipament de protecţie adecvat, mască, ochelari, mănuşi, încălţăminte, etc.
9) Nu modificaţi aparatul, nu blocaţi supapa de siguranţă. Nu conectaţi aparatul la o sursa externa de presiune (numai uz manual). Nu
utilizaţi aparatul dacăeste stricată, deformatăforma sa iniţială.
10) Păstraţi pompa de stropit la dos pentru a evita îngheţurile şi căldura mare (între 5º şi 30ºC).
GARANŢIE
Produsele noastre au o garanţie de trei ani, din momentul cumpărării de către consumator şi acoperădefectele de fabricaţie sau de material.
Garanţia se limiteazănumai la înlocuirea gratuităa pieselor recunoscute ca defect de către serviciul nostru. Garanţia nu se aplicăîn cazul
utilizării inadecvate a materialelor noastre, demontărilor şi/sau modificărilor aparatelor noastre şi pentru piesele consumabile ce necesită
întreţinere. Garanţia nu se aplicăîn cazuri de neglijenţă, imprudenţă şi utilizare iraţionalăa materialului. Cheltuielile de expediere şi transport
a pieselor în garanţie, precum şi mâna de lucru ce nu se realizeazăîn fabrica noastrăsînt din contul consumatorului. Pentru a face efectivă
garanţia trebuie săne trimităfărăcheltuieli de transport şi asigurare (franco) piesa reclamatăîmpreunăcu factura sau bonul de casă.
GÜVENLİK NORMLARI
1) Belirtilen kullanım alanıdışındaki kimyasal ünleri kullanmayın.
2) Kullanacağınız ürünün imalatçıfirmasının tavsiye ettiği ambalaj etiketindeki dozlara ve talimatlara uyun.
3) İlaç hazırlık ve tatbik sırasında herhangi bir şey yiyip içmeyin.
4) İnsanlara, hayvanlara ya da elektrik tesisatlarına doğru püskürtme yapmayın.
5) Aşırırüzgar ve sıcakta ilaçlama yapmayın.
6) Zehirlenme durumunda doktora başvurun ve kullandığınız ilacın ambalajınıgösterin.
7) Kullandığınız ilaç ya da temizlik atıklarınıinsan ya da hayvanlar tarafından kullanılan su kaynaklarına, kuyulara, vs boşaltmayın.
8) Maske, gözlük, eldiven gibi doğru korunma malzemeleri kullanın.
9) Cihazda herhangi bir değişiklik yapmaya kalkışmayın, emniyet sübabınıbloke etmeyin. Cihazıharici bir basınç kaynağına bağlamayın
(sadece manüel kullanım). Cihaz arızalı, deforme olmuşya da ilk şeklinde herhangi bir değişiklik olmuşsa kullanmayın.
10) Püskürtücüyü donmaya ve aşırısıcağa karşıherhangi bir örtüyle sarmalayarak 5 – 30ºC arasıısıdaki bir ortamda muhafaza edin.
GARANTİ
Ürünlerimiz fabrikasyon ve malzeme hatalarına karşısatın alma tarihinden itibaren üç yıl garantilidir. Bu garanti yetkili servislerimiz
tarafından hatalıolduğu kabul edilen parçaların ücretsiz olarak değiştirilmesi ile sınırlıdır. Garanti uygulamasımalzemelerimizin hatalı
ya da yanlışkullanımı, cihazlarımızın sökülmesi ve/veya değişikliğe uğratılmasıdurumlarında, ya da düzenli bakım gerektiren aşınması
normal kullanım parçalarıiçin geçerli değildir. İhmal, tedbirsizlik ve malzemenin akıl dışıkullanımıhalinde garanti uygulanmayacaktır.
Garanti kapsamındaki parçaların gönderme ve nakliye masraflarıve fabrikamız dışında gerçekleşecek işçilik masraflarıkullanıcıya ait
olacaktır. Garanti işleminin geçekleştirilebilmesi için kullanıcının şikâyet konusu parçayla birlikte fatura ya da satın alma fişini ve nakliye
masraflarınıtarafımıza göndermek durumundadır.

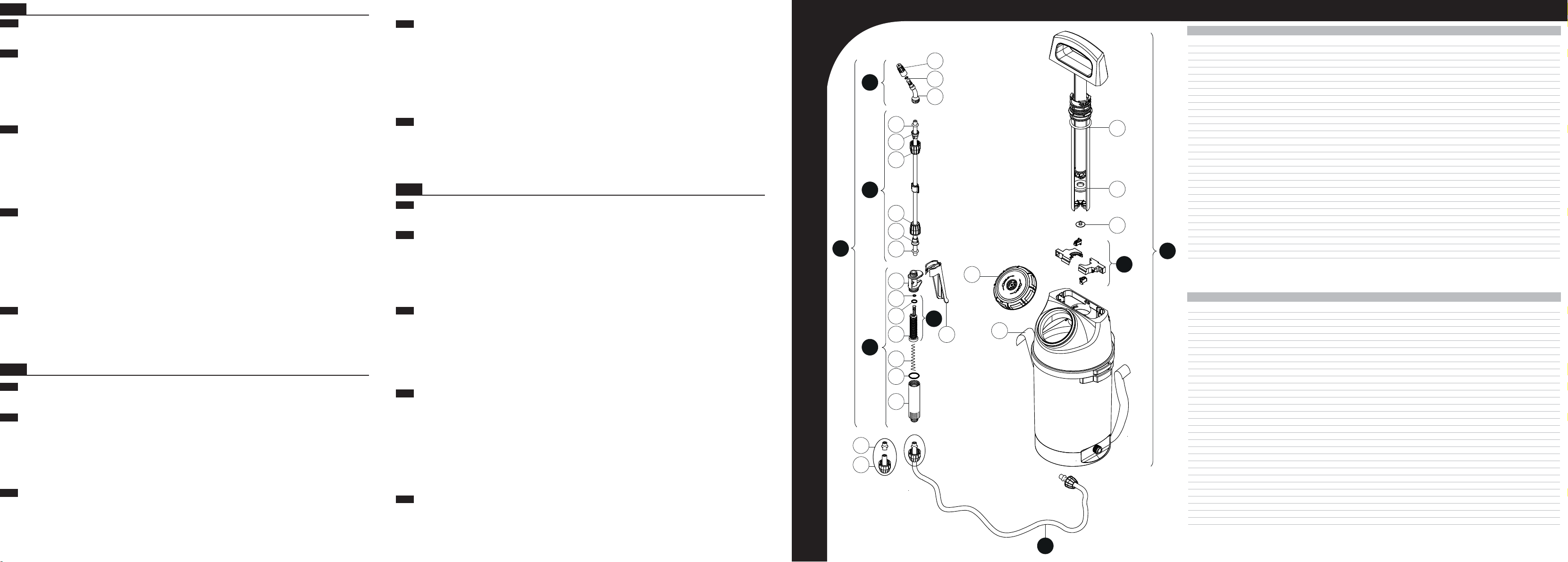

726
1099
1098
743
904
164
1103
135
544
136
165
1102
1101
129
356
349
608
346
363
167
166
292
293
128
127
127
128
129
155
358
1100
742
Nº COD. Q ES FR EN PT DE
Nº COD. Q IT NL SV DA FI
127 8.38.12.323 2 TUERCA CÓNICA ECROU CONIQUE CONE NUT PORCA CONICA KEGELMUTTER
128 8.38.12.324 2 CONO Ø 8 CÔNE Ø 8 Ø 8 CONE CONE Ø 8 KEGEL Ø 8
129 2.23.99.910 2 JUNTA REDONDA Ø 7,5 JOINT ROND Ø 7,5 ROUND GASKET Ø 7,5 JUNTA REDONDA Ø 7,5 O-RING Ø 7,5
135 8.39.02.323 1 BOQUILLA Ø 1 BUSE Ø 1 NOZZLE Ø 1 BOQUILHA Ø 1 SPRITZDÜSE Ø 1
136 2.23.15.905 1 JUNTA REDONDA AN-5 JOINT ROND NA-5 ROUND GASKET AN-5 JUNTA REDONDA AN-5 O-RING AN-5
155 8.38.12.420 1 CORREA COURROIE STRAP CORREIA GURT
164 8.39.02.314 1 COLLARÍN RETEN COLLERETTE JOINT TORIQUE COLLAR SEAL ANEL RETENTOR MANSCHETTE
165 8.38.05.314.1 1 VÁLVULA CÁMARA SOUPAPE DE LA CHAMBRE CHAMBER VALVE VÁLVULA CÂMARA KAMMERVENTIL
166 8.39.18.367 1 PORTA FILTRO PORTE FILTRE GRIP PORTA-FILTRO FILTERHALTER
167 2.23.15.914 1 JUNTA REDONDA AN-14 JOINT ROND AN-14 ROUND GASKET AN-14 JUNTA REDONDA AN-14 O-RING AN-14
292 8.38.08.328 2 CASQUILLO MANGUERA DOUILLE TUYAU HOSE BUSHING CASQUILHO MANGUEIRA SCHLAUCHBUCHSE
293 8.38.12.312 2 TUERCA ECROU NUT PORCA MUTTER
346 8.39.47.365 1 FILTRO LANZA FILTRE LANCE LANCE FILTER FILTRO LANÇA LANZENFILTER
349 2.23.16.903 1 JUNTA REDONDA AN-3 JOINT ROND AN-3 ROUND GASKET AN-3 JUNTA REDONDA AN-3 O-RING AN-3
356 8.39.46.366 1 CUERPO MANETA CORPS MANETTE HANDLE BODY CORPO ALAVANCA HEBELKÖRPER
358 8.39.46.368 1 MANILLA POIGNÉE BLACK GRIP PUNHO GRIFF
363 8.39.41.342 1 MUELLE LANZA RESSORT LANCE SPRING LANCE MOLA LANÇA LANZENFEDER
544 8.28.40.322 1 PULVERIZADOR PULVÉRISATEUR SPRAYER PULVERIZADOR ZERSTÄUBER
608 2.23.16.906 1 JUNTA REDONDA AN-6 JOINT ROND AN-6 ROUND GASKET AN-6 JUNTA REDONDA AN-6 0-RING AN-6
726 8.38.08.803 1 CODILLO CON BOQUILLA TUBE AVEC BUSE ELBOW WITH NOZZLE COTOVELO COM BOQUILHA KRÜMMER MIT DÜSE
742 8.38.05.805 1 MANGUERA COMPLETA TUYAU COMPLET COMPLETE HOSE MANGUEIRA COMPLETA SCHLAUCH, KOMPLETT
743 8.38.08.801 1 MANILLA COMPLETA MANETTE COMPLÈTE COMPLETE HANDLE PUNHO COMPLETO BEDIENUNGSHEBEL, KOMPLETT
904 8.39.47.811 1 FILTRO CON JUNTAS FILTRE AVEC JOINTS FILTER WITH GASKET FILTRO COM JUNTAS FILTER MIT DICHTUNGEN
1098 8.20.47.804 1 LANZA COMPLETA LANCE COMPLÈTE COMPLETE LANCE LANÇA COMPLETA LANZE, KOMPLETT
1099 8.20.47.802 1 TUBO CON TUERCAS TUBE AVEC ECROUS TUBE WITH NUTS TUBO COM PORCAS
SPRITZROHR MIT ÜBERWURFMUTTERN
1100 8.20.47.801 1 DEPOSITO EVOLUTION 7 RÉSERVOIR EVOLUTION 7 EVOLUTION 7 TANK DEPÓSITO EVOLUTION 7 BEHÄLTER EVOLUTION 7
1101 8.20.47.601 1 TAPA COMPLETA COUVERCLE COMPLET COMPLETE CAP TAMPA COMPLETA DECKEL KOMPLETT
1102 8.20.47.602 1 JUEGO TOPES JEU DE BUTÉES STOPS SET JOGO BATENTES SET ANSCHLÄGE
1103 2.23.15.795 1 JUNTA REDONDA 4x38 JOINT ROND 4x38 ROUND GASKET 4x38 JUNTA REDONDA 4x38 O-RING 4x38
8.2047.200 1 HOJA INSTRUCCIONES FEUILLE D’INSTRUCTIONS INSTRUCTION SHEET FOLHA INSTRUÇÕES ANWEISUNGSBLATT
8.20.47.201 1 EMBALAJE EMBALLAGE PACKAGING EMBALAGEM VERPACKUNG
127 8.38.12.323 2 DADO CONICO CONISCHE MOER KONISK MUTTER KEGLEFORMET MØTRIK KARTION MUOTOINEN MUTTERI
128 8.38.12.324 2 CONO Ø 8 KEGEL Ø 8 KON Ø 8 KEGLE Ø 8 KARTIO Ø 8
129 2.23.99.910 2 GUARNIZIONE TONDA Ø 7,5 RONDE PAKKING Ø 7,5 RUND FOG Ø 7,5 RUND SAMLING Ø 7,5 TIIVISTERENGAS Ø 7,5
135 8.39.02.323 1 UGELLO Ø 1 MONDSTUK VAN Ø 1 MUNSTYCKE Ø 1 MUNDSTYKKE Ø 1 SUUKAPPALE Ø 1
136 2.23.15.905 1 GUARNIZIONE TONDA AN-5 RONDE PAKKING AN-5 RUND FOG AN-5 RUND SAMLING AN-5 TIIVISTERENGAS AN-5
155 8.38.12.420 1 CINGHIA RIEM REM REM HIHNA
164 8.39.02.314 1 FLANGIA TENUTA RETENTIERING KRANS RESERVFÖRRÅD FORSEGLINGSRING MANSETTIKAULUS
165 8.38.05.314.1 1 VALVOLA CAMERA KLEP KAMER VENTILKAMMARE VENTIL PÅ KAMMER KAMMION VENTTIILI
166 8.39.18.367 1 PORTA FILTRO FILTERHOUDER- FILTERHÅLLARE FILTERHOLDER SUODATTIMELLE
167 2.23.15.914 1 GUARNIZIONE TONDA AN-14 RONDE PAKKING AN-14 RUND FOG AN-14 RUND SAMLING AN-14 TIIVISTERENGAS AN-14
292 8.38.08.328 2 BOCCOLA TUBO FLESSIBILE MOF SLANG SOCKELSLANG SLANGEBØSNING LETKUN HOLKKI
293 8.38.12.312 2 DADO MOER MUTTER MØTRIK MUTTERI
346 8.39.47.365 1 FILTRO LANCIA FILTER LANS SLANGMUNSTYCKETS FILTER FILTER PÅ SPRØJTEHOVED SUMUTINPUTKEN SUODATIN
349 2.23.16.903 1 GUARNIZIONE TONDA AN-3 RONDE PAKKING AN-3 RUND FOG AN-3 RUND SAMLING AN-3 TIIVISTERENGAS AN-3
356 8.39.46.366 1 CORPO IMPUGNATURA LICHAAM HANDVAT HANDTAGETS KROPP BETJENINGSDEL KAHVAN LIITINOSA
358 8.39.46.368 1 MANIGLIA HANDVAT HANDTAG HÅNDGREB KAHVA
363 8.39.41.342 1 MOLLA LANCIA VEER LANS SLANGMUNSTYCKETS FJÄDER FJEDER PÅ SPRØJTEHOVED SUMUTINPUTKEN JOUSI
544 8.28.40.322 1 POLVERIZZATORE VERSTUIVER SPREJFLASKA FORSTØVER SUMUTIN
608 2.23.16.906 1 GUARNIZIONE TONDA AN-6 RONDE PAKKING AN-6 RUND FOG AN-6 RUND SAMLING AN-6 TIIVISTERENGAS AN-6
726 8.38.08.803 1 GOMITO CON UGELLO ELLEBOOG MET MONDSTUK KNÄRÖR MED MUNSTYCKE BUERØR MED MUNDSTYKKE TAIVEOSA, JOSSA SUUKAPPALE
742 8.38.05.805 1 TUBO FLESSIBILE COMPLETO COMPLETE SLANG HEL SLANG KOMPLET SLANGE LETKU KOKONAISUUDESSAAN
743 8.38.08.801 1 MANIGLIA COMPLETA COMPLEET HANDVAT HELT HANDTAG KOMPLET BETJENINGSDEL KAHVA KOKONAISUUDESSAAN
904 8.39.47.811 1 FILTRO CON GIUNTI FILTER MET PAKKINGEN FILTER MED FOGAR FILTER MED SAMLINGER SUODATIN, JOSSA TIIVISTEET
1098 8.20.47.804 1 LANCIA COMPLETA COMPLETE LANS HELT SLANGMUNSTYCKE KOMPLET SPRØJTEHOVED SUMUTINPUTKI KOKONAISUUDESSAAN
1099 8.20.47.802 1 TUBO CON DADI BUIS MET MOEREN RÖR MED MUTTRAR RØR MED MØTRIKKER RUUVATTAVA PUTKI
1100 8.20.47.801 1 SERBATOIO EVOLUTION 7 RESERVOIR EVOLUTION 7 BEHÅLLARE EVOLUTION 7 DEPOT EVOLUTION 7 SÄILIÖ EVOLUTION 7
1101 8.20.47.601 1 COPERCHIO COMPLETO COMPLETE DOP KOMPLETT LOCK KOMPLET DÆKSEL KOKONAINEN KANSI
1102 8.20.47.602 1 GIOCO ARRESTI STOPPEN TOPPSATSER SÆT AF ENDESTYKKER PIDÄKEOSAT
1103 2.23.15.795 1 GUARNIZIONE TONDA 4x38 RONDE PAKKING 4x38 RUND FOG 4x38 RUND SAMLING 4x38 TIIVISTERENGAS 4x38
8.20.47.200 1 FOGLIO ISTRUZIONI INSTRUCTIEBLAD ANVISNINGSBLAD INSTRUKTIONSBLAD KÄYTTÖOHJEET
8.20.47.201 1 IMBALLAGGIO VERPAKKING FÖRPACKNING EMBALLAGE PAKKAUS
RELACIÓN DE PIEZAS / LISTE DE PIÈCES / PARTS LIST / LISTAGEM DAS PEÇAS / ERSATZTEILLISTE / DISTINTA PEZZI / LIJST VAN ONDERDELEN / FÖRTECKNING ÖVER BESTÅNDSDELAR / FORTEGNELSE OVER DELE / LUETTELO OSISTA
1
2
3
ES
4
1
2
3
4

FIELD OF APPLICATION
This sprayer has been manufactured with first quality materials and exclusively designed to be used with agricultural phytosanitary products and garden products
(herbicides, insecticides, fungicides).
SETTING UP AND SPRAYING
It is advisable to carry out the setting up verification procedure with water:
1) Attach the hose to the lance and the lower part of the tank. Attach the straps (see drawing detail). Verify that all the elements are suitably screwed on, with the
objective of avoiding possible leaks of the chemical product to spray.
2) Fill the tank up.
3) Screw the tank lid and pressurise the apparatus performing strokes (approx. 24). In the event that the maximum pressure is exceeded, the valve will act as a
safety valve, releasing the excess pressure. Check it.
4) To start the treatment press the handle of the lance and regulate the nozzle in order to obtain the desired spray. Compensate pressure loss by activating the
chamber again.
MAINTENANCE
1) After each use depressurize the sprayer.
2) Clean the tank and the rest of the components (nozzles, filter…) with water.
3) In the event of obstruction of the nozzle or filter, clean them with water and do not use metallic objects.
4) To prolong the lifespan of the joints, regularly apply some drops of oil or grease on the moving parts.
5) To proceed with the replacement due wear and tear of the chamber’s seal (part 164), remove the clip on its housing (a, b) and move around the stop kit (c) until
releasing the handle (d). In order to assemble carry out the process in reverse placing the handle into position.
6) To proceed to the replacement of the valve chamber (165) place your hand into the filling aperture, turn the chamber 90º (e) and slide it inward (f). Remove the
tank chamber (g) to perform the necessary maintenance. In order to assemble, grease the joint (1103) and carry out the process in reverse.
7) Store the sprayer indoors protected from frost and extreme heat (between 5º and 30º C).
SECURITY REGULATIONS
1) Do not use chemical products out of the indicated application field
2) Always respect the instructions and dosage, on the packaging labels, that the manufacturer recommends for the treatment product that you will be using.
3) Do not eat, drink or smoke during the preparation and the treatment.
4) Do not use the spray on persons, animals, or electric installations.
5) Do not use the treatment when there is strong wind or extreme heat.
6) In case of intoxication, consult your doctor and provide him/her with the package of the treatment product.
7) Do not dump product or cleaning residues near courses of water, wells, etc. that are going to be used for human or animal consumption.
8) Use proper protection equipment, masks, glasses, gloves, shoes, etc.
9) Do not modify the sprayer, nor block the safety valve. Do not connect it to an external pressure source (manual use only). Do not use the device if it is damaged,
deformed or if its original shape has been altered.
10) Store the sprayer indoors protected from frost and fierce heat (between 5º and 30º C).
GUARANTEE
Our goods are guaranteed for three years from the user’s purchase date against all manufacture or material flaws. The warranty is strictly limited to free replacement
of parts that our services consider defective. The warranty shall not apply in case of improper use of our materials, disassembly and/or alterations performed to our
devices, and to those parts of normal wear and tear that require maintenance. The warranty shall not apply in case of negligence, imprudence and irrational use of
the material. Dispatch and transportation costs of parts under warranty as well as workmanship that were not performed in our factory shall be borne by the user.To
invoke this warranty, send us the faulty part, carriage free, together with the receipt or the purchasing invoice.
faire glisser vers l’intérieur (f). Retirer la chambre du réservoir (g) pour réaliser la maintenance nécessaire. Pour le montage, graisser le joint (1103) et
réaliser le processus inverse.
7) Stockez le pulvérisateur à l’abri du gel et des fortes températures (entre 5° et 30°C).
NORMES DE SÉCURITÉ
1) N’utilisez pas de produits chimiques en-dehors du domaine d’application indiqué. Ne l’utilisez pas pour l’application de produits agressifs (eau de Javel, acides...).
2) Respectez les prescriptions et les doses préconisées par le fabricant du produit de traitement que vous allez utiliser.
3) Ne mangez pas, ne buvez pas et ne fumez pas durant la préparation et le traitement.
4) Ne pulvérisez pas sur les personnes, sur les animaux, ni sur les installations électriques.
5) Pas le traitement en cas de vent violent ou de forte chaleur.
6) En cas d’intoxication, consultez votre médecin en lui apportant l’emballage du produit utilisé.
7) Ne videz pas la solution restante de votre traitement ou l’eau de nettoyage du pulvérisateur près des cours d’eau, des puits, etc., où tout endroit susceptible
d’être utilisé pour la consommation humaine ou animale.
8) Utilisez un équipement de protection adéquat: masque, lunettes, gants, chaussures, etc.
9) Ne modifiez pas l’appareil, et ne bloquez pas la soupape de sécurité. Ne le connectez pas à une source externe de pression, (uniquement usage manuel).
N’utilisez pas l’appareil si sa forme initiale est endommagée, déformée ou altérée.
10) Stockez le pulvérisateur à l’abri du gel et des fortes températures (entre 5° et 30°C).
GARANTIE
Nos pulvérisateurs ont une garantie de trois ans, à compter de la date d’achat par l’utilisateur, contre tout défaut de fabrication ou des matériaux. La garantie est
strictement limitée au remplacement gratuit des pièces qui auront été reconnues défectueuses par nos services. En cas d’usage inconvenant, de démontage et/ou
de modification de nos appareils la garantie ne sera pas appliquée. La garantie exclus aussi les pièces d’usage normal, la négligence, l’imprudence et l’usage non
rationnel du matériel. Les frais d’expédition des pièces sous garantie et la main d’oeuvre non réalisée dans notre usine sont à la charge de l’utilisateur. Pour faire
valoir la garantie, vous devrez nous adresser par courrier (franco de port) les pièces faisant l’objet de la réclamation accompagnée de la facture ou du ticket de caisse.
4
1
2
3
4
EN

ÁREA DE APLICAÇÃO
Este pulverizador foi fabricado com materiais de primeira qualidade e concebido exclusivamente para ser utilizado com produtos fitossanitários agrícolas e de jardim
(herbicidas, insecticidas, fungicidas).
COLOCAÇÃO EM ANDAMENTO E PULVERIZAÇÃO
É conveniente que efectue a verificação da colocação em andamento com água:
1) Acople a mangueira à lança e à parte inferior do depósito. Monte as correias (ver detalhe desenho). Verifique se todos os elementos estão adequadamente
roscados tendo por objectivo evitar possíveis fugas do produto a pulverizar.
2) Encha o depósito até à sua capacidade máxima.
3) Enrosque a tampa no depósito e pressurize o aparelho, dando pistonamentos (24 aprox.). Caso a pressão máxima seja ultrapassada, a válvula actuará como
elemento de segurança, libertando o excesso de pressão. Verifique-o.
4) Para iniciar o tratamento pressione o punho da lança e regule a boquilha para obter a pulverização desejada. Compense a perda de pressão, accionando
novamente a câmara.
MANUTENÇÃO
1) Depois de cada utilização despressurize o pulverizador.
2) Limpe o depósito e os restantes componentes (boquilha, filtro…) com água.
3) No caso de obstrução da boquilha ou filtro, limpe-os com água e não utilize objectos metálicos.
4) Para prolongar a duração da vida das juntas, aplique regularmente algumas gotas de óleo nas peças móveis.
5) Para proceder à substituição por desgaste do retentor da câmara (peça 164), retire peças grampos do seu alojamento (a, b) e desloque peças batente (c) até
libertar a alavanca (d). Para a montagem, efectue o processo inverso, colocando a alavanca na sua posição.
6) Para proceder à substituição da válvula câmara (165), introduza a mão pela boca de enchimento, rode a câmara 90º (e) e deslize-a para o interior (f). Retire a
câmara do depósito (g) para efectuar a manutenção necessária. Para a montagem, lubrifique a junta (1103) e efectue o processo inverso.
7) Armazene o pulverizador abrigado para evitar geadas e calor excessivo (entre 5º e 30ºC).
NORMAS DE SEGURANÇA
1) Não utilize produtos químicos fora da área de aplicação indicada.
2) Respeite sempre as prescrições e as doses recomendadas nos rótulos das embalagens pelo fabricante do produto de tratamento que vai utilizar.
3) Não coma, não beba, nem fume durante a preparação e o tratamento.
4) Não pulverize sobre pessoas, animais ou instalações eléctricas.
5) Não trate com vento forte ou calor excessivo.
6) No caso de intoxicação, consulte o seu médico, apresentando-lhe a embalagem do produto do tratamento.
7) Não despeje os resíduos de produto ou limpeza perto de cursos de água, poços, etc., que se destinem a ser utilizados para uso-consumo humano ou animal.
8) Utilize um equipamento de protecção adequado: máscara, óculos, luvas, calçado, etc.
9) Não modifique o aparelho, nem bloqueie a válvula de segurança. Não o conecte a qualquer fonte de pressão externa (unicamente uso manual). Não utilize o
aparelho se a sua forma inicial estiver danificada, deformada ou alterada.
10) Armazene o pulverizador abrigado, para evitar geadas e calor excessivo (entre 5º e 30º C).
GARANTIA
As nossas mercadorias têm uma garantia de três anos, a contar da data da compra pelo utilizador, contra qualquer defeito de fabrico ou materiais.A garantia limita-se
estritamente à substituição gratuita de peças reconhecidas pelos nossos serviços como defeituosas. A garantia não será aplicada quando houver um uso indevido
dos nossos materiais, desmontagens e/ou modificações dos nossos aparelhos, e para as peças de uso e desgaste normal que exijam manutenção. A garantia não
será aplicada no caso de negligência, imprudência, e uso não racional do material. As despesas de expedição e transporte das peças sob garantia, assim como a
mão-de-obra não efectuada na nossa fábrica, serão por conta do utilizador. Para tornar a garantia efectiva, deverão remeter-nos, com portes pagos, a peça que seja
objecto da reclamação juntamente com a factura ou talão de compra.
ANWENDUNGSBEREICH
Dieser Zerstäuber wurde aus erstklassigem Material und nur zum Einsatz mit Pflanzenschutzmitteln (Herbizide, Insektizide,Fungizide) für Landwirtschaft und Garten hergestellt.
INBETRIEBNAHME UND ZERSTÄUBUNG
Die Inbetriebnahme sollte zweckmäßigerweise vorher mit Wasser erprobt werden:
1) Schließen Sie den Schlauch an die Lanze und an den unteren Teil des Behälters an. Bringen Sie die Gurte an (siehe Zeichnung). Prüfen Sie alle Bestandteile auf
einwandfreie Verschraubung, um Produktverluste beim Spritzen zu vermeiden.
2) Füllen Sie den Behälter bis zum Höchststand.
3) Schrauben Sie den Deckel auf dem Behälter und setzen Sie das Gerät unter Druck, indem Sie einige Hübe durchführen (ca. 24). Wird der Höchstdruck
überschritten, fällt das Ventil als Sicherung ein und bewirkt Druckentlastung. Bitte überprüfen Sie diese Funktion.
4) Zum Starten der Behandlung drücken Sie den Handhebel und stellen Sie die Spritzdüse auf die gewünschte Zerstäubung ein. Gleichen Sie den Druckverlust
durch erneute Betätigung der Kammer aus.
INSTANDHALTUNG
1) Entlasten Sie den Druck des Zerstäubers nach jedem Gebrauch.
2) Reinigen Sie den Behälter und die restlichen Komponenten (Spritzdüse, Filter, ...) mit Wasser.
3) Verstopfte Spritzdüsen oder Filter werden mit Wasser gereinigt.Verwenden Sie keine Metallgegenstände dazu.
4) Sie verlängern die Lebensdauer der Dichtungen, wenn Sie regelmäßig einige Tropfen Öl auf die beweglichen Teile geben.
5) Um die Wellendichtung der Kammer zu ersetzen (Teil 164), entnehmen Sie die Clips aus den Auflagen bzw. Sitzen (a, b) und verschieben (c) Sie die Oberteile (c),
bis der Griff freikommt (d). Für die Montage muss der Ablauf rückwärts wiederholt und der Griff auf seine Anfangsposition gebracht werden.
6) Um das Ventil der Kammer zu ersetzen (165), führen Sie die Hand durch die Befüllungsöffnung, drehen Sie die Kammer um 90º (e) und lassen Sie sie nach innen
rutschen (f). Entnehmen Sie die Kammer aus dem Behälter (g), um die nötige Wartung durchzuführen. Um die Montage zu erleichtern, fetten Sie die Dichtung
(1103) und führen Sie das Verfahren in umgekehrter Reihenfolge durch.
PT
DE
1
1
2
2
3
3
4

AMBITO DI APPLICAZIONE
Il polverizzatore è stato fabbricato con materiali di prima qualità e progettato esclusivamente per l’uso con prodotti fitosanitari agricoli e da giardino (erbicidi,
insetticidi, fungicidi).
AVVIO E POLVERIZZAZIONE
È consigliabile verificare il corretto avvio con acqua:
1) Attaccare il tubo flessibile alla lancia e alla parte inferiore del serbatoio. Montare le cinghie (vedi dettaglio disegno). Verificare che tutti gli elementi siano ben
avvitati, allo scopo di evitare eventuali fughe del prodotto da polverizzare.
2) Riempire il serbatoio sino alla capacità massima.
3) Avvitare il coperchio al serbatoio e mettere sotto pressione l’apparecchio pompando (24 pompate circa). Verificare che, nel superare la pressione massima, entri
in azione la valvola di sicurezza, liberando l’eccesso di pressione.
4) Per iniziare il trattamento, premere la maniglia della lancia e regolare l’ugello per ottenere la polverizzazione desiderata. Compensare la perdita di pressione
azionando di nuovo la camera.
MANUTENZIONE
1) Dopo ogni uso depressurizzare il polverizzatore.
2) Pulire il serbatoio e gli altri componenti (ugello, filtro…) con acqua.
3) In caso di ostruzione dell’ugello o del filtro, pulirli con acqua senza utilizzare oggetti metallici.
4) Per prolungare la durata delle guarnizioni, applicare regolarmente qualche goccia d’olio sulle parti in movimento.
5) Per provvedere alla sostituzione per usura della tenuta della camera (pezzo 164), rimuovere i pezzi clips dalla loro sede (a, b) e spostare i pezzi arresto (c) fino
a liberare la leva (d). Per il montaggio procedere in modo inverso, situando la leva nella rispettiva posizione.
6) Per provvedere alla sostituzione della valvola camera (165) introdurre la mano dalla bocca di ricolmo, girare la camera 90º (e) e farla scorrere verso l’interno (f).
Rimuovere la camera dal serbatoio (g) per effettuare la manutenzione necessaria. Per il montaggio, ingrassare il giunto (1103) e procedere in modo inverso.
7) Conservare il polverizzatore al riparo del gelo e del forte calore (fra 5º e 30ºC).
NORME DI SICUREZZA
1) Non utilizzare prodotti chimici fuori dell’ambito di applicazione indicato.
2) Rispettare sempre le prescrizioni e le dosi consigliate dal fabbricante del prodotto, indicate sulle etichette degli imballaggi per il trattamento da effettuare.
3) Non mangiare, non bere, non fumare durante la preparazione e il trattamento.
4) Non polverizzare sulle persone, sugli animali o sugli impianti elettrici.
5) Non effettuare il trattamento con forte vento o caldo.
6) In caso di intossicazione, rivolgersi a un medico, mostrando l’imballaggio del prodotto del trattamento.
7) Non versare i residui di prodotto o di pulizia nei pressi di corsi d’acqua, pozzi, ecc., destinati all’uso-consumo umano o animale.
8) Utilizzare un’apposita attrezzatura di protezione, mascherina, occhiali, guanti, calzature, ecc.
9) Non modificare l’apparecchio e non bloccare la valvola di sicurezza. Non attaccarlo ad una fonte esterna di pressione (solo uso manuale). Non utilizzare
l’apparecchio se danneggiato, deformato o se è alterata la sua forma iniziale.
10) Conservare il polverizzatore al riparo del gelo e del forte calore (fra 5º e 30º C).
GARANZIA
I nostri prodotti sono garantiti per tre anni dalla data d’acquisto dell’utilizzatore, contro ogni difetto di fabbrica o materiale. La garanzia si limita esclusivamente alla
sostituzione gratuita dei pezzi riconosciuti difettosi dai nostri servizi. La garanzia non sarà applicabile in caso di uso indebito dei nostri materiali, smontaggio e/o
modifiche dei nostri apparecchi, e per i pezzi d’uso e d’usura normale che richiedono manutenzione. La garanzia non si applicherà in caso di negligenza, imprudenza
ed uso non razionale del materiale. Le spese di spedizione e trasporto dei pezzi in garanzia, così come la manodopera non realizzata presso il nostro stabilimento,
saranno a carico dell’utilizzatore. Per rendere efficace la garanzia, ci dovrà pervenire, franco di porto, il pezzo oggetto di reclamo unitamente alla fattura o allo
scontrino d’acquisto.
7) Lagern Sie den Zerstäuber so, dass er gegen Frost und Hitze (5º - 30ºC) geschützt ist.
SICHERHEITSNORMEN
1) Benutzen Sie außerhalb des o.g. Anwendungsbereichs keine chemischen Stoffe.
2) Beachten Sie jederzeit die Anweisungen und Dosierungen der Packungsetiketten, die vom Hersteller für die Behandlung empfohlen werden.
3) Während der Vorbereitung der Behandlung darf weder gegessen, noch getrunken noch geraucht werden.
4) Richten Sie den Zerstäuber weder auf Personen, noch auf Tiere oder Elektroanlagen.
5) Führen Sie keine Behandlungen bei starkem Wind oder starker Hitze aus.
6) Bei Vergiftung wenden Sie sich an Ihren Arzt und zeigen Sie ihm die Verpackung des Behandlungsprodukts.
7) Reste des Produktes oder der Reinigung dürfen keinesfalls in der Nähe von Wasserläufen, Brunnen usw. entsorgt werden, die evtl. für menschlichen oder
tierischen Verzehr verwendet werden.
8) Benutzen Sie die geeignete Schutzausrüstung: Gesichtsmaske, Brille, Schuhe usw.
9) Ändern Sie nichts am Gerät und blockieren Sie das Sicherheitsventil nicht. Schließen Sie es nicht an eine äußere Druckquelle an (nur Handbeaufschlagung). Ein
beschädigtes oder verformtes Gerät oder dessen ursprüngliche Form verändert wurde, darf nicht benutzt werden.
10) Lagern Sie den Zerstäuber so, dass er gegen Frost und Hitze (5º - 30ºC) geschützt ist.
GEWÄHRLEISTUNG
Auf unsere Ware leisten wir ab dem Verkaufsdatum des Benutzers für drei Jahre Garantie gegen Herstellungs- oder Materialfehler jeder Art. Die Gewährleistung gilt
ausschließlich für den kostenlosen Ersatz der von unserem Kundendienst als fehlerhaft erkannten Teile. Die Garantieleistung wird unwirksam, wenn unser Material
unsachgemäß eingesetzt und/oder Änderungen an unseren Geräten vorgenommen oder Teile ausgebaut wurden sowie ferner nicht für normale wartungspflichtige
Verschleißteile. Die Garantie gilt nicht bei Fahrlässigkeit, Unvorsichtigkeit oder unsachgemäßen Einsatz des Materials. Die Versandkosten der Garantieteile sowie
die Kosten für nicht in unserem Werk ausgeführte Arbeiten gehen zulasten des Benutzers. Die Gewährleistung kann nur gegen kostenplichtige Einsendung des
beanstandeten Teils sowie gegen Vorlage der Rechnung oder des Kaufbelegs geltend gemacht werden.
4
1
2
3
4
IT

TOEPASSINGSGEBIED
Deze verstuiver werd gefabriceerd met materialen van eerste kwaliteit en werd uitsluitend ontworpen om gebruikt te worden met landbouwkundige fitosanitaire
producten en tuinproducten (herbiciden, insecticiden, fungiciden).
INBEDRIJFSTELLING EN VERSTUIVING
Het is raadzaam om de ingebruikstelling te controleren met water:
1) Sluit de slang aan op de lans en op het onderste gedeelte van het reservoir. Monteer de riemen (zie detailtekening). Controleer of alle elementen goed
vastgedraaid zijn om mogelijke lekken van het te verstuiven product te vermijden.
2) Vul het reservoir tot de maximumcapaciteit.
3) Draai de dop op het reservoir en breng het apparaat onder druk met pompbewegingen (circa 24). Als de maximumdruk overschreden wordt, zal de klep als
veiligheidselement in werking treden en zal het teveel aan druk ontsnappen. Controleer dit.
4) Om de behandeling te starten, het handvat van de lans indrukken en het mondstuk regelen om de gewenste verstuiving te verkrijgen. Compenseer het
drukverlies door de kamer opnieuw onder druk te pompen.
ONDERHOUD
1) Na elk gebruik de verstuiver drukvrij maken.
2) Reinig het reservoir en de rest van de componenten (mondstuk, filter...) met water.
3) Als het mondstuk of de filter verstopt zit, deze reinigen met water en geen metalen voorwerpen gebruiken.
4) Om de levensduur van de voegen te verlengen, geregeld een paar druppeltjes olie op de delen in beweging aanbrengen.
5) Haal, om over te gaan tot de vervanging bij slijtage van de stop van de kamer (onderdeel 164), de clips van zijn plaats (a, b) en verschuif de stoponderdelen
totdat (c) het hendel vrij is (d). Om montage uit te voeren, voer het omgekeerde proces uit door het hendel op zijn plaats te zetten.
6) Om over te gaan tot de vervanging van de ventielkamer (165), stop uw hand in de vulmond, draai de kamer 90º (e) en schuif hem naar binnen (f). Haal de kamer
uit het reservoir (g) om het nodige onderhoud uit te voeren. Smeer voor de montage de voeg (1103) door en voer het omgekeerde proces uit.
7) De verstuiver op een goed beschutte plaats bewaren waar hij beschermd is tegen vorst en hevige hitte (tussen 5º en 30ºC).
VEILIGHEIDSNORMEN
1) Gebruik geen chemische producten buiten het vermelde toepassingsgebied.
2) Leef de voorschriften en de dosis altijd na die op de etiketten van de verpakkingen vermeld staan en die aangeraden worden door de fabrikant van het
behandelingsproduct dat u gaat gebruiken.
3) Tijdens de voorbereiding en de behandeling niet eten, drinken of roken.
4) Niet verstuiven op personen, dieren of elektrische installaties.
5) De verstuiver niet gebruiken bij hevige wind of grote hitte.
6) In geval van vergiftiging een arts raadplegen en de verpakking van het behandelingsproduct tonen.
7) De resten van het product niet uitgieten of reinigen in de buurt van waterlopen, waterputten, enz. die gebruikt zullen worden voor menselijke of dierlijke
consumptie.
8) Gebruik een adequate beschermuitrusting, met masker, veiligheidsbril, handschoenen, schoenen enz.
9) Het apparaat niet aanpassen en de veiligheidsklep niet blokkeren. Geen externe drukbron aansluiten (enkel manueel gebruik). Gebruik het apparaat niet als het
beschadigd of vervormd is of als zijn aanvankelijke vorm gewijzigd werd.
10) De verstuiver op een goed beschutte plaats bewaren waar hij beschermd is tegen vorst en hevige hitte (tussen 5º en 30ºC).
GARANTIE
Onze producten zijn vanaf de datum van aankoop door de gebruiker drie jaar lang gewaarborgd tegen fabricage- of materiaalfouten. De garantie beperkt zich strikt
tegen de gratis vervanging van de als defect erkende onderdelen door onze diensten. De garantie zal niet van kracht zijn als onze producten op een onjuiste manier
werden gebruikt, gedemonteerd, of als er wijzigingen aan onze apparaten aangebracht werden of voor de onderdelen die onderhevig zijn aan een normale slijtage en die
onderhevig zijn aan onderhoud. De garantie zal evenmin toegepast worden in gevallen van nalatigheid, onvoorzichtigheid en bij een onredelijk gebruik van het materiaal.
De verzendings- en transportkosten van de onderdelen in garantie, alsook de werkuren die niet in onze fabriek gepresteerd worden, zullen voor rekening van de gebruiker
zijn. Om aanspraak te kunnen maken op de garantie, moet het defecte onderdeel samen met de factuur of het aankoopbewijs naar ons teruggestuurd worden.
TILLÄMPNINGSOMRÅDE
Denna sprejflaska är tillverkad av förstklassigt material och är uteslutande avsedd att användas med fytosanitära produkter för jordbruk och trädgårdsskötsel (bekämpningsmedel,
insekticid, fungicid).
IGÅNGSÄTTNING OCH Y PULVERISERING
Det är tillrådligt att använda vatten första gången:
1) Anslut slangen till slangmunstycket och till reservoarens undre del. Montera remmarna (se den detaljerade teckningen).Kontrollera att samtliga element är ordentligt igängade
för att undvika att produkten läcker ut.
2) Fyll reservoaren till dess fulla kapacitet.
3) Skruva på locket på cisternen och tryckutjämna apparaten genom att pumpa (omkring 24 gånger). Om det maximala trycket skulle överskridas, agerar ventilen som
säkerhetselement då den släpper ut det överfödiga trycket. Kontrollera den.
4) För att påbörja behandlingen, tryck på slangmunstyckets avtryckare och ställ in munstycket för att uppnå önskad sprejeffekt. Kompensera det minskade trycket genom att
slå på reservoaren på nytt.
UNDERHÅLL
1) Sprejflaskan måste tryckutjämnas efter varje användning.
2) Rengör reservoaren och resten av delarna (munstycke, filter…) med vatten.
3) Om munstycket eller filtret skulle vara tilltäppt, rengör dem med vatten och använd inte metallföremål.
4) För att förlänga fogarnas livslängd bör de regelbundet förses med olja på de rörliga delarna.
5) Ersätt kammarens slitna förseglingsring (del 164) genom att ta upp clipsen från sin position (a, b) och flytta överdelarna åt sidan (c) för att frigöra handtaget (d). För montering
görs proceduren omvänt genom att placera handtaget i position.
NL
SV
1
2
3
4
1
2
3

ANVENDELSESOMRÅDE
Denne forstøver er fremstillet af førsteklasses materialer og er udelukkende beregnet til at skulle bruges i forbindelse med plantebeskyttelsesmidler i landbruget og
i haven, (ukrudt-, insekt- og svampebekæmpelsesmiddel).
NÅR UDSTYRET TAGES I BRUG OG SPRØJTNINGEN
Når udstyret skal tages i brug er det en god ide først at afprøve dets funktion med vand:
1) Slangen skrues på mundstykket og på den nederste del af beholderen. Remmene monteres, (se venligst tegningerne). Se efter, at samtlige komponenter er
rigtigt skruet sammen således, at eventuelle utætheder og udslip af produktet undgåes, når der sprøjtes.
2) Beholderen fyldes op til dens maksimale kapacitet.
3) Dækslet skrues på beholderen og apparatet tilføres tryk med pumpeslag (ca. 24). Hvis der laves et overtryk i beholderen, vil ventilen fungere som
sikkerhedsmekanisme og vil frigøre det overskydende tryk. De bedes efterprøve denne funktion.
4) Når sprøjtningen skal påbegyndes, trykkes på sprøjtetudens greb og mundstykket reguleres for at opnå den ønskede sprøjtningsintensitet. Trykket falder under
manøvren, men genoprettes atter ved at foretage pumpetag.
VEDLIGEHOLDELSE
1) Hver gang udstyret har været i brug, bør trykket tages af forstøveren.
2) Beholderen og de øvrige komponter rengøres med vand, (mundstykke, filter, mv.).
3) I tilfælde af tilstopning af mundstykket eller filtret, gøres disse rent med vand. Der må ikke anvendes metalgenstande til dette formål.
4) For at forlænge samlingernes levetid, bør de med jævne mellemrum smøres med nogle få dråber olie på de bevægelige dele.
5) For atforetage en udskiftning af kameraets lås pga. slitage(del nr. 164), fjernes klip-delene fra deres leje (a, b) og endestykkerne bevæges (c), indtil håndtaget
frigøres (d). For at foretage monteringen følges samme proces blot i omvendt rækkefølge, idet håndtaget anbringes i dets position.
6)
For atforetage en udskiftning af kameraets ventil (165) indføres hånden i påfyldningsmundstykket, kameraet drejes 90 grader (e) og skubbes indad (f). Kameraet tages
ud (g) af depotet for at foretage den nødvendige vedligeholdelse. For at foretage monteringen, smøres samlingen (1103) og processen foretages i omvendt rækkefølge.
7) Forstøveren opbevares beskyttet imod frost og stærk varme, (iml. 5 - 30º C).
SIKKERHEDSREGLER
1) Der må ikke anvendes kemiske produkter, udenfor de sprøjtningsområder, som denne forstøver skal bruges til.
2) Overhold altid udstyrets brugsanvisning og den dosis, som fabrikanten af produkterne oplyser på deres etikketter.
3) De må ikke spise, drikke eller ryge under forberedelsen eller udførelsen af sprøjtningen.
4) De må ikke sprøjte på personer, dyr eller på elektriske installationer.
5) Sprøjtningen bør ikke afvikles, såfremt der er stærk blæst eller varme.
6) I tilfælde af forgiftning, bør De omgående sætte Dem i forbindelse med Deres læge, og huske at medbringe beholder med etiket på det produkt, som De har anvendt.
7) Rester af sprøjtemidlet eller rengøringsvand bør ikke hældes ud nær vandløb, brønde, og lign. hvor vandet derefter skal bruges til forbrug til mennesker og dyr.
8) Tag et korrekt sikkerhedsudstyr på: Maske, briller, handsker, fodtøj, etc.
9) De må ikke foretage en manipulation af udstyret og ikke blokere sikkerhedsventilen. Udstyret må ikke tilsluttes nogen som helst form for trykenergiforsyning. (Der må
kun anvendes det manuelt oprettede tryk i beholderen). Apparatet må ikke anvendes, hvis det er beskadiget, deformeret eller forandret fra dets oprindelige udformning.
10) Forstøveren opbevares beskyttet imod frost og stærk varme, (iml. 5 - 30º C).
GARANTI
Vore produkter er udstyret med en 3 års garanti imod alle former for fabrikations- eller materialefejl. Garantiperioden regnes fra den dato, på hvilken forbrugeren købte
produktet. Garantien begrænser sig udelukkende til en gratis udskiftning af de dele, der kan godkendes som behæftede med fejl, og som kan henledes som hørende under
vores ansvar. Garantien gælder ikke, såfremt der er tale om en ikke tilsigtet brug af vores materialer, demontering og/eller ændringer foretaget på vores apparater, og omfatter
ligeledes heller ikke de brugsdele, der kræver vedligeholdelsesforanstaltninger, der ikke er overholdt eller som er slidte ved en normal tilsigtet brug af apparaterne. Garantien
gælder ikke i tilfælde af forsømmelse, uagtsomhed og ved en ikke fornuftsmæssig brug af materialet. Ekspeditionsgebyr og transportudgifter mht. de dele, der er omfattet
af garantien, samt det håndarbejde, der er udført udenfor vores fabrik på de dele, der er omfattet af garantien, står udelukkende for købers regning. Garantien aktiveres ved
fremsendelse af det element, reklamationen vedrører, med forsendelsen betalt, vedlagt regning eller kassebon.
6) Ersätt kammarens ventil (165) genom att föra in handen i påfyllningsmynningen, vrid kammaren 90º (e) och skjut in den. (f) Ta ur kammaren från cisternen (g) för att utföra
nödvändigt underhåll. För montering, smörj packningen (1103) och utför den omvända proceduren.
7) Förvara sprejflaskan på skyddad plats för att undvika att den utsätts för stark kyla eller höga temperaturer (mellan 5º och 30ºC).
SÄKERHETSREGLER
1) Använd inte andra kemiska produkter än för den angivna tillämpningen.
2) Respktera alla föreskrifter och doseringar som tillverkaren av den använda behandlingsprodukten rekommenderar på förpackningen.
3) Undvik att äta, dricka eller röka under förberedelsen av produkten.
4) Spreja inte på personer, djur eller elektriska installationer.
5) Undvik användning vid stark vind eller höga temperaturer.
6) Uppsök läkare och ta med produktens förpackning vid intoxikation.
7) Häll inte produktens återstod eller rengöringsvatten nära vattendrag, brunnar, osv., som ska förtäras av människor eller djur.
8) Använd lämplig skyddsutrustning, ansiktsmask, skyddsglasögon, handskar, skor, osv.
9) Utför inga förändringar av apparaten och blockera heller inte säkerhetsventilen.Anslut den inte till externa tryckkällor (endast manuell användning).Använd inte apparaten om
den är skadad, förvanskad eller om den på något sätt har förändrats från sitt ursprungliga tillstånd.
10) Förvara sprejflaskan på skyddad plats för att undvika att den utsätts för stark kyla eller höga temperaturer (mellan 5º och 30ºC).
GARANTI
Våra produkter har en treårig garanti från och med köpdatumet, mot defekter gällande tillverkning eller material. Garantin begränsas till gratis utbyte av de beståndsdelar som vår
personal har konstaterat bristfälliga. Garantin täcker inte felaktig användning av våra apparater, demontering och/eller förändringar av apparaterna eller de delar som normalt sett
kräver underhåll för användning och slitage. Garantin täcker inte försummelse, obetänksamhet eller oresonligt användande av produkten. Kunden står för alla försändelse- och
transportavgifter för de beståndsdelar som täcks av garantin, liksom det arbete som inte utförs i vår fabrik. För att garantin ska gälla är det nödvändigt att fraktfritt skicka oss den
beståndsdel som reklameras tillsammans med faktura eller köpkvitto.
DA
4
1
2
3
4

ϪϟΎϤόΘγ΍ ΰϴΣ
ΔϠϤόΘδϤϟ΍ Δϴ΋ΎϗϮϟ΍ Ω΍ϮϤϟ΍ ϊϣ ˱ΎϳήμΣ ϞϤόΘδϴϟ ϪϤϴϤμΗ ϢΗϭ Ω΍ϮϤϟ΍ ΩϮΟ΄Α ϪΘϋΎϨλ ΖϤΗ ί΍ίήϟ΍ ΚΑ ίΎϬΟ ϥ·
ϖ΋΍ΪΤϟ΍ϭ Δϋ΍έΰϟ΍ ϲϓ)Ε΍ΪϴΒϤϟ΍ ˬΓέΎπϟ΍ ζ΋ΎθΤϟ΍ Ε΍ΪϴΒϣΔϳήτϔϟ΍ϭ ΔϳήθΤϟ΍.(
KÄYTTÖKOHTEET
Pölytin on valmistettu ensiluokkaisista materiaaleista ja suunniteltu käytettäväksi yksinomaan kasvinsuojeluaineiden kanssa maanviljelyssä tai puutarhassa
(kasvinsuojeluaineet, hyönteismyrkyt, sienikasvuston torjunta-aineet (fungisidit)).
KÄYTTÖÖNOTTO JA RUISKUTUS
Ennen lopullista käyttöönottoa on syytä varmistaa toiminta vedellä:
1) Liitä letku hanaan ja säiliön alaosaan. Aseta hihnat (katso yksityiskohdat piirroksesta). Varmista, että kaikki osat on asianmukaisesti kierteillään mahdollisten
levitettävän aineen vuotojen estämiseksi.
2) Täytä säiliö suurimpaan tilavuuteensa.
3) Kierrä kansi säiliöön ja paineista laite pumppaamalla (noin 24 kertaa). Jos laite ylittää maksimipaineen, paineventtiili toimii turvalaitteena ja vapauttaa
ylimääräisen paineen. Varmista toiminta.
4) Paina laukaisinkahvasta levityksen ja käsittelyn aloittamiseksi ja säädä suuaukkoa halutun ruiskutustuloksen saavuttamiseksi. Korvaa paineen menetys käsin
pumppaamalla.
YLLÄPITO
1) Poista paine ruiskusta jokaisen käyttökerran jälkeen.
2) Puhdista säiliö ja muut osat vedellä (suuaukko, suodatin...).
3) Jos suuaukko tai suodatin tukkeutuu, puhdista ne vedellä, älä käytä metallisia esineitä.
4) Liitosten käyttöiän pidentämiseksi voit käyttää muutamia tippoja öljyä liikkuvien osien säännölliseen voiteluun.
5) Astian kuluneen pidättimen (osa 164) vaihtamiseksi poista nipistimet niiden sijoituspaikasta (a, b) ja siirrä pidäkeosia (c),kunnes kahva vapautuu (d). Kokoonpano
tapahtuu päinvastaisessa järjestyksessä ja kahva sijoitetaan lopuksi paikalleen.
6) Jos haluat vaihtaa astian venttiilin (165), työnnä käsi täyttöaukosta sisään, käännä astiaa 90º (e) ja liu’uta sitä sisäänpäin (f). Poista astia säiliöstä (g) tarvittavien
huoltotoimien suorittamiseksi. Rasvaan kokoonpanoa varten tiiviste (1103) ja suorita toimenpiteet päinvastaisessa järjestyksessä.
7) Säilytä ruisku suojattuna kylmyydeltä ja kuumuudelta (5º ja 30 °C välillä).
TURVALLISUUSOHJEET
1) Älä käytä kemiallisia tuotteita niille osoitetun käyttökohteen ulkopuolella.
2) Noudata aina tuotteen valmistajan pakkauksessa ja etiketissä esittämiä ohjeita käytöstä ja annostelusta.
3) Älä syö, juo tai polta aineen valmistuksen ja käytön aikana.
4) Älä ruiskuta henkilöiden, eläinten tai sähkölaitteiden päälle.
5) Älä käytä laitetta voimakkaan tuulen tai kuumuden aikana.
6) Myrkytystapauksessa ota yhteyttä lääkäriin. Ota mukaasi käytetyn tuotteen pakkaus.
7) Älä poista tuotteen jäämiä tai puhdistusjäämiä vesireittien, kaivojen ja vastaavien vesivarastojen lähellä, joita käytetään ihmisten tai eläinten kulutukseen.
8) Käytä asiaankuuluvaa suojavarustusta, johon kuuluu hengityssuojain, suojalasit, hanskat, kengät jne.
9) Älä muokkaa laitetta, älä tuki turvaventtiiliä. Älä liitä sitä ulkoiseen painelähteeseen (ainoastaan käsikäyttöinen laite) Älä käytä laitetta, jos se on vaurioitunut,
muuttanut muotoaan tai muuteltu alkuperäisestä.
10) Säilytä ruisku suojattuna kylmyydeltä ja kuumuudelta (5 ºC ja 30 °C välillä).
TAKUU
Tuotteen takuu on kolme vuotta ostopäivästä lukien, ja se kattaa kaikki valmistuksen ja materiaalien virheet.Takuu on rajattu huoltomme vialliseksi havaitsemien osien
ilmaiseen vaihtamiseen. Takuu ei kata laitteen materiaalien asiaankuulumatonta käyttöä, laitteen purkamista ja/tai muuntelua tai kulutusosien vaihtamista. Takuu ei
kata materiaalin huolimatonta, varomatonta tai muuta rationaalisesta käsittelystä poikkeavaa käyttöä. Takuuseen sisältyvien osien toimitus- ja lähetyskuluista vastaa
asiakas. Muiden kuin valmistajan suorittamat korjaustyöt eivät sisälly takuuseen. Takuukorjauksen hyväksymiseksi asiakkaan tulee lähettää valmistajalle viallinen
osa yhdessä ostotodistuksen tai kuitin kanssa postimaksu maksettuna.
ΦΒϟ΃ ΔϴϠϤϋϭ ίΎϬΠϟ΍ ϞϴϐθΗ
˯ΎϤϟ΍ ϝΎϤόΘγΎΑ ϪϠϴϐθΗϭ ίΎϬΠϟ΍ ΔΑήΠΗ ϦδΤΘδϳ.1(ϥ΍ΰΨϠϟ ϲϠϔδϟ΍ ΝήΨϤϟ΍ ϲϓϭ εΎηήϟ΍ ϲϓ ϡϮσήΨϟ΍ Ϟλϭ΃.ΔϣΰΣϷ΍ ΐϴϛήΘΑ Ϣϗ)ΓέϮμϟ΍ ήψϧ΍.(ϥ΃ Ϧϣ Ϊϛ΄Η
ϴϠϤϋ ϲϓ ΎϬϟΎϤόΘγ΍ Ω΍ήϤϟ΍ Ω΍ϮϤϟ΍ ΏήδΗ ϱΩΎϔΘϟ ΪϴΟ ϞϜθΑ ΎϬλέ ϢΗ ήλΎϨόϟ΍ ϲϗΎΑΦΒϟ΍ Δ.ΔϠϣΎϜϟ΍ ϪΘόδΑ ϥ΍ΰΨϟ΍ ΊϠϣ΍
)
5ήΘϴϟ.
(
2(
ϝΎϤόΘγ΍ Ϟϛ ΪόΑ ˯΍ϮϬϟ΍ Ϧϣ ίΎϬΠϟ΍ ύήϓ.1(
ΕΎϧϮϜϤϟ΍ ϲϗΎΑϭ ϥ΍ΰΨϟ΍ ϒϴψϨΘΑ Ϣϗ)ϫϮϔϟ΍ήΘϠϔϟ΍ ˬΔ(....˯ΎϤϟΎΑ.2(
ΔϴϧΪόϣ Ε΍ϭΩ΃ ϞϤόΘδΗ ϻϭ ˯ΎϤϟΎΑ ΎϤϬϔψϧ ˬήΘϠϔϟ΍ ϭ΃ ΔϫϮϔϟ΍ Ω΍Ϊδϧ΍ ϝΎΣ ϲϓ.3(
ΖϳΰϟΎΑ ΎϬϨϣ ΔϛήΤΘϤϟ΍ ˯΍ΰΟϷ΍ ϞϠΑ ˬΕΎϧ΍ϮΠϟ΍ ϰϠϋ ΔψϓΎΤϤϠϟ.4(5(
ΔϴσΎτϤϟ΍ ΓΩ΍Ϊδϟ΍ ϞϳΪΒΗ ΕΩέ΃ ΍Ϋ·)Ϣϗέ Δότϗ164(ϱϮϠόϟ΍ ˯ΰΠϟ΍ ϲϓ ΓΩϮΟϮϤϟ΍ ΔδΒΤϟ΍ Δϟ΍ί· ΐΠϳ ˬ
ΎϬΒΤγϭ.
ϳΰΨΘΑ Ϣϗϒϴμϟ΍ Γέ΍ήΣϭ ˯ΎΘθϟ΍ ΩήΑ Ϧϣ ϪϴϗϮϳ ϥΎϜϣ ϲϓ ίΎϬΠϟ΍ Ϧ)ϦϴΑΎϣ
5ϭ30ΔϳϮΌϣ ΔΟέΩ.( 6(
ΔϧΎϴμϟ΍
FI
AR
1
2
3
4
1
2
3
(ًﺎﺒﻳﺮﻘﺗ ﺓﺮﻣ 24 ) ﻒﻠﳋﺍﻭ ﻡﺎﻣﻸﻟ ﺔﻘﺣﻼﺘﻣ ﺕﺎﻛﺮﺤﺑ ﺲﺒﻜﳌﺍ ﻊﻓﺩ ﻖﻳﺮﻃ ﻦﻋ ﺀﺍﻮﻬﻟﺍ ﻂﻐﺿ ﺔﻴﻠﻤﻌﺑ ﻢﻗﻭ ﺓﻮﻘﺑ ﻥﺍﺰﳋﺍ ﺀﺎﻄﻏ ﻖﻠﻏﺃ
ﺐﻴﻛﺮﺘﻟﺍ ﺔﻴﻠﻤﻌﺑ ﻡﺎﻴﻘﻠﻟ .ﺾﺒﻘﳌﺍ ﻦﻣ ﺎﻫﺮﻳﺮﲢ ﲔﳊ ﺔﻌﻄﻘﻟﺍ ﺐﺤﺳﻭ ﺎﻬﻌﺿﻮﻣ ﻦﻣ ﺔﺴﺒﳊﺍ ﺔﻟﺍﺯﺇ ﺐﺠﻳ ،( 164 ﻢﻗﺭ ﺔﻌﻄﻗ)ﺎﻬﻓﻼﺗ ﻝﺎﺣ ﻲﻓ ﺔﻴﻃﺎﻄﳌﺍ ﺓﺩﺍﺪﺴﻟﺍ ﻞﻳﺪﺒﺗ ﺕﺩﺭﺃ ﺍﺫﺇ
ﻪﻧﺎﻜﻣ ﻰﻟﺇ ﺾﺒﻘﳌﺍ ﺪﻴﻌﻧﻭ ﻲﺴﻜﻌﻟﺍ ﻞﻤﻌﻟﺎﺑ ﻡﻮﻘﻧ
ﻦﻣ ﺀﺍﻮﻬﻟﺍ ﻂﻐﺿ ﺔﻧﺍﻮﻄﺳﺍ ﺝﺮﺧﺃ .ﻞﺧﺍﺪﻟﺍ ﻩﺎﲡ ﺎﻬﻌﻓﺩﺍﻭ ﺔﺟﺭﺩ
90 ﺔﻧﺍﻮﻄﺳﻻﺍ ﻞﺘﻔﺑ ﻢﻗ ،ﺔﺌﺒﻌﺘﻟﺍ ﺔﻫﻮﻓ ﻦﻣ ﻙﺪﻳ ﻞﺧﺩﺍ ،( 165 ) ﺀﺍﻮﻬﻟﺍ ﻂﻐﺿ ﺔﻧﺍﻮﻄﺳﺍ ﻡﺎﻤﺻ ﻞﻳﺪﺒﺘﺑ ﻡﺎﻴﻘﻠﻟ
ﺔﻴﺴﻜﻌﻟﺍ ﺔﻴﻠﻤﻌﻟﺎﺑ ﻡﺎﻴﻘﻟﺍﻭ ( 1103 ) ﻥﺍﻮﳉﺍ ﻢﻴﺤﺸﺗ ﺐﺠﻳ ،ﺎﻬﺒﻴﻛﺮﺗ ﺓﺩﺎﻋﻹ .ﺔﻳﺭﻭﺮﻀﻟﺍ ﺔﻧﺎﻴﺼﻟﺍ ﺔﻴﻠﻤﻌﺑ ﻡﺎﻴﻘﻠﻟ ﻥﺍﺰﳋﺍ
ϥΎϣϷ΍ ϡΎϤλ ϖϳήσ Ϧϋ ˱Ύϴ΋ΎϘϠΗ ϪδϴϔϨΗ ϢΘϳ ϰμϗϷ΍ ςϐπϟ΍ ίϭΎΠΗ ϝΎΣ ϲϓ.ϚϨϜϤϳ
ϚϟΫ Ϧϣ ϖϘΤΘϟ΍.4(
ϠϤϋ ϲϓ ϡΎϴϘϠϟί΍ίήϟ΍ ϰϠϋ ϝϮμΤϠϟ εΎηήϟ΍ ΔϫϮϓ ϝΪόϧϭ ΩΎϧΰϟ΍ ϰϠϋ ςϐπϧ ϥ΃ ΐΠϳ Νϼόϟ΍ ˯ΪΑϭ εήϟ΍ Δϴ
ΐγΎϨϤϟ΍.ϯήΧ΃ Γήϣ ρϮϐπϤϟ΍ ˯΍ϮϬϟ΍ ΔϓήϏ ϦϘΣ ϖϳήσ Ϧϋ ϚϟΫ ξϳϮόΗ ϦϜϤϴϓ ςϐπϟ΍ κϘϧ ϝΎΣ ϲϓ

×ÙÑÏÓ ÅÖÁÑÌÏÃÇÓ
Áõôüò ï øåêáóôÞñáò Ý÷åé êáôáóêåõáóôåß ìå ðñþôçò ðïéüôçôáò õëéêÜ êáé Ý÷åé ó÷åäéáóôåß áðïêëåéóôéêÜ ãéá íá ÷ñçóéìïðïéçèåß ìå ãåùñãéêÜ öõôïöÜñìáêá êáé ðñïúüíôá
êÞðïõ (æéæáíéïêôüíÜ, åíôïìïêôüíá, ìõêçôïêôüíá).
ÈÅÓÇ ÓÅ ËÅÉÔÏÕÑÃÉÁ ÊÁÉ ØÅÊÁÓÌÏÓ
Åßíáé ðñïôéìüôåñï íá ðñáãìáôïðïéÞóåôå ôïí Ýëåã÷ï ëåéôïõñãßáò ôçò óõóêåõÞò ìå íåñü:
1) ÓõíäÝóôå ôçí ìÜíéêá óôï ðéóôüëé êáé óôï êÜôù ìÝñïò ôïõ äï÷åßïõ. ÔïðïèåôÞóôå ôïõò éìÜíôåò (äåßôå ëåðôïìÝñåéåò óôï ó÷Þìá). ÅëÝãîôå áí üëá ôá ìÝñç åßíáé óùóôÜ
âéäùìÝíá þóôå íá áðïöýãåôå ðéèáíÝò äéáññïÝò ôïõ ðñïúüíôïò ðïõ èá øåêÜóåôå.
2) Ãåìßóôå ôï äï÷åßï ìÝ÷ñé ôç ìÝãéóôç ÷ùñçôéêüôçôÜ ôïõ.
3) Âéäþóôå ôï êáðÜêé óôç äåîáìåíÞ êáé óõìðéÝóôå ôïí åîïðëéóìü äßíïíôáò ÷ôõðÞìáôá (24 ðåñßðïõ). Óå ðåñßðôùóç õðÝñâáóçò ôçò ìÝãéóôçò ðßåóçò èá ëåéôïõñãÞóåé
ç âáëâßäá ùò óôïé÷åßï áóöáëåßáò, åëåõèåñþíïíôáò ôçí õðåñâïëéêÞ ðßåóçò. ÅëÝãîôå ôï.
4) Ãéá íá áñ÷ßóåôå ôïí øåêáóìü ðéÝóôå ôï ÷åñïýëé ôïõ ðéóôïëéïý êáé ñõèìßóôå ôï óôüìéï ãéá íá Ý÷åôå ôïí åðéèõìçôü øåêáóìü. Ãéá íá áíáðëçñùèåß ç áðþëåéá ðßåóçò
ðéÝóôå îáíÜ ôï èÜëáìï.
ÓÕÍÔÇÑÇÓÇ
1) ÌåôÜ áðü êÜèå ÷ñÞóç áöáéñÝóôå ôçí ðßåóç ôïõ øåêáóôÞñá.
2) Êáèáñßóôå ôï äï÷åßï êáé ôá õðüëïéðá åîáñôÞìáôá (óôüìéï, ößëôñï…) ìå íåñü.
3) Óå ðåñßðôùóç âïõëþìáôïò ôïõ óôïìßïõ Þ ôïõ ößëôñïõ êáèáñßóôå ôá ìå íåñü êáé ìç ÷ñçóéìïðïéÞóåôå ìåôáëëéêÜ áíôéêåßìåíá.
4) Ãéá íá ðáñáôåßíåôå ôç äéÜñêåéá æùÞò ôùí åíþóåùí íá âÜæåôå ôáêôéêÜ ìåñéêÝò óôáãüíåò ëáäéïý óôá êéíïýìåíá ìÝñç.
5) Ãéá íá ðñï÷ùñÞóåôå ìå ôçí áíôéêáôÜóôáóç ëüãù öèïñÜò ôçò âÜóçò ôïõ èáëÜìïõ (åîÜñôçìá 164), áöáéñÝóôå ôïõò óõíäåôÞñåò áðü
(a, b) ôç èÝóç ôïõò êáé ìåôáêéíÞóôå ôá
êïììÜôéá óõãêñÜôçóçò (
c ) ìÝ÷ñé íá åëåõèåñþóåôå ôç ëáâÞ (d) . Ãéá ôç óõíáñìïëüãçóç ðñáãìáôïðïéÞóôå ôçí áíôßóôñïöç äéáäéêáóßá ôïðïèåôþíôáò ôç ëáâÞ óôç èÝóç ôçò.
6) Ãéá íá ðñï÷ùñÞóåôå ìå ôçí áíôéêáôÜóôáóç ôïõ èáëÜìïõ âáëâßäá (165) åéóÜãåôå ôï ÷Ýñé óáò áðü ôï óôüìéï ãåìßóìáôïò, äßíåôå êëßóç 90 ìïéñþí (e) óôï èÜëáìï êáé öôÜíåôå óôï åóùôåñéêü ìÝñïò (f).
ÁöáéñÝóôå ôï èÜëáìï ôçò äåîáìåíÞò (g) ãéá íá ðñáãìáôïðïéÞóåôå ôçí áíáãêáßá óõíôÞñçóç. Ãéá ôç óõíáñìïëüãçóç, ëéðáßíåôå ôç öëÜíôæá (1103) êáé ðñáãìáôïðïéÞóôå ôçí áíôßóôñïöç äéáäéêáóßá.
7) Íá ôïðïèåôåßôå ôïí øåêáóôÞñá óôï êÜëõììá ôïõ ãéá íá áðïöýãåôå ðáãùíéÝò êáé õøçëÝò èåñìïêñáóßåò (ìåôáîý 5° êáé 30°C).
ÊÁÍÏÍÅÓ ÁÓÖÁËÅÉÅÓ
1) Íá ìç ÷ñçóéìïðïéåßôå ÷çìéêÜ ðñïúüíôá ãéá Üëëåò ÷ñÞóåéò åêôüò áðü ôéò õðïäåéêíõüìåíåò.
2) Íá áêïëïõèåßôå ðÜíôá ôéò õðïäåßîåéò êáé ôç äïóïëïãßá ðïõ âñßóêïíôáé óôéò åôéêÝôåò ôçò óõóêåõáóßáò ðïõ óõíéóôÜ ï êáôáóêåõáóôÞò ôïõ ðñïúüíôïò ãéá ôïí øåêáóìü ðïõ èá êÜíåôå.
3) Íá ìçí ôñþôå, ìçí ðßíåôå êáé ìçí êáðíßæåôå êáôÜ ôç äéÜñêåéá ôçò ðñïåôïéìáóßáò êáé ôçò ÷ñÞóçò.
4) Íá ìçí øåêÜæåôå Üôïìá, æþá ïýôå êáé çëåêôñéêÝò åãêáôáóôÜóåéò.
5) Íá ìçí øåêÜæåôå ìå éó÷õñü Üíåìï Þ õøçëÞ èåñìïêñáóßá.
6) Óå ðåñßðôùóç äçëçôçñßáóçò óõìâïõëåõôåßôå ôï ãéáôñü óáò äßíïíôÜò ôïõ ôç óõóêåõáóßá ôïõ ðñïúüíôïò øåêáóìïý.
7) Íá ìç ñß÷íåôå ôá áðüâëçôá ôïõ ðñïúüíôïò Þ ôïõ êáèáñéóìïý êïíôÜ óå ñïÝò íåñïý, ðçãÜäéá, êôë., ðïõ ìðïñåß íá ÷ñçóéìïðïéçèïýí ãéá êáôáíÜëùóç-÷ñÞóç áðü áíèñþðïõò Þ æþá.
8) Íá ÷ñçóéìïðïéåßôå êáôÜëëçëï ðñïóôáôåõôéêü åîïðëéóìü, ìÜóêá, ãõáëéÜ, ãÜíôéá, ðáðïýôóéá, êôë.
9) Ìç ìåôáôñÝðåôå ôç óõóêåõÞ, ïýôå êáé íá öñÜæåôå ôç âáëâßäá áóöáëåßáò. Íá ìç ôç óõíäÝåôå ìå åîùôåñéêÞ ðçãÞ ðßåóçò (ìüíï ÷åéñïêßíçôç ÷ñÞóç). Íá ìç
÷ñçóéìïðïéåßôå ôç óõóêåõÞ åÜí Ý÷åé âëÜâç, Ý÷åé áëëÜîåé Þ ìåôáâëçèåß ç áñ÷éêÞ ôçò ìïñöÞ.
10) Íá ôïðïèåôåßôå ôïí øåêáóôÞñá óôï êÜëõììá ôïõ ãéá íá áðïöýãåôå ðáãùíéÝò êáé õøçëÝò èåñìïêñáóßåò (ìåôáîý 5° êáé 30°C).
ÅÃÃÕÇÓÇ
Ôá ðñïúüíôá ìáò Ý÷ïõí ôñßá ÷ñüíéá åããýçóç áðü ôçí çìåñïìçíßá áãïñÜò ãéá êÜèå åëÜôôùìá êáôáóêåõÞò Þ åîáñôçìÜôùí. Ç åããýçóç ðåñéïñßæåôáé áõóôçñþò óôç äùñåÜí
áíôéêáôÜóôáóç êïììáôéþí ðïõ Ý÷ïõí áíáãíùñéóôåß ùò åëáôôùìáôéêÜ áðü ôéò õðçñåóßåò ìáò. Ç åããýçóç äåí èá åöáñìüæåôáé óôéò ðåñéðôþóåéò ðïõ Ý÷åé ãßíåé áêáôÜëëçëç
÷ñÞóç ôïõ õëéêïý, îåìïíôÜñéóìá Þ/êáé ìåôáôñïðÝò ôçò óõóêåõÞò êáèþò åðßóçò êáé ãéá åêåßíá ôá êïììÜôéá öõóéïëïãéêÞò ÷ñÞóçò êáé öèïñÜò ðïõ ÷ñåéÜæïíôáé óõíôÞñçóç.
Ç åããýçóç äåí èá åöáñìüæåôáé óå ðåñßðôùóç áìÝëåéáò, áðñïóåîßáò êáé áëüãéóôçò ÷ñÞóçò ôïõ õëéêïý. Ôá Ýîïäá áðïóôïëÞò êáé ìåôáöïñÜò ôùí êïììáôéþí ôçò åããýçóçò
êáèþò åðßóçò êáé ôá åñãáôéêÜ ðïõ äåí ðñáãìáôïðïéïýíôáé óôï åñãïóôÜóéü ìáò èá âáñýíïõí ôïí êáôáíáëùôÞ. Ãéá íá éó÷ýåé ç åããýçóç èá ðñÝðåé íá ìáò áðïóôåßëåôå,
÷ùñßò ìåôáöïñéêÜ Ýîïäá, ôï êïììÜôé ðïõ åßíáé áíôéêåßìåíï áíôéêáôÜóôáóç-åðéäéüñèùóçò ìáæß ìå ôçí áðüäåéîç áãïñÜò.
ϥΎϤο
ϥϮΑΰϟ΍ ϞΒϗ Ϧϣ Ϫ΋΍ήη ΦϳέΎΗ Ϧϣ ˬΕ΍ϮϨγ ΙϼΛ ΓΪϤϟ ϥϮϤπϣ ΎϨϠΒϗ Ϧϣ ϊϨμϤϟ΍ ίΎϬΠϟ΍ ΍άϫ ϥ·.ϱ΃ ϞϤθϳ ϥΎϤπϟ΍΄τΧ
Ω΍ϮϤϟ΍ ϲϓ ΐτϋ ϭ΃ ϊϴϨμΘϟ΍ ϲϓ.ϞΑΎϘϣ ϥϭΪΑ ΔΑϮτόϤϟ΍ ϊτϘϟ΍ ϝ΍ΪΒΘγΎΑ ΔϧΎϴμϟ΍ Ϣδϗ ΪϬόΘϳ.Ϥθϳ ϻϥΎϤπϟ΍ϞϝΎτϋϷ΍
ΐϠτΘΗ ϲΘϟ΍ϭ ΔϜϠϬΘδϤϟ΍ ϊτϘϟ΍ ϞϤθϳ ϻϭίΎϬΠϟ΍ ϰϠϋ Ύϫ˯΍ήΟ· ϢΘϳ ϲΘϟ΍ ΕϼϳΪόΘϟ΍ ϭ΃ ϝΎϤόΘγϻ΍ ˯Ϯγ Ϧϋ ΄θϨΗ Ϊϗ ϲΘϟ΍
ΔϧΎϴμϟ΍.Ϊϗ ϱάϟ΍ ϞϠΨϟ΍ ϞϤθϳ ϻϥΎϤπϟ΍ϲϘτϨϣ ήϴϐϟ΍ ϝΎϤόΘγϻ΍ ϭ΃ ϝΎϤϫϹ΍ ϭ΃ ϝΎϤόΘγϻ΍ ˯Ϯγ Ϧϣ ίΎϬΠϟ΍ Ϫϟ νήόΘϳ Ω΍ϮϤϠϟ.ˬϊϨμϤϟ΍ ΝέΎΧ Ύϫ˯΍ήΟ΃ ϢΗ ϝΎΣ ϲϓ ΔϠϣΎόϟ΍ Ϊϴϟ΍ ϒϳέΎμϣϭ ˬϥΎϤπϟ΍ ΎϬϠϤθϳ ϲΘϟ΍ ϊτϘϟ΍ ϞϘϧϭ ϦΤθϟ΍ ϒϳέΎμϣ
Ϡϋ ϊϘΗϰϥϮΑΰϟ΍ ϖΗΎϋ.ΧΔΑϮτόϤϟ΍ ϊτϘϟ΍ ϝΎγέ· ΐΠϳ ϥΎϤπϟ΍ ΎϬϠϤθϳ ϲΘϟ΍ ϝΎϤϋϷΎΑ ϡΎϴϘϠϟϊϣ ϦΤθϟ΍ ϒϳέΎμϣ Ϧϣ ΔϴϟΎ
ΓέϮΗΎϔϟ΍ Ϧϋ ΔΨδϧ.
ϥΎϣϷ΍ Ϊϋ΍Ϯϗ
ϤόΘδΗ ϻϞϪϟ ΖμμΧ ϱάϟ΍ ϝΎΠϤϟ΍ ΝέΎΧ Δϴ΋ΎϴϤϴϛ Ω΍Ϯϣ. 1(
ΕΎϋήΠϟ΍ϭ ΕΎϴϤϜϟ΍ ΔϴΣΎϧ Ϧϣ ΞΘϨϤϟ΍ ϞΒϗ Ϧϣ ΔϘϓήϤϟ΍ ΓήθϨϟ΍ ϲϓ Ϫϔλϭ ϢΗ Ύϣ ϖϴΒτΗ ΐΠϳ.2(
ήθΗ ϻˬϞϛ΄Η ϻΏΔϴΟϼόϟ΍ Ω΍ϮϤϟ΍ Ω΍Ϊϋ· ϦϴΣ ϦΧΪΗ ϻϭˬ.3(
Δϴ΋ΎΑήϬϜϟ΍ Ε΂θϨϤϟ΍ ϭ΃ ˬΕΎϧ΍ϮϴΤϟ΍ ˬιΎΨηϷ΍ ϰϠϋ εΎηήϟ΍ ϪΟϮΗ ϻ.4(
˱΍ έ Ύ Σ ϮΠϟ΍ ϥΎϛ ϭ΃ ΔϳϮϗ ΢ϳήϟ΍ ΖϧΎϛ ΍Ϋ· εΎηήϟ΍ ϞϤόΘδΗ ϻ.5(
ΎϬΘϠϤόΘγ΍ ϲΘϟ΍ ΓΩΎϤϟ΍ Ϛόϣ ϞϤΣ΍ϭ ˬΐϴΒτϟ΍ ήθΘγ΃ ˬϢϤδΘϟ΍ ΔϟΎΣ ϲϓ.6(7(
΍Δϴ΋ΎϤϴϜϟ΍ Ω΍ϮϤϟ΍ Ϧϣ ξ΋Ύϔϟ΍ ϲϣήΗ ϻϞϤόΘδΗ ϲΘϟ΍ έΎΑϵ΍ ϭ΃ ϩΎϴϤϟ΍ ϯήΠϣ ϲϓ ίΎϬΠϟ΍ ϞδϐΗ ϻϭ ΎϬΘϠϤόΘγ΍ ϲΘϟ
ϥ΍ϮϴΤϟ΍ ϭ΃ ϥΎδϧϹ΍ ϞΒϗ Ϧϣ ΏήθϠϟ ΎϬϫΎϴϣ.
ΔϳάΣϷ΍ϭ Ε΍έΎψϨϟ΍ϭ ωΎϨϘϟ΍ ϞΜϣ ˬΔΒγΎϨϤϟ΍ϭ Δϴϗ΍Ϯϟ΍ Ε΍ΪόϤϟ΍ ϞϤόΘγ΍.Φϟ΍... 8(9(
ϡΎϣϷ΍ ϡΎϤλ ΪδΑ ϢϘΗ ϻϭ ίΎϬΠϟ΍ ϝΪόΗ ϻ.ϲΟέΎΧ ςϐο ίΎϬΠΑ ϪϠϴλϮΗ ϡΪϋ ϰΟήϳ)ϤόΘγ΍ςϐπϟ΍ ςϘϓ Ϟ
ϱϭΪϴϟ΍.(ϤόΘδΗ ϻϞϪϠϳΪόΗ ϢΗ ϭ΃ ˱ΎΑϮτόϣ ϥΎϛ ΍Ϋ· ίΎϬΠϟ΍.
ϒϴμϟ΍ ήΣϭ ˯ΎΘθϟ΍ ΩήΑ Ϧϣ ϪϴϗϮϳ ϖϠϐϣ ϥΎϜϤΑ ίΎϬΠϟ΍ ϦϳΰΨΘΑ Ϣϗ)ϦϴΑΎϣ
5ϭ30ΔϳϮΌϣ ΔΟέΩ.( 10(
EL
4
1
2
3
4

ОБЛАСТЬ ПРИМЕНЕНИЯ
Данный пульверизатор произведет из высококачественных материалов и разработан исключительно для использования с фитосанитарными сельскохозяйственными и садо-
выми продуктами (гербициды, инсектициды, фунгициды).
ВВОД В ДЕЙСТВИЕ И ПУЛЬВЕРИЗАЦИЯ
Следует провести проверку ввода в действие водой:
1) Присоедините шланг к насадке и к нижней части резервуара. Присоедините ремни (смотрите рисунок). Проверьте, что все элементы должным образом прикручены во
избежание утечек во время распыления.
2) Заполните резервуар до максимального объема.
3) Завинтите крышку резервуара и создайте давление в аппарате с помощью нескольких качков (около 24). В случае превышения максимального давления, сработает
клапан безопасности и выпустит избыток давления. Проверьте это.
4) Для начала работы, нажмите рычажок насадки и отрегулируйте пульверизацию до необходимой величины. Компенсируйте недостаток давления опять с помощью камеры.
УХОД И СОДЕРЖАНИЕ
1) После каждого использования разгерметизируйте пульверизатор.
2) Промойте водой резервуар и остальные компоненты (сопло, фильтр…).
3) В случае забивания сопла или фильтра, промойте их водой, не используйте металлические предметы.
4) Для увеличения срока службы прокладок, регулярно смазывайте подвижные детали несколькими каплями масла.
5) Для замены стопора камеры (деталь 164) вследствие его износа извлеките зажимные детали из их гнезда
(a, b) и сдвиньте фиксирующие детали ( c ) до освобождения
рукоятки
(d) . Для монтажа действуйте в обратной последовательности, устанавливая рукоятку на свое место.
6) Для замены клапана камеры (165) введите руку через входное отверстие для наполнения, поверните камеру на 90°
(e) и сдвиньте её вовнутрь (f) . Затем извлеките камеру
(g)
из резервуара для проведения необходимого технического обслуживания. Для монтажа смажьте прокладку (1103) и повторите процесс в обратной последовательности.
7) Храните пульверизатор в месте защищенном от морозов и высоких температур (от 5° до 30°C).
ПРАВИЛА БЕЗОПАСНОСТИ
1) Не используйте химические продукты кроме указанных в области применения.
2) Всегда придерживайтесь указаний и доз, которые приведены на этикетках упаковок и которые рекомендует производитель продукта данного продукта.
3) Не ешьте, не пейте и не курите во время подготовки и обработки.
4) Не распыляйте продукт на людей, животных или электроустановки.
5) Не используйте при сильном ветре или высоких температурах.
6) В случае отравления, обратитесь к врачу, предоставив ему упаковку используемого продукта.
7) Не выливайте остатки продукта или промывки недалеко от воды, колодцев и т.д., которые могут быть использованы как источник воды и питьевой воды для людей и
животных.
8) Используйте необходимую защитную экипировку, маски, очки, перчатки и т.д.
9) Не модифицируйте аппарат, не блокируйте предохранительный клапан. Не подключайте к другим источникам давления (только ручное нагнетаниеl). Не используйте
аппарат если его начальная форма деформирована или изменена .
10) Храните пульверизатор в месте защищенном от морозов и высоких температур (от 5° до 30°C).
ГАРАНТИЯ
Наш товар имеет гарантию три года, со дня его покупки пользователем, на производственный брак или материалы. Гарантия распространяется исключительно на бесплатную
замену деталей, признанных нашей службой дефектными. Гарантия не распространяется на случаи неправильного использования наших материалов, демонтаж и/или моди-
фикации аппарата, и на те детали, которые имеют нормальный износ и требуют ухода и обслуживания. Гарантия не распространяется в случае небрежного, халатного и не
рационального использования материала. Расходы по отправке и транспортировке гарантийных деталей, а также работы, не проведенные на нашей фабрике, оплачиваются
пользователем. Для того, чтобы воспользоваться гарантией, необходимо выслать деталь к замене, оплатив расходы по доставке, вместе со счетом или чеком покупки.
KULLANIM ALANI
Bu ilaç püskürtücü cihaz özel olarak tarımsal ve bahçe bitkileri bakım ürünleri (zararlıotlara, böceklere ve mantarlara karşı) püskürtmekte
kullanılmak üzere birinci kalite malzeme kullanılarak üretilmiştir.
ÇALIŞTIRMA VE PÜSKÜRTME
Cihazın çalışmasınıkontrol etmek için su kullanmakta yarar vardır:
1) Hortumu püskürtücüye ve deponun alt kısmına takın. Kayışlarımonte edin(resimdeki detaylara bakın). İstenmeyen ilaç kaçak ya da
sızıntılarınıönlemek için tüm parçaların doğru vidalandığınıve yerlerine oturduklarınıkontrol edin.
2) Depoyu azami kapasitesine kadar doldurun.
3) Kapağıçevirerek depoya takın ve aparatıpompalayarak (yaklaşık 24 kez) bastırın. Azami basınç seviyesi aşılırsa, valf emniyet kilidi
vazifesi görerek basınç fazlasınıtahliye edecektir. Deneyin.
4) İlaçlamaya başlamak için tetiğe basın ve arzu edilen püskürtme seviyesini elde etmek için ağızlığıayarlayın. Basınç kaybınıtelafi
etmek için hava kamarasınıyeniden harekete geçin.
BAKIM
1) Her kullanımdan sonra cihazın basıncınıboşaltın.
2) Depoyu ve diğer parçaları(ağızlık, filtre gibi) suyla temizleyin.
3) Filtre veya ağızlığın tıkanmasıdurumunda suyla temizleyin, metal cisimler kullanmayın.
4) Contaların ömrünü uzatmak için hareketli kısımlara düzenli aralıklarla birkaç damla yağsürün.
5) Kamara çek valfını(parça 164) aşınma nedeniyle değiştirmek için yatağındaki mandal parçalarınıçıkarın(a, b) ve top parçalarını(c)
tutamak serbest kalıncaya kadar hareket ettirin (d). Tekrar takmak için aynıişlemi tersten yaparak tutamağıpozisyonuna oturtun.
6) Kamara valfını(165) değiştirmek için elinizi doldurma ağzından sokun, kamarayı90˚(e) çevirin ve içeriye doğru ittirin (f). Gerekli bakımı
yapmak (g) amacıyla depo kamarasınıçıkarın. Tekrar takmak için contayı(1103) yağlayın ve az önceki işlemi tersten yapın.
7) Püskürtücüyü donmaya ve aşırısıcağa karşıherhangi bir örtüyle sarmalayarak 5 – 30ºC arasıısıdaki bir ortamda muhafaza edin.
RU
TR
1
2
3
4
1
2
3
