MANUALE INSTALLAZIONE KIT VIVAVOCE BLUETOOTH
INSTALLATION MANUAL BLUETOOTH HANDS FREE KIT
MANUAL DEL INSTALADOR KIT MANOS LIBRES BLUETOOTH
MANUAL DE INSTALAÇÃO KIT MÃOSLIVRES BLUETOOTH
MANUEL D’INSTALLATION KIT MAINS LIBRES BLUETOOTH
INSTALLATIONSANLEITUNG BLUETOOTH FREISPRECHANLAGE
BLUETOOTH HANDS FREE JÄRJESTELMÄN ASENNUSOPAS
∂Á¯ÂÈÚ›‰ÈÔ
∂Á¯ÂÈÚ›‰ÈÔ
ÂÁηٿÛÙ·Û˘
ÂÁηٿÛÙ·Û˘
∞ÓÔÈÎÙ‹
∞ÓÔÈÎÙ‹
·ÎÚfi·ÛË
·ÎÚfi·ÛË
Bluetooth
Bluetooth

2

3

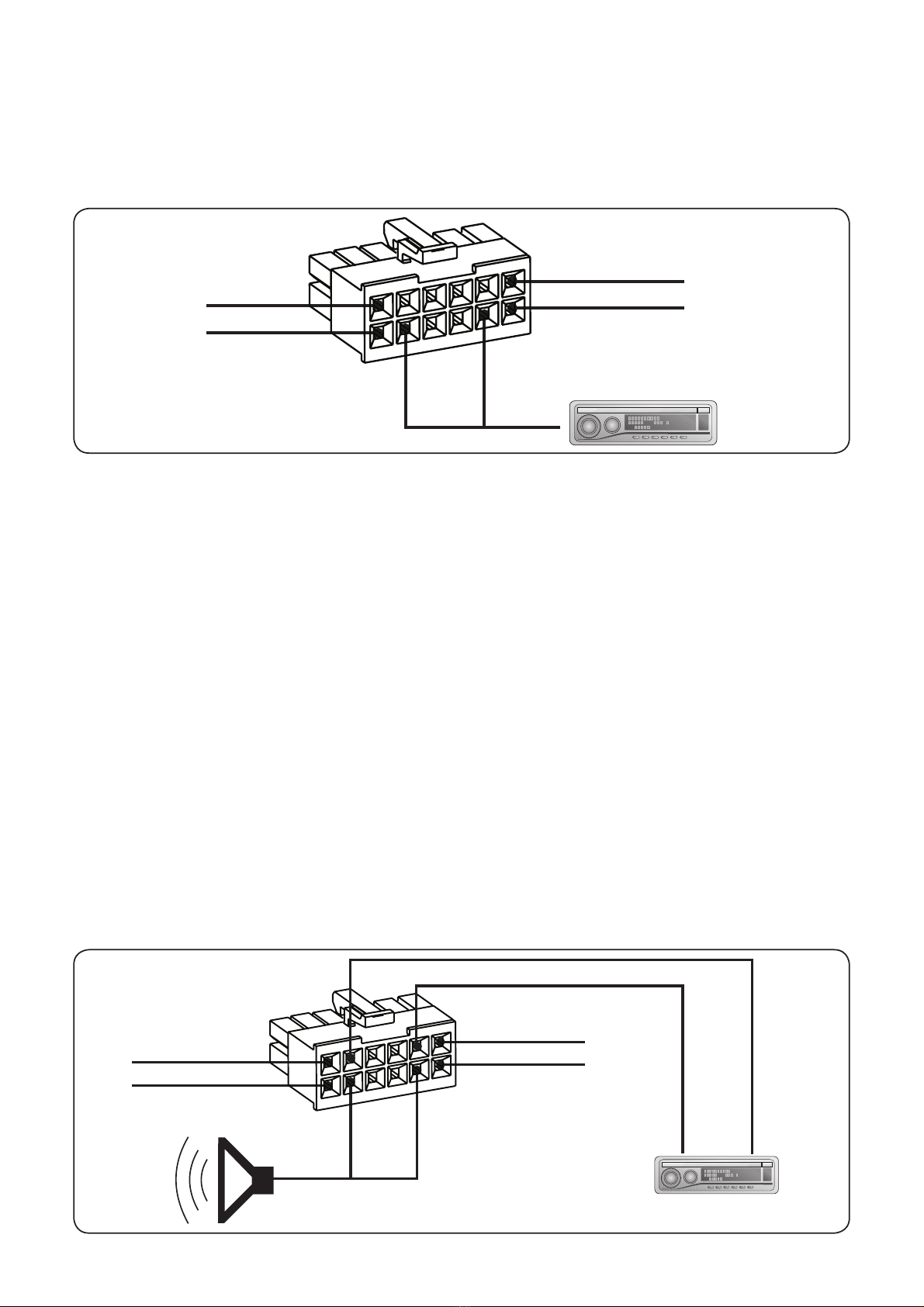

SCHEMA GENERALE - GENERAL DIAGRAM - ESQUEMA GENERAL-
ESQUEMA GERAL -
ΓΕΝΙΚΟ ΣΧΕΙΟ - SCHEMA GENERAL -
ALLGEMEINER SCHALTPLAN - YLEINEN KYTKENTÄ OHJE
A3
A
A1
+15 KEY (18)
MUTE HI-FI (17)
ISO A
ISO B
ISO A+B
B
VEHICLE
ORIGINAL ISO
CONNECTOR
VEHICLE
ORIGINAL ISO
CONNECTOR
A2
C

4
AVVERTENZE E PRECAUZIONI
Il presente manuale descrive le operazioni da eseguire per la corretta installazione del
prodotto.
La procedura è stata sviluppata in modo da garantire una rapida e sicura installazione,
si raccomanda di seguire scrupolosamente le presenti istruzioni.
• Attenersi esclusivamente alle operazioni indicate nel presente manuale.
• Il personale addetto all’installazione non è autorizzato a rimuovere i sigilli
garanzia e/o accedere all’interno del prodotto e degli accessori.
• Il personale addetto all’installazione non è autorizzato ad eseguire
modiche e/o adattamenti del prodotto e dei relativi accessori.
• Il costruttore non si assume nessuna responsabilità per danni causati a
cose e/o persone determinati da una non corretta installazione del
prodotto o dei relativi accessori.
• Un’installazione difettosa o una riparazione male eseguita può rivelarsi
pericolosa e far decadere qualsiasi tipo di garanzia applicabile
all’apparecchiatura.
• Metavoice deve essere alimentato a 12 volt continui (± 4V) e negativo a
massa.
• Durante l’installazione di Metavoice e dei suoi dispositivi, prestare la
massima attenzione a non intralciare in alcun modo i dispositivi di guida
(freni, volante, ecc.) e di sicurezza (Air bag) fondamentali per un sicuro
utilizzo del veicolo e per la sicurezza passeggeri.
• Durante l’installazione prestare la massima attenzione a non danneggiare
li elettrici, cavi o qualsiasi altro dispositivo di sicurezza del veicolo.
• Accertarsi che i cavi del cablaggio, del microfono e del pulsante LED non siano
posizionati in modo tale da essere soggetti ad usura meccanica (ad esempio, se
passati sotto i sedili o lungo bordi taglienti). Si consiglia, una volta ssato il
dispositivo, di nastrarli con nastro telato nero.
• Evitare di posizionare il modulo vicino a fonti di calore.
• Evitare di installare il modulo in un alloggiamento chiuso in metallo o in
un qualsiasi posto nel veicolo in cui sarebbe schermato dalle onde radio,
in quanto ciò potrebbe rendere dicoltoso l’uso della funzione
Bluetooth.
IT

5
INSTALLAZIONE DEL VIVAVOCE BLUETOOTH
Posizionamento centralina Metavoice:
La centralina Metavoice va montata all’interno del cruscotto o in un qualsiasi punto del-
l’abitacolo che non comprometta l’utilizzo e la sicurezza del mezzo, e non crei intralcio
agli occupanti.
Il ssaggio può essere eseguito tramite viti sfruttando i due fori presenti sulla scatola,
oppure utilizzando del velcro adesivo.
Accertarsi che i cavi del cablaggio del Metavoice non siano posizionati in modo tale da
essere soggetti ad usura meccanica (ad esempio, se passati sotto i sedili o lungo bordi
taglienti). Si consiglia, una volta ssato il dispositivo, di nastrarli con nastro telato nero.
Evitare di installare il modulo in un alloggiamento chiuso in metallo o in un qualsiasi
posto nel veicolo in cui sarebbe schermato dalle onde radio, in quanto ciò potrebbe
rendere dicoltoso l’uso della funzione Bluetooth.

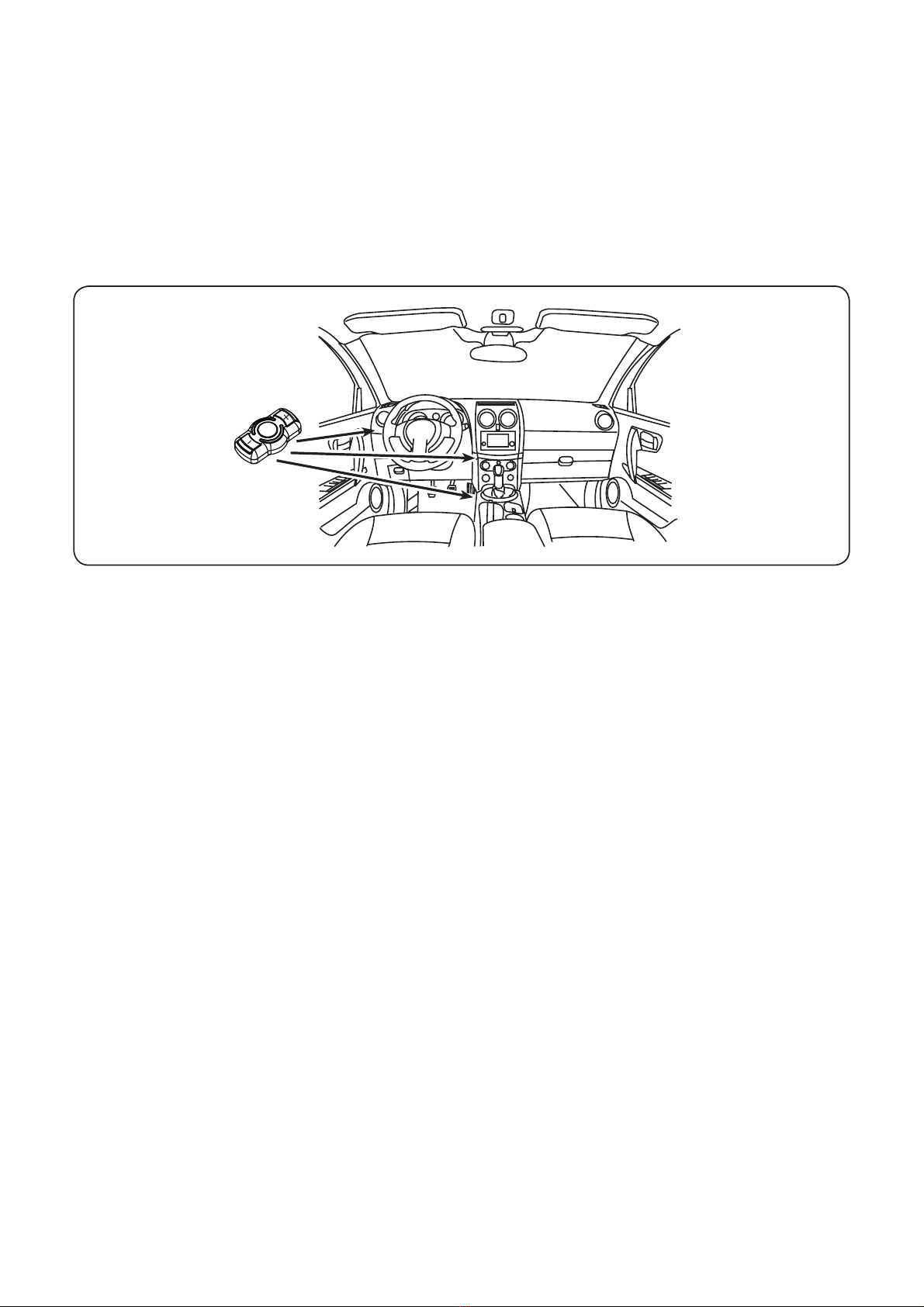

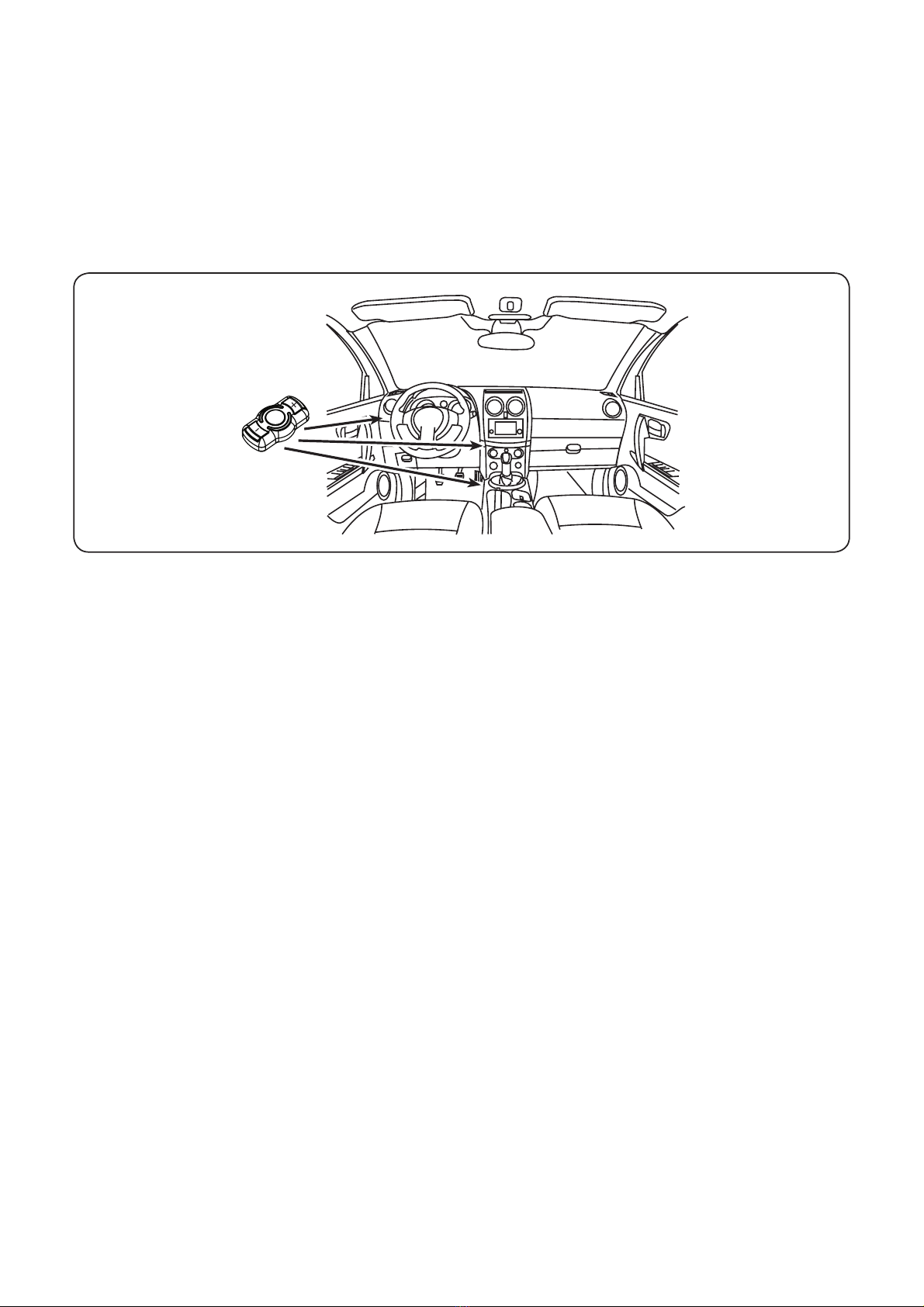

Quando si installa il modulo Bluetooth, accertarsi che i cavi del microfono e del pulsan-
te LED siano lunghi abbastanza da raggiungere le posizioni in cui si desidera montare
questi componenti.
Posizionamento microfono:
La posizione del microfono è fondamentale ai ni di un corretto funzionamento del
sistema.
Si consiglia di installare il microfono in prossimità della plafoniera centrale.
Si sconsiglia invece di applicare il microfono direttamente sul parabrezza in quanto i
disturbi dovuti al fruscio del vento potrebbero rendere dicoltosa la conversazione.
