Middle Atlantic Products C5 SERIES CREDENZA RACK User manual

I-00661 Rev H
PRODUCT FEATURES
THANK YOU
Thank you for purchasing the C5 Series credenza rack. Please read these instructions thoroughly
before installing or assembling this product.
• Built-in thermostatically controlled cooling.
• Heavy duty frame ships separate to allow for equipment integration before finished surfaces are
attached.
• 14 rackspaces per bay.
• Factory installed casters.
C5 Series
Credenza Rack
Instruction Sheet

Page 2

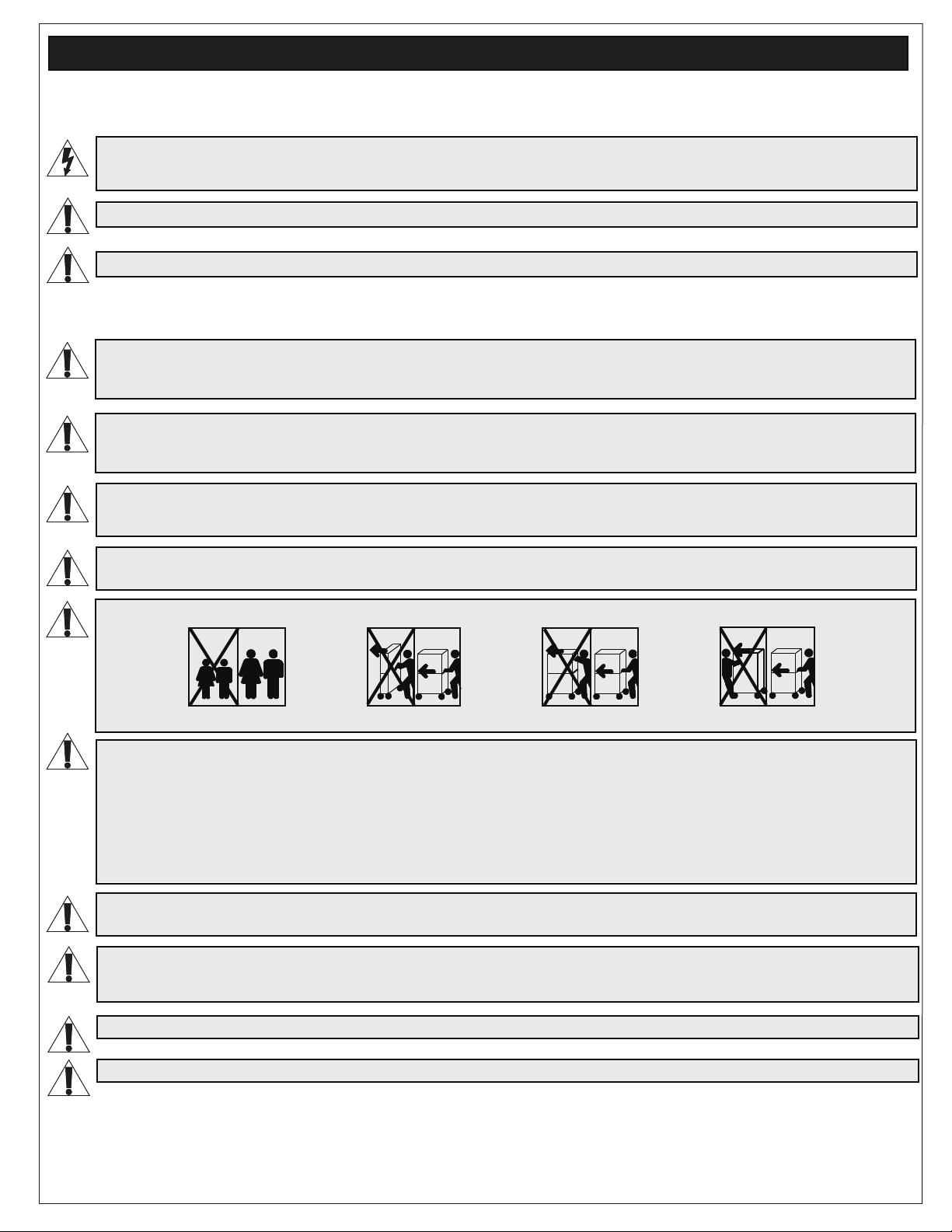

IMPORTANT SAFETY INSTRUCTIONS
DANGER HAZARDOUS VOLTAGE: The lightning flash with the arrowhead symbol, within an equilateral triangle is intended to alert the user to the
presence of uninsulated dangerous voltage within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to
persons.
WARNING: A warning alerts you to a situation that could result in serious personal injury or death.
CAUTION: A caution alerts you to a situation that may result in minor personal injury or damage to the product and/or property.
NOTE: A note is used to highlight procedures pertaining to the installation, operation, or maintenance of the product.
• Read these instructions.
• Keep these instructions.
• Heed all warnings.
• Follow all instructions.
• Clean only with dry cloth.
• Only use attachments/accessories specified by the manufacturer.
WARNING: Failure to read, understand and follow the following information can result in serious personal injury, damage to the
equipment or voiding of the warranty. It is the responsibility of the Installer/User to ensure that this product is loaded according to
specifications.
WARNING: The weight ratings of this product can be found on the product. Exceeding these weight ratings can result in serious
injury or damage to the equipment. It is the responsibility of the Installer/User to ensure the components installed do not surpass the
weight ratings as an unstable condition can occur which may cause possible injury or damage.
WARNING: Can tip over resulting in risk of injury. Do not allow children under 16 to move cart. Move cart slowly.
Only adults should
move this unit.
Apply moving force on
narrow dimension.
Never apply force at top,
always push near middle.
Push, do not pull.
WARNING: Death or serious injury may occur when children climb on audio and/or video equipment furniture. A remote control or
toys placed on the furnishing may encourage a child to climb on the furnishing and as a result the furnishing may tip over on the
child.
WARNING: Relocating audio and/or video equipment to furniture not specifically designed to support audio and/or video equipment
may result in death or serious injury due to the furnishing collapsing or over turning onto a child.
WARNING: To reduce the risk of burns, fire, electric shock, or injury to persons:
• Close supervision is necessary when this furnishing is used by, or near children, invalids, or disabled persons.
• Use this furnishing only for its intended use as described in these instructions. Do not use attachments not recommended by the
manufacturer.
• Never drop or insert any object into any opening.
• Do not use outdoors.
• For loading always put heavier items at the bottom and not near the top in order to help prevent the possibility of the furnishing
tipping over.
WARNING: The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall
be placed on the apparatus.
CAUTION: To avoid an unstable condition, place heavier components at the bottom of the cabinet. When more than one compo-
nent is placed in the cabinet, begin at the bottom of the cabinet and place equipment at the lowest available point, evenly
distribute weight (vertically) within the cabinet.
CAUTION: Use indoor in dry locations only.
CAUTION: Watch hands and fingers around pinch points.

Page 3
When using an electrical furnishing, basic precautions should always be followed, including the following:
• For institutional use.
• Read and follow all instructions before using.
• Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as
power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has been dropped.
• There are no user-serviceable components within this device. Removal of the cover from this device may present a shock hazard, and
void the warranty.

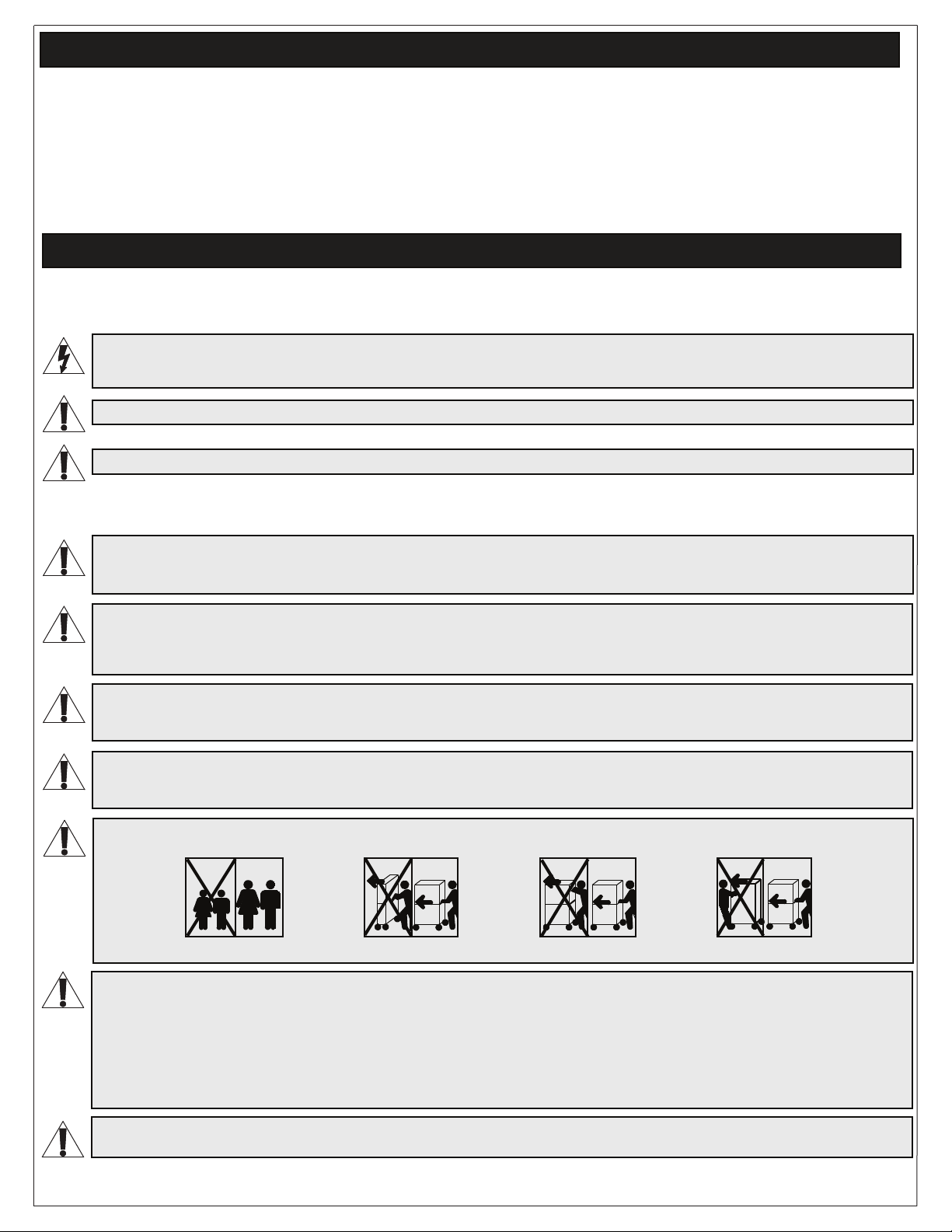

IMPORTANT SAFETY INSTRUCTIONS (CONTINUED)
DANGER TENSION DANGEREUSE: Le symbole de la pointe de flèche, dans un triangle équilatéral, est destiné à alerter l'utilisateur sur la
présence de tension dangereuse non isolée dans l'enceinte du produit qui peut être d'une ampleur suffisante pour constituer un risque d'électrocu-
tion.
AVERTISSEMENT: Un avertissement vous avertit d'une situation pouvant entraîner des blessures graves ou la mort.
ATTENTION: Une attention vous avertit d'une situation pouvant entraîner des blessures mineures ou des dommages au produit et/ou à la
REMARQUE: Une remarque est utilisée pour mettre en évidence les procédures relatives à l'installation, au fonctionnement ou à l'entretien du
produit.
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ
• Lire ces instructions.
• Conservez ces instructions.
• Respectez tous les avertissements.
• Suivez toutes les instructions.
• Nettoyer uniquement avec un chiffon sec.
• N'utilisez que des accessoires spécifiés par le fabricant.
AVERTISSEMENT: Refus de lire, comprendre et suivre la renseignements suivants peut traduire par de graves blessures, des
dommages à l'équipement ou invalider la garantie. Il est la responsabilité de l'installateur/utilisateur de s'assurer que ce produit
est chargé conformément aux spécifications.
AVERTISSEMENT: Les caractéristiques de poids de ce produit peuvent être trouvées sur le produit. Le dépassement de ces
caractéristiques de poids peut entraîner des blessures graves ou des dommages à l'équipement. C'est l'responsabilité de l'installa-
teur/utilisateur de s'assurer que les composants installé ne dépassent pas les notes de poids comme un instable condition peut se
produire qui peut causer des blessures ou dommages.
AVERTISSEMENT: Peut basculer et entraîner des risques de blessures. Ne pas laisser des enfants de moins de 16 ans utiliser le
chariot. Déplacer le chariot lentement.
Cet appareil doit étre déplacé
uniquement par des adulties.
Appliquer une force d’entraînement
sur la partie étroite.
Ne jamais appliquer une force dans la partie
supérieure, toujours pousser vers le milieu.
Ne pas tirer, mais pousser.
AVERTISSEMENT: Des blessures graves ou mortelles peuvent survenir si un enfant grimpe sur le meuble d'un équipement audio
ou vidéo. Une télécommande ou un jouet placé sur le meuble peut encourager un enfant à grimper dessus et conduire à la chute
du meuble sur ce dernier.
AVERTISSEMENT: Le transfert d'un équipement audio ou vidéo sur un meuble qui n'a pas été spécialement conçu pour soutenir
un équipement audio ou vidéo peut entraîner l'effondrement ou le basculement du meuble sur un enfant et provoquer des bless-
ures graves ou mortelles.
AVERTISSEMENT: L'appareil ne doit pas être exposé à des éclaboussures et aucun objet rempli de liquide, comme des vases, ne
doit être placé sur l'appareil.
AVERTISSEMENT: Pour réduire les risques de brûlures, d'incendie, de choc électrique ou de blessures:
• Surveiller étroitement ce meuble s'il est utilisé par ou à proximité d'un enfant, d'une personne invalide ou handicapée.
• N'utiliser ce meuble que pour l'usage auquel il est destiné, tel que décrit dans la présente fiche d'instructions. Ne pas utiliser
d'accessoires non recommandés par le fabricant.
• Ne jamais faire tomber ou introduire un objet dans une ouverture.
• Ne pas utiliser en extérieur.
• Les objets les plus lourds doivent toujours être placés dans la partie inférieure du meuble, et non pas dans la partie supérieure,
afin d'éviter tout risque de basculement du meuble.

Page 4
NOTE: The weight rating includes a maximum of 250 lbs. on the top surface.
WEIGHT RATINGS
Model Number Weight Rating
C5-FF22-X 500 lbs. Maximum Total Rated Load With MAP Woodkit
C5-FF22-X 550 lbs. Maximum Total Rated Load With User-Provided Woodkit
AVERTISSEMENT: Cette produit est conçu pour être utilisé uniquement avec les produits et les poids maximum indiqué. unique-
ment avec les produits et les poids maximaux indiqués. En cas d'utilisation avec d'autres produits ou des produits plus lourds que
le poids maximal indiqué, le chariot peut devenir instable et causer des blessures. Le poids total de l'équipement ne doit pas
dépasser 249.47 kg (550 lbs).
WARNING: This product is intended for use only with the products and maximum weights indicated. Use with other products or
products heavier than the maximum weights indicated may result in instability causing possible injury. Total equipment weight must
not exceed 550 lbs. (249.47 kg).
NOTE: The weight rating includes a maximum of 350 lbs. on the top surface.
Model Number Weight Rating
C5-FF27-X 600 lbs. Maximum Total Rated Load With MAP Woodkit
C5-FF31-X 600 lbs. Maximum Total Rated Load With MAP Woodkit
C5-FF27-X 800 lbs. Maximum Total Rated Load With User-Provided Woodkit
C5-FF31-X 800 lbs. Maximum Total Rated Load With User-Provided Woodkit
AVERTISSEMENT: Cette produit est conçu pour être utilisé uniquement avec les produits et les poids maximum indiqué. unique-
ment avec les produits et les poids maximaux indiqués. En cas d'utilisation avec d'autres produits ou des produits plus lourds que
le poids maximal indiqué, le chariot peut devenir instable et causer des blessures. Le poids total de l'équipement ne doit pas
dépasser 362.87 kg (800 lbs).
WARNING: This product is intended for use only with the products and maximum weights indicated. Use with other products or
products heavier than the maximum weights indicated may result in instability causing possible injury. Total equipment weight must
not exceed 800 lbs. (362.87 kg).
ATTENTION: Pour éviter une condition instable, placer des composants plus lourds dans le bas de l'armoire. Lorsque plus d'un
composant sera placé dans l'armoire, commencez en bas de l'armoire, placent l'équipement sur le point le plus bas disponible,
distribuant uniformément le poids (verticalement) dans l l'armoire.
ATTENTION: Pour être utilisé en intérieur dans un endroit sec seulement.
ATTENTION: Observez les mains et les doigts autour des points de pincement.
Lorsque vous utilisez des mobiliers électriques, toujours respecter les précautions de base, notamment:
• Usage institutionnel.
• Lire et suivre toutes les instructions avant l'utilisation du matériel.
• Confier toutes les réparations à un personnel qualifié. Une réparation s'impose lorsque l'appareil a été endommagé d'une manière
quelconque, par exemple en cas d'endommagement du cordon d'alimentation ou de sa fiche, de renversement de liquide ou de chute
d'objets à l'intérieur, d'exposition à la pluie ou à l'humidité, de dysfonctionnement ou de chute de l'appareil.
• Il n'ya pas de composants réparables par l'utilisateur au sein de cet appareil. Retrait de la couverture de cet appareil peut présenter un
dangerd'électrocution et annuler la garantie.
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ (A CONTINUÉ)

Page 5

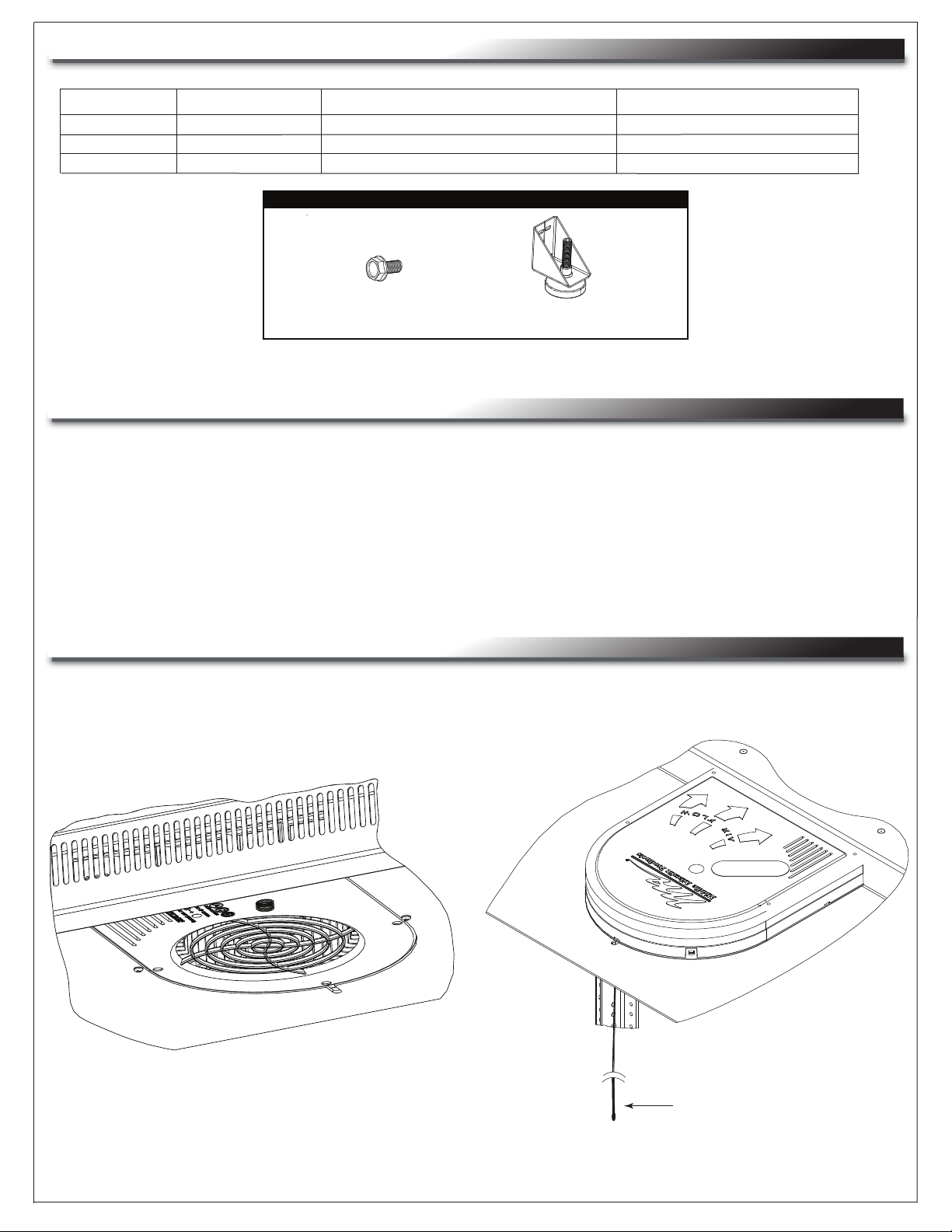

FAN NOTES
INTRODUCTION
TURN ON TEMPERATURE: The blower will turn on at 87° F (30.5° C) and run proportionately.
Speed increases with temperature from 87° F (30.5° C) to 95° F (35° C). At 95° F (35° C) and
above, the blower will run at full speed. The blower will stop running at 85° F (29.4° C).
NOTE:
• FOR 2- AND 3-BAY C5-FF22-X MODELS ONLY: Install the rear anti-tip feet before proceeding.
For more information, see “Rear Anti-Tip Feet Installation (C5-FF22-X Models Only)” on
page 13.
• Rear anti-tip feet are pre-installed on 1-bay models.
• Front anti-tip feet are pre-installed on all models.
• Once your credenza assembled and positioned in its final location, lower the front and rear
anti-tip feet (by unscrewing them from brackets) . For more information, see “Lowering Front and
Rear Anti-Tip Feet” on page 13.
A. TEMPERATURE PROBE: Temperature detection probe.
NOTE:
• Position probe near hottest equipment.
• Blue LED in exhaust area illumintes when the unit is receiving power.
A
1-Bay 91-00514
2-Bay 91-00515
3-Bay 91-00516
Configuration Hardware Kit
Sub-Hardware Kit (Door)
Sub-Hardware Kit (Top)
91-00517
91-00517
91-00517
HARDWARE KIT QUANTITIES
91-00508/91-00518
(2x) 91-00508, (2x) 91-00518
(3x) 91-00508, (3x) 91-00518
(2x) Rear Anti-Tip Feet
(8x) #10-32 x 3/8” Thread
Forming Screws
2- AND 3-BAY C5-FF22-X MODELS ONLY

Page 6
FIGURE A

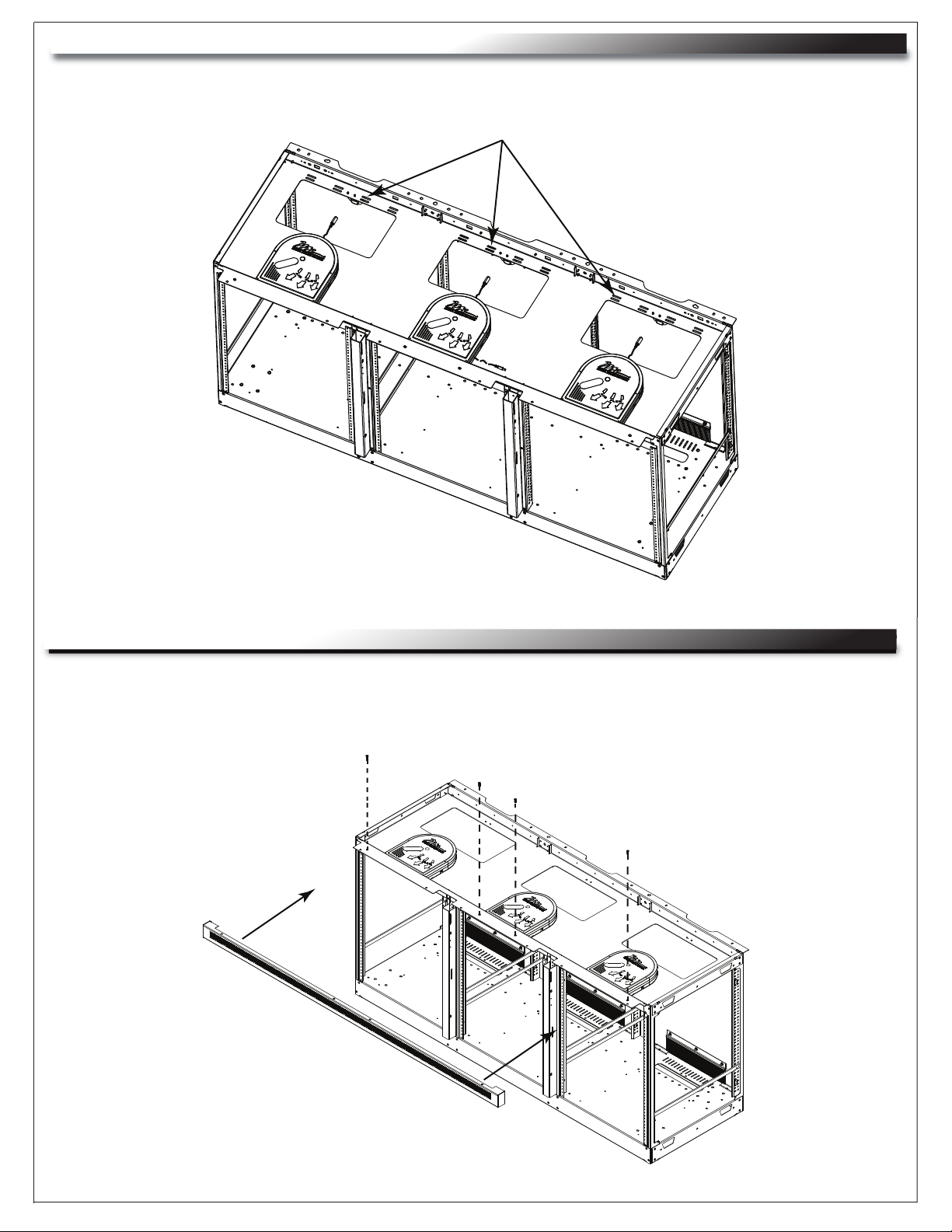

VENT INSTALLATION
FAN NOTES (CONTINUED)
1. Place vent underneath the flange. (FIGURE A)
2. Use a #2 Phillips driver, and 10-32 screws (use hardware kit #91-00507) to attach the vent into the top
of the frame.
Use obrounds for cable tie points.

Page 7
FIGURE B
SIDE PANEL INSTALLATION
NOTE:
• C5-FF27-X and C5-FF31-X MODELS ONLY: If installing a C5MM monitor mount kit, install
stabilizing feet and monitor mount support brackets per instruction I-00749 prior to attaching
wood side panels and doors to frame.
• For accessories related to the side panels, please read those instructions thoroughly before
proceeding with the following installation.
• Install side panels by placing the four pre-installed hooks into the four slots on the frame. (FIGURE B)
NOTE: When installing side panels, ensure door hinge plates are located at the front of the frame.
Door Hinge Plate

Page 8
3-Bay 12
2-Bay 8
1-Bay 4
Configuration Screws
FIGURE C
TOP SURFACE INSTALLATION
NOTE:
• C5-FF27-X and C5-FF31-X MODELS ONLY: For accessories related to the top surface, please
read those instructions thoroughly before proceeding with the following installation.
• To help protect the wood finish from scratching, do not place any components or tools on
unprotected wood surface during assembly. For wood kit care and cleaning, refer to I-00788.
1. Align the top using wooden dowels (where applicable) in the side panels as a guide.
2. Attach top surface to the frame using provided wood screws (HW Kit #91-00517), extra screws
provided. (FIGURE C)
Number of #10 x 5/8” Screws Used Per Credenza Top

Page 9
FIGURE D
INSTALLING DOORS
Installing Doors Into Wood Side Panels
NOTE: If using a power driver, verify the torque is on the lightest setting and only increase as
necessary.
• Install doors using provided #6 wood screws (2x places per door) as shown (HW Kit #91-00518).
Pre-Installed Bumpers
(3x Replacement Bumpers Provided)

Page 10
FIGURE E
INSTALLING DOORS (CONTINUED)
Installing Doors Into Metal Credenza Frame (Where Applicable)
NOTE: If using a power driver, verify the torque is on the lightest setting and only increase as
necessary.
• Install door to be attached to credenza frame using provided 10-32 screws (2x places per door) as
shown (HW Kit #91-00518). (FIGURE E)

Page 11
1
2
3
3
2
1
2
1
3
1
FIGURE G
FIGURE F

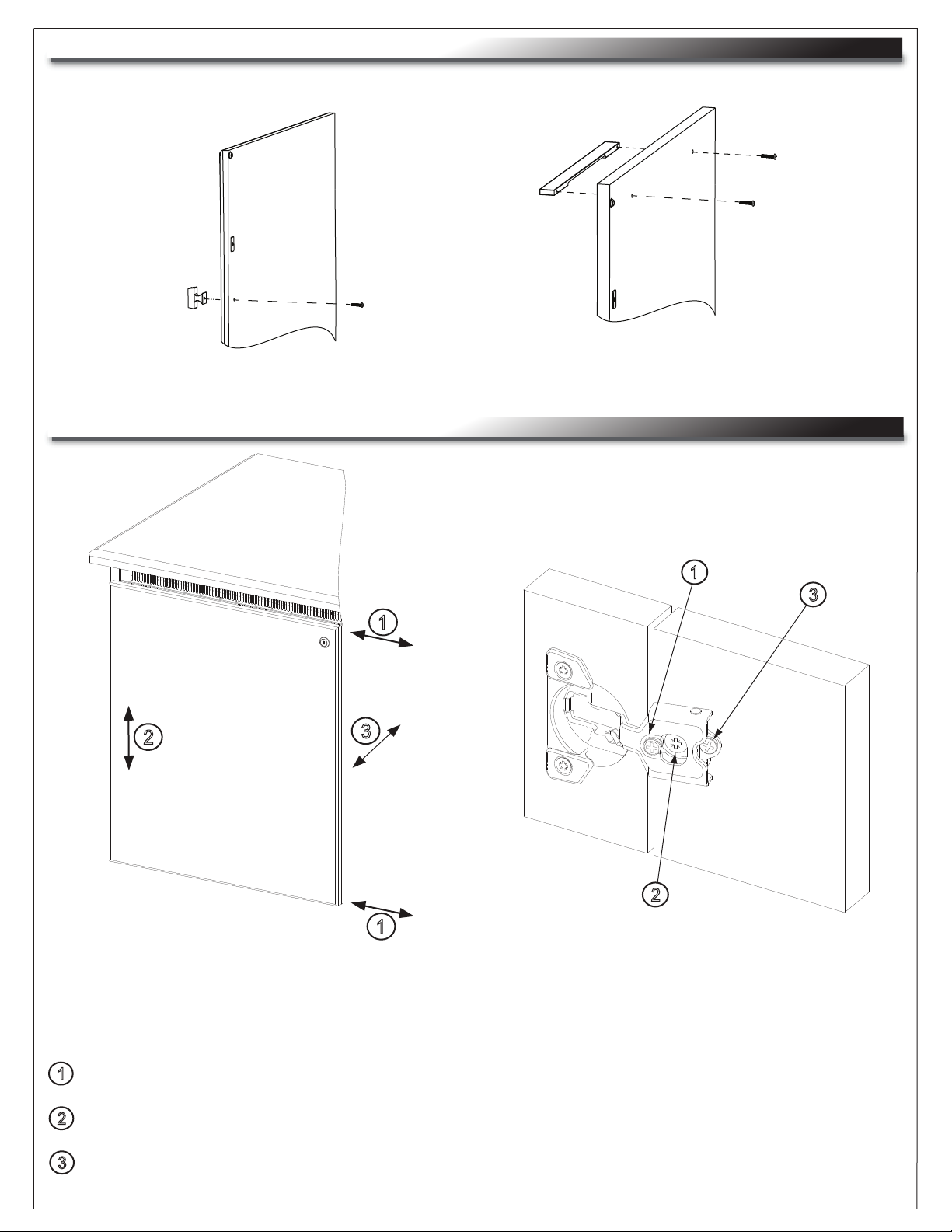

LOCK/KNOB INSTALLATION
HINGE ADJUSTMENTS
• Install lock/knob into pre-drilled pilot holes. (FIGURE F)
Door in open position.
Directional adjustments apply to the door in the closed position. Hinge adjustment is done with door in
open position. See (FIGURE G) for appropriate adjustments.
Side Adjustment: Adjusts horizontal placement of door. Adjusts door-to-door gap.
Height Adjustment: Adjusts vertical height of door.
Depth Adjustment: Adjusts the space between the door and the face of the frame of credenza.

Page 12
FIGURE H
SPRING LATCH INSTALLATION
• Install latch using provided screws (2x places per latch) as shown (HW Kit #91-00508). (FIGURE H)
NOTE: When installing a latch into the credenza frame, use the provided machine screws. If installing
into wood, use provided wood screws.

FIGURE J
REAR ANTI-TIP FEET INSTALLATION (C5-FF22-X MODELS ONLY)
LOWERING FRONT AND REAR ANTI-TIP FEET
Page 13
NOTE:
• Rear anti-tip feet are pre-installed on 1-bay models.
• Install before wood trim assembly on 2- and 3-bay models.
• Use a 5/16” deep socket and (8x) 10-32 x 3/8” thread forming screws to install both rear anti-tip feet to
the outside locations of your credenza as shown. (FIGURE J)
• Once your credenza assembled and positioned in its final location, lower the front and rear anti-tip feet
(by unscrewing them from brackets) as shown. (FIGURE H)
NOTE: Only attach rear anti-tip
feet to bottom, outside, corner
locations on 2- and 3-bay
models (3-bay shown).
FIGURE H
Rear Anti-Tip
Foot
Front Anti-Tip
Foot

Page 14
WARRANTY
For warranty information, refer to http://www.middleatlantic.com/company/about-us.aspx#warranty
Corporate Headquarters
Corporate Voice: 973-839-1011 - Fax: [phone] / International Voice: [phone] -
Fax: [phone]
www.middleatlantic.com - [email protected]
Middle Atlantic Canada
Voice: 613-836-2501 - Fax: [phone] / ca.middleatlantic.com -
[email protected]
Factory Distribution
USA: NJ - CA - IL Canada: ON
At Middle Atlantic Products we are always listening. Your comments are welcome.
Middle Atlantic Products is an ISO 9001 and ISO 14001 Registered Company.
