Midea MVC-RTB2-R User manual

PEMBERSIH VAKUM ROBOTIK
Panduan Penggunaan
Model: MVC-RTB2-R
SILA BACA BUKU PANDUAN INI DENGAN TELITI SEBELUM PENGGUNAAN DAN DISIMPAN
DENGAN BAIK UNTUK RUJUKAN KELAK.
JiangSu Midea Cleaning Appliance Co., Ltd
Alamat: No.39 Caohu Avenue, Xiangcheng Economic
Development Zone, Suzhou ,
Jiangsu Province, 215131, P.R.C
Kadar Kuasa: 25W Kadar Voltan: 14.4V
Bateri: Ni-MH 2000mAH

KANDUNGAN
Arahan Keselamatan …………………………………………………………………………………………….……..….. 4
Ciri-ciri produk ……………………………………………………………………………………………………………….... 5
Komponen produk ………………………………………………………………………………………………….……….. 7
Unit Utama dan Aksesori ………………………………………………………………………………………..…..…….
7
Diagram Unit Utama …………………………………………………………………………………………………….….. 8
Tapak Pengecasan / Dinding Maya / Pemasangan bateri Dinding Maya ………………………….. 9
Alat kawalan jauh ………………………………………………………………………………………………………….... 10
Panel paparan …………………………………………………………………………………………………………………. 11
Arahan Pengendalian Produk ………………………………………………………………………………………….. 12
Pengecasan bateri …………………………………………………………………………………………………….…….. 12
Mod Beroperasi / Mod Sedia / Mod Tidur …………………………………………………………………….... 12
Penetapan Masa Membersih ………………………………………………………………………………..…….….. 13
Mod Pembersihan ……………………………………………………………………………………………………..…... 15
Penggunaan Dinding Maya ………………………………………………………………………………….………..… 15
Penyelenggaraan Produk …………………………………………………………………………………………………. 16
Pembersihan Berus Tepi ………………………………………………………………………………………………….. 16
Pembersihan bekas debu dan penapis …………………………………………………………………………….. 16
Pembersihan Sensor dan Roda ………………………………………………….…………………………………….. 17
Pembersihan terminal pengecasan ………………………………………………………………………………….. 17
Pembersihan Inlet Penyedut, dan Sensor untuk Mod Pembersihan Setempat .………………... 17
Parameter Produk …………………………………………………………………………………………………..……….. 18
Penanggalan dan penukaran Bateri ………………………………………………………………………………….. 18
Penyelesaian Masalah Yang Lazim ……………………………………………………………………………..…….. 19

ARAHAN KESELAMATAN
Sebelum menggunakan produk ini, sila baca arahan keselamatan seperti berikut dan mematuhi
semua langkah keselamatan dan pencegahan yang lazim.
Peringatan:
Dilarang merungkai produk ini dengan sendiri, ia hanya boleh dilakukan oleh juruteknik
bertauliah;
Produk ini hanya boleh digunakan dengan adapter kuasa yang dibekalkan. Penggunaan
adapter yang lain mungkin menyebabkan kerosakan pada produk;
Jangan sentuh kord, plag atau adapter kuasa dengan tangan yang basah;
Jangan biarkan langsir, benda yang mudah melilit atau bahagian badan pengguna tergulung
ke dalam roda produk;
Jangan dekatkan punting rokok, pemetik api atau nyalaan api yang lain dengan produk ini;
Pembersihan produk hendaklah dilakukan selepas tamatnya proses pengecasan;
Jangan bengkokkan kord kuasa secara melampau, atau letakkan benda yang berat dan tajam
di atas mesin ini;
Produk ini hanya untuk kegunaan di rumah, jangan digunakan di luar rumah;
Jangan ditekan dengan benda berat (atau orang) yang melebihi 10 kg;
Jangan gunakan produk ini di tempat yang basah dan lembab (contohnya bilik mandi);
Sebelum penggunaan, alihkan semua benda di atas lantai seperti benda yang mudah rosak
(contohnya gelas, lampu dan sebagainya), dan benda yang mungkin melilit berus dan inlet
penyedut (contohnya wayar, kertas, langsir dan sebagainya);
Jangan letakkan produk ini di tempat yang mudah terjatuh (contohnya di atas meja dan
kerusi);
Sila padamkan suis On/Off pada bahagian bawah mesin ini ketika memindahkan atau tidak
menggunakan produk ini untuk jangkamasa yang panjang.
Sebelum pengecasan, sila periksa adapter kuasa sama ada sudah disambung kemas pada
soket;
Sila beritahu ahli keluarga lain di dalam rumah ketika mesin ini memulakan proses
pembersihan bagi mengelakkan mereka tersandung oleh produk ini.
Bekas debu yang penuh hendaklah dikosongkan dan dibersihkan terlebih dahulu sebelum
penggunaan berikutnya;
Suhu persekitaran untuk penggunaan produk ini adalah antara 0 C dan 40C;
Jangan gunakan produk ini di tempat mempunyai suhu persekitaran yang tinggi;
Tanggalkan bateri dari mesin sebelum produk ini dilupuskan;
Pengguna dikehendaki menukar bateri untuk alat kawalan jauh berdasarkan penggunaan,
dan bateri yang rosak hendaklah dilupuskan secara selamat.
AMARAN:
Kanak-kanak, orang yang kurang upaya atau kurang pengalaman dan pengetahuan mengenai
penggunaan peralatan elektrik dilarang gunakan produk ini melainkan pengawasan telah
diberikan oleh orang yang berkemahiran!
Dilarang gunakan produk ini di tempat terapung yang lebih tinggi daripada ketinggian
pengguna bagi mengelakkan mesin ini terjatuh ke bawah dan menyebabkan kecederaan!
Dilarang gunakan produk ini di kawasan terbuka yang tidak berpagar!
4

CIRI-CIRI PRODUK
Kuasa sedut yang kuat dan pelarasan pintar
Produk ini hadir dengan kuasa sedut yang kuat, berkesan untuk menyedut debu dan habuk yang
halus.
Pelarasan pintar
Produk ini mampu melaraskan kuasa sedut secara automatik berdasarkan keadaan permukaan lantai.
Ini bukan sahaja dapat meningkatkan kecekapan pembersihan, malah juga menjimatkan tenaga
elektrik sebanyak 30%.
Reka bentuk mesra pengguna
Mudah dikendali dan senang dikawal dengan menyentuh butang “ON/PAUSE ”.
Bekas debu boleh dicuci dengan air
Bekas debu dan penapis primer boleh dicuci dengan air secara langsung. Cara ini bukan sahaja
senang, malah juga dapat mengelakkan pencemaran sekunder akibat debu berterbangan apabila ia
dituang keluar.
Pelbagai Mod pembersihan
Produk ini hadir dengan 6 mod pembersihan untuk memenuhi permintaan anda yang berbeza.
1. Mod Pembersihan Automatik
Mesin ini mampu membersih bilik secara automatik, dan menggunakan mod pembersihan
yang berbeza secara automatik berdasarkan keadaan bilik. Apabila tamatnya proses
pembersihan, “2222” akan dipaparkan pada unit utama selama 3 saat dan padam
kemudiannya.
.
5

2. Mod Pembersihan Setempat
Apabila dikesan tempat yang “kotor dan berhabuk”, mesin ini akan masuk ke Mod
Pembersihan Setempat. Apabila tamatnya proses pembersihan, “1111” akan dipaparkan
pada unit utama selama 3 saat dan padam kemudiannya.
3. Mod Pembersihan Sepanjang Tepi Dinding
Di bawah Mod Pembersihan Sepanjang Tepi Dinding, apabila dinding dikesan, mesin ini akan
membersih di sepanjang tepi dan sudut dinding. Apabila tamatnya proses pembersihan,
“3333” akan dipaparkan pada unit utama selama 3 saat dan padam kemudiannya.
4. Mod Pembersihan Berbentuk “Zigzag”
Mod pembersihan ini bertujuan untuk melakukan kerja pembersihan dengan cepat, cekap
dan berkesan di kawasan yang luas, lapang dan tanpa perabot. Apabila tamatnya proses
pembersihan, “4444” akan dipaparkan pada unit utama selama 3 saat dan padam
kemudiannya.
5. Mod Pembersihan Tetapan
Anda boleh tetapkan masa membersih berdasarkan keperluan diri anda. Mesin ini akan
memulakan kerja pembersihan apabila tibanya masa membersih yang ditetapkan. Panel
paparan akan menunjukkan “Pemasa” dan paparan jam akan menyala dengan menunjukkan
“00:00”, apabila tamatnya proses pembersihan yang ditetapkan, “Pemasa” akan padam.
6. Mod Pembersihan Penyapu Pintar
Anda boleh mengawal arah pergerakan mesin untuk membersihkan lantai menggunakan alat
kawalan jauh. Pengguna dapat mengawal arah pergerakan dari jauh dan mengeluarkan
arahan secara serentak. Mesin ini seolah-olah penyapu maya yang ditolak oleh pengguna
dengan alat kawalan jauh sebagai pemegang penyapu, sedangkan mesin bertindak sebagai
berus penyapu untuk melakukan kerja pembersihan. Panel paparan akan memaparkan
“ ”menandakan mesin ini telah masuk ke Mod Pembersihan Penyapu Pintar.
6

KOMPONEN PRODUK
Unit Utama dan Aksesori
Bil.
Huraian
Kuantiti
1.
Unit Utama
1
2.
Tapak Pengecasan
1
3.
Alat kawalan jauh
1
4.
Dinding maya (Boleh Memilih)
1
5.
Berus pembersih
1
6.
Berus Tepi
4
7.
Panduan Penggunaan
1
8.
Penapis HEPA
1
9.
Adapter kuasa
1
10.
Kain dan pelekat ( )Boleh Memilih
1
10
User's Manual
7

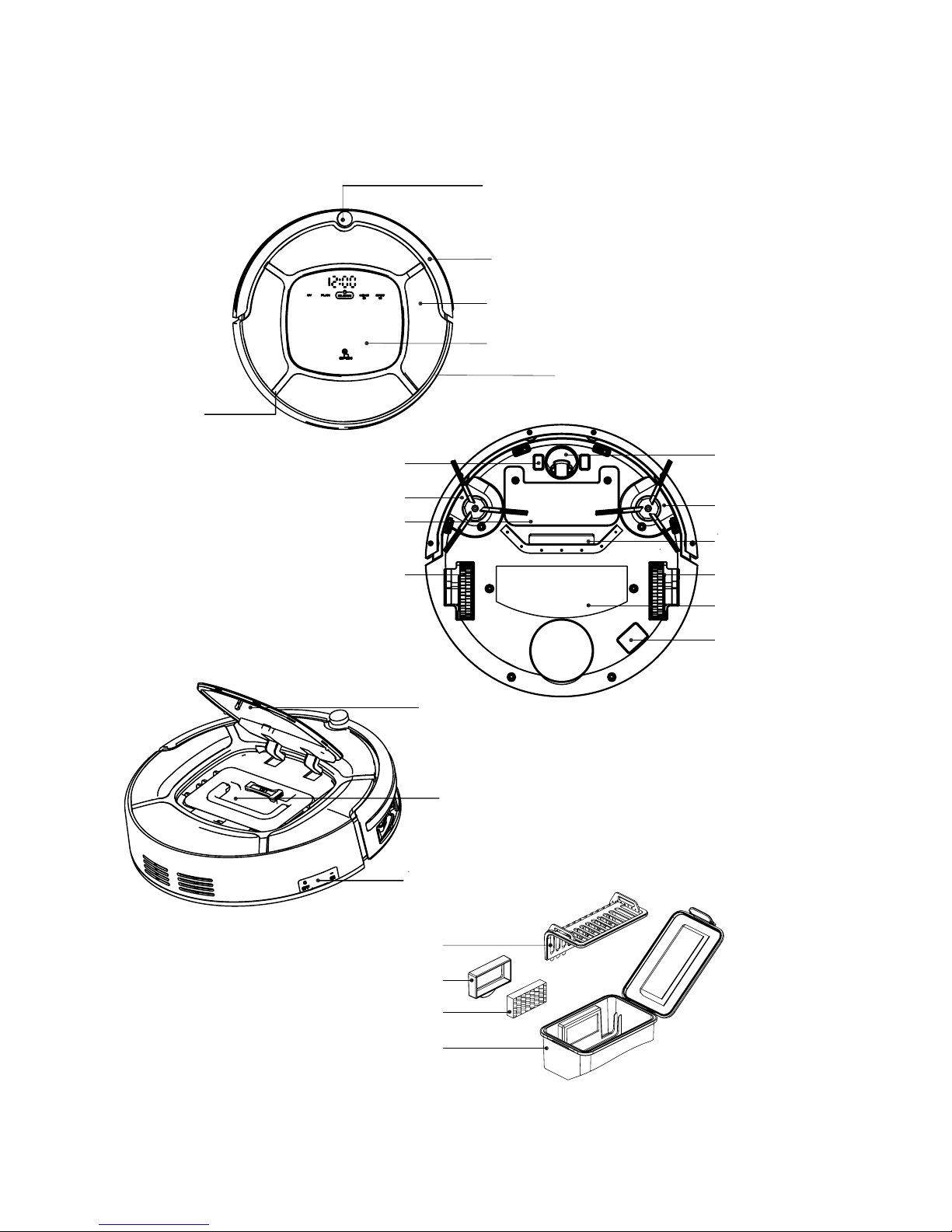

Diagram unit utama
Penerima isyarat inframerah
bampar
Panel
Penutup tengah
Penutup atas
Hiasan
Plat Pengecasan automatik
Berus kiri
Penutup bateri
Roda kiri
Roda Kemudi
Berus kanan
Inlet penyedut
Roda kanan
Penutup bawah
Lampu UV
Penutup flip atas
Set bekas debu
Suis kuasa
Penapis Primer
Rangka Penapis HEPA
Penapis HEPA
Bekas debu
8

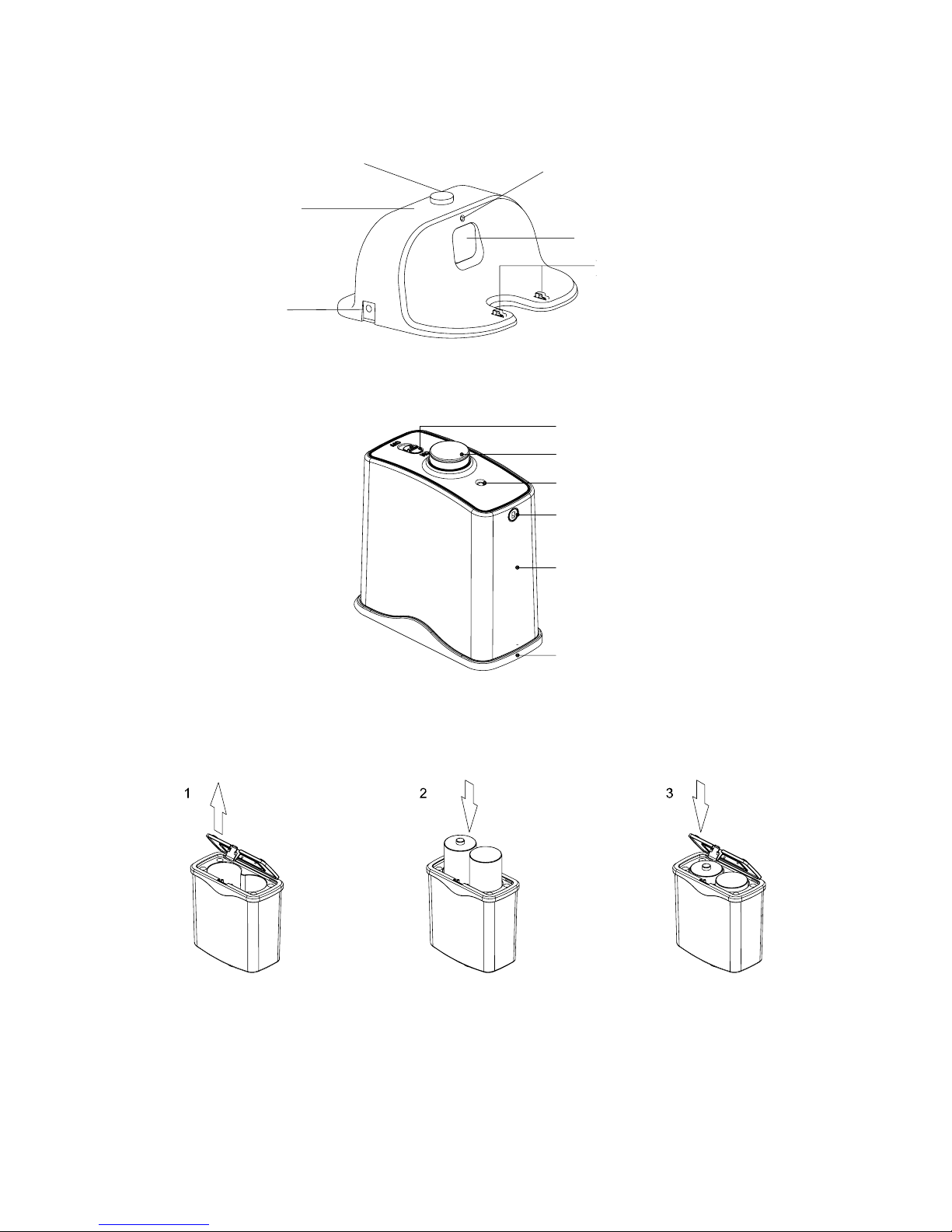

Tapak Pengecasan
Stesen pemancar isyarat inframerah
Tudung atas
soket kuasa
Lampu penunjuk status pembersihan
Tetingkap pemancar isyarat inframerah
Terminal pengecasan
Dinding Maya
Suis kuasa
Stesen pemancar
Lampu penunjuk kuasa
Tetingkap pemancar isyarat
Penutup atas
Penutup bawah
Pemasangan bateri Dinding Maya
1. Tarik penutup bawah ke atas. 2. Masukkan dua bateri. 3. Tutup penutup bawah.
Peringatan:
Bateri hendaklah dikeluarkan jika alat ini tidak digunakan untuk jangkamasa panjang.
9

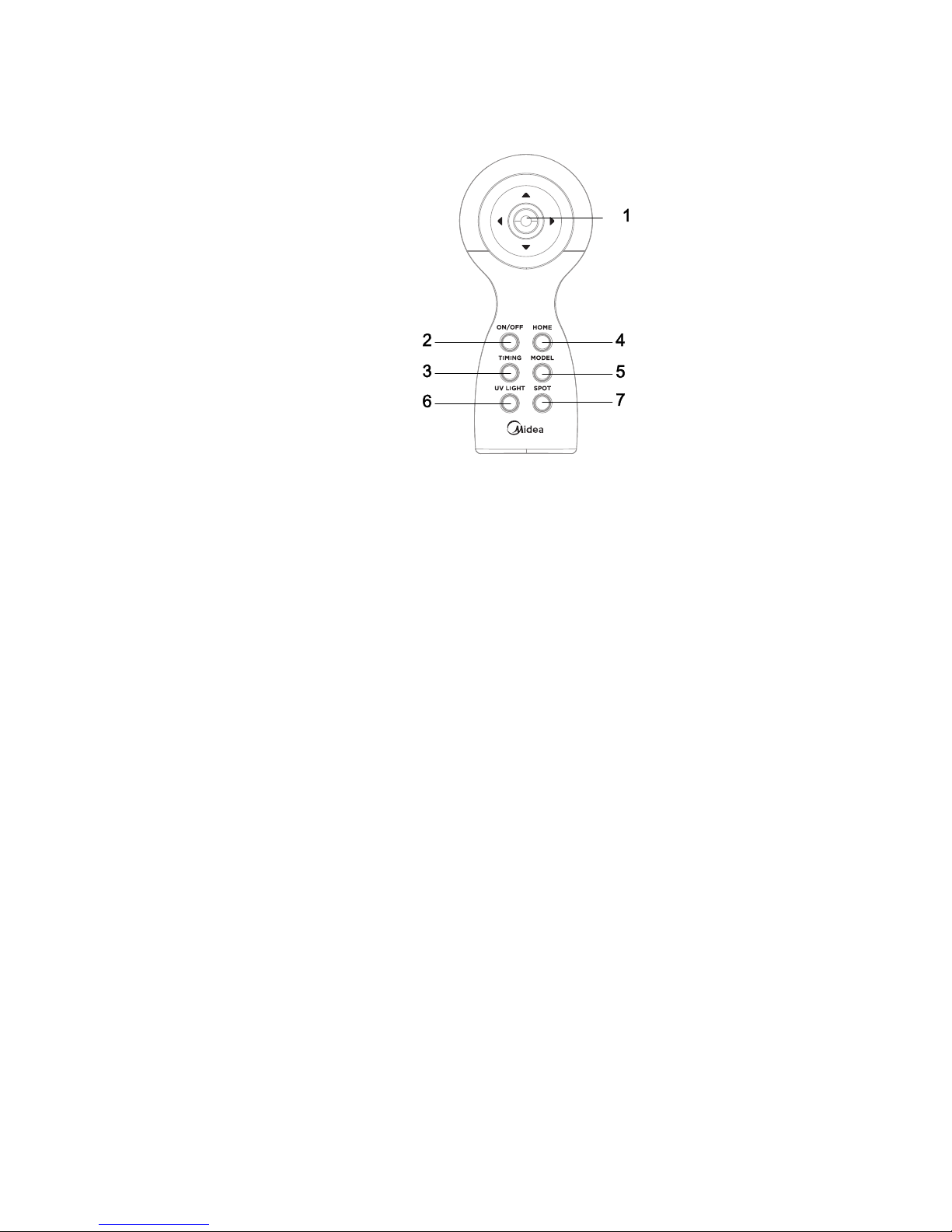

Alat kawalan jauh
1. Butang arah
2. Butang On/Off
3. Penetapan Masa Membersih
4. Pengecasan automatik
5. Mod pilihan
6. Lampu UV dihidupkan
7. Mod Pembersihan Setempat
Peringatan:
1. Sila pasangkan bateri sebelum penggunaan. Bateri hendaklah dikeluarkan jika alat ini tidak
digunakan untuk jangkamasa panjang.
2. Suis kuasa unit utama hendaklah dimatikan jika mesin ini tidak digunakan untuk jangkamasa
panjang.
3. Sekiranya suis kuasa tidak dimatikan setelah unit utama dihidupkan, bateri dalaman akan
dihabiskan dan ini akan menyebabkan mesin ini tidak dapat dihidupkan bila hendak
digunakan semula. Langkah-langkah untuk mengatasi masalah ini adalah seperti berikut:
a. Angkat dan letakkan unit utama di atas tapak pengecasan, mesin ini akan memulakan
proses pengecasan secara berterusan sekurang-kurangnya 6 jam bagi mengatasi masalah
tersebut.
b. Sekiranya masalah tersebut tidak dapat diatasi dengan proses pengecasan untuk tempoh
masa panjang, sila hantarkan mesin ini ke pusat penyelenggaraan untuk dibaiki oleh
juruteknik bertauliah.
10

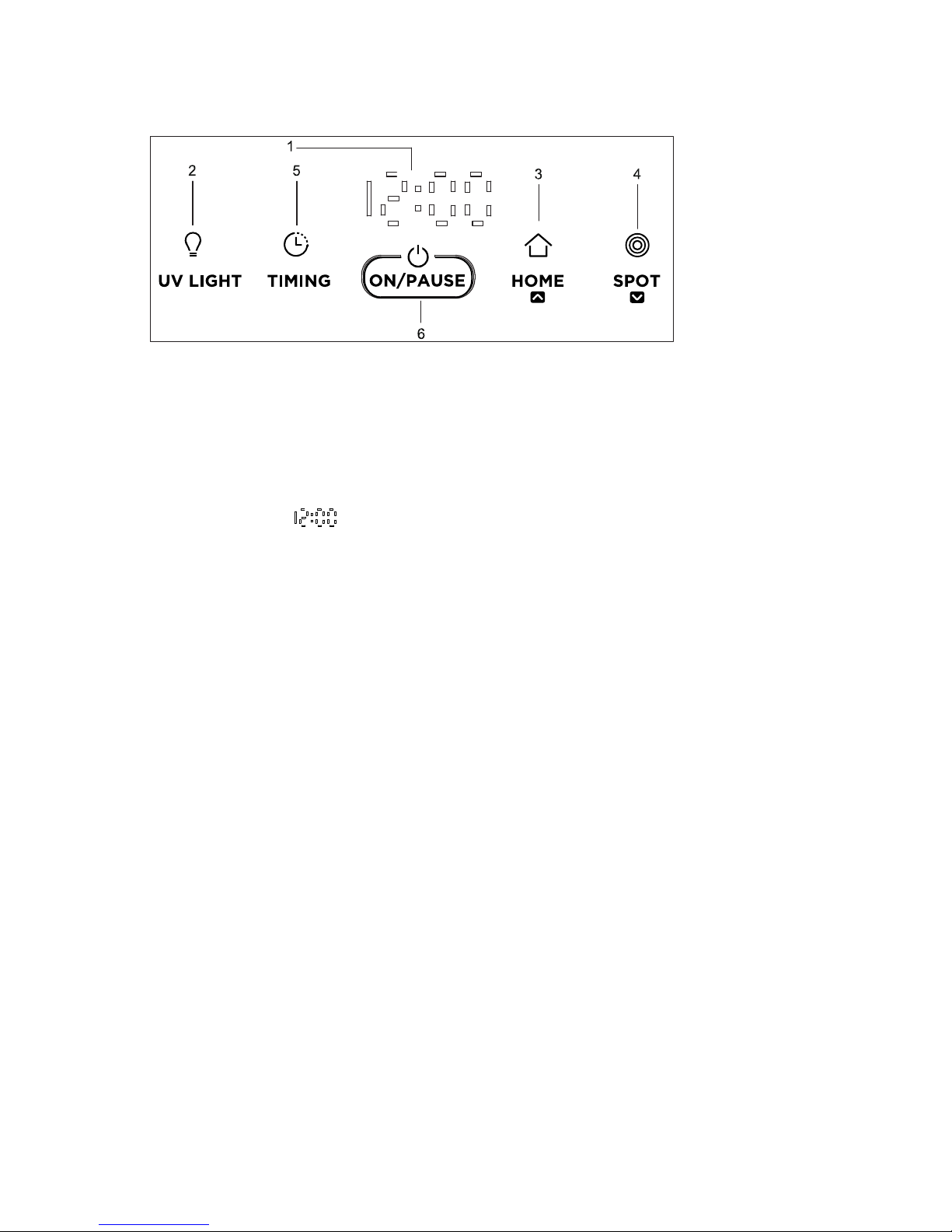

Panel paparan
1. 12:00
2. Lampu UV
3. Pengecasan semula
4. Mod Pembersihan Setempat
5. Pemasa
6. Mula/Berhenti
Bahagian paparan
1. Paparan Angka “ ”
Memaparkan masa tetapan, status pengecasan, kod kegagalan dan sebagainya.
Bahagian butang
2. “ ” Butang Lampu UV
Pada mod sedia, tekan butang ini untuk menetapkan sama ada Lampu UV menyala atau
padam ketika mesin ini beroperasi.
3. “ ” Pengecasan Semula Secara Automatik / butang +
a. Pada Mod Pembersihan Tetapan, tekan butang ini untuk menambahkan masa tetapan;
b. Pada mod pembersihan yang lain, tekan butang ini untuk membolehkan mesin mencari
tapak pengecasan secara automatik.
4. “ ” Mod Pembersihan Setempat / butang –
a. Pada Mod Pembersihan Tetapan, tekan butang ini untuk mengurangkan masa tetapan;
b. Pada mod pembersihan yang lain, tekan butang ini untuk membolehkan mesin memulakan
Pembersihan Setempat secara berputar.
5. “ ” Butang Penetapan Masa
Pada mod sedia, tekan butang ini untuk masuk atau tamatkan mod penetapan masa Tetapan.
6. “ ” Butang Pembersihan
a. Untuk bertukar dari Mod Tidur kepada Mod Sedia; atau tekan butang ini selama 3 saat
untuk membolehkan mesin ini bertukar dari Mod Sedia kepada Mod Tidur.
b. Pada Mod Pembersihan Tetapan, tekan butang ini untuk masuk ke tetapan, alihkan kursor
untuk membuat tetapan dan mengesahkan tetapan.
c. Pada Mod Sedia, tekan butang ini untuk membolehkan mesin ini mula beroperasi.
UV Light
SPOT
11
HOME
TIMING
ON/PAUSE

ARAHAN PENGENDALIAN PRODUK
Pengecasan bateri

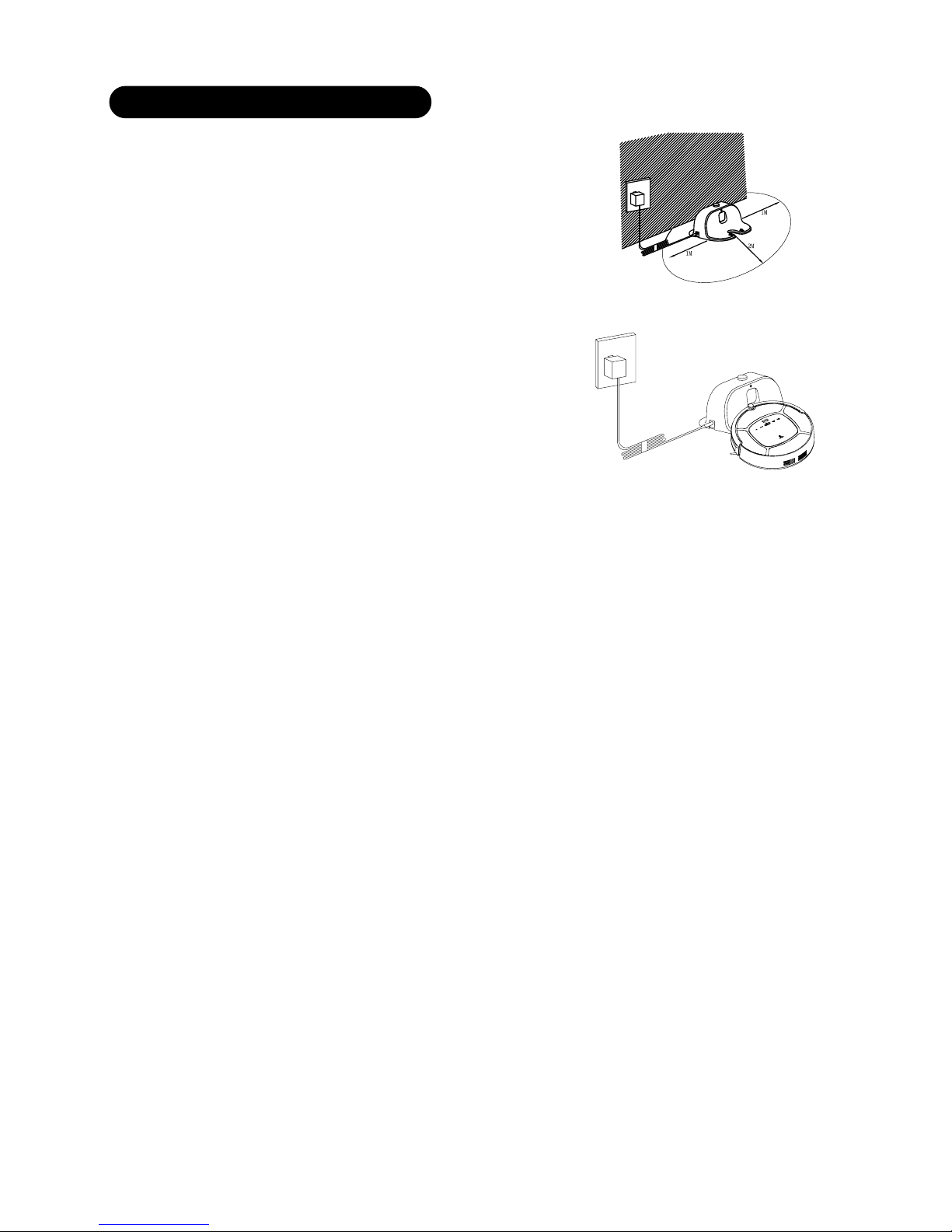

1. Penempatan tapak pengecasan
Letakkan tapak pengecasan di tempat yang bersandar
pada dinding. Seperti gambarajah di sebelah kanan,
kawasan dalam lingkungan 1m di sebelah kiri dan
kanan, serta 2m di sebelah hadapan tapak pengecasan
ini hendaklah bebas daripada sebarang halangan.
2. Hidupkan suis On/Off pada unit utama, panel paparan
menunjukkan cahaya belakang, dan ini menandakan
mesin ini berada pada Mod Sedia.
3. Pengguna boleh letakkan unit utama di hadapan tapak
pengecasan bagi membolehkan ia bersambungan dengan
terminal pengecasan untuk memulakan proses
pengecasan. Pengguna juga boleh tekan “
pada unit utama atau butang “Pengecasan Semula” pada alat
kawalan jauh untuk membolehkan mesin ini mengesan tapak pengecasan secara automatik.
Peringatan:
a. Ketika pengecasan, panel paparan akan memaparkan angka “11:11” dari kiri ke kanan;
b. Apabila tamatnya proses pengecasan, panel paparan akan memaparkan “PENUH”;
c. Jika bateri menjadi rendah pada Mod Sedia, mesin ini akan mengeluarkan mesej suara yang
berbunyi “”;Charge Please
d. Jika bateri menjadi rendah pada Mod Beroperasi, mesin ini akan mengesan tapak pengecasan
untuk mengecas semula secara automatik.
Cara-cara untuk memanjangkan jangka hayat bateri:
a. Untuk penggunaan buat kali pertama, mesin ini harus dicas selama 12 jam sehingga penuh;
b. Bateri hendaklah dicas semula dengan segera apabila kuasanya menjadi rendah;
c. Apabila tamatnya proses pembersihan atau bateri menjadi teramat rendah, mesin ini akan
mengesan tapak pengecasan untuk mengecas semula secara automatik;
d. Jika mesin ini tidak digunakan untuk jangkamasa panjang, baterinya hendaklah dicas sehingga
penuh, lepas itu dikeluarkan dan disimpan di tempat yang kering dan mempunyai
pengalihudaraan yang baik;
e. Jika mesin ini tidak digunakan melebihi 3 bulan, mesin ini hendaklah dicas semula selama 12
jam sebelum penggunaan.
Mod Beroperasi / Mod Sedia / Mod Tidur
1. Mod Beroperasi
a. Pastikan suis kuasa berada pada kedudukan “On”;
b. Pada Mod Sedia, tekan “ ” pada unit utama atau butang “On/Off” pada alat
kawalan jauh untuk membolehkan mesin ini mula beroperasi.
Peringatan:
Jika mesin ini berada pada Mod Tidur, tekan “ ” pada unit utama atau butang “On/Off”
pada alat kawalan jauh untuk menukar mesih ini dari Mod Tidur menjadi Mod Sedia, lepas itu
tekan butang yang sama sekali lagi untuk membolehkan mesin ini mula beroperasi.
”
12
HOME
ON/PAUSE
ON/PAUSE

2. Mod Setia
Mod Setia merujuk kepada mesin ini belum beroperasi dan bersedia untuk dikendalikan oleh
pengguna. Mod ini dapat ditetapkan dengan cara berikut:
a. Pada Mod Beroperasi, tekan “ON/PAUSE” pada unit utama atau butang “On/Off” pada alat
kawalan jauh untuk masuk ke Mod Sedia;
b. Tekan butang “On/Off” pada alat kawalan jauh untuk membolehkan mesin ini berhenti
beroperasi.
3. Mod Tidur
Pada Mod Tidur, tekan “ON/PAUSE” pada unit utama atau butang “On/Off” pada alat kawalan
jauh dan menahan selama 1 saat untuk membangunkan mesin ini, cara ini dapat
memaksimumkan jangka hayat bateri. Mod Tidur dapat ditetapkan dengan cara berikut:
a. Pada Mod Sedia, tekan “ON/PAUSE” pada unit utama dan menahan lebih daripada 3 saat;
b. Pada Mod Sedia, mesin ini akan masuk ke Mod Tidur secara automatik jika tiada sebarang
arahan diterima secara berterusan selama 60 saat.
Penetapan Masa Membersih
Anda boleh tetapkan masa memberish untuk membolehkan mesin ini memulakan proses
pembersihan secara automatik pada masa tetapan.
Cara-cara menetapkan masa membersih
Peringatan:
Penetapan ini hanya boleh dilakukan ketika mesin ini berada pada Mod Sedia atau Mod
Pengecasan. Sekiranya mesin ini berada pada Mod Tidur, sila tekan “
utama atau butang “On/Off” pada alat kawalan jauh untuk masuk ke Mod Sedia; Jika mesin
ini berada pada Mod Beroperasi, anda perlu berhentikan mesin ini terlebih dahulu sebelum
menetapkan masa membersih yang dikehendaki.
ON/PAUSE” pada unit
1. Tetapkan masa membersih melalui panel paparan mesin
A) Penetapan Masa Sistem
a. Pada Mod Sedia atau Pengecasan, tekan butang Pemasa untuk masuk ke mod penetapan
Masa Sistem, panel paparan akan memaparkan Masa Sistem sedia ada;
b. Tekan butang “ON/PAUSE” pada unit utama untuk menetapkan Jam, 2 angka di sebelah
kiri panel paparan akan berkelip, tekan butang “
menambah
HOME” pada unit utama untuk
angka Jam, dan tekan butang “SPOT ”untuk mengurangkan angka Jam;
c. Tekan “ON/PAUSE” pada unit utama sekali lagi untuk menetapkan Minit, 2 angka di sebelah
kanan panel paparan akan berkelip, tekan butang “ ”HOME pada unit utama untuk
menambah angka Minit, dan tekan butang “SPOT” untuk mengurangkan angka Minit;
d. Apabila tamatnya proses penetapan, tekan butang “ON/PAUSE” sekali lagi untuk
menyimpan masa tetapan.
B) Penetapan masa membersih
a. Pada Mod Sedia atau Pengecasan, tekan butang “Pemasa”dua kali untuk masuk ke mod
penetapan Masa Membersih, panel paparan akan memaparkan masa tetapan
sebelumnya, atau memaparkan “00:00” jiak tiada tetapan dibuat sebelumnya;
b. Tekan butang “ON/PAUSE” untuk menetapkan Jam, 2 angka di sebelah kiri panel paparan
akan berkelip, tekan butang “ ”HOME untuk menambah angka Jam, dan tekan butang
“SPOT”untuk mengurangkan angka Jam;
c. Tekan butang “ON/PAUSE” sekali lagi untuk menetapkan Minit, 2 angka di sebelah kanan
panel paparan akan berkelip, tekan butang “HOME” untuk menambah angka Minit, dan
tekan butang “SPOT” untuk mengurangkan angka Minit;
d. Apabila tamatnya proses penetapan, tekan butang “ON/PAUSE” sekali lagi untuk menyimpan
masa tetapan.
13

C) Batalkan Masa Membersih Tetapan
a. Padamkan kuasa mesin, dan dihidupkan kembali selepas 3 saat, Masa Membersih tetapan
akan diset semula;
0
b. Kembalikan Masa Membersih tetapan kepada “00:00”.
Peringatan:
a. Masa Membersih yang ditetapkan melalui panel paparan pada mesin adalah berdasarkan
Masa Sistem. Sebagai contoh, jika Masa Membersih ditetapkan pada 9:00, maka mesin ini
akan memulakan proses pembersihan pada pukul 9:00 (Masa Sistem) setiap hari. Oleh itu,
sebelum tetapkan Masa Membersih, anda dikehendaki tetapkan Masa Sistem terlebih
dahulu bagi memastikan ia selaras dengan masa sebenar bagi mengelakkan sebarang
gangguan.
b. Sebaik sahaja Masa Membersih ditetapkan, mesin ini akan memulakan proses
pembersihan pada masa ditetapkan setiap hari. Masa Membersih perlu ditetapkan
semula jika suis kuasa telah dipadamkan.
2. Tetapkan masa membersih melalui alat kawalan jauh
A. Penetapan Masa Membersih
a. Tekan butang Pemasa pada alat kawalan jauh untuk masuk ke mod penetapan Masa
Sistem. Tekan butang ini sekali lagi untuk masuk ke mod penetapan Masa Membersih.
(Perbezaan antara tetapan Masa Sistem dan Masa Membersih dapat diperhatikan melalui
butang UV pada mesin. Jika butang UV menyala, bermakna masuk ke mod penetapan
Masa Membersih, jika tidak menyala pula bermakna masuk ke mod penetapan Masa
Sistem.)
b. Tekan butang On/Off atau goyang joystick, angka jam pada panel paparan akan berkelip.
Goyang joystick ke atas dan bawah untuk menambah atau mengurangkan angka Jam,
goyang joystick ke kiri dan kanan untuk mengalihkan kursor.
c. Ketika angka Minit pada panel paparan berkelip, tekan butang On/Off pada alat kawalan
jauh untuk mengesahkan tetapan.
d. Ketika tetapkan Masa Membersih, tekan Pemasa pada alat kawalan jauh untuk tamatkan
proses penetapan (Jika butang On/Off tidak ditekan pada proses penetapan untuk
mengesahkan tetapan, Masa Tetapan tidak akan disimpan).
B. Batalkan Masa Membersih Tetapan
a. Pastikan mesin ini berada pada Mod Beroperasi atau Mod Sedia;
b. Tekan butang “Pemasa” pada alat kawalan jauh selama 3 saat, mesin akan mengeluarkan
bunyi bip sekali, masa menjadi “00:00”, dengan itu Masa Membersih Tetapan telah
dibatalkan.
Peringatan:
1. Ketika panel paparan memaparkan angka masa, bermakan mesin berada pada mod
penetapan Masa Sistem atau Masa Membersih. Perbezaannya adalah: ketika melaraskan
Masa Sistem, lampu UV pada paparan mesin tidak menyala; semasa menetapkan Masa
Membersih, semua lampu penunjuk akan menyala.
2. Ketika menetapkan Masa Membersih, tekan butang On/Off pada alat kawalan jauh untuk
melaraskan angka Jam dan angka Minit; tekan butang “Pemasa” pada alat kawalan jauh
pula akan masuk ke atau keluar dari mod penetapan masa.
3. Kedua-dua butang On/Off pada alat kawalan jauh dan butang “ON/PAUSE” pada unit utama
mempunyai fungsi yang sama.
14

MOD PEMBERSIHAN
1. Mod Pembersihan Automatik
Pada Mod Pembersihan Automatik, mesin ini akan membersih
bilik secara automatik, dan melaraskan mod pembersihan
secara automatik berdasarkan persekitaran bilik.
Tekan butang “ON/PAUSE” pada unit utama atau butang “On/
Off” pada alat kawalan jauh akan masuk ke Mod Pembersihan
Automatik.
2. Mod Pembersihan Setempat
Mod ini boleh dihidupkan dengan tiga cara:
Apabila dikesan tempat yang “kotor dan berhabuk”,
mesin ini akan masuk ke Mod Pembersihan Setempat
secara automatik;
Tekan butang “SPOT” pada alat kawalan jauh;
Tekan butang “S ”POT pada unit utama.
Mod pembersihan ini disyorkan untuk lantai yang lebih kotor.
3. Mod Pembersihan Sepanjang Tepi Dinding
Mesin ini akan bergerak di sepanjang tepi dinding atau kaki
perabot untuk membersih.
4. Mod Pembersihan Berbentuk “Zigzag”
Mod pembersihan ini digunakan untuk melakukan kerja
pembersihan dengan cepat, cekap dan berkesan di kawasan
yang luas, lapang dan tanpa perabot.
5. Mod Pembersihan Penyapu Pintar
Pada Mod Sedia, tekan butang Mod Pembersihan pada alat
kawalan jauh untuk mengaktifkan Mod Pembersihan
Penyapu Pintar.
Peringatan:
Angka “1111”menunjukkan Mod Pembersihan Berputar; angka “2222”menunjukkan Mod
Pembersihan Automatik, angka “3333”menunjukkan Mod Pembersihan Sepanjang Tepi
Dinding dan angka “4444”menunjukkan Mod Pembersihan Berbentuk “Zigzag”. Apabila Mod
Pembersihan Penyapu Pintar diaktifkan, panel paparan pada unit utama akan memaparkan
“. ”
PENGGUNAAN DINDING MAYA
Dinding Maya digunakan untuk membentuk satu penghalang maya
bagi menghalang mesin ini daripada masuk ke kawasan larangan. Ia
dapat memancarkan jalur gelombang inframerah jauh sepanjang
2m. Letakkan Dinding Maya di hadapan pintu, tepi koridor atau
tempat menyimpan dawai atau barangan berharga bagi
menghindari mesin ini daripada masuk ke dalam kawasan
berkenaan.
A. Masukkan bateri pada unit Dinding Maya, lepas itu pasang Suis Kuasa;
B. Letakkan Dinding Maya di tempat yang diperlukan.
Peringatan:
Ketika menggunakan Dinding Maya, bahagian mempunyai tanda “ ” hendaklah
menghala ke kawasan larangan. Suis kuasa hendaklah dipadamkan jika tidak digunakan.
15

PENYELENGGARAAN PRODUK
Pembersihan Berus Tepi
1. Periksa berus tepi bagi memastikan sama ada ia sudah rosak atau mempunyai sebarang
kotoran/bendasing.
2. Bersihkan berus tepi menggunakan alat pembersih atau kain.
3. Jika ia mengeriting atau berubah bentuknya, tanggalkan berus tepi dan direndam dalam air
suam selama 5 saat.
4. Berus tepi mesti ditukar ganti dengan segera jika ia sudah rosak dan tidak boleh dipakai lagi.
Pembersihan bekas debu dan penapis
Bekas debu hendaklah dibersih selepas setiap penggunaan mengikut langkah-langkah seperti
gambarajah berikut:
Peringatan:
A. Penapis disyorkan dicuci setelah digunakan selama 15-30 hari. Jangka hayat maksimum
untuk penapis HEPA adalah 24 bulan;
B. Sebelum dipasang semula, pastikan penapis sudah kering dengan sepenuhnya;
C. Kedua-dua penapis primer dan penapis HEPA merupakan aksesori yang boleh ditukar
ganti;
D. Jangan jemur penapis di bawah cahaya matahari.
A. Tekan penutup tengah yang bertanda “Bekas
Debu” untuk membuka penutup tengah. B. Keluarkan bekas debu.
C. Tanggalkan
penapis HEPA.
D. Tarik untuk membuka penutup
bekas debu, tanggalkan penapis
primer.
E. Tuangkan sampah sarap
di dalam bekas debu ke
dalam tong sampah.
F. Cuci bekas debu dan penapis primer
dengan air. Bersihkan penapis HEPA
dengan alat pembersih.
G. Pasangkan semula kedua-dua penapis
primer dan penapis HEPA di dalam bekas
dubu.
16

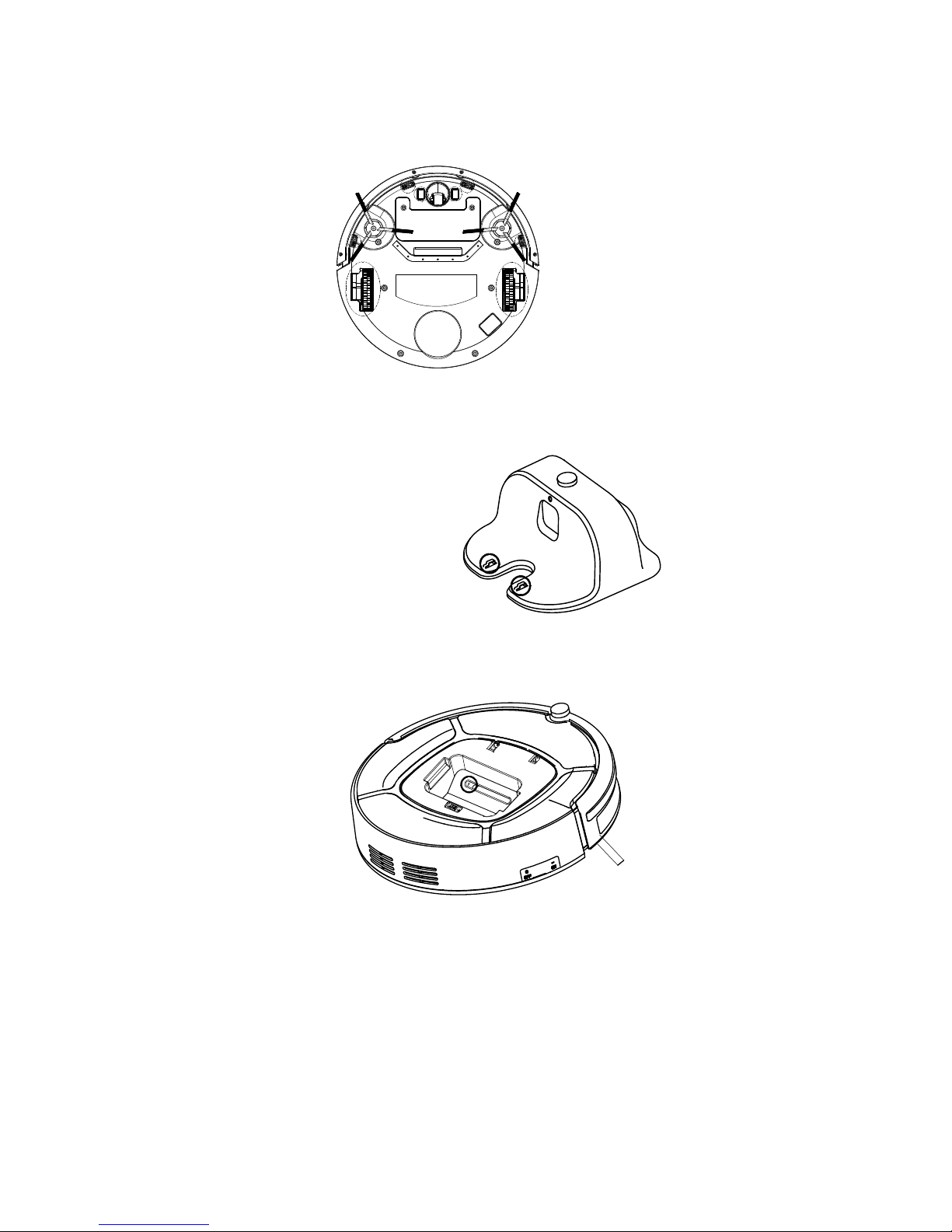

Lap sensor dan roda menggunakan alat pembersih atau kain lembut, kedudukannya adalah seperti
ditandakan pada gambarajah di bawah:
Lap terminal pengecasan pada tapak pengecasan menggunakan alat pembersih atau kain lembut,
kedudukannya adalah seperti ditandakan pada gambarajah di bawah:
Lap inlet penyedut dan sensor untuk Mod Pembersihan Setempat menggunakan alat pembersih atau
kain lembut, kedudukannya adalah seperti ditandakan pada gambarajah di bawah:
Peringatan:
Jangan biarkan sensor bersentuhan dengan air, cecair seperti Thinner secara langsung.
17

PARAMETER PRODUK
Klasifikasi
Perkara
Parameter
Sturktur
Diameter
340mm
Ketinggian
96mm
Berat bersih
3.7 kg
Spesifikasi Elektrik
Voltan
14.4V
Spesifikasi bateri
Ni MH 2000mAH
Parameter Fungsi
Kapasiti Bekas Debu
0.5L
Jenis pengecasan
Automatik
Mod Pembersihan
Automatik, Setempat, Sepanjang
Tepi Dinding, Berbentuk “Zigzag”,
Pembersihan Tetapan, Penyapu
Pintar
Masa pengecasan
4-6 jam
Masa penggunaan
100 minit
Jenis butang pada unit utama
Kawalan sentuh
PENANGGALAN DAN PENUKARAN BATERI
Penanggalan dan penukaran Bateri
1. Longgarkan skur pada penutup bateri menggunakan pemutar skru;
2. Tanggalkan penutup bateri;
3. Pegang pita penebat pada bateri untuk keluarkan beteri;
4. Cabutkan wayar penyambung yang menyambungkan bateri dengan unit utama;
5. Masukkan bateri baru ke dalam bekasnya, pastikan bahagian yang mempunyai tulisan
menghala ke atas;
6. Sambungkan wayar penyambung yang menyambungkan bateri dengan unit utama;
7. Pastikan pita penebat dan bateri berada pada kedudukan yang betul.
8. Letakkan penutup pada tempat asal;
9. Ketatkan penutup bateri dengan skru.
Peringatan:
Jangan gunakan bateri yang selain daripada direka khas untuk mesin ini bagi mengelakkan
kerosakan terhadap mesin.
18

PENYELESAIAN MASALAH YANG LAZIM
Cara-cara untuk menyelesaikan masalah berkaitan dengan Sensor
Kod
Punca-punca
Cara-cara penyelesaian
E1xx
Suis perlanggaran kiri menjadi kurang peka
Periksa kepekaan bampar depan
E2xx
Suis perlanggaran kanan menjadi kurang peka
Periksa kepekaan bampar depan
E3xx
Suis perlanggaran
kiri dan kanan menjadi kurang peka
Periksa kepekaan bampar depan
E4xx
Roda kiri terapung
Letakkan mesin di atas lantai yang solid
E5xx
Roda kiri terapung, dan suis perlanggaran kiri
menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
E6xx
Roda kiri terapung, dan suis perlanggaran kanan
menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
E7xx
Roda kiri terapung, dan suis perlanggaran kiri dan
kanan menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
E8xx
Roda kanan terapung
Letakkan mesin di atas lantai yang solid
E9xx
Roda kanan terapung, dan suis perlanggaran kiri
menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
Eaxx
Roda kanan terapung, dan suis perlanggaran kanan
menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
Ebxx
Roda kanan terapung, dan suis perlanggaran kiri dan
kanan menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
Ecxx
Roda kiri dan kanan terapung
Letakkan mesin di atas lantai
Edxx
Roda kiri dan kanan terapung, dan suis perlanggaran
kiri menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
Eexx
Roda kiri dan kanan terapung, dan suis perlanggaran
kanan menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
Efxx
Roda kiri dan kanan terapung, dan suis perlanggaran
kiri dan kanan menjadi kurang peka
Letakkan mesin di atas lantai yang solid
dan periksa kepekaan bampar hadapan
Exx1
Sensor anti-jatuh kiri mengesan tebing, sensor
inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Exx2
Sensor anti-jatuh depan mengesan tebing
Bersihkan lensa sensor anti-jatuh
bahagian bawah
Exx3
Sensor anti-jatuh kiri dan depan mengesan tebing,
sensor inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Exx4
Sensor anti-jatuh kanan mengesan tebing
Bersihkan lensa sensor anti-jatuh
bahagian bawah
Exx5
Sensor anti-jatuh kiri dan kanan mengesan tebing
Bersihkan lensa sensor anti-jatuh
bahagian bawah
Exx6
Sensor anti-jatuh depan dan kanan mengesan tebing
Bersihkan lensa sensor anti-jatuh
bahagian bawah
Exx7
Sensor anti-jatuh kiri, depan dan kanan mengesan
tebing
Bersihkan lensa sensor anti-jatuh
bahagian bawah
Exx8
Sensor inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
Exx9
Sensor anti-jatuh kiri mengesan tebing, sensor
inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Exxa
Sensor anti-jatuh depan mengesan tebing, sensor
inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
19

Exxb
Sensor anti-jatuh kiri dan depan mengesan tebing,
sensor inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Exxc
Sensor anti-jatuh kanan mengesan tebing, sensor
inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Exxd
Sensor anti-jatuh kiri dan kanan mengesan tebing,
sensor inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Exxe
Sensor anti-jatuh kanan dan depan mengesan
tebing, sensor inframerah kanan bampar depan
mengesan halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Exxf
Sensor anti-jatuh kiri, kanan dan depan mengesan
tebing, sensor inframerah kanan bampar depan
mengesan halangan
Bersihkan lensa sensor bampar depan
dan lensa sensor anti-jatuh bahagian
bawah
Ex1x
Sensor inframerah kiri bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
Ex2x
Sensor inframerah tengah bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
Ex3x
Sensor inframerah kiri dan tengah bampar depan
mengesan halangan
Bersihkan lensa sensor bampar depan
Ex4x
Sensor inframerah kanan bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
Ex5x
Sensor inframerah kiri dan kanan bampar depan
mengesan halangan
Bersihkan lensa sensor bampar depan
Ex6x
Sensor inframerah kanan dan tengah bampar depan
mengesan halangan
Bersihkan lensa sensor bampar depan
Ex7x
Sensor inframerah kiri, tengah dan kanan bampar
depan mengesan halangan
Bersihkan lensa sensor bampar depan
Ex8x
Sensor inframerah pengesanan dinding bampar
depan mengesan halangan
Bersihkan lensa sensor bampar depan
Ex9x
Sensor inframerah kiri dan pengesanan dinding
bampar depan mengesan halangan
Bersihkan lensa sensor bampar depan
Exax
Sensor inframerah tengah dan pengesanan dinding
bampar depan mengesan halangan
Bersihkan lensa sensor bampar depan
Exbx
Sensor inframerah kiri dan tengah, serta pengesanan
dinding bampar depan mengesan halangan
Bersihkan lensa sensor bampar depan
Excx
Sensor inframerah kanan depan dan pengesanan
dinding bampar depan mengesan halangan
Bersihkan lensa sensor bampar depan
Exdx
Sensor inframerah kiri dan kanan depan, serta
pengesanan dinding bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
Exex
Sensor inframerah kanan depan dan tengah, serta
pengesanan dinding bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
Exfx
Sensor inframerah kiri, kanan depan dan tengah,
serta pengesanan dinding bampar depan mengesan
halangan
Bersihkan lensa sensor bampar depan
Au8f
Sensor inframerah pada inlet penyedut mengesan
debu yang banyak
Bersihkan sensor inframerah pada inlet
penyedut.
20
