Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt die XCI-Box vor
Transportschäden. Die Verpackungsma-
terialien sind nach umweltverträglichen
und entsorgungstechnischen Gesichts-
punkten ausgewählt und deshalb recy-
celbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu-
rück.
Entsorgung des Altgerätes
Elektro- und Elektronikgeräte enthalten
vielfach wertvolle Materialien. Sie ent-
halten auch bestimmte Stoffe, Gemi-
sche und Bauteile, die für ihre Funktion
und Sicherheit notwendig waren. Im
Hausmüll sowie bei nicht sachgemäßer
Behandlung können sie der menschli-
chen Gesundheit und der Umwelt scha-
den. Geben Sie Ihr Altgerät deshalb auf
keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen,
eingerichteten Sammel- und Rücknah-
mestellen zur Abgabe und Verwertung
der Elektro- und Elektronikgeräte bei
Kommune, Händler oder Miele. Für das
Löschen etwaiger personenbezogener
Daten auf dem zu entsorgenden Altge-
rät sind Sie gesetzmäßig eigenverant-
wortlich. Bitte sorgen Sie dafür, dass Ihr
Altgerät bis zum Abtransport kindersi-
cher aufbewahrt wird.

de - deutsch
5
Sicherheitshinweise und Warnungen
Diese XCI-Box entspricht den vorgeschriebenen Sicherheitsbe-
stimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schä-
den an Personen und Sachen führen.
Lesen Sie zuerst diese Gebrauchs- und Montageanweisung für die
XCI-Box. Sie gibt wichtige Hinweise für die Sicherheit, den Ge-
brauch und die Wartung der XCI-Box. Dadurch schützen Sie sich
und verhindern Schäden an Ihrem Gerät.
Bewahren Sie diese Gebrauchs- und Montageanweisung auf und
geben Sie diese an einen eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
 Die XCI-Box ist ausschließlich zum Herstellen einer Verbindung
zwischen einer Miele Professional Maschine und externer Hardware
wie z.B. einer Spitzenlastabschaltung, einem Münzkassierer, einem
Zusatzgebläse, einer Abluftklappe oder Dosierpumpen vorgesehen.
Andere Verwendungszwecke sind möglicherweise gefährlich.
Miele haftet nicht für Schäden, die durch bestimmungswidrigen Ge-
brauch oder falsche Bedienung verursacht werden.
 Die XCI-Box ist ausschließlich zur Verwendung in Kombination mit
Miele Professional Maschinen mit einer werkseitig ausgerüsteten An-
schlusskupplung bestimmt.
Technische Sicherheit
 Der Einbau und die Montage der XCI-Box dürfen nur durch Elek-
trofachkräfte durchgeführt werden, die die Voraussetzungen für den
sachgemäßen Gebrauch sicherstellen.
 Kontrollieren Sie die XCI-Box vor dem Einbau auf äußere, sichtba-
re Schäden. Eine beschädigte XCI-Box darf nicht installiert und in
Betrieb genommen werden.

de - deutsch
6
 Die XCI-Box darf im Falle eines Defekts oder einer Beschädigung
nicht repariert werden.
Ersetzen Sie die XCI-Box in diesen Fällen nur gegen eine Neue.
 Die XCI-Box ist nur dann elektrisch vom Netz getrennt, wenn die
Trennung der Miele Professional Maschine gemäß der Angaben in
der Gebrauchs- und Aufstellanweisung erfolgt.
 Die Anschlussleitungen von der Miele Professional Maschine zur
XCI-Box dürfen nicht eingeklemmt werden.
 Die XCI-Box muss bauseitig montiert oder mit einer speziellen
Maschinenbefestigung (nachkaufbares Zubehör) an der Maschine
montiert werden.
 Die XCI-Box muss nach der Wandmontage im Servicefall zugäng-
lich sein.
 Die Montage und Verlegung der Anschlussleitungen zur XCI-Box
müssen fachgerecht erfolgen.
 Die werkseitig mitgelieferten Kabelzugentlastungen und Kabelver-
schraubungen mit den Gegenmuttern zum Anschluss externer Hard-
ware müssen verwendet werden.

de - deutsch
7
Funktionsweise
Durch die XCI-Box kann externe Hard-
ware von Miele und anderen Anbietern
an die Miele Professional Maschine an-
geschlossen werden. Externe Hardware
sind z.B. Kassiersysteme, Dosiersyste-
me, Spitzenlastanlagen, Drucksenso-
ren, externe Abluftklappen usw.
Diese Gebrauchs- und Montageanwei-
sung ist in erster Linie eine Anleitung
zum Anschließen von Kassiergeräten.
Über die Kassiergeräte hinausgehende
Anschlüsse anderer externer Hardware
müssen vom autorisierten Miele Kun-
dendienst ausgeführt werden.
Installation
Für die Instandsetzung, Änderung, Prü-
fung und Wartung elektrischer Geräte
sind die entsprechenden gesetzlichen
Grundlagen, Unfallverhütungsvorschrif-
ten und die gültigen Normen zu beach-
ten.
Die am Aufstellungsort gültigen Vor-
schriften der Energieversorgungsunter-
nehmen und Normen, die der elektri-
schen und allgemeinen Sicherheit die-
nen, müssen beachtet werden.
Verletzungsgefahr durch einen
Stromschlag.
Auch bei ausgeschalteter Maschine
kann Netzspannung an Bauteilen an-
liegen.
Vor Durchführung von Wartungs-
und Instandsetzungsarbeiten an der
Miele Professional Maschine ist eine
sichere Trennung von allen span-
nungsführenden Leitungen erforder-
lich.
Grundsätzlich muss eine Gerätesicher-
heitsprüfung nach VDE0701 durchge-
führt werden.
Die XCI-Box muss jederzeit für den Ser-
vicefall zugänglich sein.
Beachten Sie beim Anschließen der Zu-
satzkomponenten an die XCI-Box die
Abschnitte „Strombelastbarkeit der Ein-
und Ausgänge“ und „Kassiersystem in-
stallieren“.
Vor Befestigung der XCI-Box
– Die XCI-Box muss bauseitig fachge-
recht angeschraubt werden. Maße
zum Bohren der Wandlöcher siehe
Kapitel„“, Bild  am Ende dieser
Gebrauchs- und Montageanweisung.
– Alternativ kann die XCI-Box mit den
beiliegenden Klebestreifen an der
Wand befestigt werden. Beachten Sie
hierbei:
– Die Klebestreifen werden außen
und mittig auf die Rückseite ge-
klebt. Siehe Kapitel„“, Bild 
am Ende dieser Gebrauchs- und
Montageanweisung.
– Die Oberfläche der Wand muss
glatt, fest, fett- und staubfrei sein.
– Auf der Wand dürfen keine Struk-
turtapete, kein Strukturputz und
keine andere Oberfläche mit unge-
nügender Haftungseigenschaft
sein.
– Die maximale Montagehöhe darf
1,50m nicht überschreiten.
Die XCI-Box darf nicht über offene
Wasserstellen, Ablaufrinnen oder
ähnlichen Systemen installiert wer-
den.

de - deutsch
8
Stromschlaggefahr durch eine
herunterfallende XCI-Box.
Die XCI-Box kann durch eine falsche
oder defekte Befestigung herunter-
fallen, was zu einem elektrischen
Schlag führen kann.
Eine heruntergefallene XCI-Box darf
nicht mehr verwendet werden. Tau-
schen Sie die XCI-Box gegen eine
Neue aus oder lassen Sie diese
durch den Miele Kundendienst prü-
fen.
Installation durchführen
Instandsetzungsarbeiten dürfen grund-
sätzlich nur von einer Elektrofachkraft
unter Berücksichtigung der gültigen Si-
cherheitsbestimmungen durchgeführt
werden.
Trennen Sie die Miele Professional
Maschine von der Netzspannung.
Befestigen Sie die XCI-Box mit 4 bei-
liegenden Schrauben (4x40) und Dü-
beln (S6) an der Wand. Siehe Kapi-
tel„“, Bild.
Alternativ können Sie die XCI-Box mit
beiliegenden Klebestreifen an der
Wand befestigen. Siehe Kapitel„“,
Bild.
Führen Sie die Verbindung von der
XCI-Box zu der Miele Professional
Maschine und zu der externen Hard-
ware (z.B. Kassiersystem) durch.
Für angeschlossene externe Hardware
anderer Hersteller darf der Mindest-
querschnitt von 1,0mm2 bei einer ma-
ximalen Leitungslänge von 2,50m
nicht unterschritten werden.
Kabelzugentlastung montieren
Die Anschlusskabel der externen Hard-
ware müssen mit Kabelverschraubun-
gen und Kabelzugentlastungen an der
XCI-Box befestigt werden. Siehe Kapi-
tel„“, Bild  am Ende dieser Ge-
brauchs- und Montageanweisung.
Nehmen Sie den Deckel der XCI-Box
ab (2 Schrauben herausdrehen).
Entnehmen Sie eine oder mehrere
Kabelzugentlastungen a.
Stellen Sie die XCI-Box auf die
schmale Seite, sodass die verschlos-
senen Anschlusslöcher oben sind.
Drücken Sie mit einem Schrauben-
dreher das geprägte, runde Teil im
Anschlussloch b heraus.
Tipp: Durchstoßen Sie die umlaufende
Nut mit dem Schraubendreher an meh-
reren Stellen.
Stecken Sie die Gegenmutter hinein
c.
Schrauben Sie Gewindestück d auf.
Tipp: Schieben Sie die Schraubkappe
e über das Ende der Anschlussleitung
der externen Hardware.
Führen Sie die Anschlussleitung
durch das Gewindestück in die XCI-
Box.
Drehen Sie die Schraubkappe fest.
Die Schraubkappe schützt vor Feuch-
tigkeit und Staub.
Befestigen Sie die Anschlussleitung
mit der Kabelzugentlastung f.
Führen Sie die erforderlichen An-
schlüsse in der XCI-Box für die exter-
ne Hardware aus.
Schließen Sie den Deckel der XCI-
Box (2 Schrauben hineindrehen).

de - deutsch
9
Legende für Kabelzugentlastung im Ka-
pitel „“, Bild
aKabelzugentlastungen
bAnschlussloch
cGegenmutter
dGewindestück
eSchraubkappe
fKabelzugentlastung mit Schrauben
Programmierung
Nach der Installation der XCI-Box sind
an der zugehörigen Miele Professional
Maschine die Einstellungen für die ex-
ternen Funktionen durchzuführen.
Folgen Sie den Anweisungen in der
Gebrauchs- und Aufstellanweisung für
die Miele Professional Maschine.
Für die Kommunikation mit externer
Hardware (Kassiergerät, Dosierein-
heit ...) ist es erforderlich, Einstellungen/
Programmierungen an der Miele Profes-
sional Maschine durchzuführen.
Elektrischer Anschluss
Die XCI-Box wird durch die Miele Pro-
fessional Maschine mit Netzspannung
versorgt.
Die XCI-Box besitzt keinen zusätzlichen
Schalter Ein/Aus.
Beschädigung der XCI-Box
durch falsches Anschließen.
Die XCI-Box kann durch Überstrom
beschädigt werden.
Das Schalten der XCI-Box mit
Fremdspannung ist nicht zulässig.
Technische Daten
Spannung 200V–240V
Frequenz 50Hz/60Hz
Temperatur-
bereich für den Betrieb
2°C–35°C
Strombelastbarkeit der Ein-
und Ausgänge
Bei der Installation ist darauf zu ach-
ten, dass die Stromaufnahme der an-
zuschließenden Zusatzkomponenten
die zulässigen Einzelströme und Ge-
samtstromaufnahme im Neutralleiter
nicht überschreitet.
Bei der Installation ist darauf zu ach-
ten, dass durch den Anschluss der
Waschmaschine/des Trockners in
Kombination mit der XCI-Box und
der angeschlossenen Hardware der
Sicherungsstrom des Spannungsnet-
zes nicht überschritten wird.
Die Ein- und Ausgänge sind im Einzel-
nen für Ströme ausgelegt, wie im Ab-
schnitt „Tabelle Strombelastbarkeit“ be-
schrieben.
Das Schaltelement für Kontakt 3.3 ist so
ausgelegt, dass auch ein Gebläse mit
Frequenzumrichter geschaltet werden
kann.
Für angeschlossene externe Hardware
anderer Hersteller darf der Mindest-
querschnitt von 1,0mm2 bei einer maxi-
malen Leitungslänge von 2,50m nicht
unterschritten werden.

de - deutsch
10
Leerstandsensierung
An die Klemmbelegungen 4.1 und
4.2 wird die Leerstandsensierung ange-
schlossen. Diese entsprechen der
Schutzkleinspannung (Schutzklasse III).
Die Vorgaben der Sensorhersteller
müssen beachtet werden.
Die Leitungen müssen getrennt von
allen anderen Leitungen verlegt wer-
den.
Kassiersystem installieren
Kassiergerät im Zeitbetrieb
Das Anschlussschema hierzu finden
Sie am Ende dieser Gebrauchs- und
Montageanweisung im Kapitel („Ti-
med operation“).
– C4030, C4031, C4065, C4070,
C4080
– C5003
Kassiergerät im Programmbetrieb
Das Anschlussschema hierzu finden
Sie am Ende dieser Gebrauchs- und
Montageanweisung im Kapitel
(„Programme operation“).
– C4030, C4031, C4060, C4065,
C4070, C4080
– C5002, C5004
Legende
1 6
2 7 5
3 4
7-polige Kupplung des Kassier-
gerätes
Die 7-polige Kupplung des Kas-
siergerätes kann entfernt werden,
um die Leitungen direkt über die
Klemmen der XCI-Box anzu-
schließen.
XCI Klemmbuchsen der XCI-Box
CSchematische Darstellung der
elektrischen Verschaltung im
Kassiergerät
Zeitbetrieb
Programmbetrieb
Symbol für PE-Klemme (Erdung)

de - deutsch
11

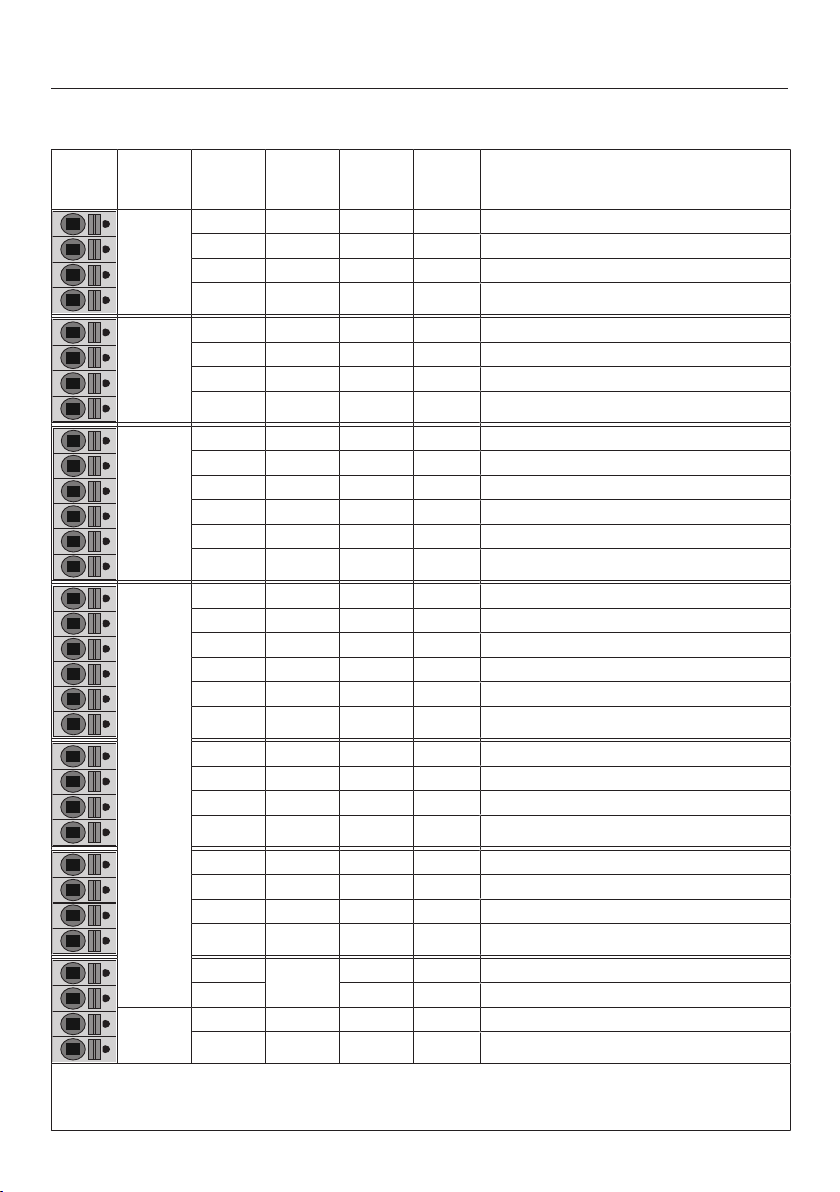

Tabelle Strombelastbarkeit
An-
wendung
Klemm-
be-
legung
Signal Signal-
richtung
Strom-
belast-
barkeit
Beschreibung
PE  Schutzleiter
PE  Schutzleiter
PE  Schutzleiter
PE  Schutzleiter
Spitzenlast
(DIN 18875)
1.1 L'  aEinschaltmeldung
1.2 L'  bHeizungsanforderung
1.3 L'  cHeizungsfreigabe
1.4 N'  dNeutralleiter
Kassiersystem
2.1 L'  Gerät betriebsbereit
2.2 L'  Programmstatus
2.3 L'  Programmkaufimpuls
2.4 N'  Zeitkaufsignal
2.5 N'  Spannungsversorgung
2.6 L  Spannungsversorgung
PWM (Waschmaschine): Dosierung
PDR (Trockner): Zusatzkomponenten
3.1 N'  1,0A Spannungsversorgung ext.
3.2 L  1,0A Spannungsversorgung ext.
3.3 L'  4,0A Dosierung 1/Zusatzgebläse
3.4 N'  4,0A Spannungsversorgung
3.5 L'  1,0A Dosierung 2/Abluftklappe
3.6 N'  1,0A Spannungsversorgung
3.7 L'  1,0A Dosierung 3/Signalleuchte/Hupe
3.8 N'  1,0A Spannungsversorgung
3.9 L'  1,0A Dosierung 4
3.10 N'  1,0A Spannungsversorgung
3.11 L'  1,0A Dosierung 5
3.12 N'  1,0A Spannungsversorgung
3.13 L'  1,0A Dosierung 6
3.14 N'  1,0A Spannungsversorgung
4.1 +13V  Leerstandsensierung*
4.2  Leerstandsensierung*
5.1 Codierung
5.2 Codierung
L' = geschaltete Phase, N' = geschalteter Neutralleiter
* siehe Abschnitt „Strombelastbarkeit der Ein- und Ausgänge“
Gesamtstrombelastung der Elektronik: siehe Abschnitt „Installation“.

cs - Obsah
12
česky..................................................................................................................... 13
Váš příspěvek kochraně životního prostředí ........................................................ 13
Bezpečnostní pokyny a varovná upozornění......................................................... 14
Princip funkce........................................................................................................ 16
Instalace ................................................................................................................ 16
Elektrické připojení................................................................................................ 18
Proudová zatížitelnost vstupů a výstupů............................................................... 18
Instalace inkasního systému ................................................................................. 19

cs - česky
13
Váš příspěvek kochraně život-
ního prostředí
Likvidace obalového materiálu
Obal chrání XCI Box před poškozením
během přepravy. Obalové materiály byly
zvoleny spřihlédnutím kaspektům
ochrany životního prostředí a kmož-
nostem jejich likvidace, ajsou tedy
recyklovatelné.
Vrácení obalů do materiálového cyklu
šetří suroviny a snižuje množství od-
padů. Váš specializovaný prodejce ode-
bere obal zpět.
Likvidace starého přístroje
Elektrické a elektronické přístroje často
obsahují hodnotné materiály. Obsahují
také určité látky, směsi a konstrukční
součásti, které byly nutné pro jejich
funkci a bezpečnost. Vdomovním od-
padu a při neodborném nakládání
mohou škodit lidskému zdraví a životní-
mu prostředí. Svůj starý přístroj proto
vžádném případě nedávejte do
domovního odpadu.
Místo toho využívejte oficiální sběrná a
vratná místa pro odevzdávání a zužit-
kování elektrických a elektronických
přístrojů zřízená obcemi, prodejci nebo
společností Miele. Podle zákona jste sa-
mi zodpovědní za vymazání případných
osobních údajů na likvidovaném starém
přístroji. Postarejte se prosím oto, aby
byl starý přístroj až do odvozu uložen
tak, aby se kněmu nedostaly děti.

cs - česky
14
Bezpečnostní pokyny a varovná upozornění
Tento XCI Box odpovídá předepsaným bezpečnostním předpisům.
Neodborné používání však může vést kporanění osob a věcným
škodám.
Nejprve si přečtěte tento návod kobsluze a montáži pro XCIBox.
Podává důležité pokyny kbezpečnosti, použití a údržbě XCIBoxu.
Tím chráníte sebe a zabráníte poškození svého přístroje.
Tento návod kobsluze a montáži uschovejte a předejte ho pří-
padnému novému majiteli.
Používání ke stanovenému účelu
 XCIBox je určený výhradně knavázání spojení mezi přístrojem
Miele Professional a externím hardware jako například systémem pro
vypnutí ve špičce, mincovním automatem, přídavným ventilátorem,
klapkou odtahu nebo dávkovacím čerpadlem. Jiné účely použití
mohou být nebezpečné.
Miele neručí za škody způsobené použitím odporujícím stanovenému
účelu nebo chybnou obsluhou.
 XCIBox je určený výhradně kpoužití vkombinaci spřístroji Miele
Professional spřipojovacím konektorem, jenž je součástí vybavení
zvýroby.
Technická bezpečnost
 Vestavbu a montáž XCIBoxu smí provádět jen kvalifikovaní elek-
trikáři, kteří zajistí předpoklady pro odborné používání.
 Před vestavbou zkontrolujte XCIBox ohledně viditelných vnějších
poškození. Poškozený XCIBox se nesmí instalovat a uvádět do
provozu.
 Vpřípadě závady nebo poškození se XCIBox nesmí opravovat.
Vtakových případech XCIBox pouze vyměňte za nový.

cs - česky
15
 XCIBox je od elektrické sítě odpojený jen tehdy, když je odpojení
přístroje Miele Professional provedeno podle údajů vnávodu kob-
sluze a instalaci.
 Připojovací vedení od přístroje Miele Professional kXCIBoxu se
nesmí přiskřípnout.
 XCIBox musí být namontován vmístě instalace nebo pomocí
speciálního přístrojového upevnění (příslušenství kdokoupení) na
přístroji.
 Po montáži na stěnu musí být XCIBox přístupný vpřípadě servi-
su.
 Montáž a uložení připojovacího vedení kXCIBoxu musí být prove-
deny odborně.
 Je nutno použít zvýroby dodané držáky kabelů a šroubení kabelů
spojistnými maticemi pro připojení externího hardware.

cs - česky
16
Princip funkce
Pomocí XCIBoxu lze připojit externí
hardware od Miele a jiných dodavatelů
kpřístroji Miele Professional. Externí
hardware jsou například inkasní sys-
témy, dávkovací systémy, zařízení pro
vypnutí ve špičce, tlakové snímače, ex-
terní klapky odtahu atd.
Tento návod kobsluze a montáži je
vprvní řadě návod pro připojení
inkasních přístrojů. Připojení jiného ex-
terního hardware nad rámec inkasních
přístrojů musí provést servisní služba
pověřená společností Miele.
Instalace
Při opravě, změně, zkoušce a údržbě
elektrických přístrojů je nutno dbát
příslušných zákonných podkladů, bez-
pečnostních předpisů a platných no-
rem.
Je nutno dbát platných předpisů ener-
getických zásobovacích podniků a no-
rem sloužících elektrické a všeobecné
bezpečnosti.
Nebezpečí úrazu elektrickým
proudem.
Součásti mohou být pod napětím sí-
tě ipři vypnutém přístroji.
Před prováděním údržbářských a
opravářských prací na přístroji Miele
Professional je nutné bezpečné od-
pojení všech vedení pod napětím.
Zásadně musí být provedena bezpeč-
nostní zkouška přístroje podle
VDE0701.
XCIBox musí být stále přístupný pro
případ servisu.
Při připojování přídavných komponentů
kXCIBoxu dbejte odstavců „Proudová
zatížitelnost vstupů a výstupů“ a „In-
stalace inkasního systému“.
Před připevněním XCIBoxu
– XCIBox musí být odborně našrou-
bován na místě instalace. Rozměry
kvrtání děr ve stěně viz kapitola„“,
obr. na konci tohoto návodu kob-
sluze a montáži.
– Alternativně lze XCIBox připevnit na
stěně přiloženými lepicími proužky.
Mějte přitom na paměti:
– Lepicí proužky se lepí vně a upro-
střed na zadní straně. Viz kapito-
la„“, obr. na konci tohoto ná-
vodu kobsluze a montáži.
– Povrch stěny musí být hladký a
pevný, bez tuků a prachu.
– Na stěně nesmí být tapeta se
strukturou, omítka se strukturou a
žádný jiný nedostatečně lepivý po-
vrch.
– Nesmí být překročena maximální
montážní výška 1,50m.
XCIBox nesmí být nainstalován nad
místa sotevřenou vodou, odtoková
korýtka nebo podobné systémy.

cs - česky
17
Nebezpečí úrazu elektrickým
proudem, když XCIBox spadne.
XCIBox může vinou chybného nebo
vadného upevnění spadnout, což
může vést kúrazu elektrickým prou-
dem.
Když XCIBox spadne, nesmí se již
používat. XCIBox vyměňte za nový
nebo ho nechte zkontrolovat servisní
službou Miele.
Provedení instalace
Opravářské práce smí provádět zá-
sadně jen kvalifikovaný elektrikář a musí
při nich respektovat platné bezpečnost-
ní předpisy.
Odpojte přístroj Miele Professional od
napětí sítě.
Připevněte XCIBox na stěně 4při-
loženými šrouby (4x40) a hmoždin-
kami (S6). Viz kapitola„“, obr..
Alternativně můžete XCIBox připevnit
na stěně přiloženými lepicími proužky.
Viz kapitola„“, obr..
Připojte XCIBox kpřístroji Miele
Professional a kexternímu hardware
(například inkasnímu systému).
Pro připojení externího hardware ji-
ných výrobců nesmí být průřez vodičů
menší než 1,0mm2 při maximální dél-
ce vedení 2,50m.
Montáž držáku kabelu
Připojovací kabely externích hardware
musí být připevněny kXCIBoxu pomocí
kabelových objímek a držáků kabelů.
Viz kapitola„“, obr. na konci toho-
to návodu kobsluze a montáži.
Sundejte víko XCIBoxu (vyšroubujte
2šrouby).
Odejměte jeden nebo několik držáků
kabelů a.
Postavte XCIBox na úzkou stranu
tak, aby uzavřené připojovací otvory
byly nahoře.
Šroubovákem vytlačte vyraženou,
kulatou součást vpřipojovacím otvo-
ru b.
Tip: Na několika místech propíchněte
šroubovákem obvodovou drážku.
Zastrčte pojistnou matici c.
Našroubujte součást se závitem d.
Tip: Nasuňte šroubovací krytku e na
konec připojovacího vedení externího
hardware.
Veďte připojovací vedení skrz součást
se závitem do XCIBoxu.
Utáhněte šroubovací krytku.
Šroubovací krytka chrání před vlhkostí a
prachem.
Připevněte připojovací vedení
držákem kabelu f.
Vyveďte potřebné přípoje vXCIBoxu
pro externí hardware.
Zavřete víko XCIBoxu (zašroubujte
2šrouby).

cs - česky
18
Legenda pro držák kabelu vkapitole
„“, obr.
adržáky kabelů
bpřipojovací otvor
cpojistná matice
dsoučást se závitem
ešroubovací krytka
fdržák kabelu se šrouby
Programování
Po instalaci XCIBoxu je třeba na
příslušném přístroji Miele Professional
provést nastavení pro externí funkce.
Řiďte se pokyny vnávodu kobsluze a
instalaci přístroje Miele Professional.
Pro komunikaci sexterním hardware
(inkasní přístroj, dávkovací jednotka ...)
je potřeba provést nastavení/
programování na přístroji Miele Profes-
sional.
Elektrické připojení
Přístroj Miele Professional napájí
XCIBox napětím sítě.
XCIBox nemá další vypínač zap./vyp.
Poškození XCIBoxu chybným
připojením.
XCIBox se může poškodit nadprou-
dem.
Spínání XCIBoxu cizím napětím není
přípustné.
Technické údaje
napětí 200V–240V
frekvence 50Hz/60Hz
teplotní
rozsah pro provoz
2°C–35°C
Proudová zatížitelnost vstupů a
výstupů
Při instalaci je nutno dbát na to, aby
proudové odběry připojovaných pří-
davných komponentů nepřekročily
přípustné jednotlivé proudy a celkový
proudový odběr vneutrálním vodiči.
Při instalaci je nutno dbát na to, aby
připojením pračky nebo sušičky
vkombinaci sjednotkou XCIBox a
připojeným hardware nebyl pře-
kročen proud pojistky napěťové sítě.
Jednotlivé vstupy a výstupy jsou di-
menzovány na proudy, jak je popsáno
vodstavci „Tabulka proudové zatíži-
telnosti“.
Spínací prvek kontaktu 3.3 je di-
menzován tak, aby bylo možné spínat
také ventilátor sfrekvenčním měničem.
Pro připojení externího hardware jiných
výrobců nesmí být průřez vodičů menší
než 1,0mm2 při maximální délce vedení
2,50m.
Indikace prázdného stavu
Ke svorkám 4.1 a 4.2 se připojuje
snímač prázdného stavu. Ty odpovídají
ochrannému malému napětí (třída
ochranyIII).
Je nutno respektovat specifikace vý-
robců snímačů.
Vedení musí být uložena odděleně
od všech ostatních vedení.

cs - česky
19
Instalace inkasního systému
Inkasní přístroj včasovém provozu
Příslušné připojovací schéma najdete
na konci tohoto návodu kobsluze a
montáži vkapitole („Timed ope-
ration“).
– C4030, C4031, C4065, C4070,
C4080
– C5003
Inkasní přístroj vprogramovém
provozu
Příslušné připojovací schéma najdete
na konci tohoto návodu kobsluze a
montáži vkapitole („Programme
operation“).
– C4030, C4031, C4060, C4065,
C4070, C4080
– C5002, C5004
Legenda
1 6
2 7 5
3 4
7pólový konektor inkasního
přístroje
7pólový konektor inkasního
přístroje lze odstranit pro připo-
jení vedení přímo přes svorky
XCIBoxu.
XCI zásuvky XCIBoxu
Cschematické znázornění elek-
trického zapojení vinkasním
přístroji
časový provoz
programový provoz
symbol svorky PE (uzemnění)

cs - česky
20
Tabulka proudové zatížitelnosti
po-
užití
obsa-
zení
svorek
signál směr
signálu
proud.
zatíži-
telnost
popis
PE  ochranný vodič
PE  ochranný vodič
PE  ochranný vodič
PE  ochranný vodič
vypnutí ve
špičce
1.1 L'  aZařízení zapnuto
1.2 L'  bpožadavek na topení
1.3 L'  cuvolnění topení
1.4 N'  dnapájecí napětí
inkasní systém
2.1 L'  přístroj připraven kprovozu.
2.2 L'  status programu
2.3 L'  impulz zakoupení programu
2.4 N'  signál zakoupení času
2.5 N'  napájecí napětí
2.6 L  napájecí napětí
PWM (pračka): dávkování
PDR (sušička): přídavné komponenty
3.1 N'  1,0A napájecí napětí ext.
3.2 L  1,0A napájecí napětí ext.
3.3 L'  4,0A dávkování1/přídavný ventilátor
3.4 N'  4,0A napájecí napětí
3.5 L'  1,0A dávkování2/klapka odtahu
3.6 N'  1,0A napájecí napětí
3.7 L'  1,0A dávkování3/ signálka/ klakson
3.8 N'  1,0A napájecí napětí
3.9 L'  1,0A dávkování4
3.10 N'  1,0A napájecí napětí
3.11 L'  1,0A dávkování5
3.12 N'  1,0A napájecí napětí
3.13 L'  1,0A dávkování6
3.14 N'  1,0A napájecí napětí
4.1 +13V  indikace prázdného stavu*
4.2  indikace prázdného stavu*
5.1 kódování
5.2 kódování
L' = spínaná fáze, N' = spínaný neutrální vodič
* viz odstavec „Proudová zatížitelnost vstupů a výstupů“
Celková proudová zatížitelnost elektroniky: viz odstavec „Instalace“.
