Miles Industries 541BPC Installation instructions

4001165-06
Note: This kit must be installed or serviced by a qualified
installer, service agency or gas supplier. These instructions
are to be used in conjunction with the main installation
instructions for the above listed heater model.
WARNING: If the information in these instructions is not
followed exactly, a fire or explosion may result causing
property damage, personal injury or loss of life.
FOR INSTALLATION WITH A VALOR 530 ENGINE READ THE
FOLLOWING INSTRUCTIONS.
FOR 530 ENGINE CONFIGURATIONS AND VENTING, REFER TO MAIN
INSTALLATION BOOKLET SUPPLIED WITH THE ENGINE.
PORTRAIT
Bolero Cast Front
541BPC
Approved for use with Valor heater model 530 only
Installation and Owner’s Manual
©2013, Miles Industries Ltd.
INSTALLER
Leave this manual
with the appliance.
CONSUMER
Retain this manual
for future reference.
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
WARNING
!
A barrier designed to reduce the risk of burns from the hot viewing
glass is provided with this appliance and shall be installed
for the protection of children and other at-risk individuals.

2
Casting Tolerances
Due to the nature of cast iron, dimensional consistency
may vary from one unit to the next and some variation
in surface finish and flatness is to be expected. We
have done our best to control and make allowance for
this; however some variation is inevitable.
Applications
The Valor model 530 heater with the 541BPC Bolero
Front comes ready for installation as a zero clearance
unit into combustible type framing, without need for a
separate zero clearance kit. The 530 installed without
the standard zero clearance stand-off spacers may also
be installed into existing solid-fuel burning fireplaces
provided space and local codes permit.
Hearth Requirements
A 7/8” high plinth is supplied to raise the heater and
ensure a base at the proper height for the cast front to
sit on regardless of floor finish height. If not using the
plinth supplied, you MUST make allowance for floor
finish and raise (shim) the heater up so the bottom
of the heater sits at the finished floor/hearth height,
otherwise, the cast front will not sit at the proper height.
A non-combustible hearth is not required in front of this
appliance.
Kit Contents
1 Cast Frame Assembly fitted
with Barrier Screen
1 Top Baffle
2 Mounting Hooks
1 Framing Plate
1 Plinth
1 Rear Base Support
1 ZC Stand-off LH
1 ZC Stand-off RH
1 Insulation Layer
1 Pack of screws
Floor Requirements
The 530 heater is approved for installation directly
on any combustible material other than soft flooring
material such as carpet or vinyl.
Mantel Requirements
The 541BPC Bolero Front may be installed with
combustible mantels provided clearances are
maintained as indicated in the Dimensions and
Clearances, and Framing diagrams below and on
the following page. Be aware that although safe,
some combustible materials and finishes at the
listed clearances may, over time, discolor, warp, or
show cracks. Care should be taken when choosing
materials—consult your fireplace dealer.
Insulation
Layer
Stand-offs (2)
Top Baffle
Hooks
Cast Front
Barrier Screen
Framing Plate
w/brackets
Plinth
Rear Base
Support

3
12”
10”
1” max.
1/2” min.
5”
6-5/8”
dia. 3”
Mantel
leg
See table
D
Plinth
(optional) E
26”
7/8” High
Raised
Plinth
Top
Outlet
Mantel
‘X’
ZC Stand-os
12”
10”
3”
Framing
Plate
Min. 36” to
combustible
materials
1”
‘Y’ Insul.
31-1/4”
25-1/4”
21-5/8”
5-1/2” to knob
7/8” High
Raised Plinth
26-1/4”
20”
29”
(cast front)
31-1/4”
(framing plate)
23-1/4”
(framing plate)
(cast front)
26”
Dimensions & Clearances
Mantel depth “X” Min. clearance “Y”
1”– 6” 33”
7”– 8” 34”
9” – 12” 38”
12” + 38” + 1” for every
inch beyond 12”
Mantel leg
projection “D”
Min. clearance from
appliance side “E”
Up to 8” 0”
More than 8” 6”

4
Framing
The 541BPC Bolero Front comes
supplied with a framing plate for zero
clearance applications. The framing
plate is painted black and may be left
exposed beyond the perimeter of the
cast iron front or may be covered with
non-combustible material if desirable.
• A non-combustible hearth is not
necessary in front of this appliance.
• The appliance is approved to install
directly on wood sub-flooring.
• Any framing construction must be
clear of stand-offs.
• Be aware that the area of 7½” x 26¼”
(19 cm x 67 cm) immediately above
the framing plate must be constructed
with non-combustible materials as
shown in figures.
non-combustible finish
and backing required
Tighten screws after wall finish
to pull brackets tight
Cast Front
Framing Plate
Cover brackets
Cover Framing Plate
up to holes
Wall Finish
(note: any material
covering framing plate
or within 7-1/2”at top
must be non-combust.
non-combustible finish
& backing required
Mount Brackets to Heater
Install Framing Plate
flush with framing or
butt drywall to plate
and run finish over plate
Raised plinth
not shown
Framing Plate
Header Location for
Rear Vent Installations
Brackets Screwed tight
to Plate
Wall Finish
Combustible or
non-combustible
Framing Plate Protudes
by desired wall finish
thickness
Bend Tabs out
for desired wall
finish thickness
Tab Detail
Cast Front
Covers Brackets
Non-Combust.
Mat’l only
Above
Framing Plate
Raised plinth
not shown
Framing plate exposed
Framing plate covered

5
Top of finished
hearth or floor
Wall Finish
26-1/4”
31-1/2”
to header &
wall finish
(includes
plinth -
reduce by
7/8”if not
using plinth)
7-1/2”
minimum
This part of wall
must be
non-combustible
(cement board or
similar)
Minimum 12”
(Allow extra for rear vent elbows)
Top of finished
hearth or floor
Wall Finish
Note: Header
is raised to
accomodate top
vent clearances
39”
to header
(includes
plinth;
reduce by
7/8”if not
using plinth)
31-1/2”
to header
(includes
plinth;
reduce by
7/8”if not
using plinth)
7-1/2” minimum
This part of
wall must be
non-combustible
(cement board
or similar)
Minimum 12” 26-1/4”

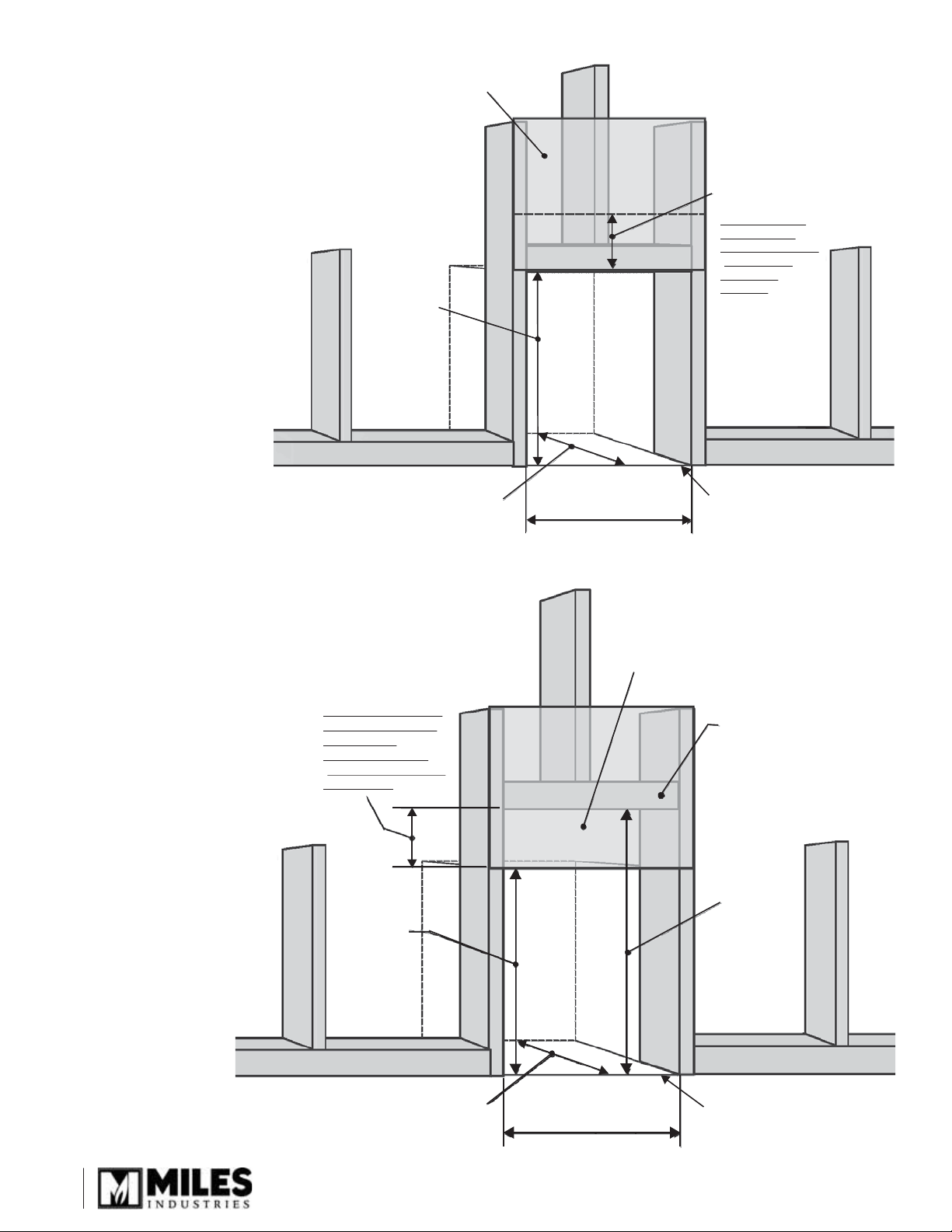

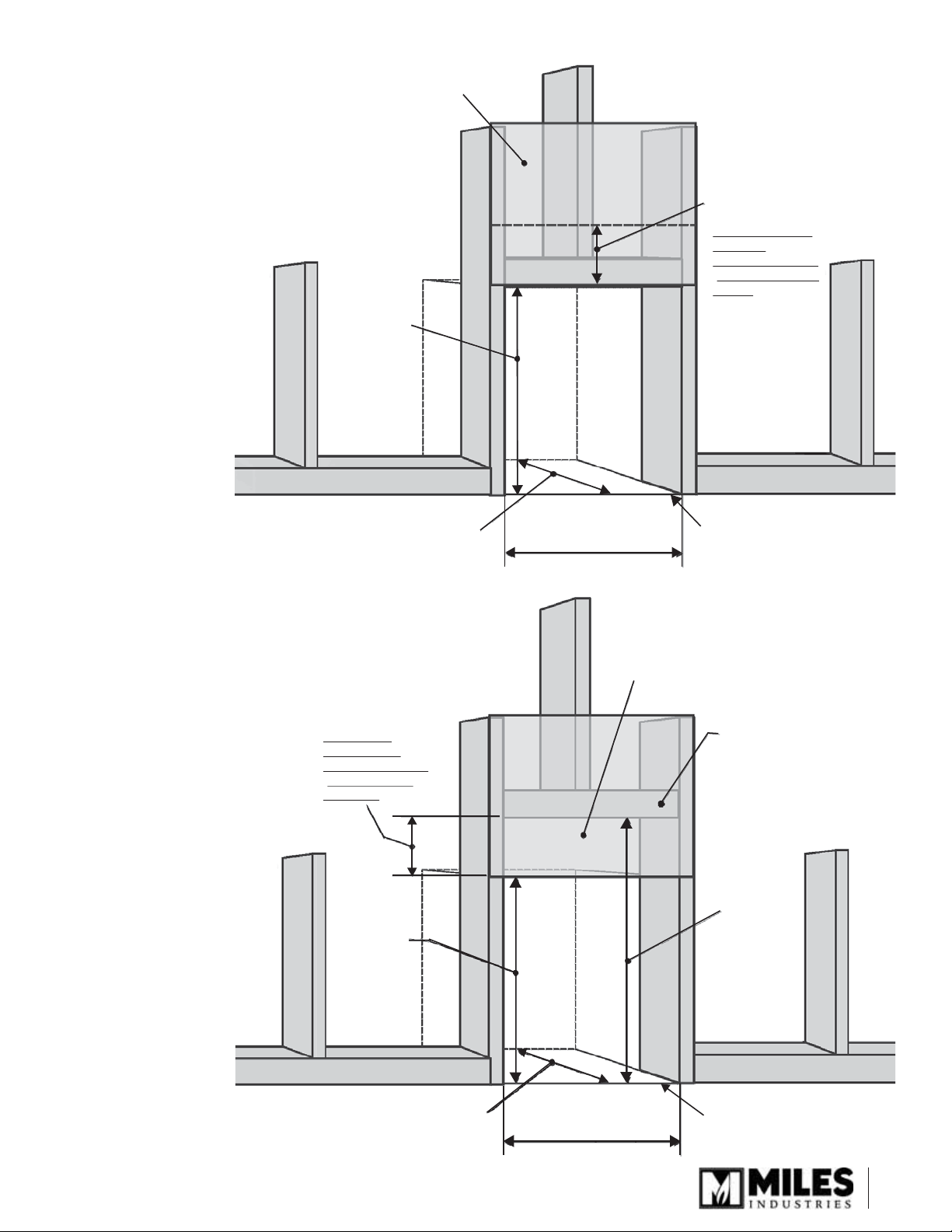

Rear vent framing
Top vent framing

6

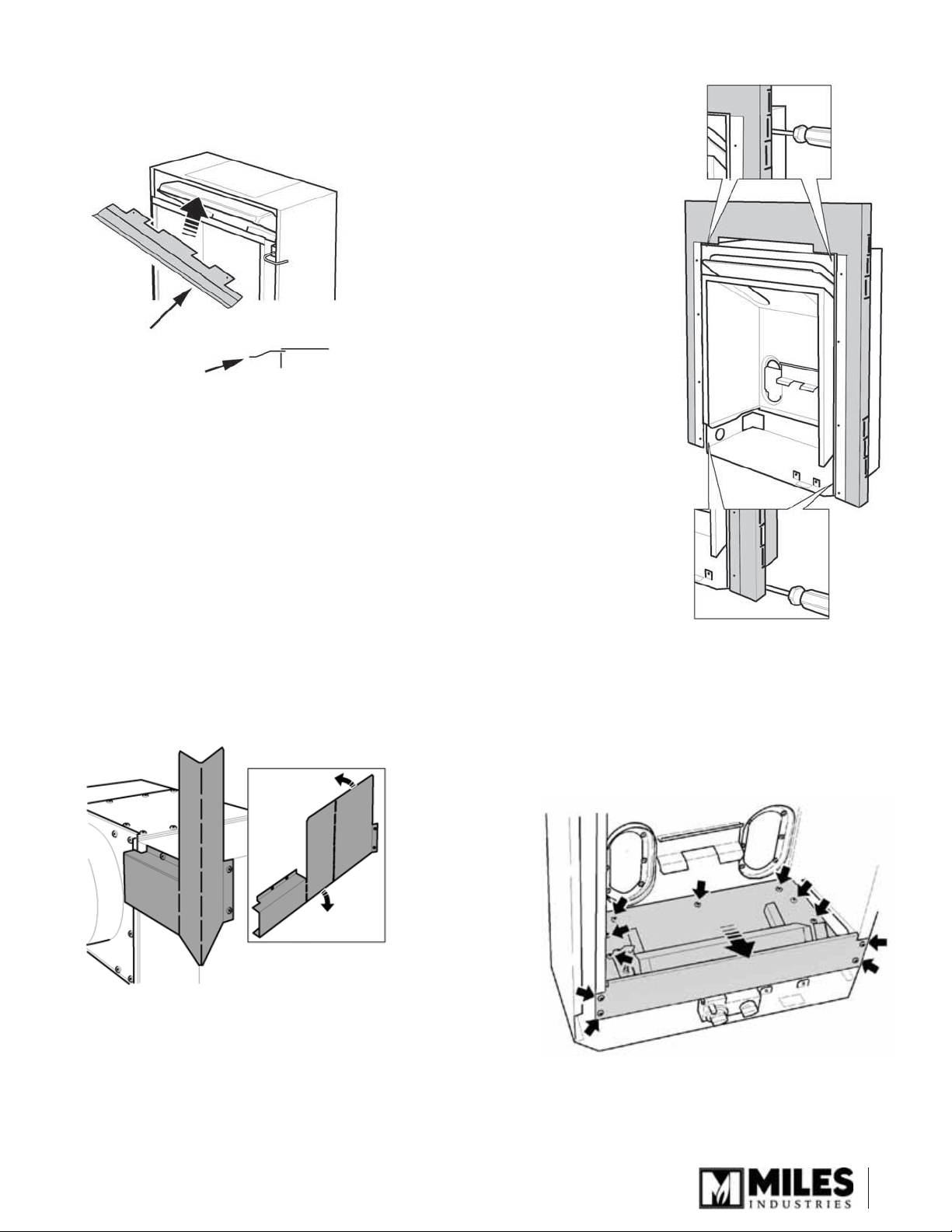

Installation
1. Fit the top baffle under the top panel of the
appliance case. Secure with 2 thread forming
screws.
2. Fit the stand-off spacers. The stand-off spacers for
these installations are supplied flat. These spacers
are left and right handed.
! Warning: Failure to install the stand-off spacers
may result in a fire hazard.
a) Remove the 2 screws near each of the rear top
corners of the appliance and the 2 screws near
the rear top of each side.
b) Bend the spacers as shown.
c) Screw the spacers to the rear of the appliance
using the screws just removed.
d) Bend the side wings of the spacers to align the 2
holes in each spacer with those in the appliance
sides. Secure the spacers using the screws just
removed.
Install top baffle
offsetting
downwards
Heater
3. Mount the framing plate to the appliance.
4. Secure the framing
plate and brackets
to the sides of the
appliance case with
4 thread cutting
screws supplied.
Screw from the
outside through the
access holes in the
framing plate.
Note: There are
alternate methods of
finishing around the
framing plate—either
leaving it exposed
or recessing it and
covering it up with
the wall finish. See
page 4.
5. Install plinth and rear base support below firebox
(optional).
The purpose of the plinth is to allow the appliance
to be placed on a rough subfloor, such as plywood,
without regard for the additional thickness of floor
finishes as the appliance bottom must otherwise be
placed at the finished hearth height or the front trims
will not fit on the appliance properly.
a) Detach the burner module from the appliance by
removing its 11 screws.

7
4”
(102 mm)
total
insulation
Cut out insulation
for top vent installation
Pull forward to expose
width of 5”
b) Fit the rear base support under the rear of the
appliance attaching it to the appliance back
panel with 2 x 3/8” thread cutting (pointed end)
screws.
c) Fit the front plinth under the appliance front with
2 thread forming screws.
6. Install top insulation layer. For top vent outlet
appliances, cut out a circle at the center of the
insulation layer for the vent collar. Place the
insulation layer on top of the appliance case inboard
of the stand-off spacers.
Warning: Failure to install the insulation layer
may cause a fire hazard and voids warranty.
7. If the hooks have been shipped loose with the cast
front, fix them to the front at its top corners.
8. Install the barrier screen by pushing in the bottom
first to hook the clips to the frame, sliding it down
behind the fender and pushing the top in so the clips
snap into place.
space between
the edge of screen
and hook is larger
at the top than at
the bottom
top
bottom
front view

8
Cleaning
To clean the barrier screen use a soft brush. To clean
the polished cast front, use mild soap and water.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the fireplace glass window, refer to the
owner’s manual supplied with the appliance.
DO NOT clean the glass with ammonia.

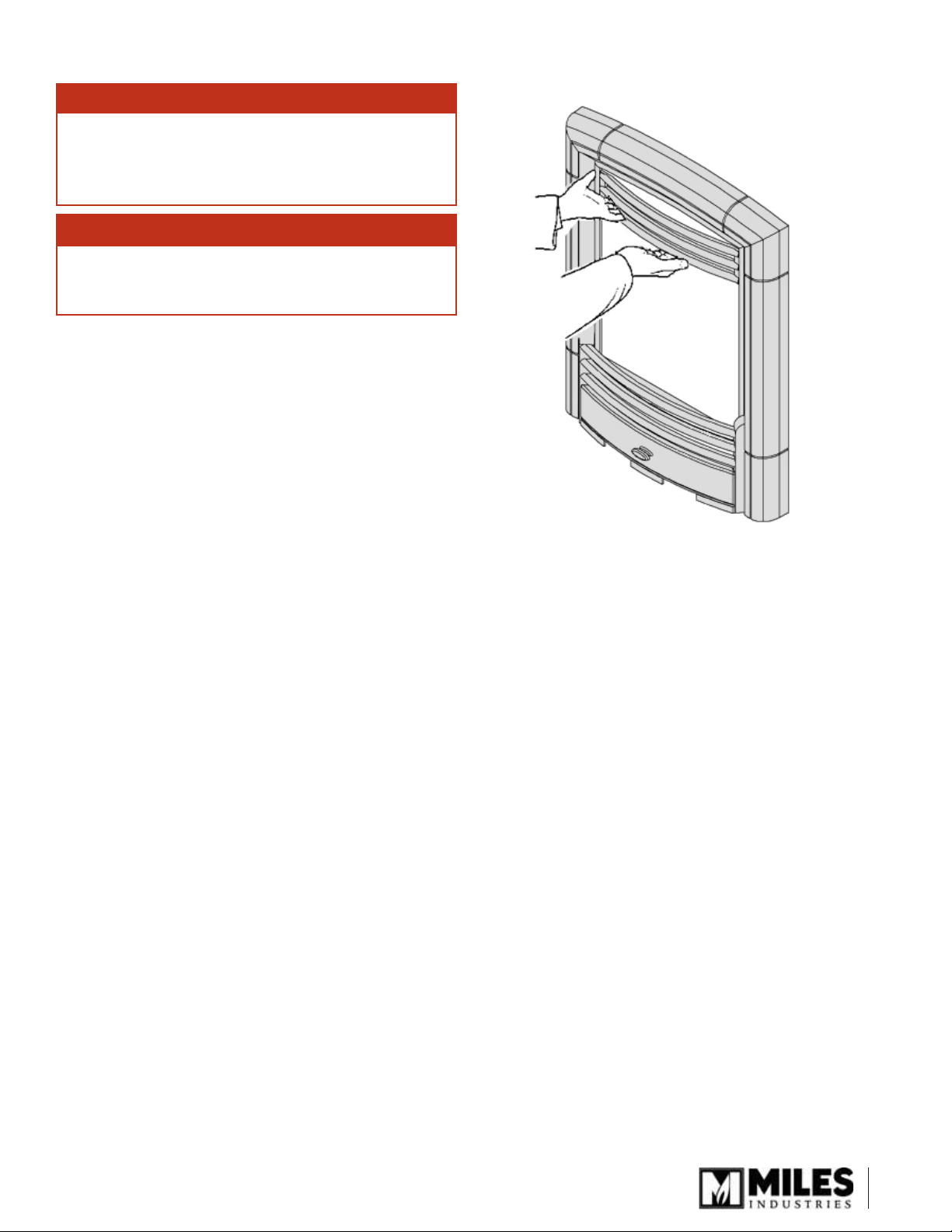

Removing the front unit
1. Remove the barrier screen by first pulling out the top
of the screen and then unhooking the bottom.
2. Unhook the cast front. Lift it up by holding the
louvres. DO NOT lift by holding the top.
Always securely replace the window, the front
and the barrier screen before lighting.
WARNING
FOR YOUR SAFETY, ensure the barrier
FOR YOUR SAFETY, ensure the barrier
screen is reinstalled on the fireplace
screen is reinstalled on the fireplace
after maintenance.
after maintenance.
WARNING
DO NOT TOUCH THE BARRIER SCREEN,
DO NOT TOUCH THE BARRIER SCREEN,
THE CAST FRONT OR THE GLASS WHILE
THE CAST FRONT OR THE GLASS WHILE
THEY ARE HOT!
THEY ARE HOT!
Let the fireplace cool first
Let the fireplace cool first
before cleaning it.
before cleaning it.

9

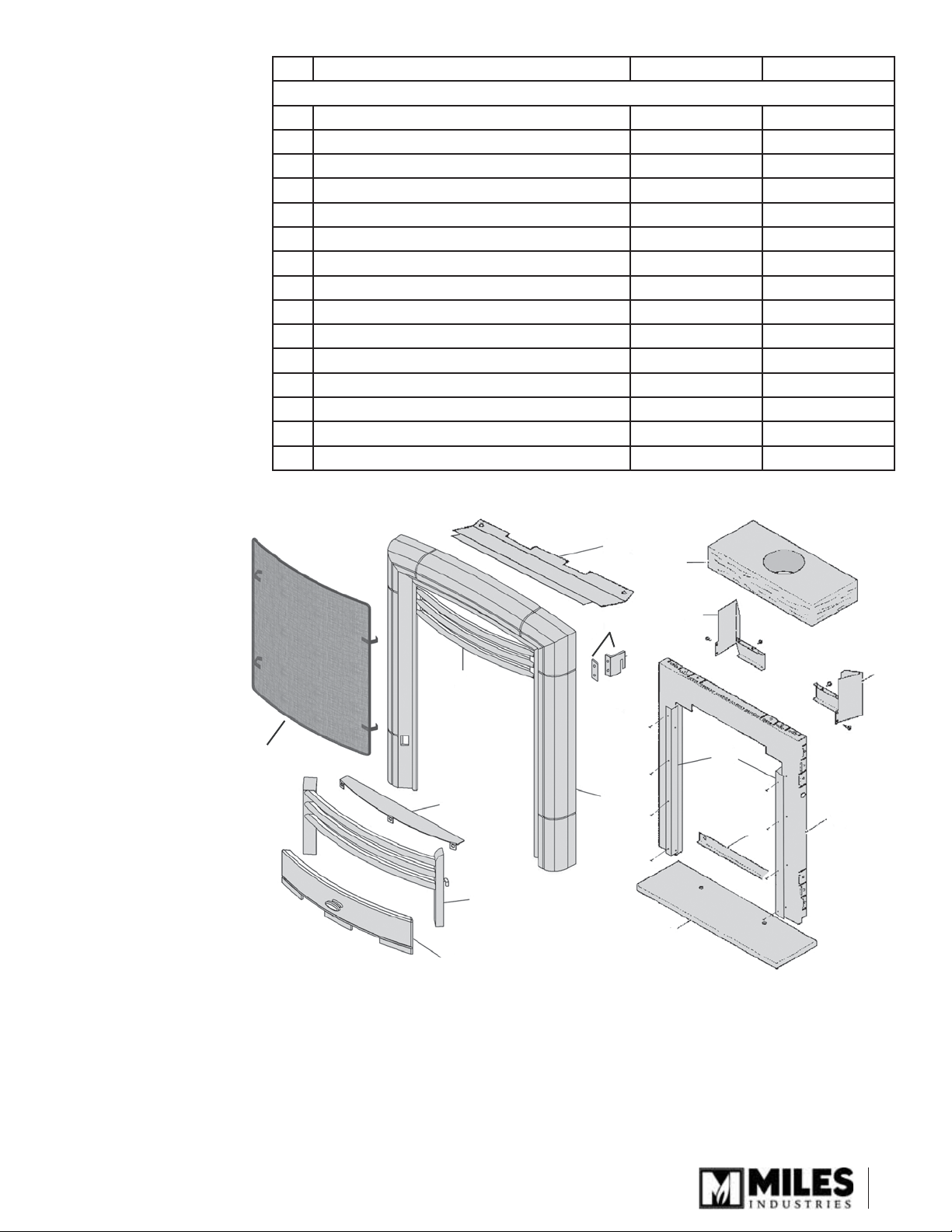

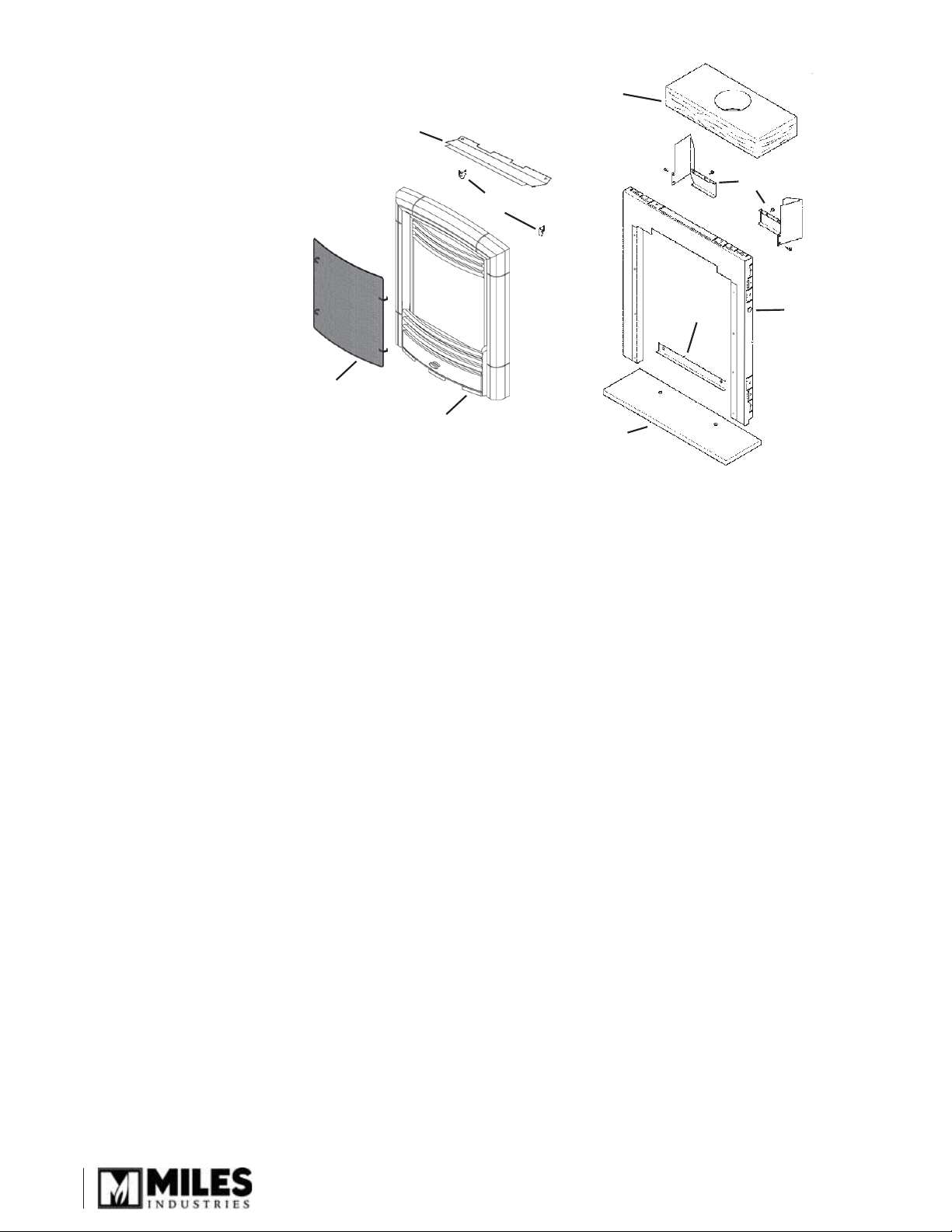

Repairs Parts List # Description Number Alternate no.
1 Ashpan Door 4000465 4000465
2 Cast Fender 4000468 4000468
3 Lower Shield 4000503BY 4000503BY
4 Cast Frame 4000466 4000466
5 Upper Cast Louvre 4000467 4000467
6 Mounting Hooks, Spacers & hardware (2) 4001209 4001209
7 Top Baffle 4000484BY 4000484BY
8 Rear Base Support 569079 340B236
9 Plinth 569059 350K967
10 Framing Plate 4000469 4000469
11 Heater Mounting Bracket (2) 4000488 4000488
12 ZC Stand-off LH 569039 340B235
13 ZC Stand-off RH 569029 340B234
14 Insulation Layer 569049 620B987
15 Barrier Screen 4003289 4003289
1
2
34
5
6
15
7
10
8
9
13
14
12
11
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

10
POUR INSTALLATION AVEC LE FOYER VALOR 530, SUIVEZ LES
DIRECTIVES AUX PAGES SUIVANTES.
POUR LA CONFIGURATION ET L’ÉVACUATION DU FOYER, CONSULTEZ
LE GUIDE D’INSTALLATION FOURNI AVEC LE FOYER VALOR 530.
Note: Ce kit doit être installé ou réparé par un installateur qualifié,
une agence de service certifiée ou un fournisseur de gaz. Ces
instructions doivent être utilisées conjointement avec les instructions
d’installation des modèles de foyers Valor indiqués ci-dessus.
MISE EN GARDE: Si les instructions fournies dans le
présent manuel ne sont pas suivies à la lettre, un feu ou
une explosion pourraient résulter et causer des dommages
matériels, des blessures ou la mort.
PORTRAIT
Devanture de fonte Bolero
541BPC
Homologuée par la CSA pour utilisation exclusive avec les foyer Valor 530
Guide d’installation et du consommateur
LE PREMIER
FOYER À GAZ RADIANT
MC
®
INSTALLATEUR : Laissez cette notice avec l’appareil.
CONSOMMATEUR : Conservez cette notice pour consultation ultérieure.
UNE SURFACE VITRÉE CHAUDE PEUT
CAUSER DES BRÛLURES.
LAISSEZ REFROIDIR LA SURFACE VITRÉE
AVANT D’Y TOUCHER.
NE PERMETTEZ JAMAIS À UN ENFANT
DE TOUCHER LA SURFACE VITRÉE.
AVERTISSEMENT
!
Une grille de protection conçue pour réduire les risques de brûlures sur la vitre
chaude de la fenêtre est fournie avec cet appareil et doit être installée pour la
protection des enfants et autres individus à risques.

11
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du
même moule peuvent montrer de légères variations
dans leurs dimensions et leur finition. Nous faisons tout
ce qui est possible pour limiter ces variations qui ne
peuvent cependant pas être éliminées.
Applications
Le foyer Valor 530 combiné à la devanture Bolero
541BPC est prêt à installer comme appareil à
dégagement zéro dans une charpente combustible
sans toutefois nécessiter de kit à dégagement zéro. Le
530 installé sans les écarteurs à dégagement zéro peut
aussi être installé dans un foyer à combustibles solides
existant en autant que l’espace et la règlementation
locale le permettent.
Exigences pour la base de foyer
Une plinthe de 7/8” d’épaisseur est incluse avec la
devanture. Cette plinthe permet de soulever le foyer de
façon à ce que la devanture de fonte, une fois installée,
soit à la bonne hauteur, peu importe la finition du
plancher. Si la plinthe n’est pas utilisée, assurez-vous
que le bas du foyer soit soulevé avec un cale mince
pour être égal à la surface de la finition du plancher ou
de la base de foyer. Autrement, la devanture ne pourra
être installée à la bonne hauteur.
Une base de foyer non-combustible n’est pas
nécessaire devant le foyer.
Contenu du kit
1 Devanture en fonte avec
Grille de protection
1 Déflecteur d’air
2 Crochets
1 Plaque d’encadrement
1 Plinthe
1 Support de base arrière
1 Écarteur gauche
1 Écarteur droit
1 Isolant
1 Paquet de vis
Exigences pour le plancher
Le foyer 530 est homologué pour installation
directement sur un plancher combustible sauf sur
des recouvrements souples comme la moquette ou le
vinyle.
Exigences pour le manteau de cheminée
La devanture Bolero 541BPC peut être installée avec
un manteau de cheminée combustible à condition de
respecter les dégagements indiqués aux schémas
ci-dessous et aux pages suivantes. Prenez note que,
même en respectant les dégagements requis, certains
matériaux combustibles, même s’ils sont sécuritaires,
peuvent, avec le temps, se décolorer, se déformer
ou craquer. Sélectionnez les matériaux avec soin et
consultez votre marchand au besoin.
Isolant
Écarteurs (2)
Déflecteur
Crochets
Devanture
de fonte
Grille de
protection
Plaque
d’encadrement
avec montants
Plinthe
Support de
base arrière

12
Dimensions et dégagements
Profondeur du
manteau “X”
Dégagement
minimum “Y”
1”– 6” 33”
7”– 8” 34”
9” – 12” 38”
12” + 38” + 1” pour chaque
poude après 12”
Saillie patte du
manteau “D”
Dégagement
minimum du côté
de l’appareil “E”
Jusqu’à 8” 0”
Plus de 8” 6”
12”
10”
5”
3”
D
E
26”
‘X’ 12”
10”
3”
1”
‘Y’
31-1/4”
25-1/4”
21-5/8”
5-1/2” du bouton
26-1/4”
20”
29”
31-1/4”
23-1/4”
26”
(plaque d’encadrement)
Plinthe de
7/8”de
hauteur
Plinthe de 7/8”
de hauteur
Plaque
d’encadrement
(plaque d’encadrement)
(devanture de fonte)
(devanture de fonte)
Manteau
Isolant
Écarteurs pour
dégagement zéro
Évacuation
sur le dessus
Plinthe
(facultative)
1/2”min.
1”max.
Diamètre
6-5/8”
Patte du
manteau
--voir table
Min. 36” des
matériaux
combustibles

13
Encastrement
La devanture Bolero 541BPC est fournie
avec une plaque d’encadrement pour
applications à dégagement zéro. La
plaque d’encadrement est peinte en
noir et peut être exposée autour de la
devanture ou elle peut être couverte d’un
matériau non-combustible si désiré.
• Une base de foyer non-combustible
n’est pas nécessaire devant le foyer
530.
• Le foyer 530 est homologué pour
installation directement sur un sous-
plancher de bois.
• Tout encastrement doit être dégagé
des écarteurs.
• Veuillez noter qu’un espace de
7½” sur 26¼” (19 sur 67 cm) situé
immédiatement au-dessus de la
plaque d’encadrement doit être
construit de matériau non-combustible
tel qu’indiqué aux schémas ci-contre
et à la page suivante.
Finition et soutien non-
combustibles seulement
Vissez solidement à l’encadrement
lorsque le mur est fini
Devanture de fonte
Encadrement
couvre les supports
Encadrement couvert
jusqu’aux trous de fixation
Finition du mur
Le matériau couvrant
l’encadrement ou
en-dedans de 7-1/2”du
dessus de l’encadrement
doit être non-combustible
Finition et soutien non-
combustible seulement
Fixez les supports à l’appareil
Installez l’encadrement
égal à la charpente ou
aboutez le gypse à
l’encadrement et finissez
le mur par dessus
Plinthe
non-montrée
Encadrement
Position de la poutre de tête
pour évacuation arrière
Supports fixés à la
plaque
Finition du mur -
combustible ou
non-combustible
L’encadrement dépasse de
la charpente selon
l’épaisseur de
la finition
du mur
Pliez les languettes
selon l’épaisseur de
la finition du mur
Détail des languettes
Devanture de fonte
couvre les supports
Matériaux non-
combustibles
seulement au-
dessus de la
plaque
d’encadrement
Plinthe
non-montrée
Plaque d’encadrement exposée
Plaque d’encadrement couverte

14
Surface du plancher fini
ou de la base de foyer
Finition du mur
26-1/4”
31-1/2”
de la poutre
de tête et
finition
du mur
(plinthe
incluse -
réduire de
7/8”si vous
n’utilisez pas
la plinthe)
7-1/2”
minimum
Cette partie du
mur doit être
non-combustible
(panneau de
ciment ou
similaire)
Minimum 12”
(permettre plus d’espace pour
les coudes de l’évacuation arrière)
Surface du plancher fini
ou de la base de foyer
Finition du mur
Note : La poutre de
tête est plus haute
pour accomoder les
dégagements pour
l’évacuation par
dessus
39”
à la poutre
de tête
(plinthe
incluse;
réduisez de
7/8”si vous
n’utilisez pas
la plinthe)
31-1/2”
à la poutre
de tête
(plinthe
incluse;
réduisez de
7/8”si vous
n’utilisez pas
la plinthe)
7-1/2” minimum
Cette partie du mur
doit être fabriquée
de matériau
non-combustible
(panneau de ciment
ou similaire)
Minimum 12” 26-1/4”
Encastrement pour
installations à
évacuation arrière
Encastrement pour
installations à
évacuation par dessus

15
Installez le déflecteur
du haut avec
déviation
vers le bas
Foyer
Installation
1. Placez le déflecteur du haut sous le panneau de
dessus de la boîte de foyer. Fixez-le avec 2 vis
autoformeuses. Assurez-vous que la déviation du
déflecteur est orientée vers le bas et l’avant.
2. Montez les écarteurs. Les écarteurs, un droit et un
gauche, sont fournis à plat.
! Mise en garde : Le défaut d’installer les
écarteurs peut créer un risque d’incendie.
a) Enlevez les 2 vis près des coins supérieurs
arrières de la boîte de foyer et 2 vis près des
coins supérieurs arrières des côtés.
b) Pliez les écarteurs tel qu’indiqué.
c) Fixez les écarteurs à l’arrière de la boîte de
foyer avec les vis retirées précédemment.
d) Pliez les ailerons des écarteurs et alignez les
2 trous avec les trous des côtés de la boîte de
foyer. Fixez les écarteurs avec les vis retirées
précédemment.
3. Placez la plaque d’encadrement sur l’appareil.
4. Fixez la plaque
d’encadrement aux
côtés de la boîte
de foyer avec 4 vis
auto-taraudeuses
fournies. Vissez la
plaque de l’extérieur
à travers les fentes
de ses côtés de la
plaque.
Note : Il y a 2
méthodes de finition
autour de la plaque
d’encadrement.
La plaque peut
être exposée
ou enfoncée et
recouverte d’un
matériau de finition.
Voir la section
Encastrement à la
page 13.
5. Installez la plinthe et le support arrière (facultatifs).
La plinthe permet de placer le foyer sur une surface
non-finie, tel que le contreplaqué, garantissant
la bonne hauteur pour la devanture, peu importe
l’épaisseur de la finition du plancher ou de la dalle
de foyer.
a) Tout d’abord, enlevez le module du brûleur en
dévissant ses 11 vis.

16
Épaisseur
totale de
l’isolant :
4”
(102 mm)
Coupez l’isolant pour
évacuation sur le dessus
Tirez vers l’avant pour
exposer une largeur de 5”
l’espace entre le
bord de la grille
et l’attache est
plus grand en
haut qu’en bas
haut
bas
vue avant
b) Fixez le support de base arrière à l’aide de 2 vis
autoformeuses de 3/8”.
c) Placez la plinthe sous le devant du foyer et
fixez-la à l’aide de 2 vis autoformeuses.
6. Placez l’isolant. Pour les installations à évacuation
par le dessus, découpez un cercle au centre
de l’isolant pour faciliter le passage du conduit
d’évacuation. Placez l’isolant sur le dessus de la
boîte de foyer à l’intérieur des écarteurs.
! Mise en garde : Le défaut d’installer l’isolant
peut créer un risque d’incendie.
7. Si nécessaire, vissez les crochets à l’arrière de
la devanture. Notez bien que les crochets droit et
gauche sont différents. Accrochez la devanture de
fonte aux coins supérieurs de la paroi intérieure de
la boîte du foyer.
8. Installez la grille de protection en insérant d’abord
les attaches du bas dans la devanture. Glissez
la grille derrière la base de feu et poussez sur le
haut de la grille afin que ses attaches supérieures
s’enclenchent.

17
Entretien
Pour nettoyer la grille de protection, utilisez une brosse
souple. Pour nettoyer la devanture de fonte polie,
utilisez une solution d’eau et savon doux.
Si la grille est endommagée, elle doit être rem-
placée par la grille conçue par le manufacturier
pour cet appareil.
Pour nettoyer la vitre de la fenêtre du foyer, consultez le
guide du consommateur fourni avec le foyer.
NE PAS nettoyer la vitre avec un produit à base
d’ammoniaque.
Enlèvement de la devanture
1. Enlevez la grille de protection en tirant sur le haut
de la grille et ensuite sur le bas.
2. Décrochez la devanture en la tenant sous la grille
du haut et la soulevant, tel que montré. NE PAS
soulever la devanture par son bord supérieur.
Toujours remettre la fenêtre, la devanture
et la grille de protection en place et les fixer
solidement avant d’allumer le foyer.
AVERTISSEMENT
NE TOUCHEZ PAS LA GRILLE DE PROTEC-
NE TOUCHEZ PAS LA GRILLE DE PROTEC-
TION, LA DEVANTURE OU LA FENÊTRE
TION, LA DEVANTURE OU LA FENÊTRE
LORSQU’ELLES SONT CHAUDES!
LORSQU’ELLES SONT CHAUDES!
Laissez le
Laissez le
foyer refroidir avant de le nettoyer.
foyer refroidir avant de le nettoyer.
AVERTISSEMENT
POUR RAISONS DE SÉCURITÉ, assurez-vous
POUR RAISONS DE SÉCURITÉ, assurez-vous
que la grille de protection est réinstallée sur le
que la grille de protection est réinstallée sur le
foyer après l’entretien.
foyer après l’entretien.

18
Liste de pièces # Description Numéro Autre no.
1 Garde-cendres 4000465 4000465
2 Base chantournée 4000468 4000468
3 Paroi de cache 4000503BY 4000503BY
4 Devanture de fonte 4000466 4000466
5 Grille du haut 4000467 4000467
6 Quincaillerie (crochets, cales et vis) (2) 4001209 4001209
7 Déflecteur du haut 4000484BY 4000484BY
8 Support de base arrière 569079 340B236
9 Plinthe 569059 350K967
10 Plaque d’encadrement 4000469 4000469
11 Support de montage (2) 4000488 4000488
12 Écarteur de dégagement gauche 569039 340B235
13 Écarteur de dégagement droit 569029 340B234
14 Isolant 569049 620B987
15 Grille de protection 4003289 4003289
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
1
2
34
5
6
15
7
10
8
9
13
14
12
11
