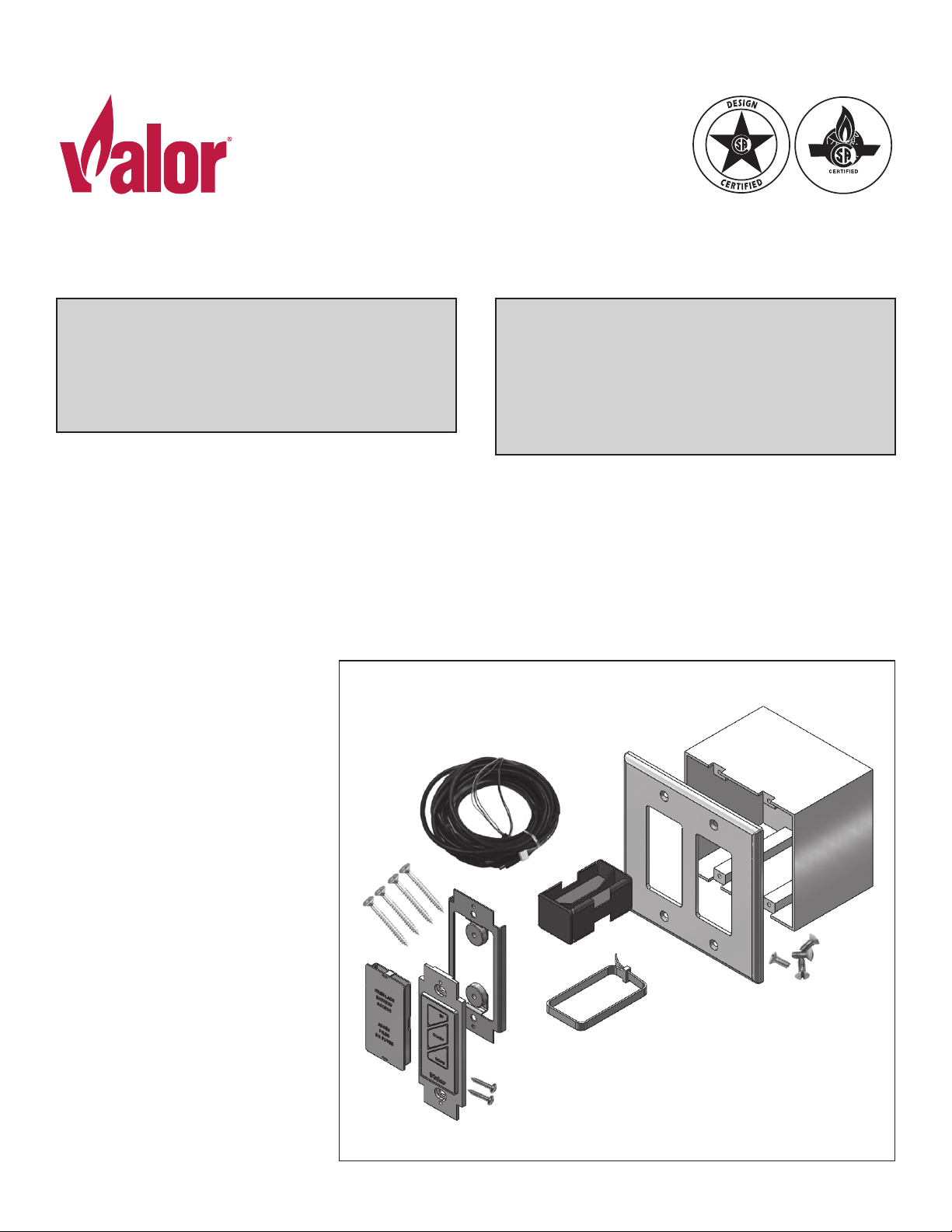

Kit Contents
1 Wall Switch
4 Screws
1 Battery Holder
1 Plate with magnets
1 Battery Cover assembly
1 Harness assembly - 35 ft
1 Junction Box
1 Cover plate and Screws
1 Cable tie
This kit must be installed or serviced by a
qualified installer, service agency or gas
supplier. These instructions are to be used
in conjunction with the main installation
instructions for the above listed heater
models.
If this kit is to be used on a Valor fireplace
installed outdoor, the position and
mounting of this assembly must be in
a sheltered place protected from the
elements (dry location).
The Remote Battery and Wall Switch Kit (RBWSK)
makes the fireplace batteries more accessible while
consolidating their location with the wall switch.
The batteries of the RBWSK are connected to the
fireplace receiver and therefore, no batteries are
necessary in the receiver or battery box.
Remote Battery and Wall Switch Kit RBWSK
Approved for use with Valor heater models using GV60 control system ONLY
INSTALLATION MANUAL
RBWSK

2

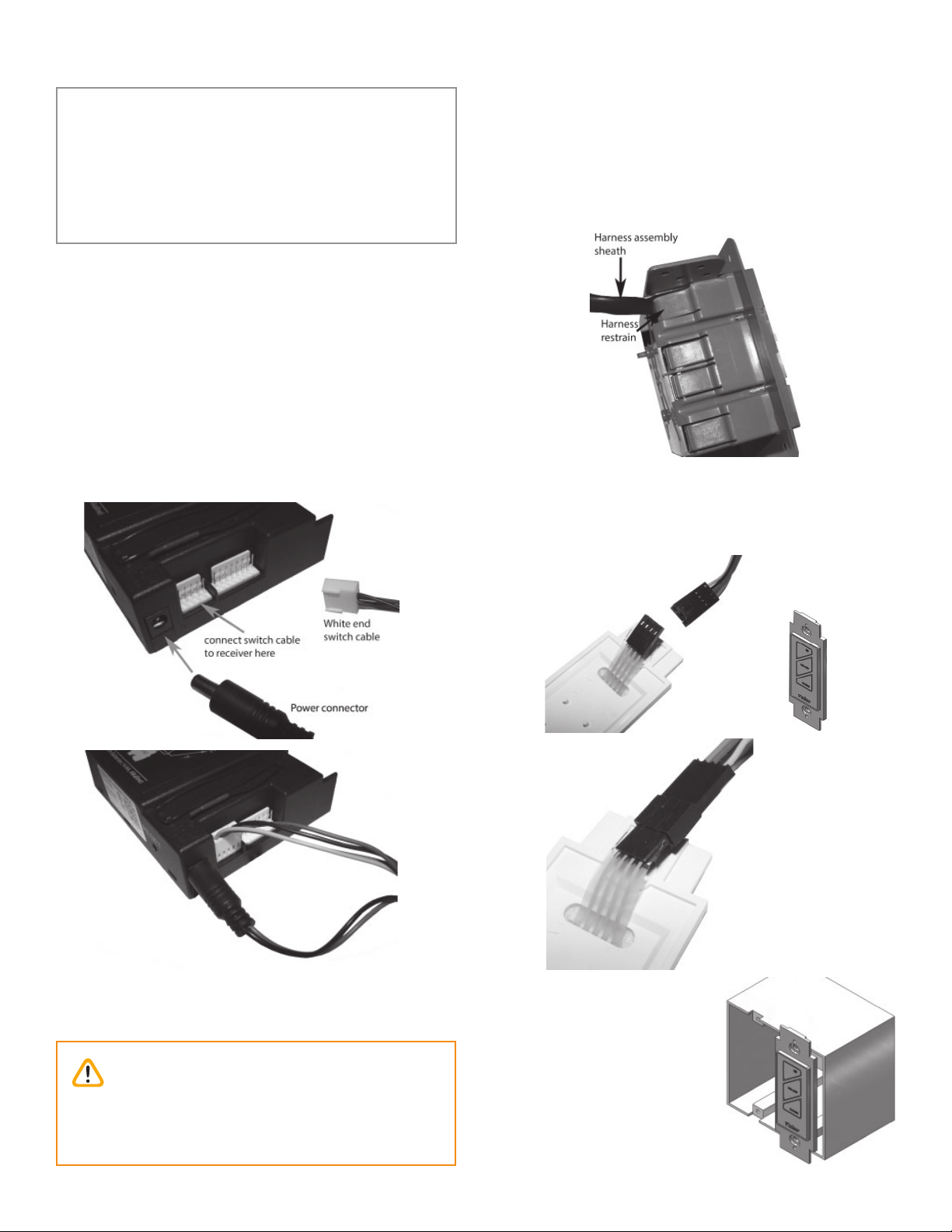

4. Run harness assembly to mounted position of
junction box, securing harness to framing using
insulated staples (not included).
5. Feed harness assembly through a restrain on rear of
junction box, feeding through until harness sheath
is pinched by retainer and providing sufficent length
to make connection to rear of switch and battery
holder.
6. Secure junction box to the mounting surface using
appropriate fasteners (not included).
7. Align Molex connection on switch cable of harness
assembly and connect to switch.
8. Mount switch plate to
junction box with 2 screws
provided.
Switch position left or right
to suit homeowner wishes.
Installation
Locate the receiver in the appliance’s case. Refer to the
appliance’s installation manual if necessary.
1. Pull out the receiver from its location to connect the
battery holder and wall switch.
2. Feed the ‘white connector end’ of the harness
assembly through side holes in fireplace liner body
to receiver. Ensure sufficient harness length to allow
for removal of receiver. Coil up any extra harness at
fireplace end.
3. Connect switch to auxillary 5 pin junction and
power connection to jack.
NOTE
If retrofitting this kit to an existing installed
fireplace, disconnect the battery box from the
receiver, remove the batteries and discard the
battery box. Refer to the fireplace installation
manual for the location.
Caution
Do not run the switch wire over the top of the
firebox. Route the wire so it does not contact
the firebox.

3

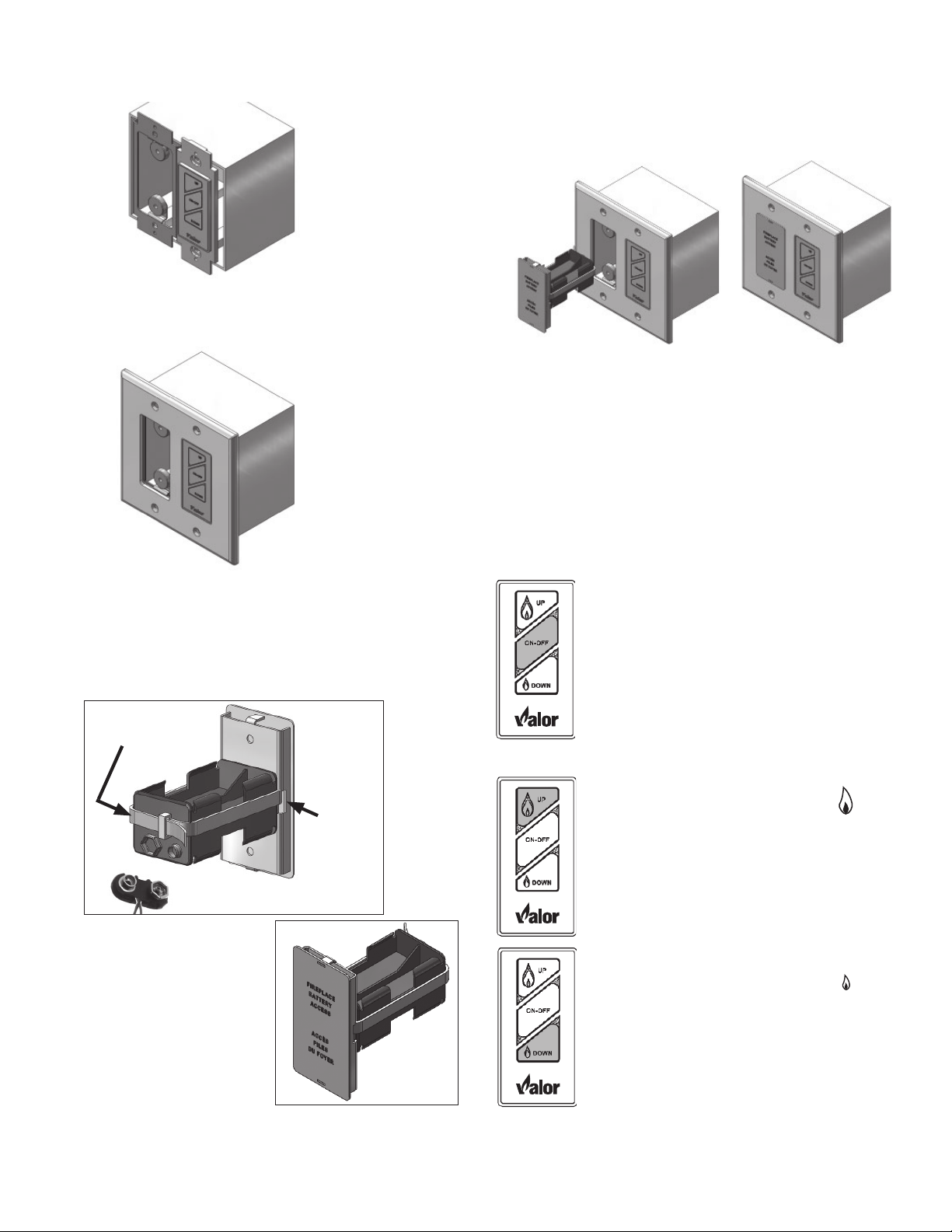

13. Make the snap connection, load 4 new alcaline AA
battery into holder (included with fireplace) then
feed back into junction box assembly.
DO NOT put batteries in the receiver, only in the
battery holder by the wall switch.
14. Test the operation of the wall switch.
Wall Switch Operation
The Wall Switch can be used to control the fireplace.
You can turn the pilot on or off and you can increase or
decrease the flame height.
Note that the thermostat and programming functions
are not available with the wall switch.
9. Locate and secure magnet plate using 2 ‘long’
screws provided.
10. Place and secure cover plate to box using 4 screws
provided.
11. Feed cable tie through the 2 side slots of battery
cover assembly.
12. Position battery holder to rear face and secure
together with cable tie. Note the clearance required
for battery snap connection.
Snap connector
Cable tie
Side slot
Rear view
Front view
• Press ON-OFF button once to light
pilot. Press again to shut of pilot.
• Press and hold large flame
button to gradually increase
flame height.
• Press and hold small flame button
to gradually decrease
flame height.
To turn appliance ON and OFF
To adjust flame height

4

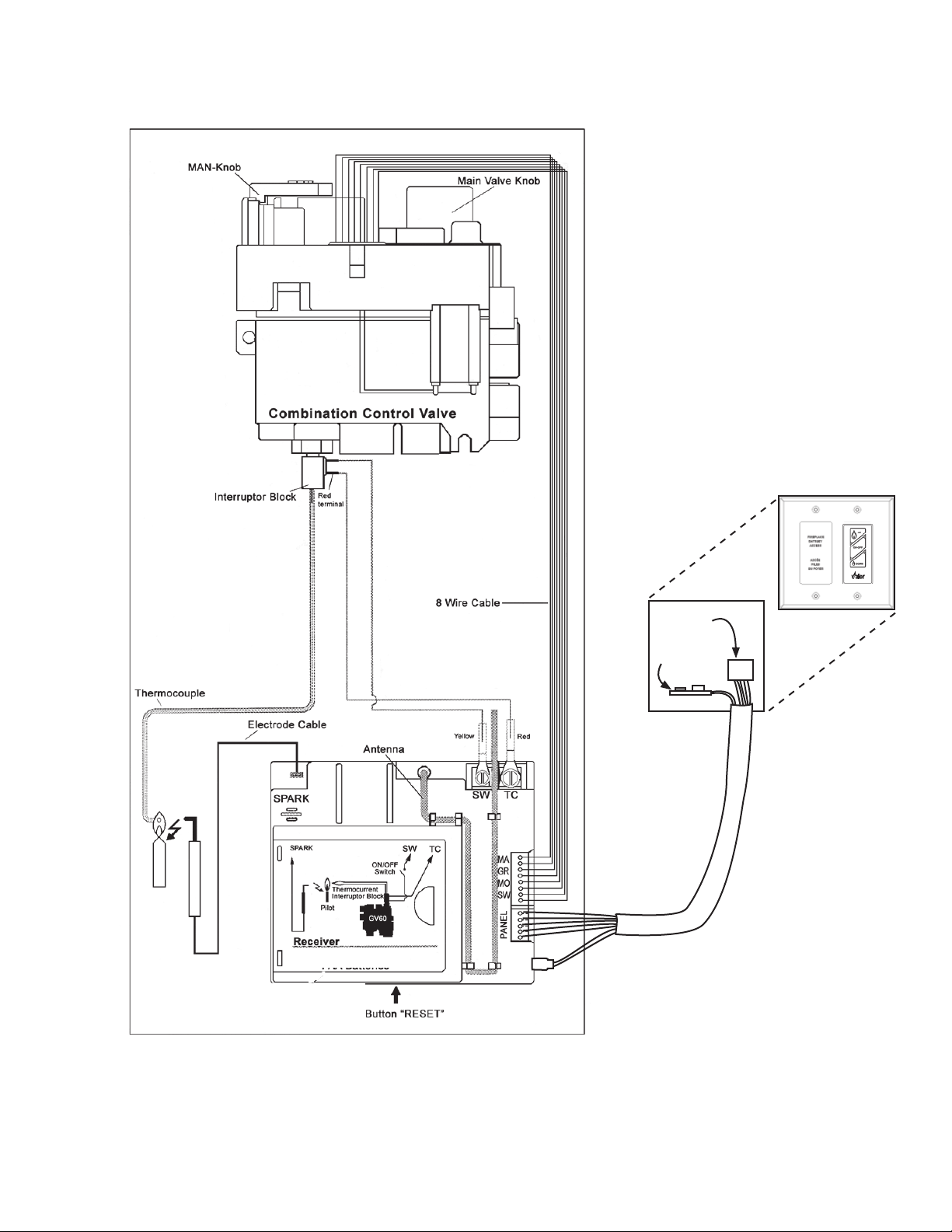

Wiring Diagram
Wall
Switch
Kit
GV60 Wiring Diagram
Remote
Battery
Holder
4 AA
Batteries
5-pin
connector
9-Volt
connector

5

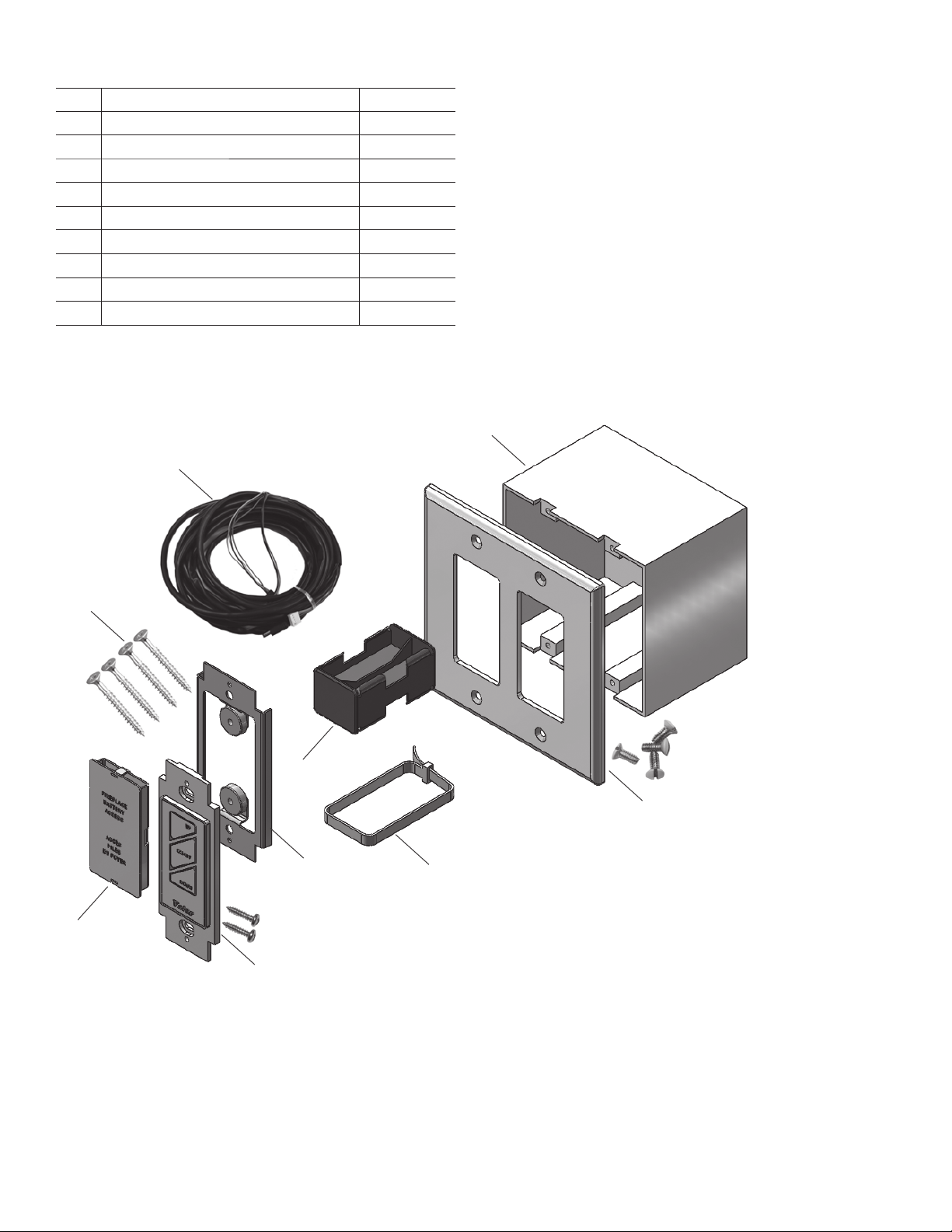

Repair Parts List
#Description Number
1 Wall switch with screws 4005522
2 Screws * 4 4001444
3Batteryholder 4006553
4Platewithmagnets 4005391
5 Battery Cover assembly 4005390
6Harnessassembly 4005523
7Junctionbox 4005527
8 Cover plate & screws 4005526
9Cabletie 4005524
1
2
3
9
6
7
8
5
4
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

6
Contenu de la trousse
1 Interrupteur mural
4 Vis
1 Porte-piles
1 Plaque avec aimants
1 Couvercle du compartiment à piles
1 Harnais de connexion - 35 pi (10,67 m)
1 Boîte de raccordement
1 Plaque de couverture et vis
1 Attache autobloquante
Ce kit doit être installé et entretenu par un
installateur qualifié, une agence de service
certifiée ou un fournisseur de gaz. Ces
instructions doivent être utilisées con-
jointement avec les instructions d’instal-
lation des modèles mentionnés ci-haut.
Si vous utilisez ce kit sur un foyer Valor
installé à l’extérieur, la position et le
montage du kit doit être dans un endroit à
l’épreuve des intempéries (endroit sec).
Le kit Porte-piles et Interrupteur mural RBWSK facilite
l’accès aux piles du foyer en les plaçant à côté de
l’interrupteur mural.
Les piles du RBWSK sont branchées au récepteur du
foyer et en conséquences, le récepteur du foyer ou son
boîtier à piles ne requiert pas de piles.
©2022, Miles Industries Ltd.
Porte-piles et Interrupteur mural RBWSK
Certifié pour usage avec les foyers Valor munis du système de commande GV60 SEULEMENT
GUIDE D'INSTALLATION
RBWSK

7
4. Faites passer le fil du harnais de connexion en-
dessous de la boîte de foyer et jusqu’à l’endroit où
sera monté la boîte de raccordement. Fixez le fil aux
poteaux d’encastrement à l’aide de broche isolantes
(non-incluses).
5. Insérez l’autre bout du harnais de connexion dans
une des pinces d’entrées à l’arrière de la boîte de
raccordement jusqu’à ce que la gaine du harnais
soit pincée tout en laissant assez de longueur dans
la boîte pour raccorder le harnais à l’interrupteur et
au compartiment à piles.
6. Fixez la boîte de raccordement en position finale en
utilisant les vis appropriées (non-incluses).
7. Alignez le raccord Molex au câble de l’interrupteur et
branchez l’interrupteur.
8. Montez l’interrupteur à la
boîte de raccordement
à l’aide de 2 vis fournies.
Placez l’interrupteur à
gauche ou à droite selon
le désir du consommateur.
Installation
Localisez le récepteur de télécommande dans la
caisse de l’appareil. Consultez le guide d’installation de
l’appareil si nécessaire.
1. Tirez le récepteur hors position pour le branchez au
porte-piles et interrupteur mural selon les directives
suivantes.

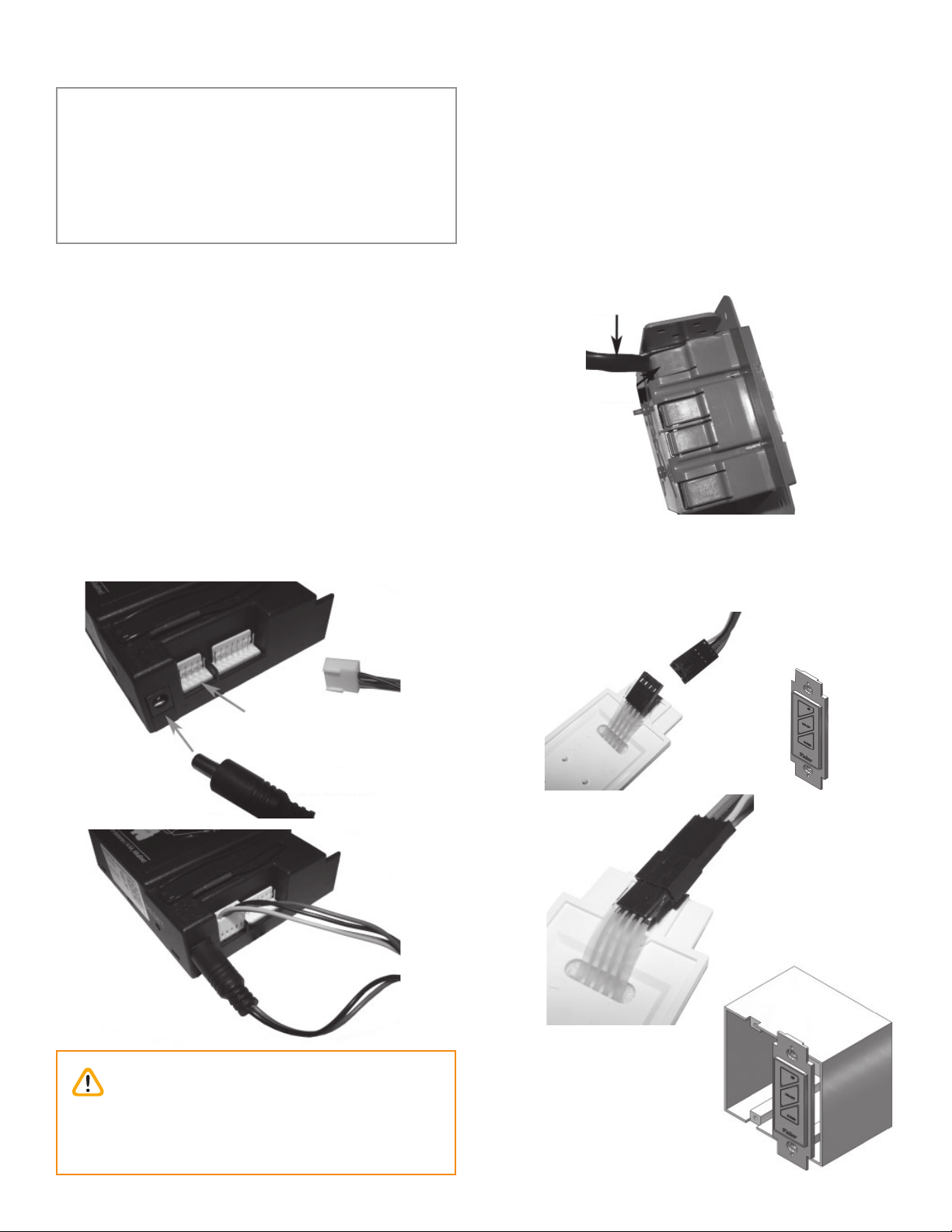

2. Faites passer la fiche de connexion blanche du
harnais de connexion par un des trous de côté de
la boîte de foyer jusqu’au récepteur. Assurez-vous
que le fil est assez long pour manipuler le récepteur
une fois branché. Conservez toute longueur
additionnelle de fil au foyer.
3. Branchez la fiche de connexion blanche au raccord à
5 broches sur le récepteur tel qu’indiqué. Branchez
le câble d’alimentation à la borne sur le récepteur.
Gaine du harnais
de connexion
Pince retenant
le harnais
Branchez le câble
de l’interrupteur au
récepteur ici
Fiche blanche
du câble de
l’interrupteur
Borne du câble
d’alimentation
NOTE
Si vous installez ce kit à un foyer déjà existant,
débranchez le boîtier à piles du récepteur,
enlevez les piles et jetez-le boîtier. Consultez le
guide d’installation du foyer pour savoir où se
situent le récepteur et/ou le boîtier à piles.
Mise en garde
NE PAS faire passer les fils au-dessus de la boîte
de foyer. Faites-les passer de façon à ce qu’ils ne
touchent pas la boîte de foyer.

8
13. Branchez le connecteur à boutons-pression, insérez
4 piles alcalines AA dans le porte-piles (fournies
avec le foyer) et insérez le porte-piles à l’intérieur
de la boîte de raccordement. Le couvercle du
compartiment à piles s’attache à la boîte avec
les aimants. NE METTEZ PAS de piles dans le
récepteur, seulement dans le porte-piles à côté
de l’interrupteur mural.
14. Vérifiez le fonctionnement de l’interrupteur.
Fonctionnement de l’interrupteur
L’interruteur mural peut être utilisé pour faire
fonctionner le foyer. Vous pouvez allumer et éteindre la
veilleuse de même qu’augmenter ou réduire la hauteur
des flammes.
Notez que les fonctions thermostatique et de program-
mation ne sont pas offertes sur l’interrupteur mural.

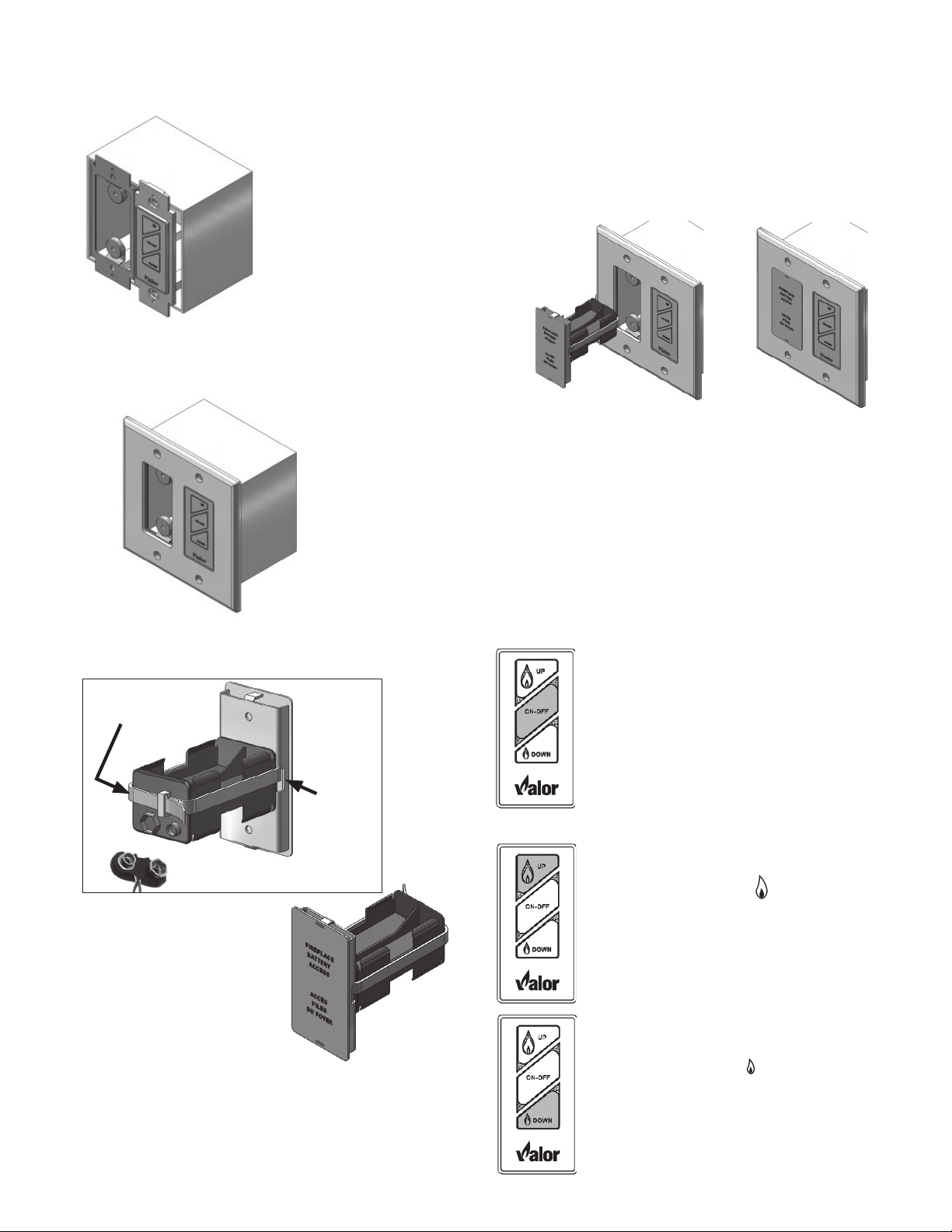

9. Placez la plaque à aimants à côté de l’interrupteur
et fixez-la à la boîte de raccordement à l’aide de 2
longues vis fournies.
10. Placez la plaque de la boîte de raccordement et
fixez-la à la boîte à l’aide de 4 vis fournies.
11. Insérez l’attache autobloquante dans les deux fentes
du couvercle du compartiment à piles.
12. Placez le porte-piles
contre l’arrière du
couvercle et fixez-le avec
l’attache autobloquante.
Laissez l’espace
nécessaire pour attacher
le connecteur à boutons-
pression du porte-piles
• Appuyez une fois sur le bouton
ON-OFF pour allumer la veilleuse.
Appuyez à nouveau pour éteindre
la veilleuse.
• Appuyez et tenez le bouton UP
grande flamme pour augmenter
graduellement la hauteur des
flammes.
• Appuyez et tenez le bouton DOWN
petite flamme pour réduire
graduellement la hauteur des
flammes.
Allumer et éteindre l’appareil
Régler la hauteur des flammes
vue avant
vue arrière
Attache
autobloquante
Connecteur
boutons-pression
Fentes du
couvercle

9

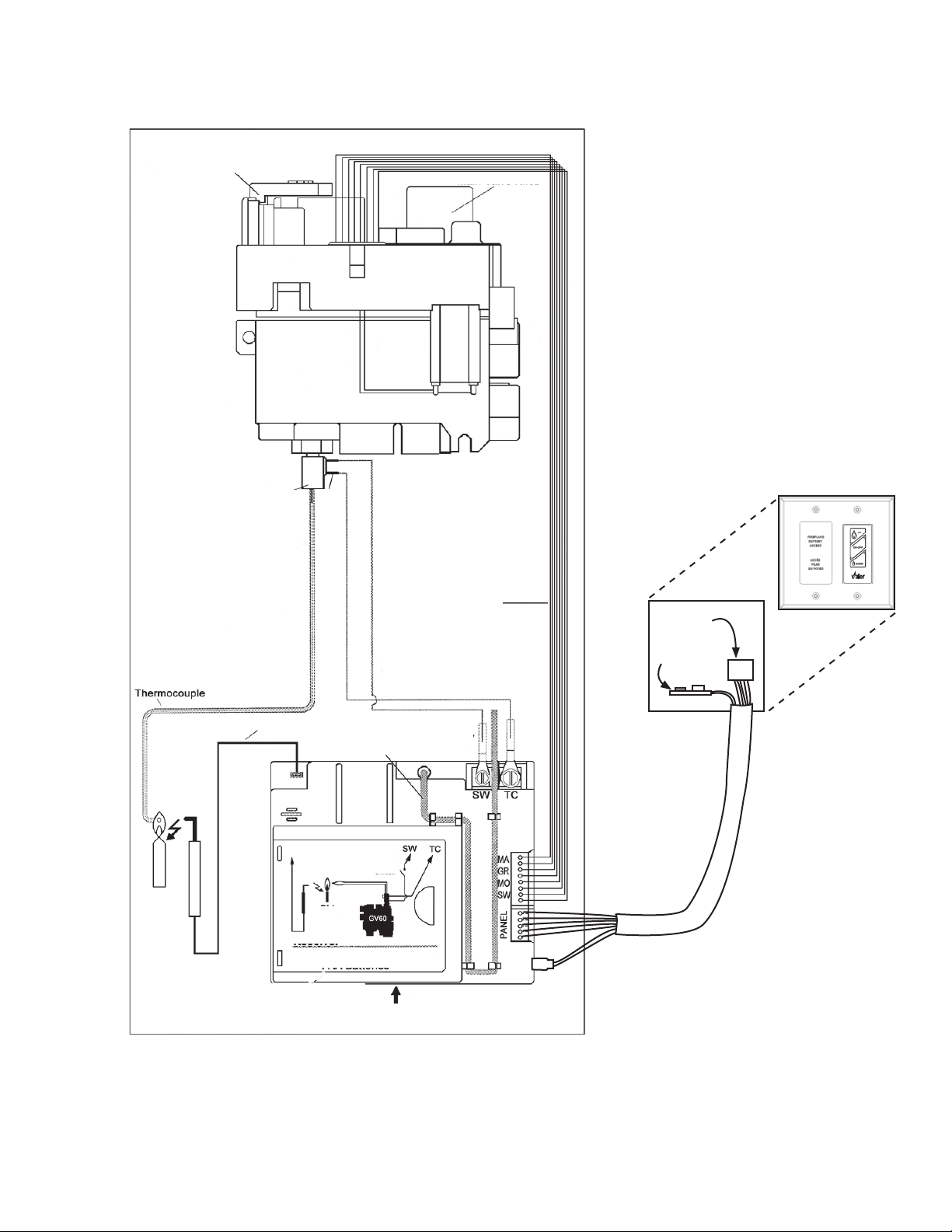

Schéma des connexions
Interrupteur
mural
Schéma des connexions—Soupape GV60
Porte-
piles
4 piles AA
Connecteur
à 5 broches
Connecteur
9-volt
Commutateur de réinitialisation
Récepteur
Antenne
Câble de l’électrode
Bloc interrupteur
Câble de 8 fils
Veilleuse
Soupape combinée
Étincelle
Étincelle
Thermocourant
Bloc interrupteur
Interrupteur
marche-arrêt
Bouton principal de la soupape
Bouton manuel
Terminal
rouge
RougeJaune

10
Liste de pièces
#Description Pièce no
1 Interrupteur mural avec 2 vis 4005522
2 Longues vis (4) 4001444
3Porte-piles 4006553
4 Plaque avec aimants 4005391
5 Couvercle compartiment à piles 4005390
6Harnaisdeconnexion 4005523
7 Boîte de raccordement 4005527
8 Plaque, boîte de raccordement et 4 vis 4005526
9Attacheautobloquante 4005524
Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.fr.valorfireplaces.com
Notre politique en est une de développements et améliorations constants; certains détails peuvent varier de ceux donnés dans cette publication.
