Miles Industries Valor 795CFKV2 User manual

1
Note: This kit must be installed or serviced by a qualified installer, service agency or gas supplier.
These instructions are to be used in conjunction with the main installation instructions for the above
listed models.
WARNING: If these instructions are not followed exactly, a fire or explosion may result
causing property damage, personal injury or loss of life.
GROUNDING: This power supply must be installed and grounded in accordance with local codes,
or in the absence of local codes, with the current Canadian Electrical Code CSA C22.1. or in the
USA the National Electrical Code ANSI/NFPA70 latest edition.
Description of System
The models listed above have been designed to
accommodate the installation of an air circulation fan.
Operated via the remote control handset and having
variable speed control, the fan is designed to boost the
natural convection through the heater; this may be a
desirable feature dependent on the fireplace location
and room layout.
It is preferable to install the circulating fan before
the heater is installed although it may also be
retrofitted at a later date provided power is available
at the fan location. However, please note that the
retrofitting of the fan is done by disconnecting the gas
and removing the heater form the cavity.
The fan is designed for automatic operation to come
on and off when the burner comes on and off. The
fan speed can be controlled from the remote control
handset. There are four speeds available. The fan,
if turned on, will start approximately 4 minutes after
lighting the appliance and will continue to run for
approximately 10 minutes after the burner is shut off.
The fan will go on and off at the speed last selected by
the user.
795CFKV2 CIRCULATING FAN KIT
INSTALLATION and OPERATING INSTRUCTIONS
CSA approved for use only with
Valor models 700, 780 and 785 Series Heaters
4004226-01
© 2013, Miles Industries Ltd. All rights reserved.
795C
G3.5 &G4
Operation
To operate the fan, press the “SET” button on the
remote handset until only the fan icon ( ) appears
on the display and is flashing. Press the up/down
buttons to set the fan speed ( ). No bar showing
means the fan is OFF. Once the flashing stops, the fan
is set. The fan icon and number of bars will show when
the remote is in other modes to confirm the fan status.
Note: The fan, when plugged in, provides power for
the remote control receiver via the fan control module.
Therefore batteries are no longer required in the
receiver other than for back-up purposes. A battery
is still required in the remote control handset.
Electrical Requirements
The fan kit requires a power supply of 120 Volts,
1 phase, 60 Hz. Full load current is less than 1 amp.

2

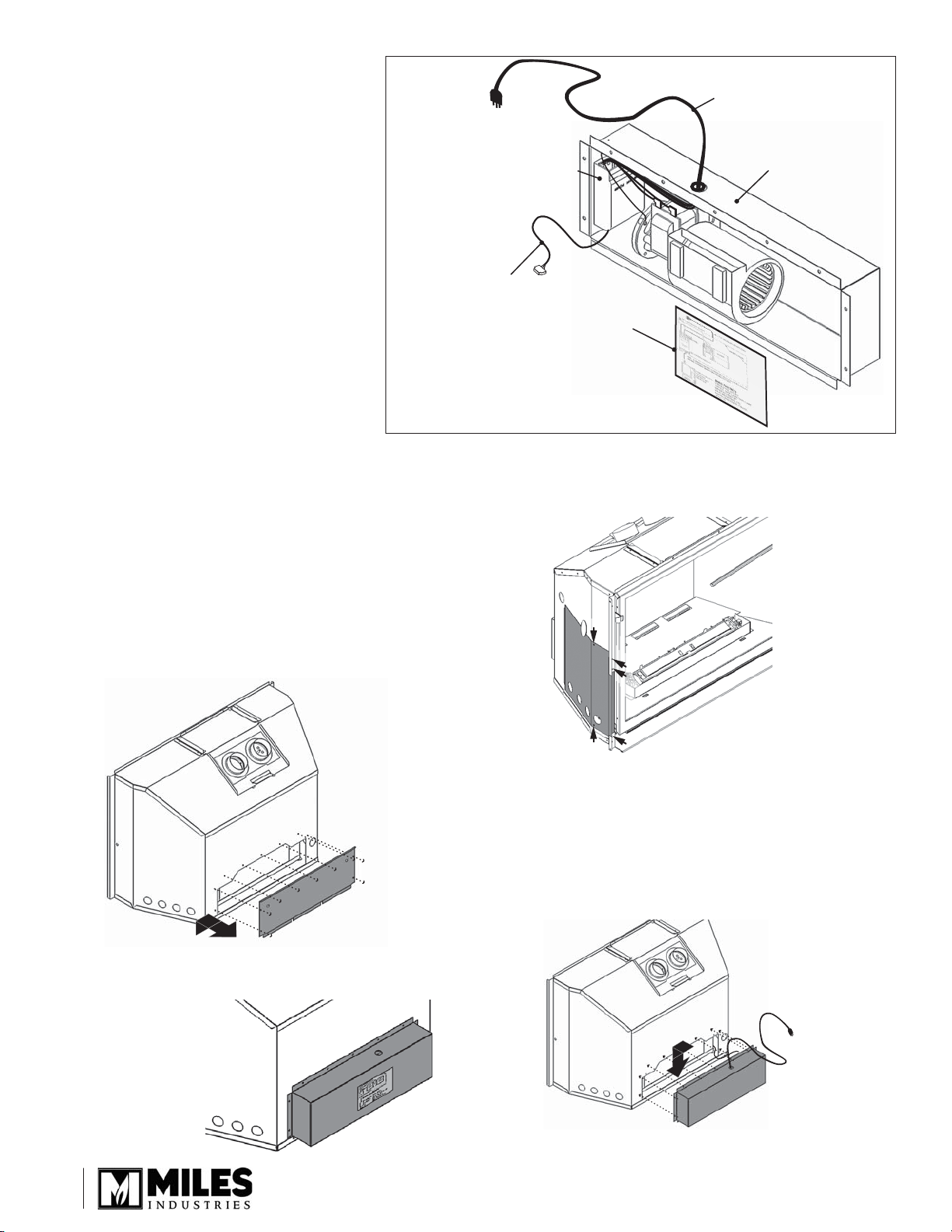

Fan Kits Components
The complete 795CFKV2 kit contains the
following:
• Fan enclosure: fan and motor unit,
control wire;
• Fan control module;
• Wiring diagram label;
• 6-foot power cord.

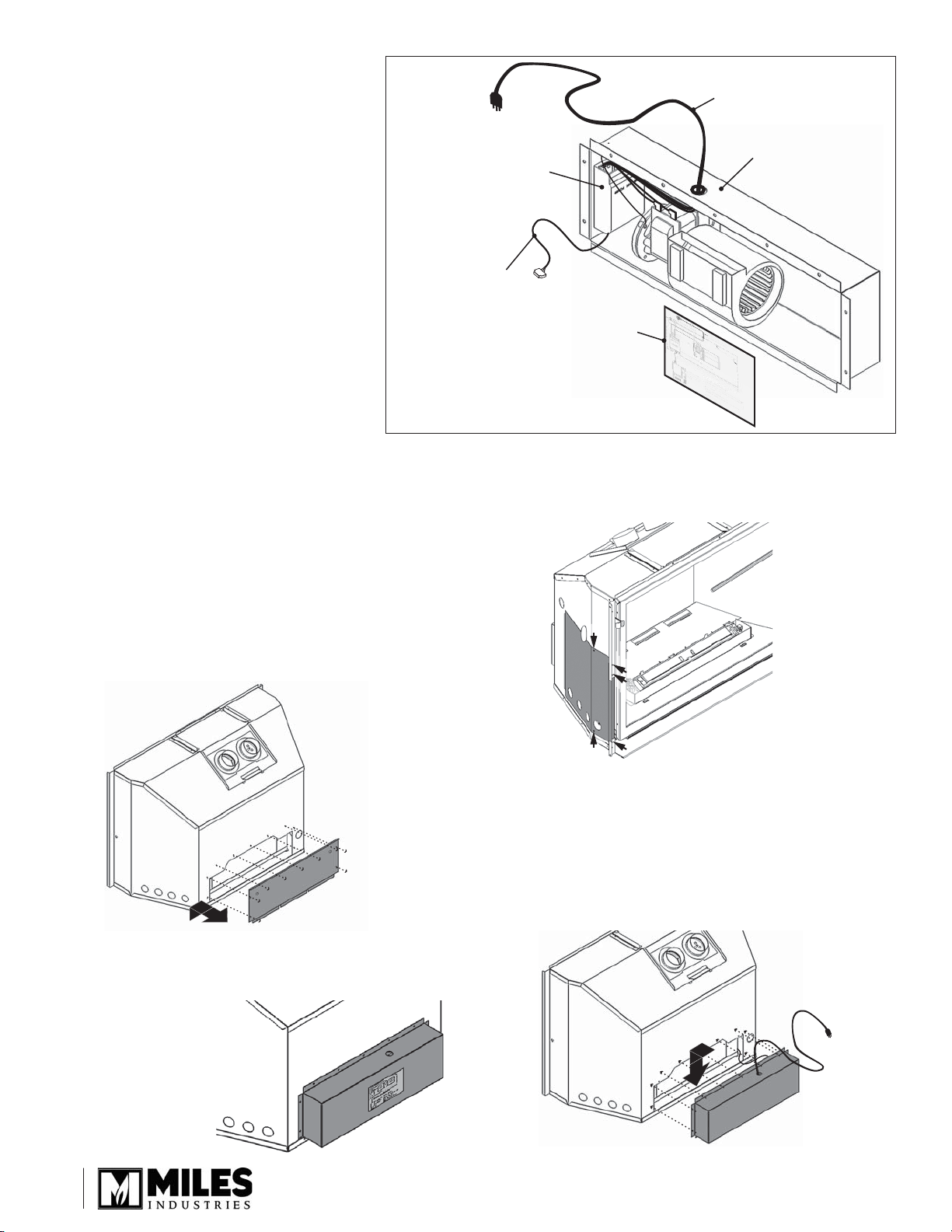

Kit 795CFKV2 (as supplied)
Install the fan
We highly recommend to install this fan (blower) kit
to the appliance before installing the appliance in the
fireplace cavity. Otherwise, the appliance must be
disconnected and taken out of the cavity completely as
the fan can only be fitted from the rear.
NOTE: The fan box adds 3 inches to the depth of the
appliance.
1. Fit the fan to the appliance.
a) On the back of the appliance, remove the sheet
metal plate (9 screws) and discard it.
b) Apply the self-adhesive wiring diagram label
provided at the back of the fan enclosure as
shown.
6-foot
electrical cord
Fan control wire
(module to receiver)
Wiring diagram
Fan control module Fan enclosure
c) Remove the left side valve access panel (5
screws).
d) Unpack the fan contents. From the back of the
appliance, route the fan control wire from the fan
control module to the remote receiver inside the
appliance case’s left side.
e) Insert the bottom edge of the fan enclosure
inside the edge of the appliance box. Secure the
fan box with the screws removed in 1 (9 screws).

3
Connect
fan control
wire to
receiver
Fan
control
wire

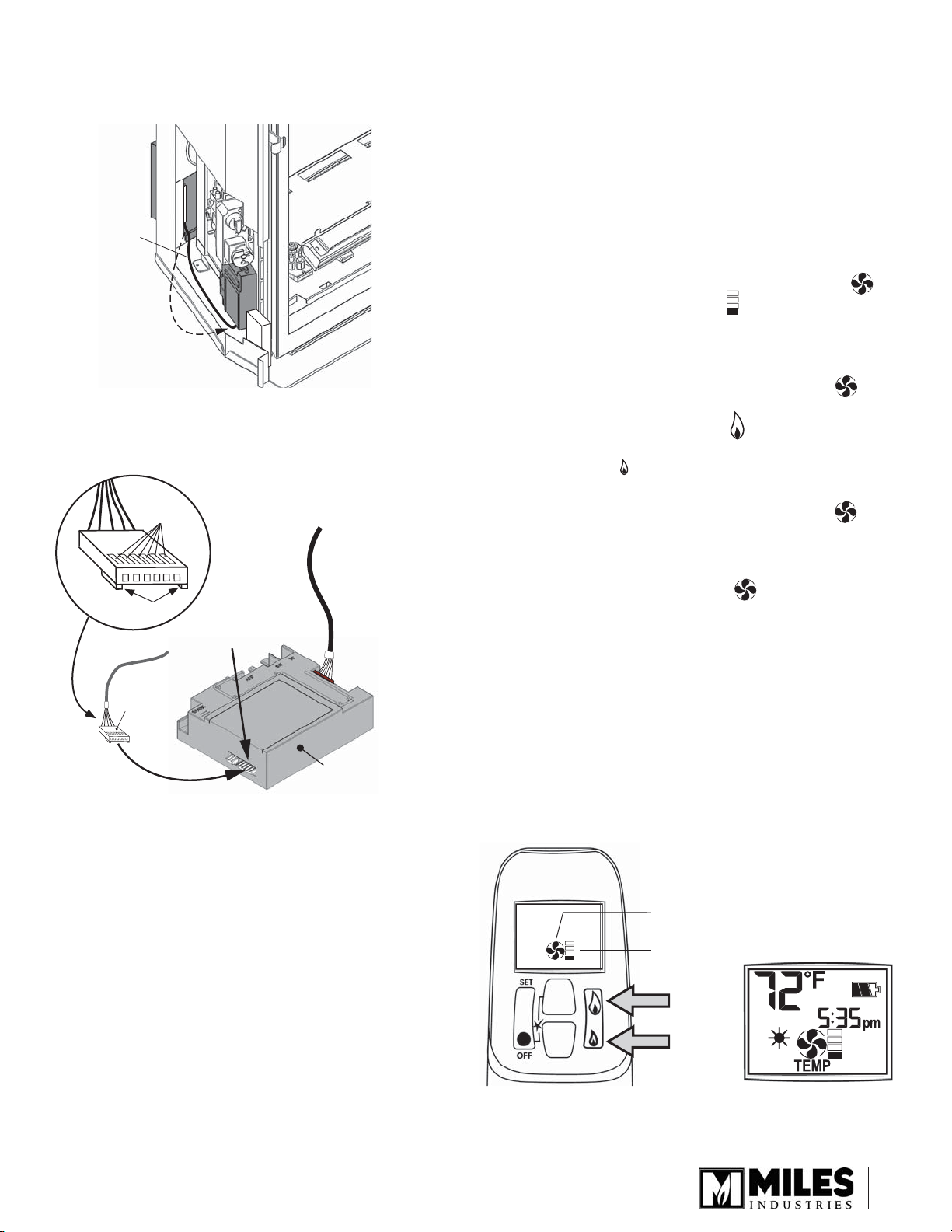

2. Connect the fan to the receiver.
a) Pull the fan control wire from the inside back of
the appliance along to the receiver.
b) Detach the receiver from the Velcro and plug in
the fan control wire in the 6-pin connection at
the bottom of the receiver as indicated below.
Reattach the receiver to the Velcro.
3. Plug the fan into an electrical outlet.
Connect the fan control
wire to the receiver here
Remote Control Receiver
Fan connector
CONNECT
FAN HERE
FASTER
SLOWER,
TO OFF
Fan icon
Fan speed
icon
Fan Set indicated
on handset display
Test the fan
The fan is normally operated by the remote control sys-
tem when the fireplace is in function. To test the opera-
tion of the fan after the connections have been made, it
is not necessary to have the fireplace operating.
To test the fan
Add the 9 V battery to the remote control handset
and synchronize the handset to the receiver if it has
not been done yet—see the Installation and Owner’s
Manual supplied with the appliance.
On the remote control handset’s display, the icon
represents the fan and the icon represents the
speed. The fan has four speeds settings. One bar is
start/low, four bars is high, no bar is off.
1. On the remote handset, briefly press the SET
button repeatedly to scroll to the fan mode . The
fan icon flashes.
2. Press the large flame button to activate the fan
function and increase its speed. Press the small
flame button to decrease the fan speed or to
switch the fan OFF.
3. After approximately 8 seconds the fan icon will
stop flashing and the fan should start.
Note: If the fan doesn’t start, in order to override the
built-in fan delay, press the SET button two more
times to bring up the fan icon again. Wait for the
fan icon to stop flashing and the fan should start.
Regular Operation
The instructions to operate the fan are included in the
Remote Control Operation section of the Installation
and Owner’s Manual supplied with the appliance.
Generally the fan, when switched on, will start 4
minutes after the burner comes on and will turn off
10 minutes after the burner turns off.
Note: Regardless of the displayed speed, the fan will
start on High speed and return to the displayed speed
within 4 seconds.
on top
at bottom
Setting Fan

4

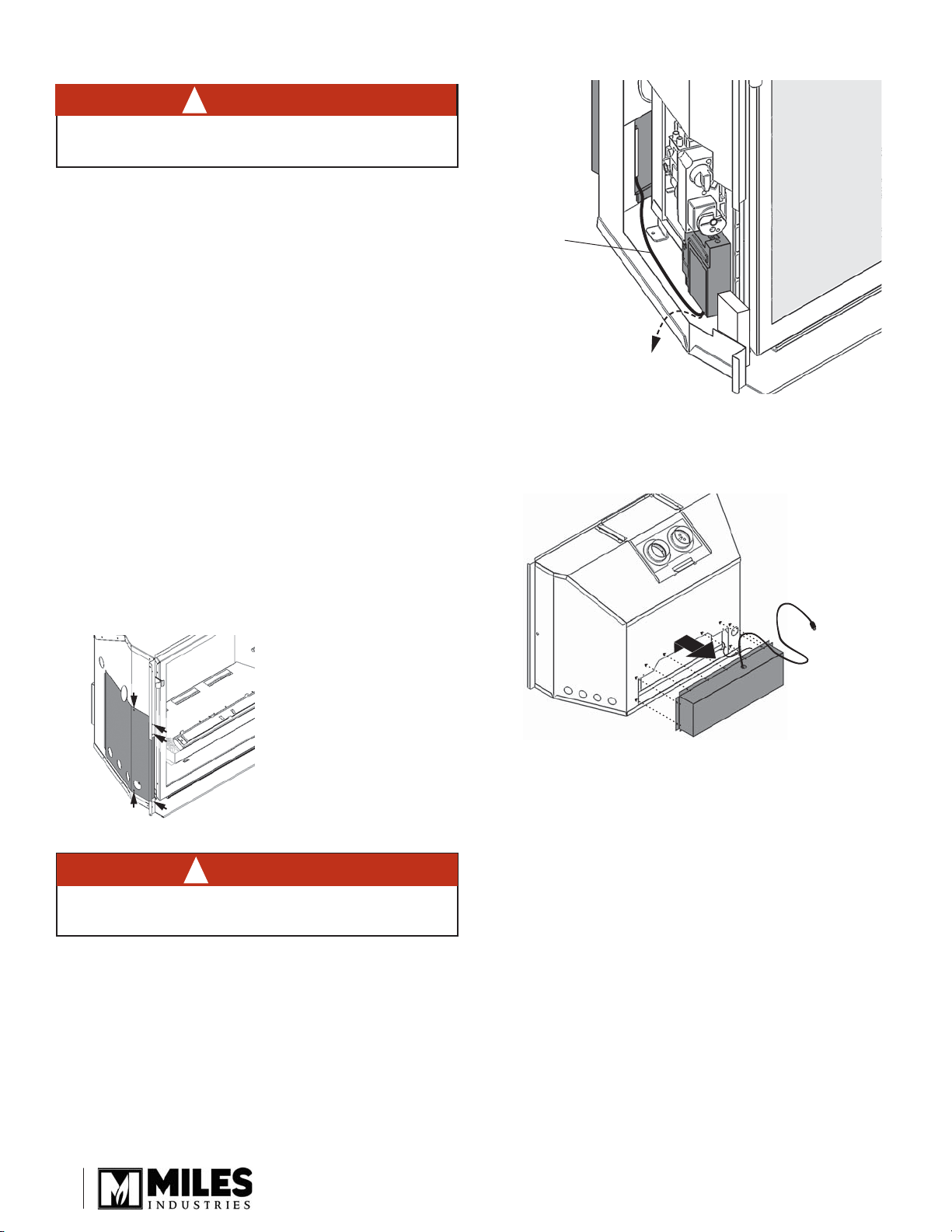

Access for servicing
Before carrying out any maintenance, make sure the
fireplace is turned off including the pilot.
MAKE SURE THE FIREPLACE IS COLD!
Accessing the fan
1. Access the fan from the rear of the firebox.
a) Remove the front, trim, and other accessory
necessary to have access to the gas valve
on the left hand side of the appliance and the
window. See the instruction manual supplied
with the appliance.
b) Below the gas valve, turn the switch off (O) so
the fireplace does not start accidentally.
c) Detach the vent plate from the top of the
fireplace (2 screws) and slide it out of the
firebox.
d) Pull the appliance out of the cavity. You need
access to the left-hand side and the rear of the
appliance.
2. Remove the left side valve access panel (5
screws).
Disconnect
fan control
wire from
receiver
Fan
control
wire
3. Disconnect the fan from electric power.
4. Carefully disconnect the fan control wire from the
receiver.
5. At the rear of the appliance, remove the fan box (9
screws).
You can now clean the fan enclosure and the fan cavity
at the back of the appliance. Take this opportunity to
clean the back of the appliance as well.
WARNING
TO AVOID ELECTRIC SHOCK
TO AVOID ELECTRIC SHOCK
disconnect the
disconnect the
power to the fan before servicing.
power to the fan before servicing.
WARNING
!
WARNING
WARNING
DO NOT TOUCH THE FIREPLACE WHILE IT IS
DO NOT TOUCH THE FIREPLACE WHILE IT IS
HOT!
HOT!
Let it cool first before any maintenance.
Let it cool first before any maintenance.
WARNING
!

5
Fan module to receiver connector
Fan module to fan connectors
Rubber grommets and
threaded nuts (4)
Foam pads (2)

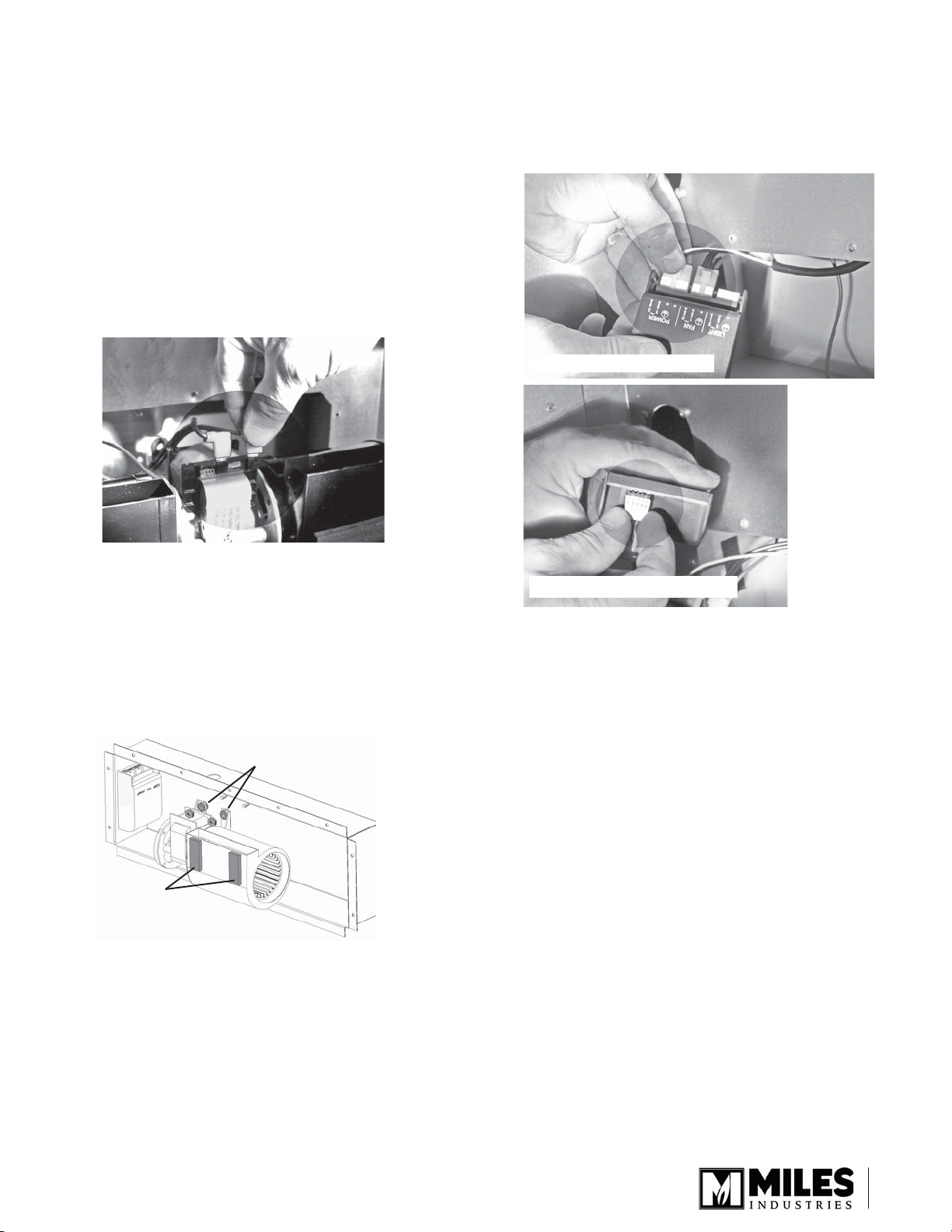

Removing the fan or control module
If you need to replace the fan or the control module
from their enclosure, proceed as follows.
1. Removing the fan. The fan is fixed to its enclosure
via 4 threaded studs.
a) Undo the 4 threaded nuts then grab the fan and
pull it out carefully as it is still connected to the
control module.
b) To disconnect the fan, remove the two “L”
shaped connectors on top of the fan motor
and the ground wire.
Note: Grab the whole connector when
disconnecting—DO NOT pull on the wires!
c) Disconnect the green ground wire from the fan
itself using a 9 mm wrench.
NOTE: If the fan needs to be replaced, make
sure the replacement is fitted with foam pads
and rubber grommets and secure using 4
threaded nuts as this allows the fan to be tight
within the enclosure to avoid any vibration when
functioning.
2. Removing the fan control module. The module is
held in place by a piece of Velcro.
Disconnect the power, the fan, and the receiver
connectors to release the module.
Note: Grab the whole connector when
disconnecting—DO NOT pull on the wires!
3. Reconnect and reinstall the module and the fan
after servicing if disconnected.
4. Refit the fan enclosure to the back of the appliance
(9 screws).
5. Rethread the wire from the fan control module to
the receiver and plug it to the receiver as indicated
on page 3 of this manual.
6. Plug the fan in its electrical outlet.
7. Test the fan function as indicated on page 3 of this
manual to ensure all the connections are working.
8. Refit the left side access panel to the appliance (5
screws).
9. Refit the appliance in the cavity.
10.Refit the vent plate on top of the appliance and fix it
in place (2 screws).
11.Refit the front and trim which were previously
removed to access the fan.

6

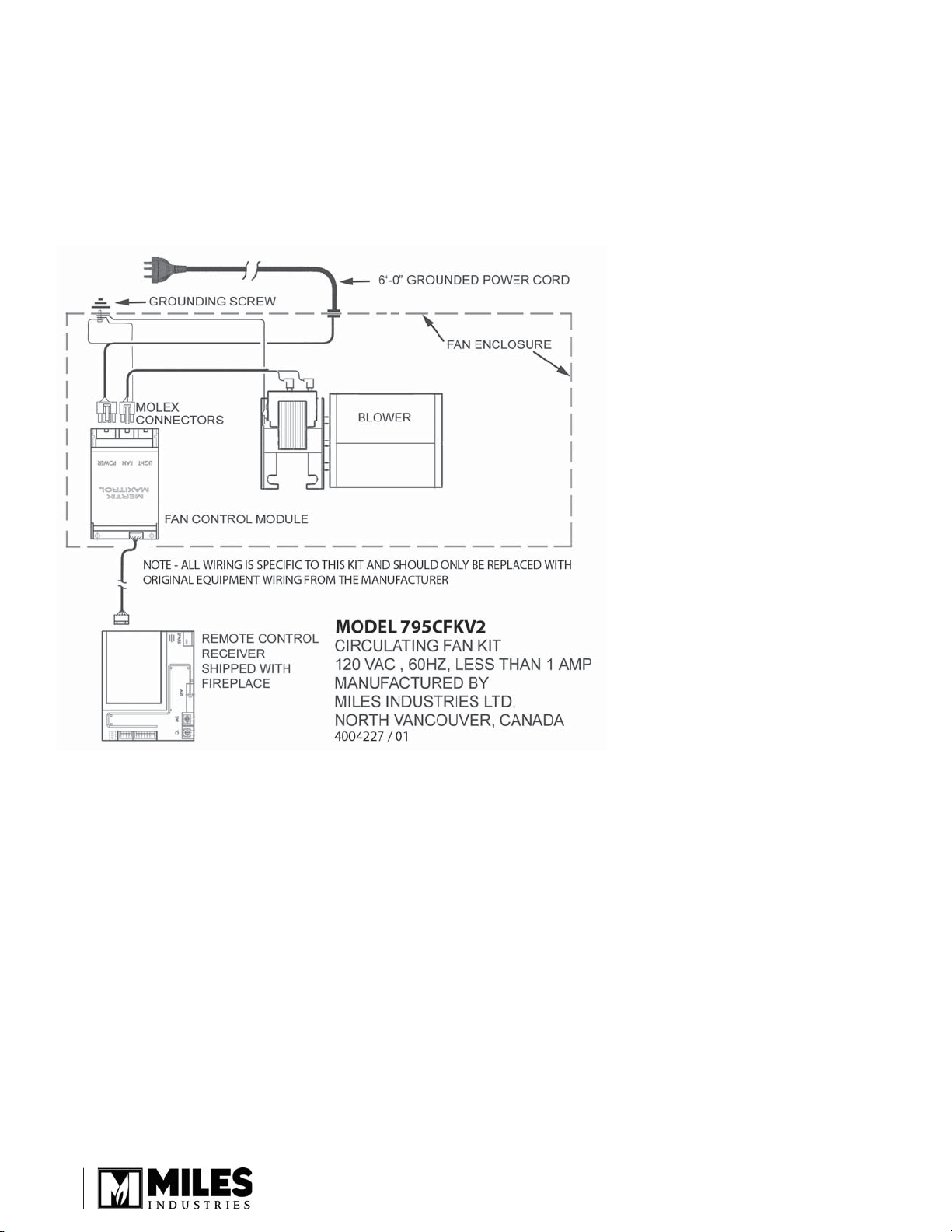

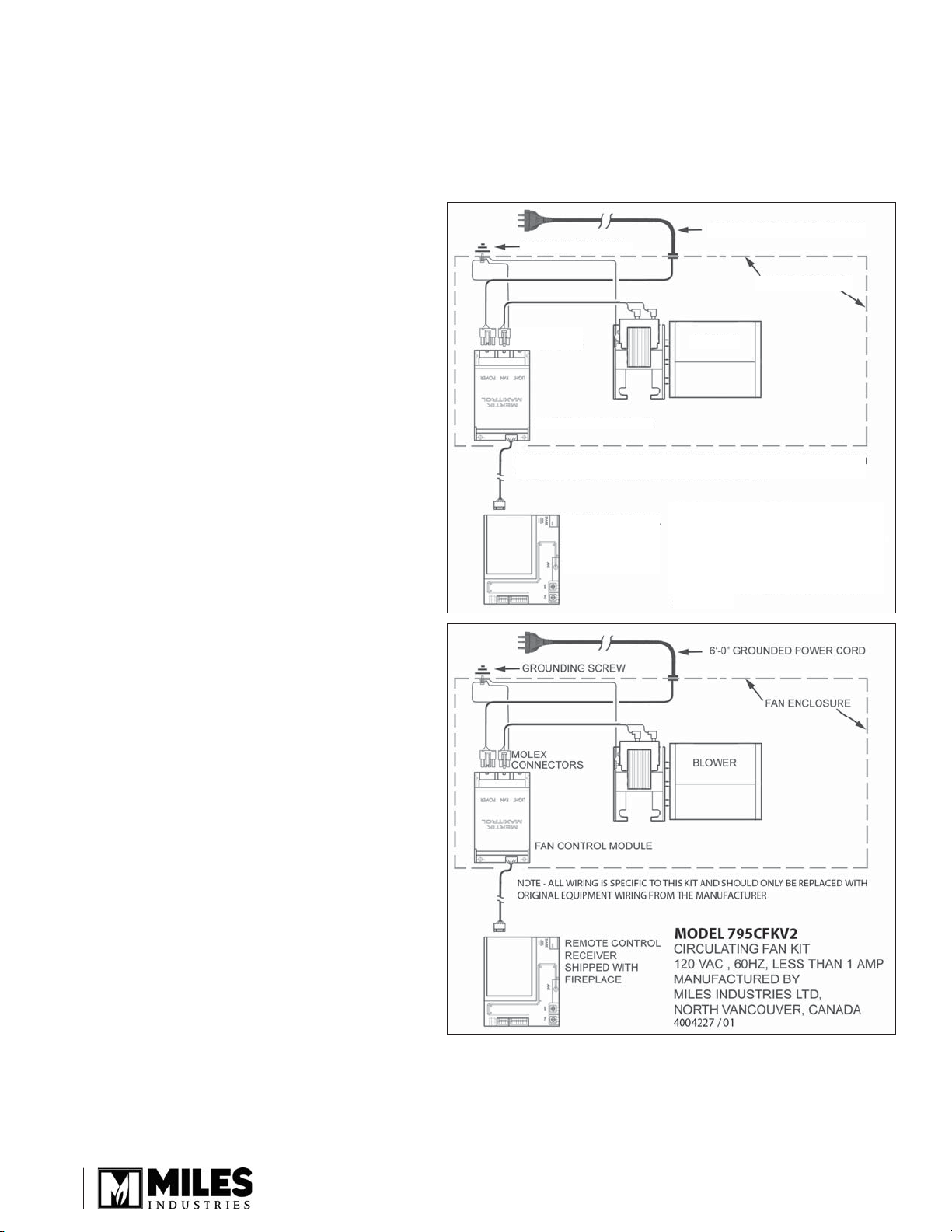

Wiring Diagram
Warning—Electrical Grounding Instructions
This appliance is equipped with a three-prong
(grounded) plug for your protection against shock
hazard and must only be plugged directly into a
properly grounded three-prong receptacle. Do not cut
or remove the grounded prong from this plug.
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

7
Description du système
Les modèles de foyers mentionnés ci-dessus on été
conçus pour permettre l’installation d’un ventilateur de
circulation d’air.
Ce ventilateur à vitesses variables fonctionnant à
l’aide de la télécommande est conçu pour augmenter
la convection naturelle du foyer; cette option peut être
souhaitable selon l’emplacement du foyer.
Il est préférable d’installer le ventilateur avant
d’installer le foyer quoique cela peut être fait à une
date ultérieure en autant que le branchement au
courant électrique soit accessible de la position du
ventilateur. Notez cependant que l’alimentation de gaz
doit être coupée et le foyer sorti complètement de l’âtre
lorsque le ventilateur est installé après le foyer.
Le ventilateur, lorsque réglé pour fonctionner avec le
foyer, s’allume et s’éteint automatiquement avec le
brûleur. La fonction et la vitesse du ventilateur sont
sélectionnées et programmées avec la manette de
la télécommande. Quatre vitesses sont offertes. Le
ventilateur démarre toujours en vitesse maximale et
s’ajuste ensuite à la vitesse programmée. Le ventilateur
entre en fonction approximativement 4 minutes après
que le brûleur soit allumé et continue de fonctionner
pour 10 minutes après que le brûleur soit éteint.
Ventilateur
de circulation d’air 795CFKV2
Guide d’installation et d’opération
Homologué par la ACN (CSA) pour usage exclusif avec
les foyers Valor 700, 780 et 785
de
Fonctionnement
Pour faire fonctionner le ventilateur, sélectionnez la
vitesse d’abord. Sur la manette de la télécommande,
appuyez sur le bouton “SET” plusieurs fois jusqu’à ce
que l’icône du ventilateur ( ) apparaisse et clignote.
Appuyez sur les deux boutons des flammes pour régler
la vitesse indiquée par l’icône ( ). Aucune barre noire
sur l’icône de la vitesse indique que le ventilateur est
arrêté et ne fonctionnera pas automatiquement. Le
ventilateur est réglé lorsque l’icône cesse de clignoter.
Les icônes du ventilateur et de la vitesse seront
maintenant visibles sur la manette.
Note : Lorsque le ventilateur est branché, le courant
électrique est fourni au récepteur de la télécommande
par le module du ventilateur. Les piles du récepteur ne
sont pas requises sauf comme courant d’appoint en
cas de panne. Une pile est toutefois requise pour la
manette de la télécommande.
Exigences électriques
Le ventilateur doit être branché dans une prise de
courant de 120 Volts, 1 phase, 60 Hz. L’intensité de
la charge pleine est de moins de 1 ampère.
Note : Ce kit doit être installé et entretenu par un installateur qualifié, une agence de service
certifiée ou un fournisseur de gaz. Ces instructions doivent être utilisées conjointement avec les
instructions d’installation des modèles mentionnés ci-haut.
MISE EN GARDE : Si les instructions fournies dans le présent guide ne sont pas suivies à la
lettre, un feu ou une explosion pourraient résulter et causer des dommages matériels, des
blessures ou la mort.
MISE À LA TERRE : La prise de courant utilisée pour brancher cet appareil doit être installée et
mise à la terre conformément aux codes locaux et, en l’absence de codes locaux, elle doit être
conforme à la version courante du Code canadien de l’électricité CSA C22.1 ou, aux États-Unis, à la
version courante du National Electrical Code ANSI/NFPA 70.
G3.5 &G4
LE PREMIER
FOYER À GAZ RADIANT
MC
®

8
Contenu du kit
Le kit 795CFKV2 contient les articles
suivants :
• Boîtier du ventilateur : ventilateur,
moteur, fil de commande;
• Module de commande;
• Schéma des connexions;
• Cordon d’alimentation de 6 pieds
(1,9 m).
Kit 795CFKV2 (tel que fourni)
Installez le ventilateur
Nous recommandons fortement d’installer ce ventila-
teur au foyer avant d’insérer le foyer dans l’âtre. Autre-
ment, le foyer devra être débranché et sorti complète-
ment de l’âtre parce que le ventilateur ne s’installe au
foyer que par l’arrière.
NOTE : Le boîtier du ventilateur ajoute 3 pouces (77 mm)
à la profondeur requise par la caisse du foyer dans l’âtre.
1. Fixez le boîtier du ventilateur à l’appareil.
a) À l’arrière de l’appareil, enlevez la plaque de
métal (9 vis) et jetez ou recyclez-la.
b) Collez l’étiquette du schéma des connexions
fournie à l’arrière du boîtier du ventilateur tel
qu’indiqué.
c) Enlevez le panneau d’accès à la soupape sur le
côté gauche de l’appareil (5 vis).
d) Déballez le contenu du kit. De l’arrière de
l’appareil, faites passer le fil de commande du
module du ventilateur au récepteur entre la
caisse extérieure et la boîte de foyer.
e) Insérez le bord du bas du boîtier du ventilateur dans
l’ouverture de la caisse. Fixez le boîtier à l’appareil à
l’aide des vis enlevées à l’étape 1 (9 vis).
Schéma des connexions
NOTE- ALL WIRING IS SPECIFIC TO THIS KIT AND SHOULD ONLYBE REPLACED WITH
ORIGINALEQUIPMENT WIRING FROM THE MANUFACTURER
VIS DE MISE À LATERRE
CORDONÉLECTRIQUE DE 6 PIEDS
(1,9 M) MIS À LATERRE
BOÎTIER DU VENTILATEUR
4004227 / 01
MODULE DE COMMANDEVENTILATEUR
RÉCEPTEUR DE
TÉLÉCOMMANDE
FOURNI AVECLE
FOYER
NOTE- LE FILAGE ET LES BORNES SONT SPÉCIFIQUES À CE KIT ET NE DEVRAIENT
ÊTRE REMPLACÉSQUE PAR DE L’ÉQUIPEMENT ORIGINAL DU MANUFACTURIER
BORNES
MOLEX VENTILATEUR
MODÈLE 795CFKV2
VENTILATEURDE CIRCULATION D’AIR
120 VAC,60 HZ,MOINS D ’UN AMPÈRE
FABRIQUÉPOUR
MILES INDUSTRIES LTD.
NORTH VANCOUVER,BC, CANADA
VIS DE MISE À LA
TERRE
VIS DE MISE À LATERRE
CORDONÉLECTRIQUE DE 6 PIEDS
(1,9 M) MIS À LA
TERRE
(1,9 M) MIS À LATERRE
BO
UR
OÎTIER DU VENTILATEU
4
4004227 / 01
MODULE DE COMMAND
EVENTILATEUR
MODULE DE COMMANDE
RÉCEPTEUR DE
TÉLÉCOMMANDE
FOURNI AVECLE
FOYER
A
IENT
NOTE- LE FILAGE ET LES BORNES SONT SPÉCIFIQUES À CE KIT ET NE DEVRA
RIER
ÊTRE REMPLACÉSQUE PAR DE L’ÉQUIPEMENT ORIGINAL DU MANUFACTUR
BORNES
MOLEX
VENTILATEUR
VENTILATEU
MODÈLE 795CFKV2
R
VENTILATEURDE CIRCULATION D’AIR
E
120 VAC,60 HZ,MOINS D ’UN AMPÈRE
FABRIQUÉPOUR
MILES INDUSTRIES LTD.
NORTH VANCOUVER,BC, CANADA
Fil de commande
(module au récepteur)
Cordon d’alimentation
de 6 pi (1,9 m)
Boîtier du ventilateur
Module de
commande du
ventilateur

9
Branchez le
l de commande
du ventilateur
au récepteur
Fil de
commande
du ventilateur
Branchez le l de commande
du ventilateur ici
Récepteur de la
télécommande
Harnais de
connexion
de la soupape
Borne
BRANCHEZ LE
VENTILATEUR
ICI
Ventilateur
Vitesse du
ventilateur
Réglage du ventilateur
Réglage du ventilateur
affiché sur la manette
sur le
dessus
en-dessous
2. Branchez le ventilateur au récepteur.
a) Tirez sur le fil de commande du ventilateur de
l’intérieur du foyer vers le récepteur.
b) Détachez le récepteur de son support et
branchez le fil de commande du ventilateur à
la connexion à 6 tiges au bas du récepteur tel
qu’indiqué ci-dessous. Réinstallez le récepteur
sur son support.
3. Branchez le ventilateur à une prise électrique.
AUGMENTER
LA VITESSE
RÉDUIRE LA
VITESSE OU
ARRÊT
Vérifiez l’opération du ventilateur
Normalement le ventilateur fonctionne à l’aide de la té-
lécommande lorsque le brûleur est allumé. Pour vérifier
les fonctions du ventilateur après l’avoir installé, il n’est
pas nécessaire de faire fonctionner le foyer.
Pour vérifier le ventilateur
Ajoutez la pile de 9 V à la manette de télécommande
et synchronisez la manette au récepteur si cela n’a pas
encore été fait—consultez le Guide de l’installation et
du consommateur fourni avec le foyer.
Sur l’écran de la manette, l’icône représente le
ventilateur et l’icône représente la vitesse d’opé-
ration. Le ventilateur a quatre vitesses. Une barre
indique la mise en marche et la basse vitesse; quatre
barres indiquent la vitesse la plus rapide. Aucune barre
indique que le ventilateur n’est pas en fonction.
1. Sur la manette, appuyez brièvement plusieurs fois
sur le bouton SET et défilez jusqu’à ce que l’icône
apparaisse. L’icône clignotera.
2. Appuyez sur le bouton de la grande flamme pour
activer le ventilateur et augmenter sa vitesse.
Appuyez sur le bouton de la petite flamme pour
réduire la vitesse du ventilateur ou pour le désactiver.
3. Après environ 8 secondes, l’icône cessera de
cligoter et le ventilateur s’activera.
Note : Si le ventilateur ne se met pas en marche,
appuyez sur le bouton SET encore deux fois pour
afficher l’icône afin de désactiver temporaire-
ment le délai pré-programmé du ventilateur.
Opération normale
Les directives d’utilisation du ventilateur sont incluses
dans la section Fonctionnement de la télécommande
du Guide de l’installation et du consommateur fourni
avec le foyer.
Généralement le ventilateur, lorsque programmé à au
moins une barre, se met en marche automatiquement
4 minutes suivant l’allumage du brûleur et s’arrête
automatiquement 10 minutes suivant l’arrêt de
l’alimentation au brûleur.
Note : Peu importe la vitesse affichée sur l’écran, le
ventilateur se met en marche à la vitesse maximale puis
revient à la vitesse programmée après 4 secondes.

10
Accès pour entretien
Avant l’entretien, assurez-vous que le foyer est éteint
incluant la veilleuse.
ASSUREZ-VOUS QUE LE FOYER EST REFROIDI!
Accès au ventilateur
1. Accédez au ventilateur de l’arrière de l’appareil.
a) Enlevez la devanture, bordure et autre
accessoire pour accéder la soupape à la
gauche de la boîte de foyer. Consultez le guide
d’installation fourni avec le foyer.
b) Sous la soupape, mettez l’interrupteur en
position d’arrêt (O) afin que le foyer ne s’allume
pas accidentellement.
c) Dévissez la plaque d’évent sur le dessus de
l’appareil (2 vis) et détachez-la de la caisse de
l’appareil.
d) Tirez l’appareil hors de sa cavité. Vous devez
avoir accès au côté gauche de l’appareil et à
l’arrière.
2. Enlevez le panneau d’accès à la soupape sur le
côté gauche (5 vis).
Débranchez
le l de
commande
du ventilateur
au récepteur
Fil de
commande
du ventilateur
3. Débranchez le ventilateur du courant électrique.
4. Débranchez soigneusement le fil de commande du
ventilateur au récepteur.
5. À l’arrière de l’appareil, enlevez le boîtier du
ventilateur (9 vis).
Vous pouvez maintenant nettoyer le ventilateur, son
boîtier et la cavité à l’arrière de l’appareil. Profitez-en
pour nettoyer l’arrière de la cavité du foyer.
AVERTISSEMENT
AVERTISSEMENT
NE TOUCHEZ PAS LE FOYER LORSQU’IL EST
NE TOUCHEZ PAS LE FOYER LORSQU’IL EST
CHAUD!
CHAUD!
Laissez-le refroidir avant tout entretien.
Laissez-le refroidir avant tout entretien.
AVERTISSEMENT
AVERTISSEMENT
POUR ÉVITER LES CHOCS ÉLECTRIQUES
POUR ÉVITER LES CHOCS ÉLECTRIQUES
débranchez l’alimentation électrique avant l’entretien.
débranchez l’alimentation électrique avant l’entretien.
AVERTISSEMENT
!
AVERTISSEMENT
!

11
Remplacement du ventilateur ou de son module de
commande
Si vous devez remplacer le ventilateur ou son module
de commande, suivez les étapes ci-dessous.
1. Enlever le ventilateur. Le ventilateur est fixé à son
boîtier à l’aide de 4 chevilles filetées et écrous.
a) Enlevez les écrous, prenez le ventilateur et
tirez-le hors de son boîtier en faisant attention
au filage.
b) Pour débrancher le ventilateur, enlevez les
deux bornes en forme de “L” sur le moteur du
ventilateur.
Notez : Débranchez en tirant sur les bornes,
PAS SUR LES FILS!
c) Débranchez le fil de mise à la terre du
ventilateur à l’aide d’une clé de 9 mm.
NOTE : Si le ventilateur doit être remplacé,
assurez-vous que le ventilateur de rempla-
cement soit équippé de coussins-éponge, de
rondelles de caoutchouc et écrous aux pattes
afin de permettre une fixation juste dans
le boîtier et éviter ainsi la vibration lorsqu’il
fonctionne.
2. Enlever le module de commande du ventilateur. Le
module est tenu en place par une pièce de Velcro.
Débranchez les bornes du cordon d’alimentation
(POWER), du ventilateur (FAN), et le fil du module
au récepteur.
Notez : Débranchez les bornes à pince—NE
TIREZ PAS SUR LES FILS!!
3. Rebranchez et réinstallez le module de commande
s’il a été débranché ou déplacé pour l’entretien.
4. Réinstallez le boîtier du ventilateur en le fixant au
panneau arrière de l’appareil (9 vis).
5. Faites passer le fil du module de commande
au récepteur et branchez le au récepteur tel
qu’indiqué à la page 11 de ce guide.
6. Rebranchez le ventilateur au courant électrique.
7. Vérifiez le fonctionnement du ventilateur en suivant
les directives données à la page 11 de ce guide
pour vous assurer que tout est bien branché.
8. Réinstallez le panneau d’accès à la soupape sur le
côté gauche de l’appareil (5 vis).
9. Replacez l’appareil dans la cavité de l’âtre.
10.Réinstallez la plaque d’évent sur le dessus de
l’appareil et fixez-la en place (2 vis).
11.Réinstallez la bordure et devanture enlevées plus
tôt pour permettre l’accès au ventilateur.
rondelles de caoutchouc
et écrous (4)
Coussins-éponge (2)
Borne du module au récepteur
Bornes du ventilateur au module

12
Schéma des connexions
Avertissement—Directives de mise à la terre
Pour votre protection contre les dangers de chocs
électriques, ce ventilateur est équipé d’une fiche polarisée
à trois lames. La fiche doit être branchée directement dans
une prise de courant à trois lames, mise à la terre. Ne pas
couper ou enlever la lame polarisée de cette fiche.
NOTE - ALL WIRING IS SPECIFIC TO THIS KIT AND SHOULD ONLY BE REPLACED WITH
ORIGINAL EQUIPMENT WIRING FROM THE MANUFACTURER
VIS DE MISE À LA TERRE
CORDON ÉLECTRIQUE DE 6 PIEDS
(1,9 M) MIS À LA TERRE
BOÎTIER DU VENTILATEUR
4004227 / 01
MODULE DE COMMANDE VENTILATEUR
RÉCEPTEUR DE
TÉLÉCOMMANDE
FOURNI AVEC LE
FOYER
NOTE - LE FILAGE ET LES BORNES SONT SPÉCIFIQUES À CE KIT ET NE DEVRAIENT
ÊTRE REMPLACÉS QUE PAR DE L’ÉQUIPEMENT ORIGINAL DU MANUFACTURIER
BORNES
MOLEX VENTILATEUR
MODÈLE 795CFKV2
VENTILATEUR DE CIRCULATION D’AIR
120 VAC, 60 HZ, MOINS D’UN AMPÈRE
FABRIQUÉ POUR
MILES INDUSTRIES LTD.
NORTH VANCOUVER, BC, CANADA
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
