miseno MNO102CP User manual

SINGLE HANDLE LAVATORY FAUCET
Model MNO102CP, MNO102BN
MNO102FB, MNO102BG
GRIFO PARA LAVABO DE UNA LLAVE
Modelos MNO102CP, MNO102BN
MNO102FB, MNO102BG
ROBINET DE SALLE DE BAINS À UNE POIGNÉE
Modèles MNO102CP, MNO102BN
MNO102FB, MNO102BG
1
English Español
Français
CAUTION-TIPS FOR REMOVAL
OF OLD FAUCET:
PRECAUCIÓN-CONSEJOS PARA
CAMBIAR LA LLAVE
MEZCLADORA:
ATTENTION-SUGGESTIONS
POUR ENLEVER L'ANCIEN
ROBIENT:
Always turn off water supply
before removing existing faucet
or replacing any part of the
faucet. Open the faucet handle
to relieve water pressure and
ensure that water is completely
shut off.
Siempre corte el suministro de
agua antes de retirar el grifo actual
o remplazar cualquier pieza del
mismo. Abra la llave del grifo para
liberar la presión de agua y
asegurar que ya no corre agua.
Toujours couper l'alimentation en
eau avant d'enlever ou de
démonter le robinet. Ouvrir le
robinet pour libérer la pression
d'eau et pour s'assurer que
l'alimentation en eau a bien été
coupée.
CARE INSTRUCTIONS: INSTRUCCIONES DE CUIDADO: DIRECTIVES D'ENTRETINE:
To preserve the finish of your
faucet, apply non-abrasive wax.
Any cleaners should be rinsed
off immediately. Do not use
abrasive cleaners on the faucet.
Para conservar el acabado que cubre
las partes metálicas de su llave
mezcladora, aplique cera que no sea
abrasive, como una cera para autos.
Si usa algún tipo de limpiador,
deberá enjuagarlo inmediatamente.
Los abrasivos suaves son aceptables
en acabados platinum y LifeShine.
Pour préserver le fini des pièces
métalliques du robinet, appliquer
une cire non abrasive comme une
cire à votiure. Rincer
immédiatement le robinet aprés
l'avoir nettoyé avec un agent
nettoyant. Les finis platinum et
LifeShine peuvent être nettoyés à
l'aide de produits abrasifs doux.
You may need/Usted puede necesitar/
Aticles dont vous pouvez avoir besion
Goggles
Anteojos Protectores
Lunettes de sécurité
Wrench
Llave
Clé ajustable
Basin Wrench
Llave para Instalar Grifos
Clé pour lavabo
(2) Supply Lines
2 Líneas de Suministro
(2) Tuyaux d'alimentation
Silicone
Silicón
Silicone
SILICONE
03/02/20 REV.C

2

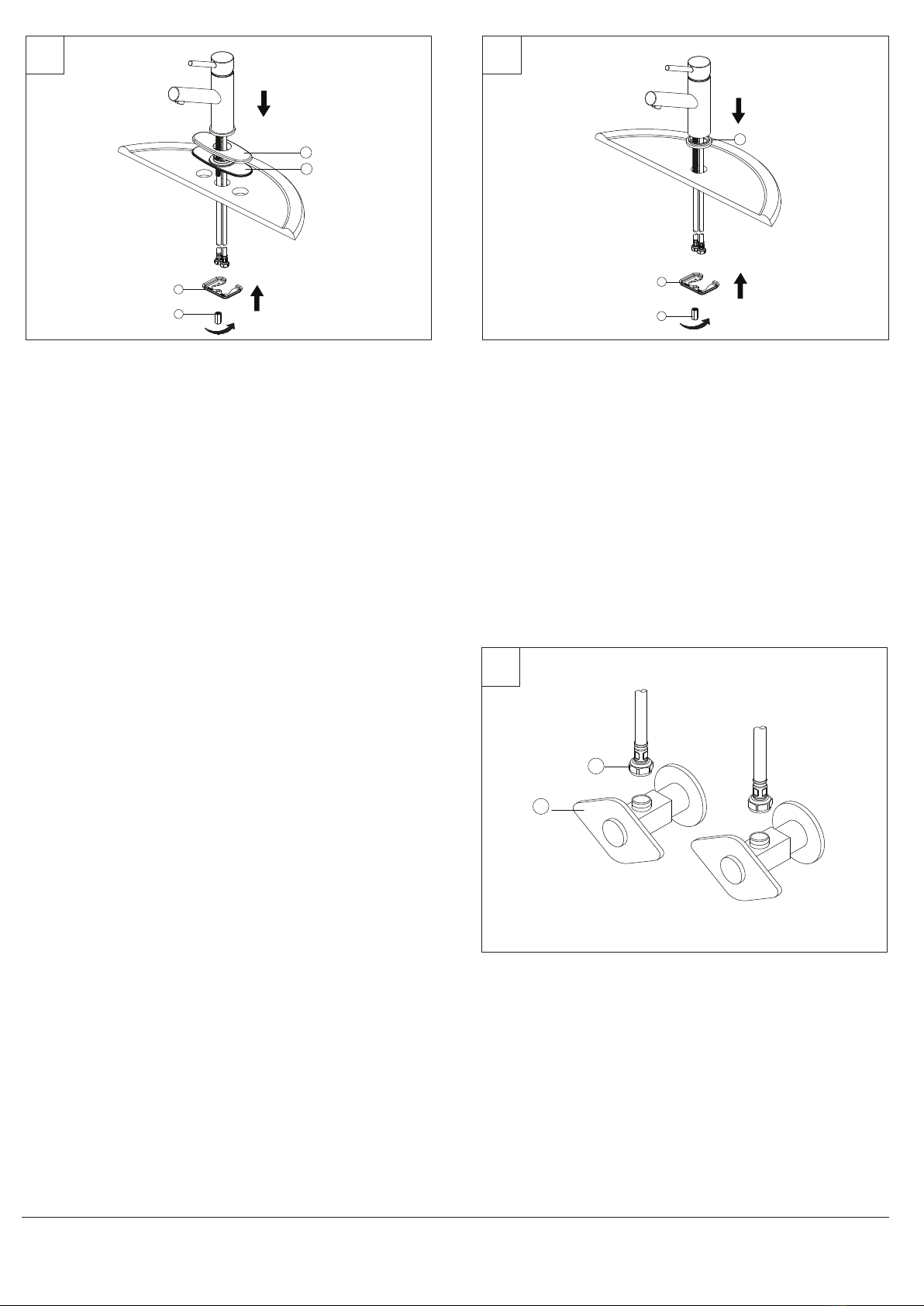

Shut off water supplies. Place the escutcheon (3) and the gasket (4) on the
bottom of the new faucet assembly. Place new faucet through holes in top
of sink. From under sink slide washer (1) onto threaded. Secure with
washers (1) and nut (2). If installing the faucet without the escutcheon,
begin with step 1B.
Note: If the sink surface is uneven or irregular, plumber’s putty or a
silicone sealant may be used to create a watertight seal. Plumber’s putty
may have an adverse reaction with plastic gaskets under the spout base
so if your faucet has a plastic gasket, use a high quality silicone sealant.
Plumber’s putty also may have an adverse reaction with some cultured
marble or natural stone. In these cases a high quality silicone sealant is
recommended.
Corte el suministro de agua. Coloca la placa protectora (3) y la junta (4) en
la parte inferior del ensamblaje del grifo nuevo. Coloque el grifo nuevo a
través de los orificios en la parte superior del lavabo. Coloque el grifo
nuevo a través de los orificios en la parte superior del lavabo. Desde la
parte inferior, deslice las arandela (1) hacia las barras roscadas. Asegure
con arandela (1) y tuerca (2). Si instalas el grifo sin la placa protectora,
empieza por el paso 1B.
Nota: Si la superficie del lavamanos es irregular o está desnivelada,
puede usarse masilla de plomero o un sellador de silicona para dar
hermeticidad. La masilla de plomero puede tener reacción adversa con
juntas plásticas debajo de la base del caño. Si tu grifo tiene junta plástica,
usa un sellador de silicona de alta calidad. La masilla de plomero puede
tener también un reacción adversa con algún mármol cultivado o piedra
natural. En estos casos se recomienda un sellador de silicona de alta
calidad.
Coupez l'alimentation en eau. Placez la rosace (3) et le joint d'étanchéité
(4) sur le bas du nouvel ensemble de robinetterie. Insérez le nouveau
robinet dans les trous prévus à cet effet sur le dessus du lavabo. Insérez
le nouveau robinet dans les trous prévus à cet effet sur le dessus du
lavabo. Sous le lavabo, glissez les rondelle (1) sur les tiges filetées et
fixez-les à l'aide de rondelles (1) et d'écrou (2). Si vous installez le robinet
sans l’entraxe, commencez avec l’étape 1B.
Remarque : Si la surface du lavabo n'est pas uniforme ou est irrégulière,
vous pouvez utiliser du mastic de plomberie ou un scellant à la silicone
pour créer un joint étanche. Le mastic de plomberie peut réagir de
manière indésirable avec les joints en plastique sous la base du bec. Par
conséquent, si le robinet présente un joint en plastique, veuillez utiliser
un scellant à la silicone de haute qualité. Le mastic de plomberie peut
également présenter une réaction indésirable avec certains
similimarbres ou certaines pierres naturelles. Dans de tels cas, il est
recommandé d'utiliser un scellant à la silicone de haut qualité.
1A 1B
2
Making the waterline connections
Thread the nut (1) on supply line onto outlet of water supply valve (2)
and tighten with wrench. Do not overtighten.
Cómo hacer las conexiones de las tuberías de agua
Enrosca la tuerca (1) de la línea de suministro en la salida de la válvula de
suministro de agua (2) y aprieta con una llave. No aprietes demasiado.
Branchement des conduites d'alimentation en eau
Vissez l’écrou (1) de la conduite d’alimentation sur la sortie du robinet
d’alimentation en eau (2) et serrez à l’aide d’une clé. Ne serrez pas trop.
Before installation, ensure that the flange (1) is placed on the bottom of
the new faucet assembly. Place new faucet through holes in top of sink.
From under sink slide washer (2) onto threaded. Secure with washer (2)
and nut (3). If installing the faucet with the escutcheon, begin with step
1A.
Antes de la instalación, verique que la brida (1) esté colocada sobre el
fondo del montaje de la nueva llave. Coloque el grifo nuevo a través de
los orificios en la parte superior del lavabo. Desde la parte inferior, deslice
las arandela (2) hacia las barras roscadas. Asegure con arandela (2) y
tuerca (3). Si es con la placa protectora, comienza con el 1A.
Avant l'installation, vériez que la bride (1) est placée au fond du nouveau
robinet. Insérez le nouveau robinet dans les trous prévus à cet effet sur le
dessus du lavabo. Sous le lavabo, glissez les rondelle (2) sur les tiges
filetées et fixez-les à l'aide de rondelle (2) et d'écrou (3). Si vous installez
le robinet avec l’entraxe, commencez à l’étape 1A.
1
1
2
3
4
2
3
2
1
03/02/20 REV.C

3
Remove the bottom gasket (3) and nut (4) from the top gasket (1) and
pop-up body (2). Attach these pieces together by pushing the bottom
gasket (3) down into the top of the nut (4) and twisting together.
Retira la junta inferior (3) y la tuerca (4) de la junta superior (1) y del cuerpo
emergente (2). Sujeta las dos piezas empujando la junta inferior (3) hacia
abajo hasta la parte superior de la tuerca (4) para enroscarlas juntas.
Retirez le joint inférieur (3) et l’écrou (4) du joint supérieur (1) et du corps
d’évacuation mécanique (2). Attachez ces pièces ensemble en enfonçant
le joint inférieur (3) dans le haut de l’écrou (4) et en les tournant
ensembles.
3
Insert the pop-up body (2) into the sink. Ensure that the top gasket (1)
rests securely between the top of the sink and the top of the pop-up
body (2).
Inserta el cuerpo emergente (2) en el lavamanos. Garantiza que la junta
superior (1) descanse de manera segura entre la parte superior del
lavamanos y la parte superior del cuerpo emergente (2).
Insérez le corps d’évacuation mécanique (2) dans le lavabo. Assurez-vous
que le joint supérieur (1) repose de manière solide et sûre entre le haut
du lavabo et le haut du corps d’évacuation mécanique (2).
4
Important: After installation is completed, remove aerator. Turn on water
supply and allow both hot and cold water to run for at least one minute
each. While water is running, check for leaks. Replace aerator. Do not lose
the gasket (1) in the aerator.
Importante: Una vez que termine la instalación,quite el aireador. Abra el
suministro de agua y deje correr agua fría y caliente durante al menos un
minuto cada una. Mientras el agua corre, controle que no haya pérdidas.
Reemplace el aireador. No aojes la junta (1) en el aireador.
Important: Une fois l’installation terminée, enlevez l’aérateur. Ouvrez
l’alimentation d’eau et laissez couler l’eau chaude et l’eau froide au
moins une minute chacune. Pendant que l’eau coule, vérifiez s’il y a des
fuites. Reposez l’aérateur. Ne perdez pas le joint d’étanchéité (1) dans
l’aérateur.
From underneath the sink, screw the bottom gasket (2) and nut (3) assembly
onto the pop-up body (1) by twisting clockwise until secure.
Desde la parte inferior del lavamanos, enrosca la junta inferior (2) y el
conjunto de la tuerca (3) en el cuerpo emergente (1), girando hacia la
derecha hasta asegurar.
Depuis le dessous du lavabo, vissez le joint inférieur (2) et l’écrou (3) dans
le corps d’évacuation mécanique (1) en tournant dans le sens horaire
jusqu'à ce que l’ensemble soit solidement fixé.
5
1
6
1
2
3
4
1
2
1
2
3
03/02/20 REV.C

4
Maintenance
If faucet leaks from spout outlet -Shut off water supplies-replace cartridge (1).
Note: Install cartridge (1) correctly for proper handle rotation.
Mantenimiento
Si la llave tiene filtraciones del pico del tubo de salida-Cierre los suministros
de agua-Reemplace el ensamble de la Unidad de la Espiga (1).
Note: Instale las espigas (1) correctamente para obtener una rotación debida.
Entretien
Si le robinet fuit par la sortie du bec-coupez l'eau puis remplacez l'obturateur (1).
Nota: Installer correctement les obturateurs (1) pour que les manettes tournent
dans le bon sens.
1
RP40269*
Press Pop-Up Assembly
Presiona el ensamblaje emergente
Appuyez sur l’évacuation mécanique
* Specify Finish
Especifíque el Acabado
Précisez le Fini
RP50002
Set Screw
Tornillo de Fijación
Vis de calage
RP13156*
Handle
Llave
Poignée
RP80615*
Cap
Tapa
Capuchon
RP70600
Bonnet
Capuchón
Chapeau
OBPF220005
Cartridge
Cartucho
Cartouche
RP30262*
Aerator
Aireado
Aérateur
RP80616*
Escutcheon
Placa decorativa
Entraxe
RP80617
Base Plate
Placa Base
Plaque de base RP64207
Washer
Arandela
Rondelle
RP56026
Nut
Tuerca
Écrou
RP80198*
Flange
Ribete
Bride
RP50015
Screw
Tornillo
vis
RP70221
2.5mm Hex Allen Wrench
2.5mm Hex Llave Allen
2.5mm Hex Cié hexagonale
RP80390*
Index
Índice
Repère
03/02/20 REV.C
