Monacor TVCCD-400COL User manual

Bedienungsanleitung
Instruction manual
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing
Handleiding
Manual de instrucciones
Manual de instruções
Brugsanvisning
Bruksanvisning
Käyttöohje
®
TVCCD-400COL
Best.-Nr. 19.3560
CCTV-Farbkamera
CCTV Colour Camera

Bevor Sie einschalten
Wir wünschen Ihnen viel
Spaß mit Ihrem neuen Ge-
rät von MONACOR. Bitte
lesen Sie vor dem Ge-
brauch diese Anleitung.
Der deutsche Text beginnt
auf der Seite 4.
D
A
CH
Before you switch on
We wish you much plea-
sure with your new unit by
MONACOR. Please read
these instructions before
use.
The English text starts on
page 9.
GB
Avant toute utilisation
Nous vous remercions
d'avoir choisi un appareil
MONACOR et vous prions
de lire cette notice.
La version française com-
mence à la page 14.
F
B
CH
Prima di accendere
Vi auguriamo buon diverti-
mento con il Vostro nuovo
apparecchio MONACOR.
Vi preghiamo di leggere le
presenti istruzioni prima
dell'uso. Il testo italiano
comincia a pagina 19.
I
Alvorens u inschakelt
Wij raden u aan deze
handleiding goed door te
lezen voor u het apparaat
in gebruik neemt.
De Nederlandse tekst be-
gint op pagina 24.
NL
B
E
Antes de ligar
Desejamos que esteja sa-
tisfeito com a sua nova uni-
dade MONACOR. Por favor
leia estas instruçoes antes
de usar o equipamento.
O texto em português co-
meça na página 34.
P
DK
Innan enheten tas i bruk
Läs igenom bruksanvis-
ningen för att undvika fel
och/eller skador på den-
samma.
Den svenska texten finns
på sidan 44.
S
Ennen virran kytkemistä
Toivomme että saat paljon
hyötyä ja iloa uudesta
MONACOR-laitteestasi. Lue
nämä ohjeet ennen käyttöä.
Suomenkielinen teksti al-
kaa sivulta yhdeksän 49.
FIN
Antes de la conexión
Le agradecemos el ha-
ber adquirido un equipo
MONACOR. Por favor, lee
atentamente las instruc-
ciones de uso.
La versión en Español se
encuentra en la página 29.
Inden De tænder for
apparatet
Vi ønsker Dem god forn-
øjelse med Deres nye ap-
parat. Læs hele brugsanvis-
ningen igennem før brug.
Den danske tekst starter
på side 39.
2

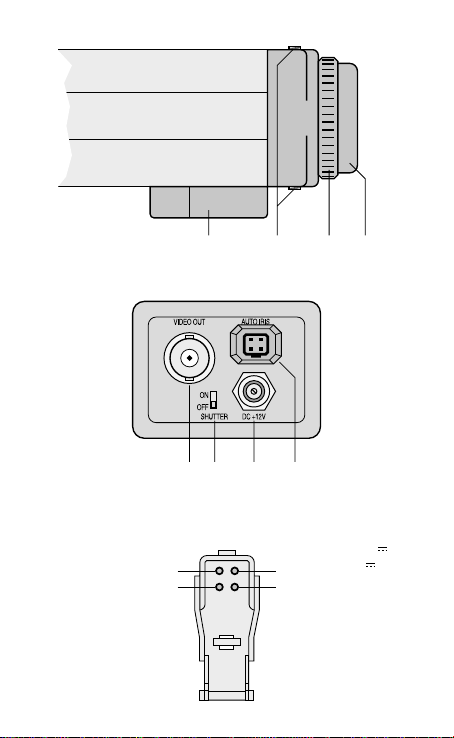

3
➂
1234
➁
2
43
1
➀
56 7 8
Videoausgang
Video Out
Masse
Ground
Ausgang 12 V
Output 12 V
Masse
Ground

Bitte klappen Sie die Seite 3 heraus. Sie sehen
dann immer die beschriebenen Bedienelemente
und Anschlüsse.
1 Übersicht der Bedienelemente und
Anschlüsse
1.1 Kamera (Abb. 1 und 2)
1Adapter mit 6,3-mm-Fotogewinde (1/4");
zur Deckenmontage den Adapter auf die Ober-
seite der Kamera schrauben
2Feststellschrauben zum Korrigieren des Auflage-
maßes für das Objektiv
3Adapterring zur Montage eines Objektivs mit
C-Mount-Gewinde
4Schutzkappe
5BNC-Buchse für den Videoausgang, 1Vss an
75Ω
6Ein-/Ausschalter für den automatischen elektroni-
schen Verschluß
7Stromversorgungsanschluß 12V ,
Mittelkontakt = Pluspol
8Buchse für den Anschluß eines videosignalge-
regelten Objektivs (Auto Iris)
1.2 Anschlußbelegung des Steckers für video-
signalgeregelte Objektive (Abb. 3)
1Betriebsspannung 12 V
2Videosignal 1Vss für die Blendenregelung
3Masse
4Masse
D
A
CH
4

2 Hinweise für den sicheren Gebrauch
Dieses Gerät entspricht der EU-Richtlinie 89/336/
EWG für elektromagnetische Verträglichkeit.
●Die Kamera ist nur zur Verwendung in Räumen ge-
eignet. Bei Außenmontage muß sie in ein wetter-
festes Schutzgehäuse eingesetzt werden.
●Schützen Sie die Kamera vor Verschmutzung,
Feuchtigkeit und Hitze (zulässiger Einsatztempera-
turbereich 0–40 °C).
●Verwenden Sie für die Reinigung nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
●Wird die Kamera zweckentfremdet, falsch ange-
schlossen oder nicht fachgerecht repariert, kann für
eventuelle Schäden keine Haftung übernommen
werden.
●Soll die Kamera endgültig aus dem Betrieb genom-
men werden, übergeben Sie sie zur Entsorgung
einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten
Die PAL-Farbkamera TVCCD-400COL ist speziell für
den Einsatz in Überwachungs- und Alarmanlagen
konzipiert. Ihre geringen Abmessungen ermöglichen
eine einfache Montage an jeder beliebigen Stelle.
Die Kamera ist mit einer automatischen Verstär-
kungsregelung (AGC), einem automatischen elektro-
nischen Verschluß (1/50–1/100000 s), einem automati-
schem Weißabgleich (Bereich 2400°K bis 11000°K)
und einer Gegenlichtkompensation ausgestattet.
4 Objektiv
Es lassen sich alle Objektive mit C-Mount- und CS-
Mount-Gewinde anschrauben.
1) Die Schutzkappe (4) abnehmen.
D
A
CH
5

Achtung! Schützen Sie den CCD-Bildwandler-
Chip und die Linsen des Objektivs unbedingt vor
Staub oder sonstiger Verschmutzung, und be-
rühren Sie sie auf gar keinen Fall mit den Fingern.
2) Bei Verwendung eines Objektivs mit C-Mount-Ge-
winde dieses auf den Adapterring (3) schrauben.
Bei Verwendung eines Objektivs mit CS-Mount-
Gewinde den Adapterring (3) abnehmen, und das
Objektiv direkt auf die Kamera schrauben.
3) Die Kamera besitzt einen Anschluß für eine Blen-
denregelung (8). Deshalb ist besonders ein Objek-
tiv mit videosignalgeregelter Blende (Auto Iris) zu
empfehlen. Das Anschlußkabel des Objektivs wie
folgt an den beiliegenden Stecker anschließen
(siehe auch Abb. 3):
Pin 1 = Betriebsspannung 12 V
Pin 2 = Videosignal 1Vss für die Blendenregelung
Pin 3 + 4 = Masse
Den Stecker in die BuchseAUTO IRIS (8) stecken.
Da die Kamera über einen automatischen elektro-
nischen Verschluß verfügt, lassen sich aber auch
Objektive mit manueller Blendeneinstellung ver-
wenden.
5 Montage
Die Kamera kann mit einer Kamerahalterung (z.B.
TVH-Serie von MONACOR) an eine Wand oder
Decke montiert werden. Dazu befindet sich auf der
Unterseite ein Adapter (1) mit einem 6,3-mm-Fotoge-
winde (1/4"). Für eine Deckenmontage den Adapter
auf die Oberseite der Kamera schrauben.
Bei einer Außenmontage muß die Kamera in ein
wetterfestes Schutzgehäuse (z.B. TVG-300 von
MONACOR) eingesetzt werden. Soll die Kamera
ferngesteuert schwenkbar sein, ist ein Kamera-Rotor
zu verwenden (z.B. VPT-69 von MONACOR).
D
A
CH
6

6 Kamera anschließen
1) Die Ausgangsbuchse VIDEO OUT (5) über ein
75-Ω-Kabel (z.B. VEC-62/10 von MONACOR) mit
einem Monitor verbinden. Dabei auf den korrekten
75-Ω-Abschluß am Monitor bzw. bei Serienschal-
tung am letzten Monitor achten. Bei einer Kabel-
länge von mehr als 100m sollte ein Videover-
stärker zwischen Kamera und Kabel geschaltet
werden, um die Kabelverluste auszugleichen.
Beim Einsatz von mehreren Kameras einen Vi-
deo-Splitter (z. B. TVSP-410 von MONACOR) oder
einen Kamera-Umschalter (z. B. TVS-410/-810 von
MONACOR) zwischen die Kameras und den Moni-
tor schalten.
2) Zur Stromversorgung an die Buchse DC +12V (7)
ein elektronisch stabilisiertes 12-V-Netzgerät an-
schließen (z.B. PS-12CCD von MONACOR). Am
Mittelkontakt muß sich der Pluspol befinden. Die
Stromaufnahme beträgt 200mA. Benötigt wird ein
Kleinspannungs-Stecker 5,5/2,1 mm (Außen-/In-
nendurchmesser).
7 Bedienung
1) Nach dem Anlegen der 12-V-Versorgungsspan-
nung ist die Kamera betriebsbereit.
2) Am Objektiv die Entfernung einstellen. Bei Objek-
tiven mit manuell einstellbarer Blende diese auf
optimale Bildwiedergabe (Schärfentiefe, Hellig-
keit, minimales Bildrauschen) einstellen.
3) Ist bei korrekt eingestellter Entfernung das Bild
unscharf, muß das Auflagemaß für das Objektiv
korrigiert werden. Dazu die Feststellschrauben (2)
lösen. Durch Verdrehen des kompletten Objektivs
[ggf. einschließlich des Adapterings (3)] ein schar-
fes Bild einstellen. Anschließend die Schrauben
wieder festziehen.
D
A
CH
7

4) Den automatischen elektronischen Verschluß mit
dem Schalter SHUTTER (6) einschalten (Position
ON). Bei Verwendung eines Objektivs mit video-
signalgeregelter Blende (Auto Iris) oder bei sehr
schwacher Beleuchtung kann durch Ausschalten
des elektronischen Verschlusses (Position OFF)
eventuell eine bessere Bildwiedergabe erreicht
werden.
8 Technische Daten
Bildabtaster:. . . . . . . . . . . 8,5-mm-CCD-Chip (1/3")
Farbsystem:. . . . . . . . . . . PAL
Synchronisation: . . . . . . . horizontal 15 625Hz,
vertikal 50Hz
Anzahl der Bildpunkte:. . . hor. 500, vert. 582
Auflösung: . . . . . . . . . . . . 420 Linien
Mindestbeleuchtung: . . . . 0,5Lux bei Objektiv 1:1,2
Signal/Rauschabstand:. . > 50 dB
Ausgänge
Video: . . . . . . . . . . . . . 1 Vss, 75Ω
Blendenregelung: . . . . 1 Vss, 10Ω
Zulässige
Einsatztemperatur: . . . . . 0–40 °C
Stromversorgung: . . . . . . 12 V , 200mA
Abmessungen (B x H x T)
ohne Objektiv: . . . . . . . . . 48 x 43 x 143mm
Gewicht ohne Objektiv: . . 180g
Laut Angaben des Herstellers.
Änderungen vorbehalten.
D
A
CH
8

Please unfold page 3. Then you can always see
the operating elements and connections de-
scribed.
1 Operating Elements and Connections
1.1 Camera (figs. 1 and 2)
1Adapter with 6.3mm (1/4") thread;
for ceiling mounting screw the adapter at the top
side of the camera
2Setscrews to correct the mechanical focus setting
for the lens
3Adapter ring for mounting a lens with C mount
thread
4Protection cap
5BNC jack for the video output, 1Vpp at 75 Ω
6On/Off switch for the automatic electronic shutter
7Power supply connection 12V ,
centre contact = positive pole
8Jack for the connection of a video signal control-
led lens (auto iris)
1.2 Pin configuration of the plug for video
signal controlled lenses (fig. 3)
1Operating voltage 12V
2Video signal 1Vpp for the iris control
3Ground
4Ground
GB
9

2 Safety Notes
This unit corresponds to the directive 89/336/EEC
for electromagnetic compatibility.
●The camera is only suitable for indoor use. For out-
side mounting is must be placed into a weather-
proof protection housing.
●Protect the camera against impurities, humidity,
and heat (admissible ambient temperature range
0–40°C).
●For the cleaning only use a dry, soft cloth, by no
means chemicals or water.
●If the camera is used for purposes other than orig-
inally intended, if it is connected in the wrong way
or not repaired by authorized, skilled personnel,
there is no liability for possible damage.
●If the camera is to be put out of operation defini-
tively, bring it to a local recycling plant for disposal.
3 Applications
The PAL colour camera TVCCD-400COL has es-
pecially been designed for the use in monitoring and
alarm systems. Its low dimensions make an easy
mounting possible at any desired place.
The camera is equipped with an automatic gain
control (AGC), an automatic electronic shutter
(1/50–1/100000 s), an automatic white balance (range
2400°K up to 11 000 °K) and a backlight compensa-
tion.
4 Lens
All lenses with C mount and CS mount thread can be
screwed on.
1) Remove the protection cap (4).
Attention! Protect the CCD image sensor chip
and the lenses of the lens assembly against dust
GB
10

or other impurities in any case and do not touch
them with the fingers.
2) When using a lens with C mount thread, screw it
onto the adapter ring (3).
When using a lens with CS mount thread, take
off the adapter ring (3) and screw the lens directly
onto the camera.
3) The camera has a connection for an iris control (8).
Therefore, a lens with video signal controlled iris
(auto iris) is particularly recommended. Connect
the cable of the lens to the supplied plug as follows
(also see fig. 3):
pin 1 = operating voltage 12 V
pin 2 = video signal 1 Vpp for the iris control
pins 3 + 4 = ground
Connect the plug into jack AUTO IRIS (8).
As the camera is equipped with an automatic elec-
tronic shutter, lenses with manual iris control can
be used as well.
5 Mounting
The camera can be mounted with a camera bracket
(e.g. TVH series by MONACOR) at a wall or a ceiling.
For this an adapter (1) with a 6.3 mm (1/4") thread is
provided at the bottom side. For ceiling mounting
screw the adapter to the top side of the camera.
In case of outside mounting the camera must be
placed into a weatherproof protection housing (e.g
TVG-300 by MONACOR). To be able to swivel the
camera by remote control, use a camera rotor (e.g.
VPT-69 by MONACOR).
GB
11

6 Connection of the Camera
1) Connect output jack VIDEO OUT (5) via a 75Ω
cable (e.g. VEC-62/10 by MONACOR) to a moni-
tor. Observe the correct 75 Ωtermination at the
monitor resp. in case of series connection at the
last monitor. With a cable length of more than
100m a video amplifier should be inserted be-
tween camera and cable to compensate for cable
losses.
When using several cameras, insert a video
splitter (e.g. TVSP-410 by MONACOR) or a cam-
era switcher (e.g. TVS-410/-810 by MONACOR)
between the cameras and the monitor.
2) Connect a regulated 12 V power supply unit to jack
DC+12V (7) (e. g. PS-12CCD by MONACOR).
The positive pole must be at the centre pin. The
current consumption is 200mA. Alow voltage plug
5.5/2.1 mm (outside/inside diameter) is neces-
sary.
7 Operation
1) After applying the 12 V supply voltage the camera
is ready for operation.
2) Adjust the distance at the lens. If lenses with
manually adjustable iris are used, adjust them to
an optimum picture reproduction (focus sharp-
ness, brightness, minimum picture noise).
3) If the picture is not clear with correctly adjusted
distance, the mechanical focus setting for the lens
must be corrected. Loosen the setscrews (2). By
turning the complete lens [if necessary, including
the adapter ring (3)] adjust a clear picture. Then
tighten the screws again.
4) Switch on the automatic electronic shutter with
switch SHUTTER (6) – position ON. If a lens with
video signal controlled iris (auto iris) is used or in
GB
12

case of very low illumination, a better picture
reproduction may be obtained by switching off the
electronic shutter (position OFF).
8 Specifications
Image sensor: . . . . . . . . . 8.5mm (1/3") CCD chip
Colour system:. . . . . . . . . PAL
Synchronization: . . . . . . . hor. 15625Hz,
vert. 50Hz
Number of pixels:. . . . . . . hor. 500, vert. 582
Resolution:. . . . . . . . . . . . 420 lines
Minimum illumination: . . . 0.5 Lux with lens 1:1.2
S/N ratio:. . . . . . . . . . . . . > 50dB
Outputs
video:. . . . . . . . . . . . . . 1Vpp, 75 Ω
iris control:. . . . . . . . . . 1 Vpp, 10Ω
Admissible
ambient temperature: . . . 0–40 °C
Power supply: . . . . . . . . . 12 V , 200mA
Dimensions (W x H x D)
without lens:. . . . . . . . . . . 48 x 43 x 143mm
Weight without lens:. . . . . 180g
According to the manufacturer.
Subject to change.
GB
13

Ouvrez le présent livret page 3 de manière à
visualiser les éléments et branchements.
1 Eléments et branchements
1.1 Caméra (schémas 1 et 2)
1Adaptateur avec filetage 1/4" (6,3mm);
pour un montage au plafond, vissez l’adaptateur
sur la face supérieure de la caméra
2Vis pour un réglage mécanique de la focale
3Anneau adaptateur pour monter un objectif avec
filetage C-Mount
4Cache de protection
5Prise BNC pour la sortie vidéo 1Vcc/75Ω
6Interrupteur Marche/Arrêt pour l’obturation élec-
tronique automatique
7Branchement alimentation 12V ,
contact médian: pôle plus
8Prise pour brancher un objectif à commande auto-
matique de diaphragme
1.2 Configuration de la fiche pour objectif à
commande automatique de diaphragme
(schéma 3)
1Tension de fonctionnement 12V
2Signal vidéo 1Vcc pour le réglage de diaphragme
3Masse
4Masse
2 Conseils de sécurité
Cet appareil répond à la norme 89/336/CEE relative
à la compatibilité électromagnétique.
●La caméra n’est conçue que pour une utilisation en
intérieur. Pour un montage en extérieur, vous de-
vez la placer dans un boîtier de protection.
14
F
B
CH

●Protégez la caméra de la poussière, de l’humidité
et de la chaleur (température d’utilisation autorisée
0–40°C).
●
Pour la nettoyer, utilisez uniquement un chiffon sec et
souple, en aucun cas de produits chimiques ou d’eau.
●Nous déclinons toute responsabilité en cas de
dommage si la caméra n’est pas correctement
branchée, réparée ou si elle est utilisée dans un but
autre que celui pour lequel elle a été conçue.
●Lorsque la caméra est définitivement retirée du cir-
cuit de distribution, vous devez la déposer dans
une usine de recyclage adaptée.
3 Possibilités d’utilisation
La caméra PAL couleur TVCCD-400COL est spé-
cialement conçue pour une utilisation dans des cen-
trales d’alarme et de surveillance. Ses petites dimen-
sions autorisent un montage simple.
Elle est dotée d’une amplification automatique de
gain (AGC), d’une obturation électronique automa-
tique (1/50–1/100000 s), d’une compensation automa-
tique du blanc (plage 2400°K à 11 000°K) et d’une
compensation du contre-jour.
4 Objectif
Il est possible de monter des objectifs à filetage C-
Mount ou CS-Mount.
1) Retirez le cache de protection (4).
Attention! Protégez la puce et la lentille de la
poussière et d’autres impurités; en aucun cas, ne
les touchez avec les doigts.
2) Si vous utilisez un objectif à filetage C-Mount, vis-
sez l’adaptateur (3).
Si vous utilisez un objectif à filetage CS-Mount,
retirez ce même adaptateur (3) et vissez l’objectif
directement sur la caméra.
F
B
CH
15

3) La caméra possède un branchement pour un ré-
glage de diaphragme (8). C’est pourquoi nous vous
recommandons d’utiliser un objectif à commande
automatique de diaphragme. Reliez le câble de
l’objectif à la fiche fournie (voir schéma 3):
pin 1 = tension de fonctionnement 12 V
pin 2 = signal vidéo 1Vcc por le réglage de dia-
phragme
pin 3 + 4 = masse
Branchez la fiche dans la prise AUTO IRIS (8).
Dans la mesure où la caméra dispose d’une obtu-
ration électronique automatique, il est également
possible d’utiliser des objectifs à réglage manuel
de diaphragme.
5 Montage
Vous pouvez monter la caméra sur un support (par
exemple série TVH-… de MONACOR) et la fixer sur
un mur ou à un plafond. Pour ce faire, vous disposez
d’un adaptateur (1) avec filetage 1/4"; pour un monta-
ge à un plafond, vissez l’adaptateur sur la face supé-
rieure de la caméra.
Pour un montage en extérieur, vous devez placer
la caméra dans un boîtier de protection (par exemple
TVG-300 de MONACOR). Si vous souhaitez orienter
à distance la caméra, vous devez utiliser un rotor de
caméra (par exemple VPT-69 de MONACOR).
6 Branchements
1) Reliez la prise de sortie VIDEO OUT (5) par un
câble 75Ω(VEC-62/10 de MONACOR par exem-
ple) à un moniteur. Attention au branchement 75Ω
sur le moniteur ou, dans le cas d’un branchement
en série, sur le dernier moniteur. Si le câble dé-
passe 100m, vous devez brancher entre la camé-
16
F
B
CH

ra et le câble un amplificateur vidéo pour compen-
ser les pertes en ligne.
Si vous utilisez plusieurs caméras, vous devez
brancher un répartiteur vidéo (par exemple TVSP-
410 de MONACOR) ou un sélecteur de caméras
(par exemple TVSP-410/-810 de MONACOR)
entre les caméras et le moniteur.
2) Reliez une alimentation stabilisée électroniquement
12V (par exemple PS-12CCD de MONACOR) à la
prise DC +12V (7). Le pôle plus est au contact
médian, la consommation est de 200mA. Vous avez
besoin d’un adaptateur 5,5/2,1mm (Ø ext./int.).
7 Utilisation
1) Une fois que la caméra est reliée à une tension de
fonctionnement de 12V, elle est prête à fonctionner.
2) Réglez la distance sur l’objectif. Pour les objectifs
à réglage manuel de diaphragme, mettez le dia-
phragme sur une restitution optimale (profondeur,
de champs, luminosité bruit minimal).
3) Si pour une distance correcte, l’image n’est pas
nette, vous devez corriger le réglage mécanique
de la focale; pour ce faire, dévissez les vis (2); en
tournant l’objectif [y compris l’adaptateur (3)], si
nécessaire réglez jusqu’à obtenir une image cor-
recte puis resserez les vis (2).
4) Allumez l’obturation électronique avec l’interrup-
teur SHUTTER (6) – position ON. Si vous utilisez
un objectif à commande automatique de dia-
phragme ou en cas de très faible luminosité, vous
pouvez obtenir une meilleure image en déconnec-
tant la fonction obturation (position OFF).
F
B
CH
17

8 Caractéristiques techniques
Système: . . . . . . . . . . . . . puce CCD, 8,5mm (1/3")
Système couleur:. . . . . . . PAL
Synchronisation: . . . . . . . hor. 15625Hz,
vert. 50Hz
Nombre de points: . . . . . . hor. 500 x vert. 582
Résolution:. . . . . . . . . . . . 420lignes
Luminosité minimale:. . . . 0,5 Lux pour objectif
1: 1,2
Rapport signal/bruit: . . . . > 50dB
Sorties
vidéo:. . . . . . . . . . . . . . 1Vcc, 75 Ω
réglage de diaphragme: 1Vcc, 10 Ω
Température d’utilisation:. 0–40°C
Alimentation: . . . . . . . . . . 12V , 200mA
Dimensions (L x H x P)
sans objectif: . . . . . . . . . . 48 x 43 x 143mm
Poids sans objectif: . . . . . 180g
D’après les données du constructeur.
Tout droit de modification réservé.
18
F
B
CH

Vi preghiamo di aprire completamente la pagina 3.
Così vedrete sempre gli elementi di comando e i
collegamenti descritti.
1 Comandi e collegamenti
1.1 Telecamera (figg. 1 e 2)
1Adattatore con filettatura 6,3mm
[tipo fotografico, (1/4")];
per il montaggio al soffitto avvitare l’adattatore sul
lato superiore della telecamera
2Viti di fissaggio per correggere la posizione
dell’obiettivo
3Anello adattatore per avvitare un obiettivo
C-mount
4Cappuccio di protezione
5Presa BNC per l’uscita video, 1Vpp su 75 Ω
6Interruttore on/off per l’otturatore elettronico auto-
matico
7Cavo di alimentazione 12V ;
contatto centrale = positivo
8Presa per il collegamento di un obiettivo coman-
dato dal segnale video (auto iris)
1.2 Contatti del connettore per obiettivi coman-
dati dal segnale video (figg. 3)
1Tensione d’esercizio 12V
2Segnale video 1Vpp per regolazione diaframma
3Massa
4Massa
I
19

2 Avvertenze di sicurezza
Questo apparecchio corrisponde alla direttiva UE
89/336/CEE sulla compatibilità elettromagnetica.
●La telecamera è prevista solo per l’uso in locali. Nel
caso di montaggio esterno occorre sistemarla in un
contenitore di protezione resistente alle intemperie.
●Proteggere l’apparecchio dallo sporco, dall’umidità
e dal calore (temperatura d’impiego ammessa
0–40°C).
●Per la pulizia usare solo un panno morbido ed asci-
utto; non impiegare in nessun caso prodotti chimici
o acqua.
●Nel caso di uso improprio della telecamera, di colle-
gamenti sbagliati o di riparazione scorretta non si
assume nessuna responsabilità per eventuali danni.
●Se si desidera eliminare la telecamera definitiva-
mente, consegnarla per lo smaltimento ad un’istitu-
zione locale per il riciclaggio.
3 Possibilità d’impiego
La telecamera PAL a coloreTVCCD-400COLè realiz-
zata in particolar modo per l’impiego in impianti di sor-
veglianza e di allarme. Le ridotte dimensioni permet-
tono un semplice montaggio in qualsiasi posto.
La telecamera è equipaggiata con regolazione
automatica dell’amplificazione (AGC), con un ottura-
tore elettronico automatico (1/50–1/100000 s), con com-
pensazione automatica del bianco (da 2400°K fino a
11000 °K) e con compensazione della controluce.
4 Obiettivo
Si possono utilizzare tutti gli obiettivi con filettatura C-
mount o CS-mount.
1) Staccare il cappuccio di protezione (4).
Attenzione! Proteggere il chip del sensore CCD
I
20
