Monacor FGA-30 User manual

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

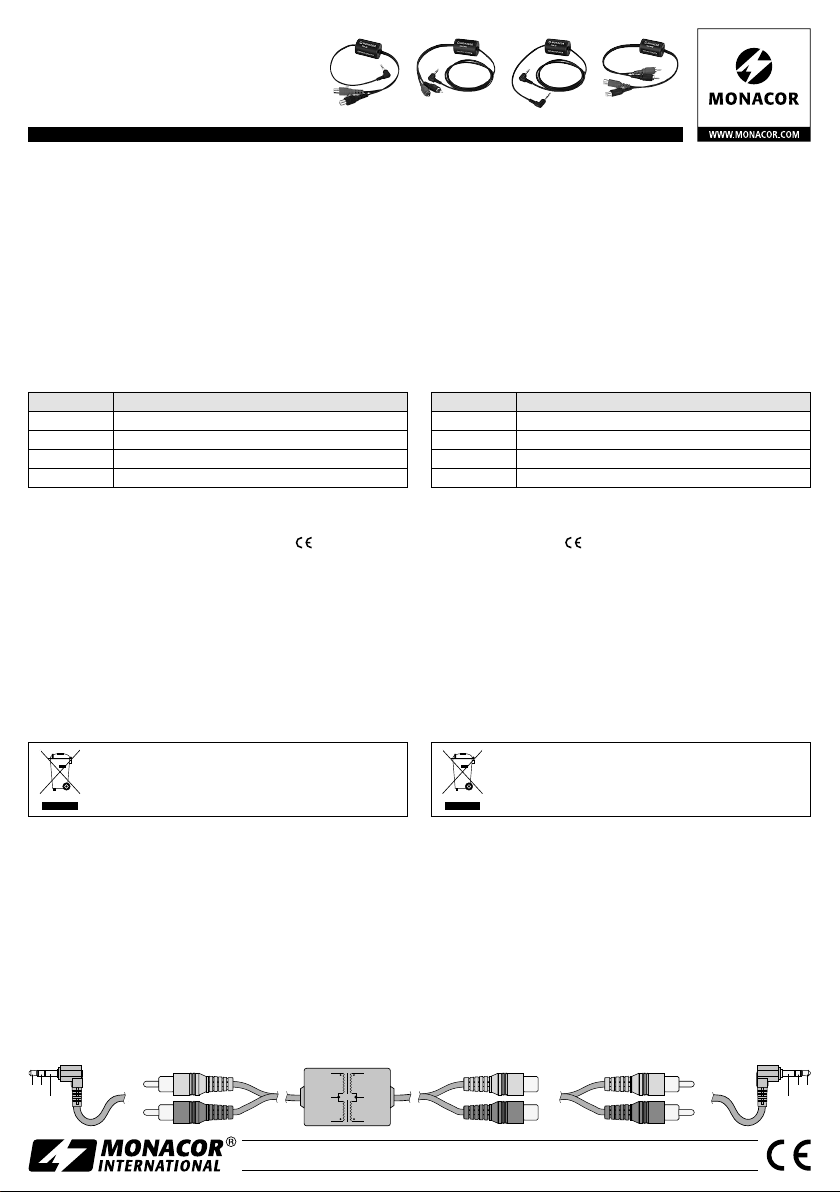

FGA-30 Bestell-Nr. • Order No. 21.2430
FGA-30M Bestell-Nr. • Order No. 21.3010
FGA-35 Bestell-Nr. • Order No. 21.2420
FGA-40MF Bestell-Nr. • Order No. 21.3050
R
GND
L
L
R
FGA-30/-30M/-35
FGA-40MF
GND
L
R
GND
L
R
FGA-30 / -40MF FGA-30M FGA-35
L
RR
GND
L
L
R
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-0938.99.04.08.2018
Übertrager für Line-Signale
Diese Anleitung richtet sich an Benutzer ohne besondere
Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein späteres Nachlesen
auf.
1 Einsatzmöglichkeiten
Der Übertrager FGA-xx wird benötigt, wenn beim Zusammen-
schalten mehrerer Audiogeräte eine Masseschleife entstanden ist
und dadurch ein Störbrummen auftritt. Der Übertrager unterbricht
die Masseschleife, weil er die durch ihn verbundenen Geräte gal-
vanisch trennt.Ein Brummen wird dadurch verhindert.Der FGA-xx
ist sowohl für Mono- als auch für Stereogeräte geeignet.
Modell Anschlüsse
FGA-30 1 × 3,5-mm-Klinkenstecker, 2 × Cinch-Kupplung
FGA-30M 1 × 3,5-mm-Klinkenstecker, 2 × Cinch-Stecker
FGA-35 2 × 3,5-mm-Klinkenstecker
FGA-40MF 2 × Cinch-Stecker, 2 × Cinch-Kupplung
2 Wichtige Hinweise
Der Übertrager entspricht allen erforderlichen Richtlinien der EU
und trägt deshalb das -Zeichen.
• Setzen Sie den Übertrager nur im Innenbereich ein. Schützen
Sie ihn vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und
Hitze (zulässige Einsatztemperatur 0–40°C).
• Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch,
niemals Chemikalien oder Wasser.
• Wird der Übertrager zweckentfremdet oder falsch angeschlos-
sen, kann keine Haftung für daraus resultierende Sach- oder
Personenschäden und keine Garantie für den Übertrager über-
nommen werden.
Soll der Übertrager endgültig aus dem Betrieb genom-
men werden, übergeben Sie ihn zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb.
3 Anschluss
Den Übertrager zwischen zwei Geräte schalten, z.B. den Ausgang
eines CD-Spielers über den FGA-xx mit dem Eingang einer PC-
Sound-Karte verbinden. Dabei ist es gleichgültig, auf welcher
Seite welches Gerät am Übertrager angeschlossen wird.Den roten
Cinch-Anschluss mit dem rechten Kanal (R) verbinden.
4 Technische Daten
Übertragungsbereich:. . . . . . . . . . . . 20–30000 Hz
Klirrfaktor: . . . . . . . . . . . . . . . . . . . . < 0,01%
Übertragungsverhältnis:. . . . . . . . . . 1 :1
Abmessungen, Gewicht:. . . . . . . . . . ⌀24mm × 38mm, 32g
Änderungen vorbehalten.
Line Signal Transformer
These instructions are intended for users without any specific
technical knowledge. Please read the instructions carefully
prior to operation and keep them for later reference.
1 Applications
The transformer FGA-xx is used to eliminate hum noise caused by
a ground loop. Ground loops may occur when several audio units
are interconnected. By galvanic isolation,the transformer will sep-
arate the ground loop of the units connected, thus preventing hum
noise. FGA-xx is suited both for mono and stereo units.
Model Connections
FGA-30 1 × 3.5 mm plug, 2 × RCA inline jack
FGA-30M 1 × 3.5 mm plug, 2 × RCA plug
FGA-35 2 × 3.5mm plug
FGA-40MF 2 × RCA plug, 2 × RCA inline jack
2 Important Notes
The transformer corresponds to all relevant directives of the EU
and is therefore marked with .
• The transformer is suitable for indoor use only. Protect it against
dripping water and splash water, high air humidity and heat
(admissible ambient temperature range 0– 40 °C).
• For cleaning only use a dry, soft cloth; never use water or chem-
icals.
• No guarantee claims for the transformer and no liability for any
resulting personal damage or material damage will be accepted
if the transformer is used for other purposes than originally
intended or if it is not correctly connected.
If the transformer is to be put out of operation defin-
itively, take it to a local recycling plant for a disposal
which is not harmful to the environment.
3 Connection
Insert the transformer between two units, e. g. connect the output
of a CD player via the FGA-xx to the input of the sound card of
a PC. It will not matter on which side which unit is connected
to the transformer. Connect the red RCA connector to the right
channel (R).
4 Specifications
Transmission range: . . . . . . . . . . . . . 20 –30000 Hz
THD:. . . . . . . . . . . . . . . . . . . . . . . . . < 0.01%
Transmission ratio:. . . . . . . . . . . . . . 1 :1
Dimensions, weight:. . . . . . . . . . . . . ⌀24mm × 38 mm, 32g
Subject to technical modification.
Deutsch
English

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
R
GND
L
L
R
FGA-30/-30M/-35
FGA-40MF
GND
L
R
GND
L
R
FGA-30 / -40MF FGA-30M FGA-35
L
RR
GND
L
L
R
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-0938.99.04.08.2018
FGA-30 Réf. num.• Codice 21.2430
FGA-30M Réf. num.• Codice 21.3010
FGA-35 Réf. num.• Codice 21.2420
FGA-40MF Réf. num.• Codice 21.3050
Trasformatore per segnali line
Queste istruzioni sono rivolte all‘utente senza conoscenze
tecniche specifiche. Vi preghiamo di leggerle attentamente
prima della messa in funzione e di conservarle per un uso
futuro.
1 Possibilità d’impiego
Il trasformatore FGA-xx è richiesto se in caso di collegamento di
più apparecchi si crea un anello di terra con conseguente ronzio
fastidioso. Il trasformatore interrompe l’anello di terra per mezzo
della separazione galvanica degli apparecchi collegati. In questo
modo si esclude il ronzio. Il FGA-xx è adatto sia per apparecchi
mono che per apparecchi stereo.
Modello Contatti
FGA-30 1 × jack 3,5 mm, 2 × presa RCA
FGA-30M 1 × jack 3,5 mm, 2 × spina RCA
FGA-35 2 × jack 3,5mm
FGA-40MF 2 × spina RCA, 2 × presa RCA
2 Avvertenze importanti per l’uso
Il trasformatore è conforme a tutte le direttive rilevanti dell’UE e
pertanto porta la sigla .
• Usare il trasformatore solo all’interno di locali. Proteggerlo
dall’acqua gocciolante e dagli spruzzi d’acqua, da alta umi-
dità dell’aria e dal calore (temperatura d’impiego ammessa fra
0e40°C).
• Per la pulizia usare solo un panno morbido, asciutto; non impie-
gare in nessun caso prodotti chimici o acqua.
• Nel caso d’uso improprio o di collegamenti sbagliati, del tra-
sformatore, non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si assume nes-
suna garanzia per il trasformatore.
Se si desidera eliminare il trasformatore definitiva-
mente, consegnarlo per lo smaltimento ad un’istitu-
zione locale per il riciclaggio.
3 Collegamenti
Inserire il trasformatore FGA-xx fra due apparecchi, p.es. fra l’uscita
di un lettore CD e l’ingresso di una scheda sound per il PC. Non ha
importanza, quale apparecchio è collegato con quale lato del trasfor-
matore. Collegare la connessione RCA rossa con il canale destro (R).
4 Dati tecnici
Gamma di trasmissione:. . . . . . . . . . 20 –30 000 Hz
Fattore di distorsione: . . . . . . . . . . . < 0,01%
Rapporto di trasmissione: . . . . . . . . 1 :1
Dimensioni, peso:. . . . . . . . . . . . . . . ⌀24mm × 38mm, 32g
Con riserva di modifiche tecniche.
Transformateur pour signaux Ligne
Cette notice s’adresse aux utilisateurs sans connaissances
techniques particulières. Veuillez lire la notice avant le fonc-
tionnement et conservez-la pour pouvoir, si besoin, vous y
reporter ultérieurement.
1 Possibilités d’utilisation
Le transformateur FGA-xx est utilisé lorsque un bouclage de masse
apparaît si plusieurs appareils audio sont branchés ensemble,
générant ainsi un ronflement. Le transformateur interrompt la
boucle de masse par une isolation galvanique des appareils reliés
par ce transformateur, évitant ainsi tout ronflement. Le FGA-xx est
adapté tant pour des appareils mono que stéréo.
Modèle Branchements
FGA-30 1 × jack 3,5 mâle, 2 × RCA femelle
FGA-30M 1 × jack 3,5 mâle, 2 × RCA mâle
FGA-35 2 × jack 3,5 mâle
FGA-40MF 2 × RCA mâle, 2 × RCA femelle
2 Conseils importants d’utilisation
Le transformateur répond à toutes les directives nécessaires de
l’Union européenne et porte donc le symbole .
• Le transformateur n’est conçu que pour une utilisation en inté-
rieur. Protégez-le des éclaboussures, de tout type de projections
d’eau, d’une humidité élevée de l’air et de la chaleur (tempéra-
ture ambiante admissible 0– 40 °C).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux,
en aucun cas de produits chimiques ou d’eau.
• Nous déclinons toute responsabilité en cas de dommages maté-
riels ou corporels résultants si le transformateur est utilisé dans
un but autre que celui pour lequel il a été conçu ou s’il n’est pas
correctement branché; en outre, la garantie deviendrait caduque.
Lorsque le transformateur est définitivement retiré
du service, vous devez le déposer dans une usine de
recyclage adaptée pour contribuer à son élimination
non polluante.
3 Branchement
Reliez le transformateur entre deux appareils, p.ex. reliez la sortie
d’un lecteur CD via le FGA-xx à l’entrée d’une carte son d’un PC.
Peu importe le côté du transformateur sur lequel l’appareil est
branché. Reliez la connexion RCA rouge au canal droit (R).
4 Caractéristiques techniques
Plage de transmission : . . . . . . . . . . 20–30000 Hz
Taux de distorsion : . . . . . . . . . . . . . < 0,01 %
Rapport de transmission : . . . . . . . . 1 :1
Dimensions, poids : . . . . . . . . . . . . . ⌀24mm × 38mm, 32g
Tout droit de modification réservé.
Français
Italiano
