GALLET F1XF®/ Cairns XF1 3
Safety Regulations
GB
1 Safety Regulations
1.1 Correct Use
The following communication accessories are described in this document:
• Flexible microphone headset
• Bone conductive headset
These communication accessories are designed to be used together with the
GALLET F1XF / Cairns XF1 fire-fighting helmet.
WARNING!
These accessories should not be used with other types of helmets or without a helmet.
The accessories provide hand-free communication capability in situations where the GALLET F1XF /
Cairns XF1 helmet is likely to be used. These situations include but are not limited to structural fire-
fighting, rescue operations, road traffic accidents.
WARNING!
Uses in explosive atmosphere require the use of ATEX approved equipment (Check ATEX marking on
sticker equipment).
ATEX GALLET F1XF / Cairns XF1 communication accessories are ATEX certified for use with ATEX
certified PTT (push to talk)/RSM or radios (refer to ATEX parameters).
Before using the product in an ATEX area, it is the responsibility of the user to correctly verify the ATEX
compatibility with the other interconnected systems (PTT/RSM/radios). Refer if necessary to the ATEX
certificate of the products concerned. MSA disclaims any liability for the improper use.
Be aware that other configurations are not ATEX certified and must not be used in explosive areas.
It is imperative that this operating manual be read and observed when using the product. In particular,
the safety instructions, as well as the information for the use and operation of the product, must be
carefully read and observed. Furthermore, the national regulations applicable in the user's country
must be taken into account for safe use.
Alternative use, or use outside this specification will be considered as non-compliance. This also
applies especially to unauthorized alterations to the product and to commissioning work that has not
been carried out by MSA or authorized persons.
1.2 Liability Information
MSA accepts no liability in cases where the product has been used inappropriately or not as intended.
The selection and use of the product are the exclusive responsibility of the individual operator.
Product liability claims, warranties also as guarantees made by MSA with respect to the product are
voided, if it is not used, serviced or maintained in accordance with the instructions in this manual.
DANGER!
This product is supporting life and health. Inappropriate use, maintenance or servicing may affect the
function of the device and thereby seriously compromise the user's life.
Before use the product operability must be verified. The product must not be used if the function test
is unsuccessful, it is damaged, a competent servicing/maintenance has not been made, genuine MSA
spare parts have not been used.

GALLET F1XF®/ Cairns XF1
4
Description
GB
2 Description
2.1 Overview Headsets
The headsets with NEXUS plug can be connected to Push-to-talk modules with a NEXUS socket
(female). The different wirings for a NEXUS 4 connection are shown below:

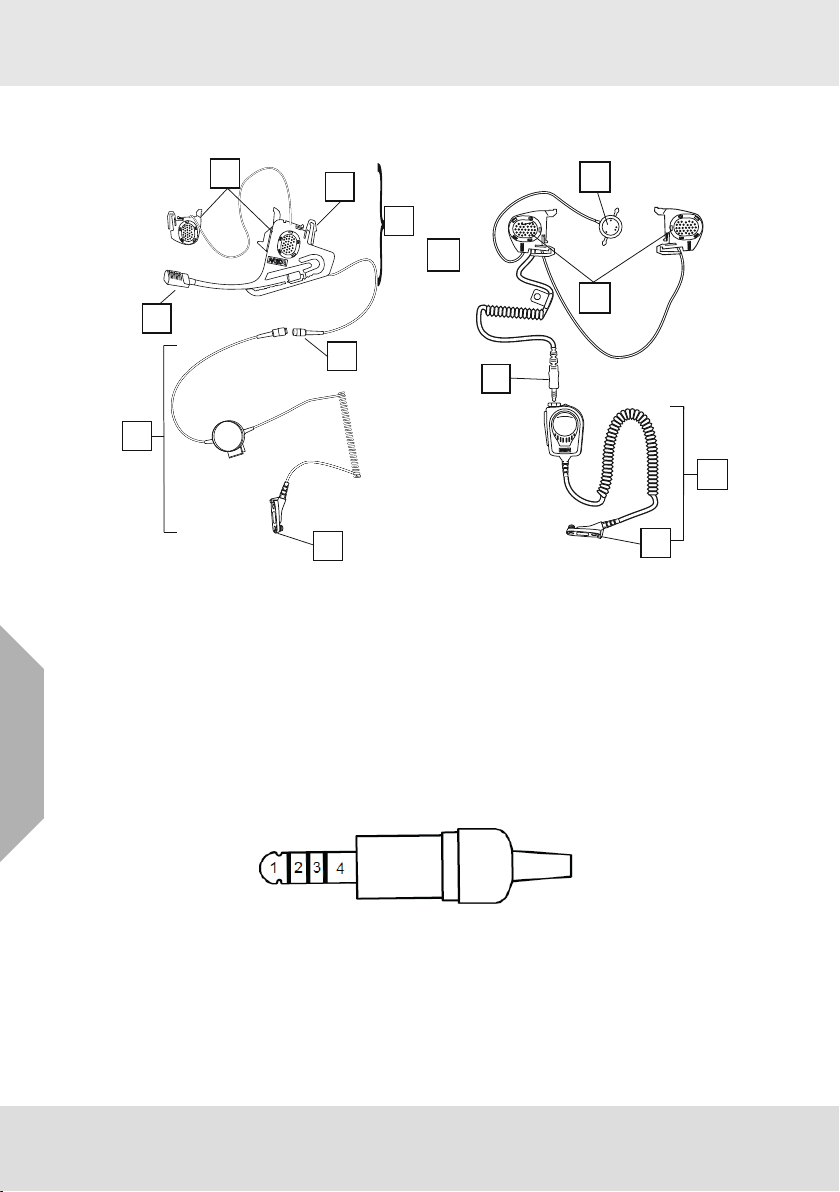

Fig. 1 Flexible Microphone headset Fig. 2 Bone conductive headset
1 Microphone + earphone set 6 Standard Gallet PTT
2 Fixing lugs 7 Bone microphone
3 Helmet mounted pickup / Microphone 8 Nexus plug
4 Loudspeaker 9 Connector plug depending on the radio type
5 Lemo plug 10 RSM Handycom
Standard Wiring NATO UK Wiring NATO US Wiring
1 (-) Microphone and
(-) Loudspeaker
1 (-) Microphone 1 (-) Microphone
2 (+) Microphone 2 (+) Microphone 2 (+) Loudspeaker
3 Not connected 3 (+) Loudspeaker 3 (+) Microphone
4 (+) Loudspeaker 4 (-) Loudspeaker 4 (-) Loudspeaker
1
2
4
5
6
9
3
1
4
10
8
9
7
{

GALLET F1XF®/ Cairns XF1 5
Installation
GB
3 Installation
3.1 Flexible Microphone Headset
3.2 Speaker Module (Bone Conductive or Second Speaker)
WARNING!
Ensure that the front retention strap does not obscure field of vision
rear front The headset is installed on the right side of the
helmet.

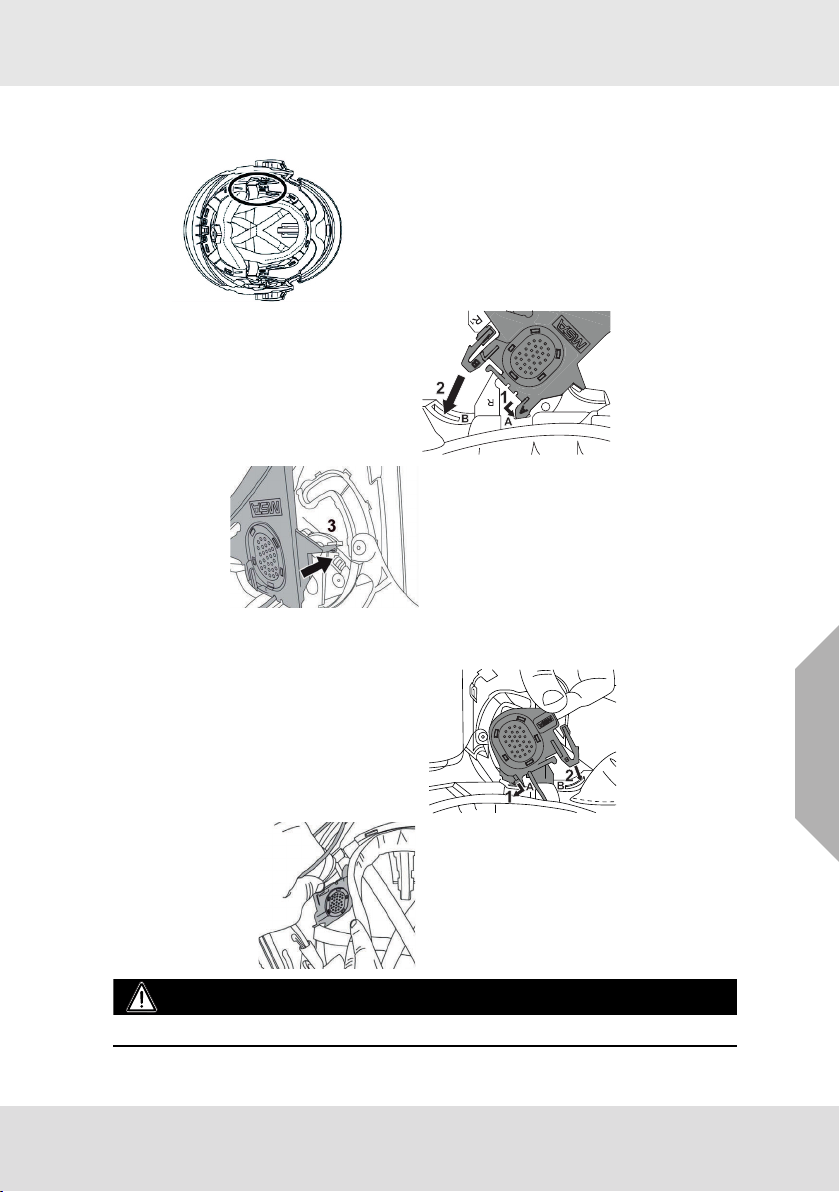

(1) Insert the hook (A) into its designated slot.
(2) Push the clip (B) into its slot until it clicks.
(3) Push the retention clip (3) behind the edge of
the locking clip as shown.
(4) Check the attachment by gently pulling the
module.
Check the indication on the back of the module to position it on the proper side of the helmet (L or R).
(1) Insert the hook (A) into its designated slot.
(2) Push the clip (B) into its slot until it clicks.
(3) For the second speaker (optional), position
the module so that the connecting wire is
located above the suspension straps as
shown.

GALLET F1XF®/ Cairns XF1
6
Installation
GB
3.3 Bone Conductive Sensor
The bone conductive sensor could be placed inside the front padding of the headband or inside the
leather pocket hooked to the straps of the suspension system.
3.3.1 Installation in the Front Padding
3.3.2 Installation in the Suspension System

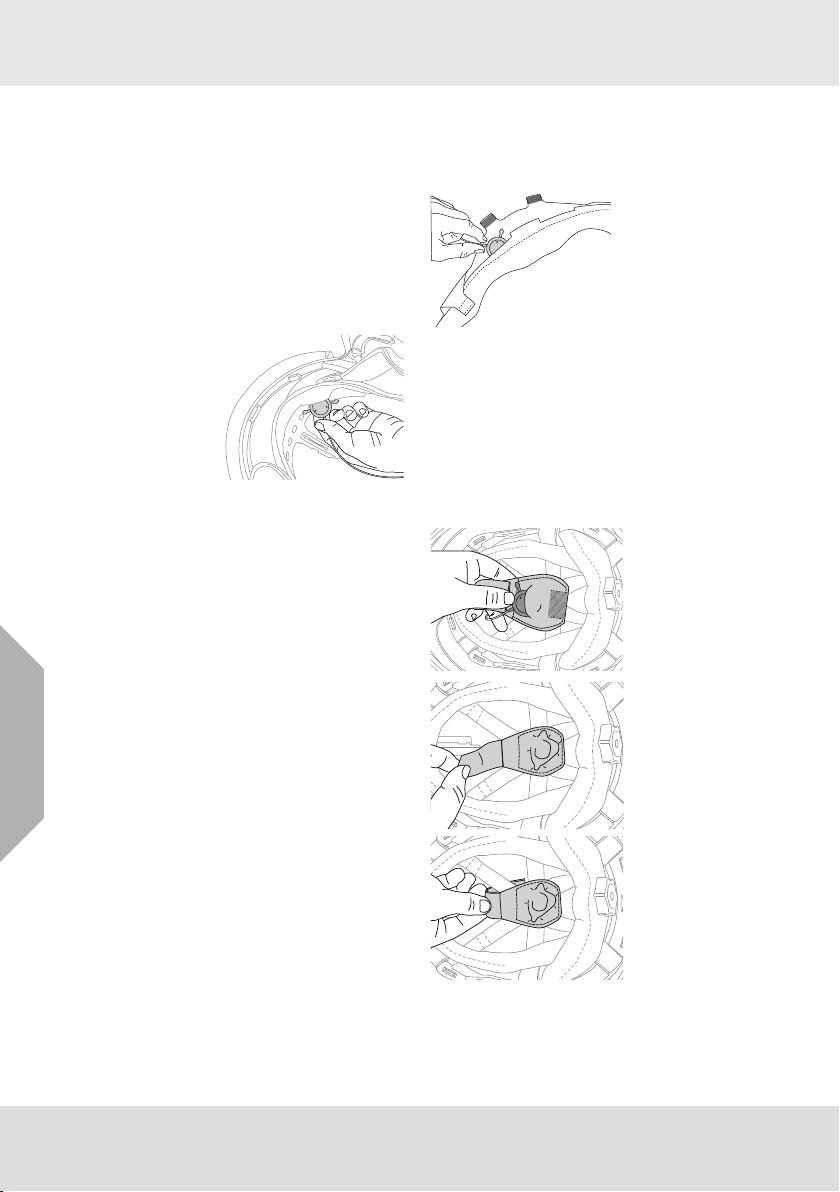

(1) Open the front padding as shown by
detaching the Velcro fasteners.
(2) Slide the bone conductive sensor inside one
of the two pockets as shown.
(3) Ensure the microphone sensor is positioned
towards the face.
The sensor must touch the forehead
while wearing the helmet.
(4) Place the cable between headband and
headband padding in a way to avoid any
pressure points on the forehead.
(5) Fold back and close the headband by
attaching the Velcro fasteners.
(1) Install the bone conductive sensor in the
leather pocket.
(2) Turn back the pocket on the straps of the
suspension system and keep the leather
strip open.
(3) Pass the leather pocket strip under the
suspension straps. Close with the Velcro
fastener.

GALLET F1XF®/ Cairns XF1 7
Use
GB
4Use
4.1 Connection to the Communication System
WARNING!
The headset should be connected to the communication system before switching on the terminal. Do
not disconnect the device while the radio is in use.
(1) Turn off the radio terminal.
(2) Connect the headset to the Communication system using the supplied quick release plug.
(3) Position the PTT/RSM/radio in the preferred position (belt, shoulder straps, etc.). Wearing equip-
ment under cloths will protect them from the environment.
(4) Turn on the radio terminal. Refer to Radio Terminal user's instructions if needed.
Incoming communications are now directed to the headset loudspeaker (1 or 2 speakers).
(5) Adjust the volume on the radio to an appropriate level (or on the headset if equipped).
(6) To listen to incoming messages, release the PTT/RSM push button.
(7) To speak (provided that the line is open), push the PTT push button and speak loud and clear.
(8) Release the push button once transmission is over.
(4) Put the cable between the inner cap and the
suspension system straps in a way to avoid
any pressure points on the head.
Keep a distance of 20 to 30 cm between the PTT/RSM and the radio module to avoid
any risk of interference that may reduce communication quality.
The devices are designed for use with 2-way radios (simplex mode).

GALLET F1XF®/ Cairns XF1
8
Use
GB
4.2 Flexible Microphone Adjustment
The position of the flexible microphone can be adjusted by approximately 80 mm to properly position
the microphone.
WARNING!
Do not carry the helmet by the flexible microphone or any of the cables of the communication acces-
sory.
4.3 Flexible Microphone Parking Position
The device is equipped with a parking/standby position, so it can remain in the helmet without bothering
the user when not in use.

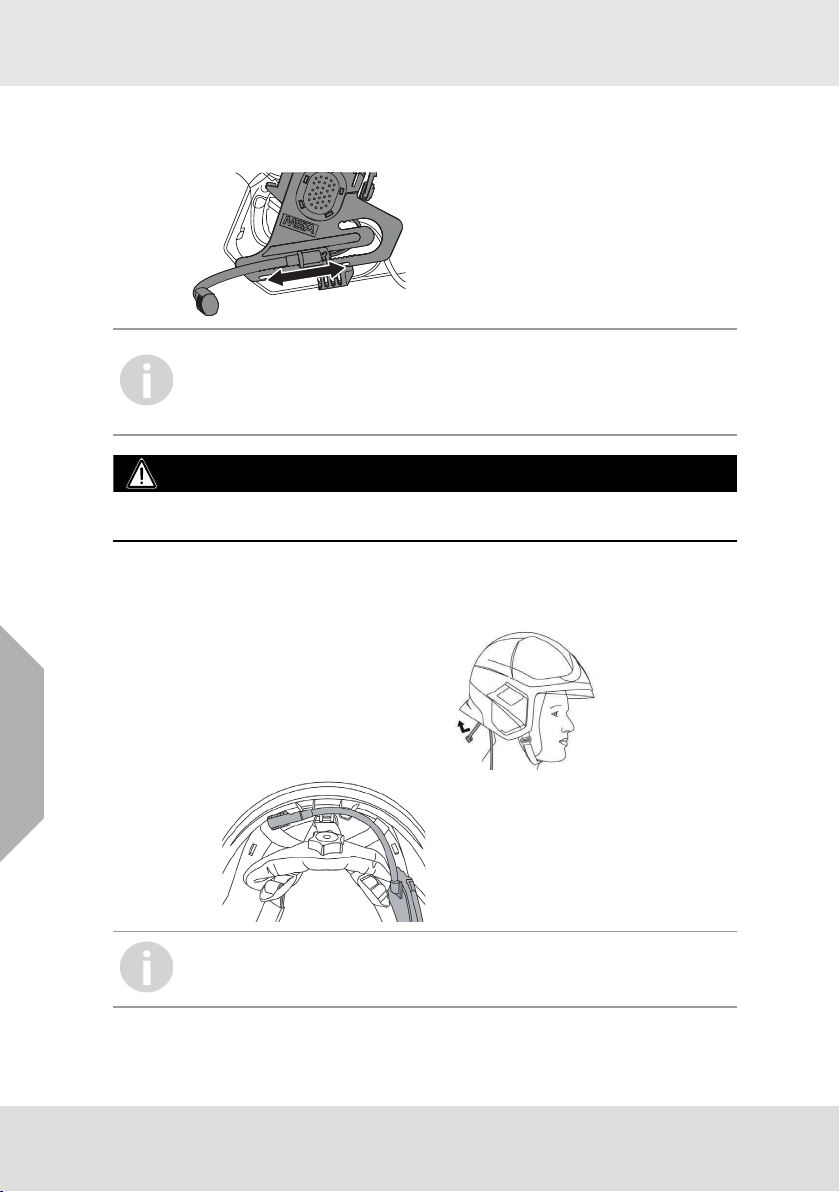

(1) Change the microphone position by sliding it
gently along its mounting rail.
When using without a Breathing Apparatus (BA), the microphone should be positioned
in front of the mouth.
When using with a BA, the microphone should be positioned in front of the speech
diaphragm of the facepiece. Refer to the facepiece instructions manual to locate the
speech diaphragm.
(1) Push the flexible microphone all the way
back, and rotate it downwards.
(2) Bend the microphone until it follows the
shape of the shell as shown (inside the neck
curtain if the helmet is fitted with a neck
curtain).
If the communication accessories are not going to be used for extended periods MSA
recommends to remove them from the helmet as the connection cable may bother the
user during some operations.

GALLET F1XF®/ Cairns XF1 9
Maintenance and Cleaning
GB
4.4 Storage of the NEXUS plug
The device is equipped with a yellow sheath giving the possibility to store the NEXUS plug when the
device is not used. It avoids to bother the user when not in use.
5 Maintenance and Cleaning
5.1 Disassembly
(1) To disassemble the equipment from the helmet, push the clips and gently pull out the devices
from the mounting slots.
5.2 Cleaning
(1) Clean with a sponge soaked in soapy water.
WARNING!
Do not use solvents or hydrocarbons.
Do not submerge in water.
5.3 Disposal
NEXUS plug before storage: NEXUS plug after storage:
When this crossed-out wheeled bin symbol is attached to a product it means the product
is covered by the European Directive 2002/96/EC.
Use the available local separate collection system for electrical and electronic products.
Act according to local rules and legislations and do not dispose of used products with
the normal household waste.

GALLET F1XF®/ Cairns XF1
10
Technical Data
GB
6 Technical Data
Flexible Microphone Headset
Bone Conductive Microphone Headset
7Marking
Specification Description
Interoperability Before using ATEX headsets in ATEX environments, ensure ATEX headset
parameters meet the Communication system ATEX parameters requirements.
Technical
specifications
Microphone Noise canceling Electret, bandwidth 100Hz-
10kHz, distortion < 3%
Loudspeaker 32 , bandwidth 20 Hz - 3 kHz
Max. power 100 mW
Ingress Protection rating IP56
Weight Standard version (1 speaker): 100 ± 10g
Premium version (2 speakers): 125 ± 10g
Environmental
conditions
Use: -20 °C to + 65 °C, relative humidity 0 to 98%
Storage: -40 °C to + 80 °C, relative humidity 0 to 98%
Specification Description
Interoperability Before using ATEX headsets in ATEX environments, ensure ATEX headset
parameters meet the Communication system ATEX parameters requirements.
Technical
specifications
Microphone: Accelerometer, bandwidth 200 Hz - 5000 Hz
Sensitivity 1 V / 0.5G, 1 kHz
Loudspeaker: 32 , bandwidth 20 Hz - 3 kHz
Max. power 100 mW
Ingress Protection rating IP56
Weight Standard version (1 speaker): 75 ± 10 g
Premium version (2 speakers): 100 ± 10 g
Environmental
conditions
Use: -20 °C to + 65 °C, relative humidity 0 to 98%
Storage: -40 °C to + 80 °C, relative humidity 0 to 98%

GALLET F1XF®/ Cairns XF1 11
Marking
GB
References ATEX Parameters
GA010B142W5X Ui  4,2V, li 1,11A, Pi  4,68W, Ci  6,8uF, Li = 0
GA010B146W5X Ui  4,2V, li  1,11A, Pi  4,68W, Ci  6,8uF, Li = 0
GA010B143W5X Ui  4,2V, li  1,11A, Pi  4,68W, Ci  6,8uF, Li = 0
GA010B145W5X Ui  4,2V, li  1,11A, Pi  4,68W, Ci  6,8uF, Li = 0
GA010A142W5X Ui  4,2V, li  1,11A, Pi  4,68W, Ci  5,7uF, Li = 0
GA010A146W5X Ui  4,2V, li  1,11A, Pi  4,68W, Ci  5,7uF, Li = 0
GA010A143W5X Ui  4,2V, li  1,11A, Pi  4,68W, Ci  5,7uF, Li = 0
GA010A145W5X Ui  4,2V, li  1,11A, Pi  4,68W, Ci  5,7uF, Li = 0
GA010B142W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  2,8uF, Li = 0
GA010B146W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  2,8uF, Li = 0
GA010B143W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  2,8uF, Li = 0
GA010B145W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  2,8uF, Li = 0
GA010A142W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  1,6uF, Li = 0
GA010A146W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  1,6uF, Li = 0
GA010A143W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  1,6uF, Li = 0
GA010A145W4X Ui  10V, li  0,9A, Pi  3,5W, Ci  1,6uF, Li = 0
GA010B1424EX Ui  8V, li  1,0A, Pi  4,68W, Ci  7uF, Li = 0
GA010B1464EX Ui  8V, li  1,0A, Pi  4,68W, Ci  7uF, Li = 0
GA010B1434EX Ui  8V, li  1,0A, Pi  4,68W, Ci  7uF, Li = 0
GA010B1454EX Ui  8V, li  1,0A, Pi  4,68W, Ci  7uF, Li = 0
GA010A1424EX Ui  8V, li  1,0A, Pi  4,68W, Ci  5,8uF, Li = 0
GA010A1464EX Ui  8V, li  1,0A, Pi  4,68W, Ci  5,8uF, Li = 0
GA010A1434EX Ui  8V, li  1,0A, Pi  4,68W, Ci  5,8uF, Li = 0
GA010A1454EX Ui  8V, li  1,0A, Pi  4,68W, Ci  5,8uF, Li = 0
GA010B1424MX With Motorola Adaptor PMLN5679A or PMLN6047A
See conditions of certification for equipment
GA010B1464MX With Motorola Adaptor PMLN5679A or PMLN6047A
See conditions of certification for equipment
GA010B1434MX With Motorola Adaptor PMLN5679A or PMLN6047A
See conditions of certification for equipment
GA010B1454MX With Motorola Adaptor PMLN5679A or PMLN6047A
See conditions of certification for equipment
GA010002A3X
GA010002A3AX
GA010002B3X
GA010002B3AX

GALLET F1XF®/ Cairns XF1
12
Marking
GB

GALLET F1XF® / Cairns XF1 13
Consignes de Sécurité
FR
1 Consignes de Sécurité
1.1 Utilisation correcte
Les accessoires de communication suivants sont décrits dans le présent document :
• Micro-casque flexible
• Micro-casque à conduction osseuse
Ces accessoires de communication sont conçus pour être utilisés en association avec le
GALLET F1XF / Cairns XF1casque de lutte contre les incendies.
AVERTISSEMENT!
Ces accessoires ne doivent pas être utilisés avec d'autres types de casques ou sans casque.
Les accessoires permettent de communiquer en gardant les mains libres, dans des situations où le
GALLET F1XF / Cairns XF1casque est susceptible d'être utilisé. Ces situations incluent, sans y être limi-
tées, la lutte contre les incendies structurels, les opérations de sauvetage et les accidents de la route.
AVERTISSEMENT!
L’utilisation dans une atmosphère explosive requiert l’usage d’un équipement homologué ATEX (voir
le marquage ATEX sur l’étiquette de l’équipement).
Les accessoires de communication ATEX GALLET F1XF / Cairns XF1 sont certifiés ATEX pour une
utilisation avec des PTT (Push-to-Talk)/RSM ou radios certifiés ATEX (voir les paramètres ATEX).
Avant d’utiliser le produit dans une zone ATEX, il appartient à l’utilisateur de vérifier correctement la
compatibilité ATEX avec les systèmes interconnectés (PTT/RSM/radios). Il faut, si nécessaire, se référer
au certificat ATEX des produits concernés. MSA décline toute responsabilité en cas d’utilisation incorrecte.
Il importe de noter que certaines autres configurations ne sont pas certifiées ATEX et ne doivent pas
être utilisées dans des zones explosives.
Il est impératif de lire et d'appliquer ce manuel d'utilisation avant d'utiliser le produit. En particulier, les
consignes de sécurité ainsi que les informations concernant l'utilisation et le fonctionnement du produit
doivent être soigneusement lues et respectées. Par ailleurs, les réglementations nationales appli-
cables dans le pays de l'utilisateur doivent être prises en compte pour une utilisation sans risque.
Toute utilisation alternative ou non décrite dans ces caractéristiques sera considérée comme un non-
respect des consignes. Ceci s'applique particulièrement aux modifications non autorisées effectuées sur
le produit et à une mise en service qui n'aurait pas été réalisée par MSA ou par des personnes agréées.
1.2 Informations concernant la responsabilité
MSA se dégage de toute responsabilité en cas de problème causé par une mauvaise utilisation du
produit ou pour un usage non prévu dans ce manuel. Le choix et l'utilisation du produit sont placés
sous l'entière responsabilité de l'opérateur individuel.
Les réclamations portant sur la responsabilité du fait des produits et sur les garanties apportées par
MSA concernant ce produit sont nulles et non avenues s'il n'est pas utilisé, entretenu ou maintenu
conformément aux instructions contenues dans ce manuel.
DANGER!
Ce produit est un dispositif de sécurité qui peut sauver la vie ou protéger la santé. Toute utilisation,
maintenance ou réparation inappropriée de l'appareil peut altérer son fonctionnement et par consé-
quent mettre la vie humaine en grave danger.
Avant son utilisation, il est impératif de s'assurer du bon fonctionnement du produit. Le produit ne peut
en aucun cas être utilisé si le test de fonctionnement n’a pas été satisfaisant, si des dommages sont
constatés, si une opération de réparation ou de maintenance avait dû être réalisée par un technicien
compétent ou si des pièces différentes des pièces de rechange originales de MSA ont été utilisées.

GALLET F1XF® / Cairns XF1
14
Description
FR
2 Description
2.1 Vue d'ensemble des micro-casques
Les micro-casques dotés d'une fiche NEXUS peuvent être connectés aux modules Push-to-talk via
une prise NEXUS (femelle). Les différents câblages possibles pour une connexion NEXUS 4 sont
présentés ci-dessous :
Fig. 1 Micro-casque flexible Fig. 2 Micro-casque à conduction osseuse
1 Microphone + écouteurs 6 Gallet PTT standard
2 Languettes de fixation 7 Microphone à transmission osseuse
3 Prise de son/microphone monté sur casque 8 Fiche Nexus
4 Haut-parleur 9 Fiche de connexion adaptée au type de radio
5 Fiche Lemo 10 RSM Handycom
Câblage standard Câblage OTAN UK Câblage OTAN US
1 (-) microphone et (-) haut-parleur 1 (-) microphone 1 (-) microphone
2 (+) microphone 2 (+) microphone 2 (+) haut-parleur
3 Non connecté 3 (+) haut-parleur 3 (+) microphone
4 (+) haut-parleur 4 (-) haut-parleur 4 (-) haut-parleur
1
2
4
5
6
9
3
1
4
10
8
9
7
{

GALLET F1XF® / Cairns XF1 15
Installation
FR
3 Installation
3.1 Micro-casque flexible
3.2 Module haut-parleur (à conduction osseuse ou deuxième haut-parleur)
AVERTISSEMENT!
Assurez-vous que la sangle de maintien avant n'obscurcit pas le champ de vision.
arrière avant Le micro-casque est installé du côté droit du casque.
(1) Insérez le crochet (A) dans l'encoche
prévue à cet effet.
(2) Poussez le clip (B) dans son encoche
jusqu'à ce qu'il s'enclenche.
(3) Poussez le clip de maintien (3) derrière le
bord du clip de verrouillage comme indiqué.
(4) Vérifiez la fixation en tirant délicatement sur le
module.
Observez l'indication à l'arrière du module pour le placer du bon côté du casque (L ou R).
(1) Insérez le crochet (A) dans l'encoche prévue
à cet effet.
(2) Poussez le clip (B) dans son encoche
jusqu'à ce qu'il s'enclenche.
(3) Pour le deuxième haut-parleur (en option),
placez le module de manière à ce que le
câble de connexion se trouve au-dessus des
sangles de la suspension comme indiqué.

GALLET F1XF® / Cairns XF1
16
Installation
FR
3.3 Capteur de conduction osseuse
Le capteur de conduction osseuse peut être positionné à l’intérieur du rembourrage frontal du bandeau
tour de tête ou à l’intérieur de la poche en cuir accrochée aux sangles du système de suspension.
3.3.1 Installation du rembourrage frontal
3.3.2 Installation du système de suspension
(1) Détachez le rembourrage avant comme
indiqué en ouvrant les fermetures Velcro.
(2) Glissez le capteur de conduction osseuse
dans l’une des deux poches commd indiqué.
(3) Veillez à ce que le capteur du microphone
soit tourné vers le visage.
Le capteur doit toucher le front de l’utili-
sateur lorsqu’il porte le casque.
(4) Placez le câble entre le bandeau tour de tête
et le rembourrage du bandeau tour de tête
de manière à éviter tous points de pression
sur le front.
(5) Rabattez et fixez le bandeau tour de tête en
fermant les fermetures Velcro.
(1) Installez le capteur de conduction osseuse
dans la poche en cuir.
(2) Retournez la poche vers les sangles du
système de suspension et maintenez la
bande en cuir ouverte.
(3) Passez la bande de la poche en cuir sous les
sangles de suspension. Fermez à l’aide de
la fermeture Velcro.

GALLET F1XF® / Cairns XF1 17
Utilisation
FR
4 Utilisation
4.1 Connexion au système de communication
AVERTISSEMENT!
Le casque-micro doit être connecté au système de communication avant d’allumer celui-ci. Ne décon-
nectez pas l’appareil alors que la radio est allumée.
(1) Éteignez la radio.
(2) Connectez le casque-micro au système de communication à l’aide de la fiche à ouverture rapide
fournie.
(3) Placez le PTT/RSM/la radio dans la position préférée (ceinture, sangles d’épaule, etc.). Porter
l’équipement sous un tissu permet de le protéger de l’environnement.
(4) Allumez la radio. Si nécessaire, reportez-vous aux instructions d’utilisation de la radio.
Les communications entrantes sont maintenant dirigées vers le haut-parleur du micro-
casque (1 ou 2 haut-parleurs).
(5) Réglez le volume de la radio sur un niveau approprié (ou au niveau du casque-micro s’il est
équipé).
(6) Pour écouter les messages reçus, relâchez le bouton-poussoir PTT/RSM.
(7) Pour parler (à condition que la ligne soit ouverte), appuyez sur le bouton-poussoir PTT et parlez
haut et clair.
(8) Relâchez le bouton-poussoir lorsque la transmission est terminée.
(4) Placez le câble entre le l’intérieur du casque
et les sangles du système de suspension
afin d’évier tous points de pression sur la
tête.
Maintenez une distance de 20 à 30 cm entre le module PTT/RSM et la radio pour éviter
tout risque d’interférence pouvant réduire la qualité de la communication.
Les appareils sont conçus pour être utilisés avec des radios bidirectionnelles (mode
simplex).

GALLET F1XF® / Cairns XF1
18
Utilisation
FR
4.2 Réglage du microphone flexible
La position du microphone flexible peut être réglée sur environ 80 mm pour placer le microphone dans
la position appropriée.
AVERTISSEMENT!
Ne portez pas le casque en le tenant par le microphone flexible ou l'un des câbles de l'accessoire de
communication.
4.3 Position de rangement du microphone flexible
L'appareil est équipé d'une position de rangement/de veille, qui permet de le laisser dans le casque
sans déranger l'utilisateur lorsqu'il n'est pas utilisé.
(1) Pour changer la position du microphone,
faites-le glisser délicatement le long de son
rail de fixation.
En cas d'utilisation sans appareil respiratoire, le microphone doit être positionné devant
la bouche.
Si un appareil respiratoire est utilisé, le microphone doit être positionné devant la
membrane phonique du masque facial. Reportez-vous au manuel d'instructions du
masque facial pour localiser la membrane phonique.
(1) Poussez le microphone flexible tout en
arrière et tournez-le vers le bas.
(2) Pliez le microphone jusqu'à ce qu'il suive le
contour de la calotte comme indiqué (dans le
bavolet si le casque en comporte un).
Si les accessoires de communication ne sont pas utilisés pendant des périodes prolon-
gées, MSA recommande de les retirer du casque car le câble de connexion pourrait
gêner l'utilisateur lors de certaines opérations.

GALLET F1XF® / Cairns XF1 19
Entretien et Nettoyage
FR
4.4 Rangement de la fiche NEXUS
L'appareil est équipé d'une gaine jaune qui permet de ranger la fiche NEXUS lorsque l'appareil n'est
pas utilisé. Elle ne gêne ainsi pas l'utilisateur lorsqu'elle n'est pas utilisée.
5 Entretien et Nettoyage
5.1 Démontage
(1) Pour démonter l'équipement du casque, poussez les clips et retirez délicatement les appareils
des encoches de montage.
5.2 Nettoyage
(1) Utilisez une éponge imbibée d'eau savonneuse pour le nettoyage.
AVERTISSEMENT!
N'utilisez pas de solvants ou d'hydrocarbures.
Ne plongez pas le produit dans l'eau.
5.3 Élimination
Fiche NEXUS avant rangement : Fiche NEXUS après rangement :
Si le symbole illustrant une poubelle barrée est apposé sur un produit, cela signifie que
le produit en question est couvert par la directive européenne 2002/96/CE.
Faites appel au système de collecte sélective local disponible pour les produits élec-
triques et électroniques.
Suivez les règles et réglementations locales et ne jetez pas les produits usagés avec
les déchets ménagers ordinaires.

GALLET F1XF® / Cairns XF1
20
Caractéristiques techniques
FR
6 Caractéristiques techniques
Micro-casque flexible
Micro-casque à conduction osseuse
Caractéristique Description
Interopérabilité Avant d’utiliser des casques ATEX dans des environnements ATEX, assurez-
vous que les paramètres du casque ATEX satisfont aux exigences en matière de
paramètres des systèmes de communication ATEX.
Caractéristiques
techniques
Microphone Électret anti-bruit, largeur de bande
100 Hz - 10 kHz, distorsion < 3 %
Haut-parleur 32 , largeur de bande 20 Hz - 3 kHz
Puissance max. 100 mW
Indice de protection IP56
Poids
Modèle Standard
(1 haut-parleur) : 100 ± 10 g
Modèle Premium
(2 haut-parleurs) : 125 ± 10 g
Conditions
ambiantes
Utilisation : -20 °C à + 65 °C, humidité relative 0 à 98 %
Stockage : -40 °C à + 80 °C, humidité relative 0 à 98 %
Caractéristique Description
Interopérabilité Avant d’utiliser des casques ATEX dans des environnements ATEX, assurez-
vous que les paramètres du casque ATEX satisfont aux exigences en matière de
paramètres des systèmes de communication ATEX.
Caractéristiques
techniques
Microphone :
Accéléromètre, largeur de bande
200 Hz - 5 000 Hz
Sensibilité 1 V / 0,5 G, 1 kHz
Haut-parleur : 32 , largeur de bande 20 Hz - 3 kHz
Puissance max. 100 mW
Indice de protection IP56
Poids
Modèle Standard
(1 haut-parleur) : 75 ± 10 g
Modèle Premium
(2 haut-parleurs) : 100 ± 10 g
Conditions
ambiantes
Utilisation : -20 °C à + 65 °C, humidité relative 0 à 98 %
Stockage : -40 °C à + 80 °C, humidité relative 0 à 98 %
