Nibe SOLAR 40 User guide

LEK
SOLAR 40
Installatörshansbok SOLAR 40
för NIBE F1145
SE
Installer manual SOLAR 40
for NIBE F1145
GB
Installateurhandbuch SOLAR 40
für NIBE F1145
DE
IHB 1012-1
031489

Allmänt
Detta tillbehör används då F1145 installeras tillsammans
med solvärme.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F1145.
Lägsta programvaruversion på mjukvaran i vär-
mepumpen som krävs är 901 eller högre.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempera-
turer. Varmvattensidan ska förses med bland-
ningsventil.
Innehåll

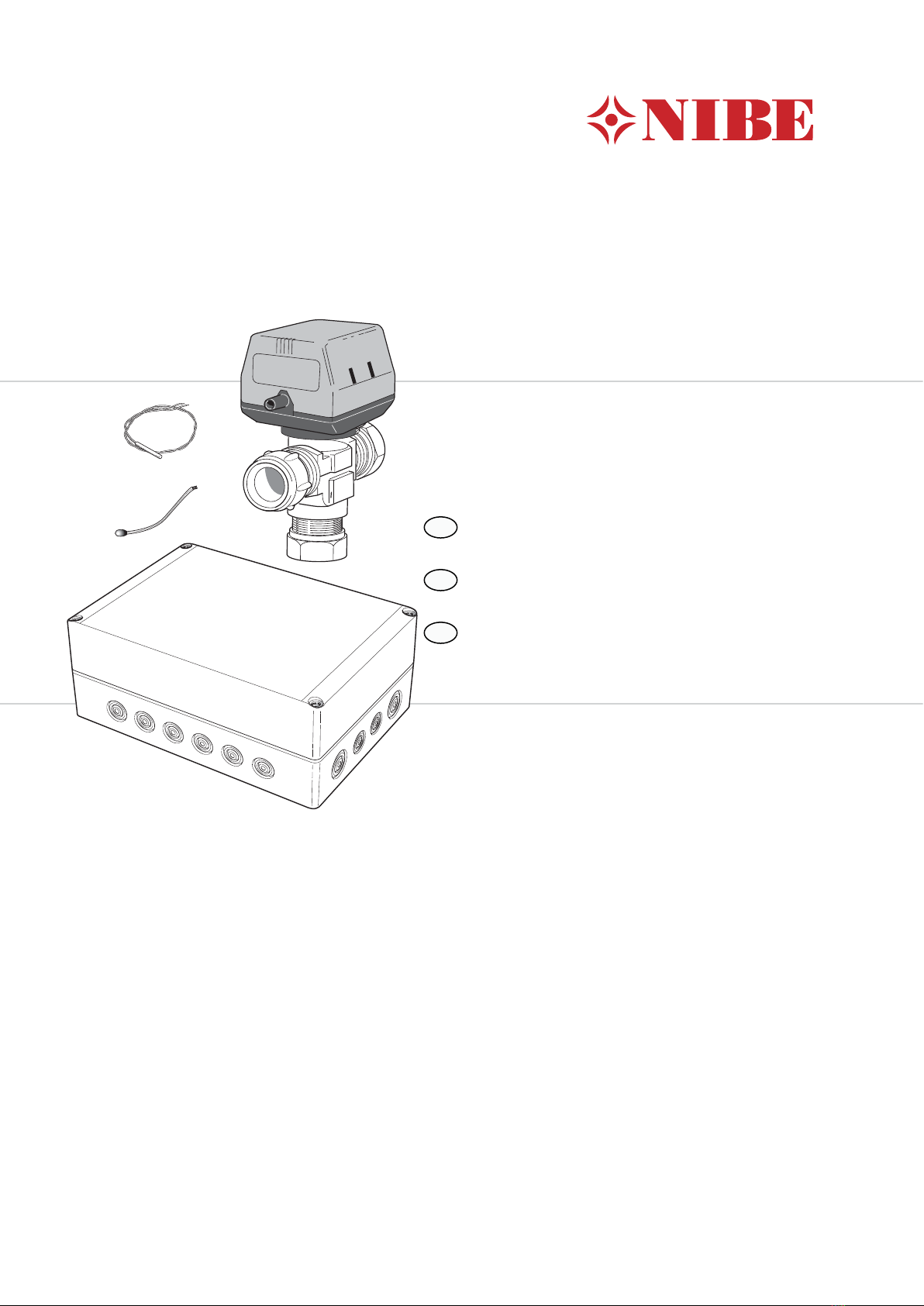

Växelventil (QN23), Ø 28 mm, Klämring1st
Buntband4st
Apparatlåda (innehållandes AA5, FA1 och X1).1st
Värmeledningspasta2st
Aluminiumtejp1st
Isoleringstejp1st
Temperaturgivare (BT54), svart1st
Temperaturgivare, högtemp (BT53), transparent1st
Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
AutomatsäkringFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
FinsäkringAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
3
Svenska, Installatörshandbok - SOLAR 40
SE

Röranslutning

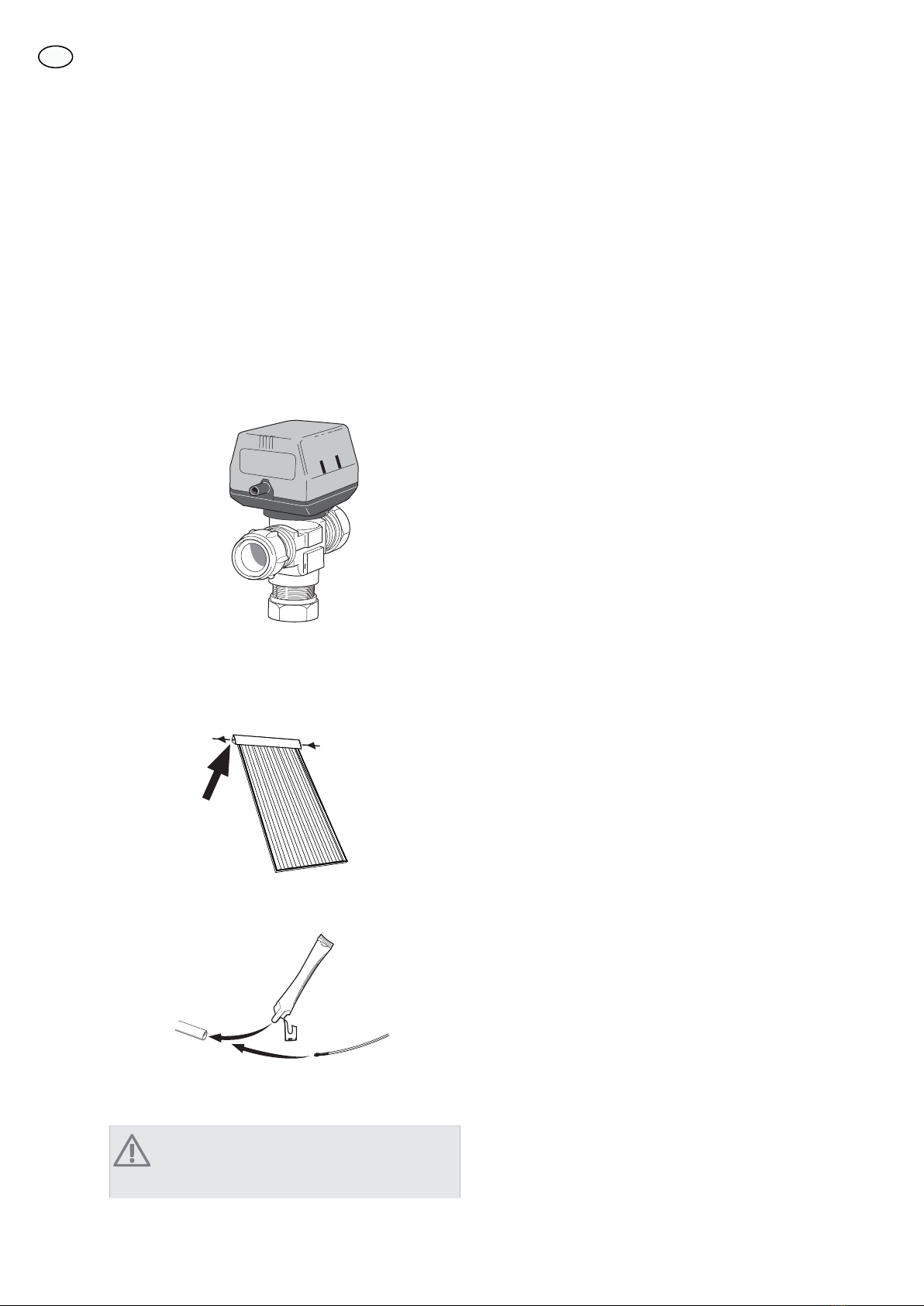

Laddpump och växelventil
႑Placera laddpumpen (GP4) på returledningen till sol-
fångaren enligt principschema.
႑Montera växelventilen (QN23) enligt principschema
med port AB som inkommande returledning till vär-
mepumpen, port A mot anslutning (4b) på VPAS och
port B mot returledningen från klimatsystemet samt
VPAS. Montera den så att port AB är öppen mot port
B när motorn är i viloläge. Vid signal öppnar port AB
mot port A.
$
%
$%
Temperaturgivare
႑Givare, solfångare (BT53) placeras i solfångarens
dykrör vid utloppet från solfångaren.
'\NU¸U
႑Givare, solslinga (BT54) placeras i dykrör i VPAS (posi-
tion 8c, enligt monteringsanvisningen för VPAS).
Temperaturgivarna monteras med värmeledningspasta
och fixeras med buntband.
OBS!
Givar- och kommunikationskablar får ej förläggas
i närheten av starkströmsledning.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
4
SE

Principschema
Förklaring
PumpstationGP30VärmepumpEB100
Säkerhetsventil, solFL4Temperaturgivare, utomhusBT1
Cirkulationspump, solGP4Temperaturgivare, varmvattenBT6
AvstängningsventilQM43-QM45Temperaturgivare, extern framledningBT25
BackventilRM3-RM4NivåkärlCM2
ÖvrigtSäkerhetsventil, köldbärareFL3
ExpansionskärlCM1, CM5SmutsfilterHQ1
Ackumulatortank med varmvattenslingaCP1Klimatsystem 2 (ECS 40)EP21
SolpanelEP8TillbehörskortAA5
Bergvärme/JordkollektorEP12Framledningsgivare, extra klimatsystemBT2
Säkerhetsventil, värmebärareFL2Returledningsgivare, extra klimatsystemBT3
Påfyllningsventil, köldbärareQM12Cirkulationspump, extra klimatsystemGP20
Avstängningsventil, värmebärare framQM31ShuntventilQN11
Avstängningsventil, värmebärare returQM32SOLAR 40EP30
Avstängningsventil, köldbärare returQM34TillbehörskortAA5
AvstängningsventilQM42Givare, solfångareBT53
Påfyllnadsventilsats, köldbärareXL15Givare, solslingaBT54
VäxelventilQN23
Beteckningar enligt standard IEC 61346-2.
Principschema F1145 med VPAS och SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-EP30-QN23
-QM32
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA5
-AA5 -GP30
-EP30
-EP12
AB
B
A
5
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
F1145 ska vara spänningslös vid installation av
SOLAR 40.
Elscheman finns i slutet av denna monteringsanvisning.
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW

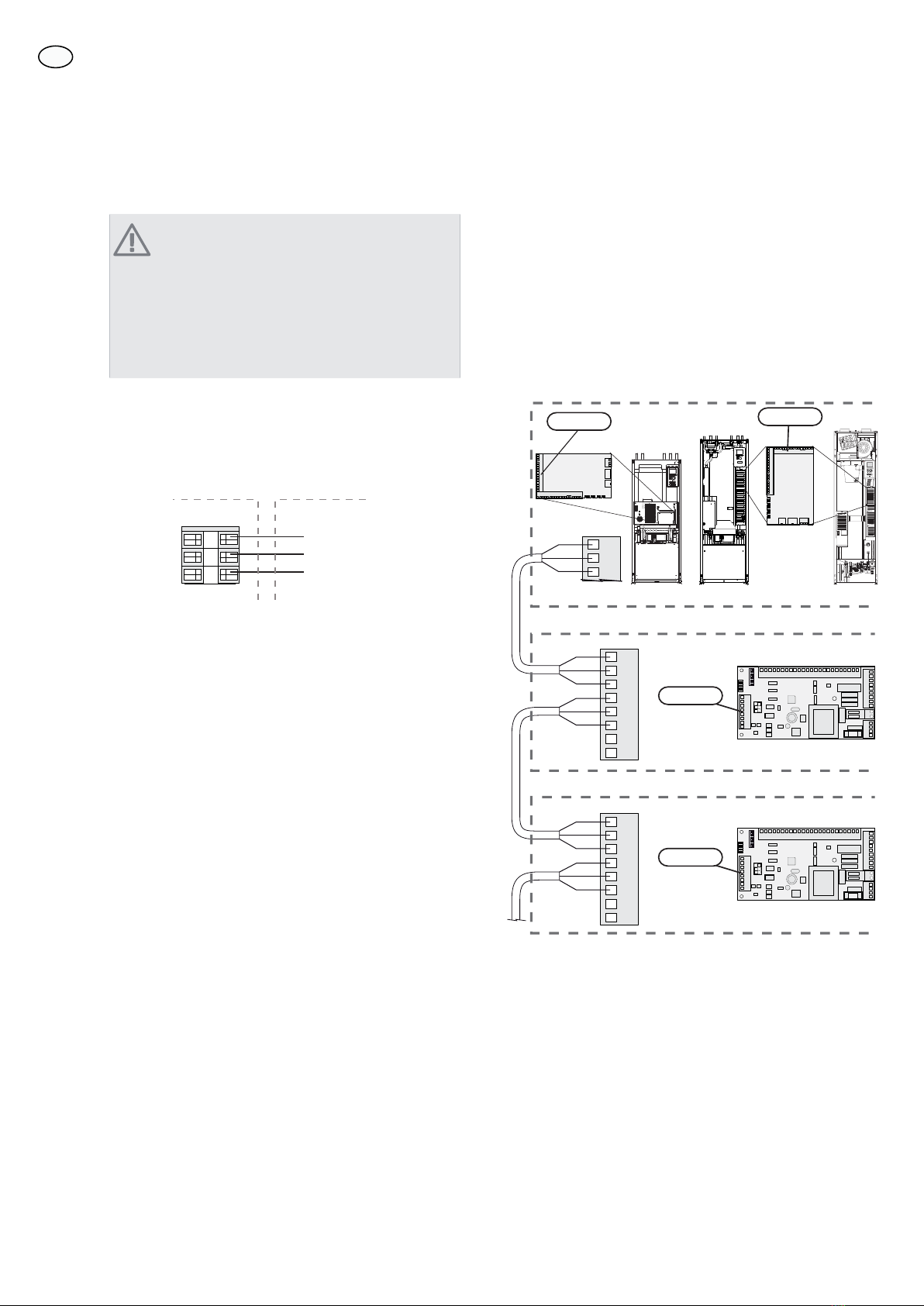

Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som ska
anslutas direkt till värmepumpen på ingångskortet (plint
AA3-X4).
Om flera tillbehör ska anslutas eller redan finns installerad
måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till värme-
pumpens plint AA3-X4. De efterföljande korten anslutas
i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
F1245
F1145
AA3-X4
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
F370
AA3-X4
EB100
6
SE

TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2 A (230 V) totalt.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$6 $$; $$;
$$;
Anslutning av givare
Använd kabeltyp LiYY, EKKX eller likvärdig.
Givare, solfångare (BT53)
Anslut givaren (solfångare) till AA5-X2:23-24.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Givare, solslinga (BT54)
Anslut givaren (solslinga) till AA5-X2:21-22.
345678
-X2
24 20212223 1
7
1819
-X8
$$
$
SSDUDWO§GD
([WHUQW
%7 %7
Anslutning av cirkulationspump (GP4)
Anslut cirkulationspumpen (GP4) till AA5-X9:2 (230 V),
AA5-X9:1 (N) och X1:3 (PE).
-X1
1
N
L
PE
PE
2
3
4
5
6
-X10
-X1
L
N
PE
3
2
1
-X9
-AA5
Apparatlåda Externt
GP4
Anslutning av växelventilsmotor (QN23)
Anslut motorn (QN23) till AA5-X9:6 (signal), AA5-X9:5
(N) och AA5-X10:2 (230 V).
-X9
1
2
3
4
5
6
7
8
9
-X10
/
1
/


$$
$SSDUDWO§GD ([WHUQW
6YDUW
%O§
%UXQ
41
Anslutning av eventuell solpanelskylning
Anslut solpanelskylningen (om sådan finns) till AA5-X9:3
(N) och AA5-X9:4 (230 V).
-X9
1
2
3
4
5
6
7
8
9
$$
6ROSDQHOVN\OQLQJ
1
/
$SSDUDWO§GD ([WHUQW
7
SE

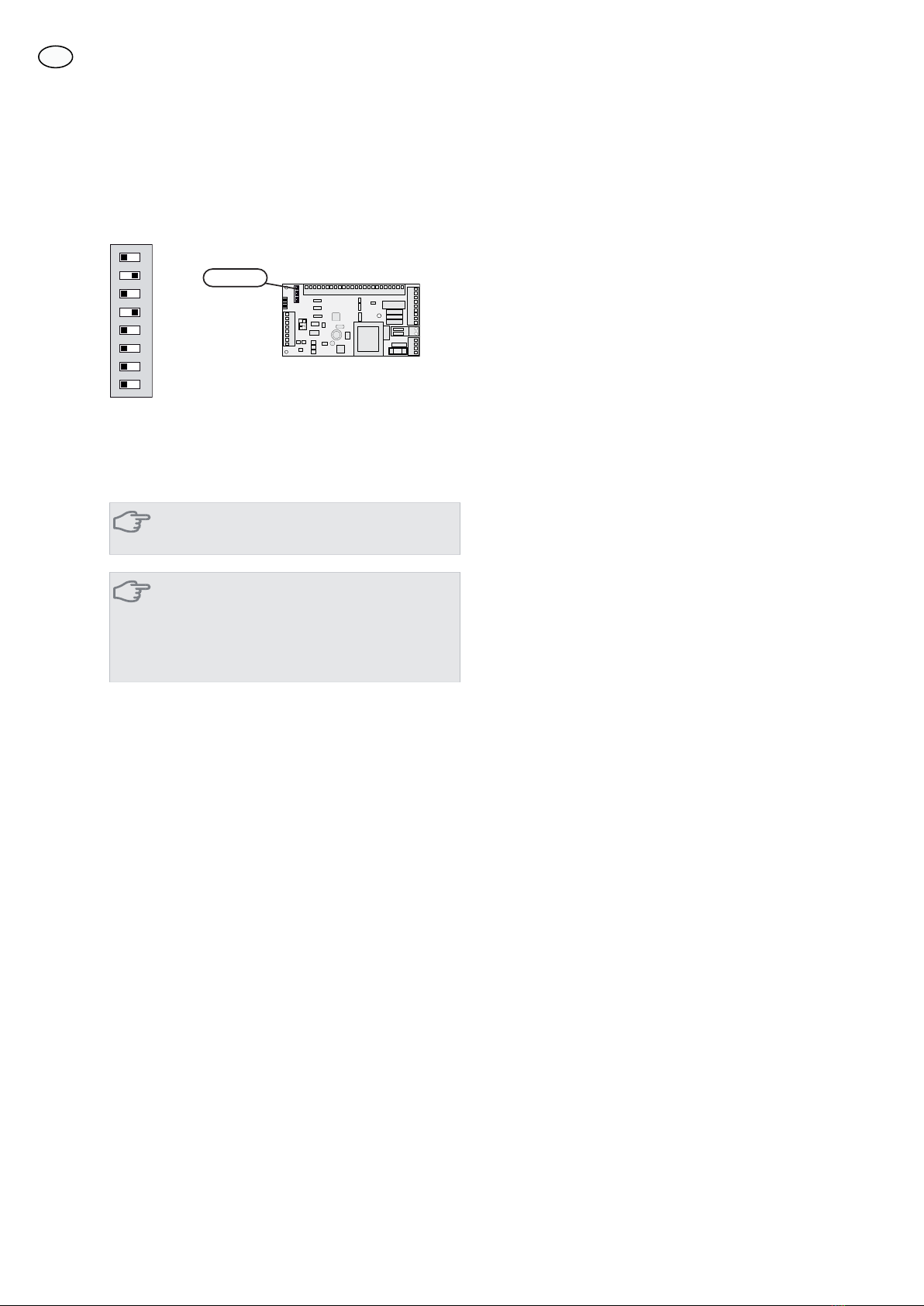

DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt ne-
dan.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$6
ON
12345678
Programinställningar
Programinställningen av SOLAR 40 kan göras via startgui-
den eller direkt i menysystemet.
TÄNK PÅ!
Se även Installatörshandboken för F1145.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F1145.
Lägsta programvaruversion på mjukvaran i vär-
mepumpen som krävs är 901 eller högre.
Startguiden
Startguiden visas vid första uppstart efter värmepumpsin-
stallationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller be-
höver ändra någon inställning kan du göra detta i meny-
systemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Välj: solvärme
Meny 5.3.4 - solvärme
Inställningar för solvärme.
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepum-
pen samt i de olika tillbehören som eventuellt är anslutna.
EP30-AA5-K1: Aktivering av cirkulationspump (GP4).
EP30-AA5-K2: Aktivering av eventuell solpanelskylning.
EP30-AA5-K3: Signal till växelventil (QN23).
EP30-AA5-K4: Ingen funktion.
8
SE

General
This accessory is used when F1145 is installed together
with solar heating.
Caution
This accessory may require a program software
update in your F1145.
901 or higher is the minimum software version
for the pump.
Caution
The water from the solar panel can reach high
temperatures. The hot water side must be sup-
plied with a mixing valve.
Contents
Three way valve (QN23), Ø 28 mm, Compres-
sion ring
1x
Cable ties4x
Unit box (comprising AA5, FA1 and X1).1x
Heating pipe paste2x
Aluminium tape1x
Insulation tape1x
Temperature sensor (BT54), black1x
Temperature sensor, high temp (BT53), trans-
parent
1x
Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breakerFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external bloc-
king
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine-wire fuseAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
9
English, Installer manual - SOLAR 40
GB

Pipe connections

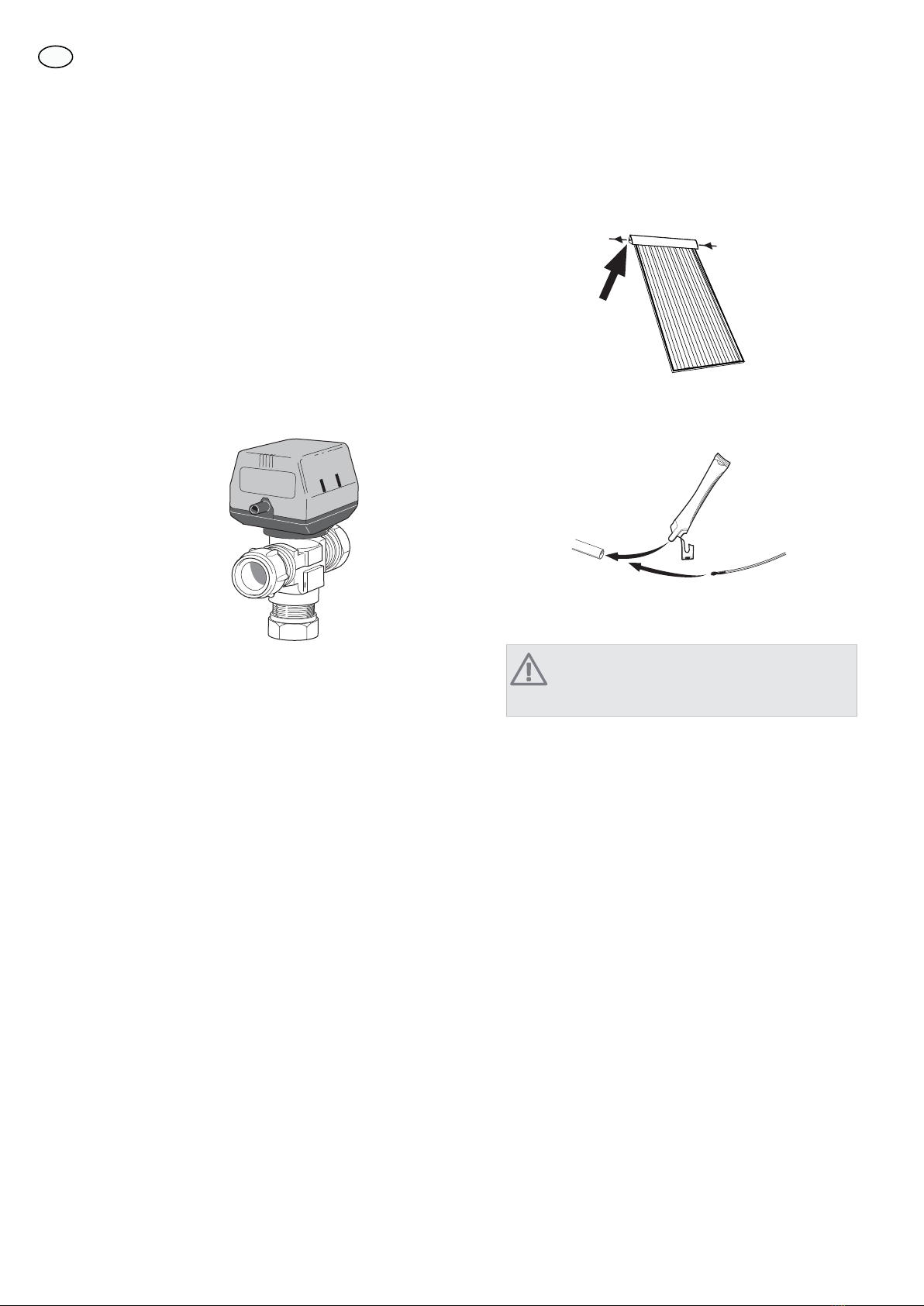

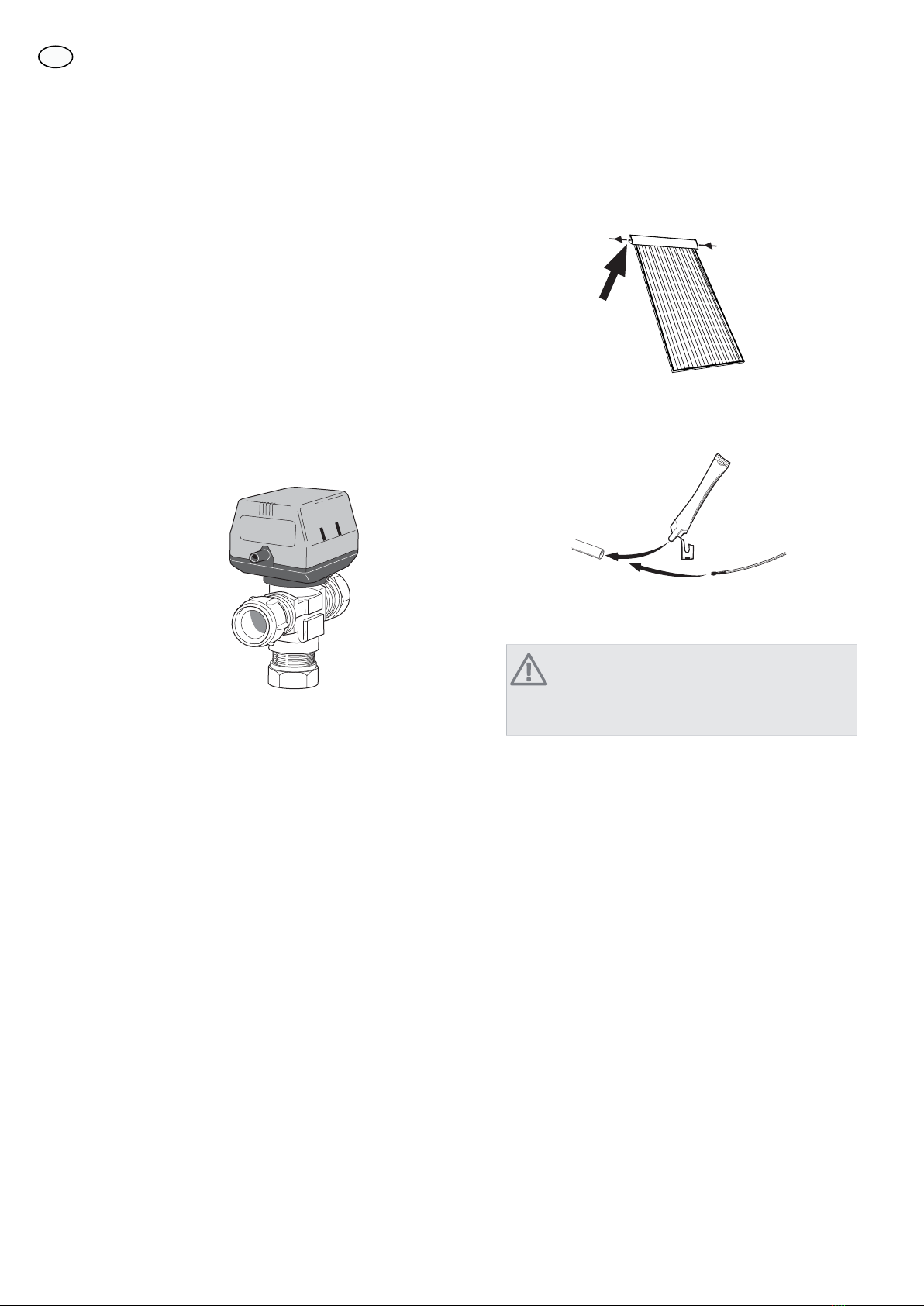

Charge pump and reversing valve
႑Place the charge pump (GP4) on the return line to the
solar panel according to the outline diagram.
႑Install the reversing valve (QN23) according to the
outline diagram with port AB as incoming return line
to the heat pump, port A towards connection (4b) on
VPAS and port B towards the return line from the cli-
mate system as well as VPAS. Install it so that port AB
is open towards port B when the motor is in standby
mode. In the event of a signal, port AB opens towards
port A.
$
%
$%
Temperature sensor
႑Sensor, solar panel (BT53) is placed in the solar panel's
submerged tube by the outlet from the solar panel.
6XEPHUJHG WXEH
႑Sensor, solar coil (BT54) is placed in the submerged
tube in VPAS (terminal 8c, according to the installation
instructions for VPAS).
Install the temperature sensors with cable ties with heat
conducting paste.
NOTE
Sensor and communication cables must not be
placed near power cables.
Suitable flows/solar panel area
Recommended flow is 50 l/h per m2solar panel area.
10
GB

Outline diagram
Explanation
Pump stationGP30Heat pumpEB100
Safety valve, solarFL4Temperature sensor, outdoorBT1
Circulation pump, solarGP4Temperature sensor, hot waterBT6
Shut-off valveQM43-QM45Temperature sensor, external flow lineBT25
Non-return valveRM3-RM4Level vesselCM2
ÖvrigtSafety valve, brineFL3
Expansion vesselCM1, CM5Particle filterHQ1
Accumulator tank with hot water coilCP1Climate system 2 (ECS 40)EP21
Solar panelEP8Accessory cardAA5
Ground-source heating/Ground collectorEP12Flow temperature sensor, extra climate systemBT2
Safety valve, heating mediumFL2Return line sensor, extra climate systemBT3
Filler valve, brineQM12Circulation pump, extra climate systemGP20
Shut-off valve, heating medium flowQM31Shunt valveQN11
Shut off valve, heating medium returnQM32SOLAR 40EP30
Shut off valve, brine returnQM34Accessory cardAA5
Shut-off valveQM42Sensor, solar panelBT53
Filling set, brineXL15Sensor, solar coilBT54
Shuttle valveQN23
Designations according to standard IEC 61346-2.
Outline diagram F1145 with VPAS and SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-EP30-QN23
-QM32
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA5
-AA5 -GP30
-EP30
-EP12
AB
B
A
11
GB

Electrical connection
NOTE
All electrical connections must be carried out by
an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
F1145 must not be powered when installing
SOLAR 40.
The electrical circuit diagram is at the end of these install-
ation instructions.
Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz-X1
L
PE
8QLW ER[ ([WHUQDO
Connecting communication
This accessory contains an accessories card (AA5) that
must be connected directly to the heat pump on the input
card (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory card must be connected directly to the
heat pump's terminal block AA3-X4. The following cards
must be connected in series with the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
F1245
F1145
AA3-X4
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
F370
AA3-X4
EB100
12
GB

Caution
The relay outputs on the accessory card can have
a max load of 2 A (230 V) in total.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$6 $$; $$;
$$;
Connecting sensors
Use cable type LiYY, EKKX or similar.
Sensor, solar panel (BT53)
Connect the sensor (solar panel) to AA5-X2:23-24.
Caution
Sensor cable splicing must fulfil IP54.
Sensor, solar coil (BT54)
Connect the sensor (solar coil) to AA5-X2:21-22.
345678
-X2
24 20212223 1
7
1819
-X8
AA5
Unit box
External
BT53 BT54
Connection of the circulation pump (GP4)
Connect the circulation pump (GP4) to AA5-X9:2 (230
V), AA5-X9:1 (N) and X1:3 (PE).
-X1
1
N
L
PE
PE
2
3
4
5
6
-X10
-X1
L
N
PE
3
2
1
-X9
-AA5
Unit box External
GP4
Connection of the reversing valve motor
(QN23)
Connect the motor (QN23) to AA5-X9:6 (signal), AA5-
X9:5 (N) and AA5-X10:2 (230 V).
-X9
1
2
3
4
5
6
7
8
9
-X10
/
1
/


$$
8QLW ER[ ([WHUQDO
%ODFN
%OXH
%URZQ
41
Connecting solar panel cooling
Connect solar panel cooling (if applicable) to AA5-X9:3
(N) and AA5-X9:4 (230 V).
-X9
1
2
3
4
5
6
7
8
9
$$
6RODU SDQHO FRROLQJ
1
/
8QLW ER[ ([WHUQDO
13
GB

DIP switch
The DIP switch on the accessory card must be set as fol-
lows.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$6
ON
12345678
Program settings
Program setting of SOLAR 40 can be performed via the
start guide or directly in the menu system.
Caution
Also see the Installer manual for F1145.
Caution
This accessory may require a program software
update in your F1145.
901 or higher is the minimum software version
for the pump.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
If you do not make all settings via the start guide or need
to change any of the settings, this can be done in the
menu system.
Menu 5.2 - system settings
Activating/deactivating of accessories.
Select: solar heating
Menu 5.3.4 - solar heating
Settings for solar heating.
Menu 5.6 - forced control
Forced control of the different components in the heat
pump as well as in the different accessories that may be
connected.
EP30-AA5-K1: Activating the circulation pump (GP4).
EP30-AA5-K2: Activating solar panel cooling.
EP30-AA5-K3: Signal to three way valve (QN23).
EP30-AA5-K4: No function.
14
GB

Allgemeines
Dieses Zubehör wird eingesetzt, wenn F1145 mit einem
thermischen Solarsystem kombiniert wird.
ACHTUNG!
Dieses Zubehör kann eine Aktualisierung der
Software in F1145 erforderlich machen.
In der Wärmepumpe wird mindestens Programm-
version 901 benötigt.
ACHTUNG!
Das Wasser vom Solarkollektor kann höhere
Temperaturen aufweisen. Die Brauchwasserseite
ist mit einem Thermomischventil als Verbrüh-
schutz auszustatten.
Inhalt
Umschaltventil (QN23), Ø 28 mm, Klemmring1 St.
Kabelbinder4 St.
Gerätegehäuse (enthält AA5, FA1 und X1).1 St.
Wärmeleitpaste2 St.
Aluminiumklebeband1 St.
Isolierband1 St.
Fühler (BT54), schwarz1 St.
Fühler, Hochtemp. (BT53), durchsichtig1 St.
Position der Komponenten
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
SicherungsautomatFA1
Anschlussklemme, SpannungsversorgungX1
ZusatzplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Sperrung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
FeinsicherungAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
15
Deutsch, Installateurhandbuch - SOLAR 40
DE

Rohranschluss/Durchflussmes-
ser
Ladepumpe und Umschaltventil
႑Bringen Sie die Ladepumpe (GP4) gemäß Prinzipskizze
an der Rücklaufleitung zum Solarkollektor an.
႑Montieren Sie das Umschaltventil (QN23) gemäß
Prinzipskizze mit Anschluss AB als Rücklauf-Eingangs-
leitung zur Wärmepumpe, Anschluss A an Anschluss
(4b) von VPAS und Anschluss B an der Rücklaufleitung
von Klimatisierungssystem und VPAS. Bringen Sie das
Ventil so an, dass Anschluss AB zu Anschluss B geöff-
net ist, wenn sich der Motor im Ruhezustand befindet.
Bei einem Signal öffnet sich Anschluss AB zu An-
schluss A.
$
%
$%
Fühler
႑Der Solarkollektorfühler (BT53) wird im Tauchrohr des
Solarkollektors am Solarkollektorauslass platziert.
'\NU¸U
႑Der Solarspeicherfühler (BT54) wird im Tauchrohr in
VPAS (Position 8c, gemäß Montageanleitung für
VPAS) platziert.
Die Fühler werden mit Wärmeleitpaste befestigt und per
Kabelbinder fixiert.
HINWEIS!
Fühler- und Kommunikationskabel dürfen nicht
in der Nähe von Starkstromleitungen verlegt
werden.
Geeignete Durchflusswerte/Solarkollektor-
fläche
Der empfohlene Durchfluss beträgt 50 l/h pro m2Solar-
kollektorfläche.
16
DE

Prinzipskizze
Erklärung
PumpstationGP30WärmepumpeEB100
Sicherheitsventil, SolarFL4AußentemperaturfühlerBT1
Umwälzpumpe, SolarGP4Fühler, BrauchwasserBT6
AbsperrventilQM43-QM45Externer VorlauffühlerBT25
RückschlagventilRM3-RM4NiveaugefäßCM2
ÖvrigtSicherheitsventil, WärmequellenmediumFL3
AusdehnungsgefäßCM1, CM5SchmutzfilterHQ1
Brauchwasserspeicher mit RohrwärmeübertragerCP1Klimatisierungssystem 2 (ECS 40)EP21
SolarkollektorEP8ZusatzplatineAA5
Felswärme/ErdkollektorEP12Vorlauffühler für zusätzlichen Heiz- und KühlkreisBT2
Sicherheitsventil, HeizungsmediumFL2Rücklauffühler für zusätzlichen Heiz- und KühlkreisBT3
Einfüllventil, WärmequellenmediumQM12Umwälzpumpe für zusätzlichen Heiz- oder KühlkreisGP20
Absperrventil, HeizungsvorlaufQM31MischventilQN11
Absperrventil, HeizungsrücklaufQM32SOLAR 40EP30
Absperrventil, WärmequellenrücklaufQM34ZusatzplatineAA5
AbsperrventilQM42SolarkollektorfühlerBT53
Einfüllventilset, WärmequellenmediumXL15SolarspeicherfühlerBT54
WechselventilQN23
Bezeichnungen gemäß Standard IEC 61346-2.
Prinzipskizze F1145 mit VPAS und SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-EP30-QN23
-QM32
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA5
-AA5 -GP30
-EP30
-EP12
AB
B
A
17
DE

Elektrischer Anschluss
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
F1145 darf bei der Installation von SOLAR 40
nicht mit Spannung versorgt werden.
Der Schaltplan befindet sich am Ende dieser Montagean-
leitung.
Anschluss der Spannungsversorgung
Verbinden Sie die Spannungsversorgung mit Klemme X1,
siehe Abbildung.
3
2
1N
230V 50Hz-X1
L
PE
*HU¦WHJHK¦XVH ([WHUQ
Anschluss der Kommunikationsleitung
Dieses Zubehör umfasst eine Zusatzplatine (AA5), die di-
rekt über die Eingangskarte (Klemme AA3-X4) mit der
Wärmepumpe zu verbinden ist.
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, ist die fol-
gende Anweisung zu befolgen.
Die erste Zusatzplatine ist direkt mit der Wärmepumpen-
klemme AA3-X4 zu verbinden. Die nächste Platine muss
mit der vorherigen in Reihe geschaltet werden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
F1245
F1145
AA3-X4
Zusatzplatine 1
Zusatzplatine 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
F370
AA3-X4
EB100
18
DE

ACHTUNG!
Die Relaisausgänge an der Zusatzplatine dürfen
insgesamt mit maximal 2 A (230 V) belastet
werden.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$6 $$; $$;
$$;
Fühleranschluss
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
Solarkollektorfühler (BT53)
Verbinden Sie den Fühler (Solarkollektor) mit AA5-
X2:23-24.
ACHTUNG!
Die Fühlerkabelverbindung muss IP54 entspre-
chen.
Solarspeicherfühler (BT54)
Verbinden Sie den Fühler (Solarspeicher) mit AA5-
X2:21-22.
345678
-X2
24 20212223 1
7
1819
-X8
AA5
Gerätegehäuse
Extern
BT53 BT54
Anschluss der Umwälzpumpe (GP4)
Verbinden Sie die Umwälzpumpe (GP4) mit AA5-X9:2
(230 V), AA5-X9:1 (N) und X1:3 (PE).
-X1
1
N
L
PE
PE
2
3
4
5
6
-X10
-X1
L
N
PE
3
2
1
-X9
-AA5
Gerätegehäuse Extern
GP4
Anschluss des Umschaltventilmotors (QN23)
Verbinden Sie den Motor (QN23) mit AA5-X9:6 (Signal),
AA5-X9:5 (N) und AA5-X10:2 (230 V).
-X9
1
2
3
4
5
6
7
8
9
-X10
/
1
/


$$
*HU¦WHJHK¦XVH ([WHUQ
6FKZDU]
%ODX
%UDXQ
41
Anschluss einer eventuellen Solarkollek-
torkühlung
Verbinden Sie die Solarkollektorkühlung (falls vorhanden)
mit AA5-X9:3 (N) und AA5-X9:4 (230 V).
-X9
1
2
3
4
5
6
7
8
9
$$
6RODUNROOHNWRUN¾KOXQJ
1
/
*HU¦WHJHK¦XVH ([WHUQ
19
DE

DIP-Schalter
Der DIP-Schalter an der Zusatzplatine ist wie folgt einzu-
stellen.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$6
ON
12345678
Programmeinstellungen
Die Programmeinstellung von SOLAR 40 kann per Startas-
sistent oder direkt im Menüsystem vorgenommen werden.
ACHTUNG!
Siehe auch Handbuch für Installateure für F1145.
ACHTUNG!
Dieses Zubehör kann eine Aktualisierung der
Software in F1145 erforderlich machen.
In der Wärmepumpe wird mindestens Programm-
version 901 benötigt.
Startassistent
Der Startassistent erscheint bei der ersten Inbetriebnahme
nach der Wärmepumpeninstallation. Er kann ebenfalls
über Menü 5.7 aufgerufen werden.
Menüsystem
Wenn Sie nicht alle Einstellungen über den Startassistent
vornehmen oder eine Einstellung ändern wollen, können
Sie das Menüsystem nutzen.
Menü 5.2 - Systemeinst.
Aktivierung/Deaktivierung von Zubehör.
Wählen Sie: Solarwärme
Menü 5.3.4 - Solarwärme
Einstellungen für Solarwärme.
Menü 5.6 - Zwangssteuerung
Zwangssteuerung der verschiedenen Komponenten in
der Wärmepumpe und der einzelnen Zubehöreinheiten,
die eventuell angeschlossen sind.
EP30-AA5-K1: Aktivierung der Umwälzpumpe (GP4).
EP30-AA5-K2: Aktivierung einer eventuellen Solarkollek-
torkühlung.
EP30-AA5-K3: Signal an Umschaltventil (QN23).
EP30-AA5-K4: Keine Funktion.
20
DE
