Installatörshandbok SOLAR 42
för NIBE F1145
SE
Installer manual SOLAR 42
for NIBE F1145
GB
Installateurhandbuch SOLAR 42
für NIBE F1145
DE
IHB 1124-1
031887

Allmänt
Detta tillbehör används då F1145 installeras tillsammans
med solvärme.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F1145.
Lägsta programvaruversion på mjukvaran i vär-
mepumpen som krävs är 1031 eller högre.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempera-
turer. Varmvattensidan ska förses med bland-
ningsventil.
Innehåll
Buntband4st
Apparatlåda (innehållandes AA5, FA1 och X1).1st
Värmeledningspasta2st
Aluminiumtejp1st
Isoleringstejp1st
Temperaturgivare (BT54), svart1st
Temperaturgivare, högtemp (BT53), transparent1st

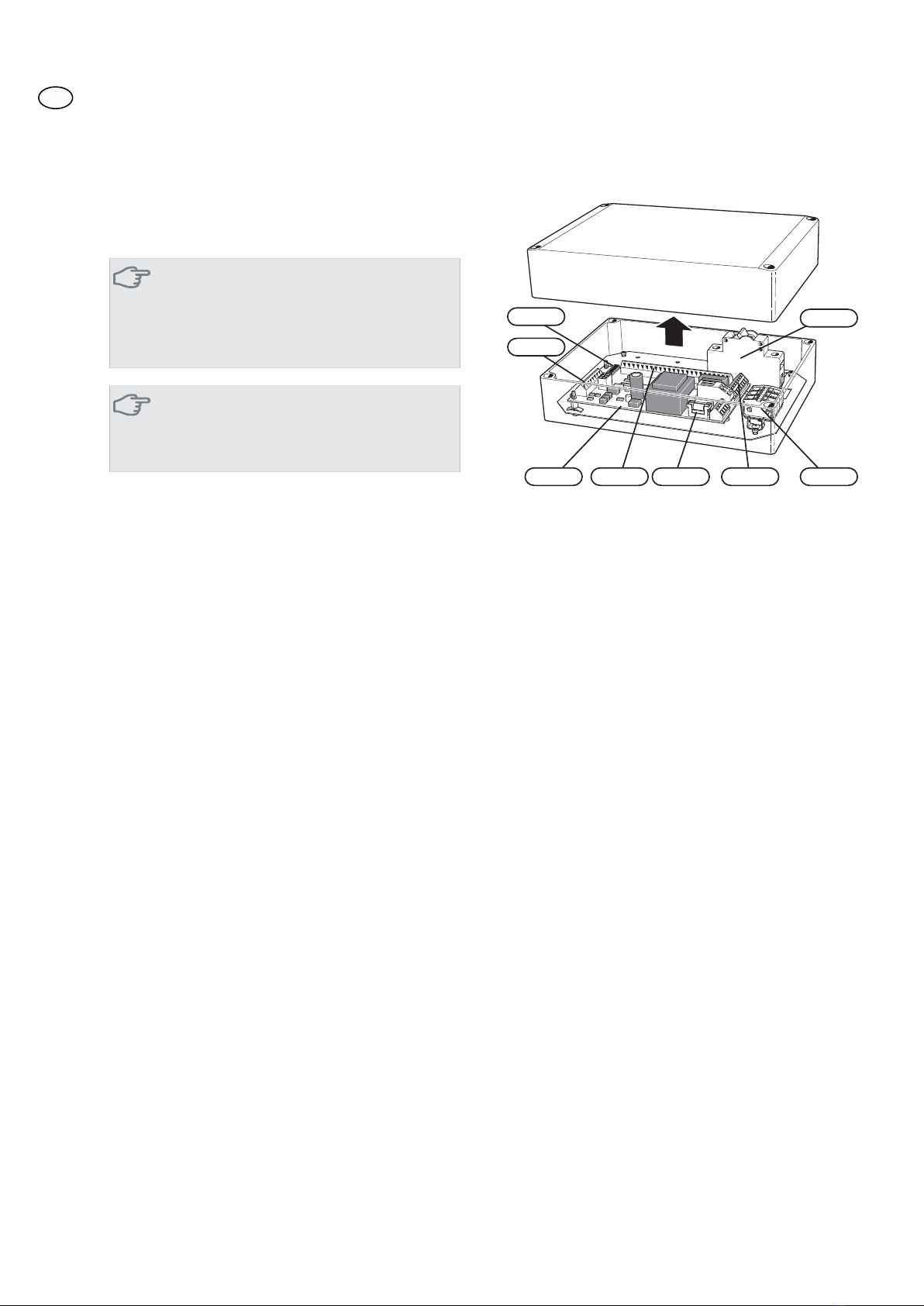

Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
AutomatsäkringFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
FinsäkringAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
3
Svenska, Installatörshandbok - SOLAR 42
SE

Röranslutning
Laddpump
႑Placera laddpumpen (GP4) på returledningen till sol-
fångaren enligt principschema.

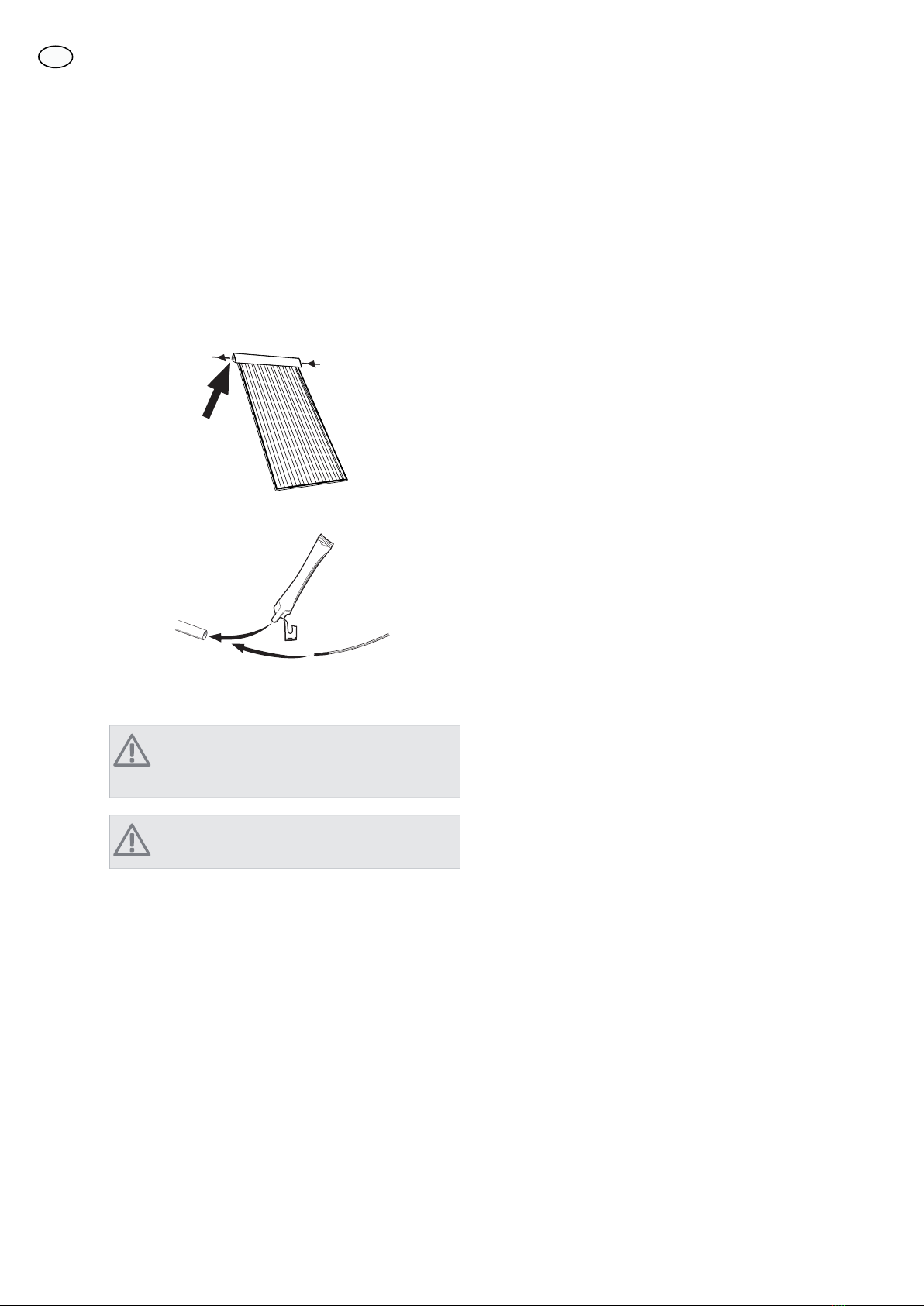

Temperaturgivare
႑Givare, solfångare (BT53) placeras i solfångarens
dykrör vid utloppet från solfångaren.
'\NU¸U
႑Givare, solslinga (BT54) placeras i dykrör UA3 (VPBS).
Temperaturgivarna monteras med värmeledningspasta
och fixeras med buntband.
OBS!
Givar- och kommunikationskablar får ej förläggas
i närheten av starkströmsledning.
OBS!
Se manual för VPBS för mer information.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
4
SE

Principschema
Förklaring
VärmepumpEB100
Temperaturgivare, utomhusBT1
Temperaturgivare, varmvattenBT6
NivåkärlCM2
Säkerhetsventil, köldbärareFL3
SmutsfilterHQ1
SOLAR 42EP30
TillbehörskortAA5
Givare, solfångareBT53
Givare, solslingaBT54
PumpstationGP30
Säkerhetsventil, solFL4
Cirkulationspump, solGP4
AvstängningsventilQM43 -
QM45
BackventilRM3 -
RM4
Övrigt
ExpansionskärlCM1,
CM5
Ackumulatortank med solslingaCP1
SolpanelEP8
Bergvärme/JordkollektorEP12
Säkerhetsventil, värmebärareFL2
Påfyllningsventil, köldbärareQM12
Avstängningsventil, värmebärare framQM31
Avstängningsventil, värmebärare returQM32
Avstängningsventil, köldbärare returQM34
AvstängningsventilQM42
Påfyllnadsventilsats, köldbärareXL15
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
Principschema F1145 med VPBS och SOLAR 42
-QM31
-QM32
-FL3
-QM42
-QM12
-CM2
-EB100-HQ1
-XL15
-EB100
F1145
-EB100
-EB100
-EB100-BT1
-QM34
-FL2
-CM1
-EB100-BT6
-CP1
-EP30-BT53
-EP8
-AA5
-EP30 -CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP
-FL4
-RM4 T
-GP30
-EP30
-BT54
-EP12
5
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
Värmepumpen ska vara spänningslös vid instal-
lation av F1145.

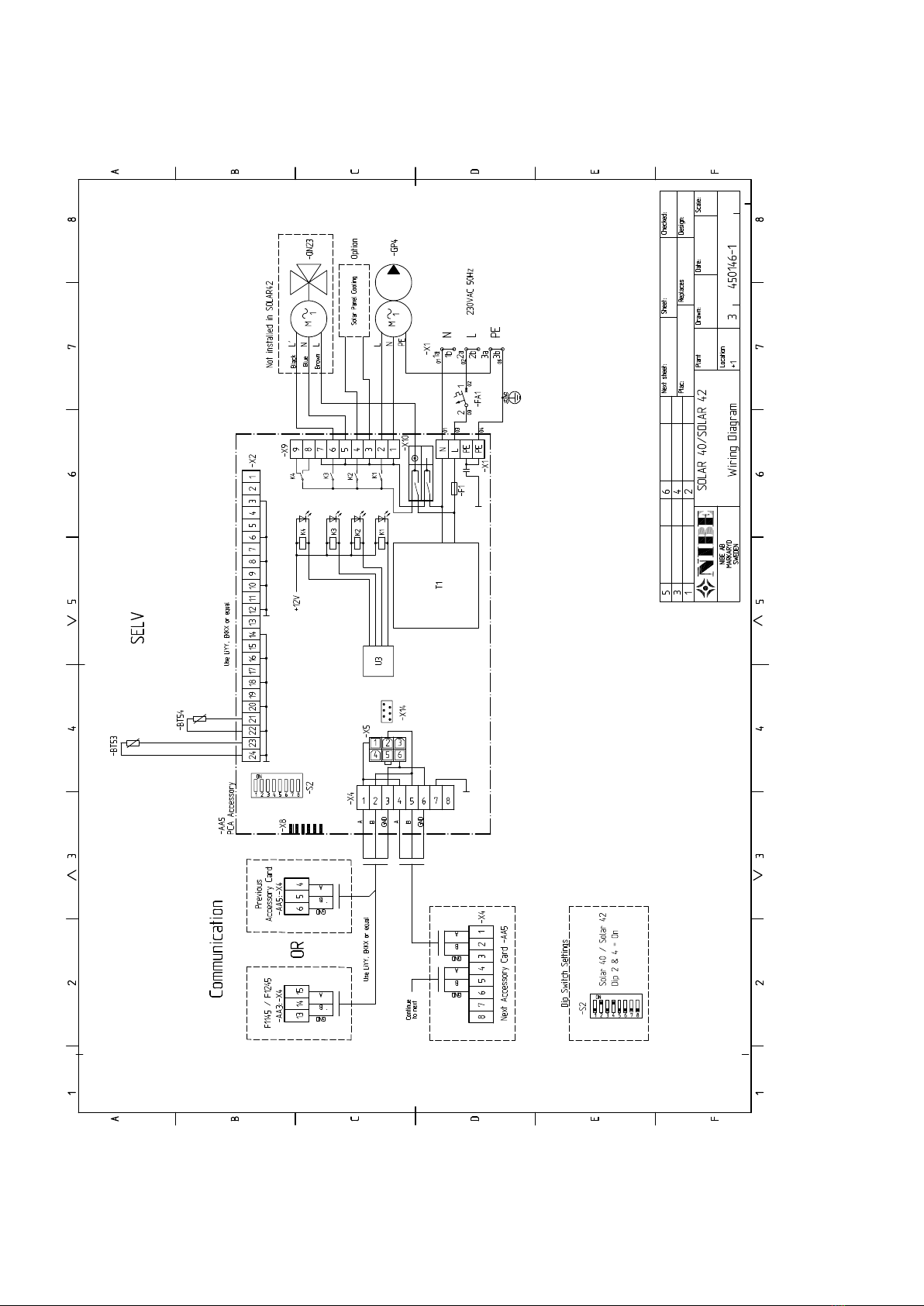

Elschema finns i slutet av denna Installatörshandbok.
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW

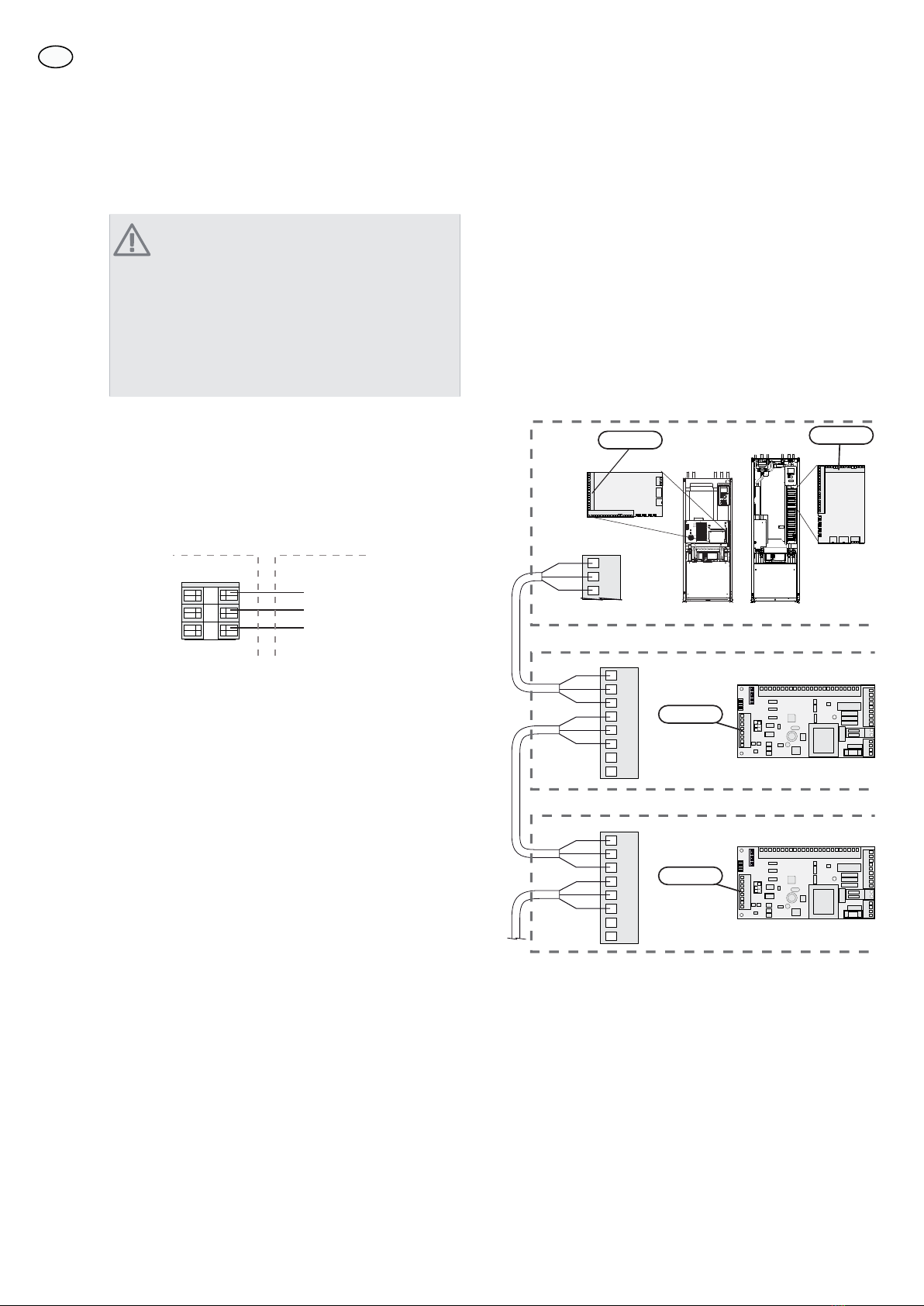

Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som ska
anslutas direkt till värmepumpen på ingångskortet (plint
AA3-X4).
Om flera tillbehör ska anslutas eller redan finns installera-
de måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till värme-
pumpens plint AA3-X4. De efterföljande korten ansluts
i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
)
)
$$;
7LOOEHK¸UVNRUW 
7LOOEHK¸UVNRUW 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
$$;
(%
6
SE

TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2 A (230 V) totalt.
Anslutning av givare
Använd kabeltyp LiYY, EKKX eller likvärdig.
Givare, solfångare (BT53)
Anslut givaren (solfångare) till AA5-X2:23-24.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Givare, solslinga (BT54)
Anslut givaren (solslinga) till AA5-X2:21-22.
24 20212223 1516171819 1314
%7 %7
$$;
([WHUQW
$SSDUDWO§GD
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Anslutning av cirkulationspump (GP4)
Anslut cirkulationspumpen (GP4) till AA5-X9:2 (230 V),
AA5-X9:1 (N) och X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Apparatlåda Externt
AA5-X9
GP4
X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
Anslutning av eventuell solpanelskylning
Anslut solpanelskylningen (om sådan finns) till AA5-X9:3
(N) och AA5-X9:4 (230 V).
1
2
3
4
5
6
7
8
9
6ROSDQHOVN\OQLQJ
1
/
$$;
$SSDUDWO§GD ([WHUQW
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt ne-
dan.
ON
12345678
$$6
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Programinställningar
Programinställningen av SOLAR 42 kan göras via startgui-
den eller direkt i menysystemet.
TÄNK PÅ!
Se även Installatörshandboken för F1145.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F1145.
Lägsta programvaruversion på mjukvaran i vär-
mepumpen som krävs är 1031 eller högre.
Startguiden
Startguiden visas vid första uppstart efter värmepumpsin-
stallationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller be-
höver ändra någon inställning kan du göra detta i meny-
systemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Välj: solvärme
Meny 5.3.4 - solvärme
Inställningar för solvärme.
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepum-
pen samt i de olika tillbehören som eventuellt är anslutna.
EP30-AA5-K1: Aktivering av cirkulationspump (GP4).
EP30-AA5-K2: Aktivering av eventuell solpanelskylning.
EP30-AA5-K3: Signal till växelventil (QN23).
EP30-AA5-K4: Ingen funktion.
7
SE

General
This accessory is used when F1145 is installed together
with solar heating.
Caution
This accessory may require a program software
update in your F1145.
1031 or higher is the minimum software version
for the pump.
Caution
The water from the solar panel can reach high
temperatures. The hot water side must be sup-
plied with a mixing valve.
Contents
Cable ties4x
Unit box (comprising AA5, FA1 and X1).1x
Heating pipe paste2x
Aluminium tape1x
Insulation tape1x
Temperature sensor (BT54), black1x
Temperature sensor, high temp (BT53), trans-
parent
1x

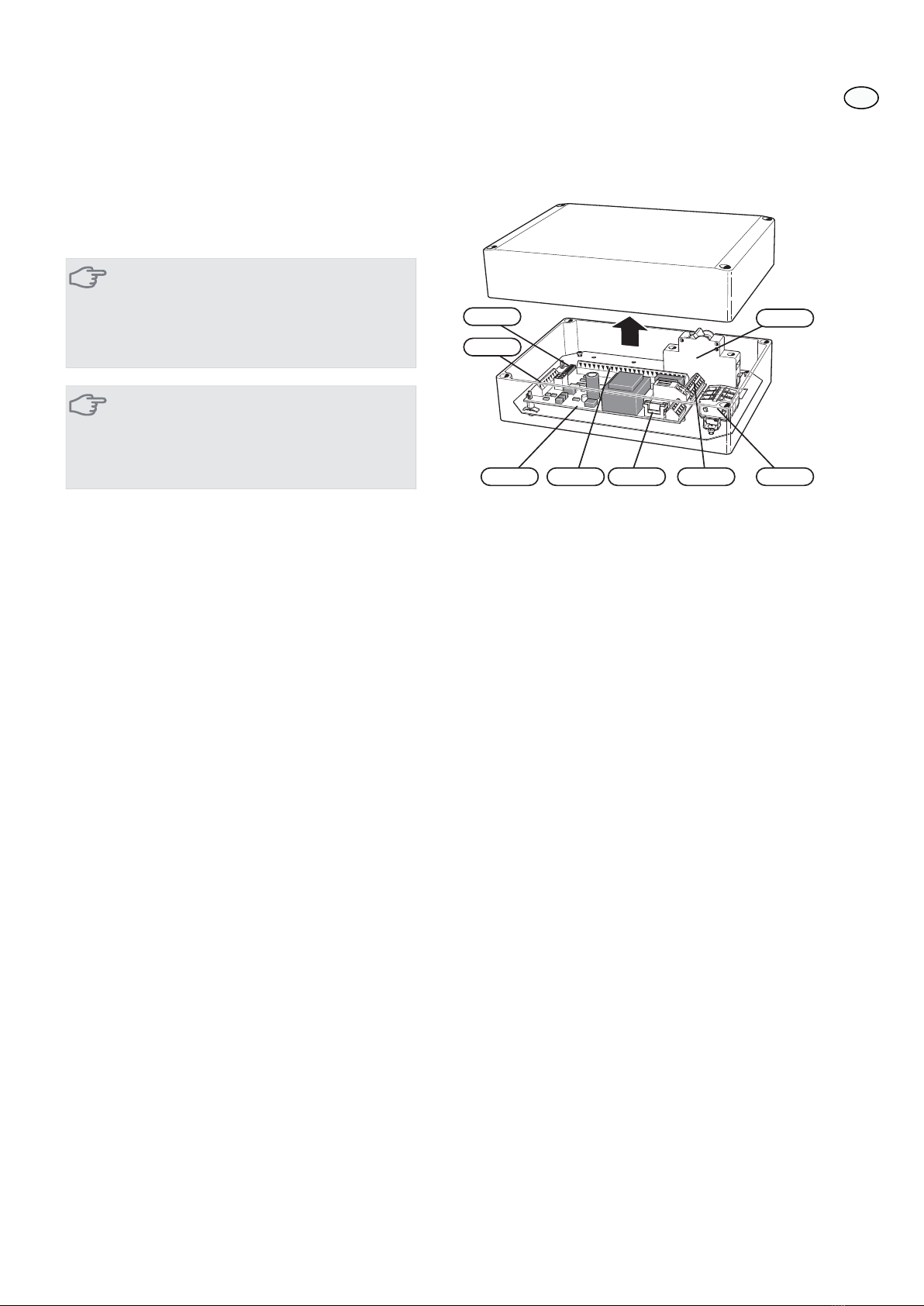

Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breakerFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external bloc-
king
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine-wire fuseAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
8
English, Installer manual - SOLAR 42
GB

Pipe connections
Charge pump
႑Place the charge pump (GP4) on the return line to the
solar panel according to the outline diagram.

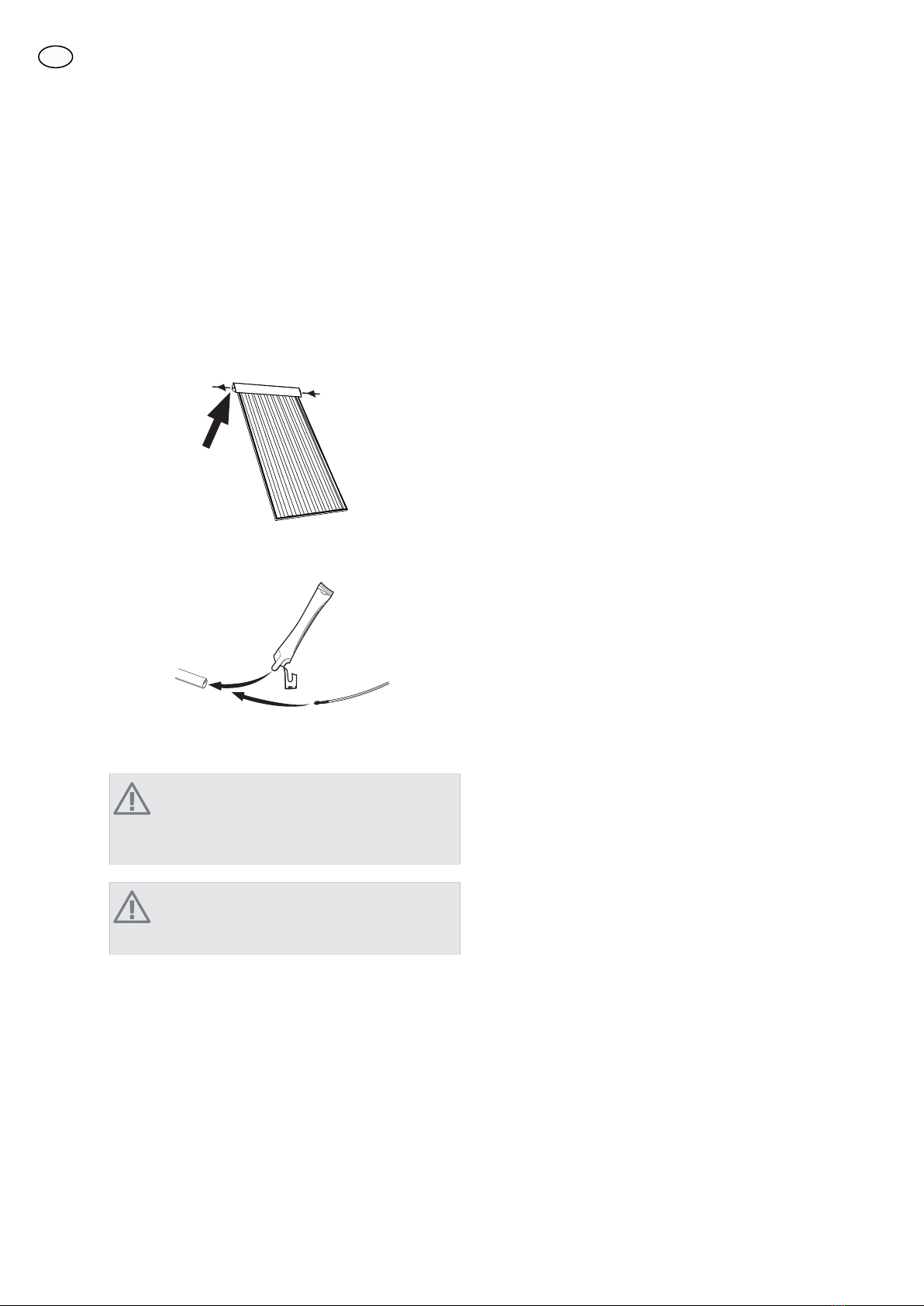

Temperature sensor
႑Sensor, solar panel (BT53) is placed in the solar panel's
submerged tube by the outlet from the solar panel.
6XEPHUJHG WXEH
႑Sensor, solar coil (BT54) is positioned in submerged
tube UA3 (VPBS).
Install the temperature sensors with cable ties with heat
conducting paste.
NOTE
Sensor and communication cables must not be
placed near power cables.
NOTE
See manual for VPBS for more information.
Suitable flows/solar panel area
Recommended flow is 50 l/h per m2solar panel area.
9
GB

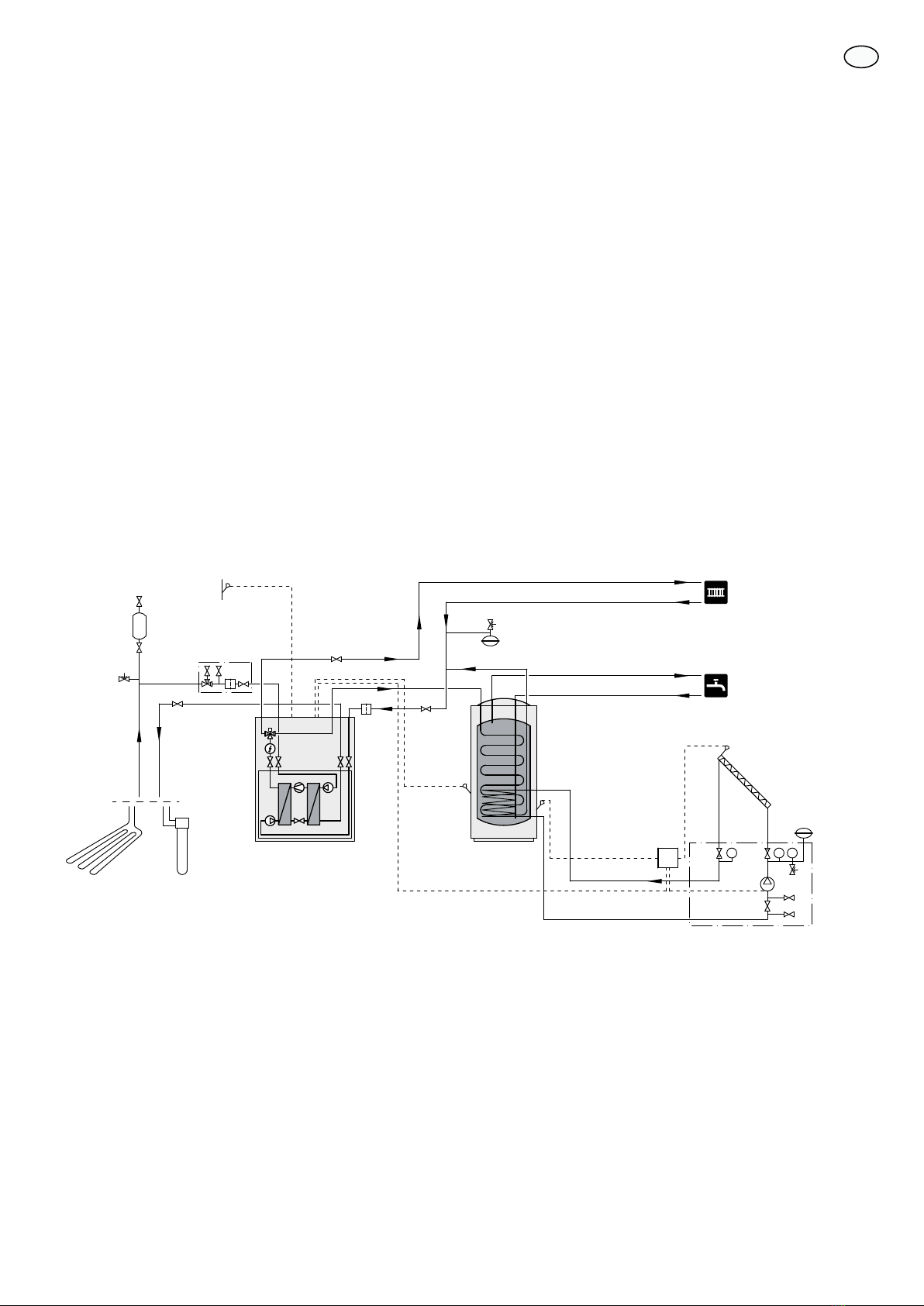

Outline diagram
Explanation
Heat pumpEB100
Temperature sensor, outdoorBT1
Temperature sensor, hot waterBT6
Level vesselCM2
Safety valve, brineFL3
Particle filterHQ1
SOLAR 42EP30
Accessory cardAA5
Sensor, solar panelBT53
Sensor, solar coilBT54
Pump stationGP30
Safety valve, solarFL4
Circulation pump, solarGP4
Shut-off valveQM43 -
QM45
Non-return valveRM3 -
RM4
Miscella-
neous
Expansion vesselCM1,
CM5
Accumulator tank with solar coilCP1
Solar panelEP8
Ground-source heating/Ground collectorEP12
Safety valve, heating mediumFL2
Filler valve, brineQM12
Shut-off valve, heating medium flowQM31
Shut off valve, heating medium returnQM32
Shut off valve, brine returnQM34
Shut-off valveQM42
Filling set, brineXL15
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
Outline diagram F1145 with VPBS and SOLAR 42
-QM31
-QM32
-FL3
-QM42
-QM12
-CM2
-EB100-HQ1
-XL15
-EB100
F1145
-EB100
-EB100
-EB100-BT1
-QM34
-FL2
-CM1
-EB100-BT6
-CP1
-EP30-BT53
-EP8
-AA5
-EP30 -CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP
-FL4
-RM4 T
-GP30
-EP30
-BT54
-EP12
10
GB

Electrical connection
NOTE
All electrical connections must be carried out by
an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The heat pump must not be powered when in-
stalling F1145.
The electrical circuit diagram is at the end of this Installer
manual.
Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz-X1
L
PE
8QLW ER[ ([WHUQDO
Connecting communication
This accessory contains an accessories card (AA5) that
must be connected directly to the heat pump on the input
card (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory card must be connected directly to the
heat pump's terminal block AA3-X4. The following cards
must be connected in series with the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
)
)
$$;
$FFHVVRU\ FDUG 
$FFHVVRU\ FDUG 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
$$;
(%
11
GB

Caution
The relay outputs on the accessory card can have
a max load of 2 A (230 V) in total.
Connecting sensors
Use cable type LiYY, EKKX or similar.
Sensor, solar panel (BT53)
Connect the sensor (solar panel) to AA5-X2:23-24.
Caution
Sensor cable splicing must fulfil IP54.
Sensor, solar coil (BT54)
Connect the sensor (solar coil) to AA5-X2:21-22.
24 20212223 1516171819 1314
%7 %7
$$;
([WHUQDO
8QLW ER[
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Connection of the circulation pump (GP4)
Connect the circulation pump (GP4) to AA5-X9:2 (230
V), AA5-X9:1 (N) and X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Unit box External
AA5-X9
GP4
X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
Connecting solar panel cooling
Connect solar panel cooling (if applicable) to AA5-X9:3
(N) and AA5-X9:4 (230 V).
1
2
3
4
5
6
7
8
9
6RODU SDQHO FRROLQJ
1
/
$$;
8QLW ER[ ([WHUQDO
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
DIP switch
The DIP switch on the accessory card must be set as fol-
lows.
ON
12345678
$$6
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Program settings
Program setting of SOLAR 42 can be performed via the
start guide or directly in the menu system.
Caution
Also see the Installer manual for F1145.
Caution
This accessory may require a program software
update in your F1145.
1031 or higher is the minimum software version
for the pump.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
If you do not make all settings via the start guide or need
to change any of the settings, this can be done in the
menu system.
Menu 5.2 - system settings
Activating/deactivating of accessories.
Select: solar heating
Menu 5.3.4 - solar heating
Settings for solar heating.
Menu 5.6 - forced control
Forced control of the different components in the heat
pump as well as in the different accessories that may be
connected.
EP30-AA5-K1: Activating the circulation pump (GP4).
EP30-AA5-K2: Activating solar panel cooling.
EP30-AA5-K3: Signal to three way valve (QN23).
EP30-AA5-K4: No function.
12
GB

Allgemeines
Dieses Zubehör wird eingesetzt, wenn F1145 mit einem
thermischen Solarsystem kombiniert wird.
ACHTUNG!
Dieses Zubehör kann eine Aktualisierung der
Software in F1145 erforderlich machen.
In der Wärmepumpe wird mindestens Programm-
version 1031 benötigt.
ACHTUNG!
Das Wasser vom Solarkollektor kann höhere
Temperaturen aufweisen. Die Brauchwasserseite
ist mit einem Thermomischventil als Verbrüh-
schutz auszustatten.
Inhalt
Kabelbinder4 St.
Gerätegehäuse (enthält AA5, FA1 und X1).1 St.
Wärmeleitpaste2 St.
Aluminiumklebeband1 St.
Isolierband1 St.
Fühler (BT54), schwarz1 St.
Fühler, Hochtemp. (BT53), durchsichtig1 St.
Position der Komponenten
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
SicherungsautomatFA1
Anschlussklemme, SpannungsversorgungX1
ZusatzplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Sperrung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
FeinsicherungAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
13
Deutsch, Installateurhandbuch - SOLAR 42
DE

Rohranschluss/Durchflussmes-
ser
Ladepumpe
႑Bringen Sie die Ladepumpe (GP4) gemäß Prinzipskizze
an der Rücklaufleitung zum Solarkollektor an.
Fühler
႑Der Solarkollektorfühler (BT53) wird im Tauchrohr des
Solarkollektors am Solarkollektorauslass platziert.
7DXFKURKU
႑Der Solarspeicherfühler (BT54) ist im Tauchrohr UA3
(VPBS) zu platzieren.
Die Fühler werden mit Wärmeleitpaste befestigt und per
Kabelbinder fixiert.
HINWEIS!
Fühler- und Kommunikationskabel dürfen nicht
in der Nähe von Starkstromleitungen verlegt
werden.
HINWEIS!
Weitere Informationen entnehmen Sie den
Handbuch für VPBS.
Geeignete Durchflusswerte/Solarkollektor-
fläche
Der empfohlene Durchfluss beträgt 50 l/h pro m2Solar-
kollektorfläche.
14
DE

Prinzipskizze
Erklärung
WärmepumpeEB100
AußentemperaturfühlerBT1
Fühler, BrauchwasserBT6
NiveaugefäßCM2
Sicherheitsventil, WärmequellenmediumFL3
SchmutzfilterHQ1
SOLAR 42EP30
ZusatzplatineAA5
SolarkollektorfühlerBT53
SolarspeicherfühlerBT54
PumpstationGP30
Sicherheitsventil, SolarFL4
Umwälzpumpe, SolarGP4
AbsperrventilQM43 -
QM45
RückschlagventilRM3 -
RM4
Sonsti-
ges
AusdehnungsgefäßCM1,
CM5
Brauchwasserspeicher mit SolarspeicherCP1
SolarkollektorEP8
Felswärme/ErdkollektorEP12
Sicherheitsventil, HeizungsmediumFL2
Einfüllventil, WärmequellenmediumQM12
Absperrventil, HeizungsvorlaufQM31
Absperrventil, HeizungsrücklaufQM32
Absperrventil, WärmequellenrücklaufQM34
AbsperrventilQM42
Einfüllventilset, WärmequellenmediumXL15
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
Prinzipskizze F1145 mit VPBS und SOLAR 42
-QM31
-QM32
-FL3
-QM42
-QM12
-CM2
-EB100-HQ1
-XL15
-EB100
F1145
-EB100
-EB100
-EB100-BT1
-QM34
-FL2
-CM1
-EB100-BT6
-CP1
-EP30-BT53
-EP8
-AA5
-EP30 -CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP
-FL4
-RM4 T
-GP30
-EP30
-BT54
-EP12
15
DE

Elektrischer Anschluss
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Die Wärmepumpe darf bei der Installation von
F1145 nicht mit Spannung versorgt werden.
Der Schaltplan befindet sich am Ende dieses Installateur-
handbuchs.
Anschluss der Spannungsversorgung
Verbinden Sie die Spannungsversorgung mit Klemme X1,
siehe Abbildung.
3
2
1N
230V 50Hz-X1
L
PE
*HU¦WHJHK¦XVH ([WHUQ
Anschluss der Kommunikationsleitung
Dieses Zubehör umfasst eine Zusatzplatine (AA5), die di-
rekt über die Eingangskarte (Klemme AA3-X4) mit der
Wärmepumpe zu verbinden ist.
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, ist die fol-
gende Anweisung zu befolgen.
Die erste Zusatzplatine ist direkt mit der Wärmepumpen-
klemme AA3-X4 zu verbinden. Die nächste Platine muss
mit der vorherigen in Reihe geschaltet werden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
)
)
$$;
=XVDW]SODWLQH 
=XVDW]SODWLQH 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
$$;
(%
16
DE

ACHTUNG!
Die Relaisausgänge an der Zusatzplatine dürfen
insgesamt mit maximal 2 A (230 V) belastet
werden.
Fühleranschluss
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
Solarkollektorfühler (BT53)
Verbinden Sie den Fühler (Solarkollektor) mit AA5-
X2:23-24.
ACHTUNG!
Die Fühlerkabelverbindung muss IP54 entspre-
chen.
Solarspeicherfühler (BT54)
Verbinden Sie den Fühler (Solarspeicher) mit AA5-
X2:21-22.
24 20212223 1516171819 1314
%7 %7
$$;
([WHUQ
*HU¦WHJHK¦XVH
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Anschluss der Umwälzpumpe (GP4)
Verbinden Sie die Umwälzpumpe (GP4) mit AA5-X9:2
(230 V), AA5-X9:1 (N) und X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Gerätegehäuse Extern
AA5-X9
GP4
X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
Anschluss einer eventuellen Solarkollek-
torkühlung
Verbinden Sie die Solarkollektorkühlung (falls vorhanden)
mit AA5-X9:3 (N) und AA5-X9:4 (230 V).
1
2
3
4
5
6
7
8
9
6RODUNROOHNWRUN¾KOXQJ
1
/
$$;
*HU¦WHJHK¦XVH ([WHUQ
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
DIP-Schalter
Der DIP-Schalter an der Zusatzplatine ist wie folgt einzu-
stellen.
ON
12345678
$$6
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
17
DE

Programmeinstellungen
Die Programmeinstellung von SOLAR 42 kann per Startas-
sistent oder direkt im Menüsystem vorgenommen werden.
ACHTUNG!
Siehe auch Handbuch für Installateure für F1145.
ACHTUNG!
Dieses Zubehör kann eine Aktualisierung der
Software in F1145 erforderlich machen.
In der Wärmepumpe wird mindestens Programm-
version 1031 benötigt.
Startassistent
Der Startassistent erscheint bei der ersten Inbetriebnahme
nach der Wärmepumpeninstallation. Er kann ebenfalls
über Menü 5.7 aufgerufen werden.
Menüsystem
Wenn Sie nicht alle Einstellungen über den Startassistent
vornehmen oder eine Einstellung ändern wollen, können
Sie das Menüsystem nutzen.
Menü 5.2 - Systemeinst.
Aktivierung/Deaktivierung von Zubehör.
Wählen Sie: Solarwärme
Menü 5.3.4 - Solarwärme
Einstellungen für Solarwärme.
Menü 5.6 - Zwangssteuerung
Zwangssteuerung der verschiedenen Komponenten in
der Wärmepumpe und der einzelnen Zubehöreinheiten,
die eventuell angeschlossen sind.
EP30-AA5-K1: Aktivierung der Umwälzpumpe (GP4).
EP30-AA5-K2: Aktivierung einer eventuellen Solarkollek-
torkühlung.
EP30-AA5-K3: Signal an Umschaltventil (QN23).
EP30-AA5-K4: Keine Funktion.
18
DE

19
Elschema/Wiring diagram/Elektrischer schaltplan

20
