Nibe SOLAR 40 User guide

LEK
SOLAR 40
Installatörshandbok SOLAR 40
för NIBE F1145/F1155/SMO40
SE
Installer manual SOLAR 40
for NIBE F1145/F1155/SMO40
GB
Installateurhandbuch SOLAR 40
für NIBE F1145/F1155/SMO40
DE
Asentajan käsikirja SOLAR 40
NIBE F1145/F1155/SMO40
FI
IHB 1427-4
031489

Allmänt
Detta tillbehör används då F1145/F1155/SMO40 instal-
leras tillsammans med solvärme.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F1145/F1155/SMO40.
Lägsta programversion på mjukvaran i värme-
pumpen som krävs är 1031.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempe-
raturer. Varmvattensidan ska förses med
blandningsventil.
Innehåll
Växelventil (QN23), Ø 28 mm, Klämring1st
Buntband4st
Apparatlåda (innehållandes AA5, FA1 och
X1).
1st
Värmeledningspasta2st
Aluminiumtejp1st
Isoleringstejp1st
Temperaturgivare (BT54), svart1st
Temperaturgivare, högtemp (BT53), transpa-
rent
1st

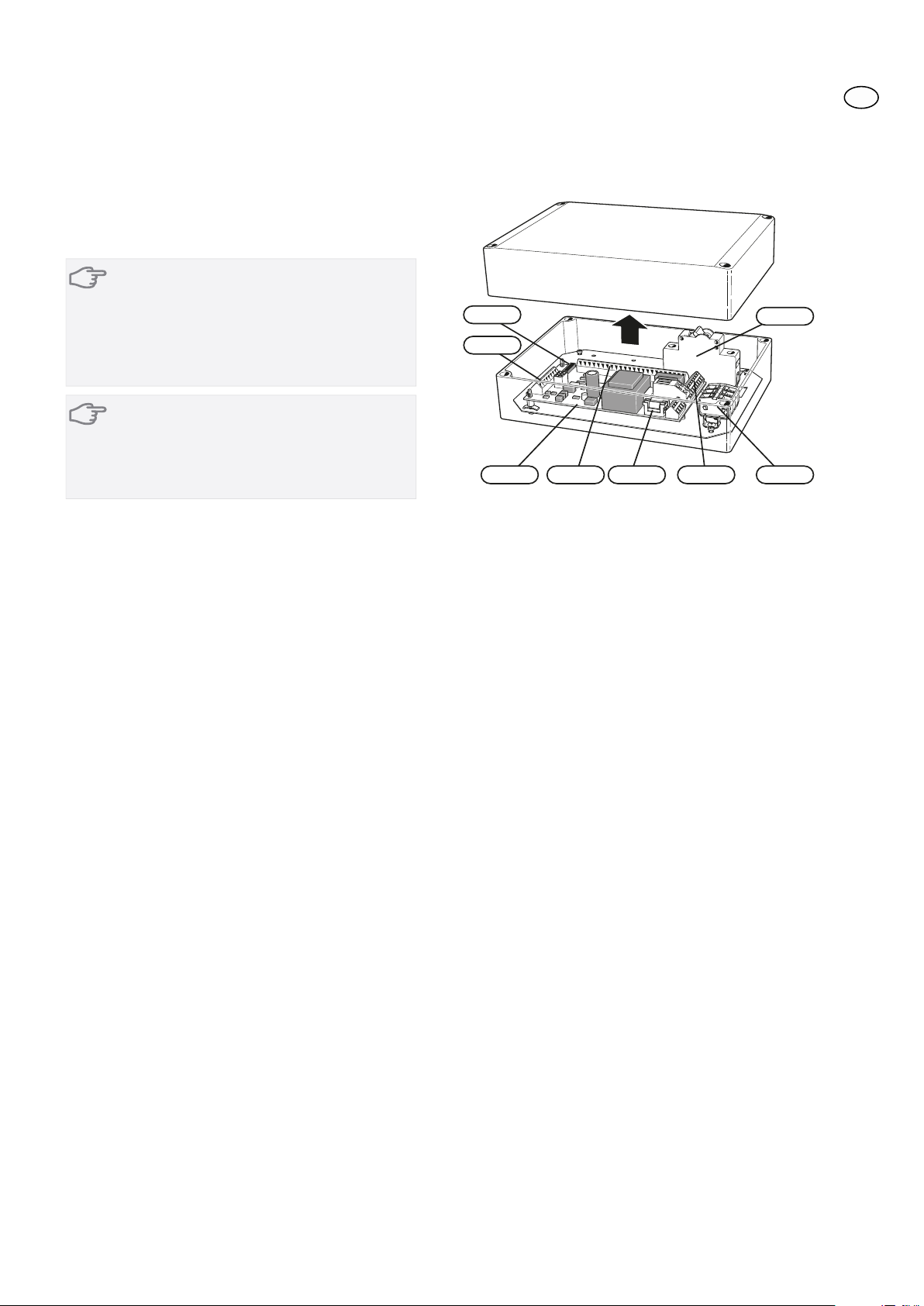

Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346.
3
Svenska, Installatörshandbok - SOLAR 40
SE

Röranslutning
Laddpump och växelventil
႑Placera laddpumpen (GP4) på returledningen till
solfångaren enligt principschema.
႑Montera växelventilen (QN23) enligt principschema
med port AB som inkommande returledning till vär-
mepumpen, port A mot anslutning (4b) på VPAS och
port B mot returledningen från klimatsystemet samt
VPAS. Montera den så att port AB är öppen mot port
B när motorn är i viloläge. Vid signal öppnar port AB
mot port A.

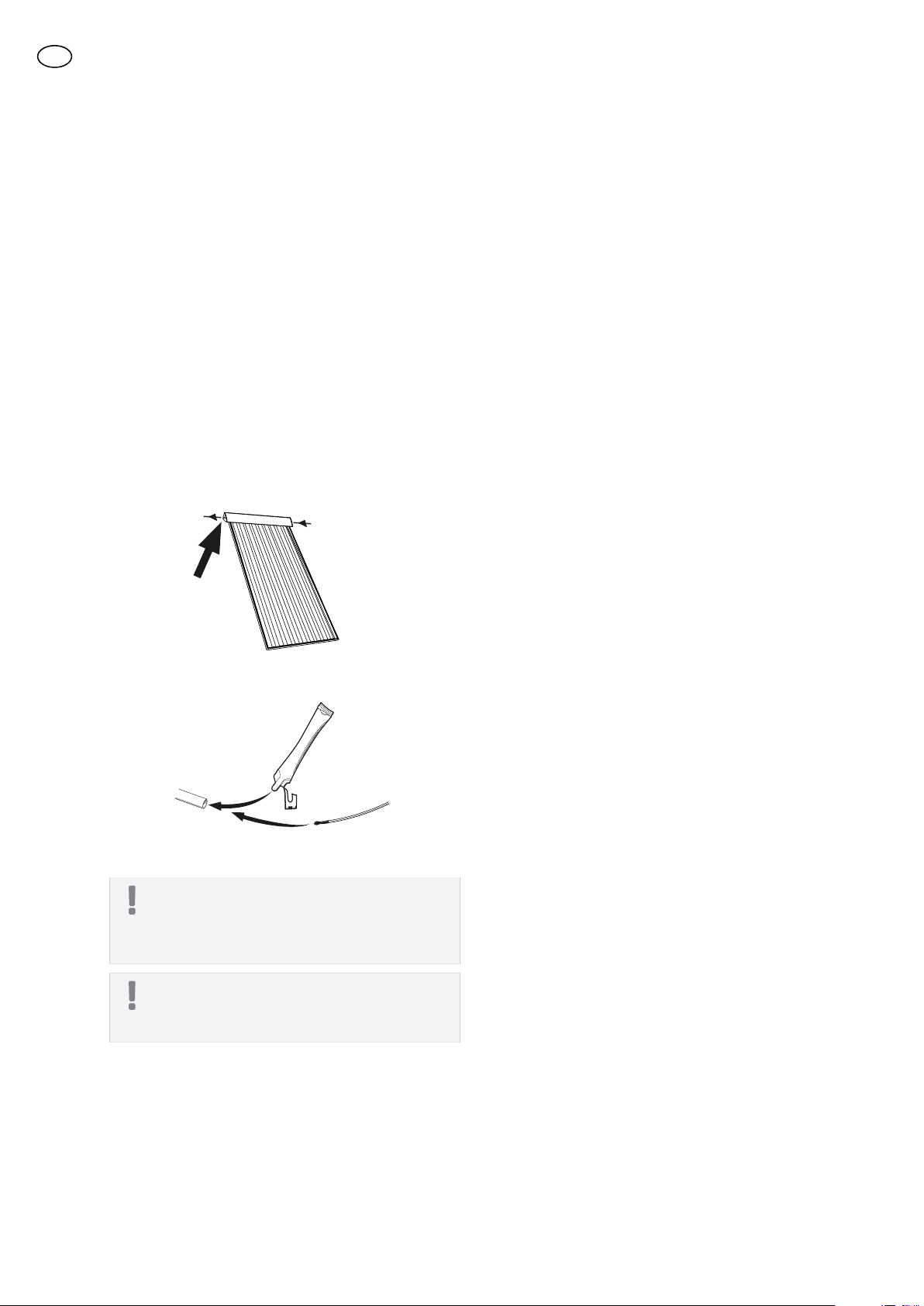

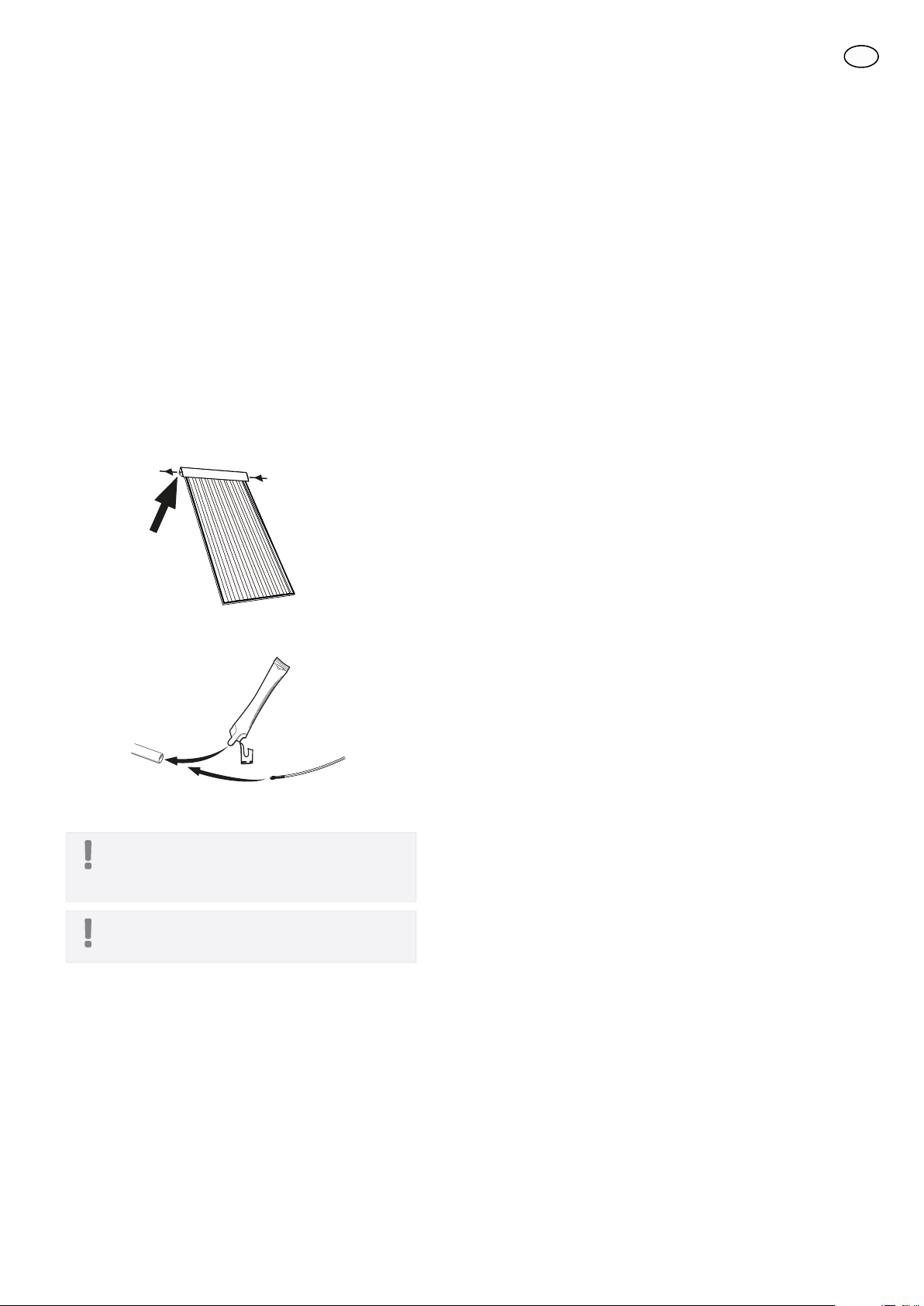

Temperaturgivare
႑Givare, solfångare (BT53) placeras i solfångarens
dykrör vid utloppet från solfångaren.
'\NU¸U
႑Givare, solslinga (BT54) placeras i dykrör 8c (VPAS).
Temperaturgivarna monteras med värmeledningspasta
och fixeras med buntband.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
OBS!
Se manual för VPAS för mer information.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
4
SE

Principschema
Förklaring
StyrmodulAA25
Temperaturgivare, utomhusBT1
VärmepumpsystemAA25-
EB100-101
Temperaturgivare, varmvattenBT6
Temperaturgivare, extern framledningBT25
VärmepumpEB100-101
LaddpumpGP12
SmutsfilterHQ1
AvtappningsventilQM1
Avstängningsventil, framledningQM31
Avstängningsventil, returledningQM32
AvstängningsventilQM43
BackventilRM11
Tillsats, pannaEM1
Tillbehörskort (AXC30)AA25
Temperaturgivare, pannaBT52
Expansionskärl, slutetCM5
Shuntstyrd tillsats, pannaEM1
Säkerhetsventil, värmebärarsidaFL10
Shuntventil, tillsatsQN11
BackventilRM12
Klimatsystem 2, shuntat klimatsystem
(ECS 40/ECS 41)
EP21
TillbehörskortAA5
Framledningsgivare, extra klimatsystemBT2
Returledningsgivare, extra klimatsystemBT3
Cirkulationspump, extra klimatsystemGP20
ShuntventilQN11
Solvärmeanläggning/SOLAR 40EP30
SolpanelEP8
PumpstationGP30
Expansionskärl, slutetCM5
Säkerhetsventil, solFL4
Cirkulationspump, solGP4
Avstängningsventil, returledningQM32
AvstängningsventilQM43–45
BackventilRM3–4
Tillbehörskort SOLAR 40AA25
Givare, solfångareBT53
Givare, solslingaBT54
VäxelventilQN23
Övrigt
Expansionskärl, värmebärarsidaCM1
NivåkärlCM2
Ackumulatortank med solslingaCP 1
Säkerhetsventil, värmebärareFL2
Säkerhetsventil, köldbärareFL3
Påfyllningsventil, köldbärareQM12
Avstängningsventil, köldbärare framQM34
AvstängningsventilQM42
Påfyllnadsventilsats, köldbärare
XL15
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
5
SE

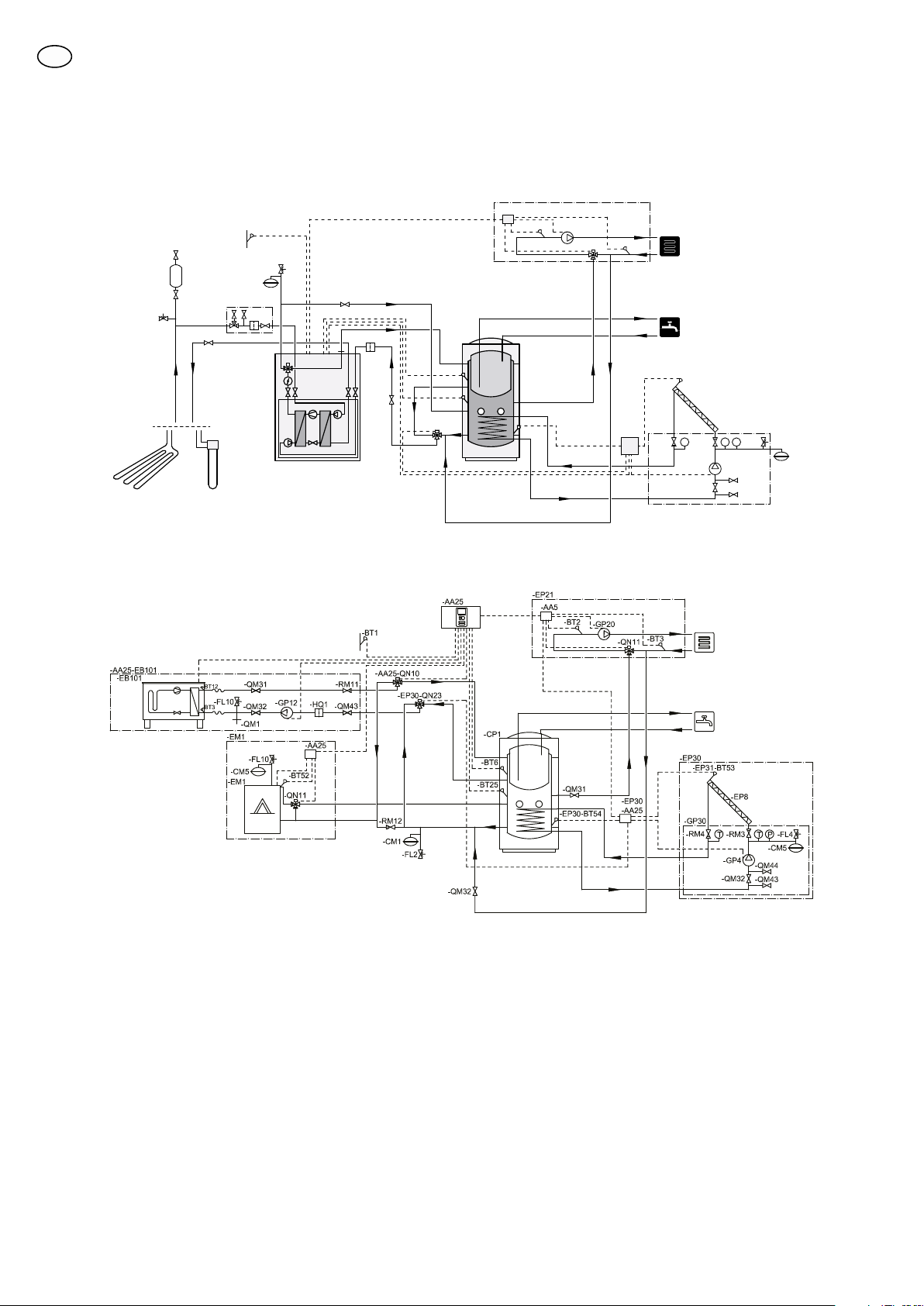

Principschema F1145/F1155 med VPAS och SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-QN23
-QM32
-EP30
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA5
-AA5 -GP30
-EP30
-EP12
AB
B
A
Principschema SMO40 med med luftvattenvärmepump, tillsatsvärme, VPAS och SOLAR 40
6
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Värmepumpen ska vara spänningslös vid instal-
lation av SOLAR 40.
Elschema finns i slutet av denna installatörshandbok.

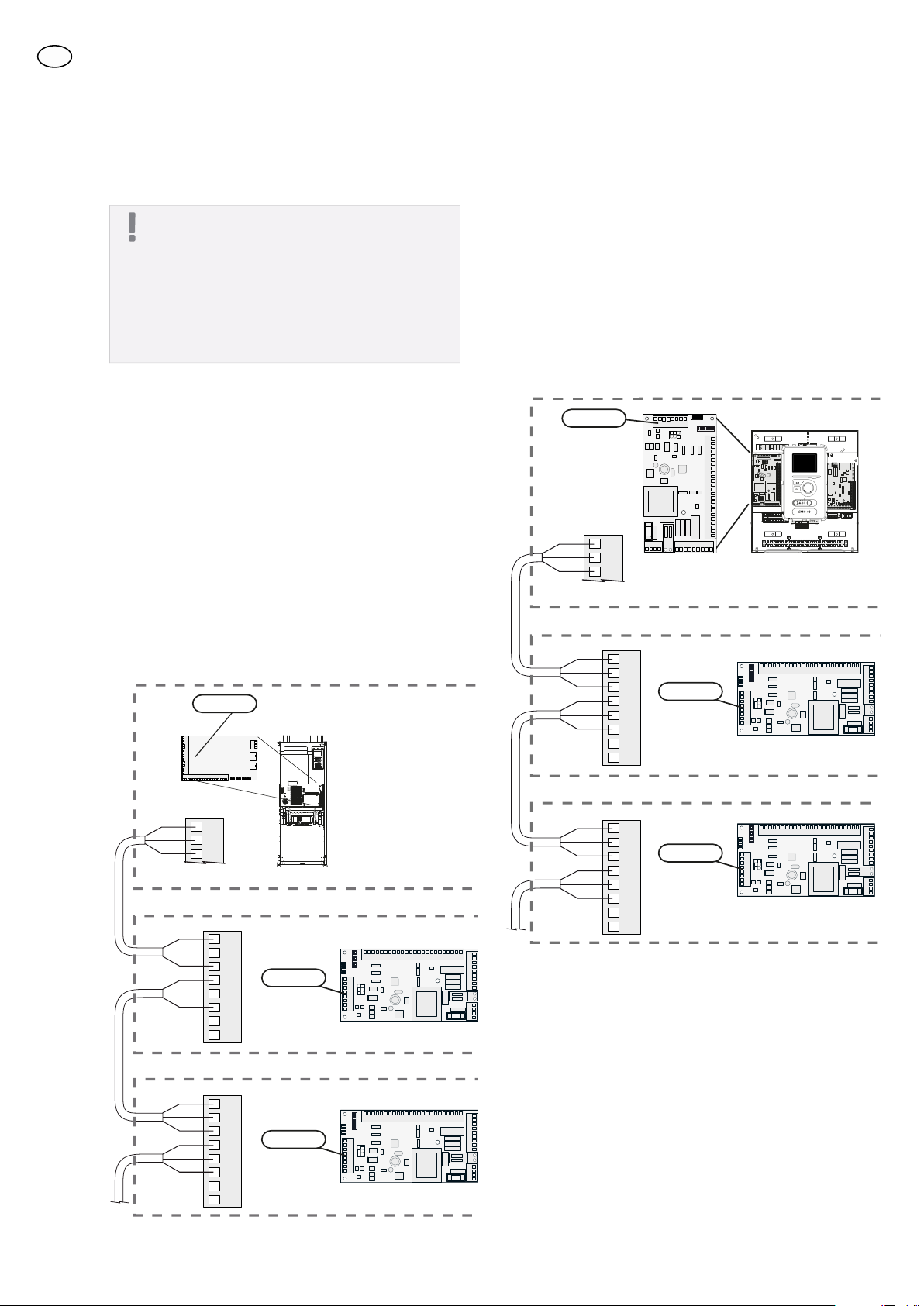

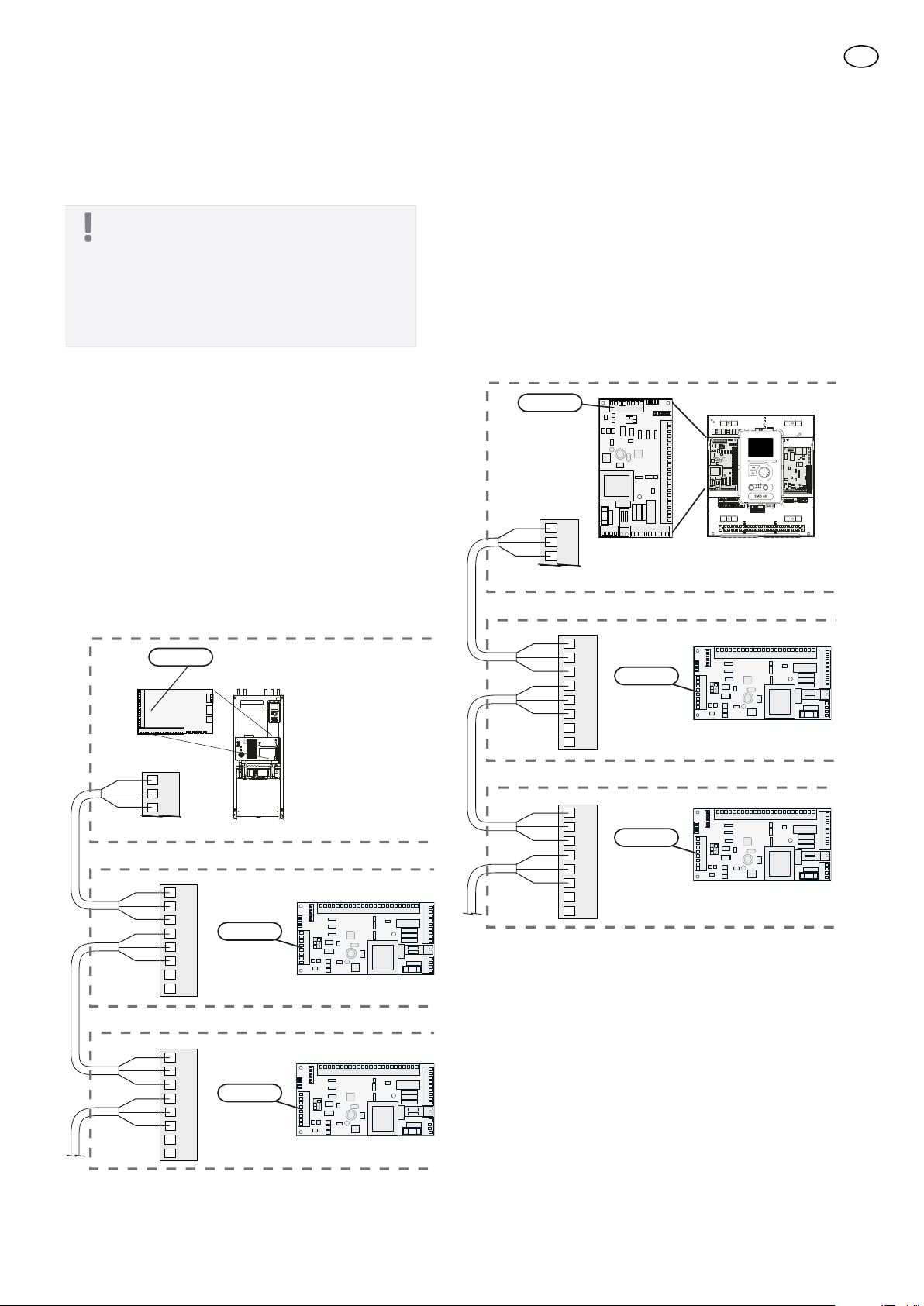

Anslutning av kommunikation
Bergvärmepumpar
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4) i F1145/F1155.
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till in-
gångskortets plint (AA3-X4) i F1145/F1155. De efter-
följande korten ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
))
$$;
7LOOEHK¸UVNRUW 
7LOOEHK¸UVNRUW 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
Luft/vattenvärmepumpar
Styrmodul
Detta tillbehör innehåller ett tillbehörskort (AA5) som
kopplas mot (AA5-X4) på styrmodul.
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första externa tillbehörskortet ska anslutas direkt
på plint AA5-X4 i styrmodulen. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
SMO 40
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
AA25
AA5-X4
LN 1 1 0 23 4PE
123 4
LEK
ON
12345678
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NLPEPE
12345678
23456789
2
3
4
-X8
-X4
-X10
-X1
Tillbehörskort 1
Tillbehörskort 2
7
SE

Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;
$$;
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max
belastas med 2 A (230 V) totalt.
Anslutning av givare
Använd kabeltyp LiYY, EKKX eller likvärdig.
Givare, solfångare (BT53)
Anslut givaren (solfångare) till AA5-X2:23-24.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Givare, solslinga (BT54)
Anslut givaren (solslinga) till AA5-X2:21-22.
24 20212223 1516171819 1314
%7 %7
$$;
([WHUQW
$SSDUDWO§GD
Anslutning av cirkulationspump (GP4)
Anslut cirkulationspumpen (GP4) till AA5-X9:2 (230 V),
AA5-X9:1 (N) och X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Apparatlåda Externt
AA5-X9
GP4
X1
Anslutning av växelventilsmotor (QN23)
Anslut motorn (QN23) till AA5-X9:6 (signal), AA5-X9:5
(N) och AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
/
1
/


6YDUW
%O§
%UXQ
41
$$;
$SSDUDWO§GD ([WHUQW
Anslutning av eventuell solpanelskylning
Anslut solpanelskylningen (om sådan finns) till AA5-
X9:3 (N) och AA5-X9:4 (230 V).
1
2
3
4
5
6
7
8
9
6ROSDQHOVN\OQLQJ
1
/
$$;
$SSDUDWO§GD ([WHUQW
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
12345678
$$6
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
8
SE

Programinställningar
Programinställningen av SOLAR 40 kan göras via
startguiden eller direkt i menysystemet.
TÄNK PÅ!
Se även Installatörshandboken för
F1145/F1155/SMO40.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F1145/F1155/SMO40.
Lägsta programversion på mjukvaran i värme-
pumpen som krävs är 1031.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar1)
Aktivering/avaktivering av tillbehör.
Välj: solvärme
1) Gäller NIBE F1145/F1155.
Meny 5.2.4 - tillbehör2)
Aktivering/avaktivering av tillbehör.
Välj: solvärme
2) Gäller NIBE F1345/SMO40.
Meny 5.3.4 - solvärme
Inställningar för solvärme.
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepum-
pen samt i de olika tillbehören som eventuellt är anslut-
na.
EP30-AA5-K1: Aktivering av cirkulationspump (GP4).
EP30-AA5-K2: Aktivering av eventuell solpanelskylning.
EP30-AA5-K3: Signal till växelventil (QN23).
EP30-AA5-K4: Ingen funktion.
9
SE

General
This accessory is used when F1145/F1155/SMO40 is
installed together with solar heating.
Caution
This accessory may require a program software
update in your F1145/F1155/SMO40.
The minimum software version for the heat
pump is . 1031.
Caution
The water from the solar panel can reach high
temperatures. The hot water side must be
supplied with a mixing valve.
Contents
Reversing valve (QN23), Ø 28 mm, Clamp ring1x
Cable ties4x
Unit box (comprising AA5, FA1 and X1).1x
Heating pipe paste2x
Aluminium tape1x
Insulation tape1x
Temperature sensor (BT54), black1x
Temperature sensor, high temp (BT53),
transparent
1x
Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
10
English, Installer manual - SOLAR 40
GB

Pipe connections
Charge pump and reversing valve
႑Place the charge pump (GP4) on the return line to
the solar panel according to the outline diagram.
႑Install the reversing valve (QN23) according to the
outline diagram with port AB as incoming return line
to the heat pump, port A to connection (4b) on VPAS
and port B to the return line from the climate system
and VPAS. Install it so that port AB is open towards
port B when the motor is in standby. In the event of
a signal port AB opens towards port A.
Temperature sensor
႑Sensor, solar panel (BT53) is placed in the solar pan-
el's submerged tube by the outlet from the solar
panel.
6XEPHUJHG WXEH
႑Sensor, solar coil (BT54) is positioned in submerged
tube 8c (VPAS).
Install the temperature sensors with cable ties with
heat conducting paste.
NOTE
Sensor and communication cables must not
be placed near power cables.
NOTE
See manual for VPAS for more information.
Suitable flows/solar panel area
Recommended flow is 50 l/h per m2solar panel area.
11
GB

Outline diagram
Explanation
Control moduleAA25
Temperature sensor, outdoorBT1
Heat pump systemAA25-
EB100-101
Temperature sensor, hot waterBT6
Temperature sensor, external flow lineBT25
Heat pumpEB100-101
Charge pumpGP12
Particle filterHQ1
Tapping valveQM1
Shutoff valve, supply lineQM31
Shut-off valve, return lineQM32
Shut-off valveQM43
Non-return valveRM11
Additional heat, boilerEM1
Accessory card (AXC30)AA25
Temperature sensor, boilerBT52
Expansion vessel, closedCM5
Mixing valve controlled additional heat,
boiler
EM1
Safety valve, heating medium sideFL10
Mixing valve, additionQN11
Non-return valveRM12
Climate system 2, mixing valve con-
trolled climate system (ECS 40/ECS 41)
EP21
Accessory cardAA5
Flow temperature sensor, extra climate
system
BT2
Return line sensor, extra climate systemBT3
Circulation pump, extra climate systemGP20
Shunt valveQN11
Solar heating installation/SOLAR 40EP30
Solar panelEP8
Pump stationGP30
Expansion vessel, closedCM5
Safety valve, solarFL4
Circulation pump, solarGP4
Shut-off valve, return lineQM32
Shut-off valveQM43–45
Non-return valveRM3–4
Accessory card SOLAR 40AA25
Sensor, solar panelBT53
Sensor, solar coilBT54
Shuttle valveQN23
Miscel-
laneous
Expansion vessel, heating medium sideCM1
Level vesselCM2
Accumulator tank with solar coilCP 1
Safety valve, heating mediumFL2
Safety valve, brineFL3
Filler valve, brineQM12
Shut off valve, brine flowQM34
Shut-off valveQM42
Filling set, brineXL15
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
12
GB

Outline diagram F1145/F1155 with VPAS and SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-QN23
-QM32
-EP30
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA5
-AA5 -GP30
-EP30
-EP12
AB
B
A
Outline diagram SMO40 with air water heat pump, additional heating, VPAS and SOLAR 40
13
GB

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The heat pump must not be powered when
installing SOLAR 40.
The electrical circuit diagram is at the end of this In-
staller handbook.
Connecting communication
Ground-source heat pumps
This accessory contains an accessory card (AA5) that
must be connected directly to the heat pump on the
input card (terminal blockAA3-X4) in F1145/F1155).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory card must be connected directly to
the input card's terminal block (AA3-X4) i F1145/F1155.
The following cards must be connected in series with
the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
))
$$;
$FFHVVRU\ FDUG 
$FFHVVRU\ FDUG 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
Air/water heat pumps
Control module
This accessory contains an accessory board (AA5) that
is connected to (AA5-X4) on control module.
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first external accessory card must be connected
directly to terminal block AA5-X4 in the control module.
The following cards must be connected in series with
the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
SMO 40
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
AA25
AA5-X4
LN 1 1 0 23 4PE
123 4
LEK
ON
12345678
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NLPEPE
12345678
23456789
2
3
4
-X8
-X4
-X10
-X1
14
GB
$FFHVVRU\ FDUG 
$FFHVVRU\ FDUG 

Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz-X1
L
PE
8QLW ER[ ([WHUQDO
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;
$$;
Caution
The relay outputs on the accessory card can
have a max load of 2 A (230 V) in total.
Connecting sensors
Use cable type LiYY, EKKX or similar.
Sensor, solar panel (BT53)
Connect the sensor (solar panel) to AA5-X2:23-24.
Caution
Sensor cable splicing must fulfil IP54.
Sensor, solar coil (BT54)
Connect the sensor (solar coil) to AA5-X2:21-22.
24 20212223 1516171819 1314
%7 %7
$$;
([WHUQDO
8QLW ER[
Connection of the circulation pump (GP4)
Connect the circulation pump (GP4) to AA5-X9:2 (230
V), AA5-X9:1 (N) and X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Unit box External
AA5-X9
GP4
X1
Connection of the reversing valve motor
(QN23)
Connect the motor (QN23) to AA5-X9:2 (signal), AA5-
X9:5 (N) and AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
/
1
/


%ODFN
%OXH
%URZQ
41
$$;
8QLW ER[ ([WHUQDO
Connecting solar panel cooling
Connect solar panel cooling (if applicable) to AA5-X9:3
(N) and AA5-X9:4 (230 V).
1
2
3
4
5
6
7
8
9
6RODU SDQHO FRROLQJ
1
/
$$;
8QLW ER[ ([WHUQDO
DIP switch
The DIP switch on the accessory card must be set as
follows.
ON
12345678
$$6
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
15
GB

Program settings
Program setting of SOLAR 40 can be performed via the
start guide or directly in the menu system.
Caution
Also see the Installer manual for
F1145/F1155/SMO40.
Caution
This accessory may require a program software
update in your F1145/F1155/SMO40.
The minimum software version for the heat
pump is . 1031.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
If you do not make all settings via the start guide or
need to change any of the settings, this can be done
in the menu system.
Menu 5.2 - system settings1)
Activating/deactivating of accessories.
Select: solar heating
1) Applies to NIBE F1145/F1155.
Menu 5.2.4 - accessories2)
Activating/deactivating of accessories.
Select: solar heating
2) Applies to NIBE F1345/SMO40.
Menu 5.3.4 - solar heating
Settings for solar heating.
Menu 5.6 - forced control
Forced control of the different components in the heat
pump as well as in the different accessories that may
be connected.
EP30-AA5-K1: Activating the circulation pump (GP4).
EP30-AA5-K2: Activating solar panel cooling.
EP30-AA5-K3: Signal to three way valve (QN23).
EP30-AA5-K4: No function.
16
GB

Allgemeines
Dieses Zubehör wird eingesetzt, wenn
F1145/F1155/SMO40 mit einem thermischen Solarsys-
tem kombiniert wird.
ACHTUNG!
Dieses Zubehör kann eine Aktualisierung der
Software in F1145/F1155/SMO40 erforderlich
machen.
Die Software in der Wärmepumpe muss min-
destens ab Version 1031 vorliegen.
ACHTUNG!
Das Wasser vom Solarkollektor kann höhere
Temperaturen aufweisen. Die Brauchwasser-
seite ist mit einem Thermomischventil als Ver-
brühschutz auszustatten.
Inhalt
Umschaltventil (QN23), Ø 28 mm, Klemmring1 St.
Kabelbinder4 St.
Gerätegehäuse (enthält AA5, FA1 und X1).1 St.
Wärmeleitpaste2 St.
Aluminiumklebeband1 St.
Isolierband1 St.
Fühler (BT54), schwarz1 St.
Fühler, Hochtemp. (BT53), durchsichtig1 St.
Position der Komponenten
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10 AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
17
Deutsch, Installateurhandbuch - SOLAR 40
DE

Rohranschluss/Durchflussmes-
ser
Ladepumpe und Umschaltventil
႑Bringen Sie die Ladepumpe (GP4) gemäß Prinzipskiz-
ze an der Rücklaufleitung zum Solarkollektor an.
႑Montieren Sie das Umschaltventil (QN23) gemäß
Prinzipskizze mit Anschluss AB als Rücklauf-Eingangs-
leitung zur Wärmepumpe, Anschluss A an Anschluss
(4b) von VPAS und Anschluss B an der Rücklauflei-
tung von Klimatisierungssystem und VPAS. Bringen
Sie das Ventil so an, dass Anschluss AB zu Anschluss
B geöffnet ist, wenn sich der Motor im Ruhezustand
befindet. Bei einem Signal öffnet sich Anschluss AB
zu Anschluss A.
Fühler
႑Der Solarkollektorfühler (BT53) wird im Tauchrohr
des Solarkollektors am Solarkollektorauslass platziert.
7DXFKURKU
႑Der Solarspeicherfühler (BT54) ist im Tauchrohr 8c
(VPAS) zu platzieren.
Die Fühler werden mit Wärmeleitpaste befestigt und
per Kabelbinder fixiert.
HINWEIS!
Fühler- und Kommunikationskabel dürfen
nicht in der Nähe von Starkstromleitungen
verlegt werden.
HINWEIS!
Weitere Informationen entnehmen Sie den
Handbuch für VPAS.
Geeignete Durchflusswerte/Solarkollektor-
fläche
Der empfohlene Durchfluss beträgt 50 l/h pro m2So-
larkollektorfläche.
18
DE

Prinzipskizze
Erklärung
SteuermodulAA25
AußentemperaturfühlerBT1
WärmepumpensystemAA25-
EB100-101
Fühler, BrauchwasserBT6
Externer VorlauffühlerBT25
WärmepumpeEB100-101
LadepumpeGP12
SchmutzfilterHQ1
EntleerungsventilQM1
Absperrventil, VorlaufQM31
Absperrventil, RücklaufQM32
AbsperrventilQM43
RückschlagventilRM11
Zusatzheizung, HeizkesselEM1
Zubehörkarte (AXC30)AA25
Fühler, HeizkesselBT52
Ausdehnungsgefäß, geschlossenCM5
Mischventilgesteuerte Zusatzheizung,
Heizkessel
EM1
Sicherheitsventil, HeizungsseiteFL10
Mischventil, ZusatzheizungQN11
RückschlagventilRM12
Klimatisierungssystem 2, Klimatisie-
rungssystem mit Mischventil (ECS
40/ECS 41)
EP21
ZubehörplatineAA5
Vorlauffühler für zusätzlichen Heiz- und
Kühlkreis
BT2
Rücklauffühler für zusätzlichen Heiz- und
Kühlkreis
BT3
Umwälzpumpe für zusätzlichen Heiz- oder
Kühlkreis
GP20
MischventilQN11
Solarwärmeanlage/SOLAR 40EP30
SolarkollektorEP8
PumpstationGP30
Ausdehnungsgefäß, geschlossenCM5
Sicherheitsventil, SolarFL4
Umwälzpumpe, SolarGP4
Absperrventil, RücklaufQM32
AbsperrventilQM43–45
RückschlagventilRM3–4
Zubehörplatine SOLAR 40AA25
SolarkollektorfühlerBT53
SolarspeicherfühlerBT54
WechselventilQN23
Sonstiges
Ausdehnungsgefäß, HeizungsseiteCM1
NiveaugefäßCM2
Brauchwasserspeicher mit SolarspeicherCP 1
Sicherheitsventil, HeizungsmediumFL2
Sicherheitsventil, WärmequellenmediumFL3
Einfüllventil, WärmequellenmediumQM12
Absperrventil, Wärmequellenmediumvor-
lauf
QM34
AbsperrventilQM42
Einfüllventilset, WärmequellenmediumXL15
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
19
DE

Prinzipskizze F1145/F1155 mit VPAS und SOLAR 40
-QM31
-FL2
-EB100-FL3
-QM42
-QM12
-EB100-CM2
-EB100-HQ1
-CM1
-QM34
-XL15
-EB100-BT1
-EB100
F1145
-CP1
-QN23
-QM32
-EP30
-EP30
-BT25
-BT6
-BT54
-EB100
-EB100
-EP30-BT53
-EP8
-CM5
-GP4
-QM45
-RM3
-QM43
-QM44
TP-FL4
-RM4 T
-GP20
-BT3
-BT2
-QN11
-EP21
-AA5
-AA5 -GP30
-EP30
-EP12
AB
B
A
Prinzipskizze SMO40 mit Luft-/Wasserwärmepumpe, Zusatzheizung, VPAS und SOLAR 40
20
DE
