Nibe EMK 500 User guide

APH
LEK
EMK 500
Installatörshandbok Energimätarkit
för NIBE VVM 500, F1345, SMO 40
SE
Installer manual Energy meter kit
for NIBE VVM 500, F1345, SMO 40
GB
Installateurhandbuch Energimesssatz
für NIBE VVM 500, F1345, SMO 40
DE
Installatørhåndbog Energimålersæt
for NIBE VVM 500, F1345, SMO 40
DK
Asentajan käsikirja Energiamittarisarja
laitteille NIBE VVM 500, F1345, SMO 40
FI
IHB 1539-4
431210

Allmänt
EMK 500 används till att mäta vattenflödet för värme-
mängdsmätning ihop med huvudstyrningen som visar
värmemängden för respektive användning.
Innehåll
Flödesmätare1 st
Kabel till flödesmätare1 st
Unionsmutter2 st
Kopparrör med pumpfläns (Ø 28)2 st
Röranslutning
Montering sker enligt följande
Temperaturen mäts med anläggningens befintliga gi-
vare.
VVM 500/SMO 40
Flödesmätaren monteras i laddkretsen, till exempel
mellan värmepump och första växelventil.
F1345
Flödesmätaren monteras i laddkretsen på värmebärar-
sidan, mellan värmepump och första backventil.
3
Svenska, IHB - EMK 500
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Huvudenheten ska vara spänningslös vid in-
koppling av EMK 500.
Anslutning av kommunikation
Fäst kantkontakten i flödesmätaren och anslut sedan
EMK 500 till huvudprodukten enligt instruktionerna
nedan.
VVM 500
EMK 500 ansluts till plint X22 på ingångskortet (AA3)
i inomhusmodulen.
1
2
3
brun
EMK500
grön
vit
Inomhusmodul
AA3-X22
F1345
F1345 har olika elinkopplingar beroende på när värme-
pumpen tillverkades. För inkoppling av EMK 500 krävs
elinkoppling 2.0. För att se vilken elinkoppling som
gäller för din F1345, kontrollera om beteckningen "2.0"
syns ovanför plintarnas högra sida enligt bild.
LEK
EMK 500 ansluts på kopplingsplint AA3:X22 eller
AA3:X23, beroende på vilken kylmodul EMK 500 ska
anslutas till.
12 3
F1345
AA3-X22
EMK 500
vit
brun
grön
EMK500
Värmepump
grönvit
brun
AA3-X22
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4
CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 21 22
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V
-EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
131 2 3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
AA3-X23
SMO 40
EMK 500 ansluts till plint X22 på ingångskortet (AA3)
i styrmodulen.
1
2
3
brun
EMK500
grön
vit
Styrmodul
LEK
AA3-X22
4
SE

Aktivering av EMK 500
Aktivering av EMK 500 sker första gången ett flöde
uppmäts. Energimätningen visas i serviceinformationen
till din huvudenhet.
För huvudprodukter med mjukvaruversion 6869 eller
senare, kontrollera att rätt flödesgivare är vald genom
att gå in i meny 5.3.20 - "flödesgivare". Välj EMK500
om den inte är förvald.
När EMK 500 aktiverats syns den i meny 3.1 - "service-
info" och menyn med de registrerade värdena blir till-
gänglig.
TÄNK PÅ!
Exempelbilderna är hämtade från VVM 500,
skillnader kan förekomma i den aktuella instal-
lationen.
serviceinfo 3.1
config EB15
inc. power
int. add
heat med. pump
charge pump
display type
flow sensor
0
3x400 V
9 kW
Wilo Yonos Para 7.5
Wilo Yonos Para 7.5
EMK500
Flödesgivare
serviceinfo 3.1
klimatsystem 1
värmemängdsmätare
värme, endast kompr.
vv, endast kompr.
pool, endast kompr.
kyla, endast kompr.
värme, inkl. int. tillsats
vv, inkl. int. tillsats
BF1
EB15
12.4 l/min
2 kWh
0 kWh
0 kWh
0 kWh
2 kWh
0 kWh
Tekniska data EMK 500
9,0 – 150l/minMätområde
0,1 – 27,0kPaTryckfall
-15 – +85°COmgivningstemperatur
<125°CMediumtemperatur
5 ±5%VDCMatning
0,1 – 4,75VSignal
067 178Art nr
624 67 57RSK nr
5
SE

General
EMK 500 is used to meter the water flow for heat
volume measurement together with the main control
that displays the heat volume available for use.
Contents
Flow meter1 x
Cable to flow meter1 x
Union nut2 x
Copper pipe with pump flange (Ø) 28)2 x
Pipe connections
Install as follows:
The temperature is measured using the installation's
existing sensor.
VVM 500/SMO 40
The flow meter is installed in the charge circuit, for ex-
ample between the heat pump and first reversing valve.
F1345
The flow meter is installed in the charge circuit on the
heating medium side, between the heat pump and
first reversing valve.
6
English, IHB - EMK 500
GB

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The main unit must not be live when installing
EMK 500.
Connecting communication
Secure the edge connector in the flow meter and then
connect EMK 500 to the main product according to
the instructions below.
VVM 500
EMK 500 is connected to terminal block X22 on the
input board (AA3) in the indoor module.
1
2
3
brown
EMK500
green
white
Indoor module
AA3-X22
F1345
F1345 has different electrical connections depending
on when the heat pump was manufactured. To connect
EMK 500, an electrical connection 2.0 is required. To
see which electrical connection applies for your F1345,
check whether the designation "2.0" is visible above
the right-hand side of the terminal blocks, as illustrated.
LEK
EMK 500 is connected to terminal block AA3:X22 or
AA3:X23, depending on which cooling module
EMK 500 will be connected to.
12 3
F1345
AA3-X22
EMK 500
vit
brun
grön
EMK500
Heat pump
greenwhite
brown
AA3-X22
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4
CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 21 22
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V
-EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
131 2 3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
AA3-X23
SMO 40
EMK 500 is connected to terminal block X22 on the
input board (AA3) in the control module.
1
2
3
brown
EMK500
green
white
Control module
LEK
AA3-X22
7
GB

Activating EMK 500
Activation of EMK 500 occurs the first time that a flow
is measured. Energy measurement is displayed in the
service information for your main unit.
For main products with software version 6869 or later,
check that the correct flow sensor is selected by going
to the menu 5.3.20 - "flow sensor". Select EMK500 if it
is not preset.
When EMK 500 is activated, it is shown in menu 3.1 -
"service info" and the menu with the registered values
becomes available.
Caution
The example images are taken from VVM 500,
there may differences in the actual installation.
service info 3.1
config EB15
inc. power
int. add
heat med. pump
charge pump
display type
flow sensor
0
3x400 V
9 kW
Wilo Yonos Para 7.5
Wilo Yonos Para 7.5
EMK500
Supply temperature sensor
service info 3.1
climate system 1
heat meter
heating, compr. only.
hotwater, compr. only.
pool, compr. only.
cooling, compr. only.
heating, int. add. incl.
hw, incl. int. add
BF1
EB15
12.4 l/min
2 kWh
0 kWh
0 kWh
0 kWh
2 kWh
0 kWh
Technical data EMK 500
9,0 – 150l/minMeasurement range
0,1 – 27,0kPaPressure drop
-15 – +85°CAmbient temperature
<125°CMedium temperature
5 ±5%VDCSupply
0,1 – 4,75VSignal
067 178Part No.
8
GB

Allgemeines
EMK 500 wird zur Messung des Wasserdurchflusses
für die Wärmemengenmessung zusammen mit der
Hauptsteuerung genutzt, die die Wärmemenge für die
jeweilige Anwendung anzeigt.
Inhalt
Durchflussmesser1 St.
Kabel für Durchflussmesser1 St.
Überwurfmutter2 St.
Kupferrohr mit Pumpenflansch (Ø 28)2 St.
Rohranschluss/Durchflussmes-
ser
Führen Sie die Montage wie folgt durch:
Die Temperaturmessung erfolgt mit den bereits in der
Anlage vorhandenen Fühlern.
VVM 500/SMO 40
Der Volumenstrommesser wird im Ladekreis montiert,
z. B. zwischen Wärmepumpe und erstem Umschaltven-
til.
F1345
Der Volumenstrommesser wird im Ladekreis auf der
Heizungsseite montiert, zwischen Wärmepumpe und
erstem Rückschlagventil.
9
Deutsch, IHB - EMK 500
DE

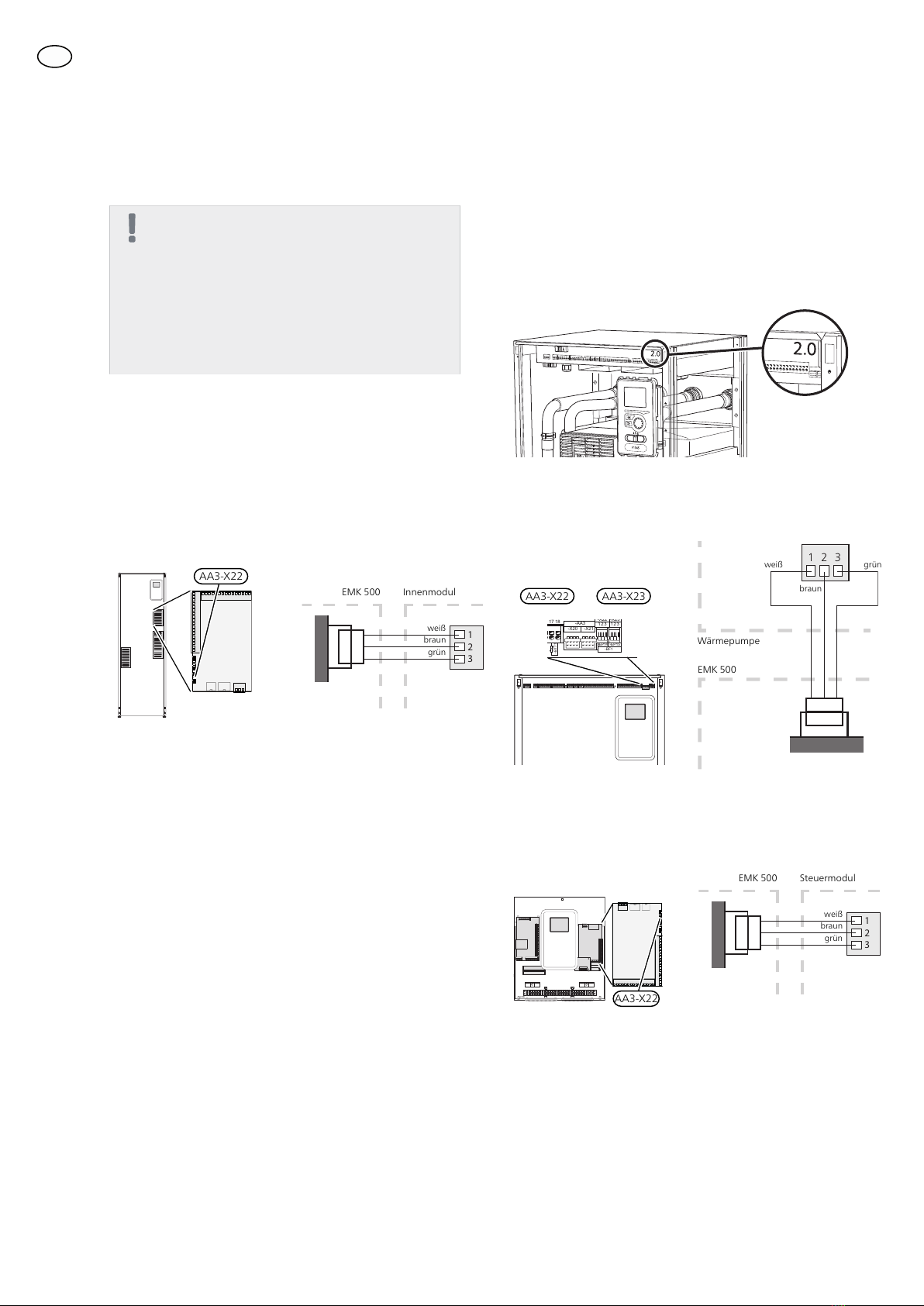

Elektrischer Anschluss
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Die Haupteinheit darf beim Anschluss von
EMK 500 nicht mit Spannung versorgt werden.
Anschluss der Kommunikation
Befestigen Sie den Eckkantenstecker im Volumenstrom-
messer. Verbinden Sie danach gemäß den folgenden
Anweisungen EMK 500 mit dem Hauptprodukt.
VVM 500
EMK 500 wird mit Anschlussklemme X22 an der Ein-
gangsplatine (AA3) in der Inneneinheit verbunden.
1
2
3
braun
EMK500
grün
weiß
Innenmodul
AA3-X22
F1345
F1345 verfügt je nach Herstellungsort der Wärmepum-
pe über abweichende elektrische Anschlüsse. Zum
Anschluss von EMK 500 ist der elektrische Anschluss
2.0 erforderlich. Um den jeweiligen elektrischen An-
schluss für F1345 zu ermitteln, kontrollieren Sie, ob sich
die Bezeichnung 2.0" rechts über den Anschlussklem-
men befindet, siehe Abbildung.
LEK
EMK 500 wird mit Anschlussklemme AA3:X22 oder
AA3:X23 verbunden – je nachdem, an welches Kälte-
modul EMK 500 angeschlossen werden soll.
12 3
F1345
AA3-X22
EMK 500
vit
brun
grön
EMK500
Wärmepumpe
grünweiß
braun
AA3-X22
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4
CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 21 22
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V
-EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
131 2 3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
AA3-X23
SMO 40
EMK 500 wird mit Anschlussklemme X22 an der Ein-
gangsplatine (AA3) im Steuermodul verbunden.
1
2
3
braun
EMK500
grün
weiß
Steuermodul
LEK
AA3-X22
10
DE

Aktivierung von EMK 500
Die Aktivierung von EMK 500 erfolgt, wenn zum ersten
Mal ein Volumenstrom gemessen wird. Die Wärmemen-
genmessung erscheint in den Serviceinformationen für
die Haupteinheit.
Kontrollieren Sie bei Hauptprodukten mit einer Softwa-
reversion ab 6869, ob der richtige Volumenstrommes-
ser ausgewählt ist, indem Sie Menü 5.3.20 – „Volumen-
strommesser“ aufrufen. Wählen Sie EMK500 aus,
sofern die Option noch nicht ausgewählt ist.
Nach einer Aktivierung erscheint EMK 500 in Menü 3.1
- „Serviceinfo“ und das Menü mit den registrierten
Werten kann aufgerufen werden.
ACHTUNG!
Die Beispielabbildungen wurden von VVM 500
verwendet. In der aktuellen Installation kann
es zu Abweichungen kommen.
Serviceinfo 3.1
config EB15
inc. power
int. add
heat med. pump
charge pump
display type
flow sensor
0
3x400 V
9 kW
Wilo Yonos Para 7.5
Wilo Yonos Para 7.5
EMK500
Volumenstrommesser
Serviceinfo 3.1
Klimatisierungsystem 1
Wärmemengenzähler
Heizung, nur Verd.
BW, nur Verd.
Pool, nur Verd.
Kühlung, nur Verd.
Wärme, inkl. int. Zusatz
BW, inkl. int. ZH
BF1
EB15
12.4 l/min
2 kWh
0 kWh
0 kWh
0 kWh
2 kWh
0 kWh
Technische Daten EMK 500
9,0 – 150l/minMessbereich
0,1 – 27,0kPaDruckabfall
-15 – +85°CUmgebungstemperatur
<125°CMitteltemperatur
5 ±5%V GSSpannungsversorgung
0,1 – 4,75VSignal
067 178Art.nr.
11
DE

Generelt
EMK 500 benyttes til at måle vandflowet for varme-
mængdemåling sammen med hovedstyringen, som
viser varmemængden for den pågældende anvendelse.
Indhold
Flowmåler1 stk.
Kabel til flowmåler1 stk.
Omløbermøtrik2 stk.
Kobberrør med pumpeflange (Ø 28)2 stk.
Rørtilkobling
Montering skal foretages som følger
Temperaturen måles med anlæggets eksisterende føler.
VVM 500/SMO 40
Flowmåleren monteres i ladekredsen, for eksempel
mellem varmepumpe og første omskifterventil.
F1345
Flowmåleren monteres i ladekredsen på varmebærer-
siden mellem varmepumpe og første kontraventil.
12
Dansk, IHB - EMK 500
DK

El-tilslutning
BEMÆRK
Alle elektriske tilslutninger skal foretages af
en autoriseret elektriker.
El-installation og trækning af ledninger skal
udføres iht. gældende regler.
Hovedenheden skal være spændingsløs ved
tilslutning af EMK 500.
Tilslutning af kommunikation
Sæt kantkontakten fast i flowmåleren, og tilslut deref-
ter EMK 500 til hovedproduktet i henhold til instrukser-
ne nedenfor.
VVM 500
EMK 500 tilsluttes klemme X22 på indgangskortet
(AA3) i indendørsmodulet.
1
2
3
brun
EMK500
grøn
hvid
Indendørs modul
AA3-X22
F1345
F1345 har forskellige el-tilslutninger, afhængigt af
hvornår varmepumpen blev fremstillet. For tilslutning
af EMK 500 kræves el-tilslutning 2.0. For at se, hvilken
el-tilslutning der gælder for din F1345, skal du kontrol-
lere om betegnelsen "2.0" kan ses over klemmernes
højre side som vist på billedet.
LEK
EMK 500 tilsluttes på klemrække AA3:X22 eller
AA3:X23, afhængigt af hvilket kølemodul EMK 500
skal tilsluttes.
12 3
F1345
AA3-X22
EMK 500
vit
brun
grön
EMK500
Varmepumpe
grønhvid
brun
AA3-X22
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4
CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 21 22
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V
-EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
131 2 3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
AA3-X23
SMO 40
EMK 500 tilsluttes klemme X22 på indgangskortet
(AA3) i styremodulet.
1
2
3
brun
EMK500
grøn
hvid
Styremodul
LEK
AA3-X22
13
DK

Aktivering af EMK 500
Aktivering af EMK 500 sker første gang der måles et
flow. Energimålingen vises i din hovedenheds service-
information.
For hovedprodukter med softwareversion 6869 eller
senere, kontrollér, at den korrekte flowmåler er valgt
ved at gå ind i menu 5.3.20 - "flowmåler". Vælg
EMK500, hvis den ikke er forvalgt.
Når EMK 500 er aktiveret, ses den i menu 3.1 - "service-
info" og menuen med de registrerede værdier bliver
tilgængelig.
HUSK!
Billedeksemplerne er hentet fra VVM 500, og
der kan derfor forekomme forskelle i den
specifikke installation.
serviceinfo 3.1
config EB15
inc. power
int. add
heat med. pump
charge pump
display type
flow sensor
0
3x400 V
9 kW
Wilo Yonos Para 7.5
Wilo Yonos Para 7.5
EMK500
Flowmåler
serviceinfo 3.1
klimaanlæg 1
varmemængdemåler
varme, kun kompr.
vv, kun kompr.
pool, kun kompr.
køling, kun kompr.
varme, inkl. int. tilskud
vv, inkl. int. tilskud
BF1
EB15
12.4 l/min
2 kWh
0 kWh
0 kWh
0 kWh
2 kWh
0 kWh
Tekniske data EMK 500
9,0 – 150l/min.Måleområde
0,1 – 27,0kPaTrykfald
-15 – +85°COmgivende temperatur
<125°CMiddeltemperatur
5 ±5%VDCForsyning
0,1 – 4,75VSignal
067 178Art.nr.
14
DK

Yleistä
EMK 500-virtausmittaria käytetään vesivirran mittaami-
seen lämpömäärän mittausta varten yhdessä pääoh-
jauksen kanssa, joka näyttää kunkin käyttötarkoituksen
lämpömäärän.
Sisältö
Virtausmittari1 kpl
Virtausmittarin kaapeli1 kpl
Liitosmutteri2 kpl
Kupariputki pumppulaipalla (Ø 28)2 kpl
Putkiliitäntä
Asennus tapahtuu seuraavasti
Lämpötila mitataan laitteiston nykyisellä anturilla.
VVM 500/SMO 40
Virtausmittari asennetaan latauspiiriin, esimerkiksi
lämpöpumpun ja ensimmäisen vaihtoventtiilin välille.
F1345
Virtausmittari asennetaan latauspiiriin lämmitysvesi-
puolelle lämpöpumpun ja ensimmäisen vastaventtiilin
välille.
15
Suomi, IHB - EMK 500
FI

Sähköasennukset
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien määräysten mukaisesti.
Pääyksikön pitää olla jännitteetön EMK 500:n
kytkennän aikana.
Tiedonsiirron kytkentä
Kiinnitä reunakosketin virtausmittariin ja liitä sitten
EMK 500 päätuotteeseen alla olevien ohjeiden mukai-
sesti.
VVM 500
EMK 500 kytketään liittimeen X22 sisäyksikön tulokor-
tissa (AA3).
1
2
3
ruskea
EMK500
vihreä
valkoinen
Sisäyksikkö
AA3-X22
F1345
F1345:n sähköliitännät riippuvat lämpöpumpun valmis-
tusajankohdasta. EMK 500:n kytkentään vaaditaan liitin
2.0. Nähdäksesi oman F1345-lämpöpumppusi liitännät
tarkasta onko liittimien yläpuolella oikealla puolella
kuvan mukainen merkintä "2.0".
LEK
EMK 500 kytketään liittimeen AA3:X22 tai AA3:X23,
riippuen siitä, mihin jäähdytysmoduuliin EMK 500 liite-
tään.
12 3
F1345
AA3-X22
EMK 500
vit
brun
grön
EMK500
Lämpöpumppu
vihreävalkoinen
ruskea
AA3-X22
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4
CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 21 22
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V
-EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
131 2 3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
AA3-X23
SMO 40
EMK 500 kytketään liittimeen X22 sisäyksikön tulokor-
tissa (AA3).
1
2
3
ruskea
EMK500
vihreä
valkoinen
Ohjausyksikkö
LEK
AA3-X22
16
FI

EMK 500:n aktivointi
EMK 500 aktivoidaan kun virtaus mitataan ensimmäisen
kerran. Energiamäärä näytetään pääyksikön huoltotie-
doissa.
Päätuotteet, joiden ohjelmistoversio on 6869 tai uu-
dempi: tarkasta, että valittuna on oikea virtausanturi
menemällä valikkoon 5.3.20 - "virtausanturi". Valitse
EMK500 jos se ei ole esivalittu.
Kun EMK 500 aktivoidaan, se näkyy valikossa 3.1 -
"huoltotiedot" ja valikkoon ja rekisteröityihin arvoihin
pääsee käsiksi.
MUISTA!
Esimerkkikuvissa on VVM 500, lopullisissa lait-
teistoissa saattaa olla eroja.
huoltotiedot3.1
config EB15
inc. power
int. add
heat med. pump
charge pump
display type
flow sensor
0
3x400 V
9 kW
Wilo Yonos Para 7.5
Wilo Yonos Para 7.5
EMK500
Virtausanturi
huoltotiedot3.1
lämmitysjärjestelmä 1
energiamittari
lämmitys, vain kompr.
lv, vain kompr.
allas, vain kompr.
jäähd, vain kompr.
lämmitys, ml. sis. lisäys
lv, ml. sis. lisäys
BF1
EB15
12.4 l/min
2 kWh
0 kWh
0 kWh
0 kWh
2 kWh
0 kWh
Tekniset tiedotEMK 500
9,0 – 150l/minMittausalue
0,1 – 27,0kPaPainehäviö
-15 – +85°CYmpäristön lämpötila
<125°CNesteen lämpötila
5 ±5%VDCSyöttö
0,1 – 4,75VSignaali
067 178Tuotenumero
17
FI

WS name: -Gemensamt
WS version: a87
WS release date: 2015-09-25 09:46
Publish date: 2015-10-26 08:52
NIBE AB Sweden
Hannabadsvägen 5
Box 14
SE-285 21 Markaryd
Phone [phone]
Telefax [phone]
info @nibe.se
www.nibe.se
431210
