Notável Móveis NT 1050 User manual

Instalação
Instalación
Installation
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
01. A marcação do código da peça e do número de lote que aparece nas fitas de borda é facilmente
removida com borracha escolar ou com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser quitados con
paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with cloth and
alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
COD: NT1050
ESTANTE NT 1050
CENTRO DE ENTR. NT 1050
ENTERTAINMENT UNIT NT 1050
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 1858x1801x371mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 02
CAPACIDADE TV | CAPACIDAD TV | TV SIZE: 50''
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
PÁGINA | PAGINA | PAGE: 01
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
5kg
10kg
25kg
5kg
5kg
5kg
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
NT1050 1 LATERAL DIR/ESQ | LADO DER/IZQ | RIGHT/LEFT SIDE MDP 45425-01 2 675 356 15
NT1050 2 BASE INFERIOR | BASE INFERIOR | LOWER BASE MDP 45426-02 1 1767 356 15
NT1050 3 DIVISORIA DIR/ESQ | DIVISIÓN DER/IZQ | LEFT/RIGHT DIVISION MDP 45427-03 2 600 356 15
NT1050 4 PRATELEIRA INFERIOR | REPISA INFERIOR | LOWER SHELF MDP 45428-04 1 907 355 15
NT1050 5 TAMPO TV | CUBIERTA TV | TV TOP MDP 45429-05 1 1800 356 15
NT1050 6 VISTA INFERIOR | VISTA INFERIOR | LOWER SIDE MDP 45430-06 2 1801 75 15
NT1050 7 RODAPÉ CENTRAL | RODAPIÉ CENTRAL | CENTRAL SKIRTING BOARD MDP 45431-07 2 356 59 15
NT1050 8 LATERAL SUPERIOR ESQUERDA | LADO SOPERIOR IZQUIERDO | LEFT UPPER SIDE MDP 45432-08 1 1156 198 15
NT1050 9 PRATELEIRA SUPERIOR | REPISA SUPERIOR | UPPER SHELF MDP 45433-09 2 385 197 15
NT1050 10 LATERAL SUP. DIR/ESQ | LATERAL SOP. DER/IZQ | LEFT/RIGTH UPPER SIDE MDP 45434-10 2 942 198 15
NT1050 11 TAMPO SUPERIOR | CUBIERTA SUPERIOR | UPPER TOP MDP 45435-11 1 1783 198 15
NT1050 12 VISTA SUPERIOR | VISTA SUPERIOR | FRONTAL VIEW MDP 45436-12 1 1725 75 15
NT1050 13 VISTA LATERAL ESQUERDA | VISTA LADO IZQUIERDA |LEFT SIDE VIEW MDP 45437-13 1 1156 75 15
NT1050 14 VISTA LATERAL DIREITA | VISTA LADO DERECHA |RIGHT SIDE VIEW MDP 45438-14 1 882 75 15
NT1050 15 PAINEL SUPERIOR | PANEL SUPERIOR | UPPER PANEL MDP 45439-15 1 1783 199 15
NT1050 16 PORTA INFERIOR | PUERTA INFERIOR | LOWER DOOR MDP 45440-16 2 535 445 15
NT1050 17 FUNDO LATERAL | LADO FONDO | SIDE BOTTOM HDF 45441-17 2 618 429 3
NT1050 18 FUNDO CENTRAL | FONDO CENTRAL | CENTRAL BOTTOM HDF 45442-18 1 921 379 3
NT1050 19 FUNDO SUPERIOR | FONDO SUPERIOR | UPPER BOTTOM HDF 45443-19 1 960 405 3
NT1050 20 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET - 45444-20 1 - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
8
R
TAPA FURO ADESIVO PLÁSTICO 15mm
TAPA-AGUJERO ADHESIVO PLÁSTICO 15mm
15MM PLASTIC ADHESIVE HOLE COVER
27
Y
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
84
X
PARAFUSO 4X12mm CABEÇA PANELA
4X12mm TORNILLO CABEZA CUCHARA
4X12mm PAN HEAD SCREW
XX
90
D
PREGO 23x4mm
CLAVO 23x4mm
23X4MM NAIL
8
C
TAMBOR MINIFIX 12x9mm
BARRIL MINIFIX 12x9mm
12X9mm MINI-FIX BARREL
DOBRADIÇA RETA 26mm COM CALÇO
BISAGRA RECTA 26mm CON CALZO
26mm STRAIGHT HINGE WITH WEDGE
M
MINI GIZ
MINI TIZA
MINI CHALK
GG
FUNDO JUNÇÃO METÁLICO 13X13mm
FONDO JUNCIÓN METÁLICO 13x13mm
METALIC BOTTOM JUNCTION 13X13mm
EEE
L
SAPATA DESLIZADORA PLÁSTICA 12x12x6mm
ZAPATA DESLIZADORA PLÁSTICA 12x12x6mm
12x12x6mm PLASTIC SLIP SHOE
4
1
4
10
2
AN
CAVILHA MADEIRA 6x50mm
CLAVIJA MADERA 6x50mm
6X50MM WOODEN DOWEL
S
PUXADOR ALUMÍNIO ANODIZADO 128mm
MANIJA ALUMÍNIO ANODIZADO 128mm
128mm ANODIZED ALUMINIUM HANDLE 2
36
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
8
B
PARAFUSO MINIFIX 5x31mm
TORNILLO MINIFIX 5x31mm
5X31mm MINI-FIX SCREW
4
W
PARAFUSO 3,5x25mm CABEÇA CHATA
TORNILLO 3,5x25mm CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
SUPORTE ANGULAR PLÁSTICO 22x12mm
SOPORTE ANGULAR PLÁSTICO 22X12mm
22x12mm PLASTIC ANGLE SUPPORT
H24
2
JUNÇÃO 36mm
JUNCIÓN 36mm
36mm MENDING PLATE
EE
4
T
CANTONEIRA 15x15x40mm
ANGULAR 15x15x40mm
15X15X40MM ANGLE BRACKET

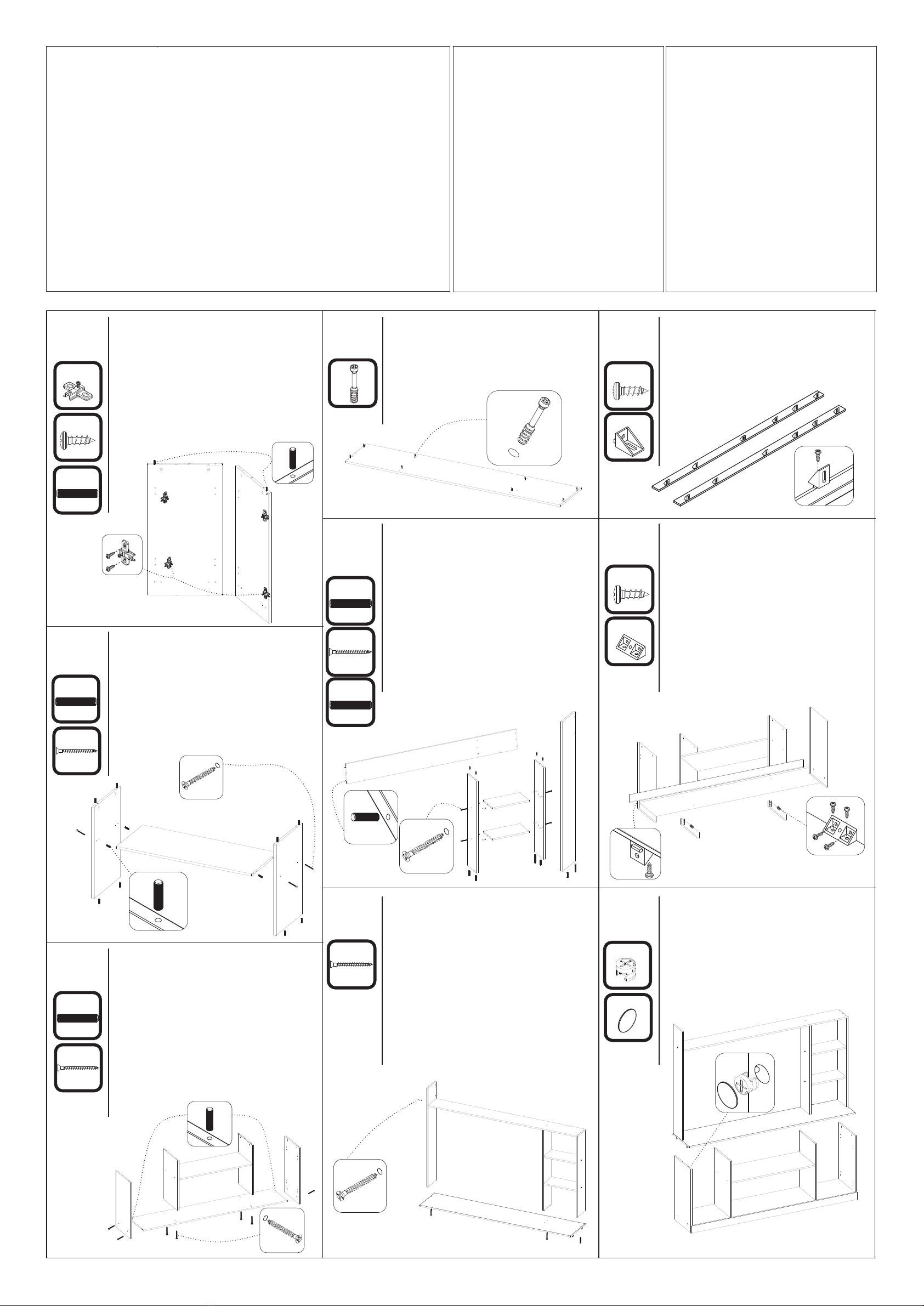

PASSO 1
PASO 1
STEP 1
1 - Posicione os calços de dobradiça M nas marcações das
peças 1 e fixe-os com os parafusos X (4x12mm)
2 - Encaixe as cavilhas A (6X30) no topo das peças 1
conforme ilustração
1 - Coloque los calzos de la bisagra M en las marcas de las
piezas 1 y fíjelas con los tornillos X (4x12mm)
2 - Encaje las clavjias A (6X30) en la parte superior de las
piezas 1 según el diseño
1 – Place the M hinges wedges on the markings of parts 1
and fasten them with (4x12mm) X.
2 – Insert the (6x30mm) A Dowels on the top of parts 1
according to drawing.
PÁGINA | PAGINA | PAGE: 02
