Notável Móveis NT1190 User manual

Instalação
Instalación
Installation
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
01. A marcação do número de lote e código da peça que aparece nas fitas é facilmente removida com
borracha escolar ou com pano e álcool.
01. La marca del número de lote y el código de pieza que aparece en las cintas se quita fácilmente con
goma escolar o con paño y alcohol.
01. The marking of the lot number and part code that appears on the tapes is easily removed with school
rubber or with cloth and alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.

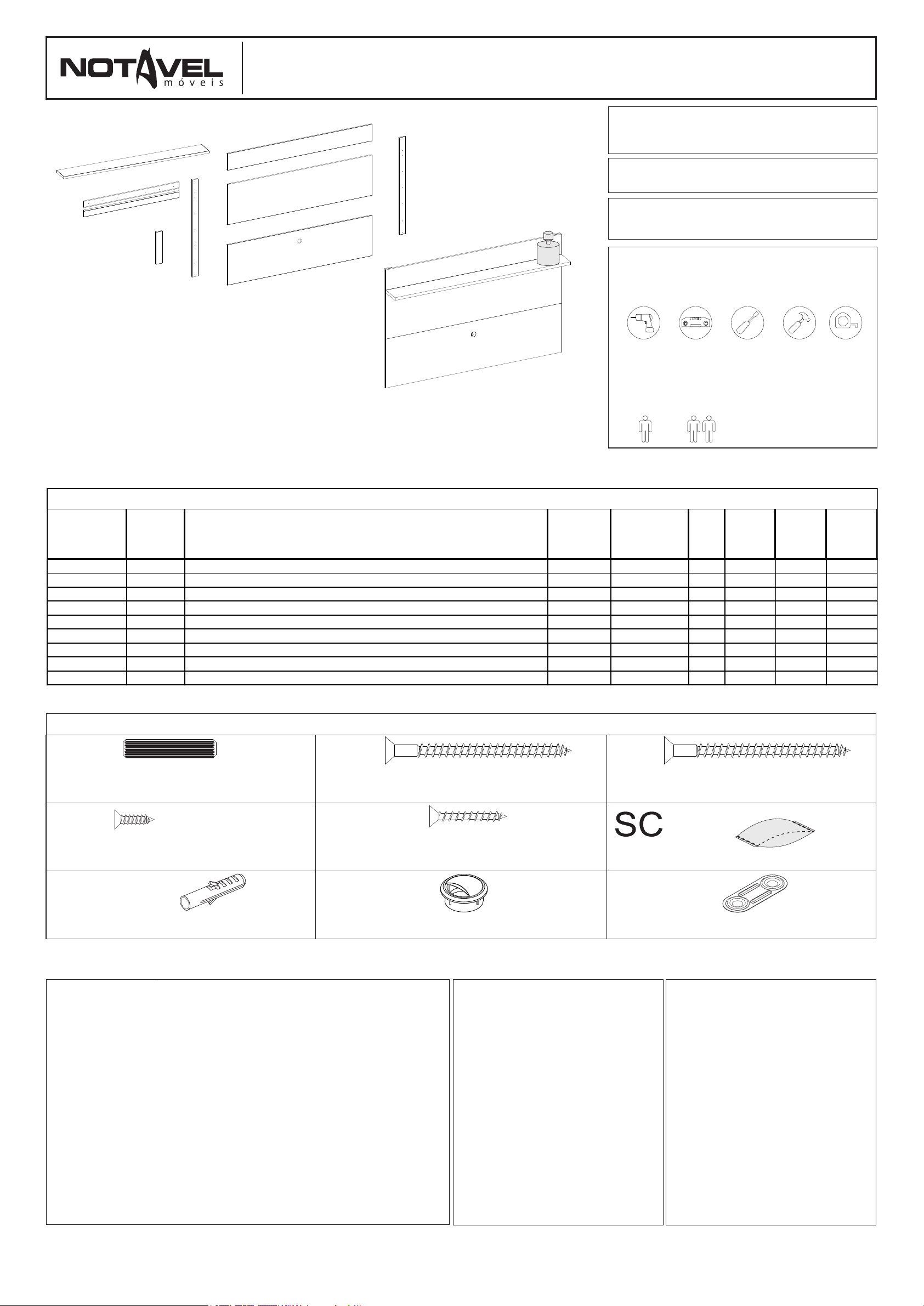

COD: NT1190
PAINEL NT1190
PANEL NT1190
PAINEL NT1190
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 1634x1076x203mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
CAPACIDADE TV | CAPACIDAD TV | TV SIZE: 60''
PARAFUSADEIRA
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTELO
MARTILLO
HAMMER
CHAVE PHILIPS E FENDA
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
TRENA
CINTA MÉTRICA
MEASURING
TAPE
NÍVEL
NIVEL
NIVEL
5M
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
•A TV deverá ser fixada no Painel. Não
utilize a TV apenas apoiada sobre nicho.
•La TELE deberá ser fijada en el panel. No
utilice la TELE apoyada sólo sobre el nicho.
•The TV should be attached to the Panel. Do
not use the niche-only TV.
5kg
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
AC 2
CAVILHA MADEIRA 6x50mm
CLAVIJA MADERA 6x50mm
6X50MM WOODEN DOWEL
PARAFUSO 3,5x12 CABEÇA CHATA
TORNILLO 3,5x12 CABEZA PLANA
3,5X12MM FLAT HEAD SCREW
BP 4
BUCHA PLÁSTICA 8mm
TACO PLASTICO 8mm
8 MM PLASTIC PLUG
PS
PASSA FIO 46mm
PASA-CABLES 46mm
46MM THREAD GUIDE
1EE 5
JUNÇÃO 36mm
JUNCIÓN 36mm
36MM JUNCTION
PP 10
PD 4
PARAFUSO 4,5x60mm CABEÇA CHATA
TORNILLO 6x60mm CABEZA PLANA
6x60MM FLAT HEAD SCREW
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
W18
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del
periodo en el presente documento, con
la presentación de este certificado y la
factura.
Pa ra que el producto e sté
garantizado por la garantía dada en este
documento, el cliente debe tomar las
siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo
las instrucciones de ensamblaje que
serán proporcionadas con la entrega del
producto.
Para el uso adecuado y la
conservación del mueble se debe evitar
los malos tratos, tales como: golpear
puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y
la exposición al sol para evitar un posible
cambio en el color original de los
muebles.
No será responsabilidad de
Notável Móveis problemas que se
originen en el uso de los productos de
forma inapropiada o ruptura del mueble
en función de exceso de peso mediante
la colocación de piedras de granito,
mármol y otros.
- El peso soportado por cada
estante debe cumplir con los valores
indicados en la ilustración.
Tampoco serán responsabilidad
de Notável Muebles los problemas que
se originan en:
- Instalaciones eléctricas o
hidráulicas.
- Acciones de termitas u otras
plagas.
- Almacenamiento y cambio del
mueble en locales inapropiados y no
fumigados periódicamente.
- Todo y cada corte o cambio en
los muebles.
- Uso de productos de limpieza o
abrasivos no recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se
recomienda que la limpieza de los
muebles sea hecha como sigue:
En las partes externas (puertas,
laterales y frontales de cajón), internas,
vidrios y espejos, la limpieza debe ser
hecha con paño limpio y ligeramente
humedecido con agua y jabón suave. A
continuación, se debe pasar un paño
limpio y seco.
En el caso del traslado del mueble
a otro sitio, esto sólo puede ocurrir a
través de profesionales especializados,
y para el manejo del mueble se requiere
que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues
daños en la manipulación y el transporte
no están cubiertos por la garantía.
WARRANTY TERM
This warranty shall be applied
within the time limits specified herein, by
presentation of this certificate and
invoice.
In order for the product to be
covered by the warranty provided in this
document, the client should follow the
following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out
according to the instructions in the
assembly manual which is supplied with
the product at the time of delivery.
For proper use and conservation
of this furniture, mistreatment should be
avoided, such as hitting doors and
drawers, dragging or scratching the
furniture, excessive moisture or heat to
avoid possible changes in its original
color.
Problems from improper use of
the products as breaking of the furniture
due to the excess weight by installation
of granite, marble, and others will not be
the responsibility of Notável Móveis
- The weight withstood by each
shelf/drawer must comply with the
values indicated in illustration.
It will not be responsibility of the
Notável Móveis either problem from:
- E l e c t ri c a l o r h y d r a u l ic
installations.
- Actions of termites or other pests.
- Storage and moving of the
furniture in inappropriate places and not
fumigated periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or
abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended
that the furniture be cleaned this way:
In the outer parts (doors, sides
and drawer front), inside, glass and
mirrors, the cleaning should be done with
a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry
cloth should be used.
In case of transfer of the furniture
to a different place, this can only be done
by specialized professionals, and for the
moving of the furniture it is necessary
that it is lifted off the ground. It should not
be dragged because malfunctions due to
handle and moving are not covered by
the warranty.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC.”
A MARCAÇÃO DO NÚMERO DE LOTE E CÓDIGO DA PEÇA QUE APARECE NAS
FITAS É FACILMENTE REMOVIDA COM BORRACHA ESCOLAR OU COM PANO E ÁLCOOL
1
2
3
4
5
5
6
7
8
5kg
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
NT1190 1 PAINEL INFERIOR | PANEL INFERIOR | LOWER PANEL MDP 43581-01 1 1634 446 15
NT1190 2 PAINEL CENTRAL | PANEL CENTRAL | CENTER PANEL MDP 43582-02 1 1634 446 15
NT1190 3 PAINEL SUPERIOR | PANEL SUPERIOR | TOP PANEL MDP 43583-03 1 1634 184 15
NT1190 4 PRATELEIRA SUPERIOR | ESTUCHE SUPERIOR | TOP SHELF MDP 43584-04 1 1632 173 25
NT1190 5 VISTA FECHAMENTO | VISTA DE CIERRE | CLOSING VIEW MDP 43585-05 2 1076 73 15
NT1190 6 VISTA TRAVA | VISIÓN DE CIERRE | LOCK VISION MDP 43586-06 1 355 74 15
NT1190 7 SUPORTE 45° PAREDE| SOPORTE DE PARED DE 45º |45° WALL BRACKET MDP 43587-07 1 1076 78 15
NT1190 8 SUPORTE 45° PAINEL| SOPORTE DE PANEL A 45° |45° PANEL SUPPORT MDP 43588-08 1 1076 78 15
NT1190 9 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET . 43589-09 1 - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
PJ 4
PARAFUSO 6x70mm CABEÇA CHATA
TORNILLO 6x70mm CABEZA PLANA
6x70MM FLAT HEAD SCREW
3
COLA SACHÊ 5 G
SOBRE DE COLA 5 G
COLA SACHET 5g

A2
PASSO 1
PASO 1
STEP 1
1 - Encaixe as cavilhas A (6x30 mm) na base das peças 4
1 - Encaje las clavijas A (6x30 mm) en la base de las piezas 4
1 - Fit pins A (6x30 mm) to the base of parts 4
PASSO 2
PASO 2
STEP 2
1 - Passe cola SC e fixe a peça 5 nas peça 1,2 e 3, utilizando os parafusos W (3,5x25 mm)
2 - Fixe a peça 6 nas peças 1 e 2 com os parafusos W (3,5x25 mm)
1 - Aplicar cola SC y fijar la parte 5 a las partes 1,2 y 3 con tornillos W (3,5x25 mm)
2 - Fijar la parte 6 a las partes 1 y 2 con tornillos W (3,5x25 mm)
1 - Apply SC glue and fix part 5 to parts 1,2 and 3 using the W screws (3,5x25 mm)
2 - Fix part 6 on parts 1 and 2 with screws W (3,5x25 mm)
SC 2
W18
1
2
3
6
5
5
PASSO 3
PASO 3
STEP 3
1 - Fixe as junções EE nas peças 1 e 2, utilizando os parafusos PP (3,5x40 mm)
1 - Fijar las uniones EE en las partes 1 y 2, utilizando los tornillos PP (3,5x40 mm)
1 - Fix the EE junctions on the parts 1 and 2, using the PP screws (3,5x40 mm)
PP 10
EE 5
PASSO 4
PASO 4
STEP 4
1 - Passe a cola SC na peça 8
2 - Encaixe as peças 4 e 8 na peça 2. Fixe a peça 8 com os parafusos PD (4,5x60 mm) que irão
transpassar até a peça 4 e prenderem a mesma
1 - Aplicar cola SC en la pieza 8
2 - Encajar las partes 4 y 8 en la parte 2. Fije la pieza 8 con los tornillos PD (4,5x60 mm) que
pasarán por la pieza 4 y asegúrela
1 - Apply SC glue on piece 8
2 - Fit pieces 4 and 8 to piece 2. Fix part 8 with the PD screws (4,5x60 mm) that will go through to
part 4 and secure it
4
1
2
4
2
8
SC 1
PD 4
PASSO 5
PASO 5
STEP 5
1 - Encaixe o passa fio PS na peça 1
1 - Colocar el ojal PS en la pieza 1
1 - Fit the PS grommet to part 1
PS 1
1
BP 4
PJ 4
PASSO 6
PASO 6
STEP 6
FIXAÇÃO DO PAINEL NA PAREDE: 1- Se desejar que o pianel fique a uma distância de 650 mm
do chão, deverá posicionar a peça 7 na parede e a uma distância de 1424 mm entre o chão e o
começo da peça 7 como no desenho abaixo;
2 - Passe a broca da furadeira pelos furos 5 mm das peça 7 para marcar a parede, retire a peça 7
e insira as buchas BP na parede;
3 - Fixe a peça 7 na parede com parafusos PJ (6X70mm), em seguida, encaixe o nicho no suporte
da parede.
FIJACIÓN DEL PANEL EN LA PARED: 1- Si desea que el pianel quede a una distancia de 650
mm del suelo, debe colocar la pieza 7 en la pared y a una distancia de 1424 mm entre el suelo y el
inicio de la pieza 7 como en el dibujo siguiente;
2 - Pase la broca por los agujeros de 5 mm de la pieza 7 para marcar la pared, retire la pieza 7 e
inserte los tapones BP en la pared;
3 - Fije la parte 7 en la pared con tornillos PJ (6X70mm), luego coloque el nicho en el soporte de la
pared.
1 - If you want the panel to be at a distance of 650 mm from the floor, you must position piece 7 on
the wall and at a distance of 1424 mm between the floor and the beginning of piece 7 as in the
drawing below;
2 - Pass the drill bit through the 5 mm holes of piece 7 to mark the wall, remove piece 7 and insert
the BP plugs into the wall;
3 - Fix part 7 on the wall with PJ screws (6X70mm), then fit the niche on the wall support.
PAREDE
PARED
WALL
PAREDE
1424mm
PARED
WALL
5M
650 cm
7
