Notável Móveis CABINET NT 3035 User manual

Instalação
Instalación
Installation

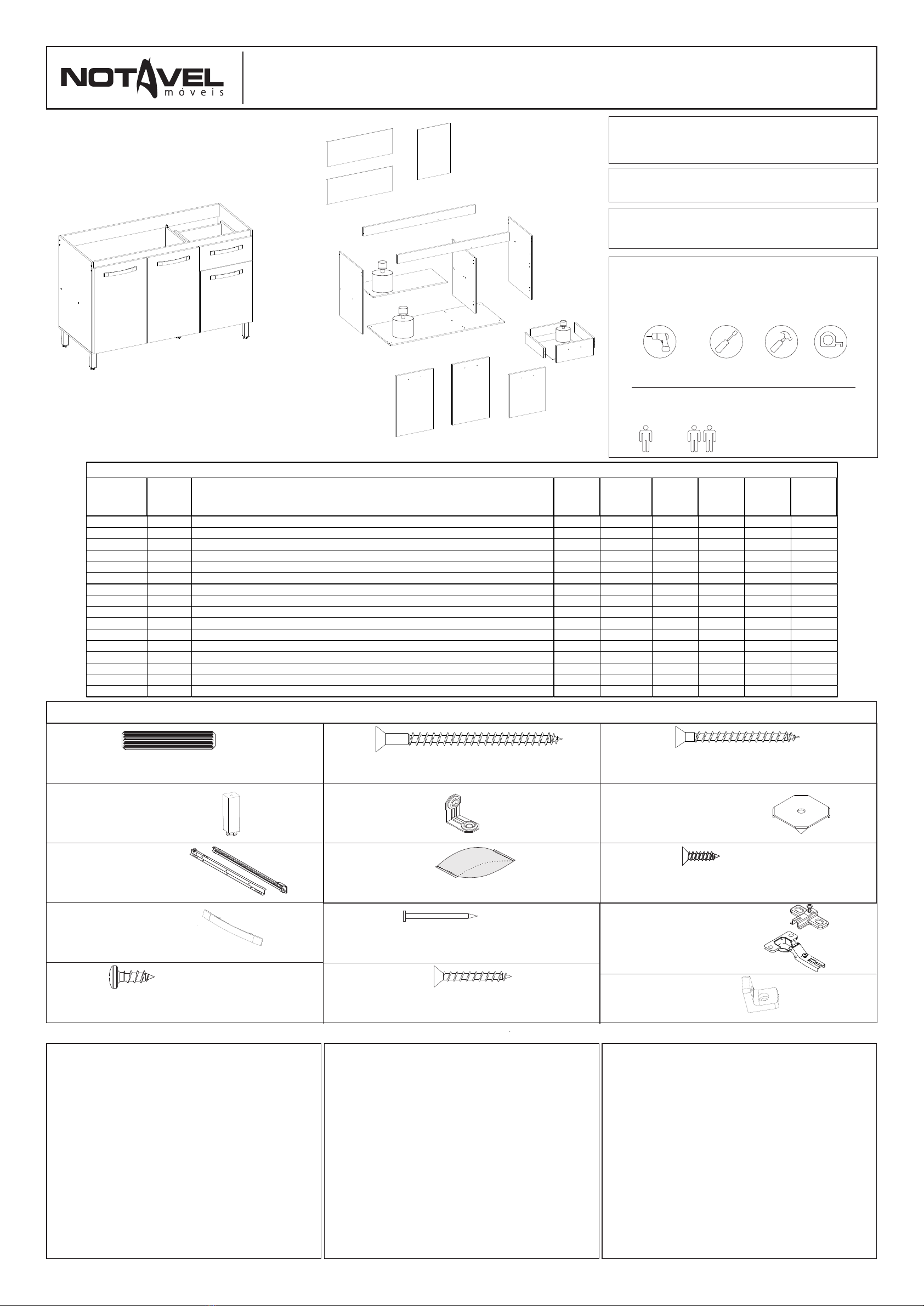

ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
01. A marcação com o código do produto e o número das peças nas fitas aparentes pode ser removida
com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser quitados con
paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with cloth and
alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos
prazos aqui indicados, mediante apresentação deste
certificado e da nota fiscal.
Para que o produto esteja assegurado pela
garantia conferida neste documento, o cliente deverá
adotar as seguintes orientações e cuidados quanto à
montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as
instruções do manual de montagem que será
fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel
deve-se evitar maus tratos, como por exemplo: bater
portas e gavetas, arrastar ou riscar o móvel, umidade
ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável
Móveis problemas que tenham origem na utilização
dos produtos de forma inadequada ou quebra do
móvel em função do excesso de peso por colocação
de pedras de granito, mármore e outros.
- O peso suportado por cada prateleira deverá
obedecer os valores indicados na ilustração.
Também não serão de responsabilidade da
Notável Móveis, problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel
em lo cai s i m pró p rio s e n ã o ded e tiz a dos
periodicamente.
- Todo e qualquer recorte ou alteração nos
móveis.
- Uso de produtos de limpeza ou abrasivos não
recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a
limpeza dos móveis seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente
de gaveta), internas, vidros e espelhos, a limpeza
deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida,
deverá ser passado um pano limpo e seco.
Em caso de transferência do móvel para local
diverso, esta só poderá ocorrer através de
profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo
seja levantado do chão. O produto não deve ser
arrastado, pois avarias no manuseio e transporte,
não estão contempladas na garantia.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias,
conforme prevista no artigo 26 do Código do
Consumidor, a contar da efetiva entrega do produto,
desde que observadas as condições normais de uso
e conservação. Essa garantia cobre defeitos de
fabricação.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del periodo en el
presente documento, con la presentación de este
certificado y la factura.
Para que el producto esté garantizado por la
garantía dada en este documento, el cliente debe
tomar las siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo las
i n s t r u c c i o n e s d e e n s a m b l a j e que s e r á n
proporcionadas con la entrega del producto.
Para el uso adecuado y la conservación del
mueble se debe evitar los malos tratos, tales como:
golpear puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y la
exposición al sol para evitar un posible cambio en el
color original de los muebles.
No será responsabilidad de Notável Móveis
problemas que se originen en el uso de los productos
de forma inapropiada o ruptura del mueble en función
de exceso de peso mediante la colocación de piedras
de granito, mármol y otros.
- El peso soportado por cada estante debe
cumplir con los valores indicados en la ilustración.
Tampoco serán responsabilidad de Notável
Muebles los problemas que se originan en:
- Instalaciones eléctricas o hidráulicas.
- Acciones de termitas u otras plagas.
- Almacenamiento y cambio del mueble en
locales inapropiados y no fumigados periódicamente.
- Todo y cada corte o cambio en los muebles.
- Uso de productos de limpieza o abrasivos no
recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se recomienda
que la limpieza de los muebles sea hecha como sigue:
En las partes externas (puertas, laterales y
frontales de cajón), internas, vidrios y espejos, la
limpieza debe ser hecha con paño limpio y
ligeramente humedecido con agua y jabón suave. A
continuación, se debe pasar un paño limpio y seco.
En el caso del traslado del mueble a otro sitio,
esto sólo puede ocurrir a través de profesionales
especializados, y para el manejo del mueble se
requiere que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues daños en la
manipulación y el transporte no están cubiertos por la
garantía.
PERÍODO DE GARANTÍA
El plazo de garantía será de noventa (90) días,
conforme dispuesto en el artículo 26 del Código de
Consumidor, a contar de la fecha de entrega real del
producto, teniendo debidamente en cuenta las
condiciones normales de uso y almacenamiento. Esta
garantía cubre defectos de fabricación.
COD: NT3035
BALCÃO NT 3035
BALCÓN NT 3035
CABINET NT 3035
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 800X1200X505mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
WARRANTY TERM
This warranty shall be applied within the time
limits specified herein, by presentation of this
certificate and invoice.
In order for the product to be covered by the
warranty provided in this document, the client should
follow the following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out according to the
instructions in the assembly manual which is
supplied with the product at the time of delivery.
For proper use and conservation of this
furniture, mistreatment should be avoided, such as
hitting doors and drawers, dragging or scratching the
furniture, excessive moisture or heat to avoid
possible changes in its original color.
Problems from improper use of the products
as breaking of the furniture due to the excess weight
by installation of granite, marble, and others will not
be the responsibility of Notável Móveis
- The weight withstood by each shelf/drawer
must comply with the values indicated in illustration.
It will not be responsibility of the Notável
Móveis either problem from:
- Electrical or hydraulic installations.
- Actions of termites or other pests.
- Storage and moving of the furniture in
inappropriate places and not fumigated periodically.
- Any trimming or alteration in the furniture.
- Use of cleaning agents or abrasives not
recommended.
UPKEEP AND CLEANING
For durability, it is recommended that the
furniture be cleaned this way:
In the outer parts (doors, sides and drawer
front), inside, glass and mirrors, the cleaning should
be done with a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry cloth should
be used.
In case of transfer of the furniture to a different
place, this can only be done by specialized
professionals, and for the moving of the furniture it is
necessary that it is lifted off the ground. It should not
be dragged because malfunctions due to handle and
moving are not covered by the warranty.
WARRANTY TIME
The warranty time shall be ninety (90) days, as
provided in article 26 of the Consumer Code, as of the
effective delivery of the product, provided that normal
conditions of use and conservation are observed.
This warranty covers manufacturing flaws.
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
PÁGINA | PAGINA | PAGE: 01
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
15
15
14
1
43
2
5
6
7
9
88
10
11
12 11
13
5kg
5kg
3kg
* PIA NÃO ACOMPANHA O PRODUTO
* FREGADERO NO ACOMPAÑA EL PRODUCTO
* SINK DOES NOT ACCOMPANY THE PRODUCT
14
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
PE
PÉ PLÁSTICO QUADRADO 30x130mm
PATA PLÁSTICA CUADRADOS 30x130mm
30x130mm PLASTIC SQUARE FOOT 5
1
N
PAR CORREDIÇA METÁLICA 400mm
PAR CORREDIZA METÁLICA 400mm
400mm PAIR OF SLIDES
4
S
PUXADOR PLÁSTICO ALLEGRO 128mm
MANIJA PLÁSTICA ALLEGRO 128MM
128MM ALLEGRO PLASTIC HANDLE
32
X
PARAFUSO 4X12mm CABEÇA PANELA
4X12mm CABEZA CUCHARA
4X12mm PAN HEAD SCREW
60
D
PREGO 8X8mm
CLAVO 8X8mm
8X8mm NAIL
8
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
W
2
T
CANTONEIRA
ANGULAR
ANGLE
5
PD
PARAFUSO 5X50mm CABEÇA CHATA
TORNILLO 5X50mm CABEZA PLANA
5X50mm FLAT HEAD SCREW
1
SC
SACHÊ DE COLA 5g
SACHÊ DE PEGAMENTO 5g
5G GLUE SACHET
20
7
8
6
M
DOBRADIÇA CURVA 26mm
COM CALÇO 5mm - METÁLICA
BISAGRA CURVA 26mm
CON CALZO 5mm - METÁLICA
26mm METAL CURVE HINGE
WITH 5mm WEDGE
Y
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
FUNDO JUNÇÃO METÁLICO 13X13mm
FONDO JUNCIÓN METÁLICO 13x13mm
METALIC BOTTOM JUNCTION 13X13mm
EEE
PP
PARAFUSO 3X12mm CABEÇA CHATA
3X12mm CABEZA PLANA
3X12mm FLAT HEAD SCREW
PP
PARAFUSO 3X12mm CABEÇA CHATA
3X12mm CABEZA PLANA
3X12mm FLAT HEAD SCREW
PPPP
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
NT3035 1 LATERAL DIREITA BALCÃO | LATERAL DERECHA BALCÓN | BALCONY RIGHT SIDE MDP 46753-01 1 660 490 12
NT3035 2 BASE BALCÃO | BASE BALCÓN | BALCONY BASE MDP 46754-02 1 1200 490 12
NT3035 3 DIVISÓRIA BALCÃO | DIVISIÓN BALCÓN | BALCONY DIVISORY MDP 46755-03 1 570 490 12
NT3035 4 LATERAL ESQ BALCÃO | LADO IZQ BALCÓN | BALCONY LEFT SIDE MDP 46756-04 1 660 490 12
NT3035 5 PRATELEIRA BALCÃO | REPISA BALCÓN | BALCONY SHELF MDP 46757-05 1 777 335 12
NT3035 6 SUPORTE FRONTAL BALCÃO | SOPORTE FRONTAL BALCÓN | BALCONY FRONTAL SUPPORT MDP 46758-06 1 1172 90 15
NT3035 7 SUPORTE TRASEIRO BALCÃO | SOPORTE TRASERO BALCÓN | BALCONY REAR SUPPORT MDP 46759-07 1 1172 90 15
NT3035 8 PORTA MAIOR BALCÃO | PUERTA MAYOR BALCÓN | GREATER DOOR MDP 46767-08 2 625 391 15
NT3035 9 PORTA MENOR | PUERTA MENOR | MINOR DOOR MDP 46768-09 1 446 392 15
NT3035 10 FRENTE GAVETA BALCÃO | FRONTAL CAJÓN BALCÓN | BALCONY DRAWER FRONT MDP 46769-10 1 392 176 15
NT3035 11 LATERAL GAVETA BALCÃO | LATERAL CAJÓN BALCÓN| BALCONY DRAWER SIDE MDP 46770-11 2 396 104 15
NT3035 12 TRASEIRO GAVETA BALCÃO | TRASERO CAJÓN BALÓN | BALCONY REAR DRAWER MDP 46771-12 1 327 90 15
NT3035 13 FUNDO GAVETA BALCÃO | FONDO CAJÓN BALCÓN | BALCONY DRAWER BOTTOM HDF 46772-13 1 355 401 3
NT3035 14 FUNDO GAVETA BALCÃO | FONDO CAJÓN BALCÓN | BALCONY DRAWER BOTTOM HDF 46773-14 1 590 397 3
NT3035 15 FUNDO ESQUERDO BALCÃO | FONDO IZQUIERDO BALCÓN |BALCONY LEFT BOTTOM HDF 46774-15 2 793 295 3
NT3035 16 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET -46776-16 - - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
CANTONEIRA PLÁSTICA 2 FUROS 18X18 mm
2
TA

PASSO 1
PASO 1
STEP 1
1 - Insira as cavilhas A (6x30mm) na peça 3
2 - Alinhe a corrediça N nas marcações da peça 3 e fixe-as
com os parafusos PP (3x12mm)
1 - Introduzca las clavijas A (6x30mm) en la pieza 3.
2 - Alinee las corredizas N en las marcas de la pieza 3 y
fíjelas con los tornillos PP (3x12mm).
1 - Insert the A (6x30mm) dowels on part 3
2 - Align the N slider on markings of piece 3 and fix them
with PP (3x12mm) screws
PÁGINA | PAGINA | PAGE: 02
A2
X12
M6
4
3
1
A2
2
4
1
3
5
A4
Y10
X4
T2
Y8
N1
PP 21
7
3
6
4
1
2
N1
PP 2
A2
3
PASSO 10
PASO 10
STEP 10
1 - Encostar a corrediça N na frente de gaveta e no fundo
13 e fixá-la com os parafusos PP (3x12mm)
1 - Apoyar la corrediza N en el frontal de cajón y en el
fondo 13 y fijarla con los tornillos PP (3x12mm).
1 - Place slide N in front of drawer and bottom 13 and fix it
with PP screws (3x12mm).
PASSO 2
PASO 2
STEP 2
1 - Insira as cavilhas A (6x30mm) na peça 1
2 - Alinhe a corrediça N nas marcações da peça 1 e fixe
com os parafusos PP (4x12mm)
1 - Introduzca las clavijas A (6x30mm) en la pieza 1.
2 - Alinee las corredizas N en las marcas de la
pieza 1 y fíjelas con los tornillos PP (3x12mm).
1 - Insert A (6x30mm) dowels on piece 1
2 - Align the N slider on markings of piece 1 and fix them
with PP (4x12mm) screws
PASSO 3
PASO 3
STEP 3
1 - Insira as cavilhas A (6x30mm) na peça 4
2 - Posicione os calços das dobradiças M nas marcações
das peças1, 3 e 4 e fixe-os com os parafusos X (4x12mm).
1 - Introduzca las clavijas A (6x30mm) en la pieza 4
2 - Posicione los calzos de bisagra M en las marcas
de las piezas 1, 3 y 4 y fíjelos con los tornillos X
(4x12mm).
1 - Insert A (6x30mm) pegs on piece 4
2 - Position the M wedges on markings of parts 1, 3 and 4
and fix them with X (4x12mm) screws.
PASSO 4
PASO 4
STEP 4
1 - Insira as cavilhas A (6X30mm) na peça 5
2 - Fixe a peça 5 na 3 e 4 com os parafusos Y (3.5x40mm)
3 - Em seguida fixe a peça 2 nas peças 1, 3 e 4 com os
parafusos Y (3.5X40mm)
1 - Introduzca las clavijas A (6x30mm) en la pieza 5
2 - Fije la pieza 5 en la 3 y 4 con los tornillos Y (3.5x40mm)
3 - Fije la piza 2 en las piezas 1, 3 y 4 con los tornillos Y
(3.5X40mm)
1 - Insert the A (6x30mm) pegs on piece 5
2 - Fix the piece 5 on 3 and 4 with Y (3,5x40) screws.
3 - Then, fix the piece 2 on parts 1, 3 and 4 with the Y
(3,5x40mm) screws.
PASSO 5
PASO 5
STEP 5
1 - Encaixe a peça 6 e 7 nas peças 1 e 4 e fixe com os
parafusos Y (3,5x40mm).
2 - Utilize as cantoneiras T com os parafusos X (4x12mm)
para fixar as peças 7 e 6 na 3 conforme desenho abaixo.
1 - Encaje la pieza 6 y 7 en las piezas 1 y 4 y fijelas
con los tornillos Y (3,5x40mm).
2 - Usa las angulares T con tornillos X (4x12mm)
para fijar las piezas 7 y 6 en 3 según el diseño:
1 - Fit the parts 6 and 7 on parts 1 and 4 and fix with Y
(3,5x40mm) screws.
2 - Use the T angles with X (4x12mm) screws for fix the
parts 7 and 6 on 3, according to the drawing bellow.
PASSO 6
PASO 6
STEP 6
PASSO 7
PASO 7
STEP 7
PASSO 9
PASO 9
STEP 9
1 - Alinhe os pés PE na base 2 e utilize os parafusos PD
(5x50mm) para fixá-los na base.
1 - Alinee las patas PE en la base 2, y fijelas co los tornillos
PD (5x50mm).
1 - Align the PE foots on base 2 and use the PD (5x50mm)
for fixing on the base
ATENÇÃO: Antes de fixar as cavilhas A é necessário passar cola
SC nos furos para ajudar a travar as peças. Uma pequena
quantidade de cola é suficente.
1 - Insira as cavilhas A (6x30mm) nas peças 11
2 - Fixe as peças 11 na peça 12 com os parafusos Y (3,5x40mm)
PRECAUCIÓN: antes de fijar las clavijas A es necesario poner
pegamento SC en los agujeros para ayudar a trabar las piezas.
Una pequeña cantidad de pegamento es suficiente.
1 - Introduzca las clavijas A (6x30mm) en las piezas 11.
2 - Fije las piezas 11 en la pieza 12 con los tornillos Y
(3,5x40mm).]
ATTENTION: Before fixing the pins A, it is necessary to apply SC
glue in the holes to help lock the parts. A small amount of glue is
sufficient.
1 - Insert bolts A (6x30mm) into parts 11
2 - Fix pieces 11 to piece 12 with Y screws (3.5x40mm)
1 - Alinhe o fundo 13 no conjunto e fixe-o com os pregos D
1 - Alinee lo fondo 13 con el conjunto y fijelos com los
clavos D
1 - Align the 13 bottom on the set and fix with D nails
11
11 12
SC 1
Y2
A4
D12
13
PD 5
PE 5
X4
TA 2
SC 1
10
10
PASSO 8
PASO 8
STEP 8
ATENÇÃO: Antes de fixar as cavilhas A na peça 10 é necessário
passar cola SC nos furos para ajudar a travar as peças.
1 - Encaixe a peça 10 no conjunto montado no passo anterior
2 - Fixe as peças 11 na peça 10 utilizando as cantoneiras TA e os
parafusos X (4x12mm)
PRECAUCIÓN: antes de fijar las clavijas A es necesario poner
pegamento SC en los agujeros para ayudar a trabar las piezas.
1 - Encaje la pieza 10 en el conjunto ensamblado en el paso
anterior.
2 - Fije las piezas 11 en la pieza 10 con las angulares TA y los
tornillos X (4x12mm)
ATTENTION: Before fixing bolts A to part 10 it is necessary to
apply SC glue in the holes to help lock the parts.
1 - Fit part 10 to the assembly assembled in the previous step
2 - Fix the pieces 11 on the piece 10 using the TA angles and the
X screws (4x12mm)
PASSO 14
PASO 14
STEP 14
1 - ATENÇÃO antes de fixar os fundo verifique o esquadro do
balcão
2 - Alinhe as peças 15, e depois as 14, e fixe-as com os pregos D
3 - Na junção entre as peças 15-15 e 15-14 utilize os pregos D em
conjunto com a junção de fundo E
PRECAUCIÓN: antes de fijar los fondos, compruebe la escuadra
del balcón..
2 - Alinee las piezas 15 y fíjelas con los clavos D
3 - Alinee la pieza 14 y fíjelas con los clavos D
4 - En la junción entre los fondos, utilice los fijadores E
juntamente con los clavos D.
1 - ATTENTION before fixing the bottoms check the counter square
2 - Align the pieces 15, and then the 14, and fix them with nails D
3 - At the junction between pieces 15-15 and 15-14 use nails D
together with the bottom junction E
PASSO 13
PASO 13
STEP 13
1 - Alinhe os puxadores S
nos furos superiores das
portas e fixe-os com os
parafusos W (3,5x25mm).
1 - Alinee las manijas S en
los agujeros superiores de
las puertas y fíjelas con los
tornillos W (3,5x25mm).
1 - Align the S handles on the
upper holes of doors and fix
it with W (3x5,25) screws
X12
M6
M
6
6
M
1
9
88
PP 4
N2
13
PASSO 11
PASO 11
STEP 11
1 - Encaixe as dobradiças M nas portas e fixe com os
parafusos X (4x12mm).
1 - Coloque las bisagras M en las marcas de las puertas
y fíjelas con los tornillos X (4x12mm).
1 - Place the M hinges to the doors and fix with X (4x12mm)
screws
PASSO 12
PASO 12
STEP 12
1 - Para montar a porta, encaixe as dobradiças M nos
calços M, travando-a com parafuso indicado com o número
1, abaixo.
1 - Para montar la puerta, encaje las bisagras M en los
calzos M, trabándola al tornillo indicado con el nro. 1 abajo.
1 - To assemble the door, fit the M hinges on the M wedges,
locking it to the screw indicated with number 1 bellow:
D48
E7
15
15
14
W6
S3
PASSO 15
PASO 15
STEP 15
1 - Alinhe os puxadores S nos furos da frente de gaveta e
fixe com os parafusos W (3,5x25mm).
1 - Encaixe a gaveta através da corrediça
1 - Alinee las manijas S en los agujeros superiores de las
puertas y fíjelas con los tornillos W (3,5x25mm).
1 - Enganche el cajón en el producto.
1 - Align the S handles on holes of front drawer and fix with
W (3,5x25mm).
1 - Fit the drawer through the slider
W
S
2
1
