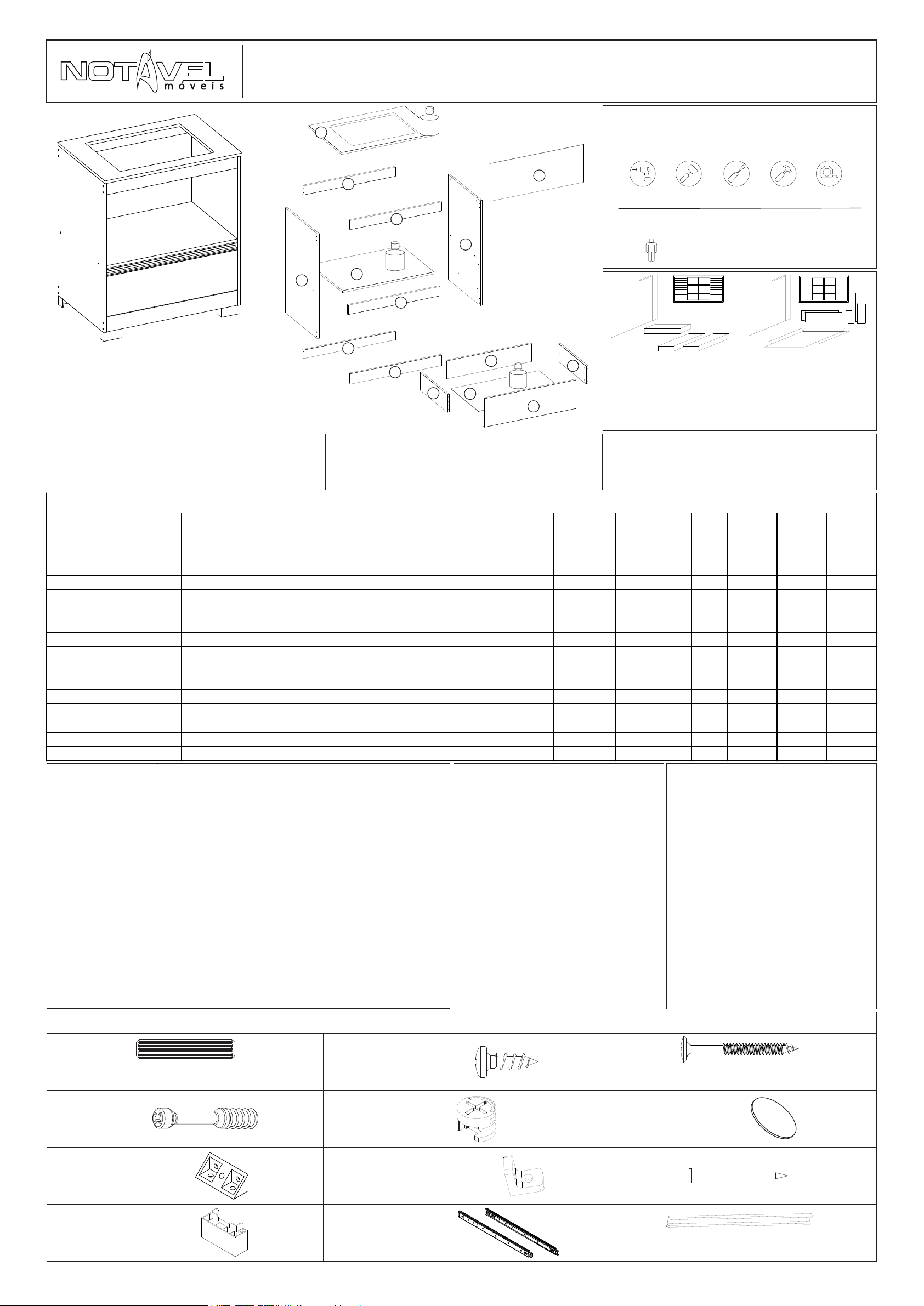

Notável Móveis NT 3110 User manual

PÁGINA | PAGINA | PAGE: 01
10 06
01
07
03
02
22
15
16
22
21
18
09
09
04
CAPACIDADE PARA COOKTOP 04 BOCAS | CAPACIDAD PARA ENCIMERA 4
QUEMADORES | CAPACITY FOR COOKTOP 4 MOUTH.
MEDIDAS DO RECORTE DO TAMPO | MEDIDAS DE LA CUBIERTA SUPERIOR | TOP
COVER MEASURES: 52,0 X 38,2CM.
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
NT3110 1 LATERAL DIR. | LADO DERECHO | RIGHT SIDE MDP 43886-01 1 808 505 15
NT3110 2 RODAPÉ FRONTAL | RUEDA DE PIE DELANTERA | FRONT FOOT WHEEL MDP 43887-02 1 720 80 15
NT3110 3 RODAPÉ TRASEIRO | PLINTO TRASERO | REAR PLINTH MDP 43888-03 1 720 65 15
NT3110 4 TAMPO SUPERIOR | CUBIERTA SUPERIOR | TOP TAMPO MDP 43889-04 1 754 520 15
NT3110 6 PRATELEIRA | TABLESHOP | TABLESHOP MDP 46788-06 1 720 503 15
NT3110 7 SUPORTE GAVETA | SOPORTE PARA GAVETAS | GAVETTE BRACKET MDP 46789-07 1 720 72 15
NT3110 9 SUPORTE SUPERIOR | SOPORTE SUPERIOR | TOP BRACKET MDP 46791-09 2 720 73 15
NT3110 10 LATERAL ESQ. | LADO IZQUIERDO | LEFT SIDE MDP 46792-10 1 808 505 15
NT3110 15 TRASEIRO GAVETA | CAJÓN TRASERO | REAR DRAWER MDP 46797-15 1 668 127 15
NT3110 21 FRENTE GAVETA | ESTANTERÍAS DELANTERAS | FRONT GAVETA MDP 46908-21 1 716 220 15
NT3110 22 LATERAL GAVETA | LADO GAVETA | GAVETA SIDE MDP 46909-22 2 430 128 15
NT3110 16 FUNDO GAVETA | FONDO GAVETTE | GAVETTE FUND HDF 46798-16 1 694 433 3
NT3110 18 FUNDO CENTRAL | FONDO CENTRAL | CENTRAL FUND HDF 46800-18 1 738 290 3
NT3110 5 KIT DE ACESSÓRIO | KIT DE ACCESORIOS | ACCESSORY KIT -43890-05 - - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
16kg
5kg
20kg
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
COD: NT 3110
BALCÃO COOKTOP NT 3110
BALCÓN PARA ENCIMERA NT 3110
COOKTOP CABINET NT 3110
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: OVERALL DIMENSIONS
873x754x520mm
VOLUME | VOLUMEN | VOLUME: 01
Atenção: para maiores cuidados realize a abertura
das caixassomente no local da montagem!
Atención: para un mayor cuidado, abra las cajas
sólo en el lugar de instalación.
Attention: for greater care, open the boxes
only at the assembly site!
Utilize o papelão como proteção sobre o
piso limpo, realizando todo o processo de
montagem sobre o papelão
Utilice el cartón como protección en el suelo
limpio, llevando a cabo todo el proceso de montaje
proceso de montaje en el cartón
Use the cardboard as protection over the
clean floor, performing the entire assembly process
assembly process on the cardboard
1. 2.
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre a
embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los productos
sobre el embalaje para evitar rayaduras en las partes.
ATTENTION: We suggest assembling the products on
the packaging to avoid scratches on the parts.
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
MARTILLO DE GOMA
RUBBER HAMMER
MARTELO DE
BORRACHA
01. A marcação do número de lote e código da peça que aparece nas fitas de borda é
facilmente removida com borracha escolar ou com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden
ser quitados con paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be
removed with cloth and alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da
fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del
producto con el número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing
date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do
produto antes de ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los
productos antes de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put
together.
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del
periodo en el presente documento, con
la presentación de este certificado y la
factura.
Para que e l pro ducto e st é
garantizado por la garantía dada en este
documento, el cliente debe tomar las
siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo
las instrucciones de ensamblaje que
serán proporcionadas con la entrega del
producto.
Para el uso adecuado y la
conservación del mueble se debe evitar
los malos tratos, tales como: golpear
puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y
la exposición al sol para evitar un posible
cambio en el color original de los
muebles.
No será responsabilidad de
Notável Móveis problemas que se
originen en el uso de los productos de
forma inapropiada o ruptura del mueble
en función de exceso de peso mediante
la colocación de piedras de granito,
mármol y otros.
- El peso soportado por cada
estante debe cumplir con los valores
indicados en la ilustración.
Tampoco serán responsabilidad
de Notável Muebles los problemas que
se originan en:
- Instalaciones eléctricas o
hidráulicas.
- Acciones de termitas u otras
plagas.
- Almacenamiento y cambio del
mueble en locales inapropiados y no
fumigados periódicamente.
- Todo y cada corte o cambio en
los muebles.
- Uso de productos de limpieza o
abrasivos no recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se
recomienda que la limpieza de los
muebles sea hecha como sigue:
En las partes externas (puertas,
laterales y frontales de cajón), internas,
vidrios y espejos, la limpieza debe ser
hecha con paño limpio y ligeramente
humedecido con agua y jabón suave. A
continuación, se debe pasar un paño
limpio y seco.
En el caso del traslado del mueble
a otro sitio, esto sólo puede ocurrir a
través de profesionales especializados,
y para el manejo del mueble se requiere
que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues
daños en la manipulación y el transporte
no están cubiertos por la garantía.
WARRANTY TERM
This warranty shall be applied
within the time limits specified herein, by
presentation of this certificate and
invoice.
In order for the product to be
covered by the warranty provided in this
document, the client should follow the
following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out
according to the instructions in the
assembly manual which is supplied with
the product at the time of delivery.
For proper use and conservation
of this furniture, mistreatment should be
avoided, such as hitting doors and
drawers, dragging or scratching the
furniture, excessive moisture or heat to
avoid possible changes in its original
color.
Problems from improper use of
the products as breaking of the furniture
due to the excess weight by installation
of granite, marble, and others will not be
the responsibility of Notável Móveis
- The weight withstood by each
shelf/drawer must comply with the
values indicated in illustration.
It will not be responsibility of the
Notável Móveis either problem from:
- E l e c t r i c a l o r h y d r a u l i c
installations.
- Actions of termites or other pests.
- Storage and moving of the
furniture in inappropriate places and not
fumigated periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or
abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended
that the furniture be cleaned this way:
In the outer parts (doors, sides
and drawer front), inside, glass and
mirrors, the cleaning should be done with
a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry
cloth should be used.
In case of transfer of the furniture
to a different place, this can only be done
by specialized professionals, and for the
moving of the furniture it is necessary
that it is lifted off the ground. It should not
be dragged because malfunctions due to
handle and moving are not covered by
the warranty.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC.”
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6x30mm WOODEN DOWEL
14
CÓDIGO:270
CODIGO:270
CODE:270
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
B
PARAFUSO MINIFIX 5x31mm
TORNILLO MINIFIX 5x31mm
5x31mm MINI-FIX SCREW
4
CÓDIGO:324
CODIGO:324
CODE:324
C
TAMBOR MINIFIX 12x9mm
BARRIL MINIFIX 12x9mm
12x9mm MINI-FIX BARREL
4
CÓDIGO:286
CODIGO:286
CODE:286
D
PREGO 23x4mm
CLAVO 23x4mm
23x4mm NAIL
40
CÓDIGO:268
CODIGO:268
CODE:268
X
PARAFUSO 4x12mm CABEÇA PANELA
TORNILLO 4x12mm CABEZA SARTÉN
4x12mm PAN HEAD SCREW
44
CÓDIGO:13
CODIGO:13
CODE:13
R
TAPA FURO ADESIVO 15mm
BOLSILLO ADHESIVO 15mm
ADHESIVE HOLE POCKET 15mm
4
CÓDIGO:119
CODIGO:119
CODE:119
TT
CANTONEIRA 15x15x40mm
ANGULAR 15x15x40mm
15x15x40mm ANGLE
3
CÓDIGO:45
CODIGO:45
CODE:45
PE
PÉ PLÁSTICO 100x50x40mm
PATA PLÁSTICA 100x50x40mm
100x50x40mm PLASTIC FOOT
4
CÓDIGO:617
CODIGO:617
CODE:617
N
PAR CORREDIÇA TELESCOPICA 400mm
PAR DE CORREDIZA TELESCÓPICO 400mm
TELESCOPIC SLIDE PAIR 400mm
1
CÓDIGO:1532
CODIGO:1532
CODE:1532
TA
CANTONEIRA PLÁSTICA 2 FUROS 20x20mm
ANGULAR PLÁSTICA 2 AGUJEROS 20x20mm
PLASTIC CORNER 2 HOLES 20x20mm
4
CÓDIGO:1916
CODIGO:1916
CODE:1916
PH
PARAFUSO 3,5x40mm CABEÇA FLANGEADA
TORNILLO 3,5x40mm CABEZA BRIDADA
3,5x4mm FLANGED HEAD SCREW
22
CÓDIGO:1572
CODIGO:1572
CODE:1572
S
PUXADOR PLÁSTICO VPS 716mm
MANIJA PLÁSTICA VPS 716mm
716mm VPS PLASTIC HANDLE
1
CÓDIGO:1741
CODIGO:1741
CODE:1741

PÁGINA | PAGINA | PAGE: 02
1
2
1
2
10 1
10
1
6
67
10
1
6
7
7
10
2
3
1
10
1
2
3
10
1
9
9
10
1
4
4
N 2
PASSO 01
PASO 01
STEP 01
1 - Para montagem das corrediças nas gavetas é necessário
primeiramente separar o conjunto
2 - Levante a trava indicada no desenho abaixo e puxe a peça
1 até separá-las totalmente.
1. Para montaje de las corredizas en los cajones es necesario
primeramente apartar el conjunto.
2. Levante la traba indicada en el dibujo abajo y tire la pieza 1
hasta apartarlas totalmente.
1 - To assemble the slides in the drawers, it is necessary to
first separate the set
2 - Lift the lock indicated in the drawing below and pull part 1
until they are completely separated.
X4
A 6
PASSO 03
PASO 03
STEP 03
1 - Insira as cavilhas A (6x30mm) nas peças 6 e 7.
1 - Introduzca los tacos A (6x30mm) en las partes 6 y 7.
1 - Insert the dowels A (6x30mm) into parts 6 and 7.
A 4
N 2
PASSO 02
PASO 02
STEP 02
1 - Insira as cavilhas A (6x30mm) nas peças 1 e 10.
2 - Alinhe a corrediça N nas marcações das peças 1 e 10 e
fixe-as com os parafusos X (4x12mm).
1 - Introduzca los tacos A (6x30mm) en las partes 1 y 10.
2 - Alinee el patín N en las marcas de las piezas 1 y 10 y fíjelo
con los tornillos X (4x12mm).
1 - Insert the dowels A (6x30mm) into parts 1 and 10.
2 - Align the slide N on the markings of parts 1 and 10 and
secure them with the X screws (4x12mm).
PASSO 04
PASO 04
STEP 04
1 - Fixe-a cantoneira TT na marcação da peça 6 com os
parafusos X (4x12mm).
2 - Encaixe as peças 1 e 10 na peça 6 e fixe-as utilizando os
parafusos PH (3,5x40mm).
1 - Fije el soporte angular TT a las marcas de la pieza 6 con
los tornillos X (4x12mm).
2 - Encaje las piezas 1 y 10 en la pieza 6 y fíjelas con los
tornillos PH (3,5x40mm).
1 - Fix the TT angle bracket on the part 6 with the X screws
(4x12mm).
2 - Insert parts 1 and 10 into part 6 and fix them using the PH
screws (3.5x40mm).
X2
TT 1
PASSO 05
PASO 05
STEP 05
1 - Fixe as cantoneiras TT nos topos da peça 7 com os
parafusos X (4x12mm) e encaixe-a peça 7 nas peças 1, 6 e
10 fixando-as com os parafusos X (4x12mm).
1 - Fije los ángulos TT en la parte superior de la pieza 7 con
los tornillos X (4x12mm) y monte la pieza 7 en las piezas 1, 6
y 10 fijándolas con los tornillos X (4x12mm).
1 - Fix the TT angles on the tops of part 7 with the X screws
(4x12mm) and fit part 7 to parts 1, 6 and 10 fixing them with
the X screws (4x12mm).
X10
TT 2
PH 4
PASSO 06
PASO 06
STEP 06
1 - Encaixe as peças 2 e 3 entre as peças 1 e 10. Em seguida
e fixe-as com os parafusos PH (3,5x40mm).
1 - Coloque las piezas 2 y 3 entre las piezas 1 y 10, y fíjelas
con tornillos PH (3,5x40mm).
1 - Fit parts 2 and 3 between parts 1 and 10, then secure them
with the PH screws (3.5x40mm).
PH 8
PASSO 07
PASO 07
STEP 07
1 - Alinhe os pés PE nos rodapés 2 e 3 e nas laterais 1 e 10.
Fixe-os com os parafusos X (4x12mm).
1 - Alinee los pies de PE a los zócalos 2 y 3 y a los laterales 1
y 10. Fíjelos con los tornillos X (4x12mm).
1 - Align the PE feet on the baseboards 2 and 3 and on the
sides 1 and 10. Fix them with the X screws (4x12mm).
X12
PE 4
PASSO 08
PASO 08
STEP 08
1 - Encaixe as peças 9 entre as peças 1 e 10. Em seguida e
fixe-as com os parafusos PH (3,5x40mm).
1 - Colocar las piezas 9 entre las piezas 1 y 10, luego fijar con
tornillos PH (3,5x40mm).
1 - Fit parts 9 between parts 1 and 10, then secure them with
the PH screws (3.5x40mm).
PASSO 09
PASO 09
STEP 09
1 - Fixe os minifix B (5x31mm) na peça 4.
2 - Encaixe a peça 4 nas peças 1 e 10. Encaixe os tabores
minifix C nas peças 1 e 10 e gire até travar.
3 - Cole os adesivos R sobre os tambores C.
1 - Fijar el minifix B (5x31mm) en la pieza 4.
2 - Conecte la pieza 4 a las piezas 1 y 10. Conecte las
lengüetas del minifix C a las piezas 1 y 10 y gire hasta que se
bloqueen.
3 - Pegue las pegatinas R en los tambores C.
1 - Attach the minifix B (5x31mm) to part 4.
2 - Fit part 4 to parts 1 and 10. Fit the minifix C tabs to parts 1
and 10 and turn them until they lock.
3 - Glue the R stickers over the C drums.
PH 8
B 4
C 4
R 4

PÁGINA | PAGINA | PAGE: 03
16
21
22
22
22
15
22
21
10
1
6
18
3
ACOMPANHE A NOTÁVEL MÓVEIS NAS REDES SOCIAIS.
SIGA EL NOTAVEL MOVEIS EN LAS REDES SOCIALES.
FOLLOW THE NOTAVEL MOVEIS ON THE SOCIAL NETWORKS
/NOTAVELMOVEIS @NOTAVELMOVEIS
PASSO 10
PASO 10
STEP 10
1 - Encaixe as cavilhas A (6x30mm) no topo das peças 22.
2 - Fixe o traseiro de gaveta 15 nas laterais 22 com os
parafusos PH (3,5x40mm).
3 - Encaixe e fixe o puxador S com os parafusos X (4x12mm)
na face interna da frente de gaveta 21.
1 - Coloque las clavijas A (6x30mm) en la parte superior de las
piezas 22.
2 - Fije el respaldo del cajón 15 en los laterales 22 con los
tornillos PH (3,5x40mm).
3 - Monte y fije el tirador S con los tornillos X (4x12mm) en el
lado interior del frente del cajón 21.
1 - Fit the pegs A (6x30mm) to the top of the parts 22.
2 - Fix the drawer back 15 on the sides 22 with the screws PH
(3,5x40mm).
3 - Fit and fix the handle S with the screws X (4x12mm) on the
inner side of the drawer front 21.
X4
S 1
A 4
PH 2
D15
TA 4
PASSO 11
PASO 11
STEP 11
1 - Encaixe a peça 21 no conjunto montado no passo anterior.
2 - Fixe a peça 21 nas peças 22 utilizando as cantoneiras TA
com os parafusos X (4x12mm).
3 - Em seguida, alinhe o fundo 16 no conjunto e fixe-o com os
pregos D.
4 - Encoste a corrediça na frente de gaveta e no fundo e fixe-a
nas laterais com os parafusos X (4x12mm).
1 - Colocar la pieza 21 en el conjunto montado en el paso
anterior.
2 - Fije la pieza 21 en las piezas 22 utilizando los ángulos TA
con los tornillos X (4x12mm).
3 - A continuación, alinee el fondo 16 en el conjunto y fíjelo
con los clavos D.
4 - Coloque la guía contra el frente y el fondo del cajón y fíjela
a los lados con los tornillos X (4x12mm).
1 - Fit part 21 into the assembly assembled in the previous
step.
2 - Fix part 21 on the parts 22 using the TA angles with the X
screws (4x12mm).
3 - Then align the bottom 16 on the assembly and fix it with the
D nails.
4 - Place the runner against the drawer front and bottom and
fix it on the sides with the X screws (4x12mm).
X12
N 2
D25
PASSO 13
PASO 13
STEP 13
1 - Encaixe a gaveta através das corrediças.
1 - Encaje el cajón a través de las guías.
1 - Fit the drawer through the runners.
PASSO 12
PASO 12
STEP 12
1 - ATENÇÃO: Antes de fixar o fundo verifique o esquadro do
produto.
2 - Alinhe o fundo 18 nas peças 1, 3, 6 e 10 e fixe-as com os
pregos D.
1 - ATENCIÓN: Antes de fijar la base, compruebe el soporte
del producto.
2 - Alinee la base 18 en las partes 1, 3, 6 y 10 y fíjelas con
clavos D.
1 - WARNING: Before fixing the bottom, check the product's
square.
2 - Align the bottom 18 on parts 1, 3, 6 and 10 and fix them
with D nails.
