Num'axes Canicom 800 User manual

Guide d’utilisation Fr -3
User’s guide Gb - 19
Manual de instrucciones Es - 35
Gebrauchsanleitung D-51
Manuale d’uso It - 69
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 1

NUM’AXES
déclare que
declares that
les colliers de dressage
training collars
CANICOM 800 – CANICOM 1500
satisfont à toutes les dispositions de la Directive N° 1999/5/CE
du 07/04/99 du Conseil Européen
comply to all dispositions of the European Council Directives below N° 1999/5/CE
et sont conformes aux normes suivantes
and comply with standards below :
ETSI EN 300 220
DECLARATION « CE » DE CONFORMITE
« EC » DECLARATION OF CONFORMITY
Directive R&TTE 1999/5/CE
NUM’AXES
745 rue de la Bergeresse – Z.A.C. des Aulnaies – BP 30157
45161 OLIVET CEDEX – FRANCE
Tél. + 33 2 38 63 36 56 / Fax + 33 2 38 63 31 00
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 2

Guide d’utilisation Fr - 3
Tout porteur d’appareil individuel d’assistance cardiaque (stimulateur cardiaque, pacemaker ou
défibrillateur) est invité à prendre les précautions d’usage dans l’utilisation du CANICOM 800 ou du
CANICOM 1500.
Ces appareils émettent des champs magnétiques statiques (aimant situé dans la télécommande)
ainsi que des ondes électromagnétiques hautes fréquences (fréquence = 869 Mhz, puissance Maxi
d’émission = 250 Mw pour le CANICOM 800 et 500 Mw pour le CANICOM 1500).
Ces appareils répondent à la norme européenne ETSI EN 300 220.
Nous vous remercions d’avoir choisi un appareil de la gamme NUM’AXES.
Avant d’utiliser le CANICOM 800 ou le CANICOM 1500, lire attentivement les explications de ce guide que
vous conserverez pour toute référence ultérieure.
AVERTISSEMENT
Avant la mise en place du collier CANICOM, il est recommandé de faire examiner votre chien par un
vétérinaire afin de vérifier qu’il n’y a pas de contre-indications.
Vérifiez régulièrement le cou de votre chien car les frottements répétés des électrodes sur la peau
peuvent parfois provoquer des irritations. Dans ce cas, retirez-lui le collier jusqu’à leur disparition
complète.
Commencez toujours par le niveau de stimulation le plus faible et déterminez le niveau d’intensité à
partir duquel votre chien réagit en augmentant progressivement.
N’hésitez pas à faire appel aux conseils d’un dresseur professionnel pour un dressage adapté à votre
chien.
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 3

Fr - 4
Table des matières age
Composition du CANICOM 800 .......................................................................................... 5
Composition du CANICOM 1500 ........................................................................................ 5
Présentation du produit ..................................................................................................... 5
Première mise en service .................................................................................................. 7
Utilisation de la télécommande ......................................................................................... 10
Usure/remplacement de la ou des pile(s) de la télécommande ..................................... 11
Usure/remplacement de la pile du ou des collier(s) récepteur(s) ................................... 12
Changement des électrodes .............................................................................................. 13
Vérification de votre CANICOM 800/CANICOM 1500 ........................................................ 13
Pour obtenir les meilleures performances ....................................................................... 13
Ajustement du collier ......................................................................................................... 14
L’initiation au collier d’éducation ........................................................................................ 14
La différence entre la stimulation « continue » et la stimulation « flash » .................... 14
Précautions d’emploi .......................................................................................................... 15
Entretien ............................................................................................................................. 15
En cas de dysfonctionnement ............................................................................................ 15
Caractéristiques techniques .............................................................................................. 16
Autonomie du collier CANICOM........................................................................................... 17
arantie ............................................................................................................................... 17
Conditions de garantie ....................................................................................................... 17
Accessoires ......................................................................................................................... 18
Collecte et recyclage de votre appareil en fin de vie.......................................................... 18
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 4

Fr - 5
Composition du CANICOM 800
- 1 ou 2 collier(s) CANICOM équipé(s) d’électrodes courtes
- 1 ou 2 pile(s) lithium 3 Volts CR2 pour le(s) collier(s)
- 1 télécommande CANICOM 800 équipée d’une pile lithium 3 Volts CR2
- 1 lampe néon test
- 1 ou 2 jeu(x) d’électrodes longues
- 1 dragonne
- 1 DVD
- ce guide d’utilisation
Composition du CANICOM 1500
- 1, 2, 3 ou 4 collier(s) CANICOM équipé(s) d’électrodes courtes
- 1, 2, 3 ou 4 ou pile(s) lithium 3 Volts CR2 pour le(s) collier(s)
- 1 télécommande CANICOM 1500 équipée de deux piles alkalines LR06
- 1 lampe néon test
- 1, 2, 3 ou 4 jeu(x) d’électrodes longues
- 1 dragonne
- 1 DVD
- ce guide d’utilisation
résentation du produit
2 électrodes
(courtes ou longues)
Voyant Marche/Arrêt
+ indicateur de réception radio
+ témoin d’usure de pile
Repère rouge : emplacement de
l’interrupteur magnétique
pour la mise en marche/arrêt
et le codage
Collier récepteur - Fig. 1
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 5

Touche Booster
Ecran LCD
touche de sélection
chien B
collier sangle jaune
touche de sélection
chien A
collier sangle noire
Repère :
emplacement de
l’aimant pour la mise
en Marche/Arrêt
du collier et le
(re)codage
Bip sonore
Stimulations flash
inférieures
à 1 seconde
Stimulations
continues limitées
à 8 secondes
Bouton
Marche/Arrêt
+
éclairage afficheur
Télécommande CANICOM 800 - Fig. 2
Touche Booster
Ecran LCD
Réglage du niveau
des stimulations
touche de sélection
chien 4
collier sangle bleue
touche de sélection
chien 1
collier sangle noire
Repère :
emplacement de
l’aimant pour la mise
en Marche/Arrêt
du collier et le
(re)codage
Bip sonore
Stimulations
flash inférieures
à 1 seconde
Stimulations
continues limitées
à 8 secondes
Bouton
Marche/Arrêt
+
éclairage afficheur
Télécommande CANICOM 1500 - Fig. 3
Réglage
du niveau
des stimulations
touche de sélection
chien 2
collier sangle jaune
touche de sélection
chien 3
collier sangle orange
Fr - 6
Témoin d’usure
de la pile
Témoin d’usure
de la pile
Indicateur
d’émission radio
Indicateur
d’émission radio
Indicateur
du niveau
de stimulation :
de 1 à 15
Indicateur
du niveau
de stimulation :
de 1 à 18
Indicateur de sélection du
collier A ou B
Indicateur de sélection du
collier 1, 2, 3 ou 4
Ecran LCD télécommande CANICOM 800 - Fig. 4 Ecran LCD télécommande CANICOM 1500 - Fig. 5
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 6

Fr - 7
remière mise en service
◆Mise en place de la pile dans le collier CANICOM
- Dévissez les 4 vis du couvercle du collier CANICOM à l’aide d’un tournevis.
- Insérez la pile 3V Lithium CR2 en respectant la polarité indiquée près du logement de la pile
(cf. Fig. 6).
- Un bip sonore (son grave) est émis, indiquant une mise en place correcte de la pile.
Si vous n’entendez aucun bip après avoir inséré la pile, ôtez-la immédiatement de son support.
Vérifiez sa polarité avant une nouvelle insertion.
- Avant de replacer le couvercle, contrôlez la présence du joint d’étanchéité dans sa rainure.
- Repositionnez le couvercle.
- Revissez modérément les 4 vis.
Polarité « - » de la pile
Polarité « + » de la pile
Joint d’étanchéité
◆Mettre en/hors service la télécommande
La pile est déjà présente dans la télécommande lorsque vous achetez le produit.
-Mise en service : appui prolongé de 1 seconde sur le bouton rouge Marche/Arrêt situé
sur le côté de la télécommande. Des indications apparaissent sur l’écran LCD.
-Mise hors service : appui prolongé de 1 seconde sur le bouton rouge Marche/Arrêt .
L’écran LCD s’éteint.
◆Mettre en/hors service le ou les collier(s) récepteur(s)
Un aimant situé dans la télécommande permet de mettre en ou hors service le collier CANICOM.
-Mise en service : mettre en contact le repère situé sur le côté gauche de la télécommande avec
le repère rouge du collier pendant une durée de 1 seconde
(cf. Fig. 7 ou 8) . Le voyant du collier
s’allume puis clignote en vert : le collier CANICOM est en
Marche.
( (
( (
Fig. 6
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 7

Fr - 8
-Mise hors service : mettre en contact le repère situé sur le côté gauche de la télécommande
avec le repère rouge du collier pendant une durée de 1 seconde
(cf. Fig. 7 ou 8) . Le voyant du
collier passe de la phase clignotement vert au rouge continu, puis il s’éteint : le collier est à
l’
Arrêt.
Procédez de la même façon pour chaque collier.
Pour préserver les piles situées dans la télécommande et dans le collier, il est nécessaire de les
mettre hors service dès que vous ne les utilisez plus.
Mise en/hors service du
collier récepteur
avec une télécommande
CANICOM 800
Fig. 7
Mettre physiquement en
contact ces 2 zones pendant
une durée d’une seconde
Mise en/hors service du
collier récepteur
avec une télécommande
CANICOM 1500
Fig. 8
Mettre physiquement en
contact ces 2 zones pendant
une durée d’une seconde
◆Codage de la télécommande et du ou des collier(s)
Le codage de la télécommande avec le ou les collier(s) permet de coupler votre télécommande avec le
ou les collier(s) fourni(s) (vous pouvez acquérir les colliers supplémentaires ultérieurement).
IMPORTANT : avant de débuter le codage (première mise en service du collier ou recodage),
assurez-vous qu’aucune autre personne proche de vous n’utilise son CANICOM 800/CANICOM
1500 ou tout autre produit de la gamme NUM’AXES. Votre collier pourrait enregistrer le code de
cette télécommande voisine. Si cela se produit, procédez à nouveau au codage de la
télécommande avec le collier.
Pour le CANICOM 800 :
Collier A = collier à sangle noire – Collier B = collier à sangle jaune
Pour le CANICOM 1500 :
Collier 1 = collier à sangle noire – Collier 2 = collier à sangle jaune
Collier 3 = collier à sangle orange – Collier 4 = collier à sangle bleue
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 8

Fr - 9
Procédure de codage lors de la 1ère mise en service :
Attention, si vous possédez plusieurs colliers, vous devez les coder l’un après l’autre.
Pour coder le collier « A » ou « 1 » à sangle noire :
1. Mettre en service la télécommande : appui prolongé de 1 seconde sur le bouton rouge Marche/Arrêt
situé sur le côté de la télécommande.
2. Sélectionner le collier « A » ou « 1 » par un appui bref sur la touche « A » ou « 1»de la
télécommande (A ou 1 apparaît en bas de l’écran LCD)
3. Mettre en service le collier que vous souhaitez coder : mettre en contact pendant 1 seconde le
repère situé sur le côté gauche de la télécommande avec le repère rouge du collier.
4. Eloigner la télécommande du collier.
5. Appuyer sur la touche de la télécommande. Un bip sonore est émis, le collier est codé avec votre
télécommande.
Dans le cas où vous possédez un 2ème, 3ème ou 4ème collier, renouvelez la procédure de codage
pour chaque collier.
Procédure de recodage (pour tous les codages autres que celui effectué lors de la 1ère mise en
service) :
Attention, si vous possédez plusieurs colliers, vous devez les recoder l’un après l’autre.
Pour recoder le collier « A » ou « 1 » à sangle noire :
1. Mettre en service la télécommande : appui prolongé de 1 seconde sur le bouton rouge Marche/Arrêt
situé sur le côté de la télécommande.
2. Sélectionner le collier « A » ou « 1 » par un appui bref sur la touche « A » ou « 1 » de la
télécommande (A ou 1 apparaît en bas de l’écran LCD)
3. Collier en position « hors service » (arrêt, voyant éteint) : mettre en contact pendant 6 secondes
le repère situé sur le côté gauche de la télécommande avec le repère rouge du collier. Le voyant du
collier s’allume en vert fixe, puis passe au rouge clignotant.
4. Eloigner la télécommande du collier.
5. Appuyer sur la touche de la télécommande. Un bip sonore est émis, le collier est recodé avec votre
télécommande.
Dans le cas où vous souhaitez recoder un 2ème, 3ème ou 4ème collier, renouvelez la même procédure
pour chaque collier.
◆Reprogrammer un collier
Vous pouvez recoder votre ou vos collier(s) indéfiniment, soit avec la même télécommande, soit avec
une nouvelle télécommande de la gamme CANICOM.
Cf. Procédure de recodage.
( (
( (
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 9

Fr - 10
Utilisation de la télécommande

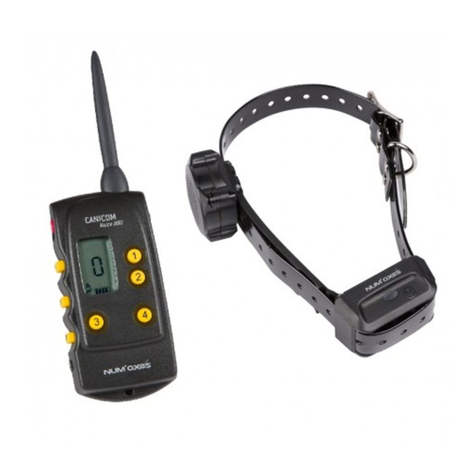

La télécommande CANICOM 800 est conçue pour piloter 1 ou 2 collier(s).
La télécommande CANICOM 1500 est conçue pour piloter 1, 2, 3 ou 4 collier(s).
Avant toute action (bip sonore ou stimulation), vous devez sélectionner le chien sur lequel vous
souhaitez agir :
- chien A (collier à sangle noire) ou B (collier à sangle jaune) pour le CANICOM 800
- chien 1 (collier à sangle noire), 2 (collier à sangle jaune), 3 (collier à sangle orange) ou 4 (collier à
sangle bleue) pour le CANICOM 1500
Pour sélectionner le chien sur lequel vous voulez agir, procédez de la façon suivante :
Pour le CANICOM 800 : appui bref sur la touche A ou B de la télécommande (la lettre A ou B apparaît
en bas de l’écran LCD).
Pour le CANICOM 1500 : appui bref sur la touche 1, 2, 3 ou 4 de la télécommande (le chiffre 1, 2, 3 ou 4
apparaît en bas de l’écran LCD).
❖Touche : avertissement sonore
L’appui sur la touche « Bip sonore » vous permet de commander à distance un avertissement sonore
sur le collier. Il n’y a pas de limitation de temps de cette fonction : des bips sonores sont émis tant que
vous appuyez sur cette touche.
Un symbole « émission » apparaît sur l’écran LCD de la télécommande, le voyant du collier passe du vert
clignotant au vert fixe pendant toute la durée d’appui sur cette touche.
Il est possible d’utiliser l’avertissement sonore de plusieurs façons en fonction de la méthode de
dressage que vous utilisez.
Il peut :
- servir à avertir le chien de son erreur,
- attirer son attention à distance, …
Il est très important de l’utiliser toujours de la même façon afin de ne pas perturber votre chien.
❖Touche F : stimulation Flash
L’appui sur le bouton « F » vous permet de mettre en garde à distance votre chien par l’envoi de
stimulations délivrées de façon brève par les deux électrodes du collier, pendant une durée définie de
moins d’une seconde.
Un symbole « émission » apparaît sur l’écran LCD de la télécommande ; le voyant du collier passe du vert
clignotant au rouge fixe le temps de la sanction.
❖Touche C : stimulation Continue
L’appui sur le bouton « C » vous permet de mettre en garde à distance votre chien par l’envoi de
stimulations délivrées de façon continue par les deux électrodes du collier, pendant une durée
équivalente à la durée de l’appui sur ce bouton, mais limitée à 8 secondes maximum. Un symbole
« émission » apparaît sur l’écran LCD de la télécommande ; le voyant du collier passe du vert clignotant
CANICOM 800-1500 INDICE CO8:CANICOM 800-1500 29/02/08 6:26 Page 10
