Oase biOrb User manual

Heater Set

5
2
biOrb Heater Set
A
BOB0038

5
3
B
BOB0039

5
4
biOrb Heater Set
C
BOB0040

5
5
D
BOB0041

5
6
biOrb Heater Set
E
BOB0042

5
7
F
BOB0043

-DE -
8
biOrb Heater Set
-DE -
Original Gebrauchsanleitung
WARNUNG
• Dieses Gerät kann von
Kindern ab 8 Jahren und
darüber sowie von Perso-
nen mit verringerten phy-
sischen, sensorischen
oder mentalen Fähigkei-
ten oder Mangel an Erfah-
rung und Wissen benutzt
werden, wenn sie beauf-
sichtigtoderbezüglichdes
sicheren Gebrauchs des
Gerätes unterwiesen wur-
den und die daraus resul-
tierenden Gefahren ver-
stehen.
• Kinder dürfen nicht mit
dem Gerät spielen.
• Reinigung und Benutzer-
wartung dürfen nicht von
Kindern ohne Beaufsichti-
gung durchgeführt wer-
den.
• Alle Geräte im Aquarium
ausschalten oder den
Netzstecker ziehen, bevor
Sie in das Wasser greifen.
• Gerät nicht verwenden,
wenn elektrische Leitun-
genoderGehäusebeschä-
digt sind.
• Eine beschädigte An-
schlussleitung kann nicht
ersetzt werden. Gerät
entsorgen.

-DE -
9
• Gerät nur anschließen,
wenn die elektrischen Da-
ten von Gerät und Strom-
versorgung übereinstim-
men. Die Gerätedaten be-
finden sich auf dem Ty-
penschild am Gerät, auf
der Verpackung oder in
dieser Anleitung.
• Vor Arbeiten am Gerät
Netzstecker ziehen.
SICHERHEITSHINWEISE
• Gerätnichtanderelektrischen Leitungtragenoder
ziehen.
• Leitungen geschützt vor Beschädigungen verlegen
und darauf achten, dass niemand darüber fallen
kann.
• Gehäuse des Gerätes oder zugehöriger Teile nur
öffnen, wenn indieser Anleitungausdrücklich dazu
aufgefordert wird.
• Nur die Arbeiten am Gerät durchführen, die indie-
ser Anleitung beschrieben sind. Wenn sich Pro-
blemenicht beheben lassen, eineautorisierteKun-
dendienststelle oder im Zweifelsfall den Hersteller
kontaktieren.
• Nur Original-Ersatzteile und –Zubehör für das Ge-
rät verwenden.
• Niemals technische Änderungen am Gerät vorneh-
men.
• Nur Heizer verwenden, die für den Einsatz im
Aquarium zugelassen sind. Geeignete Heizer erfül-
len die Anforderungen nach EN 60335-2-55.
• Steckerverbindungen vor Feuchtigkeit schützen.
• Gerät nur an einer vorschriftsmäßig installierten
Steckdose anschließen.
Warnhinweise in dieser Anleitung
VORSICHT
• Bezeichnet eine möglicherweise gefährliche
Situation.
• Bei Nichtbeachtung kann leichte oder geringfügige
Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder
der Vorbeugung möglicher Sach- oder Umweltschä-
den dienen.
Verweise in dieser Anleitung
5 A Verweis auf eine Abbildung, z. B. Abbil-
dung A.

-DE -
10
biOrb Heater Set

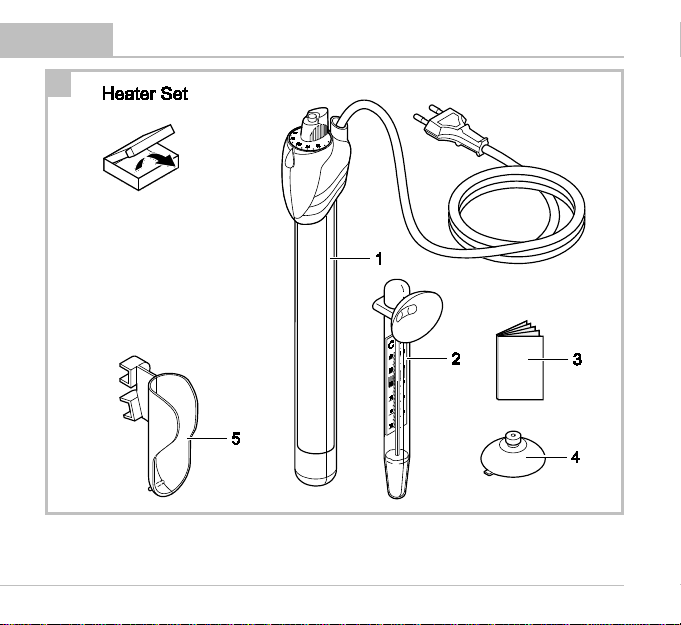

PRODUKTBESCHREIBUNG
• Lieferumfang auf Richtigkeit, Vollständigkeit und
Beschädigung kontrollieren.
5 A
biOrb Heater Set
Anzahl
1
Heizer
1
2
Thermometer mit Saugnapf
1
3
Gebrauchsanleitung Heater Set
1
4
Saugnapf für Halterung
2
5
Halterung für Heizer
1
WARNUNG
Lebensgefahr durch Ersticken.
Plastiktüten und Kleinteile von Kleinkindern und Ba-
bys fernhalten.
Bestimmungsgemäße Verwendung
biOrbHeaterSet,"Gerät" genannt, darf ausschließlich
wie folgt verwendet werden:
• Als thermostatgesteuerter Aquarium Heizer.
• Betrieb unter Einhaltung der technischen Daten.
Für das Gerät gelten folgende Einschränkungen:
• Nur in Räumen und für private aquaristische
Zwecke verwenden.
• Betrieb nur mit Wasser bei einer Wassertempera-
tur von +4 °C … +35 °C.
AUFSTELLEN UND ANSCHLIEßEN
HINWEIS
• Heizer mindestens bis zur Markierung für die Min-
desttauchtiefe ins Wasser tauchen.
• Der Heizer kann vollständig eingetaucht werden.
• Zur Montage des Heizers unbedingt die mitgelie-
ferteHalterungverwenden.DerHeizerdarfdieAc-
rylwand des Aquariums nicht berühren.
HINWEIS
Die gewünschte Wassertemperatur ist nur dann er-
zielbar, wenn die Heizleistung zur Wassermenge im
Aquarium passt ( → Technische Daten) und in einer
Zone mit gutem Wasserumlauf platziert ist.
So gehen Sie vor:

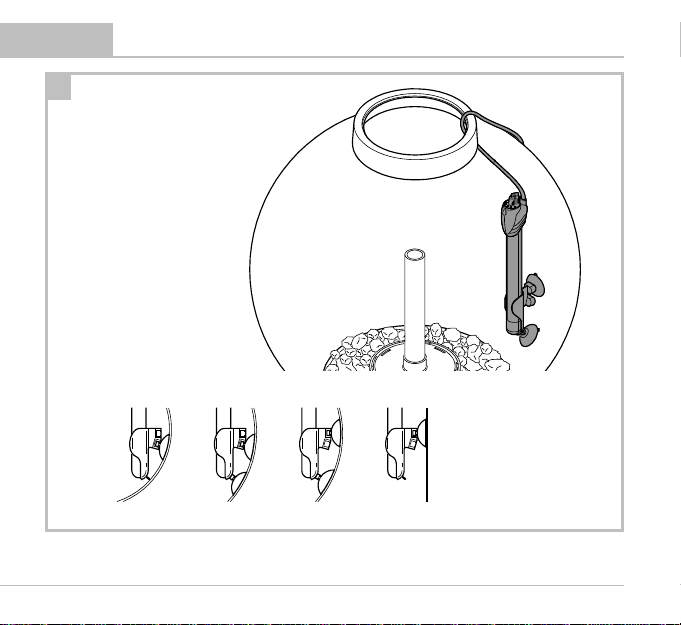

5 B, C, D, E

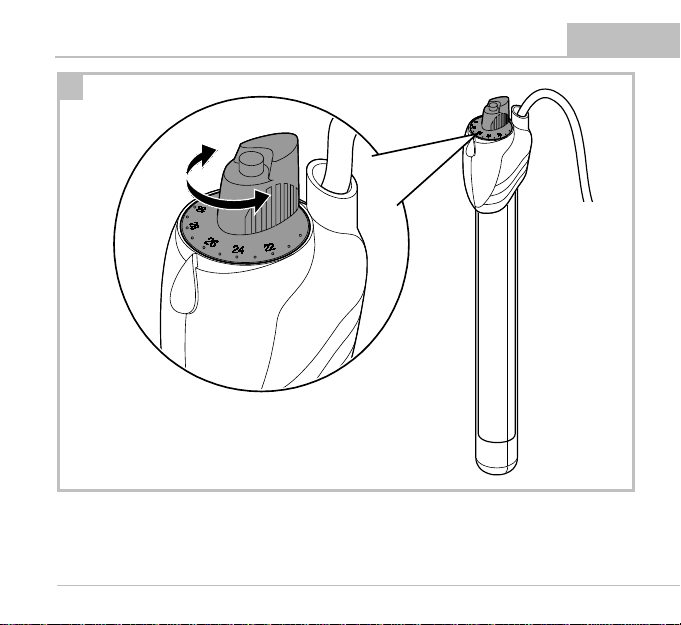

• Temperaturregler auf gewünschten Temperatur-
wert drehen.
• Eine der Optionen für die Befestigung der Halte-
rung im Aquarium auswählen.
• Mitgelieferte Saugnäpfe in Halterung hineindre-
hen.
– Auf die Ausrichtung der Laschen (nach oben
oder zur Seite) achten.
• Halterung auf Gerät klemmen.
• Gerät mit Heizelement zum Aquariumboden zei-
gend im gefüllten Aquarium an einer sauberen,

-DE -
11
glatten Oberfläche in Zone mit gutem Wasserum-
lauf platzieren.
• Thermometer gegenüber Heizer und auf etwa glei-
cher Höhe anbringen.
INBETRIEBNAHME
VORSICHT
Verletzungsgefahr durch heiße Oberfläche!
Körperteile können verbrannt werden oder ein
Brand kann entstehen.
• Vor allen Arbeiten Heizer vom Netz trennen und
abkühlen lassen.
HINWEIS
• Heizer erst anschließen, wenn er mindestens bis
zur Markierung für die Mindesttauchtiefe ins Was-
ser getaucht ist.
HINWEIS
• Erst den Heizer ausschalten und abkühlen lassen,
dann aus dem Wasser nehmen.
• Heizer nach Entnahme aus dem Wasser nicht un-
beaufsichtigt liegen lassen.
So gehen Sie vor:
5 F
• Circa 30 Minuten mit dem Einschalten warten, da-
mit der Thermostat sich an die Temperatur des
Wassers anpassen kann.
• Netzanschlussleitung so verlegen, dass sich eine
Tropfschlaufe bildet!
• Einschalten: Gerät mit dem Netz verbinden. Das
Gerät schaltet sich sofort ein.
• Ausschalten: Gerät vom Netz trennen.
Temperaturwerte prüfen
HINWEIS
Der Heizer schaltet sich selbständig ein und aus, um
die eingestellte Temperatur zu halten.
Ein Licht im Glaskolben zeigt an, dass der Heizer in
Funktion ist.
Licht und Heizer sind ausgeschaltet, wenn die einge-
stellte Temperatur erreicht ist.
So gehen Sie vor:
• Gerät etwa einen Tag in Betrieb lassen und dann
die Wassertemperatur mit dem mitgelieferten
Thermometer überprüfen.
• Gemessene Temperatur ist niedriger als einge-
stellt:
Wasserfluss um Gerät prüfen und Gerät ggf.
an Stelle mit weniger Behinderung des Wasserum-
laufs (z.B. durch Pflanzen) versetzen.
• Temperatur nach einiger Zeit erneut messen.

-DE -
12
biOrb Heater Set
• Temperaturunterschiedistnochzugroß:AmGerät
etwas höhere Temperatur einstellen.
• Temperatur nach einiger Zeit erneut messen.
• Einstellung ggf. erneut ändern.
• Gemessene Temperatur ist höher als eingestellt:
Am Gerät etwas niedrigere Temperatur einstellen.
• Temperatur nach einiger Zeit erneut messen.
• Einstellung ggf. erneut ändern.
REINIGUNG
Reinigen Sie das Gerät bei Bedarf mit klarem Wasser
und mit einem weichen Schwamm oder Tuch.
• Keine Reinigungsmittel oder chemische Lösungen
verwenden.
VERSCHLEIßTEILE
• Saugnapf
ENTSORGUNG
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt wer-
den.
• Gerät durch Abschneiden der Kabel unbrauchbar
machenundüber dasdafür vorgeseheneRücknah-
mesystem entsorgen.
ERSATZTEILE
Mit Originalteilen von OASE bleibt das Gerät sicher und
arbeitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf un-
serer Internetseite.
www.oase-livingwater.com/ersatzteile-ia

-DE -
13
STÖRUNGSBESEITIGUNG
Störung
Ursache
Abhilfe
Wasser wird nicht warm
Netzspannung fehlt
Netzspannung überprüfen
Gerät defekt
Gerät ersetzen
Wasser erhält nicht die einge-
stellte Temperatur
Wasserumlauf ungenügend
Temperatur prüfen
Gerät nicht kalibriert
Etwas höheren oder tieferen Wert
als auf Skala angegeben einstellen.
Heizleistung des Geräts, bezogen auf
Raumtemperatur oder zu erwärmende
Wassermenge, ist zu gering
Passendes Gerät wählen
TECHNISCHE DATEN
Bezeichnung
Wert
Bemessungsspannung
230 V AC, 50 Hz
Leistungsaufnahme
50 W
Stellbereich
20 °C … 33 °C
Abmessungen
∅ 23 mm × 178 mm

-DE -
14
biOrb Heater Set
SYMBOLE AUF DEM GERÄT
Wasserdicht bis 0,8 m Tiefe
Schutzklasse II, sichere elektrische Trennung vom Netz durch verstärkte
oder doppelte Isolierung
Im Innenraum verwenden
Nicht mit normalem Hausmüll entsorgen
Gebrauchsanleitung lesen und beachten
GARANTIE
Die OASE GmbH übernimmt für dieses von Ihnen er-
worbene OASE-Gerätfürdie Laufzeit von
24 Monaten
eine Garantie gemäß den nachstehend aufgeführten
Bedingungen. Die Garantie besteht neben den gesetz-
lichen Gewährleistungspflichten des Verkäufers und
lässt diese unberührt. Die gilt unbeschadet zwingen-
der gesetzlicher Haftungsvorschriften, wie zum Bei-
spiel nach dem Produkthaftungsgesetz, in Fällen des
Vorsatzes und der groben Fahrlässigkeit, wegen Ver-
letzung des Lebens, des Körpers oder der Gesundheit
durch die OASE GmbH oder ihre Erfüllungsgehilfen.
Dauer der Garantie
Die Laufzeit der Garantie beginnt mit dem Datum des
erstmaligen Kaufs des OASE-Geräts beim OASE-Fach-
händler. Durch die Inanspruchnahme der Garantie
oder den Weiterverkauf des OASE-Geräts wird die
LaufzeitderGarantiewederverlängertnocherneuert.
Garantieleistung
Die OASE GmbH gewährt eine Garantie für die ein-
wandfreie, dem Zweck entsprechende Funktionsfä-
higkeit und Brauchbarkeit des OASE-Geräts. Maßgeb-
lich ist hierbei der Stand von Wissenschaft und Tech-
nik zum Herstellungszeitpunkt. Das OASE-Gerät muss
denFehler,derdenSchadenverursachthat, bereitszu
diesem Zeitpunkt aufgewiesen haben.

-DE -
15
Im Garantiefall behält die OASE GmbH sich vor, das
OASE-Gerät unentgeltlich zu reparieren oder unent-
geltlichErsatzteilefürdasOASE-GerätodereinErsatz-
gerät zu liefern. Sollte der betreffende Gerätetyp des
OASE-Geräts nicht mehr hergestellt werden, behält
dieOASEGmbHsichvor,nacheigenerWahleinErsatz-
gerätausdem OASE-Sortiment zuliefern, dasdem be-
anstandeten Gerätetyp so nah wie möglich kommt.
Die Garantie gilt nur für Schäden an dem gekauften
OASE-Gerät selbst. Die Erstattung von Aufwendungen
für den Ein- und Ausbau und die Überprüfung, von
Schadensersatzansprüchen für Schäden, die nicht am
gekauften Artikel selbst aufgetreten sind, sowie For-
derungen nach entgangenem Gewinn oder wegen
Nutzungsausfalls sowie weitergehende Ansprüche für
Schäden und Verluste gleich welcher Art, die durch
das OASE-Gerät oder seinen Gebrauch verursacht
wurden, sind von der Garantie ausgeschlossen.
Ausschluss der Garantie
Ausgeschlossen von der Garantie sind Schäden, die
durch
• mechanische Beschädigungen durch Unfall, Fall
oder Stoß, oder
• höhere Gewalt oder Naturkatastrophen, insbeson-
dere, aber nicht abschließend bei Überschwem-
mungen, Bränden oder Frostschäden,
• fahrlässige oder mutwillige Zerstörung (zum Bei-
spiel durch Abschneiden des Steckersoder Kürzen
des Stromkabels), oder
• Missbrauch, unsachgemäßen oder nicht bestim-
mungsgemäßen Gebrauch, Einbau- und Bedie-
nungsfehler oder mangelnde Pflege (zum Beispiel
Verwendung ungeeigneter Putzmittel, unterlas-
sene Wartung, Kalkablagerungen), Überlastung
oder Nichtbeachtung der Benutzer hinweise/Ge-
brauchsanweisung, entstanden sind,
• durch eigene Reparaturbemühungen verschlim-
mert werden, sowie Schäden an
• Verschleißteilen wiezumBeispielLeuchtmittelund
Rotoren,
• zerbrechlichen Teilen, wie zum Beispiel Glas, Glüh-
lampen, und
• Verbrauchsmaterial, wie zum Beispiel Batterien
oder Filterschäume.
Bezüglich des sachgemäßen Gebrauchs verweist die
OASE GmbH auf die Gebrauchsanweisung, die Be-
standteil dieser Garantie ist.
Geltendmachung von Ansprüchen
Ansprüche aus der Garantie können innerhalb der
Laufzeit nur gegenüber der OASE GmbH, Tecklenbur-
ger Straße 161, 48477 Hörstel, Deutschland, geltend
gemacht werden. Hierfür schickt der Anspruchsteller
unter Übernahme der Versandkosten und des
TransportrisikosdasbeanstandeteGerätoderGeräte-
teil mit einer Kopie des Originalverkaufsbelegs des
OASE-Fachhändlers, dieser Garantieurkunde sowie
der schriftlichen Angabe des beanstandeten Fehlers
an die OASE GmbH.
Allgemeine Vorschriften
Für diese Garantie gilt deutsches Recht unter Aus-
schluss des Übereinkommens der Vereinten Nationen
über Verträge über den internationalen Warenkauf
(CISG).

-EN -
16
biOrb Heater Set
-EN -
Translation of the original Operating Instructions
WARNING
• This unit can be used by
children aged 8 and
above and by persons
with reduced physical,
sensoryormentalcapabil-
ities or lack of experience
and knowledge if they are
supervised or have been
instructed on how to use
the unit in a safe way and
they understand the haz-
ards involved.
• Do not allow children to
play with the unit.
• Only allow children to
carry out cleaning and
user maintenance under
supervision.
• Switch off all units in the
aquarium or disconnect
the power plugs of all
units before reaching into
the water.
• Donot usetheunitif elec-
trical cables or housings
are damaged.
• Adamagedconnectionca-
ble cannot be replaced.
Dispose of the unit.
• Only connect the unit if
the electrical data of the
unit and the power supply
correspond. The unit data
is to be found on the unit
type plate, on the packag-
ing or in this manual.

-EN -
17
• Disconnect the power
plug before carrying out
any work on the unit.
SAFETY INFORMATION
• Never carry or pull the unit by the electrical cable.
• Route cables such that they are protected from
damage and do not present a tripping hazard.
• Only open the unit housing or its attendant com-
ponents if this is explicitly specified in the operat-
ing instructions.
• Only carry out work on the unit that is described in
this manual. If problems cannot be overcome,
please contact an authorised customer service
point or, if in doubt, the manufacturer.
• Only use original spare parts and accessories for
the unit.
• Never carry out technical changes to the unit.
• Only use heaters that are approved for use aquari-
ums.Suitableheatersmeettherequirementsinac-
cordance with EN 60335-2-55.
• Protect the plug connection from moisture.
• Only connect the unit to a correctly fitted socket.
Warnings used in these instructions
CAUTION
• Indicates a possibly hazardous situation.
• Non-observance may lead to slight or minor inju-
ries.
NOTE
Information for the purpose of clarification or for
preventing possible damage to assets or to the envi-
ronment.
Cross-references used in these instructions
5 A reference to a figure, e.g. figure A.
PRODUCT DESCRIPTION
• Check that the contents are correct, complete and
undamaged.
5
A
biOrb Heater Set
Number
1
Heater
1
2
Thermometer with suction cup
1
3
Operating instructions Heater Set
1
4
Suction cup for holder
2
5
Holder for heater
1

-EN -
18
biOrb Heater Set
WARNING
Danger of suffocation.
Keep plastic bags and small parts out of reach of ba-
bies and young children.
Intended use
biOrb Heater Set, referred to as "unit", may only be
used as specified in the following:
• As a thermostat controlled aquarium heater.
• Operate in accordance with instructions.
The following restrictions apply to the unit:
• Onlyuseindoors andforaquaristic purposes inthe
home (not for commercial use).
• Onlyoperatewith waterat awatertemperature of
+4 °C to +35 °C.
INSTALLATION AND CONNECTION
NOTE
• Ensure that the heater is immersed in water at
least up to the minimum immersion depth mark-
ing.
• The heater can be completely immersed in water.
• Itisimportanttousethe supplied holder forfitting
the heater. Ensure that the heater does not make
contact with the acrylic wall of the aquarium.
NOTE
The desired water temperature can only be achieved
if the heating capacity of the heater is suitable for the
volume of water in the aquarium ( → Technical data)
and is positioned in an area with good water circula-
tion.
How to proceed:
5 B, C, D, E
• Turn the temperature controller to the desired
temperature value.
• Select one of the options for fastening the holder
in the aquarium.
• Insert the supplied suction cups into the holder by
twisting.
– Payattentiontothealignmentofthe tabs(they
should point upwards or to the side).
• Clamp the holder to the unit.
• Positionthe unitwiththeheatingelementpointing
towardsthefloor ofthefilled aquarium onaclean,
smoothsurfaceinanarea with goodwatercircula-
tion.
• Fit the thermometer opposite the heater at ap-
proximately the same height.

-EN -
19
COMMISSIONING/START-UP
CAUTION
Risk of injury from hot surface!
Risk of burning parts of the body or risk of fire.
• Disconnect the heater from the mains and allow it
to cool down before commencing any work.
NOTE
• Before connecting, ensure that the heater is im-
mersed in water at least up to the marking for the
minimum immersion depth.
NOTE
• Switch off the heater and allow it to cool down be-
fore removing it fromthe water.
• Do not leave the heater unattended after remov-
ing it from the water.
How to proceed:
5 F
• Wait approx. 30 minutes before switching on so
thatthe thermostat can adjust to thetemperature
of the water.
• Route the power connection cable such that it
forms a drip loop!
• Switching on: Connect the unit to the mains. The
unit switches on immediately.
• Switching off: Disconnect the unit from the mains.
Checking the temperature values
NOTE
The heater switches on and off automatically in order
to maintain the set temperature.
A light in the glass bulb indicates that the heater is
functioning.
The light and heater are switched off when the set
temperature is reached.
How to proceed:
• When the unit has been operating for about one
day, check the water temperature with the sup-
pliedthermometer.
• The measured temperature is lower than the set
temperature:
Check the water flow around the
unit and, if necessary, move the unit to a different
position where the water circulation is not ob-
structed by e.g. plants
• Measure thetemperature again after some time.
• The temperature difference is still too great: Set a
slightly higher temperature on the unit.
• Measure thetemperature again after some time.
• Change the setting againif necessary.
• The measured temperature is higher than the set
temperature:
Set a slightly lower temperature on
the unit.
• Measure thetemperature again after some time.
• Change the setting again if necessary.

-EN -
20
biOrb Heater Set
CLEANING
If necessary, clean the unit with clear water using a
soft sponge or cloth.
• Do not not use cleaning agents or chemical solu-
tions.
WEAR PARTS
• Suction cup
DISPOSAL
NOTE
Do not dispose of this unit with domestic waste.
• Render the unit unusable beforehand by cutting
the cables and dispose of the unit via the return
system provided for this purpose.
SPARE PARTS
The use of original parts from OASE ensures continued
safe and reliable op
eration of the unit.
Please visit our website for spare parts drawings and
spare parts.
www.oase-livingwater.com/spareparts-ia
