Oase ProfiLux LED 110 User manual

Gebrauchsanleitung DE
Operating instructions GB
Notice d'emploi FR
Instrucciones de uso ES
ProfiLux LED 110/DMX/02 (56267)
ProfiPlane LED 110/DMX/02 (56298)
ProfiLux LED 320/DMX/02 (50717)
ProfiRing LED 320/DMX/02 (50718)
ProfiPlane LED 320/DMX/02 (50719)
ProfiLux LED Spot 1500/DMX/02 (56388)
ProfiLux LED Flood 1500/DMX/02 (56391)
37744_04-14_GA_ProfiLED_110_320_1 1 11.04.2014 11:53:43

- -
2

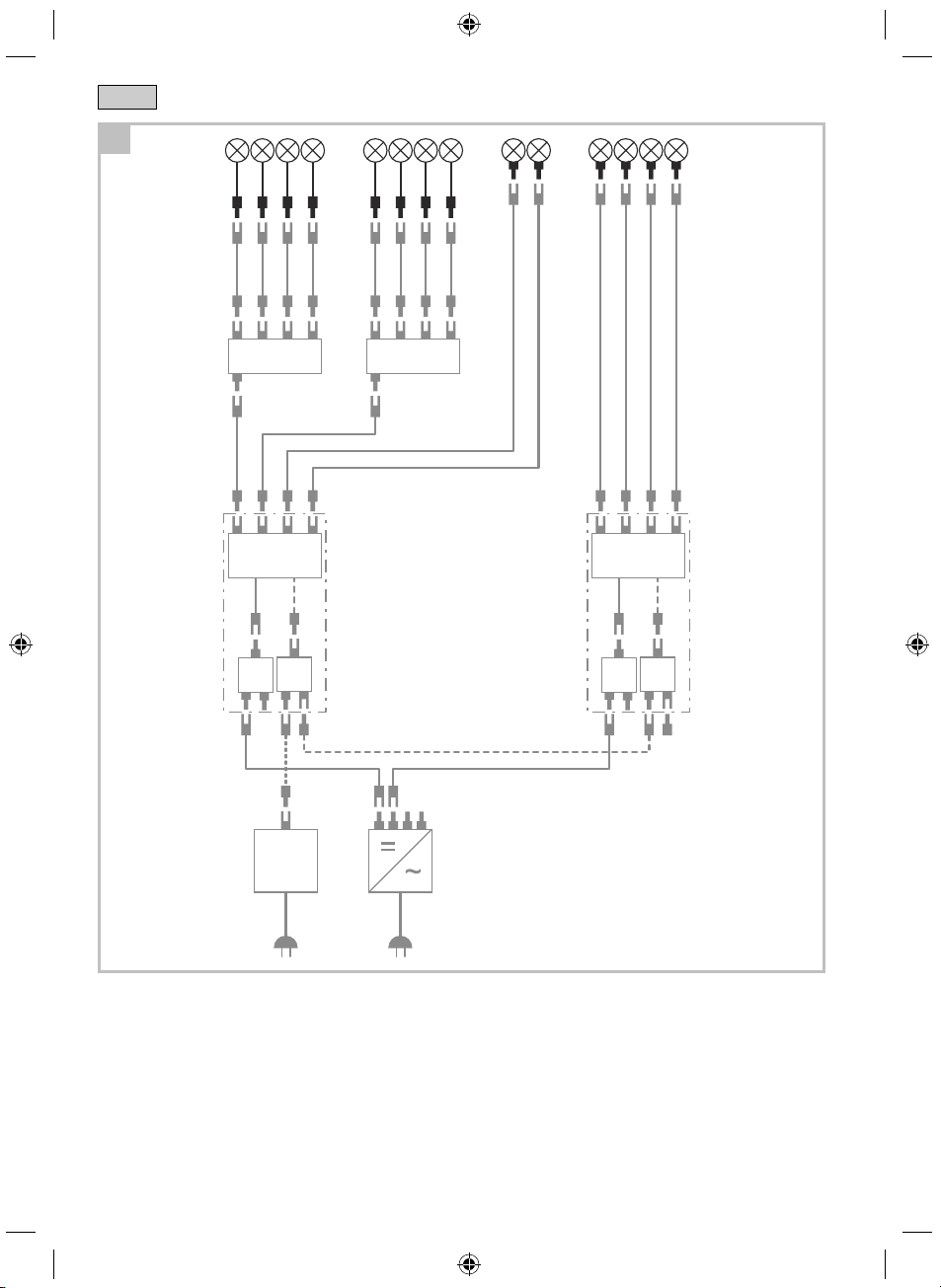

A
PLX0020
DMX
Controller
(WECS)
230 V AC
End plug
DMX
Underwater
LED Driver
DMX/02
DMX
Hybrid
Connection Box
Hybrid
Connection Box
24 V DCDMX
Underwater
LED Driver
DMX/02
Underwater
Power Supply
250/24V/01
230 V AC
24V
DC
24V
DC
37744_04-14_GA_ProfiLED_110_320_2 2 11.04.2014 11:53:45

- -
3
ProfiLux LED 110/DMX/02
B
PLX0010
C D
PLX0009 PLX0021
37744_04-14_GA_ProfiLED_110_320_3 3 11.04.2014 11:53:45

- -
4
ProfiPlane LED 110/DMX/02
E F
PLX0018 PLX0013
ProfiLux LED 320/DMX/02
G H
PLX0012 PLX0003
37744_04-14_GA_ProfiLED_110_320_4 4 11.04.2014 11:53:45

- -
5
ProfiPlane LED 320/DMX/02
I J
PLX0019 PLX0014
ProfiRing LED 320/DMX/02
K
L
PLX0015 PLX0016
37744_04-14_GA_ProfiLED_110_320_5 5 11.04.2014 11:53:45

- -
6
ProfiLux LED Spot 1500/DMX/02, ProfiLux LED Flood 1500/DMX/02
M N
PLX0017 PLX0008
O
PLX0004
37744_04-14_GA_ProfiLED_110_320_6 6 11.04.2014 11:53:45

- DE -
7
- DE -
Original Gebrauchsanleitung
Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts ProfiLux LED, ProfiRing LED, ProfiPlane LED ha-
ben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Wichtiger Hinweis für die störungsfreie Funktion.
A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.
→Verweis auf ein anderes Kapitel.
Lieferumfang
Typ Lieferumfang
ProfiLux LED 110/DMX/02 LED-Scheinwerfer mit Anschlusskabel
ProfiPlane LED 110/DMX/02 LED-Scheinwerfer mit Anschlusskabel
ProfiLux LED 320/DMX/02 LED-Scheinwerfer mit Anschlusskabel
ProfiPlane LED 320/DMX/02 LED-Scheinwerfer mit Anschlusskabel
ProfiLux LED 320/DMX/02 LED-Scheinwerfer mit Anschlusskabel
ProfiLux LED Spot 1500/DMX/02 LED-Scheinwerfer
ProfiLux LED Flood 1500/DMX/02
Produktbeschreibung
A
ProfiLux LED, ProfiRing LED, ProfiPlane LED ist ein leistungsstarker, weißer LED-Scheinwerfer, der unter Wasser
oder trocken aufgestellt werden kann. Der Scheinwerfer ist für die attraktive Beleuchtung von Beckenanlagen und Fon-
tänen geeignet. Das Gehäuse ist aus Edelstahl und daher auch für den Einsatz in Salzwasser und chlorhaltigem Was-
ser geeignet. (→Wasserqualität)
LEDs (Licht emittierende Dioden) erzeugen die Farben rot, grün, blau, weiß (RGBW). Ein integrierter Sensor über-
wacht die Betriebstemperatur und reduziert bei zu starker Erwärmung kontinuierlich den Lichtstrom. Dadurch wird die
Lebensdauer der LEDs erhöht.
Der Scheinwerfer unterstützt das DMX/RDM-Protokoll und wird über den OASE Underwater LED Driver/DMX/02 ange-
steuert. Über DMX/RDM lässt sich jede Farbe separat steuern. Dadurch sind verschiedene Farbeffekte möglich.
RDM (Remote Device Management) ist ein offener und bidirektionaler Protokollstandard für DMX-512 gesteuerte Ge-
räte. Über RDM kann das Gerät konfiguriert oder der Status abgefragt werden. Die Steuerung übernimmt WECS, ein
DMX-Controller von OASE.
37744_04-14_GA_ProfiLED_110_320_7 7 11.04.2014 11:53:46

- DE -
8
Bestimmungsgemäße Verwendung
ProfiLux LED, ProfiRing LED, ProfiPlane LED, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet
werden:
•Für den Einsatz über und unter Wasser.
•Betrieb unter Einhaltung der technischen Daten.
Für das Gerät gelten folgende Einschränkungen:
•Nur mit Geräten verbinden, die hierfür von OASE vorgesehen sind.
•Scheinwerfer nicht auf die Augen von Personen richten.
Sicherheitshinweise
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht
dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Gefahren durch die Kombination von Wasser und Elektrizität
•Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer
Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
•Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.
Vorschriftsmäßige elektrische Installation
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer
Elektrofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fach-
kraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler
Normen, Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung überein-
stimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anlei-
tung.
Sicherer Betrieb
•Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.
•Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich auf-
gefordert werden.
•Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autori-
sierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
37744_04-14_GA_ProfiLED_110_320_8 8 11.04.2014 11:53:46

- DE -
9
Aufstellen und Anschließen
Aufstellung planen
A
Die Abbildung zeigt beispielhaft ein Beleuchtungssystem. Varianten sind möglich.
•Den LED-Scheinwerfer nur an Komponenten mit kompatiblen Anschlüssen anschließen.
•Bei einem leistungsstärkeren Schaltnetzteil mit zusätzlichen Ausgängen kann das Beleuchtungssystem um Schein-
werfer erweitert werden.
•Anforderungen an das Schaltnetzteil:
−Elektronisches Schaltnetzteil mit galvanischer Trennung zwischen Primär- und Sekundärseite.
−Ausgangsspannung: 24 V DC
−Restwelligkeit: Maximal 5 %
•Befestigung LED-Scheinwerfer:
LED-Scheinwerfer Befestigung
ProfiLux LED 110/DMX/02 An Komet-Düse 10-12 oder 10-14
ProfiPlane LED 110/DMX/02 In OASE Bodeneinbautopf
ProfiLux LED 320/DMX/02 Mit Montagebügel auf festem Untergrund
ProfiPlane LED 320/DMX/02 In OASE Bodeneinbautopf
ProfiLux LED 320/DMX/02 An Komet-Düse 10-12 oder 10-14
ProfiLux LED Spot 1500/DMX/02
ProfiLux LED Flood 1500/DMX/02
Mit Montagebügel auf festem Untergrund
•Bildlegende:
ProfiLux LED 110/DMX/01
ProfiPlane LED 110/DMX/01
ProfiLux LED 320/DMX/01
ProfiPlane LED 320/DMX/01
ProfiLux LED Spot 1500/DMX/02
ProfiLux LED Flood 1500/DMX/02
Hybrid extension cable:
3 m Länge (50728)
7,5 m Länge (56403)
Verbindungskabel 24 V DC:
1 m Länge (12762)
3 m Länge (12552)
7,5 m Länge (12553)
15 m Länge (11720)
Verbindungskabel DMX:
1 m Länge (12368)
3 m Länge (12369)
10 m Länge (12372)
20 m Länge (12373))
Gerät aufstellen
Achtung! Starke optische Strahlung durch LEDs der Risikogruppe 2.
Mögliche Folgen: Schädigung der Augen.
Schutzmaßnahmen:
•Nicht dauerhaft und direkt in den eingeschalteten Scheinwerfer blicken.
•Scheinwerfer nicht auf Personen richten.
ProfiLux LED 110/DMX/02
1.
0.
So gehen Sie vor:
B, C
Den Scheinwerfer mit der Montageschelle an der Muffe für Komet 10-12 oder Komet 10-14 festschrauben.
−Verwenden Sie für einen optimalen Sitz die Oase-Muffe 10 (Artikelnummer: 51018).
Die Innensechskantschrauben an beiden Seiten des Scheinwerfers lösen, den Scheinwerfer ausrichten und beide In-
nensechskantschrauben festziehen.
ProfiPlane LED 110/DMX/02
1.
0.
So gehen Sie vor:
D, E
Den OASE Bodeneinbautopf montieren.
Den Scheinwerfer in den OASE Bodeneinbautopf setzen und mit drei Senkkopfschrauben befestigen.
−Beim Verlegen des Anschlusskabels den max. Biegeradius nicht überschreiten.
37744_04-14_GA_ProfiLED_110_320_9 9 11.04.2014 11:53:46

- DE -
10
ProfiLux LED 320/DMX/02
1.
0.
So gehen Sie vor:
F, G
Die Innensechskantschrauben an beiden Seiten des Scheinwerfers lösen und den Scheinwerfer so drehen, dass das
Langloch frei zugänglich ist.
Den Montagebügel am Untergrund befestigen.
Den Scheinwerfer ausrichten und die Innensechskantschrauben auf beiden Seiten festziehen.
ProfiPlane LED 320/DMX/02
1.
0.
So gehen Sie vor:
H, I
Den OASE Bodeneinbautopf montieren.
Den Scheinwerfer in den OASE Bodeneinbautopf setzen und mit drei Senkkopfschrauben befestigen.
−Beim Verlegen des Anschlusskabels den max. Biegeradius nicht überschreiten.
ProfiRing LED 320/DMX/02
1.
0.
So gehen Sie vor:
J, K
Die Schrauben der Klemmhalterung lösen.
Die Komet-Düse 10-12 oder 10-14 so durch die mittige Bohrung führen, dass die Düse mit der Oberfläche des Schein-
werfers abschließt oder etwas über sie hinausragt.
Die Schrauben der Klemmhalterung festziehen.
ProfiLux LED Spot 1500/DMX/02, ProfiLux LED Flood 1500/DMX/02
1.
0.
So gehen Sie vor:
L, M
Die Innensechskantschrauben an beiden Seiten des Scheinwerfers lösen und den Scheinwerfer so drehen, dass das
Langloch frei zugänglich ist.
Den Montagebügel am Untergrund befestigen.
Den Scheinwerfer ausrichten und die Innensechskantschrauben auf beiden Seiten festziehen.
Scheinwerfer anschließen
Hinweis!
•Max. Anschlussleistung nicht überschreiten (siehe Typenschild).
•Max. Kabellänge pro Anschluss einhalten, um den Spannungsabfall zu begrenzen. Ein zu hoher Span-
nungsabfall kann Funktionsstörungen verursachen.
•Nur Original Kabel von OASE verwenden.
•Nicht verwendete Steckplätze mit Blindkappen und Gummidichtung verschließen.
1.
0.
So gehen Sie vor:
A, N
Die Schutzkappe am Gerät entfernen.
Den Stecker des Anschlusskabels aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
−Die Gummidichtung muss sauber sein und passgenau sitzen.
−Eine beschädigte Gummidichtung ersetzen.
Weitere Anschlusskabel auf die gleiche Weise anschließen.
Inbetriebnahme
Achtung! Starke optische Strahlung durch LEDs der Risikogruppe 2.
Mögliche Folgen: Schädigung der Augen.
Schutzmaßnahmen:
•Nicht dauerhaft und direkt in den eingeschalteten Scheinwerfer blicken.
•Scheinwerfer nicht auf Personen richten.
Zur Ansteuerung der LEDs lesen Sie die Gebrauchsanleitung für den "Underwater LED Driver /DMX/02".
37744_04-14_GA_ProfiLED_110_320_10 10 11.04.2014 11:53:46

- DE -
11
Störungsbeseitigung
Störung Ursache
A
bhilfe
Kein Scheinwerfer leuchtet Versorgungsspannung fehlt Alle Leitungen und Anschlüsse kontrollieren
Für alle LEDs des Scheinwerfers beträgt die
Leuchtstärke 0 %
−
Einstellung für den Scheinwerfer ändern
−Leuchtstärke für die LEDs und die DMX-
Adresse prüfen.
Underwater LED Driver, DMX-Controller oder
Schaltnetzteil defekt
Defektes Gerät ermitteln und zur Störungsbe-
seitigung nach dessen Gebrauchsanleitung
verfahren
Ein einzelner Scheinwerfer leuchtet nicht Scheinwerfer nicht angeschlossen Anschluss Scheinwerfer - LED Driver prüfen
Für alle LEDs des Scheinwerfers beträgt die
Leuchtstärke 0 %
−
Einstellung für den Scheinwerfer ändern
−Leuchtstärke für die LEDs und die DMX-
Adresse prüfen.
Scheinwerfer oder Ausgang des Underwater
LED Drivers ist defekt
−
Scheinwerfer an einen anderen Ausgang am
Underwater LED Driver anschließen
−Scheinwerfer reparieren lassen
−Underwater LED Driver reparieren lassen
Underwater LED Driver /DMX/02 nicht mit dem
Scheinwerfer kompatibel
Underwater LED Driver /DMX/02, Version 2.0
verwenden. Folgende Scheinwerfer sind nur
mit der Version 2.0 kompatibel:
−ProfiLux LED 110/DMX/02 (56267)
−ProfiPlane LED 110/DMX/02 (56298)
−ProfiLux LED Spot 1500/DMX/02 (56388)
−ProfiLux LED Flood 1500/DMX/02 (56391)
Ein einzelner Scheinwerfer leuchtet nicht in der
gewünschten Farbe
Einstellung für den Scheinwerfer ist falsch
−
Einstellung für den Scheinwerfer ändern
−Werte für die LEDs, DMX-Adresse und Kon-
figurationsmodus prüfen
LED des Scheinwerfers defekt Scheinwerfer reparieren lassen
Leuchtstärke eines Scheinwerfers zu gering LEDs des Scheinwerfers zu stark gedimmt
−
Einstellung für den Scheinwerfer ändern
−Werte für die LEDs, DMX-Adresse und Kon-
figurationsmodus prüfen
Aufgrund zu hoher Temperatur im Scheinwer-
fer wurde die Leuchtstärke automatisch redu-
ziert
Kein Eingriff notwendig
Scheinwerferglas verschmutzt Scheinwerferglas reinigen
Reparatur
Das Gerät kann nur durch OASE repariert werden. Senden Sie das Gerät an Ihren OASE-Stützpunkt.
Reinigung und Wartung
Gerät reinigen
•Alle Teile mit klarem Wasser und einer weichen Bürste reinigen.
•Das Gerät niemals mit einem Hochdruckreiniger reinigen.
Gerät warten
Das Gerät benötigt eine regelmäßige Wartung. Führen Sie die Arbeiten nach Wartungsplan durch.
•Die Wartungsarbeiten dürfen nur von geschultem Personal durchgeführt werden, das aufgrund ihrer fachlichen Aus-
bildung, Kenntnisse und Erfahrungen für diese Tätigkeiten qualifiziert ist.
Lagern/Überwintern
Beachten Sie den zulässigen Betriebstemperaturbereich. (→Technische Daten)
•Bei Überschreiten oder Unterschreiten der Grenzwerte müssen Sie das Gerät deinstallieren. Führen Sie eine gründ-
liche Reinigung durch und prüfen Sie das Gerät auf Beschädigungen.
Entsorgung
Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahme-
system. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.
37744_04-14_GA_ProfiLED_110_320_11 11 11.04.2014 11:53:46

- DE -
12
Garantie
Die OASE GmbH übernimmt für dieses von Ihnen erworbene OASE-Gerät eine Herstellergarantie gemäß den nach-
stehenden Garantiebedingungen von 24 Monaten. Der Lauf der Garantiefrist beginnt mit dem erstmaligen Kauf beim
OASE-Fachhändler. Bei einem Weiterverkauf beginnt die Garantiefrist daher nicht von Neuem zu laufen. Durch Garan-
tieleistungen wird die Garantiezeit weder verlängert noch erneuert. Ihre gesetzlichen Rechte als Käufer insbesondere
aus der Gewährleistung bestehen weiter und werden durch diese Garantie nicht eingeschränkt.
Garantiebedingungen
Die OASE GmbH gewährt eine Garantie für einwandfreie, dem Zweck entsprechende Beschaffenheit und Verarbei-
tung, fachgerechten Zusammenbau und ordnungsgemäße Funktionsfähigkeit. Die Garantieleistung bezieht sich nach
unserer Wahl auf die unentgeltliche Reparatur bzw. die kostenlose Lieferung von Ersatzteilen oder eines Ersatzgerä-
tes. Sollte der betreffende Typ nicht mehr hergestellt werden, behalten wir uns vor, nach eigener Wahl ein Ersatzgerät
aus unserem Sortiment zu liefern, das dem beanstandeten Typ so nah wie möglich kommt. Beanstandungen, deren
Ursache auf Einbau- und Bedienungsfehler sowie auf mangelnde Pflege bspw. auf die Verwendung ungeeigneter
Putzmittel oder unterlassene Wartung, nicht bestimmungsgemäßen Gebrauch, Beschädigung durch Unfall, Fall, Stoß,
Frosteinwirkung, Stecker abschneiden, Kabel kürzen, Kalkablagerungen oder unsachgemäße Reparaturversuche zu-
rückzuführen sind, fallen nicht unter den Garantieschutz. Insofern weisen wir bezüglich des sachgemäßen Gebrauchs
auf die Gebrauchsanweisung hin, die Bestandteil der Garantie ist. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht
Bestandteile der Garantie.
Die Erstattung von Aufwendungen für Aus- und Einbau, Überprüfung, Forderungen nach entgangenem Gewinn und
Schadensersatz sind von der Garantie ebenso ausgeschlossen, wie weitergehende Ansprüche für Schäden und Verlu-
ste gleich welcher Art, die durch das Gerät oder seinen Gebrauch verursacht wurden.
Die Garantie gilt nur für das Land, in dem das Gerät bei einem OASE-Fachhändler gekauft wurde. Für diese Garantie
gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den interna-
tionalen Warenkauf (CISG).
Ansprüche aus der Garantie können nur gegenüber der OASE GmbH, Tecklenburger Straße 161, D-48477 Hörstel,
Deutschland, dadurch geltend gemacht werden, dass Sie an uns frachtfrei und auf Ihr Transportrisiko das beanstan-
dete Gerät oder Geräteteil mit einer Kopie des Originalverkaufsbelegs des OASE-Fachhändlers, dieser Garantieur-
kunde sowie der schriftlichen Angabe des beanstandeten Fehlers senden.
37744_04-14_GA_ProfiLED_110_320_12 12 11.04.2014 11:53:46

- DE -
13
Technische Daten
ProfiLux
LED 110
ProfiPlane
LED 110
ProfiLux
LED 320
ProfiRing
LED 320
ProfiPlane
LED 320
ProfiLux
LED Spot 1500
ProfiLux
LED Flood 1500
Nennspannung 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Leistungsaufnahme 6 W 6 W 16 W 16 W 16 W 32 W 32 W
Lichtstrom
(bei Betrieb im Wasser)
213 lm 213 lm 573 lm 573 lm 573 lm 1263 lm 1263 lm
Farbtemperatur weiße LEDs – – – – – 4000 K (±200 K) 4000 K (±200 K)
Halbstreuwinkel (FWHM) 25° (±
2°)
25° (±2°) 16° (±
2°)
16° (±2°) 16° (±2°) 11° (±2°) 31° (±2°)
Schutzklasse IP 68 IP 68 IP 68 IP 68 IP 68 IP 68 IP 68
Maximale Tauchtiefe 2 m 2 m 2 m 2 m 2 m 2 m 2 m
Zulässige Wassertemperatur
(bei Betrieb im Wasser, Produkt im ak-
tiven Zustand)
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
Zulässige Umgebungstemperatur
(bei Betrieb außerhalb des Wassers,
Produkt im aktiven Zustand)
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
Lagerungstemperatur
(Produkt im inaktiven Zustand = strom-
los)
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
Maximale Lebensdauer 1000001) 1000001) 1000001) 1000001) 1000001) 1000001) 1000001)
Abmessungen ∅75.2 mm 109 mm 125 mm 125 mm 180 mm 188 mm 188 mm
h 27 mm 27 mm 30 mm 30 mm 30 mm 66 mm 66 mm
Kabellänge 1 m 1 m 1 m 1 m 1 m – –
Gewicht 0,7 kg 0,7 kg 1,2 kg 1,2 kg 1,2 kg 2,8 kg 2,8 kg
Artikelnummer 56267 56298 50717 50718 50719 56388 56391
1) Möglich bei getauchter Aufstellung, durch intelligentes Wärmemanagement und durch die Verwendung einer Qualitätsmarken-LED.
Symbole auf dem Gerät
Gebrauchsanleitung lesen.
LED-Risikogruppe 2. Nicht direkt und dauerhaft in das Licht blicken.
Nicht mit normalem Hausmüll entsorgen.
Staubdicht. Wasserdicht bis 2 m.
37744_04-14_GA_ProfiLED_110_320_13 13 11.04.2014 11:53:46

- GB -
14
- GB -
Translation of the original Operating Instructions
Information about these operating instructions
Welcome to OASE Living Water. You made a good choice with the purchase of this product ProfiLux LED, ProfiRing
LED, ProfiPlane LED.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Risk of personal injury caused by a general source of danger
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Important information for trouble-free operation.
A Reference to one or more figures. In this example: Reference to Fig. A.
→Reference to another section.
Scope of delivery
Type Scope of delivery
ProfiLux LED 110/DMX/02 LED spotlight with connection cable
ProfiPlane LED 110/DMX/02 LED spotlight with connection cable
ProfiLux LED 320/DMX/02 LED spotlight with connection cable
ProfiPlane LED 320/DMX/02 LED spotlight with connection cable
ProfiLux LED 320/DMX/02 LED spotlight with connection cable
ProfiLux LED Spot 1500/DMX/02 LED spotlight
ProfiLux LED Flood 1500/DMX/02
Product Description
A
ProfiLux LED, ProfiRing LED, ProfiPlane LED is a powerful white LED spotlight that can be installed underwater and is
also suitable for dry installation. The spotlight is suitable for attractive lighting of pools and fountains. The housing is
made of stainless steel, therefore it is suitable for use in salt water and water containing chlorine. (→Water quality)
LEDs (light emitting diodes) create the colours red, green, blue and white (RGBW). An integrated sensor monitors the
operating temperature and reduces the light flux if the spotlight heats up excessively. This increases the operating life
of the LEDs.
The spotlight supports DMX/RDM protocol and is controlled by the OASE underwater LED driver/DMX/02. Each colour
can be separately controlled via DMX/RDM, allowing different colour effects.
RDM (Remote Device Management) is an open and bi-directional protocol standard for DMX-512 controlled devices.
The unit can be configured or the status enquired via RDM. The unit is controlled via WECS, a DMX controller from
OASE.
37744_04-14_GA_ProfiLED_110_320_14 14 11.04.2014 11:53:46

- GB -
15
Intended use
ProfiLux LED, ProfiRing LED, ProfiPlane LED, referred to in the following as "unit", may only be used as specified in
the following:
•For use above and under water.
•Operation under observance of the technical data.
The following restrictions apply to the unit:
•Only use in conjunction with units intended by OASE for this purpose.
•Do not direct the spotlights at people's eyes.
Safety information
Hazards to persons and assets may emanate from this unit if it is used in an improper manner or not in accordance
with its intended use, or if the safety instructions are ignored.
This unit can be used by children from the age of 8 and by persons
with physical, sensory or mental impairments or lack of experience
and knowledge, as long as they are supervised or instructed on how
to use the unit safely and are able to understand the potential haz-
ards. Do not allow children to play with the unit. Do not allow children
to clean or maintain the unit without close supervision.
Hazards encountered by the combination of water and electricity
•The combination of water and electricity can lead to death or severe injury from electrocution, if the unit is incorrectly
connected or misused.
•Prior to reaching into the water, always switch off the mains voltage to all units used in the water.
Correct electrical installation
•Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
•A person is regarded as a qualified electrician, if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regu-
lations.
•For your own safety, please consult a qualified electrician.
•The unit may only be connected when the electrical data of the unit and the power supply coincide. The unit data is
to be found on the unit type plate or on the packaging, or in this manual.
Safe operation
•Never operate the unit if either the electrical cables or the housing are defective!
•Do not carry or pull the unit by its electrical cable.
•Route cords/hoses/lines in a way that they are protected against damage, and ensure that they do not present a
tripping obstacle.
•Only open the unit housing or its attendant components, when this is explicitly required in the operating instructions.
•Only execute work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, when in doubt, the manufacturer.
•Only use original spare parts and accessories for the unit.
•Never carry out technical modifications to the unit.
37744_04-14_GA_ProfiLED_110_320_15 15 11.04.2014 11:53:46

- GB -
16
Installation and connection
Installation planning
A
The illustration shows an example of a lighting system. Variations are possible.
•Only connect the LED spotlight to components with compatible connections.
•It is possible to add spotlights to the lighting system if a more powerful switching power pack with additional outputs
is used.
•Switching power pack requirements:
−Electronic switching power pack with DC decoupling between the primary and secondary side.
−Output voltage: 24 V DC
−Residual ripple: Max. 5 %
•Fastening of the LED spotlight:
LED spotlight Fastening
ProfiLux LED 110/DMX/02 To Komet nozzle 10-12 or 10-14
ProfiPlane LED 110/DMX/02 In OASE ground installation cup
ProfiLux LED 320/DMX/02 With installation bracket to a firm base
ProfiPlane LED 320/DMX/02 In OASE ground installation cup
ProfiLux LED 320/DMX/02 To Komet nozzle 10-12 or 10-14
ProfiLux LED Spot 1500/DMX/02
ProfiLux LED Flood 1500/DMX/02
With installation bracket to a firm base
•Caption:
ProfiLux LED 110/DMX/01
ProfiPlane LED 110/DMX/01
ProfiLux LED 320/DMX/01
ProfiPlane LED 320/DMX/01
ProfiLux LED Spot 1500/DMX/02
ProfiLux LED Flood 1500/DMX/02
Hybrid extension cable:
3 m length (50728)
7.5 m length (56403)
Connection cable 24 V DC:
1 m length (12762)
3 m length (12552)
7.5 m length (12553)
15 m length (11720)
Connection cable DMX:
1 m length (12368)
3 m length (12369)
10 m length (12372)
20 m length (12373))
Set-up the unit
Attention! Strong optical radiation from LEDs of the risk group 2.
Possible consequences: Damage to eyes.
Protective measures:
•Do not look into the spotlight directly or for a long time when it is on.
•Do not direct the spotlight at persons.
ProfiLux LED 110/DMX/02
1.
0.
How to proceed:
B, C
Using the mounting clamp, screw the spotlight firmly to the sleeve for Komet 10-12 or Komet 10-14.
−To ensure optimum fitting, use the Oase sleeve 10 (article number: 51018).
Loosen the Allen screws on both sides of the spotlight, align the spotlight and tighten both Allen screws.
ProfiPlane LED 110/DMX/02
1.
0.
How to proceed:
D, E
Install OASE the ground installation cup.
Place the spotlight into the OASE ground installation cup and fasten with three countersunk head screws.
−When routing the connection cable do not exceed the min. bending radius.
37744_04-14_GA_ProfiLED_110_320_16 16 11.04.2014 11:53:46

- GB -
17
ProfiLux LED 320/DMX/02
1.
0.
How to proceed:
F, G
Loosen the Allen screws on both sides of the spotlight and tilt the spotlight to allow access to the slot of the installation
bracket.
Fasten the installation bracket to the ground/base.
Align the spotlight and tighten the Allen screws on both sides.
ProfiPlane LED 320/DMX/02
1.
0.
How to proceed:
H, I
Install OASE the ground installation cup.
Place the spotlight into the OASE ground installation cup and fasten with three countersunk head screws.
−When routing the connection cable do not exceed the min. bending radius.
ProfiRing LED 320/DMX/02
1.
0.
How to proceed:
J, K
Undo the screws of the clamping holder.
Insert the Komet nozzle 10-12 or 10-14 through the centre hole so that the nozzle is flush with the surface of the spot-
light or protrudes slightly beyond it.
Tighten the clamping holder screws.
ProfiLux LED Spot 1500/DMX/02, ProfiLux LED Flood 1500/DMX/02
1.
0.
How to proceed:
L, M
Loosen the Allen screws on both sides of the spotlight and tilt the spotlight to allow access to the slot of the installation
bracket.
Fasten the installation bracket to the ground/base.
Align the spotlight and tighten the Allen screws on both sides.
Connecting the spotlights
Note!
•Do not exceed the max. connected load (see type plate)!
•Adhere to the max. cable length per connection in order to limit the voltage drop. An excessive voltage
drop can lead to malfunctions.
•Only use original cables from OASE.
•Close off any unused slots with blind plugs and rubber seals.
1.
0.
How to proceed:
A, N
Remove the protection cap from the unit.
Fit the connector of the connection cable and secure with the two screws (max. 2.0 Nm).
−Ensure that the rubber seal is clean and fits exactly.
−Replace the rubber seal if damaged.
Connect further connection cables in the same way.
Commissioning/start-up
Attention! Strong optical radiation from LEDs of the risk group 2.
Possible consequences: Damage to eyes.
Protective measures:
•Do not look into the spotlight directly or for a long time when it is on.
•Do not direct the spotlight at persons.
For information about controlling the LEDs please read the instructions for use of the "Underwater LED Driver
/DMX/02".
37744_04-14_GA_ProfiLED_110_320_17 17 11.04.2014 11:53:46

- GB -
18
Remedy of faults
Malfunction Cause Remedy
No spotlight is lit. No supply voltage Check all cables and connections.
The luminous intensity of all spotlight LEDs is
0 %.
−
Change the spotlight setting.
−Check the luminous intensity of the LEDs
and the DMX address.
Underwater LED driver, DMX controller or swit-
ching power pack defective
Determine which unit is defective and proceed
with the malfunction remedy according to its in-
struction manual.
One spotlight is not lit. Spotlight not connected. Check connection between spotlight and LED
driver.
The luminous intensity of all spotlight LEDs is
0 %.
−
Change the spotlight setting.
−Check the luminous intensity of the LEDs
and the DMX address.
Spotlight or underwater LED driver output de-
fective
−
Connect the spotlight to a different output on
the underwater LED driver.
−Have spotlight repaired.
−Have underwater LED driver repaired.
Underwater LED Driver /DMX/02 is not compa-
tible with the spotlight.
Use underwater LED driver /DMX/02, ver-
sion 2.0. The following spotlights are only com-
patible with version 2.0:
−ProfiLux LED 110/DMX/02 (56267)
−ProfiPlane LED 110/DMX/02 (56298)
−ProfiLux LED Spot 1500/DMX/02 (56388)
−ProfiLux LED Flood 1500/DMX/02 (56391)
An individual spotlight does not light up in the
desired colour.
Incorrect spotlight setting
−
Change the spotlight setting.
−Check the values for the LEDs, DMX add-
ress and configuration mode.
LED of the spotlight defective Have spotlight repaired.
Luminous intensity of a spotlight is insufficient. Spotlight LEDs excessively dimmed
−
Change the spotlight setting.
−Check the values for the LEDs, DMX add-
ress and configuration mode.
The luminous intensity has been automatically
reduced due to excessive temperature in the
spotlight.
No measure required.
Spotlight glass soiled Clean spotlight glass.
Repair
The unit can only be repaired by OASE. Please send the unit to your OASE dealer.
Maintenance and cleaning
Cleaning the unit
•Clean all components with clean water and a soft brush.
•Never clean the device using a pressure washer.
Unit maintenance
The unit requires regular maintenance. Carry out the work according to the maintenance schedule.
•Only allow the maintenance work to be carried out by trained personnel who are qualified for these activities due to
their technical training, knowledge and experience.
Storage/Over-wintering
Observe the permissible operating temperature range. (→Technical data)
•If the limit values are exceeded or gone below, it is necessary to remove the unit. Clean the unit thoroughly and
check it for damage.
Disposal
Do not dispose of this unit with domestic waste! For disposal purposes, please use the return system provided.
Disable the unit beforehand by cutting off the cables.
37744_04-14_GA_ProfiLED_110_320_18 18 11.04.2014 11:53:46

- GB -
19
Guarantee
For this OASE unit purchased by you, OASE GmbH assumes a 24 month manufacturer's guarantee in accordance
with the guarantee conditions laid down in the following. The guarantee period starts with the first purchase from
an OASE specialist dealer. In other words, in the event of a resale, the guarantee period will not start again. If services
are provided under the terms of this guarantee, this does not lead to extension or renewal of the guarantee period.
Your legal rights as a purchaser, especially those ensuing from the warranty, persist. They are not restricted by this
guarantee.
Guarantee conditions
OASE GmbH guarantees impeccable, purpose-related properties and workmanship, expert assembly and proper func-
tionality. Subject to our discretion, the guarantee refers to free-of-charge repair or free-of-charge supply of spare parts
or of a replacement unit respectively. Should the unit type concerned no longer be manufactured, we reserve the right,
at our discretion, to supply a replacement unit from our range that is closest to the type subject to complaint. Claims,
the origin of which can be traced back to installation and operating faults as well as lack of care, e.g. the use of unsuit-
able cleaning materials or negligent maintenance, use other than that intended, damage due to accidents, falls, impact,
effect of frost, cutting plugs, shortening cables, calcium deposits or improper attempts to repair the unit, are not cov-
ered by our guarantee. We hereby refer to the proper use as specified in the instructions of use that form an integral
part of the guarantee. Wear parts such as bulbs etc. are exempted from the guarantee.
The refund of costs for removal and installation, checks, claims for lost profit and damages are exempted from the
guarantee together with further reaching claims for damages and loss of whatever nature caused by the unit or its use.
The guarantee is only valid in the country in which the unit was purchased from an OASE dealer. This guarantee is
governed by German law under the exclusion of the agreement of the United Nations covering contracts governing the
international sale of goods (CISG) regulations.
Guarantee claims can only be brought forward by presenting the sales receipt to us, OASE GmbH, Tecklenburger
Straße 161 in D-48477 Hörstel, Germany by returning to us the unit or part of the unit subject to complaint, freight free,
at your own risk, accompanied by a copy of the original purchase receipt from the OASE specialist dealer, this guaran-
tee document and written information of the fault encountered.
37744_04-14_GA_ProfiLED_110_320_19 19 11.04.2014 11:53:46

- GB -
20
Technical data
ProfiLux
LED 110
ProfiPlane
LED 110
ProfiLux
LED 320
ProfiRing
LED 320
ProfiPlane
LED 320
ProfiLux
LED Spot 1500
ProfiLux
LED Flood 1500
Rated voltage 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Power consumption 6 W 6 W 16 W 16 W 16 W 32 W 32 W
Light flux
(operation in water)
213 lm 213 lm 573 lm 573 lm 573 lm 1263 lm 1263 lm
Colour temperature of white LEDs – – – – – 4000 K (±200 K) 4000 K (±200 K)
Full width at Half Maximum (FWHM) 25° (±
2°)
25° (±2°) 16° (±
2°)
16° (±2°) 16° (±2°) 11° (±2°) 31° (±2°)
Protection class IP 68 IP 68 IP 68 IP 68 IP 68 IP 68 IP 68
Maximum submersion depth 2 m 2 m 2 m 2 m 2 m 2 m 2 m
Permissible water temperature
(operation in water, product active)
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
Permissible ambient temperature
(operation outside the water, product
active)
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
+4 °C
…
+35 °C
Storage temperature
(product inactive = disconnected from
the power supply)
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
-20 °C
…
+70 °C
Maximum operating life 1000001) 1000001) 1000001) 1000001) 1000001) 1000001) 1000001)
Dimensions ∅75.2 mm 109 mm 125 mm 125 mm 180 mm 188 mm 188 mm
h 27 mm 27 mm 30 mm 30 mm 30 mm 66 mm 66 mm
Cable length 1 m 1 m 1 m 1 m 1 m – –
Weight 0.7 kg 0.7 kg 1.2 kg 1.2 kg 1.2 kg 2.8 kg 2.8 kg
Article number 56267 56298 50717 50718 50719 56388 56391
1) Possible in the case of submerged installation, due to intelligent thermal management and the use of a quality brand LED.
Symbols on the unit
Read the instructions for use.
LED risk group 2. Do not look into the light directly or for a long time.
Do not dispose of with household waste.
Dust tight. Watertight to a depth of 2 m.
37744_04-14_GA_ProfiLED_110_320_20 20 11.04.2014 11:53:46
