8 FiltoSmart 60
-DE -
Original Gebrauchsanleitung
SICHERHEITSHINWEISE
Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von Per-
sonen mit verringerten physischen,
sensorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung
und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes un-
terwiesen wurden und die daraus
resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät
spielen.
Reinigung und Benutzerwartung
dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
Sicherer Betrieb
•Alle Geräte im Aquarium ausschalten oder den
Netzstecker ziehen, bevor Sie in das Wasser greifen.
•Bei defekten elektrischen Leitungen oder defektem
Gehäuse darf das Gerät nicht betrieben werden.
•Tragen oder ziehen Sie das Gerät nicht an der elek-
trischen Leitung.
•Verlegen Sie Leitungen geschützt vor Beschädigun-
gen und achten Sie darauf, dass niemand darüber
fallen kann.
•Öffnen Sie das Gehäuse des Gerätes oder zugehöri-
ger Teile nur, wenn Sie dazu in der Anleitung aus-
drücklich aufgefordert werden.
•Führen Sie nur Arbeiten am Gerät durch, die in die-
ser Anleitung beschrieben sind. Wenden Sie sich an
eine autorisierte Kundendienststelle oder im Zwei-
felsfall an den Hersteller, wenn sich Probleme nicht
beheben lassen.
•Verwenden Sie nur Original-Ersatzteile und -Zube-
hör für das Gerät.
•Nehmen Sie niemals technische Änderungen am
Gerät vor.
•Anschlussleitungen können nicht ersetzt werden.
Entsorgen Sie das Gerät bzw. die Komponente bei
einer beschädigten Leitung.
Elektrischer Anschluss
•Schließen Sie das Gerät nur an, wenn die elektri-
schen Daten von Gerät und Stromversorgung über-
einstimmen. Die Gerätedaten befinden sich auf
dem Typenschild am Gerät, auf der Verpackung
oder in dieser Anleitung.
•Schützen Sie Steckerverbindungen vor Feuchtigkeit.
•Schließen Sie das Gerät nur an einer vorschriftsmä-
ßig installierten Steckdose an.
Symbole in dieser Anleitung
VORSICHT
•Bezeichnet eine möglicherweise gefährliche
Situation.
•Bei Nichtbeachtung kann leichte oder geringfügige
Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.
PRODUKTBESCHREIBUNG
Lieferumfang
A
FiltoSmart 60
Anzahl
1
Gebrauchsanleitung FiltoSmart 60
1
2
Gerätekopf
1
3
Blindstopfen
1
4
Schlauchtülle Eingang (IN)
1
5
Behälter, gefüllt mit Filtermaterial
1
6
Schiebeverschluss
1
7
Schlauchtülle Ausgang
1
8
Beutel mit 4 Füßen
9
Keramiksubstrat
(120-g-Beutel)
2
10
Schlauch
1
11
Ausströmrohr
1
12
Ansaugrohr
1
B
Anschlussset
Anzahl
1
Saugnapf
5
2
Klemme
5
3
Schlauchadapter
2
4
Winkelstück
1
5
Überwurfmutter
4
6
Saugkorb
1
7
Wasserverteiler
1
8
Verschlusskappe
1
Bestimmungsgemäße Verwendung
FiltoSmart 60, im weiteren "Gerät" genannt, darf aus-
schließlich wie folgt verwendet werden:
•Wasser filtern und zirkulieren lassen.
•Zum Betrieb mit Süßwasser oder Meerwasser.
•Betrieb unter Einhaltung der technischen Daten.
Für das Gerät gelten folgende Einschränkungen:
•Nur in Räumen und für private aquaristische Zwecke
verwenden.
•Betrieb nur mit Wasser bei einer Wassertemperatur
von +4 °C … +35 °C.

-DE -
9
Funktionsbeschreibung
C
Angesaugt von einer Pumpe in der Pumpeneinheit
durchströmt das Wasser zwei hintereinander liegende
Filterkammern. Die erste Filterkammer ist mit Kera-
miksubstrat gefüllt, die zweite Filterkammer enthält
einen Filterschaum 20ppi.
ZUGANG ZUM GERÄT
Gerätekopf ausbauen
So gehen Sie vor:
D
1. Verschluss auf beiden Seiten auf das Symbol
"Schloss geöffnet" schieben.
2. Gerätekopf vom Behälter abheben.
Gerätekopf einbauen
So gehen Sie vor:
E
1. Dichtung am Gerätekopf auf richtigen Sitz prüfen.
– Dichtung reinigen, beschädigte Dichtung erset-
zen.
2. Darauf achten, dass der Entlüfterschlauch vorhan-
den ist und nach oben zeigt.
3. Gerätekopf auf Behälter setzen.
4. Verschluss auf beiden Seiten auf das Symbol
"Schloss verriegelt" schieben.
AUFSTELLEN UND ANSCHLIESSEN
F, G
Das Gerät kann neben dem Aquarium aufgestellt wer-
den oder aber mit Hilfe der Halterung (45051, nicht im
Lieferumfang enthalten) außen an einer Seitenwand.
befestigt werden. Maximale Wasserhöhe über Filter
beachten. (→ Technische Daten)
Reihenfolge der auszuführenden Arbeiten:
1. Falls das Gerät aufgestellt werden soll: Die beilie-
genden Gummifüßchen an den Behälterboden
montieren.
2. Filtermaterialien positionieren (→ Filtermaterial
reinigen/ersetzen)
3. Anschlüsse herstellen (→ Anschlüsse herstellen)
Anschlüsse herstellen
Saugeinheit zusammenbauen
So gehen Sie vor:
H
•Saugeinheit zusammenbauen.
Ausströmeinheit zusammenbauen
So gehen Sie vor:
I
•Ausströmeinheit zusammenbauen.
– Alternativ kann statt des Ausströmrohrs der Was-
serverteiler verwendet werden.

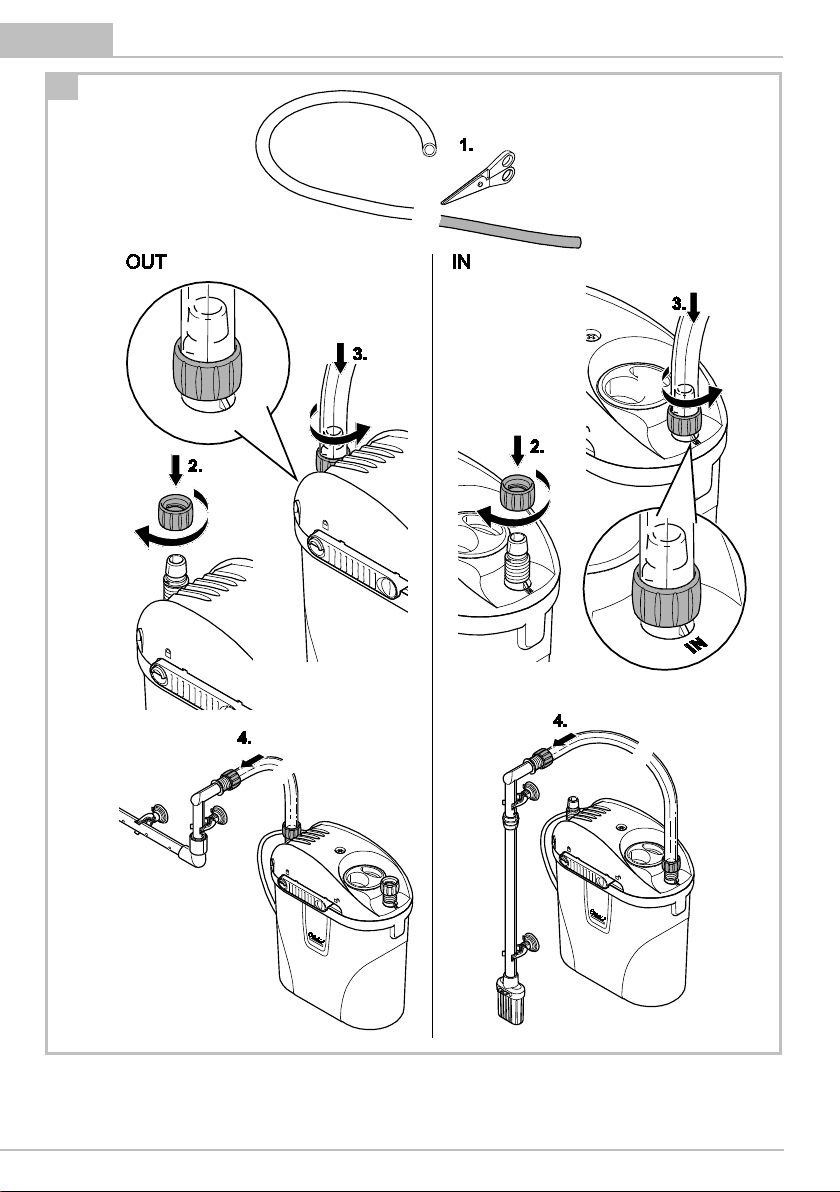

Schlauch anschließen
Die Vorgehensweise ist für Eingang (IN) und Ausgang
(OUT) identisch.
So gehen Sie vor:
J
1. Schlauch auf passende Länge kürzen.
– Länge so wählen, dass bei der vorgesehenen Auf-
stellung der Schlauch nicht knicken kann.
2. Überwurfmutter auf Schlauchtülle der An-
schlusseinheit schrauben.
3. Schlauch auf Schlauchtülle schieben und Überwurf-
mutter gegen den Uhrzeigersinn drehen, um den
Schlauch zu fixieren.
4. Anderes Schlauchende auf Schlauchtülle an der An-
saugeinheit/Ausströmeinheit schieben und Über-
wurfmutter gegen den Uhrzeigersinn drehen, um
den Schlauch zu fixieren.
C
•Saugeinheit und Ausströmeinheit mittels Saugnäpfe
im Aquarium befestigen.
INBETRIEBNAHME
HINWEIS
Verpackung um Filtermaterial entfernen. Alle Filter-
materialien vor der ersten Verwendung mit warmem
Leitungswasser gründlich ausspülen, um mögliche Ver-
schmutzungen zu entfernen. (→ Filtermaterial reini-
gen/ersetzen)
HINWEIS
Pumpe darf nicht trockenlaufen!
Pumpe wird zerstört.
•Wasserstand und Zirkulation im Filter und im Aqua-
rium regelmäßig kontrollieren.
So gehen Sie vor:
N
•Behälter vollständig mit Wasser füllen und neben
dem Aquarium platzieren.
•Netzanschlussleitung so verlegen, dass sich eine
Tropfschlaufe bildet!
Einschalten: Gerät mit dem Netz verbinden. Das Gerät
schaltet sich sofort ein. Nach dem Einschalten dauert
es einige Minuten, bis die Luft aus dem Gerät entwi-
chen ist (Geräuschentwicklung).
Ausschalten: Gerät vom Netz trennen.

-DE -
10 FiltoSmart 60
STÖRUNGSBESEITIGUNG
Störung
Ursache
Abhilfe
Gerät läuft nicht an
Netzspannung fehlt
Netzspannung überprüfen
Laufeinheit blockiert
Reinigen
Wasserstand im Gerät zu niedrig
Wasser auffüllen
Wasserfluss ungenügend
Filtergehäuse oder Laufeinheit verschmutzt
Reinigen
Laufeinheit verschlissen
Laufeinheit ersetzen
Filterschaum verschmutzt
Reinigen
Keramiksubstrat verschmutzt
Reinigen
Saugkorb verstopft
Saugkorb reinigen
Leitungssystem verschmutzt
Saugeinheit, Ausströmeinheit und
Schläuche reinigen
Filterwirkung ungenügend
Filterschaum verschmutzt
Reinigen
Filterschaum verschlissen
Ersetzen
Keramiksubstrat verschmutzt
Reinigen
Keramiksubstrat verschlissen
Ersetzen
Erhöhte Geräuschentwicklung
Luft im Filter, Entlüfterschlauch an Pumpe nicht richtig
positioniert
Sitz des Entlüfterschlauches korri-
gieren.
REINIGUNG UND WARTUNG
•Gerät bei Bedarf mit klarem Wasser und mit einer
weichen Bürste reinigen.
•Keine Reinigungsmittel oder chemische Lösungen
verwenden. Um Kalkablagerungen zu entfernen,
wird OASE PumpClean empfohlen.
•Reinigungs- und Austauschzyklen für Filtermateria-
lien sind abhängig von Beckengröße und Besatz.
Reinigung und Austausch sollten daher nach Bedarf
erfolgen, um die volle Filterleistung sicherzustellen.
Filtermaterial reinigen/ersetzen
HINWEIS
Verpackung um Filtermaterial entfernen. Alle Filter-
materialien vor der ersten Verwendung mit warmem
Leitungswasser gründlich ausspülen, um mögliche Ver-
schmutzungen zu entfernen. (→ Filtermaterial reini-
gen/ersetzen)
Voraussetzung
•Der Gerätekopf ist abgenommen. (→ Gerätekopf
ausbauen)
So gehen Sie vor:
K, L
•Filterschaum herausnehmen und unter warmem
Wasser spülen oder ersetzen.
•Keramiksubstrat unter warmen Wasser ausspülen
oder ersetzen.
– Vor dem Erstgebrauch Keramiksubstrat aus dem
Plastikbeutel nehmen, unter warmen Wasser
ausspülen und lose in den Filterbehälter füllen.
Laufeinheit reinigen/ersetzen
Voraussetzung
•Der Gerätekopf ist abgenommen. (→ Gerätekopf
ausbauen)
So gehen Sie vor:
M
•Pumpendeckel nach unten abziehen.
•Laufeinheit ausbauen, reinigen oder ersetzen.
•Gerät in umgekehrter Reihenfolge zusammen-
bauen.
– Auf korrekten Sitz der beiden Gummilager ach-
ten.
– Darauf achten, dass der Entlüfterschlauch vor-
handen ist und nach oben zeigt, damit die Luft
entweichen kann.
Gerät wieder installieren
•Gerätekopf und Filtereinheit wieder zusammen-
bauen. (→ Gerätekopf einbauen)

-EN -
11
VERSCHLEIßTEILE
Folgende Komponenten sind Verschleißteile und un-
terliegen nicht der Gewährleistung:
•Filterschäume
•Keramiksubstrat
•Laufeinheit
•Saugnäpfe
ENTSORGUNG
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
•Gerät durch Abschneiden der Kabel unbrauchbar
machen und über das dafür vorgesehene Rücknah-
mesystem entsorgen.
TECHNISCHE DATEN
Beschreibung
FiltoSmart 60
Bemessungsspannung
V AC
230
Netzfrequenz
Hz
50
Leistungsaufnahme
W
5
Schutzart
IPX8
Förderleistung
maximal
l/h
300
Förderhöhe
maximal
m
0,7
Wassersäule
maximal
m
1,8
Volumen Filter
l
0,45
Volumen Vorfilter
l
0,28
Empfohlen für Aquarium Volumen maximal
l
60
Länge Netzanschlussleitung
m
1,5
Schlauchlänge
m
1
Anschluss Schlauchtüllen
Durchmesser
mm
10
Abmessungen
Länge
mm
286
Breite
mm
150
Höhe
mm
120
Gewicht (leer)
kg
0,9
SYMBOLE AUF DEM GERÄT
Wasserdicht bis 1 m Tiefe.
Schutzklasse II, Schutzisolierung, die im Fehlerfall Spannung führen kann
Im Innenraum verwenden
Nicht mit normalem Hausmüll entsorgen
Gebrauchsanleitung lesen und beachten
-EN -
Translation of the original Operating Instructions
SAFETY INFORMATION
This unit can be used by children
aged 8 and above and by persons
with reduced physical, sensory or
mental capabilities or lack of experi-
ence and knowledge if they are su-
pervised or have been instructed on
how to use the unit in a safe way and
they understand the hazards in-
volved.
Do not allow children to play with
the unit.
Only allow children to carry out
cleaning and user maintenance un-
der supervision.

-EN -
12 FiltoSmart 60
Safe operation
•Switch off all units in the aquarium or disconnect
the power plugs of all units before reaching into the
water.
•Never operate the unit if either the electrical cables
or the housing are defective!
•Do not carry or pull the unit by its electrical cable.
•Route cables/hoses such that they are protected
from damage and do not present a tripping hazard.
•Only open the unit housing or its attendant compo-
nents, when this is explicitly required in the operat-
ing instructions.
•Only carry out work on the unit that is described in
this manual. If problems cannot be overcome,
please contact an authorised customer service point
or, when in doubt, the manufacturer.
•Only use original spare parts and accessories for the
unit.
•Never carry out technical modifications to the unit.
•Power connection cables cannot be replaced. If a ca-
ble is damaged, dispose of the respective unit or
components.
Electrical connection
•Only connect the unit if the electrical data of the
unit and the power supply coincide. The unit data is
to be found on the unit type plate, on the packaging
or in this manual.
•Protect the plug connections from moisture.
•Only plug the unit into a correctly fitted socket.
Symbols used in these instructions
CAUTION
•Indicates a possibly hazardous situation.
•Non-observance may lead to slight or minor inju-
ries.
NOTE
Indicates information intended to give the user a bet-
ter understanding.
Additional information
A Reference to a figure, e.g. Fig. A.
→Reference to another section.
PRODUCT DESCRIPTION
Scope of delivery
A
FiltoSmart 60
Quantity
1
Operating manual for FiltoSmart 60
1
2
Unit head
1
3
Blind plug
1
4
Hose connector, inlet (IN)
1
5
Container, filled with filter medium
1
6
Slide closure
1
7
Hose connector, outlet
1
8
Bag with 4 feet
9
Ceramic substrate
(120 g bag)
2
10
Hose
1
11
Flow-out pipe
1
12
Suction pipe
1
B
Connection set
Quantity
1
Suction cup
5
2
Terminal
5
3
Hose adapter
2
4
Angle piece
1
5
Union nut
4
6
Suction basket
1
7
Water distributor
1
8
Cover cap
1
Intended use
FiltoSmart 60, referred to in the following as "unit",
may only be used as specified in the following:
•Water filtering and recirculation
•For operation with freshwater or saltwater.
•Operation under observance of the technical data.
The following restrictions apply to the unit:
•Only use indoors and for aquaristic purposes in the
home (not for commercial use).
•Only operate with water at a water temperature of
+4 °C to +35 °C.
Function description
C
Drawn in by a pump into the pump unit, the water
flows through two filter chambers arranged one be-
hind the other. The first filter chamber is filled with ce-
ramic substrate, the second filter chamber contains a
20ppi foam filter.
ACCESSING THE UNIT
Dismantling the unit head
How to proceed:
D
1. Slide the closure on each side to the "padlock open"
symbol.
2. Lift the unit head from the container.
Fitting the unit head
How to proceed:
E
1. Check that the seal on the unit head is correctly po-
sitioned.
–Clean the seal, replace it if damaged.
2. Ensure that the vent hose is in place and is pointing
upwards.

-EN -
13
3. Fit the unit head onto the container.
4. Slide the closure on each side to the "padlock
closed" symbol.
INSTALLATION AND CONNECTION
F, G
The unit can be installed next to the aquarium or fas-
tened to the outside of the aquarium with the aid of a
holder (45051, not included in the delivery scope).
Note the maximum water height above the filter.
(→ Technical data)
Order of tasks to be carried out:
1. If the unit is to be installed in a standing position: Fit
the enclosed rubber feet onto the base of the con-
tainer.
2. Position the filter media (→ Cleaning/replacing the
filter media)
3. Establish the connections (→ Establishing the con-
nections)
Establishing the connections
Assembling the suction unit
How to proceed:
H
•Assemble the suction unit.
Assembling the flow-out unit
How to proceed:
I
•Assemble the flow-out unit.
–The water distributor can be used instead of the
flow-out pipe.
Connecting the hose
The procedure is identical for the inlet (IN) and outlet
(OUT).
How to proceed:
J
1. Shorten the hose to the required length.
–Chose the length so that the hose cannot kink in
the intended installation position.
2. Screw the union nut onto the hose connector of the
connection unit.
3. Push the hose onto the hose connector and turn the
union nut counter-clockwise to fix the hose in place.
4. Push the other end of the hose onto the hose con-
nector at the suction unit/flow-out unit and turn the
union nut counter-clockwise to fix the hose in place.
C
•Fasten the suction unit and flow-out unit in the
aquarium using suction cups.
COMMISSIONING/START-UP
NOTE
Thoroughly rinse out all filter material with warm tap
water before using for the first time in order to remove
any soiling. (→ Cleaning/replacing the filter media)
NOTE
Ensure that the pump never runs dry!
The pump will be destroyed.
•Regularly check the water level and circulation in
the filter and in the aquarium.
How to proceed:
N
•Completely fill the container with water and place it
next to the aquarium.
•Route the power connection cable such that it
forms a drip loop!
Switching on: Connect the unit to the mains. The unit
switches on immediately. When the unit is switched
on, it takes several minutes for the air to escape from
the unit (this makes a noise).
Switching off: Disconnect the unit from the mains.

-EN -
14 FiltoSmart 60
REMEDY OF FAULTS
Malfunction
Cause
Remedy
Unit does not start up.
No mains voltage
Check the mains voltage.
Impeller unit blocked
Clean
Water level in the unit too low
Top up water
Water flow insufficient
Filter housing or impeller unit soiled
Clean
Impeller unit worn
Replace the impeller unit.
Foam filter clogged
Clean
Ceramic substrate soiled
Clean
Suction basket clogged
Clean suction basket.
Pipework soiled
Clean suction unit, flow-out unit and
hoses.
Insufficient filtering performance
Foam filter clogged
Clean
Foam filter worn
Replace
Ceramic substrate soiled
Clean
Ceramic substrate worn
Replace
Increased noise
Air in the filter, vent hose on the pump not correctly
positioned.
Correct the position of the vent
hose.
MAINTENANCE AND CLEANING
•If necessary, clean with clear water using a soft
brush.
•Do not use cleaning agents or chemical solutions.
We recommend using OASE PumpClean for remov-
ing calcium deposits.
•Cleaning and replacement cycles for filter media are
dependent on the size of the aquarium and the
number of fish. Therefore, it is necessary to clean
and replace the filter media as required to ensure
optimum filter performance.
Cleaning/replacing the filter media
NOTE
Thoroughly rinse out all filter material with warm tap
water before using for the first time in order to remove
any soiling. (→ Cleaning/replacing the filter media)
Prerequisite
•The unit head is removed. (→ Dismantling the unit
head)
How to proceed:
K, L
•Remove the foam filter and rinse in warm water or
replace.
•Rinse the ceramic substrate in warm water or re-
place.
– Before using for the first time, remove the ce-
ramic substrate from the plastic bag, rinse it in
warm water and put it loosely into the filter con-
tainer.
Cleaning/replacing the impeller unit
Prerequisite
•The unit head is removed. (→ Dismantling the unit
head)
How to proceed:
M
•Pull the pump lid off downward.
•Remove the impeller unit, clean or replace.
•Reassemble the unit in the reverse order.
– Ensure that the two rubber bearings are correctly
seated.
– Ensure that the vent hose is in place and is point-
ing upwards so that the air can escape.
Re-installing the unit
•Reassemble the unit head and filter unit. (→ Fitting
the unit head)

-FR -
15
WEAR PARTS
The following components are wear parts and are ex-
cluded from the warranty:
•Foam filters
•Ceramic substrate
•Impeller unit
•Suction cups
DISPOSAL
NOTE
Do not dispose of this unit with domestic waste.
•Render the unit unusable beforehand by cutting the
cables and dispose of the unit via the return system
provided for this purpose.
TECHNICAL DATA
Description
FiltoSmart 60
Rated voltage
V AC
230
Mains frequency
Hz
50
Power consumption
W
5
Protection type
IPX8
Flow rate
Max.
l/h
300
Head height
Max.
m
0.7
Head height
Max.
m
1.8
Filter volume
l
0.45
Pre-filter volume
l
0.28
Recommended for an aquarium volume of max.
l
60
Length of power connection cable
m
1.5
Hose length
m
1
Connection of hose connectors
Diameter
mm
10
Dimensions
Length
mm
286
Width
mm
150
Height
mm
120
Weight (empty)
kg
0.9
SYMBOLS ON THE UNIT
Submersible to 1 m depth.
Protection class II, protection insulation which could become live in the event of a fault.
For use indoors.
Do not dispose of with household waste.
Read and adhere to the instructions for use.
-FR -
Traduction de la notice d'emploi originale
CONSIGNES DE SECURITE
Attention :
Dans le cas où cet appareil serait uti-
lisé par des mineurs de moins de 8
ans ainsi que par des personnes
souffrant d'un handicap mental ou
plus généralement par des per-
sonnes manquant d'expérience, un
adulte averti devra être présent, qui
renseignera le mineur ou la per-
sonne fragilisée concernée sur le
bon emploi de ce matériel. Les en-
fants ne doivent pas jouer avec cet
appareil. Ne pas laisser un enfant
sans surveillance pour le nettoyage
ou l'entretien.

-FR -
16 FiltoSmart 60
Exploitation sécurisée
•Avant d'entrer dans l'eau, couper tous les appareils
se trouvant dans l'aquarium ou débrancher la fiche
secteur.
•En cas de lignes électriques défectueuses ou de
corps défectueux, il est interdit d'exploiter l'appa-
reil.
•Ni porter, ni tirer l'appareil par le câble électrique.
•Poser les câbles de manière à ce qu'ils soient proté-
gés contre d'éventuels endommagements et veiller
à ce que personne ne puisse trébucher.
•N'ouvrir le corps de l'appareil ou des éléments s'y
rapportant que si cela est expressément sollicité
dans la notice d'emploi.
•Exécuter des travaux sur l'appareil uniquement si
ces derniers sont décrits dans la notice d'emploi. S'il
est impossible de remédier aux problèmes, contac-
ter le SAV agréé ou en cas de doute le constructeur.
•N'utiliser que des pièces de rechange et des acces-
soires d'origine pour l'appareil.
•Ne jamais procéder à des modifications techniques
sur l'appareil.
•Les câbles de raccordement ne sont pas rempla-
çables. Mettre l'appareil, voire les composantes, au
rebut en cas de câble endommagé.
Raccordement électrique
•Ne brancher l'appareil que lorsque les caractéris-
tiques électriques de l'appareil et de l'alimentation
électrique correspondent. Les caractéristiques de
l'appareil sont indiquées sur la plaque signalétique
de l'appareil, sur l'emballage ou dans cette notice
d'emploi.
•Protéger les raccordements à fiche contre l'humi-
dité.
•Raccorder l'appareil uniquement à une prise instal-
lée de manière réglementaire.
Symboles dans cette notice d'emploi
ATTENTION
•signale une situation éventuellement dangereuse.
•Le non-respect risque d'entraîner de légères bles-
sures et futiles.
REMARQUE
Informations favorisant une meilleure compréhen-
sion.
Autres remarques
A Renvoi à l'illustration, p. ex. Figure A.
→Renvoi à un autre chapitre.
DESCRIPTION DU PRODUIT
Pièces faisant partie de la livraison
A
FiltoSmart 60
Nombre
1
Notice d'emploi FiltoSmart 60
1
2
Tête d'appareil
1
3
Obturateur
1
4
Raccord de tuyau arrivée (IN)
1
5
Récipient, rempli de matériau de filtra-
tion
1
6
Fermeture coulissante
1
7
Raccord de tuyau sortie
1
8
Sachet comprenant 4 pieds
9
Substrat en céramique
(sachet 120g)
2
10
Tuyau
1
11
Canne de rejet
1
12
Canne d'aspiration
1
B
Set de raccordement
Nombre
1
Ventouse
5
2
Clip
5
3
Adaptateur de flexible
2
4
Pièce coudée
1
5
Écrou d'accouplement
4
6
Panier d'aspiration
1
7
Distributeur d'eau
1
8
Bouchon
1
Utilisation conforme à la finalité
FiltoSmart 60, appelé par la suite «appareil», doit être
utilisé exclusivement comme suit :
•Filtrer l'eau et laisser circuler.
•Pour une exploitation en eau douce ou en eau de
mer.
•Exploitation dans le respect des données tech-
niques.
Les restrictions suivantes sont valables pour l'appareil :
•Autiliser uniquement à l'intérieur et à des fins
d'aquariophilie privée.
•A utiliser uniquement avec de l'eau à une tempéra-
ture entre +4 °C et +35 °C.
Description des fonctions
C
Aspirée par une pompe installée dans l'unité de pom-
page, l'eau circule à travers deux chambres de filtra-
tion positionnées l'une derrière l'autre. La première
chambre de filtration est remplie de substrat en céra-
mique, la seconde chambre de filtration contient une
mousse filtrante 20ppi.

-FR -
17
ACCES A L'APPAREIL
Démontage de la tête d'appareil
Voici comment procéder :
D
1. Pousser de chaque côté le système de fermeture sur
le symbole "cadenas ouvert".
2. Retirer la tête d'appareil hors du récipient.
Montage de la tête d'appareil
Voici comment procéder :
E
1. Vérifier que le joint est bien en place sur la tête de
l'appareil.
–Nettoyer le joint, remplacer le joint endommagé.
2. Veiller à ce que le tuyau de purge d'air soit bien pré-
sent et tourné vers le haut.
3. Poser la tête d'appareilsur le récipient.
4. Faire coulisser de chaque côté la fermeture sur le
symbole "cadenas fermé".
MISE EN PLACE ET RACCORDEMENT
F, G
L'appareil peut être posé à côté de l'aquarium ou être
accroché en dehors de celui-ci sur l'une des vitres avec
l'aide du support (45051, non compris dans la livrai-
son). Veiller à la hauteur maximale de l'eau au-dessus
du filtre. (→ Caractéristiques techniques)
Ordre de réalisation des travaux :
1. Si l'appareil doit être posé : Installer les pieds en
caoutchouc faisant partie de la livraison sous le ré-
cipient.
2. Positionner les matériaux de filtration
(→ Nettoyage/Remplacement du matériau de filtra-
tion)
3. Effectuer les raccordements (→ Effectuer les rac-
cordements)
Effectuer les raccordements
Assemblage de l'unité d'aspiration
Voici comment procéder :
H
•Assemblage de l'unité d'aspiration.
Assemblage de l'unité de rejet
Voici comment procéder :
I
•Assemblage de l'unité de rejet.
–Le distributeur d'eau peut être utilisé en tant
qu'alternative à la canne de rejet.
Raccordement du tuyau
La manière de procéder est identique pour l'entrée
(IN) et pour la sortie (OUT).
Voici comment procéder :
J
1. Raccourcir le tuyau à la longueur appropriée.
–Choisir la longueur de sorte que le tuyau ne
puisse pas plier lors de la pose à l'emplacement
prévu.
2. Visser l'écrou de raccord sur le raccord de tuyau de
l'unité de raccordement.
3. Pousser le tuyau sur le raccord de tuyau et visser
l'écrou de raccord dans le sens anti-horaire pour
fixer le tuyau.
4. Pousser l'autre extrémité du tuyau sur le raccord de
tuyau à l'unité d'aspiration/l'unité de rejet, et visser
l'écrou de raccord dans le sens anti-horaire pour
fixer le tuyau.
C
•Fixer l'unité d'aspiration et l'unité de rejet à l'aide
des ventouses dans l'aquarium.
MISE EN SERVICE
REMARQUE
Soigneusement rincer tous les matériaux filtrants à
l'eau chaude avant la première utilisation pour élimi-
ner d'éventuelles salissures.
(→ Nettoyage/Remplacement du matériau de filtra-
tion)
REMARQUE
Toute marche à sec de la pompe est interdite !
Détérioration de la pompe.
•Contrôler régulièrement le niveau d'eau et la circu-
lation d'eau dans le filtre et dans l'aquarium.
Voici comment procéder :
N
•Remplir entièrement le récipient avec de l'eau et le
placer à côté de l'aquarium.
•Poser le câble de raccordement au secteur de sorte
à former un col de cygne !
Allumer : Brancher l'appareil sur la tension secteur.
L'appareil se met immédiatement en marche. Après la
mise en marche, quelques minutes sont nécessaires
avant que de l'air ne s'échappe de l'appareil (dévelop-
pement de bruit).
Éteindre : Débrancher l'appareil de la tension secteur.

-FR -
18 FiltoSmart 60
ÉLIMINATION DES DERANGEMENTS
Défaut
Cause
Remède
L'appareil ne démarre pas
La tension secteur manque
Vérifier la tension secteur
L'unité de fonctionnement est bloquée
Nettoyer
Niveau d'eau trop bas dans l'appareil
Remplir d’eau
Débit d'eau insuffisant
Corps du filtre ou unité de fonctionnement encrassés
Nettoyer
Unité de fonctionnement usée
Remplacer l'unité de fonctionne-
ment
Mousse filtrante colmatée
Nettoyer
Substrat en céramique encrassé
Nettoyer
Panier d'aspiration bouché
Nettoyer le panier d'aspiration
Système de tuyaux encrassé
Nettoyer l'unité d'aspiration, l'unité
de rejet et les tuyaux
Effet filtrant insuffisant
Mousse filtrante colmatée
Nettoyer
Mousse filtrante usée
Remplacer
Substrat en céramique encrassé
Nettoyer
Substrat en céramique usé
Remplacer
Niveau sonore élevé
Air dans le filtre, tuyau de purge d'air mal positionné
sur la pompe
Corriger la position du tuyau de
purge d'air
NETTOYAGE ET ENTRETIEN
•Si besoin, nettoyer l'appareil à l'eau claire et avec
une brosse douce.
•Ne pas utiliser de produits de nettoyage ou de solu-
tions chimiques. Utiliser OASE PumpClean pour éli-
miner les dépôts de calcaire.
•Les cycles de nettoyage et de remplacement des
matériaux de filtration dépendent de la taille de
l'aquarium et de sa population. Par conséquent, le
nettoyage et le remplacement devraient être exé-
cutés en fonction du besoin pour assurer l'entière
performance de filtration.
Nettoyage/Remplacement du matériau de filtration
REMARQUE
Soigneusement rincer tous les matériaux filtrants à
l'eau chaude avant la première utilisation pour élimi-
ner d'éventuelles salissures.
(→ Nettoyage/Remplacement du matériau de filtra-
tion)
Condition préalable :
•La tête de l'appareil est enlevée. (→ Démontage de
la tête d'appareil)
Voici comment procéder :
K, L
•Enlever la mousse filtrante et la rincer à l'eau
chaude ou la remplacer.
•Rincer le substrat céramique à l'eau chaude ou le
remplacer.
–Retirer le substrat céramique du sachet plastique
avant sa première utilisation, le rincer à l'eau
chaude puis le vider en vrac dans le récipient
pour filtre.
Nettoyage/Remplacement de l'unité de fonctionne-
ment
Condition préalable :
•La tête de l'appareil est enlevée. (→ Démontage de
la tête d'appareil)
Voici comment procéder :
M
•Tirer le couvercle de pompe vers le bas.
•Démonter l'unité de fonctionnement, la nettoyer ou
la remplacer.
•Réassembler l'appareil dans l'ordre inverse.
–Veiller au positionnement correct des deux blocs
élastiques.
–Veiller à ce que le tuyau de purge d'air soit pré-
sent et tourné vers le haut afin que l'air puisse
s'échapper.
Ré-installer l'appareil
•Remonter la tête d'appareil et l'unité de filtration.
(→ Montage de la tête d'appareil)

-NL -
19
PIECES D'USURE
Les composants suivants sont des pièces d'usure et ne
sont pas couverts par la garantie.
•Mousses filtrantes
•Substrat céramique
•Unité de fonctionnement
•Ventouses
RECYCLAGE
REMARQUE
Il est interdit de mettre cet appareil au rebut en l'éva-
cuant vers la gestion des ordures ménagères.
•Rendre l'appareil inutilisable en coupant le câble et
le mettre au rebut en utilisant le système de retour
prévu à cet effet.
CARACTERISTIQUES TECHNIQUES
Description
FiltoSmart 60
Tension assignée
V CA
230
Fréquence de réseau
Hz
50
Puissance absorbée
W
5
Indice de protection
IPX8
Capacité de refoulement
maximal
l/h
300
Hauteur de refoulement
maximal
m
0,7
Colonne d'eau
maximal
m
1,8
Volume du filtre
l
0,45
Volume du pré-filtre
l
0,28
Recommandé pour des volumes d'aquarium de maximum
l
60
Longueur du raccordement au réseau
m
1,5
Longueur du tuyau
m
1
Raccordement embouts de tuyau
Diamètre
mm
10
Dimensions
Longueur
mm
286
Largeur
mm
150
Hauteur
mm
120
Poids (à vide)
kg
0,9
SYMBOLES SUR L'APPAREIL
Etanche à l'eau jusqu'à une profondeur de 1 m
Classe de protection II, double isolation risquant de conduire une tension électrique en cas de défaut.
Pour une utilisation en intérieur.
A ne pas évacuer dans les ordures ménagères
Lire et respecter la notice d'utilisation
-NL -
Vertaling van de oorspronkelijke gebruiksaanwijzing
VEILIGHEIDSINSTRUCTIES
Dit apparaat kan worden gebruikt
door kinderen vanaf 8 jaar en daar-
naast door personen met vermin-
derde fysieke, sensorische of men-
tale vermogens of een gebrek aan
ervaring en kennis, mits zij onder
toezicht staan of geïnstrueerd wer-
den over het veilige gebruik van het
apparaat en de gevaren begrijpen,
die hiermee samenhangen.
Kinderen mogen niet met het appa-
raat spelen.

-NL -
20 FiltoSmart 60
Reiniging en onderhoud door de ge-
bruiker mogen niet worden uitge-
voerd door kinderen, die niet onder
toezicht staan.
Veilig gebruik
•Alle apparaten in het aquarium uitschakelen of de
netstekker lostrekken, voordat u in het water grijpt.
•Gebruik het apparaat niet als er sprake is van de-
fecte elektrische kabels of een defecte behuizing.
•Het apparaat niet aan de elektrische leiding dragen
of aan de leiding trekken.
•Installeer de leidingen zodat deze tegen beschadi-
gingen zijn beschermd en let erop, dat er niemand
over kan struikelen.
•Maak de behuizing van het apparaat of onderdelen
ervan alleen open als daar in de gebruiksaanwijzing
uitdrukkelijk om gevraagd wordt.
•Voer alleen werkzaamheden aan het apparaat uit,
die in deze gebruiksaanwijzing zijn beschreven.
Neem contact op met een erkende serviceafdeling
of bij twijfel met de fabrikant, in het geval dat pro-
blemen niet kunnen worden verholpen.
•Gebruik alleen originele vervangingsonderdelen en
-toebehoren voor het apparaat.
•Breng nooit technische veranderingen aan het ap-
paraat aan.
•De aansluitkabels kunnen niet worden vervangen.
Voer het apparaat of de componenten af bij een be-
schadigde kabel.
Elektrische aansluiting
•Sluit het apparaat alleen aan, wanneer de elektri-
sche gegevens van het apparaat en de voeding over-
eenkomen. De apparatuurgegevens bevinden zich
op het typeplaatje op het apparaat, op de verpak-
king, of in deze handleiding.
•Bescherm de stekkerverbindingen tegen vochtig-
heid.
•Gebruik het apparaat uitsluitend op een volgens de
voorschriften geïnstalleerde contactdoos.
Symbolen in deze handleiding
VOORZICHTIG
•Betekent een mogelijk gevaarlijke situatie.
•Bij niet aanhouden van de instructie kan licht licha-
melijk letsel het gevolg zijn.
OPMERKING
Informatie, die is bedoeld voor een beter begrip.
Overige instructies
A Verwijst naar een afbeelding, bijvoorbeeld af-
beelding A.
→Verwijst naar een ander hoofdstuk.
PRODUCTBESCHRIJVING
Leveringsomvang
A
FiltoSmart 60
Aantal
1
Gebruiksaanwijzing FiltoSmart 60
1
2
Kop van het apparaat
1
3
Blindplug
1
4
Slangtule inlaat (IN)
1
5
Reservoir, gevuld met filtermateriaal
1
6
Schuifsluiting
1
7
Slangtule uitlaat
1
8
Zakje met 4 voeten
9
Keramieksubstraat
(120 g zak)
2
10
Slang
1
11
Uitstroombuis
1
12
Aanzuigbuis
1
B
Aansluitset
Aantal
1
Zuignap
5
2
Klem
5
3
Slangadapter
2
4
Bocht
1
5
Dopmoer
4
6
Zuigkorf
1
7
Waterverdeler
1
8
Afsluitdop
1
Beoogd gebruik
FiltoSmart 60, verder "apparaat" genoemd, mag alleen
als volgt worden gebruikt:
•Water filteren en laten circuleren
•Voor gebruik met zoet water of zeewater.
•Gebruik onder naleving van de technische gege-
vens.
De volgende inperkingen gelden voor het apparaat:
•Alleen binnenshuis en voor privé aquaria gebruiken.
•Uitsluitend te gebruiken bij een watertemperatuur
van minimaal +4 °C en maximaal +35 °C.
Functiebeschrijving
C
Aangezogen door een pomp in de pompeenheid door-
stroomt het water twee achter elkaar liggende filter-
kamers. De eerste kamer is gevuld met keramieksub-
straat, de tweede kamer bevat een filterschuim 20ppi.
TOEGANG TOT HET APPARAAT
Apparaatkop demonteren
Zo gaat u te werk:
D
1. Sluiting aan beide zijden op het symbool “slot geo-
pend” schuiven.
2. Apparaatkop van het reservoir tillen.
