Guide de l'utilisateur OKIPAGE 6w
Introduction
Papier et supports
Entretien
Dépannage
Service et assistance
Fournitures
Spécifications
Index

OKIPAGE 6w F-7
Introduction
Fonctionnement de la technologie à DEL
Présentation de l'imprimante :
• OKIPAGE 6w : Vue de face
• OKIPAGE 6w : Vue arrière
• OKIPAGE 6w : Vue intérieure

OKIPAGE 6w
F-8
Fonctionnement de la technologie à DEL
DEL c. technologie laser
Source lumineuse :
•Les imprimantes laser conventionnelles utilisent un faisceau laser qui se déplace le
long du tambour d’image par l’entremise d’une série de lentilles et de miroirs rotatifs.
•La technologie à DEL d'Okidata utilise une matrice fixe de diodes
électroluminescentes montées sur une bande plate qui ne se déplace pas.
Avantages de la technologie à DEL
Avantage Raison
Réduction importante de la taille et du
poids de l’imprimante Élimination des pièces mobiles de la source lumineuse
Réduction de l’usure du mécanisme Moins de pièces mobiles
Plus grande régularité au niveau des
points Matrice à DEL fixe
Résolution plus précise Élimination de la distorsion près des
bords de page due au mouvement
des lentilles
Fiabilité accrue Diminution importante du nombre de
pièces

OKIPAGE 6w F-9
Procédé électrophotographique
La technologie électrophotographique utilisée dans les imprimantes à DEL numériques
OKI et dans les télécopieurs à papier ordinaire est presque identique à la technologie
employée dans la plupart des copieurs à base de toner.
•Charge électrique : La première étape consiste à émettre une charge électrique
uniforme sur le tambour d’image.
•Exposition : Ensuite, le tambour est exposé à la lumière afin de créer une image
latente sur sa surface. La source lumineuse est la matrice à DEL, laquelle utilise
2 560 diodes électroluminescentes au 300ede pouce pour produire les images.
L’image latente conserve une bonne partie de la charge appliquée à la surface du
tambour pendant le chargement. Les segments du tambour photorécepteur qui
correspondent aux parties sans image ont une variation électrique réduite.
•Développement : Au cours du cycle de développement, le toner chargé est attiré
vers l’image latente par l’électricité statique, ce qui rend l’image visible.
•Transfert : Le papier entre en contact avec le tambour photorécepteur, qui transfère
l’image de toner au papier. Le procédé de transfert applique une charge au papier afin
que les particules de toner adhèrent au papier plutôt qu’au tambour.
•Fusion : La chaleur et la pression fixent la toner au papier pour générer le produit
final.
La technologie de pointe à DEL brevetée d'Okidata, qui utilise moins de pièces mobiles,
assure un niveau de qualité et de fiabilité intégré. Tous les produits utilisant la
technologie à DEL d'Okidata sont couverts par une garantie limitée de cinq ans sur la
tête d'impression.
Imprimante à DEL Matrice à DEL
Lentilles de
focalisation

OKIPAGE 6w
F-10

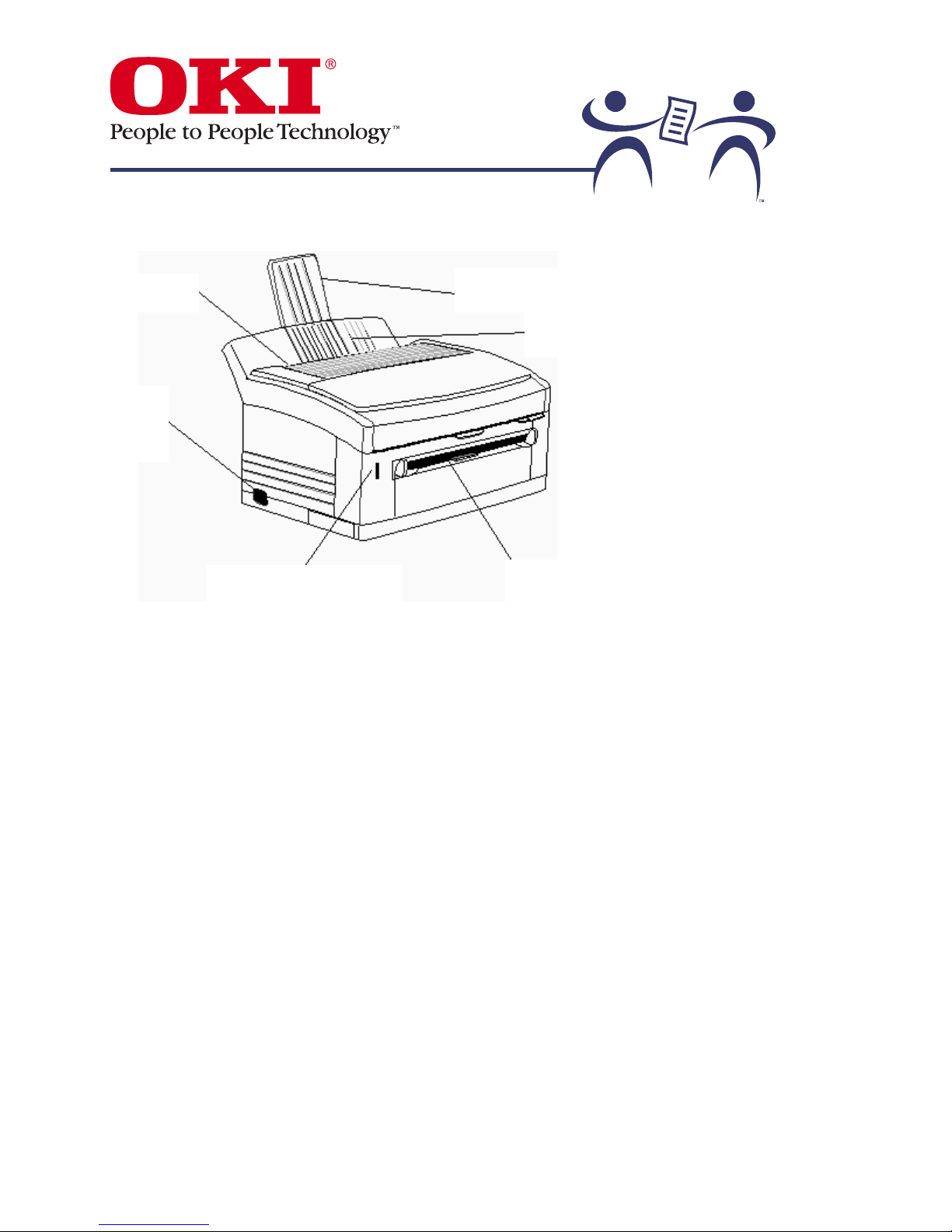

OKIPAGE 6w : Vue de face
Plateau d'alimentation
Rallonge du plateau
d'alimentation
Sortie du papier
Interrupteur
d'alimentation
Fente d'alimentation
manuelle
Témoin d'alimentation/d'état

OKIPAGE 6w F-11
OKIPAGE 6w : Vue arrière
Logement du cordon
d'alimentation
Connecteur de
l'interface parallèle

OKIPAGE 6w
F-12

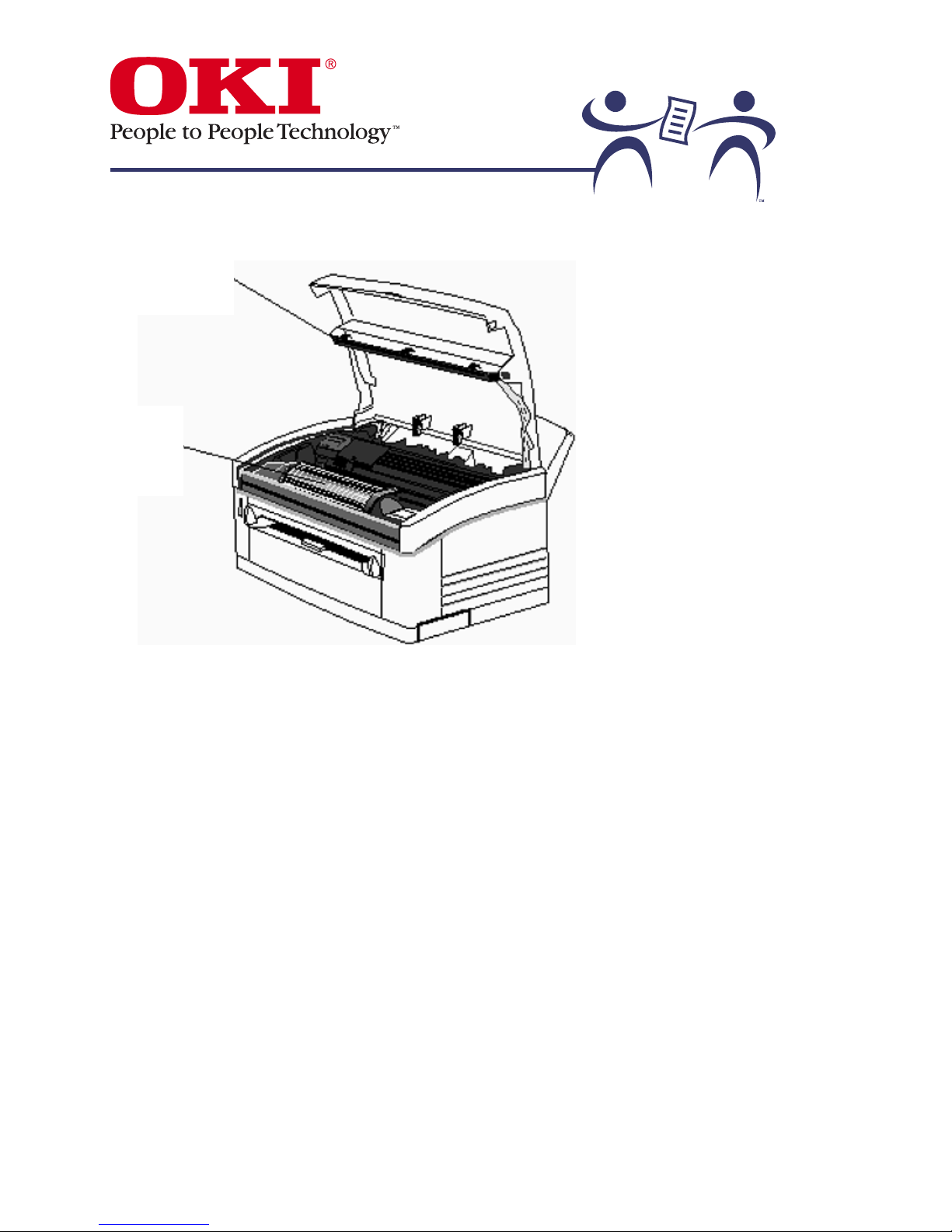

OKIPAGE 6w : Vue intérieure
Matrice à DEL
Cartouche du
tambour
d'impression
avec toner

OKIPAGE 6w F-13
Papier et supports
Le papier constitue le facteur le plus important dans la qualité d’impression. Si vous
n’obtenez pas les résultats d’impression désirés, consultez la section «Problèmes de
qualité d'impression» pour déterminer si l'imprimante nécessite un nettoyage, de
nouvelles fournitures ou des réparations. Vérifiez ensuite attentivement le papier que
vous utilisez.

OKIPAGE 6w
F-14
Sélection du papier
•Pour obtenir les meilleurs résultats, sélectionnez du papier pour imprimantes laser ou
copieurs.
•Les imprimantes par page et au laser nécessitent du papier lisse, avec un taux
d’humidité contrôlé et d'un grammage adéquat – pour obtenir plus d’informations,
cliquez sur les sujets ci-après.
•Le mauvais type de papier peut réduire la qualité d’impression et endommager
l'imprimante à long terme.
•Essayez toujours le papier avant de l'acheter. Demandez des échantillons avant
d'acheter le papier en grande quantité.
•Le mauvais stockage du papier peut influer sur la qualité d'impression. Consultez
«Entreposage du papier» pour plus de détails.
Facteurs à considérer dans la sélection du papier :
Grammage
Degré de blancheur
Papiers couchés
Découpures et perforations
Papier à en-tête et formulaires préimprimés
Finis du papier : lisse ou texturé
Opacité
Contenu du papier

OKIPAGE 6w F-15
Grammage
Papier à lettres
Pour la papier à lettres, le grammage adéquat est le poids d'une rame (500 feuilles) de
papier de 17 po x 22 po.
•Alimentation automatique : utilisez du papier de grammage 16 lb à 24 lb
 n'utilisez pas de papier de plus de 24 lb dans le plateau à document.
•Alimentation manuelle : utilisez du papier de grammage 16 lb à 32 lb.
Papier couverture
D'autres types de papier ont une mesure de grammage différente. Par exemple, du
papier couverture de 45 lb équivaut à environ du papier à lettres de 32 lb.

OKIPAGE 6w
F-16
Degré de blancheur
Le degré de blancheur du papier est :
•la quantité de lumière qui est reflétée par la page;
•mesuré sur une échelle de 1 à 100 (le papier pour photocopieur a un degré de
blancheur d’environ 84).
Plusieurs catalogues établissent les valeurs de degré de blancheur du papier, mais
votre œil est le meilleur juge. Plus un papier est blanc, plus le contraste avec l’image est
grand : le texte et les graphiques
•ont l'air plus nets;
•sont mieux reproduits.
Le papier de degré de blancheur inférieur est plus doux et est donc plus facile à lire
quand il s'agit de longs documents.

OKIPAGE 6w F-17
Papiers couchés
Les papiers couchés peuvent donner des résultats exceptionnels.
Important!
N’utiliser que du papier couché conçu pour les imprimantes
laser et les copieurs. Le papier couché non conçu à cet effet
peut gondoler.
Avertissement!
Certaines couches – plus particulièrement les couches de
couleurs ajoutées séparément – peuvent endommager
l'imprimante à long terme.

OKIPAGE 6w
F-18
Découpures et perforations
Les découpures sont des pages dont une partie a été enlevée – y compris les trous pour
relieuses. Évitez d’imprimer sur du papier avec des découpures : selon leur taille et leur
emplacement, les découpures peuvent causer des erreurs de format de papier.
Quelques règles à suivre :
•Le diamètre des découpures ne devrait pas dépasser 0,375 po (9,52 mm).
•N'imprimez pas à moins de 0,2 po (5,1 mm) d’une découpure ou perforation.
•Les découpures et les perforations devraient être propres et sans bavures.
0,375 po
Impression
0,2 po
Découpures

OKIPAGE 6w F-19
Papier à en-tête et formulaires préimprimés
Important! L’encre utilisé sur du papier à en-tête et des formulaires préimprimés
doit pouvoir supporter une chaleur de 392 °F (200 °C) durant
0,1 seconde!
•Avant de commander du papier à en-tête et des formulaires préimprimés, il est
nécessaire de mentionner au fournisseur que le papier sera utilisé dans une
imprimante par page à DEL.
•Certains types d’encre fondent durant le processus de fusion  cela peut
endommager l'imprimante.

OKIPAGE 6w
F-20
Finis du papier : lisse ou texturé
•En général, plus le papier est lisse, plus l’impression est précise et durable.
•Il est plus difficile de placer et de fixer les points de toner sur une page lorsque la
surface est inégale.
•L’étiquette sur la rame indique habituellement si le produit a une texture. Recherchez
des termes comme :
→vergé;
→vélin;
→apprêt toile.
•Bon nombre de papiers texturés fonctionnent bien avec l'imprimante. Les résultats
peuvent varier : essayez les papiers avant d'en acheter une grande quantité.
•Pour obtenir de meilleurs résultats, recherchez les papiers texturés avec un fini pour
impression au laser .
•Papier gaufré : afin d’éviter des problèmes, n'imprimez pas près des parties gaufrées
du papier.
